1 ELKO dosor i prefabricerade betong- och träkonstruktioner Elko Prefab ELKO Prefab är samlingsnamnet för de produkter som används i prefabricerade betong- och träkonstruktioner. De röda ELKO dosorna uppfyller byggkrav på funktionell, flexibel och säker elinstallation.

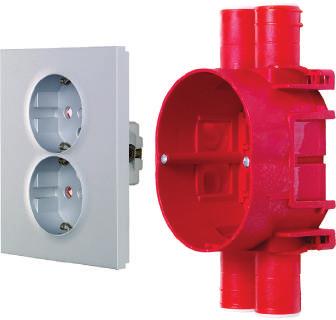

2 PREFAB DOSOR Tryggt och säkert med dosor från ELKO Med ELKOs röda standarddosor kan full trygghet uppnås både när det gäller miljö och säkerhet. Med ljudklassade väggar får man en bättre och lugnare tillvaro, som ofta är ett krav i kontors- och hemmiljöer. Brandsäkerhet är viktig och för att förhindra brandspridning, kan montering av dosor i brandklassade väggar utföras, så att brandsäkerheten kvarstår. Det finns brandklassade dosor med inbyggda brandtätningar som passar i alla brandväggar. Plasten i ELKOs apparatdosor är miljövänlig och klarar upp till 850 C i glödtrådsprov, vilket är kravet i standarden IEC Halogenfritt Det nya plastmaterialet är halogenfritt och utvecklar vattenånga vid upphettning eller brand. Vattenångan kyler materialet och medverkar till den höga tåligheten mot värme. Miljövänligt ELKOs apparatdosor är tillverkade efter stränga krav på miljövänligt materialval. Märkning av produkt och emballage säkrar enkel sortering och återvinning. Väljer du ELKOs apparatdosor vet du att säkerhet och miljö blir en viktig del i din installation. 2

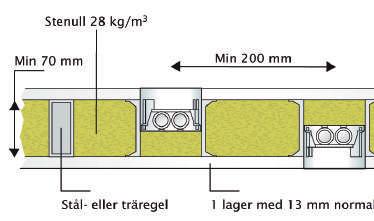

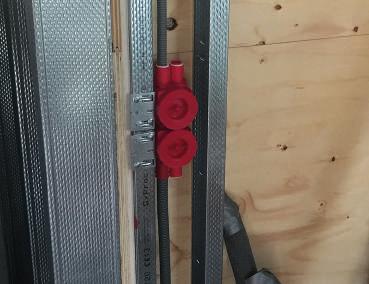

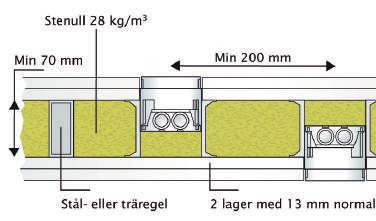

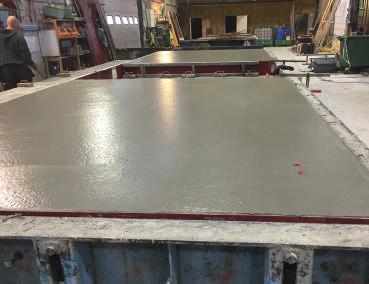

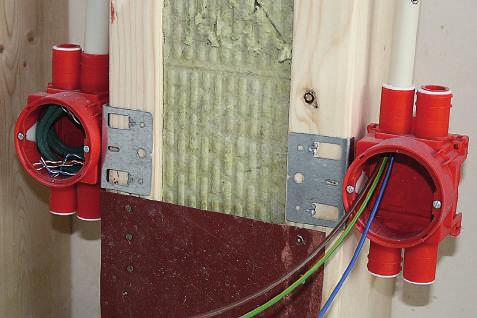

3 Ingjutning av dosor i ett väggelement. Kombinationsmontage av dosor på stålregel med regelfäste. Användning av ELKOs apparatdosor med stålregelfäste är optimalt för montering i ljudklassade väggar. Glöm ej isolering bakom dosan. Ljudklassade väggar Enligt en rapport från Sveriges Provnings- och Forskningsinstitut har montering av ELKOs apparatdosor ingen märkbar effekt på väggens ljudisolerade egenskaper. Förutsättningarna är att ELKOs apparatdosor är korrekt monterade och att det finns isolering bakom dosorna. Referens: Utlåtande från SP, Sveriges Provning- och forskningsinstitut med beteckning P Vid användning av skivfästen måste isolering finnas bakom dosan för att väggen ska behålla sina ljuddämpande egenskaper. Vid användning av skivfästen blir montaget rätt enligt EI30 och EI60. Brandklassade väggar ELKOs apparatdosor är godkända för installationer i brandklassade väggar enligt EI30 och EI60. Inga extra tillbehör behövs eftersom fästena gör det möjligt att isolera bakom dosorna. Helisolerade och brandklassade väggar ska vara utförda med enkel (EI30) eller dubbel (EI60) gipsskivor på båda sidor av reglarna. Minsta regeltjocklek är 70 mm. Där dosor är monterade mellan reglarna ska det isoleras i hela utrymmet med godkänt isolermaterel (tjocklek minst 70 mm, densitet min. 28 kg/m3, med ett övermått på 5 10 mm). Tips! Stenull 28 kg/m 3 Min 70 mm Stål- eller träregel Min 200 mm 1 lager med 13 mm normal MONTAGE I OISOLERADE VÄGGAR OCH TAK Dosor som monteras i brandklassade regelväggar som inte ska helisoleras, kräver särskilda åtgärder. I höjdled ska isoleringen täcka dosorna med minst 300 mm. Isoleringen avgränsas med horisontella kottlingar mellan reglarna. Om avståndet mellan dosa och anslutande tak eller golvkonstruktion är mindre än 300 mm, godtas en mindre täckande isoleringsmängd. Isoleringen i avgränsade fack görs på samma sätt som i helisolerade väggar. I både isolerade och icke isolerade väggar ska ELKOs apparat dosor monteras med skivfästen. Stenull 28 kg/m 3 Min 70 mm Min 200 mm Min 300 mm Min 300 mm Stål- eller träregel 2 lager med 13 mm normal 3

4 Ny Standard SS Standarden SS , föreskriver ett större antal uttag än tidigare och kommer från behovet av att allt fler förbrukare behöver samsas om utrymmet i moderna bostäder och kontor. Vardagsrummet är ett exempel på boyta som förändrats mycket på bara några få år. Det har tillkommit en mängd förbrukare som alla behöver anslutas. Allt från spelkonsoler till bredbandsmodem och digitaltv-boxar ryms numera i de flesta tv-bänkar. Och många kan nog vittna om att antalet vanprydande grenkontakter ökat markant bakom tv-apparater. Att den nya standarden nu föreskriver hela sex uttag innebär en förändring från tidigare standarder. Här visas exempel på teknisk lösning med el-, antenn- och datauttag samt de doskombinationer som monteras i vägg. Hur vi nyttjar vår boyta förändras ständigt. I vardagsrummet har det tillkommit en mängd förbrukare som alla behöver ström-, antenn-, data- och USB- uttag. ELKOs dosor har en självjusterande ring som åker ut och låser mot apparaten. Dra inte skruvarna med för hårt moment. Använd doslocket för att hålla ringen ren från gips och färg. Observera att dosan levereras med lock. 1 2 Installation: 1. Skruva ut skruvarna. Låt ringen vara. 2. Montera apparaten.när skruvarna dras åt kryper ringen ut och kommer att låsa mot apparaten. 3. Växeldra skruvarna under tiden som ringen kryper ut. 4. Fortsätt att växeldra skruvarna tills ringen låser mot apparaten. 3 4 Tips! SNYGG INSTALLATION MED LÅGA VÄGGUTTAG Vid nyinstallation är det smart att montera 1½ dosor på alla vägguttagsplatser, man kan då enkelt uppgradera installationen till låga vägguttag i RS-16 eller ELKO Plus serien. ELKO RS-serien är enkla, stilfulla och neutrala strömbrytare och vägguttag i fjällvitt som passar in i alla miljöer, oavsett inredning och färgval. ELKO Plus-produkterna levereras i fjällvitt, svart eller aluminium. ELKO Plus i lågt utförande RS16 i lågt utförande Vanlig RS16 4

5 DOSINSTALLATIONER Dosinstallationer ELKOs dossystem omfattar apparatdosor, kopplingsdosor och takdosor, samt tillbehör till dessa. Det finns också dosor som är försedda med brandtätning, vilket innebär att väggens brandklassning kvarstår även med dosor inmonterade. Med ELKOs dossystem, som är baserat på byggstenar, är det enkelt och lätt sätta ihop dosor efter önskemål. Med ELKOs dossystem är du alltid säker på att enskilda apparater och olika kombinationer sitter perfekt efter montering. Det finns också standardkonfigurationer som passar i de vanligaste installationerna. Standardkonfigurationerna kan alltid ändras och kompletteras. Apparatdosan spikas i formskivan genom spikkanalerna. Apparatdosan skruvas eller limmas platt mot formskivan. Rekommenderad skruv: 4,2x25 mm. Montering på skiva med skivhäfte Skivfästet snäpps på dosan. Skruva genom hålen på skivfästena. Rekommenderad skruv: 4,2x19 mm. Skivfäste (70, 95 eller 120 mm) snäppes på dosan. Skruva genom hålen på skivfästet. Rekommenderad skruv: 4,2x19 mm. Montering på regel med regelfäste Monteras direkt på regel med en hammare. Lösa spikar eller skruvar behövs inte. Skruvas på stålregel eller skruvas/spikas på träregel. Vid breda dörrfoder kan fästläpparna användas som avståndsmall. Rekommenderade skruvstorlekar: I stål 4,2x19 mm, i träregel 4,2x31 mm. Montering på regel / skiva utan regelfäste På 70 mm regel monteras dosan enklast genom att använda skruvkanalerna. På 45mm regel kan det vara trångt att spika. Använd skruv istället. Rekommenderad skruvstorlek: 4,2x31 mm. 5

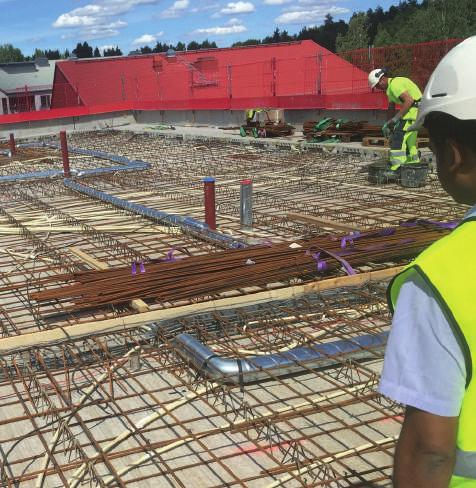

6 BETONGKONSTRUKTIONER Apparatdosa, infälld, 1½ (för låga vägguttag) Apparatdosa för ingjutning. För montage av de låga uttagen i RS och Plus. Vid håltagning används mall E Stutsar för 16 och 20 mm rör. Komplettering med ytterligare stuts möjlig. Levereras med lock. Kan förses med förhöjningsring 6 mm, E Apparatdosa 4x16/20 stuts Dosor i prefabricerad betong Apparatdosa, infälld, dubbel Dubbel apparatdosa för ingjutning. Försedd med stutsar för 16 och 20 mm rör. Levereras med putslock, mellanvägg och stutsar med tätpropp. Kan förses med förhöjningsring 6mm, E Apparatdosa 4x16/20 stuts För ingjutning av dosor i en prefabricerad vägg eller takkonstruktion ställs byggkrav på funktionell, flexibel och säker elinstallation. ELKO levererar takdosa som klarar att bära upp en armatur på 15 kilo. Apparatdosa där stutsarna klarar både 16 och 20 mm rör samt är täta. Självjusterande dosring förenklar montage av apparater i dosan. Till apparatdosa finns möjlighet att montera 25 mm stutsar om behov finnes. Kopplingsdosa, som även kan användas för Perilex uttag. Dosor Kopplingsdosa, infälld Kopplingsdosa för ingjutning. Försedd med ring och 5 st stutsar för 16 mm rör och 2 st för 16/20 mm rör. Komplettering med lösa stutsar är möjlig på sidorna. Vid leverans är ej bestyckade sidor täta. Levereras utan putslock men med stutsar med tätpropp. c/c mått mellan fästskruvar, 67 mm Kopplingsdosa dubbelgips Apparatdosa, infälld Apparatdosa för ingjutning. Försedd med teleskopiskt självjusterande ring och med stutsar för 16 och 20 mm rör. Komplettering med lösa stutsar är möjlig på alla 4 sidor. Vid leverans är ej bestyckade sidor täta. Levereras med putslock och stutsar med tätpropp. Ihopmonterade 5 st med 4 mellanstycken E Apparatdosa 4x16/20 stuts Takdosa, infälld Takdosa för ingjutning finns i olika höjder 40 och 64 mm. Dosan levereras med tätpropp och spärrfjäder, samt putslock. Rörstutsarna är för 16 mm men passar även tillsammans med rörmuff för 20 mm. Maxbelastning 15 kg Takdosa 40/ Takdosa 64/8 6

7 Tillbehör Det finns ett antal tillbehör som förenklar arbetet med att bygga kombinationer så att dosorna alltid hamnar på rätt avstånd från varandra. Istället för att sätta dosorna på ett avstånd på 10 cm mellan dosorna, kan mellanstycken användas. Om 71 mm mellanstycken används kan apparaterna monteras under gemensam kombinationsram, om däremot 85 mm mellanstycke används kan två apparater monteras med enkelramar bredvid varandra. Med kombinationsramar för dubbelt montage kan man enkelt få plats med fler funktioner på liten yta. Exempel: 71 mm E mellanstycke sammankoppling i samma kombinationsram. 85 mm E mellanstycke mellan dosor vid 2 separata kombinationsramar. Ingjutningslock Lock för ingjutnig med plats för magnet. Magnet ingår ej. Finns för både apparatdosa och kopplingsdosa För apparatdosa För kopplingsdosa Mellanstycke Förhöjningsring för apparatdosa 1½ och dubbeldosor. Höjd 6 mm. Halogenfri Mellanstycke, 71 mm Mellanstycke, 85 mm Spikfäste För fastsättning av dosa i gjutform av trä Spikfäste Doslock för kopplingsdosa Lock till kopplingsdosa c/c 67 mm Doslock för kopplingsdosa Stuts Lös stuts 25 mm, passar ELKOs röda dosor Stuts, rak 1x25mm Förhöjningsringar Förhöjningsringar för apparatdosa 1½ och dubbeldosor. Höjd 6 mm. Halogenfria. Tips! ENKELSTUTS Som tillbehör finns det även en enkelstuts 25 mm för apparatdosor, Big-Box och branddosor Förhöjningsring takdosa Förhöjningsring 1½-dosa Förhöjningsring dubbeldosa 7

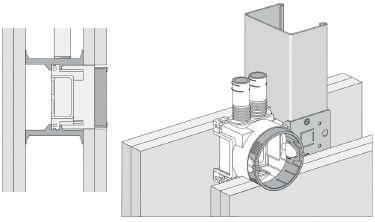

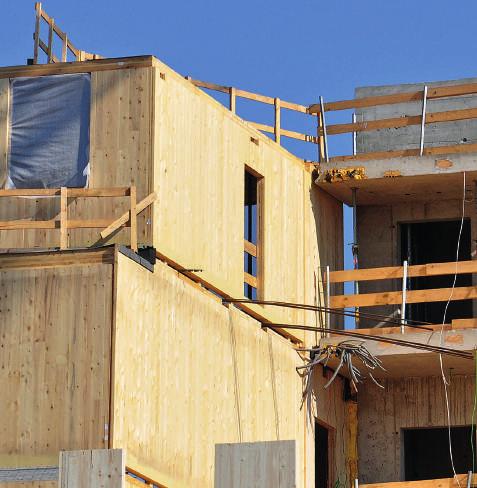

8 TRÄKONSTRUKTIONER Apparatdosa, infälld, 1½ (för låga uttag med regelfäste) För montage av de låga uttagen i RS och Plus. Vid håltagning används mall E Stutsar för 16 och 20mm rör. Komplettering med ytterligare stuts möjlig. Levereras med lock. Vid dubbelgips används 2st förhöjningsringar 6 mm, E Apparatdosa 1½ 4x16/20 med regelfäste Dosor i träkonstruktioner Vid montage av dosor i träkonstruktioner kan apparatdosor med regelfäste användas. Strålregelfästet har inbyggda spikar. Finns inga reglar så använder du skivfästen, enkelt monterbara med dubbelhäftande tejp. Vid stålreglar finns skruvhål för självgängande skruv. Om dosan monteras vid dörr kan spikarna användas som distans från regeln. Apparatdosa, infälld, dubbel med regelfäste Dubbel apparatdosa för montage i skivväggar med enkel eller dubbelgips. Försedd med stutsar för 16 och 20 mm rör. Levereras med putslock, mellanvägg och stutsar med tätpropp. Kan förses med förhöjningsring 6 mm, E Apparatdosa dubbel 4x16/20 med regelfäste Dosor Dubbeldosa Big box, infälld Dubbeldosa Big box, infälld, med plats för en apparat. För montage där extra plats krävs för ex.vis trafo, reläer eller dyl. En apparat med c/c 60 mm skruvavstånd kan monteras. Även för låga uttag som kräver 1½ dosa. Försedda med dubbelstuts för 16 och 20mm rör eller slang. Levereras med putslock och stutsar med tätpropp Big box enkelgips 13 mm 2x16/ Big box dubbelgips 26 mm 2x16/ Big box 1½ dosa enkelgips 13 mm 2x16/ Big box 1½ dosa dubbelgips 26 mm 2x16/20 Apparatdosa, infälld med regelfäste Apparatdosa för montage på stål- eller träreglar i skivväggar med enkel eller dubbelgips. Dosa med hög teleskopring är avsedd för dubbel eller trippelgips. Försedda med teleskopiskt självjusterande ring och med stutsar för 16 och 20 mm rör. Komplettering med lösa stutsar är möjlig. Vid leverans är ej bestyckad sida tät. Levereras med putslock och stutsar med tätpropp Apparatdosa 4x16/20 med regelfäste Apparatdosa 4x16/20 med hög teleskopring och regelfäste Tips! RÄTT C/C AVSTÅND? Vid montage av flera apparatdosor finns det mellanstycken för att få rätt c/c mått. Det finns olika mellanstycken, 71 mm och 85 mm. 8

9 Kopplingsdosa, infälld Kopplingsdosor för montage i skivväggar, enkel alternativt dubbelgips. Försedda med ring och 5 st stutsar för 16 mm rör och 2st för 16/20 mm rör.komplettering med lösa stutsar är möjlig på sidorna. Vid leverans är ej bestyckade sidor täta. Levereras utan putslock men med stutsar med tätpropp. c/c mått mellan fästskruvar, 67 mm Kopplingsdosa enkelgips Kopplingsdosa dubbelgips Takdosa, infälld Takdosor finns i tre olika höjder 40 och 64 mm. Dosorna levereras med tätpropp och spärrfjäder, samt putslock. Rörstutsarna är för 16 mm men passar även tillsammans med rörmuff för 20 mm. 32 och 40 mm höga takdosor levereras komplett med fästskruvar. Maxbelastning 15 kg. Halogenfria Takdosa 40/ Takdosa 64/8 Tillbehör Tips! Nedan, de vanligaste tillbehören till dosorna. Det finns även förhöjningsringar till 1 ½ samt dubbeldosa, se sid 7. Alla apparatdosor levereras med putslock. Mellanstycke Förhöjningsringar för apparatdosa 1½ och dubbeldosor. Höjd 6 mm. Halogenfria Mellanstycke, 71 mm Mellanstycke, 85 mm ENKLARE INSTALLATION I REGELVÄGG Skivfäste med dubbelhäftande tejp används för att fästa dosan i regelväggar. Riv av skyddsfolien och tryck till så sitter dosan på plats. Riv av den andra skyddsfolien vid dubbleringen. Skivfäste Skivfästen för dosor. Fästes på väggskivorna med dubbelhäftande tejp eller med skruv. Snäppfastsättning på dosorna. 2st till varje dosa mm mm mm Lång skruv Lång skruv till apparatdosor Används när dosan sitter för djupt in i väggen, exv vid panelklädda eller kaklade väggar Skruv 55 mm Regelfäste Löst stålregelfäste för apparatdosor E Regelfäste Teleskopring Hög teleskopring för montering i apparatdosor E samt Används för dubbelgips och trippelgips Teleskopring hög 9

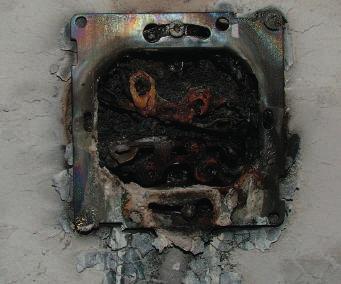

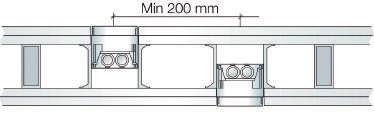

10 BRANDKLASSADE DOSOR Brandklassade dosor för tak och väggar ELKOs branddosor förenklar installationsarbetet väsentligt helt brandsäkert. Försedda med brandtätning är de en helt ny typ av apparat- kopplingsoch takdosor. Dessa kan monteras i brandklassade väggar upp till EI90 och i tak upp till EI60. Expanderande och brandhämmande material. Bilden visar hur det brandhämmande materialet i ELKOs branddosa automatiskt expanderar sig vid temperaturer över 120 C och gör att hålet i väggen blir helt förseglat vid brand. Ett unikt och patenterat brandhämmande och expanderande material inne i dosan ser till att hålet i väggen tätas automatiskt vid uppvärmning. Med denna typ av dosa blir väggen brandtät även där det finns monterade dosor. Kopplings- och apparatdosorna klarar kraven för brandväggar EI90 och takdosor till EI60. Produkternas brandmotstånd reducerar dramatiskt faran för brandspridning. Det rekommenderas att använda branddosorna på alla utsatta ställen såsom sovrum, kök, ventilationskanaler och utrymningsvägar i både privata och offentliga miljöer. Det är viktigt att informera byggherrar och installatörer om den Byggnader med ELKO branddosor kommer att uppnå en av de bästa tänkbara skydden mot brandspridning genom elinstatallationen. nya möjligheten att skydda anläggningarna för onödig brandspridning. Tester har visat att branddosorna kan förhindra utveckling av ödeläggande brand och det finns många områden där dessa bör användas trots att det inte finns några speciella krav. Med branddosor kan många liv och värden sparas. Monteringsanvisningar Montering av apparatdosor Apparatdosor med brandtätning ska antingen monteras med stålregelfäste eller med skivfästen för 70, 95 och 120 mm reglar. Apparatdosor monterade på bägge sidor av väggen ska monteras med minst 200 mm inbördes avstånd. Håltagningen för apparatdosor får inte överstiga en diameter av 74 mm och håltagningen ska ske med 74 mm hålsåg. Ingen efterbearbetning är tillåten och dosorna ska i möjligaste mån centreras i hålen. Det är viktigt att spalten mellan dosa och väggskiva är så liten som möjligt. Montering av kopplingsdosor Kopplingsdosor med brandpackning ska monteras på samma sätt som apparatdosorna. Håltagningen får inte överskrida 84 mm och ska utföras med hålsåg. Ingen efterbearbetning är tillåten och dosorna ska i möjligaste mån centreras i hålen. Montering av takdosor Takdosor med brandtätning kan monteras i alla förekommande bjälklagskonstruktioner där taket är utfört med brandklassat material. Håltagning för takdosor får inte överstiga 86 mm och ska ske med hålsåg. Ingen efterbearbetning är tillåten och dosorna ska i möjligaste mån centreras i hålen. För att täcka de flesta behoven levereras ELKO branddosor i två varianter för tak, fyra apparatdosor för vägg samt två kopplingsdosor. SINTEFs godkännande är enligt EN1364_1:1999 för att upprätthålla brandklassifiseringen. 10

11 Brandklassade apparatdosor Brandklassade kopplingsdosor Apparatdosa, infälld, med regelfäste Apparatdosor för montage i skivväggar, enkel/dubbelgips, eller för ingjutning. Dosa med hög teleskopring är avsedd för dubbel- eller trippelgips. Försedda med teleskopiskt självjusterande ring och med 6 stutsar för 16 och 20 mm rör Apparatdosa 6x16/20 med regelfäste Apparatdosa 6x16/20 med hög teleskopring och regelfäste Kopplingsdosa, infälld Kopplingsdosor för montage i skivväggar, enkel/dubbelgips. Försedda med ring och 5 st stutsar för 16 mm rör och 2 st för 16/20 mm rör. Komplettering med lösa stutsar är möjlig på sidorna. Vid leverans är ej bestyckade sidor täta. Levereras utan putslock men med stutsar med tätpropp. c/c mått mellan fästskruvar, 67 mm Kopplingsdosa enkelgips Kopplingsdosa dubbelgips Brandklassade takdosor Apparatdosa, infälld, 1½ för låga uttag Används vid montage av de låga 2-vägsuttagen i RS och PLUS. Vid håltagning används mall E Stutsar för 16 och 20 mm rör. Levereras med lock. Vid dubbelgips används 2 st förhöjningsringar 6 mm, E Apparatdosa 1½ 6x16/20 med regelfäste Takdosa, infälld Takdosor finns i två olika höjder 32 och 40 mm. Dosorna levereras med tätpropp och spärrfjäder, samt putslock. Rörstutsarna är för 16 mm men passar även tillsammans med rörmuff för 20 mm. 32 och 40 mm höga takdosor levereras komplett med fästskruvar. Maxbelastning 15 kg. Halogenfria Takdosa 32/ Takdosa 40/8 Apparatdosa dubbel, infälld Dubbel apparatdosa för montage i skivväggar. Försedd med 4 stutsar för 16 och 20 mm rör. Levereras med putslock, mellanvägg och stutsar med tätpropp. Kan förses med förhöjningsring 6 mm, E Apparatdosa dubbel 4x16/20 med regelfäste Förhöjningsringar Förhöjningsringar för apparatdosa 1½ och dubbeldosor. Höjd 6 mm. Halogenfria Förhöjningsring takdosa Förhöjningsring 1½-dosa Förhöjningsring dubbeldosa 11

12 ELKO är en av Skandinaviens ledande tillverkare av elmateriel. I över 70 år har vi levererat kvalitetsprodukter till hem och företag. Vår långa erfarenhet kombinerat med viljan till nytänkande gör att ELKO kan presentera en komplett serie designprodukter. ELKO RS- och Plusserien är ett lysande exempel på att vi under loppet av dessa 70 år har ändrat och förbättrat standarden för komfort, innovation, design och funktionalitet i hemmet, på kontoret och i offentliga byggnader. Återförsäljare av ELKO ELKO AB Lumaparksvägen 7, Box 5115, Johanneshov Kundsupport , info@elko.se Nyheter & aktiviteter ELKO Prefab_01_2017
