1 Thorsman infällda dosor Med nya TED-2 apparat- och kopplingsdosor TEKNISK INFORMATION 2002:02 LEX50980

2 LEX Thorsman infällda dosor/mc1815se/0202

3 Thorsman infällda dosor Thorsmans sortiment av infällda dosor innehåller apparat- och kopplingsdosor, takdosor och villadosor samt alla tillbehör som behövs. Thorsman TED-2 heter de nya apparat- och kopplingsdosorna. De är utvecklade för att göra installationsarbetet enklare och för att klara den nya tidens djupare apparater och krav på kombinationsmontage. Innehåll Thorsman infällda dosor Ett heltäckande sortiment Thorsman TED-2. En ny serie apparat- och kopplingsdosor TED-2 gör monteringsarbetet enklare Nytt brandtåligt och miljövänligt material Montage i ljudklassade väggar Montage i brandklassade väggar Sortiment Thorsman TED Villadosor Takdosor Dostillbehör Dosor och tillbehör, sortiment Översättning E-nr TED till TED Denna trycksak uppdateras kontinuerligt. Senaste version finns att hämta som pdf-fil (Adobe Acrobat) på Produkter och tekniska data kan bli föremål för förändringar under broschyrens giltighet. Lexel Electric AB, Thorsman infällda dosor/mc1815se/0202 3

4 Thorsmans sortiment av infällda dosor har nu utökats med en helt ny serie apparat- och kopplingsdosor; Thorsman TED-2. De nya apparat- och kopplingsdosorna har precis som föregångarna styva stutsar, men Thorsman infällda dosor Ett heltäckande sortiment är djupare och ger betydligt bättre möjligheter att bygga kombinationsmontage. TED-2 tillsammans med de välkända tak- och villadosorna ger ett heltäckande sortiment. Apparatdosor För infällt montage, enkelgips För infällt montage, dubbelgips För infällt montage, kombistutsar 16/20 mm, dubbelgips För infällt montage, kombistutsar 16/20 mm, trippelgips Kopplingsdosor För infällt montage, enkelgips För infällt montage, dubbelgips Takdosor För infällt montage med 13 mm stutshöjd För infällt montage med 26 mm stutshöjd För infällt montage med 39 mm stutshöjd För infällt montage med 52 mm stutshöjd Villadosor Lex28360 LEX28370 P4820 P4824 P4821 P4822 LEX28780 LEX28790 LEX28750 LEX28740 LEX28760 LEX28770 Apparatdosa för enkel- /dubbelgips Kopplingsdosa för enkel-/dubbelgips 4 Thorsman infällda dosor/mc1815se/0202

5 Thorsman TED-2 En ny serie apparat- och kopplingsdosor Thorsman TED-2 är en helt ny serie apparat- och kopplingsdosor. Dosorna har skapats för att göra installationsarbetet enklare och för att klara den nya tidens krav på djupt kopplingsutrymme. Apparat- och kopplingsdosorna har gemensam doskropp. Det innebär att du kan använda samma dosfräs till alla dosor. THORSMAN TED-2 Samtliga apparat- och kopplingsdosor har också kvadratisk botten och avtagbara stutsar. Det är därför lätt att göra kombinationsmontage och byta eller komplettera med nya stutsar. Alla tillbehör är också gemensamma. Många fördelar med TED-2 dossystem Apparat- och kopplingsdosor har samma kragdiameter. Du kan därför använda en och samma dosfräs. Dosorna är extra djupa. Därför ryms djupa apparater bättre, t.ex. elektronik och kommunikationsuttagen LexCom. Patenterad, gängad fästring. Skruvas enkelt ut till gipsväggens framkant. Samtliga dosor passar 45-regel som standard, utan extra tillbehör. Materialet är halogenfritt och klarar 850 C glödtrådstest enligt den nya IEC-standarden. Dosorna är brand- och ljudklassade. Speciell dosa för montage i trippelgipsväggar. Thorsman infällda dosor/mc1815se/0202 5

6 THORSMAN TED-2 Thorsman TED-2 Apparatdosor Apparatmontaget blir klart förenklat med den gängade fästringen som vid behov skruvas ut till rätt nivå med väggen. Kvadratiskt kopplingsutrymme och djup dosbotten ger gott om plats vid installation. Dosan passar direkt på 45-regel utan separata skivfästen. Den har alltid dubbelstuts i båda riktningarna, vilket ökar flexibiliteten. Du kan även komplettera med trippelstutsar eller grenstutsar vid behov. Alla stutsar är försedda med tätproppar och har rostfria nyutvecklade låsbleck. Stutsar alltid försedda med tätpropp Löstagbara stutsar Extra stort kopplingsutrymme Gängad fästring Passar direkt i 45-regel LEX28740 Stutsar alltid försedda med tätpropp Kopplingsdosor Dosan har samma gängade fästring som apparatdosan. Även kragdiametern är densamma, vilket innebär att du kan använda samma dosfräs till båda typerna. Trots att dosöppningen på kopplingsdosan är mindre jämfört med Thorsmans tidigare kopplingsdosa är kopplingsutrymmet lika stort tack vare den fyrkantiga doskroppen och ett större djup i dosan. Med trippel- och grenstuts finns möjligheten att komma in med fyra rör både uppifrån och nerifrån. Alla stutsar är försedda med tätproppar och har rostfria nyutvecklade låsbleck. Trippelstuts Löstagbara stutsar Gängad fästring Inbyggt regelfäste Genomgående grenstuts LEX28780 Extra djup dosa 6 Thorsman infällda dosor/mc1815se/0202

7 TED-2 gör monteringsarbetet enklare THORSMAN TED-2 Gängad fästring Fästringen skruvas lätt ut eller in. Du slipper använda speciella förhöjningsringar. Patenterade fästringar ger effektiv låsning av apparater vilket förhindrar vridning. Ställbar -2 till +15 mm. Klarar skivtjocklekar mm (enkel- och dubbelgips med samma dosa). Lätta att skruva in/ut för ändring från/till enkel-/dubbelgips. Den gängade fästringen klarar både enkel- och dubbelgips. Samma dosfräs till alla dosor I det nya TED-2 systemet använder du bara en dimension på dosfräs för håltagning. Kopplingsdosan har nämligen samma kragdiameter som apparatdosan. Gemensam dosfräs till alla dosor förenklar håltagningen och gör att samma, skruvfastsatta doslock passar båda dostyperna. Alltid dubbla stutsar I det nya TED-2 systemet finns bara dubbelstutsar. På apparatdosorna sitter de förmonterade på två motstående sidor. Det innebär att du alltid kan ansluta två rör både nerifrån och uppifrån. Dosan kan inte vändas fel vid monteringen. LEX41440 LEX41390 LEX41400 Liksidig dubbelstutsar åt båda håll förenklar monteringen. Thorsman infällda dosor/mc1815se/0202 7

8 THORSMAN TED-2 Tätproppar, reducering och låsbleck Alla stutsar är öppna och försedda med tätproppar, vare sig de sitter monterade på dosan eller är ett separat tillbehör. Du slipper det tidsödande arbetet med att skära upp inloppen med doskniv. Alla stutsar är löstagbara och är lätta att byta ut mot andra stutsar, t.ex. 25 mm stuts. Alla 20 mm stutsar har dessutom alltid reducering så att du även kan ansluta ett 16 mm rör. Alla stutsar är också försedda med effektiva låsbleck som gör att rören sitter ordentligt fast. Lätt att göra kombinationer Flexibiliteten i dosan innebär att det är mycket lätt att bygga ihop kombinationer. Snäpp bort stutsarna och bygg ihop det antal du behöver. Limfästen träs över stutsarna och tar ingen plats åt sidorna om det är trångt mellan reglarna. Demonterbar reducering i 20 mm stutsarna gör att 16 mm rör också passar. Med ett enkelt grepp med mejseln eller kniven lossas stutsen. Kopplingsstycket gör att två dosor enkelt kopplas samman. Dosor direkt i 45-regel TED-2 är djupare än andra dosor. Den ger på så sätt mer kopplingsutrymme och dosan passar direkt för limning i väggar med 45-regel. Jobbar du i enklingsskivan kan regelfästet användas för att få en rejäl limyta. LEX41530 LEX41460 LEX41540 LEX41270 LEX41340 LEX41420 TED-2 passar perfekt utan extra fästen i väggar med 45- regel. Som alternativ till limningen kan man använda regelfästet. Spikning på träregel Vid spikning på träregel finns det ett antal spikkanaler att välja på. Det vanligaste monteringssättet är att man spikar i dosans vågräta kanaler. Markeringen på dosan för olika skivtjocklekar gör att monteringen går snabbt och blir exakt. Rekommenderad spik: Blank räfflad 4" för apparatdosorna och 5" för kopplingsdosor. Kopplingsdosorna har även fästalternativ på grenstutsen. Dosans plana sidor gör att den ligger väl an mot träregeln och blir då lätt att spika. LEX41470 Vid spikning på träregel finns det ett antal spikkanaler att välja på. Det vanligaste monteringssättet är att spika i dosans vågräta kanaler. 8 Thorsman infällda dosor/mc1815se/0202

9 THORSMAN TED-2 LEX41290 Skivfästen Apparat- och kopplingsdosorna passar alltid direkt in i regelväggar 45 mm. Extra tillbehör behövs inte. Dosfästena finns för 70-, 95- och 120-reglar och limmas enklast fast med snabblim och limpistol. Med dessa dosfästen kommer dosornas framkant alltid i nivå med väggskivan oavsett regeltjocklek och om väggen består av enkel- eller dubbelgips. Snäpp dosfästet på dosan. Lägg lim på fästet och tryck fast det mot underlaget. Klart. Regelfäste Till dosan finns ett regelfäste för stål- eller träregel. Fästet skruvas fast framifrån med gipsskruv E på stålregel eller spikas framifrån på träregel. Du kan lätt fästa dosorna oberoende av om gipsen är monterad eller inte. LEX41460 LEX41540 På regelfästet finns en tunga som du kan böja ut. Avståndet ökar då från dörren t.ex. om det är breda dörrfoder. Perilexuttag Det finns ingen speciell dosa för Perilexuttag (spisar). Vi rekommenderar i stället Eljos kompletta Perilexuttag E Uttaget är för utanpåliggande montage direkt på vägg över ett rörutlopp eller en apparatdosa från t.ex. Thorsman TED-2. Uttaget är färdigkopplat med FK-ledare på insatsen och man ansluter snabbt och lätt med t.ex. Torix E LEX28490 ELP03074 Perilexuttaget har nyckelhålsspår i botten, som passar till skruven i dosringen i TED-2. LEX41440 Doslock Till kopplingsdosorna i TED-2 systemet används det skruvfastsatta apparatdoslocket TED-TA med skruvavstånd c/c 60 mm, E Thorsman infällda dosor/mc1815se/0202 9

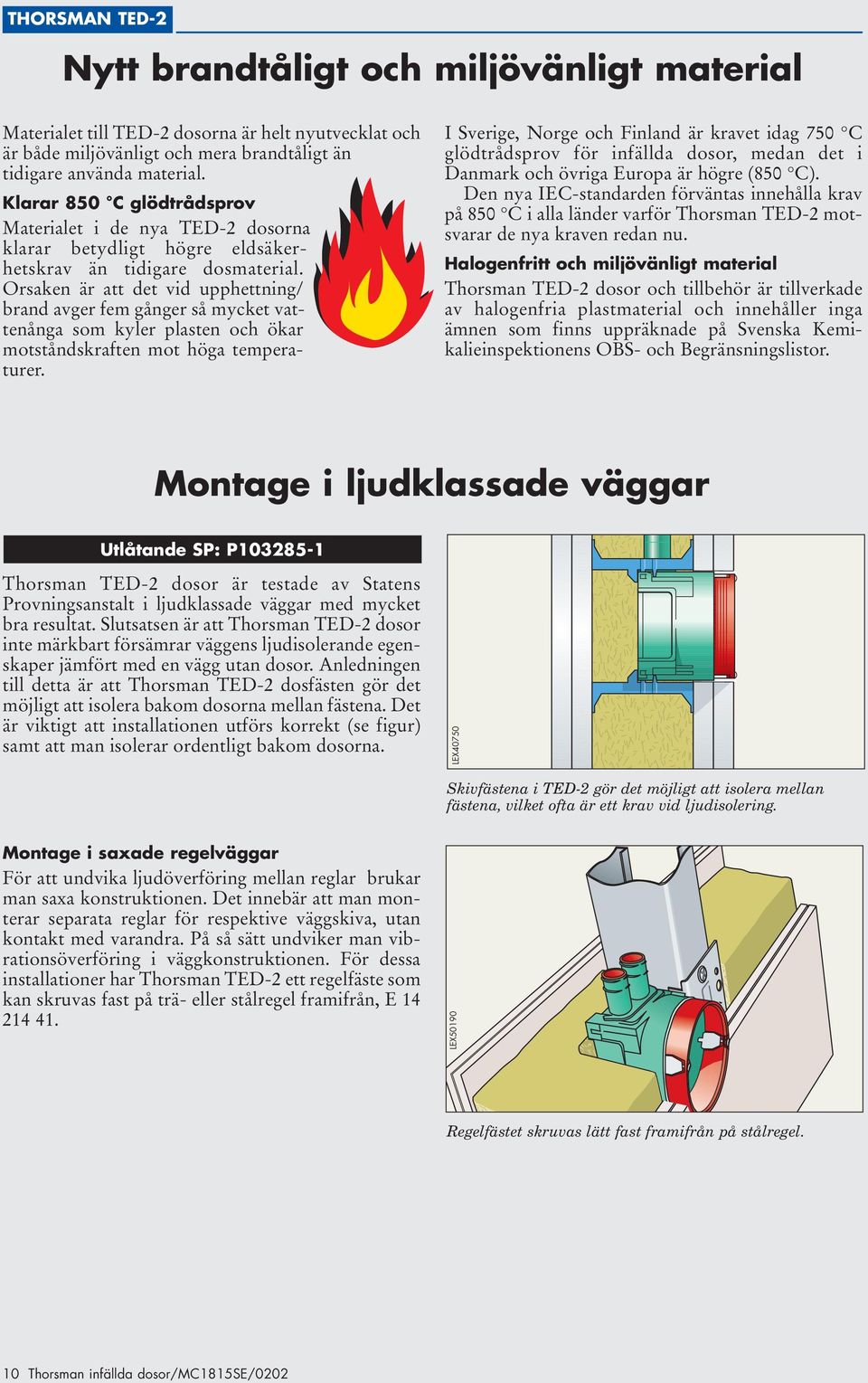

10 THORSMAN TED-2 Nytt brandtåligt och miljövänligt material Materialet till TED-2 dosorna är helt nyutvecklat och är både miljövänligt och mera brandtåligt än tidigare använda material. Klarar 850 C glödtrådsprov Materialet i de nya TED-2 dosorna klarar betydligt högre eldsäkerhetskrav än tidigare dosmaterial. Orsaken är att det vid upphettning/ brand avger fem gånger så mycket vattenånga som kyler plasten och ökar motståndskraften mot höga temperaturer. I Sverige, Norge och Finland är kravet idag 750 C glödtrådsprov för infällda dosor, medan det i Danmark och övriga Europa är högre (850 C). Den nya IEC-standarden förväntas innehålla krav på 850 C i alla länder varför Thorsman TED-2 motsvarar de nya kraven redan nu. Halogenfritt och miljövänligt material Thorsman TED-2 dosor och tillbehör är tillverkade av halogenfria plastmaterial och innehåller inga ämnen som finns uppräknade på Svenska Kemikalieinspektionens OBS- och Begränsningslistor. Montage i ljudklassade väggar Utlåtande SP: P Thorsman TED-2 dosor är testade av Statens Provningsanstalt i ljudklassade väggar med mycket bra resultat. Slutsatsen är att Thorsman TED-2 dosor inte märkbart försämrar väggens ljudisolerande egenskaper jämfört med en vägg utan dosor. Anledningen till detta är att Thorsman TED-2 dosfästen gör det möjligt att isolera bakom dosorna mellan fästena. Det är viktigt att installationen utförs korrekt (se figur) samt att man isolerar ordentligt bakom dosorna. LEX40750 Skivfästena i TED-2 gör det möjligt att isolera mellan fästena, vilket ofta är ett krav vid ljudisolering. Montage i saxade regelväggar För att undvika ljudöverföring mellan reglar brukar man saxa konstruktionen. Det innebär att man monterar separata reglar för respektive väggskiva, utan kontakt med varandra. På så sätt undviker man vibrationsöverföring i väggkonstruktionen. För dessa installationer har Thorsman TED-2 ett regelfäste som kan skruvas fast på trä- eller stålregel framifrån, E LEX50190 Regelfästet skruvas lätt fast framifrån på stålregel. 10 Thorsman infällda dosor/mc1815se/0202

11 Montage i brandklassade väggar THORSMAN TED-2 min 70 mm Stenull 28 kg/m 2 min 200 mm Thorsman TED-2 dosor är godkända för brandklassade väggar Thorsman TED-2 dosor är godkända för installationer i brandklassade väggar enligt EI30 och EI60. Inga extra tillbehör behövs eftersom fästena gör det möjligt att isolera bakom dosorna. LEX40710 Stål- eller träregel 1 lager 13 mm normalgips Montage av dosor i brandklassad regelvägg EI30. Väggutförande Regelväggar ska vara beklädda med gipsskivor på båda sidor av reglarna. Minsta regelhöjd 70 mm. min 70 mm Stenull 28 kg/m 2 min 200 mm Dosmontage Dosorna monteras antingen med regelfäste E eller med skivfästen (E /47/49) mellan motstående skivor. Dosor monterade på ömse sidor av väggen ska placeras med minst 200 mm inbördes avstånd. Hål i gipsskivorna borras med dosfräs Ø 73 mm. LEX lager 13 mm normalgips Stål- eller träregel Montage av dosor i brandklassad regelvägg EI60. Kottling Montage av dosor i icke helisolerad regelvägg. min 300 mm min 300 mm Montering i väggar som ska helisoleras Brandklassade regelväggar är vanligtvis helisolerade. Regelfack med dosor ska i hela sin bredd isoleras med stenull. Isoleringens tjocklek ska vara minst 70 mm. Utrymmet mellan dosbotten och motstående skiva ska vara väl drevat med stenull oavsett monteringsalternativ. Stenullens densitet ska vara minst 28 kg/m 3. Isoleringsskivorna ska fästas med ett övermått på 5 10 mm så att skivorna pressas mot reglarna. Skivorna kan även fästas genom skråspikning. Montering i väggar som inte ska helisoleras Dosor som monteras i brandklassade regelväggar, som inte ska helisoleras, kräver särskilda åtgärder. I höjdled ska isoleringen täcka dosorna med minst 300 mm. Isoleringen avgränsas med horisontella kottlingar mellan reglarna. Om avståndet mellan dosa och anslutande takeller golvkonstruktion är mindre än 300 mm, godtas en mindre täckande isoleringsmängd. Isoleringen i avgränsande fack görs på samma sätt som i helisolerade väggar. Typgodkännandebevis: SITAC nr 0371/01 LEX40750 LEX50190 LEX40730 Thorsmans apparatdosa TED-2 monterad i en EI60-vägg med skivfäste resp. montage med regelfäste. Thorsman infällda dosor/mc1815se/

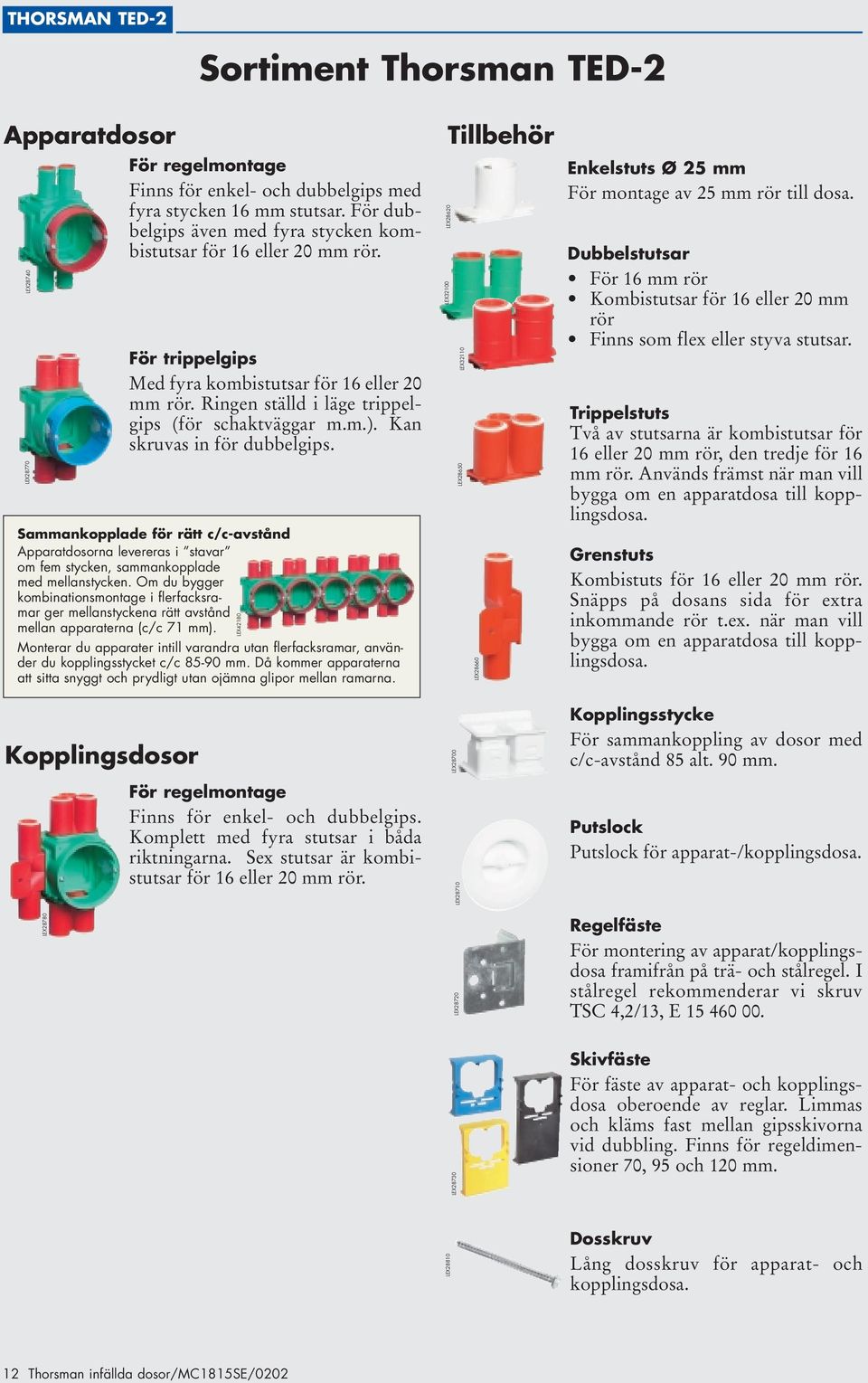

12 THORSMAN TED-2 Sortiment Thorsman TED-2 Apparatdosor LEX28740 LEX28770 Kopplingsdosor För regelmontage Finns för enkel- och dubbelgips med fyra stycken 16 mm stutsar. För dubbelgips även med fyra stycken kombistutsar för 16 eller 20 mm rör. För trippelgips Med fyra kombistutsar för 16 eller 20 mm rör. Ringen ställd i läge trippelgips (för schaktväggar m.m.). Kan skruvas in för dubbelgips. Sammankopplade för rätt c/c-avstånd Apparatdosorna levereras i stavar om fem stycken, sammankopplade med mellanstycken. Om du bygger kombinationsmontage i flerfacksramar ger mellanstyckena rätt avstånd mellan apparaterna (c/c 71 mm). Monterar du apparater intill varandra utan flerfacksramar, använder du kopplingsstycket c/c mm. Då kommer apparaterna att sitta snyggt och prydligt utan ojämna glipor mellan ramarna. LEX28780 LEX42180 För regelmontage Finns för enkel- och dubbelgips. Komplett med fyra stutsar i båda riktningarna. Sex stutsar är kombistutsar för 16 eller 20 mm rör. Tillbehör LEX32100 LEX28620 LEX28720 LEX28700 LEX28710 LEX28650 LEX32110 LEX28660 Enkelstuts Ø 25 mm För montage av 25 mm rör till dosa. Dubbelstutsar För 16 mm rör Kombistutsar för 16 eller 20 mm rör Finns som flex eller styva stutsar. Trippelstuts Två av stutsarna är kombistutsar för 16 eller 20 mm rör, den tredje för 16 mm rör. Används främst när man vill bygga om en apparatdosa till kopplingsdosa. Grenstuts Kombistuts för 16 eller 20 mm rör. Snäpps på dosans sida för extra inkommande rör t.ex. när man vill bygga om en apparatdosa till kopplingsdosa. Kopplingsstycke För sammankoppling av dosor med c/c-avstånd 85 alt. 90 mm. Putslock Putslock för apparat-/kopplingsdosa. Regelfäste För montering av apparat/kopplingsdosa framifrån på trä- och stålregel. I stålregel rekommenderar vi skruv TSC 4,2/13, E LEX28730 Skivfäste För fäste av apparat- och kopplingsdosa oberoende av reglar. Limmas och kläms fast mellan gipsskivorna vid dubbling. Finns för regeldimensioner 70, 95 och 120 mm. LEX28810 Dosskruv Lång dosskruv för apparat- och kopplingsdosa. 12 Thorsman infällda dosor/mc1815se/0202

13 Villadosor Apparatdosa BP-202 Dosan har tre stutsar. Två 16 mm och en 20 mm, varav en 16-stuts är öppen. De stängda stutsarna kan öppnas inifrån och 20-stutsen kan förses med en reduceringsmuff för att passa 16-rör som levereras med. Dosorna har distansklackar för enkla skivor och kan lätt anpassas till dubbla skivor genom att klackarna klipps bort. Spikkanaler i flera riktningar. Skruvavstånd c/c 60 mm. Kopplingsdosa BP-201 Dosan har sju stutsar. Fem 16 mm och två 20 mm. En 16-stuts är öppen. De stängda stutsarna kan öppnas inifrån och 20-stutsarna kan förses med reduceringsmuffar för att passa 16-rör som levereras med. Dosorna har distansklackar för enkla skivor och kan lätt anpassas till dubbla skivor genom att klackarna klipps bort. Spikkanaler i flera riktningar. Skruvavstånd c/c 67 mm. Klipp bort klackarna Montering i 26 mm skivvägg För att montera dosan i dubbelgips klipps distansklackarna enkelt bort. För spikning på träreglar finns spikkanaler i flera riktningar. M38580 LEX28370 LEX28360 En och samma dosa för enkel- och dubbelgips Snabbfakta Användningsområde: För installation i träregelväggar med 13 eller 26 mm gipsskiva. Apparatdosorna kan monteras i kombination och får då centrumavstånd c/c 71 mm. Koppling i dosorna sker med TORIX T6, T16 eller skruvlös push-in plint PIN. Egenskaper: En och samma dosa för enkel- och dubbelgips Många stutsalternativ Vridbar fästring av isolermaterial Godkännande: SEMKO 18A BP-202 är även godkänd av FIMKO i Finland. Thorsman infällda dosor/mc1815se/

14 Takdosor P4823 Fyra stutshöjder: 13, 26, 39 och 52 mm TED takdosor finns i fyra storlekar; 13, 26, 39 och 52 mm, där måtten avser avståndet mellan stutsarna och dosans framkant. Två av stutsarna är öppna. Dosorna har totalt tio stutsar, varav åtta är 16 mm och två 20 mm placerade mittemot varandra. Dosorna är avsedda för infälld montering i skivtak, eller ingjutning i betongvalv. TED-T26 och T39 finns med speciella fästen för montering på glespanel. TED-T13 bygger endast 35 mm vilket gör den lämplig för ROT-arbeten. Takdosorna finns även i skärmat utförande. Snabbfakta Användningsområde TED takdosor är avsedda för infälld montering i skivtak och ingjutning i betongvalv. Dosorna har M4-gängor med skruvavstånd c/c 70 mm. TED-T26 och TED-T39 finns med förmonterade fästen för montering i glespanel. Inkoppling sker med skruvlös kopplingsplint PIN, TORIX T6 eller T16. Egenskaper och fördelar Inarbetad färgkodning lättare hantering på lager och arbetsplats Låsbleck av rostfritt stål i dosstutsarna säker infästning av VP-rören oberoende av temperatur och miljö Hålanvisningar i botten 10 stutsar varav 2 st 20 mm Godkännande SEMKO 18A Takdosorna är även godkända av FIMKO i Finland och NEMKO i Norge. 14 Thorsman infällda dosor/mc1815se/0202

15 M20030 Takdosa monterad på gjutform. Montering på gjutform Samtliga takdosor levereras med tätningslock. Dosorna spikas fast på träformen genom bärblecket med 4" spik. T39 och T52 har stutsar som ligger så högt att de klarar ingjutning med extra hög armering eller i prefabricerade valv. För montering på gjutform eller på glespanel finns olika fästen och tillbehör. TED-RTU Förhöjningsring TED-RTU Om du vill komplettera eller flytta belysningen i ett rum kan du göra det genom att montera förhöjningsring TED-RTU över den befintliga takdosan. Förhöjningsringen har utgångshål i sidan genom vilken kabeln till den nya dosan dras. Förhöjningsringen TED-RTU används om belysningsuttaget ska flyttas eller kompletteras. Montering på glespanel Till dosorna TED-T26 och TED-T39 finns förmonterade glespanelfästen. De består av en metallskena och två fästbrickor som skruvas på glespanel av trä eller stål. Fästet passar på glespanel med upp till 55 cm avstånd. Dosan kan justeras i sidled. M20040 M20060 Montering av TED-T26 och TED-T39 på glespanel av trä eller stål. Extra låg takdosa lämplig för ROT TED-T13 är en extra låg takdosa för ROT-arbeten. Dosan bygger endast 35 mm, vilket gör att takhöjden minskas marginellt. P3297 TED-T13, extra låg takdosa för ROT-arbeten. Thorsman infällda dosor/mc1815se/

16 Dostillbehör Kopplingsmateriel, tillbehör vid montering på gjutform, skruvar Kopplingsmateriel TORIX T6 och T16 är en toppklämma för sammankoppling av alla sorters ledare och kombinationer av ledare. Godkänd ledararea 1 12,5 mm 2 (T6) respektive 3 16 mm 2 (T16). I toppen på TORIX T6 och T16 finns ett testhål. Där går det snabbt och säkert att kontrollera en koppling med spänningsprovare. Toppen är sexkantig så att du enkelt kan göra kopplingen med skruvdragare. Rörklammer För infästning av VP-rör på gjutformar finns rörklammer i dimensionerna 16 och 20 mm. Båda dimensionerna kan fås med plugg för stålform eller utan plugg för träform. Najfäste För att fästa flera parallella VP-rör med najning på gjutform av stål eller trä. Skruvar Lämplig skruv för regelfäste i träregel är E och för fäste i stålregel E LEX42700 P4804 LEX Thorsman infällda dosor/mc1815se/0202

17 Apparat- och kopplingsdosor TED-2 Sortiment Beskrivning Färg Material Antal/ Art.nr E-nr förp. Apparatdosa TED-2. För enkel-/dubbelgips För infällt montage i regelväggar. Skruvavstånd c/c 60 mm. Gängad fästring från mm. Med 4 st stutsar Ø 16 mm försedda med låsbleck och tätproppar. LEX25890 För enkelgips 13 mm Grön/grön PE-HD För dubbelgips 26 mm Grön/röd PE-HD Apparatdosa TED-2 med kombistutsar. För dubbelgips För infällt montage i regelväggar. Skruvavstånd c/c 60 mm. Gängad fästring från mm. Med 4 st stutsar kombi Ø 16/20 mm försedda med låsbleck och tätproppar. LEX25880 För dubbelgips 26 mm Grön/röd PE-HD Apparatdosa TED-2 med kombistutsar. För trippelgips För infällt montage i regelväggar. Skruvavstånd c/c 60 mm. Gängad fästring från mm. Med 4 st stutsar kombi Ø 16/20 mm försedda med låsbleck och tätproppar. LEX25920 För trippelgips 39 mm Grön/blå PE-HD Kopplingsdosa TED-2 För infällt montage i regelväggar. Skruvavstånd c/c 60 mm. Gängad fästring från mm. Med 6 st stutsar Ø 16/20 mm och 2 st Ø 16 mm försedda med låsbleck och tätproppar. LEX25280 För enkelgips 13 mm Grön/grön PE-HD För dubbelgips 26 mm Grön/röd PE-HD Tillbehör för apparat- och kopplingsdosor TED-2 Beskrivning Färg Material Antal/ Art.nr E-nr förp. Dubbelstuts TED-2 Dubbelstuts inkl. låsbleck och tätpropp. LEX26060 Ø 16 mm Grön PA Kombi Ø 16/20 mm Röd PA Trippelstuts TED-2 Trippelstuts inkl. låsbleck och tätpropp. 2 st kombi Ø 16/20 mm, 1 st Ø 16 mm. LEX25110 Kombi Ø 16/20, Röd PA Ø 16 mm Grenstuts TED-2 Grenstuts inkl. låsbleck och tätpropp. Kombi Ø 16/20 mm. Kombi Ø 16/20 mm Röd PA LEX25150 Thorsman infällda dosor/mc1815se/

18 forts. Tillbehör för apparat- och kopplingsdosor TED-2 Beskrivning Färg Material Antal/ Art.nr E-nr förp. LEX26080 LEX25080 LEX26110 LEX25100 LEX26100 LEX25140 Enkelstuts TED-2 Enkelstuts Ø 25 mm inkl. låsbleck och tätpropp. Ø 25 mm Vit PA Flex dubbelstuts TED-2 Flexibel dubbelstuts inkl. låsbleck och tätpropp. Ø 16 mm Vit PP Kombi Ø 16/20 mm röd PP Kopplingsstycke TED-2 Kopplingsstycke c/c mm för sammanbyggnad av dosor vid sammanhållande montage utan flerfacksramar. c/c mm Vit PE-HD Putslock TED-2 Putslock för apparat-/kopplingsdosa. För apparat-/kopplings- Vit PP dosa Regelfäste TED-2 Regelfäste för montage framifrån på stål- eller träregel. Rekommenderad skruv med försänkt skalle E Regelfäste Stål Skivfäste TED-2 Skivfäste för limning/skruvning av dosor i gipsväggar. Snäpps fast på apparat-/kopplingsdosa runt stutsarna. För regelväggar 70 mm Blå PA För regelväggar 95 mm Gul PA För regelväggar 120 mm Svart PA Thorsman infällda dosor/mc1815se/0202

19 Takdosor med tillbehör Beskrivning Färg Material Antal/ Art.nr E-nr förp. Takdosa För infällning med slutsarna 13 mm från dosans framkant. L26680 TED-T13 Grön PE Takdosa För infällning med stutsarna 26 mm från dosans framkant. L26680 TED-T26 standarddosa Röd PE TED-T26 metalliserad Silver/röd PE för elsanering Takdosa För infällning med stutsarna 39 mm från dosans framkant. L27220 TED-T39 Blå PE Takdosa För infällning med stutsarna 52 mm från dosans framkant. L27230 TED-T52 Blå PE Takdosa Med glespanelfäste för montering på glespanel i stål eller trä. L26690 TED-T26 Röd PE/stål TED-T39 Blå PE/stål Förhöjningsring För montering på takdosa typ TED för att öka avståndet mellan stutsarna och dosans framkant. Bygger 13 mm och är sammanbyggbar. L26620 L26740 L26730 L26750 L27150 TED-FT13 Vit PE Förhöjningsring takdoslock För montering mellan takdosa och takdoslock. TED-RTU Vit PA Takdoslock Slätt skruvfastsatt täcklock för montering på takdosor. TED-TT Vit PA Takdoslock Slätt skruvfastsatt täcklock med ledningsutlopp och dragavlastning för montering på takdosor. TED-DT Vit PA Takdosskruv För montering i takdosor då extra lång skruv behövs. Avklippbar med klippanvisningar mm. M Stål Thorsman infällda dosor/mc1815se/

20 Villadosor med tillbehör Beskrivning Färg Material Antal/ Art.nr E-nr förp. L L Apparatdosa För 13 och 26 mm skivtjocklek. Försedd med tre rörstutsar varav två för Ø 16 och en för Ø 20 mm. Stuts Ø 20 mm kan reduceras till Ø 16 med en reduceringsmuff, som medlevereras. BP-202 Grön PE Kopplingsdosa För 13 och 26 mm skivtjocklek. Försedd med sju rörstutsar varav fem för Ø16 och två för Ø 20 mm. Stutsar Ø 20 mm kan reduceras till Ø 16 med en reduceringsmuff, som medlevereras. BP-201 Grön PE L L L Reduceringsmuff För reducering av stutsdiameter Ø20 mm till Ø16 mm. BP-RM Grön PE Kopplingsstycke För sammankoppling av apparatdosor till c/c 71 mm. BP-KS Svart PE Adapter För montering av lös stuts Ø20 mm. BP-AD Svart PA Stuts För montering på spår i dosans sidor samt i botten med kontramutter. L BP-S16 Svart PA Övriga tillbehör för apparat- och kopplingsdosor TED-2, TED och villadosor Beskrivning Färg Material Antal/ Art.nr E-nr förp. L26520 LEX28310 LEX26130 Dosskruv Lång dosskruv 40 mm. Längd 40 mm Stål Förhöjningsring Monteras på apparatdosa för att öka avståndet mellan stutsarna och dosans framkant. TED-AP3 Svart PE Täcklock Slätt täcklock Ø 90 mm för skruvfastsättning på apparat-/kopplingsdosor, c/c 60 mm. TED-TA Vit PA Thorsman infällda dosor/mc1815se/0202

21 forts. Övriga tillbehör för apparat- och kopplingsdosor TED-2, TED och villadosor Beskrivning Färg Material Antal/ Art.nr E-nr förp. L25070 Skruv TSC För regelfäste i plåtregel. Tillverkad av härdat elförzinkat stål. Med extra spetsig spets och ST-gänga. Försedd med krysspår Phillips Nr 2. TSC-31 Stål L25080 Skruv TSI För regelfäste i träregel och gipsskivor. Tillverkad av härdat elförzinkat stål. Med extra spetsig spets och hög gängstigning. Försedd med krysspår Phillips Nr 2. TSI-308 Stål Doslim Av SEMKO godtaget lim för limning av infällda dossystem samt för limning av VP-rör. TED-DLT Böjfjäder För formning av VP-rör. Böjfjäder 10 mm Stål Böjfjäder 12 mm Stål Böjfjäder 16 mm Stål Böjfjäder 20 mm Stål Böjfjäder 25 mm Stål Böjfjäder 32 mm Stål Övriga tillbehör för apparat- och kopplingsdosor TED och villadosor Beskrivning Färg Material Antal/ Art.nr E-nr förp. Täcklock Slätt täcklock Ø 100 mm för skruvfastsättning på kopplingsdosor, c/c 67 mm. L26520 TED-TK Vit PA Täcklock Slätt täcklock Ø 100 mm för snäppfastsättning på kopplingsdosor c/c 67 mm. L26500 TED-TKS Vit PA Täcklock Täcklock med ledningsutlopp Ø 100 mm för snäppfastsättning på kopplingsdosor, c/c 67 mm. L26510 L27140 TED-TKD Vit PA Täcklock Upphöjt täcklock för ledningsutlopp Ø 100 mm i valfri riktning och snäppfastsättning på kopplingsdosor, c/c 67 mm. TED-TKU Vit PA Täcklock Slätt täcklock Ø 90 mm för snäppfastsättning på apparatdosa. L26500 TED-TAS Vit PA Thorsman infällda dosor/mc1815se/

22 Kopplingsmateriel Beskrivning Färg Material Antal/ Art.nr E-nr förp. L13640 Toppklämma Godkänd för entrådiga, fåtrådiga, mångtrådiga och extra mångtrådiga ledare samt kombinationer av dessa. TORIX T6 Röd PA TORIX T16 Grön PA Tillbehör för montering på gjutform Beskrivning Färg Material Antal/ Art.nr E-nr förp. Rörklammer För infästning av VP-rör på gjutformar. Finns för Ø16 och Ø20 mm. N = med plugg för stålform. U = utan plugg för träform. L26660 TED-R16 N Orange PE TED-R16 U Orange PE TED-R20 N Brun PE TED-R20 U Brun PE Najfäste För att fästa flera parallella VP-rör med najning på gjutform av stål eller trä. L26670 TED-N Blå PE Thorsman infällda dosor/mc1815se/0202

23 Översättning E-nr TED till TED-2 Produkt Tidigare E-nr Nytt E-nr Apparatdosa TED-2 Med 4 st styva stutsar Ø 16 mm för enkelgips Med 4 st styva stutsar Ø 16 mm för dubbelgips Med 4 st styva stutsar kombi Ø 16/20 mm för dubbelgips Med 4 st styva stutsar Ø 16 mm för trippelgips Kopplingsdosa TED-2 Med 6 st styva stutsar Ø 20/16 mm och 2 st Ø 16 mm för enkelgips Mec 6 st styva stutsar Ø 20/16 mm och 2 st Ø 16 mm för dubbelgips Thorsman infällda dosor/mc1815se/
