TSI PRESSURA Rums Trycks Monitor Modell 8630-SM, PM

Storlek: px
Starta visningen från sidan:

Download "TSI PRESSURA Rums Trycks Monitor Modell 8630-SM, PM"

Transkript

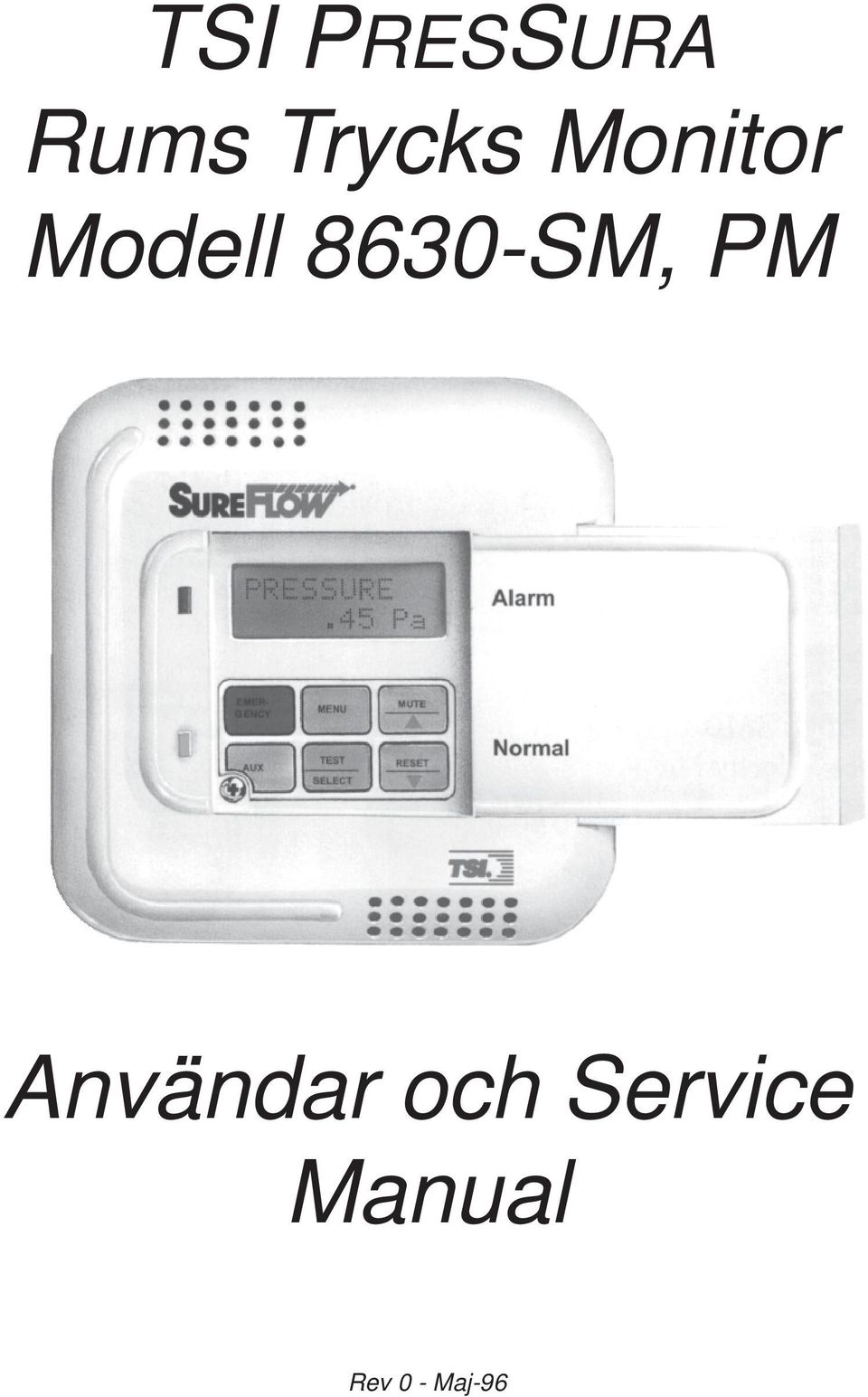

1 TSI PRESSURA Rums Trycks Monitor Modell 8630-SM, PM Användar och Service Manual Rev 0 - Maj-96

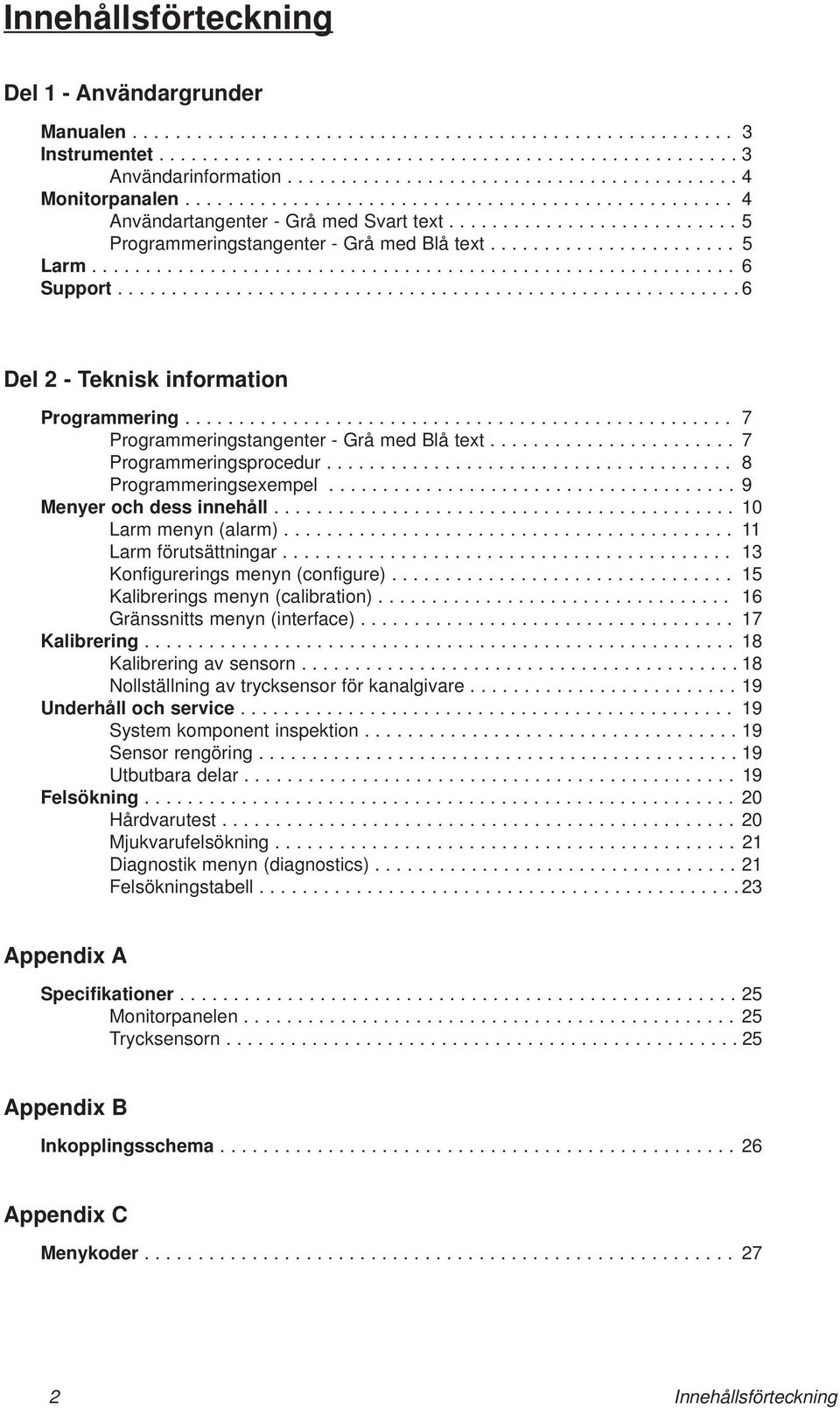

2 Innehållsförteckning Del 1 - Användargrunder Manualen Instrumentet Användarinformation Monitorpanalen Användartangenter - Grå med Svart text Programmeringstangenter - Grå med Blå text Larm Support Del 2 - Teknisk information Programmering Programmeringstangenter - Grå med Blå text Programmeringsprocedur Programmeringsexempel Menyer och dess innehåll Larm menyn (alarm) Larm förutsättningar Konfigurerings menyn (configure) Kalibrerings menyn (calibration) Gränssnitts menyn (interface) Kalibrering Kalibrering av sensorn Nollställning av trycksensor för kanalgivare Underhåll och service System komponent inspektion Sensor rengöring Utbutbara delar Felsökning Hårdvarutest Mjukvarufelsökning Diagnostik menyn (diagnostics) Felsökningstabell Appendix A Specifikationer Monitorpanelen Trycksensorn Appendix B Inkopplingsschema Appendix C Menykoder Innehållsförteckning

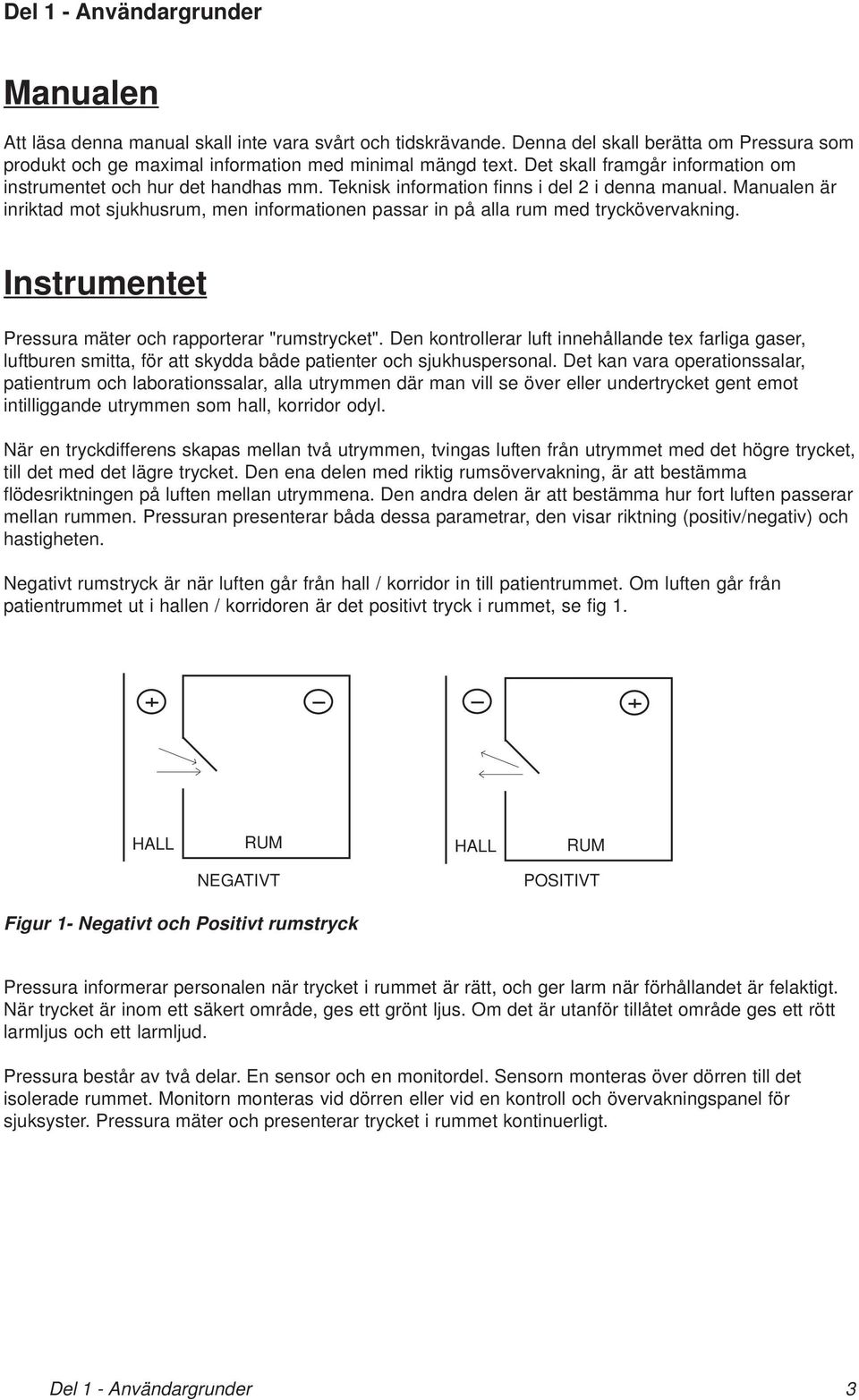

3 Del 1 - Användargrunder Manualen Att läsa denna manual skall inte vara svårt och tidskrävande. Denna del skall berätta om Pressura som produkt och ge maximal information med minimal mängd text. Det skall framgår information om instrumentet och hur det handhas mm. Teknisk information finns i del 2 i denna manual. Manualen är inriktad mot sjukhusrum, men informationen passar in på alla rum med tryckövervakning. Instrumentet Pressura mäter och rapporterar "rumstrycket". Den kontrollerar luft innehållande tex farliga gaser, luftburen smitta, för att skydda både patienter och sjukhuspersonal. Det kan vara operationssalar, patientrum och laborationssalar, alla utrymmen där man vill se över eller undertrycket gent emot intilliggande utrymmen som hall, korridor odyl. När en tryckdifferens skapas mellan två utrymmen, tvingas luften från utrymmet med det högre trycket, till det med det lägre trycket. Den ena delen med riktig rumsövervakning, är att bestämma flödesriktningen på luften mellan utrymmena. Den andra delen är att bestämma hur fort luften passerar mellan rummen. Pressuran presenterar båda dessa parametrar, den visar riktning (positiv/negativ) och hastigheten. Negativt rumstryck är när luften går från hall / korridor in till patientrummet. Om luften går från patientrummet ut i hallen / korridoren är det positivt tryck i rummet, se fig 1. RUM HALL HALL RUM Figur 1- Negativt och Positivt rumstryck NEGATIVT POSITIVT Pressura informerar personalen när trycket i rummet är rätt, och ger larm när förhållandet är felaktigt. När trycket är inom ett säkert område, ges ett grönt ljus. Om det är utanför tillåtet område ges ett rött larmljus och ett larmljud. Pressura består av två delar. En sensor och en monitordel. Sensorn monteras över dörren till det isolerade rummet. Monitorn monteras vid dörren eller vid en kontroll och övervakningspanel för sjuksyster. Pressura mäter och presenterar trycket i rummet kontinuerligt. Del 1 - Användargrunder 3

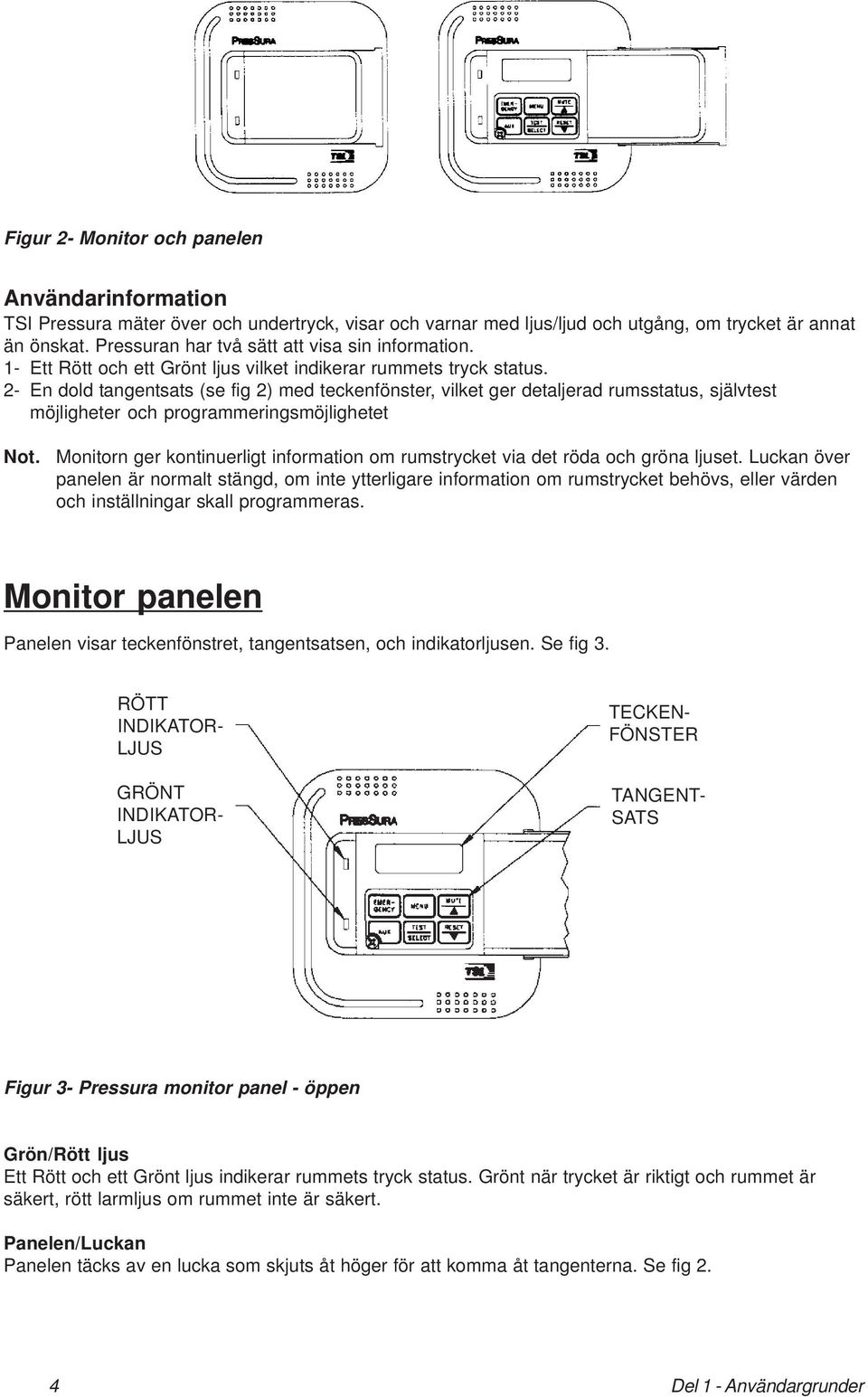

4 Figur 2- Monitor och panelen Användarinformation TSI Pressura mäter över och undertryck, visar och varnar med ljus/ljud och utgång, om trycket är annat än önskat. Pressuran har två sätt att visa sin information. 1- Ett Rött och ett Grönt ljus vilket indikerar rummets tryck status. 2- En dold tangentsats (se fig 2) med teckenfönster, vilket ger detaljerad rumsstatus, självtest möjligheter och programmeringsmöjlighetet Not. Monitorn ger kontinuerligt information om rumstrycket via det röda och gröna ljuset. Luckan över panelen är normalt stängd, om inte ytterligare information om rumstrycket behövs, eller värden och inställningar skall programmeras. Monitor panelen Panelen visar teckenfönstret, tangentsatsen, och indikatorljusen. Se fig 3. RÖTT INDIKATOR- LJUS GRÖNT INDIKATOR- LJUS TECKEN- FÖNSTER TANGENT- SATS Figur 3- Pressura monitor panel - öppen Grön/Rött ljus Ett Rött och ett Grönt ljus indikerar rummets tryck status. Grönt när trycket är riktigt och rummet är säkert, rött larmljus om rummet inte är säkert. Panelen/Luckan Panelen täcks av en lucka som skjuts åt höger för att komma åt tangenterna. Se fig 2. 4 Del 1 - Användargrunder

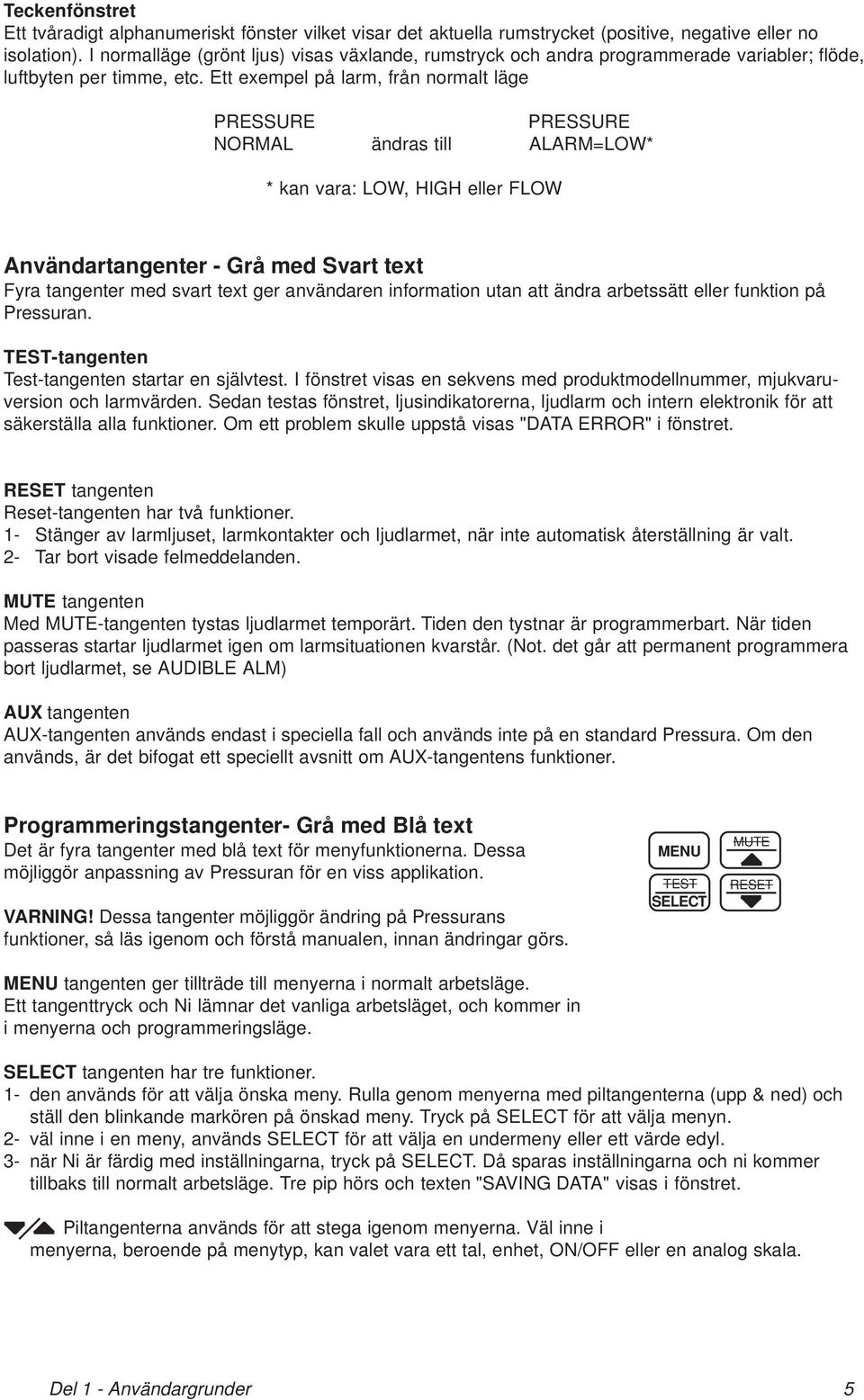

5 Teckenfönstret Ett tvåradigt alphanumeriskt fönster vilket visar det aktuella rumstrycket (positive, negative eller no isolation). I normalläge (grönt ljus) visas växlande, rumstryck och andra programmerade variabler; flöde, luftbyten per timme, etc. Ett exempel på larm, från normalt läge PRESSURE PRESSURE NORMAL ändras till ALARM=LOW* * kan vara: LOW, HIGH eller FLOW Användartangenter - Grå med Svart text Fyra tangenter med svart text ger användaren information utan att ändra arbetssätt eller funktion på Pressuran. TEST-tangenten Test-tangenten startar en självtest. I fönstret visas en sekvens med produktmodellnummer, mjukvaruversion och larmvärden. Sedan testas fönstret, ljusindikatorerna, ljudlarm och intern elektronik för att säkerställa alla funktioner. Om ett problem skulle uppstå visas "DATA ERROR" i fönstret. RESET tangenten Reset-tangenten har två funktioner. 1- Stänger av larmljuset, larmkontakter och ljudlarmet, när inte automatisk återställning är valt. 2- Tar bort visade felmeddelanden. MUTE tangenten Med MUTE-tangenten tystas ljudlarmet temporärt. Tiden den tystnar är programmerbart. När tiden passeras startar ljudlarmet igen om larmsituationen kvarstår. (Not. det går att permanent programmera bort ljudlarmet, se AUDIBLE ALM) AUX tangenten AUX-tangenten används endast i speciella fall och används inte på en standard Pressura. Om den används, är det bifogat ett speciellt avsnitt om AUX-tangentens funktioner. Programmeringstangenter- Grå med Blå text Det är fyra tangenter med blå text för menyfunktionerna. Dessa möjliggör anpassning av Pressuran för en viss applikation. VARNING! Dessa tangenter möjliggör ändring på Pressurans funktioner, så läs igenom och förstå manualen, innan ändringar görs. MENU tangenten ger tillträde till menyerna i normalt arbetsläge. Ett tangenttryck och Ni lämnar det vanliga arbetsläget, och kommer in i menyerna och programmeringsläge. MENU TEST SELECT MUTE RESET SELECT tangenten har tre funktioner. 1- den används för att välja önska meny. Rulla genom menyerna med piltangenterna (upp & ned) och ställ den blinkande markören på önskad meny. Tryck på SELECT för att välja menyn. 2- väl inne i en meny, används SELECT för att välja en undermeny eller ett värde edyl. 3- när Ni är färdig med inställningarna, tryck på SELECT. Då sparas inställningarna och ni kommer tillbaks till normalt arbetsläge. Tre pip hörs och texten "SAVING DATA" visas i fönstret. Piltangenterna används för att stega igenom menyerna. Väl inne i menyerna, beroende på menytyp, kan valet vara ett tal, enhet, ON/OFF eller en analog skala. Del 1 - Användargrunder 5

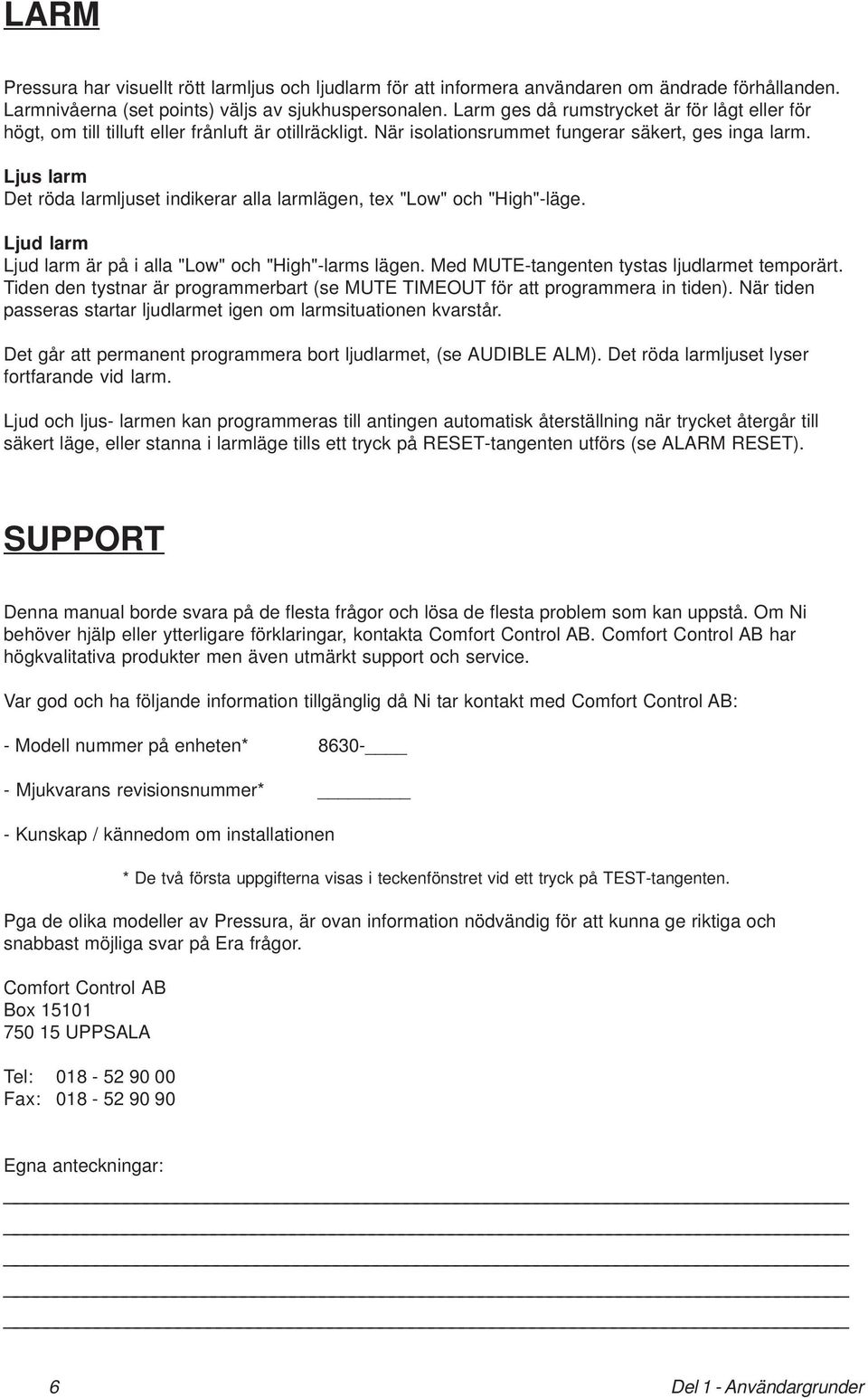

6 LARM Pressura har visuellt rött larmljus och ljudlarm för att informera användaren om ändrade förhållanden. Larmnivåerna (set points) väljs av sjukhuspersonalen. Larm ges då rumstrycket är för lågt eller för högt, om till tilluft eller frånluft är otillräckligt. När isolationsrummet fungerar säkert, ges inga larm. Ljus larm Det röda larmljuset indikerar alla larmlägen, tex "Low" och "High"-läge. Ljud larm Ljud larm är på i alla "Low" och "High"-larms lägen. Med MUTE-tangenten tystas ljudlarmet temporärt. Tiden den tystnar är programmerbart (se MUTE TIMEOUT för att programmera in tiden). När tiden passeras startar ljudlarmet igen om larmsituationen kvarstår. Det går att permanent programmera bort ljudlarmet, (se AUDIBLE ALM). Det röda larmljuset lyser fortfarande vid larm. Ljud och ljus- larmen kan programmeras till antingen automatisk återställning när trycket återgår till säkert läge, eller stanna i larmläge tills ett tryck på RESET-tangenten utförs (se ALARM RESET). SUPPORT Denna manual borde svara på de flesta frågor och lösa de flesta problem som kan uppstå. Om Ni behöver hjälp eller ytterligare förklaringar, kontakta Comfort Control AB. Comfort Control AB har högkvalitativa produkter men även utmärkt support och service. Var god och ha följande information tillgänglig då Ni tar kontakt med Comfort Control AB: - Modell nummer på enheten* Mjukvarans revisionsnummer* - Kunskap / kännedom om installationen * De två första uppgifterna visas i teckenfönstret vid ett tryck på TEST-tangenten. Pga de olika modeller av Pressura, är ovan information nödvändig för att kunna ge riktiga och snabbast möjliga svar på Era frågor. Comfort Control AB Box UPPSALA Tel: Fax: Egna anteckningar: 6 Del 1 - Användargrunder

7 Del 2 - Teknisk information Teknisk information Pressura är klar att använda efter en riktig installation. Sensorn är fabrikskalibrerad, klar att levereras och skall inte behöva justeras. Monitor enheten är programmerad med normal parametrar (default) som enkelt kan ändras för att passa andra applikationer. Denna tekniska del är skriven i fristående delar, för att slippa bläddra fram och tillbaka för att få svar på det Ni söker. Programmerings delen förklarar programmerings-tangenterna. En sekvens i programmering beskrivs. Denna sekvens är samma oberoende av vad Ni väljer att programmera. Menyer och innehåll listas upp och beskrivs. Alla tillgängliga för programmering och justering. Alla menyfunktioner är grupperade efter respektive meny, vilket betyder att alla kalibreringsfunktioner är i en meny, alarmfunktioner i en osv. Menyfunktioner och all tillhörande information inkl. programmeringsnamn, beskrivning av menyn, område på det Ni valt och hur Pressuran är förinställd vid leverans (default). Denna manual täcker två modeller av Pressura. Funktioner specefika för Pressura Premium (8630-PM) är tjockare skrivna i fig 6, och är identifierade som Premium funktion. Kalibrerings förfarande beskrivs, och vilken utrustnings som krävs för att kunna utföra en kalibrering på ett riktigt sätt. Justering av noll och en högre punkt (span) för att uppnå en noggrann kalibrering. Denna del beskriver även hur nollning av en TSI trycksensor, för kanaltrycksgivare, utförs. Underhåll och reparation beskriver alla rutiner för att underhålla utrustningen, tillsammans med en lista på utbytbara delar. Felsökning beskrivs i två delar: mekaniskt arbetssätt mekanisk påverkan. Många yttre faktorer påverkar hur Pressuran fungerar, så det är viktigt att först konstatera om enheten har yttre störningar tex externt larm som inte fungerar. Om inte det hjälper och problemen kvarstår, tex verkar mäta felaktigt, värdena är ostabila, blir nästa steg att se över inställningarna. Men se alltid först över de yttre mekaniska förhållandena innan några programmeringsjusteringar görs. PROGRAMMERING Programmering av Pressura är snabbt och lätt utfört om Ni är införstådd med funktionerna för tangenterna, och rätt procedur i programmeringen följs. Först beskrivs tangenterna se fig 4, sedan programmeringsföljden och sist ett exempel. MENU TEST SELECT MUTE RESET Figur 4- Programmeringstangenter Programmeringstangenter- Grå med Blå text Det är fyra tangenter med blå text för menyfunktionerna. Dessa möjliggör anpassning av Pressuran för en viss applikation. Dessa tangenter möjliggör ändring på Pressurans funktioner, så läs igenom och förstå manualen, innan ändringar görs. Del 2 - Teknisk information 7

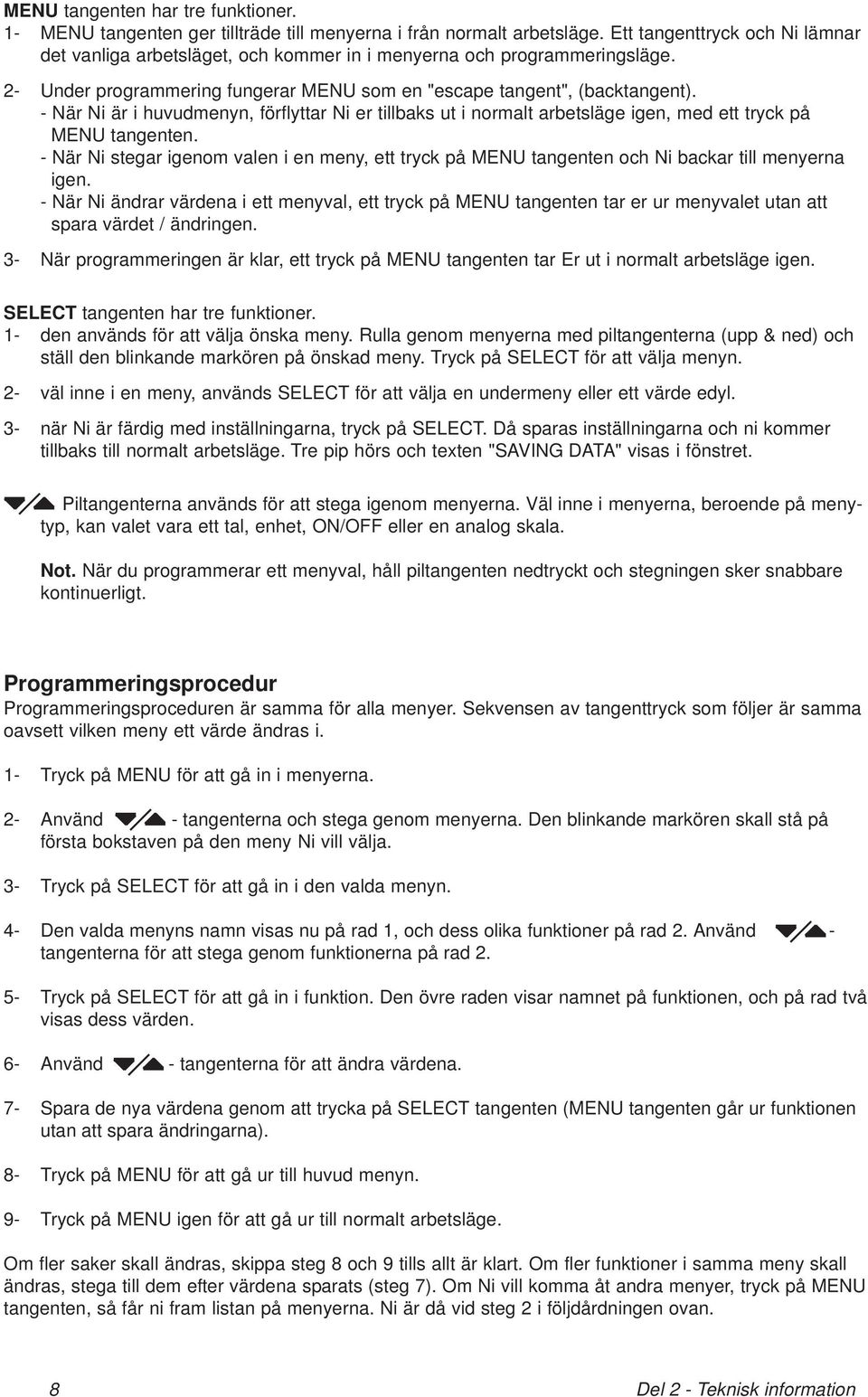

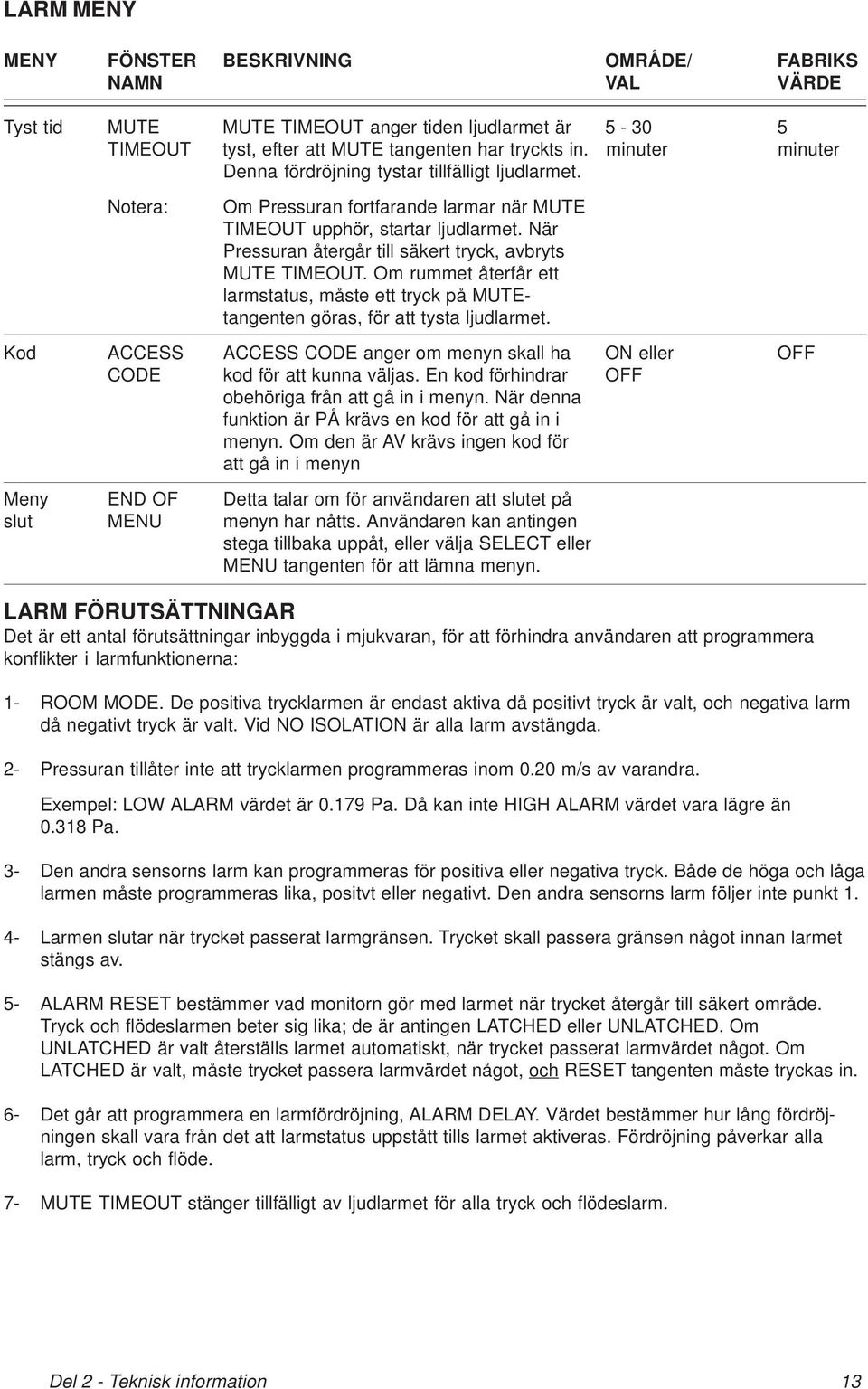

8 MENU tangenten har tre funktioner. 1- MENU tangenten ger tillträde till menyerna i från normalt arbetsläge. Ett tangenttryck och Ni lämnar det vanliga arbetsläget, och kommer in i menyerna och programmeringsläge. 2- Under programmering fungerar MENU som en "escape tangent", (backtangent). - När Ni är i huvudmenyn, förflyttar Ni er tillbaks ut i normalt arbetsläge igen, med ett tryck på MENU tangenten. - När Ni stegar igenom valen i en meny, ett tryck på MENU tangenten och Ni backar till menyerna igen. - När Ni ändrar värdena i ett menyval, ett tryck på MENU tangenten tar er ur menyvalet utan att spara värdet / ändringen. 3- När programmeringen är klar, ett tryck på MENU tangenten tar Er ut i normalt arbetsläge igen. SELECT tangenten har tre funktioner. 1- den används för att välja önska meny. Rulla genom menyerna med piltangenterna (upp & ned) och ställ den blinkande markören på önskad meny. Tryck på SELECT för att välja menyn. 2- väl inne i en meny, används SELECT för att välja en undermeny eller ett värde edyl. 3- när Ni är färdig med inställningarna, tryck på SELECT. Då sparas inställningarna och ni kommer tillbaks till normalt arbetsläge. Tre pip hörs och texten "SAVING DATA" visas i fönstret. Piltangenterna används för att stega igenom menyerna. Väl inne i menyerna, beroende på menytyp, kan valet vara ett tal, enhet, ON/OFF eller en analog skala. Not. När du programmerar ett menyval, håll piltangenten nedtryckt och stegningen sker snabbare kontinuerligt. Programmeringsprocedur Programmeringsproceduren är samma för alla menyer. Sekvensen av tangenttryck som följer är samma oavsett vilken meny ett värde ändras i. 1- Tryck på MENU för att gå in i menyerna. 2- Använd - tangenterna och stega genom menyerna. Den blinkande markören skall stå på första bokstaven på den meny Ni vill välja. 3- Tryck på SELECT för att gå in i den valda menyn. 4- Den valda menyns namn visas nu på rad 1, och dess olika funktioner på rad 2. Använd - tangenterna för att stega genom funktionerna på rad Tryck på SELECT för att gå in i funktion. Den övre raden visar namnet på funktionen, och på rad två visas dess värden. 6- Använd - tangenterna för att ändra värdena. 7- Spara de nya värdena genom att trycka på SELECT tangenten (MENU tangenten går ur funktionen utan att spara ändringarna). 8- Tryck på MENU för att gå ur till huvud menyn. 9- Tryck på MENU igen för att gå ur till normalt arbetsläge. Om fler saker skall ändras, skippa steg 8 och 9 tills allt är klart. Om fler funktioner i samma meny skall ändras, stega till dem efter värdena sparats (steg 7). Om Ni vill komma åt andra menyer, tryck på MENU tangenten, så får ni fram listan på menyerna. Ni är då vid steg 2 i följdårdningen ovan. 8 Del 2 - Teknisk information

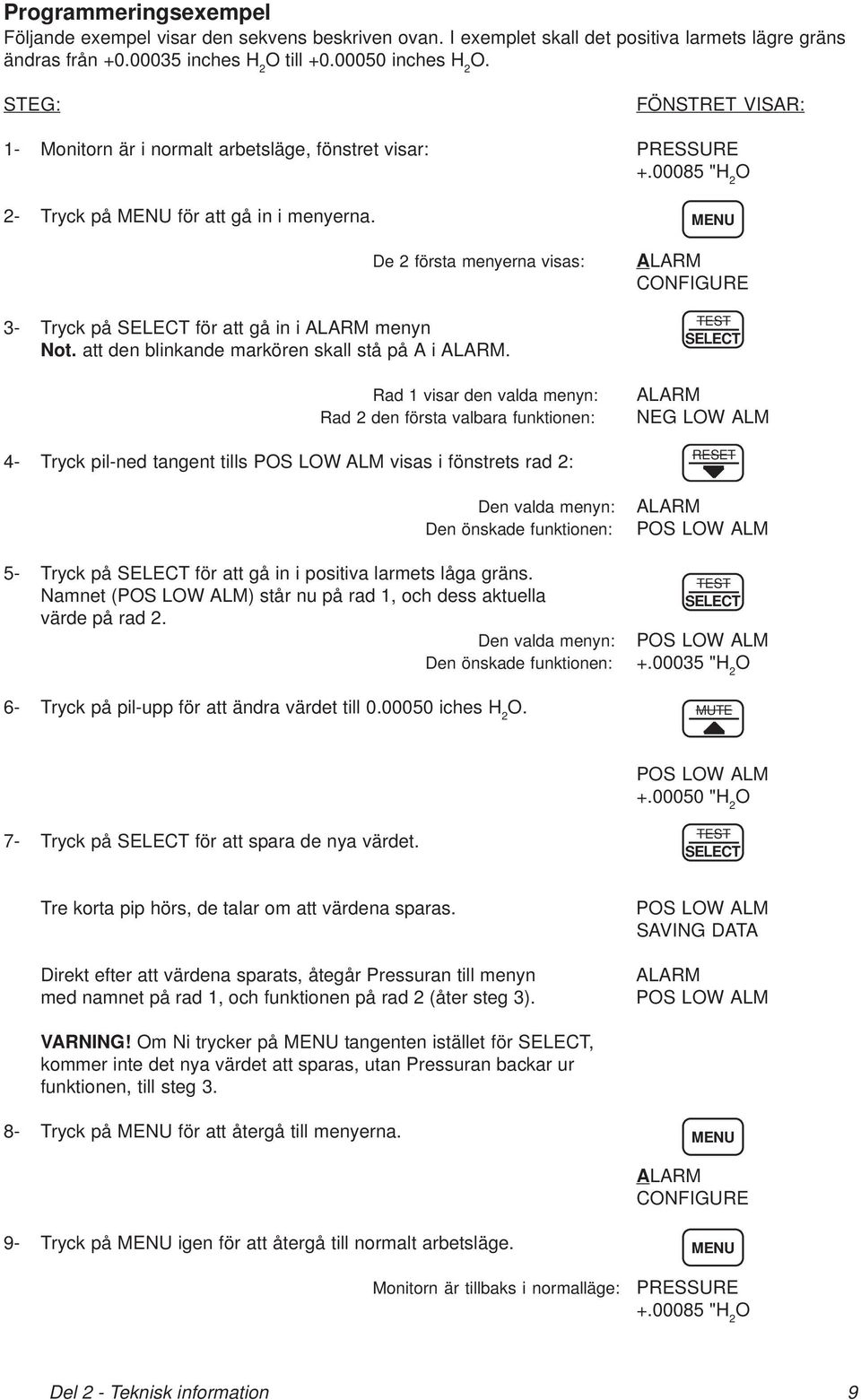

9 Programmeringsexempel Följande exempel visar den sekvens beskriven ovan. I exemplet skall det positiva larmets lägre gräns ändras från inches H 2 O till inches H 2 O. STEG: FÖNSTRET VISAR: 1- Monitorn är i normalt arbetsläge, fönstret visar: PRESSURE "H 2 O 2- Tryck på MENU för att gå in i menyerna. De 2 första menyerna visas: 3- Tryck på SELECT för att gå in i ALARM menyn Not. att den blinkande markören skall stå på A i ALARM. Rad 1 visar den valda menyn: Rad 2 den första valbara funktionen: 4- Tryck pil-ned tangent tills POS LOW ALM visas i fönstrets rad 2: Den valda menyn: Den önskade funktionen: 5- Tryck på SELECT för att gå in i positiva larmets låga gräns. Namnet (POS LOW ALM) står nu på rad 1, och dess aktuella värde på rad 2. Den valda menyn: Den önskade funktionen: 6- Tryck på pil-upp för att ändra värdet till iches H 2 O. MENU ALARM CONFIGURE TEST SELECT ALARM NEG LOW ALM RESET ALARM POS LOW ALM TEST SELECT POS LOW ALM "H 2 O MUTE POS LOW ALM "H 2 O 7- Tryck på SELECT för att spara de nya värdet. TEST SELECT Tre korta pip hörs, de talar om att värdena sparas. Direkt efter att värdena sparats, åtegår Pressuran till menyn med namnet på rad 1, och funktionen på rad 2 (åter steg 3). POS LOW ALM SAVING DATA ALARM POS LOW ALM VARNING! Om Ni trycker på MENU tangenten istället för SELECT, kommer inte det nya värdet att sparas, utan Pressuran backar ur funktionen, till steg Tryck på MENU för att återgå till menyerna. MENU ALARM CONFIGURE 9- Tryck på MENU igen för att återgå till normalt arbetsläge. Monitorn är tillbaks i normalläge: MENU PRESSURE "H 2 O Del 2 - Teknisk information 9

10 Menyer och dess innehåll Pressura är flexibel och kan anpassas efter Era behov. Denna del listar alla tillgängliga menyer. Ändringar görs via tangenterna eller om kommunikation via RS-485 är upprättad, från ett kommunikationsprogram. Om du är obekand med programmeringsproceduren, se avsnittet om det på sid 6. Detta avsnitt berör: -Komplett lista över menyerna och dess innehåll -Ger menynamnet eller funktionsnamnet. -Defingerar varje menys olika funktioner, vad de gör, hur de gör det osv. -Ger området på värdena som kan programmeras. -Talar om de förprogrammerade värdena från fabrik (default). Alla menyfunktioner är grupperade efter respektive meny, vilket betyder att alla kalibreringsfunktioner är i en meny, alarmfunktioner i en osv. Manualen följer menyerna i den årdning de programmeras i monitorn. Menyerna är grupperade efter meny, och sedan efter menyfunktion, inte i alfabetisk ordning. Fig. 5 visar en tabell över modell 8630-SM stantrard monitorns menyer. Fig. 6 visar de extra menyer (i fet stil) tillgängliga på modell 8630-PM Premium monitorn. Här visas menyerna med understruken text, och dess innehåll under i kollumner nedåt. ALARM CONFIGURE CALIBRATION INTERFACE DIAGNOSTICS NEG LOW ALM ROOM MODE SENSOR ZERO OUTPUT RANGE SENSOR INPUT NEG HIGH ALM DISPLAY AVG SENSOR SPAN OUTPUT SIG SENSOR STAT POS LOW ALM UNITS ELEVATION ACCESS CODE ANALOG OUT POS HIGH ALM ACCESS CODE ACCESS CODE KEY INPUT ALARM RESET LOW ALM REL AUDIBLE ALM ACCESS CODE ALARM DELEY MUTE TIMEOUT ACCESS CODE Figur 5- Menyer och funktioner - Modell 8630-SM Standard Monitor ALARM CONFIGURE CALIBRATION INTERFACE DIAGNOSTICS NEG LOW ALM ROOM MODE SENSOR ZERO NET PROTOCOL SENSOR INPUT NEG HIGH ALM DISPLAY AVG SENSOR SPAN NET ADDRESS SENSOR STAT POS LOW ALM UNITS FLOW ZERO OUTPUT RANGE ANALOG OUT POS HIGH ALM DUCT AREA 2SENSOR ZERO OUTOUT SIG KEY INPUT MIN CFM ALM ROOM VOLUME 2SENSOR SPAN ACCESS CODE FLOW INPUT 2 LOW ALM 2 SENSOR ELEVATION 2SENSOR IN 2 HIGH ALM ACCESS CODE ACCESS CODE 2SENSOR STAT ALARM RESET LOW ALM REL AUDIBLE ALM HIGH ALM REL ALARM DELEY ACCESS CODE MUTE TIMEOUT ACCESS CODE Figur 6- Menyer och funktioner - Modell 8630-PM Premium Monitor 10 Del 2 - Teknisk information

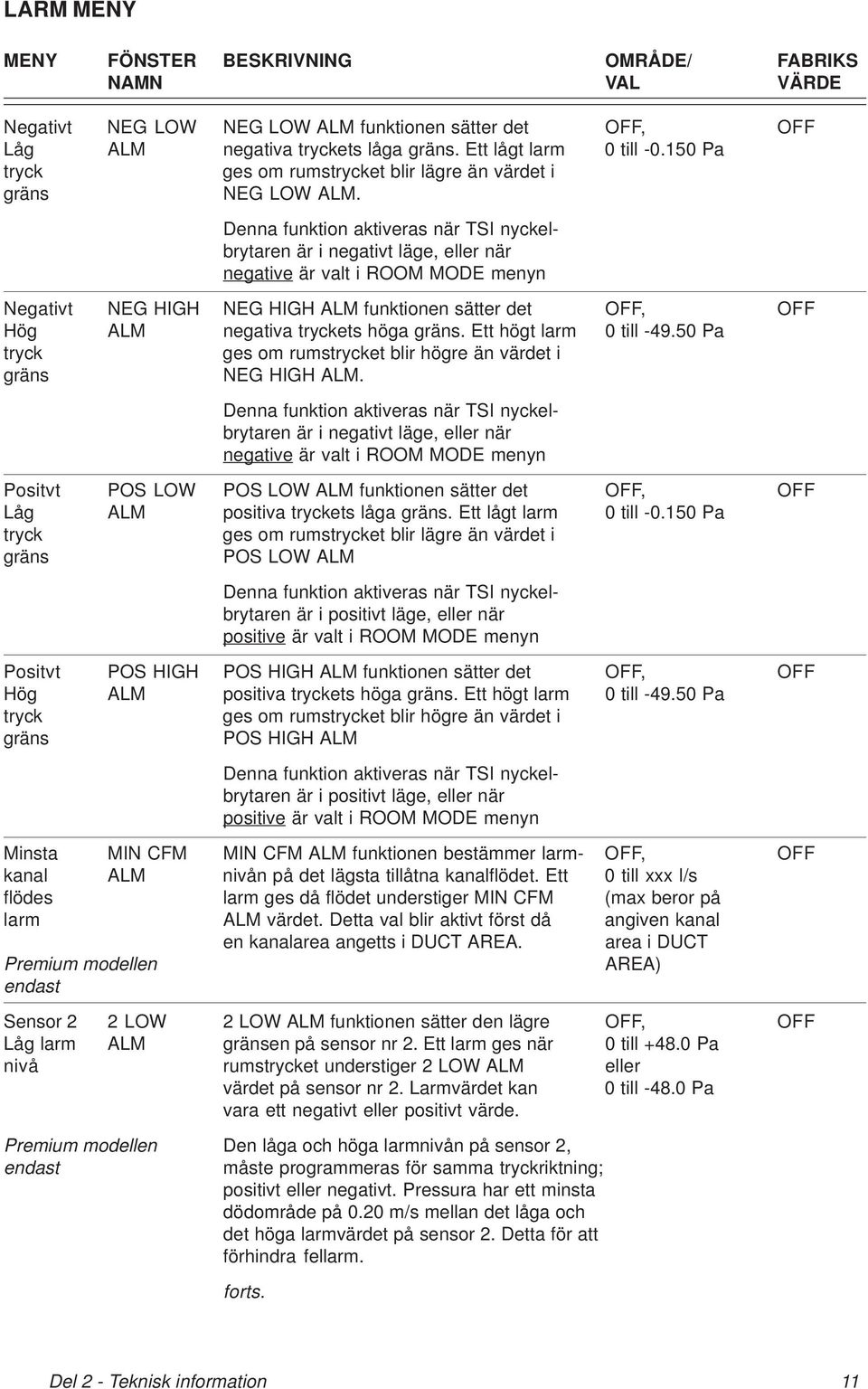

11 LARM MENY MENY FÖNSTER BESKRIVNING OMRÅDE/ FABRIKS NAMN VAL VÄRDE Negativt NEG LOW NEG LOW ALM funktionen sätter det OFF, OFF Låg ALM negativa tryckets låga gräns. Ett lågt larm 0 till Pa tryck ges om rumstrycket blir lägre än värdet i gräns NEG LOW ALM. Denna funktion aktiveras när TSI nyckelbrytaren är i negativt läge, eller när negative är valt i ROOM MODE menyn Negativt NEG HIGH NEG HIGH ALM funktionen sätter det OFF, OFF Hög ALM negativa tryckets höga gräns. Ett högt larm 0 till Pa tryck ges om rumstrycket blir högre än värdet i gräns NEG HIGH ALM. Denna funktion aktiveras när TSI nyckelbrytaren är i negativt läge, eller när negative är valt i ROOM MODE menyn Positvt POS LOW POS LOW ALM funktionen sätter det OFF, OFF Låg ALM positiva tryckets låga gräns. Ett lågt larm 0 till Pa tryck ges om rumstrycket blir lägre än värdet i gräns POS LOW ALM Denna funktion aktiveras när TSI nyckelbrytaren är i positivt läge, eller när positive är valt i ROOM MODE menyn Positvt POS HIGH POS HIGH ALM funktionen sätter det OFF, OFF Hög ALM positiva tryckets höga gräns. Ett högt larm 0 till Pa tryck ges om rumstrycket blir högre än värdet i gräns POS HIGH ALM Denna funktion aktiveras när TSI nyckelbrytaren är i positivt läge, eller när positive är valt i ROOM MODE menyn Minsta MIN CFM MIN CFM ALM funktionen bestämmer larm- OFF, OFF kanal ALM nivån på det lägsta tillåtna kanalflödet. Ett 0 till xxx l/s flödes larm ges då flödet understiger MIN CFM (max beror på larm ALM värdet. Detta val blir aktivt först då angiven kanal en kanalarea angetts i DUCT AREA. area i DUCT Premium modellen AREA) endast Sensor 2 2 LOW 2 LOW ALM funktionen sätter den lägre OFF, OFF Låg larm ALM gränsen på sensor nr 2. Ett larm ges när 0 till Pa nivå rumstrycket understiger 2 LOW ALM eller värdet på sensor nr 2. Larmvärdet kan 0 till Pa vara ett negativt eller positivt värde. Premium modellen Den låga och höga larmnivån på sensor 2, endast måste programmeras för samma tryckriktning; positivt eller negativt. Pressura har ett minsta dödområde på 0.20 m/s mellan det låga och det höga larmvärdet på sensor 2. Detta för att förhindra fellarm. forts. Del 2 - Teknisk information 11

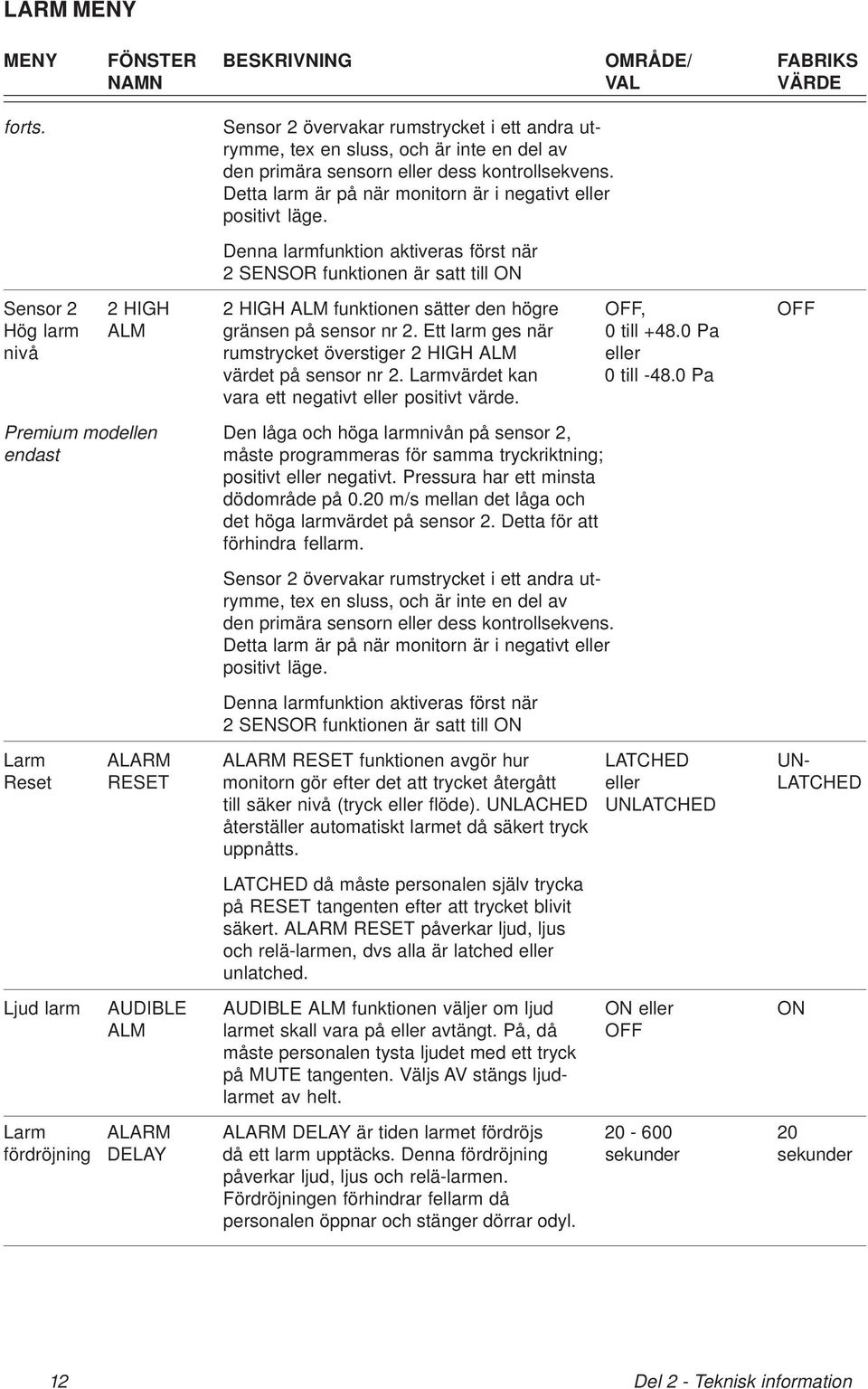

12 LARM MENY MENY FÖNSTER BESKRIVNING OMRÅDE/ FABRIKS NAMN VAL VÄRDE forts. Sensor 2 övervakar rumstrycket i ett andra utrymme, tex en sluss, och är inte en del av den primära sensorn eller dess kontrollsekvens. Detta larm är på när monitorn är i negativt eller positivt läge. Denna larmfunktion aktiveras först när 2 SENSOR funktionen är satt till ON Sensor 2 2 HIGH 2 HIGH ALM funktionen sätter den högre OFF, OFF Hög larm ALM gränsen på sensor nr 2. Ett larm ges när 0 till Pa nivå rumstrycket överstiger 2 HIGH ALM eller värdet på sensor nr 2. Larmvärdet kan 0 till Pa vara ett negativt eller positivt värde. Premium modellen Den låga och höga larmnivån på sensor 2, endast måste programmeras för samma tryckriktning; positivt eller negativt. Pressura har ett minsta dödområde på 0.20 m/s mellan det låga och det höga larmvärdet på sensor 2. Detta för att förhindra fellarm. Sensor 2 övervakar rumstrycket i ett andra utrymme, tex en sluss, och är inte en del av den primära sensorn eller dess kontrollsekvens. Detta larm är på när monitorn är i negativt eller positivt läge. Denna larmfunktion aktiveras först när 2 SENSOR funktionen är satt till ON Larm ALARM ALARM RESET funktionen avgör hur LATCHED UN- Reset RESET monitorn gör efter det att trycket återgått eller LATCHED till säker nivå (tryck eller flöde). UNLACHED UNLATCHED återställer automatiskt larmet då säkert tryck uppnåtts. LATCHED då måste personalen själv trycka på RESET tangenten efter att trycket blivit säkert. ALARM RESET påverkar ljud, ljus och relä-larmen, dvs alla är latched eller unlatched. Ljud larm AUDIBLE AUDIBLE ALM funktionen väljer om ljud ON eller ON ALM larmet skall vara på eller avtängt. På, då OFF måste personalen tysta ljudet med ett tryck på MUTE tangenten. Väljs AV stängs ljudlarmet av helt. Larm ALARM ALARM DELAY är tiden larmet fördröjs fördröjning DELAY då ett larm upptäcks. Denna fördröjning sekunder sekunder påverkar ljud, ljus och relä-larmen. Fördröjningen förhindrar fellarm då personalen öppnar och stänger dörrar odyl. 12 Del 2 - Teknisk information

13 LARM MENY MENY FÖNSTER BESKRIVNING OMRÅDE/ FABRIKS NAMN VAL VÄRDE Tyst tid MUTE MUTE TIMEOUT anger tiden ljudlarmet är TIMEOUT tyst, efter att MUTE tangenten har tryckts in. minuter minuter Denna fördröjning tystar tillfälligt ljudlarmet. Notera: Om Pressuran fortfarande larmar när MUTE TIMEOUT upphör, startar ljudlarmet. När Pressuran återgår till säkert tryck, avbryts MUTE TIMEOUT. Om rummet återfår ett larmstatus, måste ett tryck på MUTEtangenten göras, för att tysta ljudlarmet. Kod ACCESS ACCESS CODE anger om menyn skall ha ON eller OFF CODE kod för att kunna väljas. En kod förhindrar OFF obehöriga från att gå in i menyn. När denna funktion är PÅ krävs en kod för att gå in i menyn. Om den är AV krävs ingen kod för att gå in i menyn Meny END OF Detta talar om för användaren att slutet på slut MENU menyn har nåtts. Användaren kan antingen stega tillbaka uppåt, eller välja SELECT eller MENU tangenten för att lämna menyn. LARM FÖRUTSÄTTNINGAR Det är ett antal förutsättningar inbyggda i mjukvaran, för att förhindra användaren att programmera konflikter i larmfunktionerna: 1- ROOM MODE. De positiva trycklarmen är endast aktiva då positivt tryck är valt, och negativa larm då negativt tryck är valt. Vid NO ISOLATION är alla larm avstängda. 2- Pressuran tillåter inte att trycklarmen programmeras inom 0.20 m/s av varandra. Exempel: LOW ALARM värdet är Pa. Då kan inte HIGH ALARM värdet vara lägre än Pa. 3- Den andra sensorns larm kan programmeras för positiva eller negativa tryck. Både de höga och låga larmen måste programmeras lika, positvt eller negativt. Den andra sensorns larm följer inte punkt Larmen slutar när trycket passerat larmgränsen. Trycket skall passera gränsen något innan larmet stängs av. 5- ALARM RESET bestämmer vad monitorn gör med larmet när trycket återgår till säkert område. Tryck och flödeslarmen beter sig lika; de är antingen LATCHED eller UNLATCHED. Om UNLATCHED är valt återställs larmet automatiskt, när trycket passerat larmvärdet något. Om LATCHED är valt, måste trycket passera larmvärdet något, och RESET tangenten måste tryckas in. 6- Det går att programmera en larmfördröjning, ALARM DELAY. Värdet bestämmer hur lång fördröjningen skall vara från det att larmstatus uppstått tills larmet aktiveras. Fördröjning påverkar alla larm, tryck och flöde. 7- MUTE TIMEOUT stänger tillfälligt av ljudlarmet för alla tryck och flödeslarm. Del 2 - Teknisk information 13

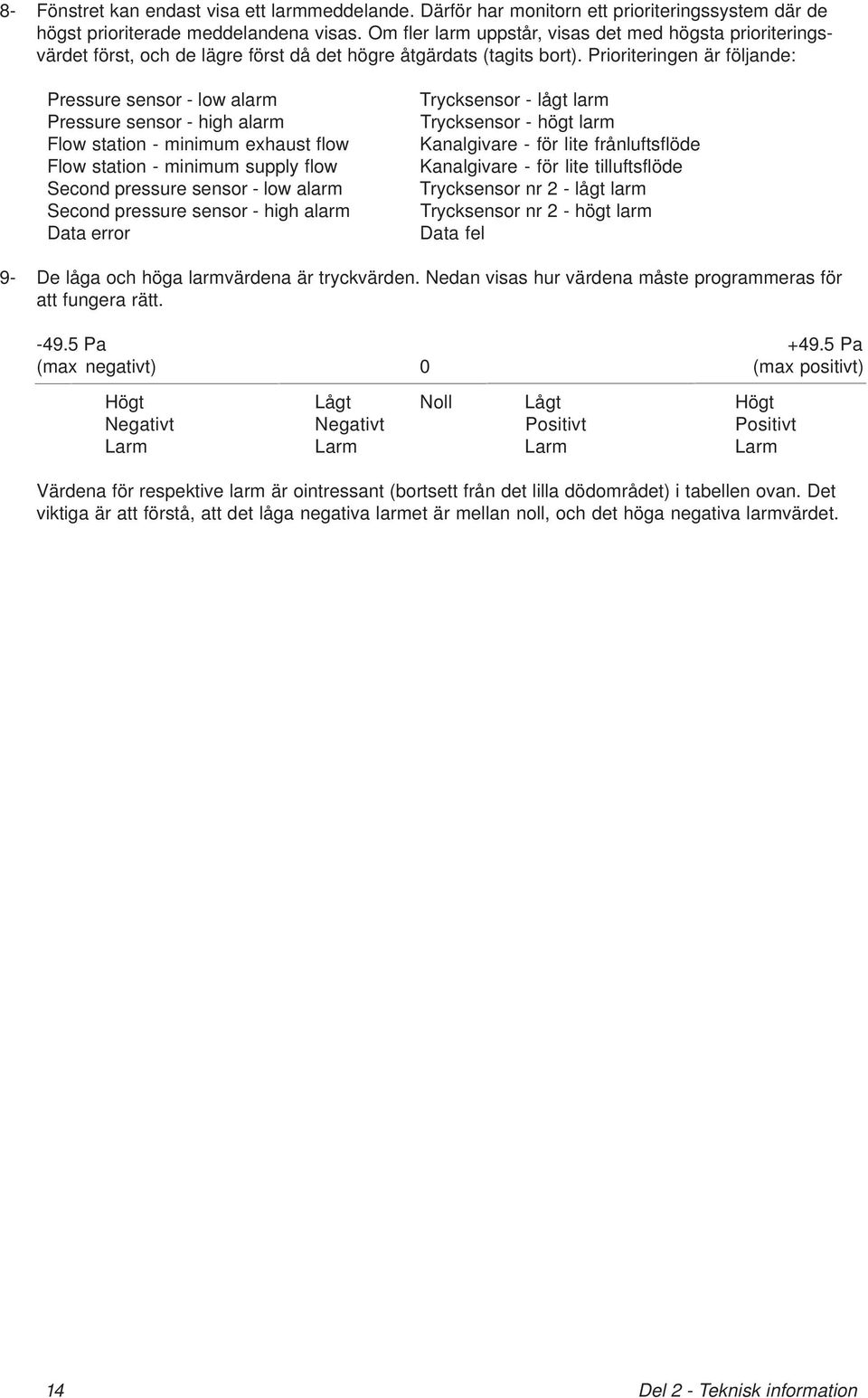

14 8- Fönstret kan endast visa ett larmmeddelande. Därför har monitorn ett prioriteringssystem där de högst prioriterade meddelandena visas. Om fler larm uppstår, visas det med högsta prioriteringsvärdet först, och de lägre först då det högre åtgärdats (tagits bort). Prioriteringen är följande: Pressure sensor - low alarm Pressure sensor - high alarm Flow station - minimum exhaust flow Flow station - minimum supply flow Second pressure sensor - low alarm Second pressure sensor - high alarm Data error Trycksensor - lågt larm Trycksensor - högt larm Kanalgivare - för lite frånluftsflöde Kanalgivare - för lite tilluftsflöde Trycksensor nr 2 - lågt larm Trycksensor nr 2 - högt larm Data fel 9- De låga och höga larmvärdena är tryckvärden. Nedan visas hur värdena måste programmeras för att fungera rätt Pa Pa (max negativt) 0 (max positivt) Högt Lågt Noll Lågt Högt Negativt Negativt Positivt Positivt Larm Larm Larm Larm Värdena för respektive larm är ointressant (bortsett från det lilla dödområdet) i tabellen ovan. Det viktiga är att förstå, att det låga negativa larmet är mellan noll, och det höga negativa larmvärdet. 14 Del 2 - Teknisk information

15 KONFIGURERINGS MENY MENY FÖNSTER BESKRIVNING OMRÅDE/ FABRIKS NAMN VAL VÄRDE Rums ROOM ROOM MODE väljer riktningen på rums- KEY SWITCH, Negative Läge MODE trycket. Denna funktion aktiverar alla valda NEGATIVE, tryckriktningsrelaterade larm. Väljs key POITIVE, switch kan en extern nyckelomkopplare NO ISOLATION användas för att välja tryckrikning. Fönster DISPLAY DISPLAY AVG anger under hur lång tid 0.75, 1, 2, 3, 5, 20 sek. dämpning AVG monitorn skall mäta, ta medeltalet för att 10, 20 eller 40 sedan presentera värdet i fönstret. Värdet sekunder kan vara mellan 0,75 och 40 sekunder. Ju högre värde, desto stabilare tal i fönstret. Enheter UNITS I UNITS menyn anges enheten monitorn FT/MIN, m/s "H 2 O visar alla värden i (förutom kalibrerings "H 2 O, Pa, span). Enheten väljs för alla menyer, mm H 2 O funktioner, larm, flöden, etc. Kanal DUCT DUCT AREA anger kanal arean. Kanal m 2 0 area AREA arean måste anges för att monitorn skall kunna räkna ut flödet in/ut från rummet. Premium modellen Denna funktion kräver en kanalgivare TSI endast "flow station". När kanalarean har angets visar fönstret automatiskt flödet som en del av sekvensen (dock ej om noll angets). Om Pressuran visar Engelska enheter, måste arean anges i kvadrat fot (sq ft). Vid metriska enheter anges arean i kvadrat meter (m 2 ). Pressuran räknar inte ut arean. Arean räknas ut och matas sedan in. Rums ROOM ROOM VOLUME anger volymen på m 3 0 volym VOLUME rummet, vilket används för att räkna ut antal luftbyten per timme. Premium modellen Anges ett volym värde läggs funktionen Pressuran endast till i fönstersekvensen automatiskt (dock räknar inte ut ej om noll angets). Om Pressuran visar volymen. Engelska enheter, måste volymen anges Volymen i kubik fot. Vid metriska enheter anges räknas ut och volymen i kubik meter m 3. matas sedan in. 2 sensorer 2 SENSOR Denna funktion kopplar på eller av ON eller OFF funktionen med 2 sensorer. Funktionen OFF Premium modellen kräver att en andra trycksensor kopplas endast in för att fungera. När denna funktion aktiveras visas även trycket från sensor 2 i fönstersekvensen, och den aktiverar 2 LOW och 2 HIGH ALM larmen. Kod ACCESS ACCESS CODE anger om menyn skall ha ON eller OFF CODE kod för att kunna väljas. En kod förhindrar OFF obehöriga från att gå in i menyn. När denna funktion är PÅ krävs en kod för att gå in i menyn. Om den är AV krävs ingen kod för att gå in i menyn Meny END OF Detta talar om för användaren att slutet på slut MENU menyn har nåtts. Användaren kan antingen stega tillbaka uppåt, eller välja SELECT eller MENU tangenten för att lämna menyn. Del 2 - Teknisk information 15

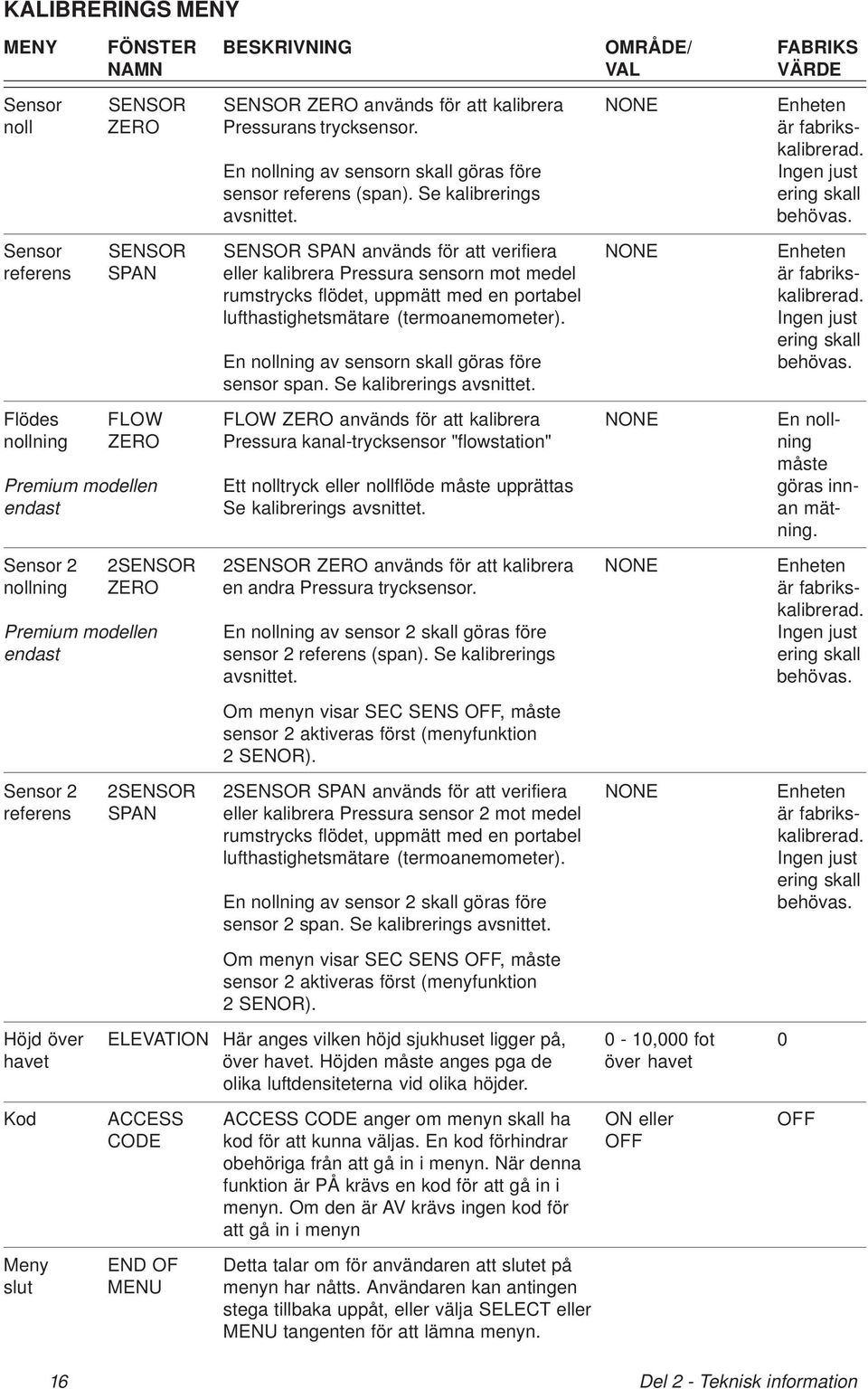

16 KALIBRERINGS MENY MENY FÖNSTER BESKRIVNING OMRÅDE/ FABRIKS NAMN VAL VÄRDE Sensor SENSOR SENSOR ZERO används för att kalibrera NONE Enheten noll ZERO Pressurans trycksensor. är fabrikskalibrerad. En nollning av sensorn skall göras före Ingen just sensor referens (span). Se kalibrerings ering skall avsnittet. behövas. Sensor SENSOR SENSOR SPAN används för att verifiera NONE Enheten referens SPAN eller kalibrera Pressura sensorn mot medel är fabriksrumstrycks flödet, uppmätt med en portabel kalibrerad. lufthastighetsmätare (termoanemometer). Ingen just ering skall En nollning av sensorn skall göras före behövas. sensor span. Se kalibrerings avsnittet. Flödes FLOW FLOW ZERO används för att kalibrera NONE En nollnollning ZERO Pressura kanal-trycksensor "flowstation" ning måste Premium modellen Ett nolltryck eller nollflöde måste upprättas göras innendast Se kalibrerings avsnittet. an mätning. Sensor 2 2SENSOR 2SENSOR ZERO används för att kalibrera NONE Enheten nollning ZERO en andra Pressura trycksensor. är fabrikskalibrerad. Premium modellen En nollning av sensor 2 skall göras före Ingen just endast sensor 2 referens (span). Se kalibrerings ering skall avsnittet. behövas. Om menyn visar SEC SENS OFF, måste sensor 2 aktiveras först (menyfunktion 2 SENOR). Sensor 2 2SENSOR 2SENSOR SPAN används för att verifiera NONE Enheten referens SPAN eller kalibrera Pressura sensor 2 mot medel är fabriksrumstrycks flödet, uppmätt med en portabel kalibrerad. lufthastighetsmätare (termoanemometer). Ingen just ering skall En nollning av sensor 2 skall göras före behövas. sensor 2 span. Se kalibrerings avsnittet. Om menyn visar SEC SENS OFF, måste sensor 2 aktiveras först (menyfunktion 2 SENOR). Höjd över ELEVATION Här anges vilken höjd sjukhuset ligger på, 0-10,000 fot 0 havet över havet. Höjden måste anges pga de över havet olika luftdensiteterna vid olika höjder. Kod ACCESS ACCESS CODE anger om menyn skall ha ON eller OFF CODE kod för att kunna väljas. En kod förhindrar OFF obehöriga från att gå in i menyn. När denna funktion är PÅ krävs en kod för att gå in i menyn. Om den är AV krävs ingen kod för att gå in i menyn Meny END OF Detta talar om för användaren att slutet på slut MENU menyn har nåtts. Användaren kan antingen stega tillbaka uppåt, eller välja SELECT eller MENU tangenten för att lämna menyn. 16 Del 2 - Teknisk information

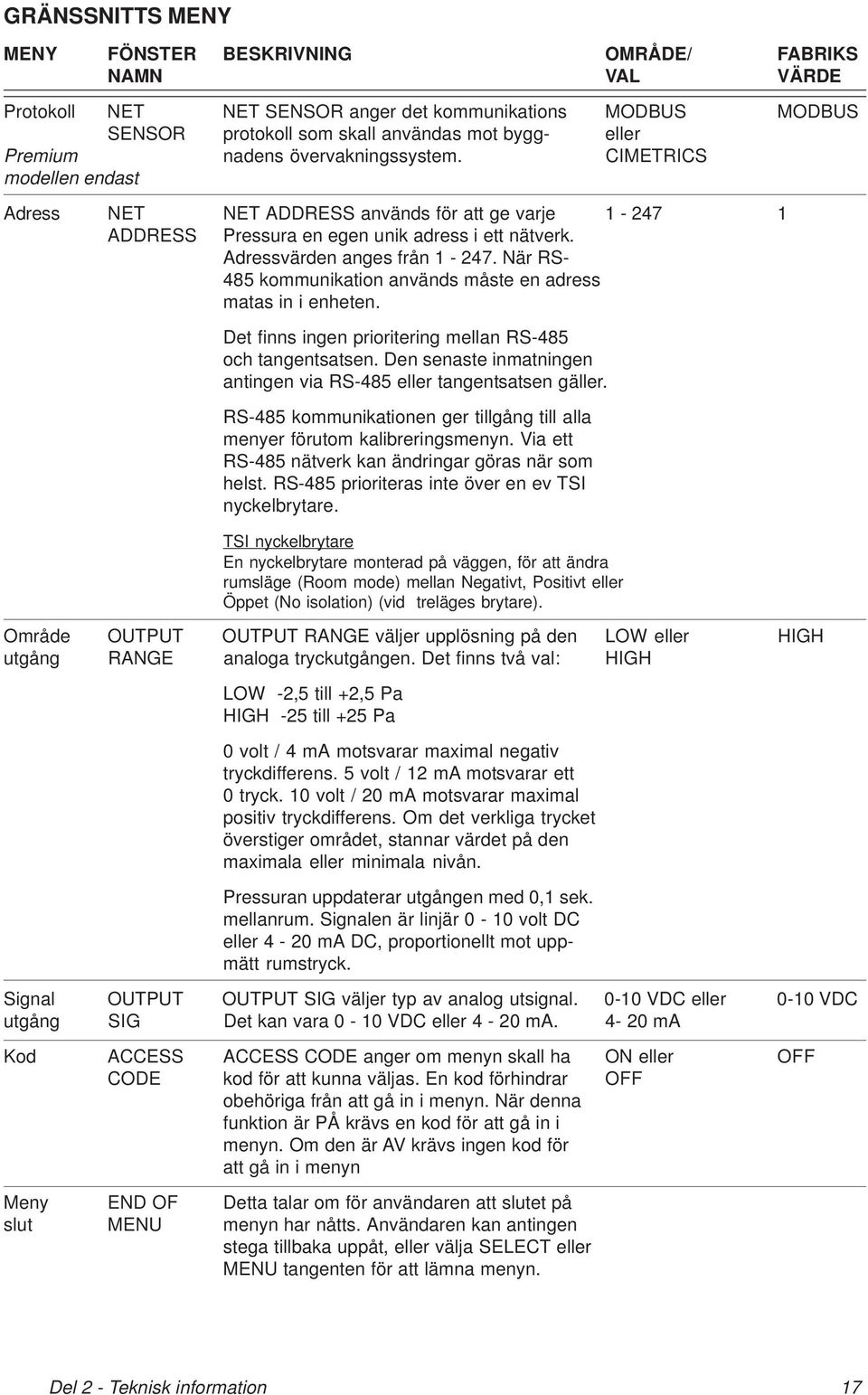

17 GRÄNSSNITTS MENY MENY FÖNSTER BESKRIVNING OMRÅDE/ FABRIKS NAMN VAL VÄRDE Protokoll NET NET SENSOR anger det kommunikations MODBUS MODBUS SENSOR protokoll som skall användas mot bygg- eller Premium nadens övervakningssystem. CIMETRICS modellen endast Adress NET NET ADDRESS används för att ge varje ADDRESS Pressura en egen unik adress i ett nätverk. Adressvärden anges från När RS- 485 kommunikation används måste en adress matas in i enheten. Det finns ingen prioritering mellan RS-485 och tangentsatsen. Den senaste inmatningen antingen via RS-485 eller tangentsatsen gäller. RS-485 kommunikationen ger tillgång till alla menyer förutom kalibreringsmenyn. Via ett RS-485 nätverk kan ändringar göras när som helst. RS-485 prioriteras inte över en ev TSI nyckelbrytare. TSI nyckelbrytare En nyckelbrytare monterad på väggen, för att ändra rumsläge (Room mode) mellan Negativt, Positivt eller Öppet (No isolation) (vid treläges brytare). Område OUTPUT OUTPUT RANGE väljer upplösning på den LOW eller HIGH utgång RANGE analoga tryckutgången. Det finns två val: HIGH LOW -2,5 till +2,5 Pa HIGH -25 till +25 Pa 0 volt / 4 ma motsvarar maximal negativ tryckdifferens. 5 volt / 12 ma motsvarar ett 0 tryck. 10 volt / 20 ma motsvarar maximal positiv tryckdifferens. Om det verkliga trycket överstiger området, stannar värdet på den maximala eller minimala nivån. Pressuran uppdaterar utgången med 0,1 sek. mellanrum. Signalen är linjär 0-10 volt DC eller 4-20 ma DC, proportionellt mot uppmätt rumstryck. Signal OUTPUT OUTPUT SIG väljer typ av analog utsignal VDC eller 0-10 VDC utgång SIG Det kan vara 0-10 VDC eller 4-20 ma ma Kod ACCESS ACCESS CODE anger om menyn skall ha ON eller OFF CODE kod för att kunna väljas. En kod förhindrar OFF obehöriga från att gå in i menyn. När denna funktion är PÅ krävs en kod för att gå in i menyn. Om den är AV krävs ingen kod för att gå in i menyn Meny END OF Detta talar om för användaren att slutet på slut MENU menyn har nåtts. Användaren kan antingen stega tillbaka uppåt, eller välja SELECT eller MENU tangenten för att lämna menyn. Del 2 - Teknisk information 17

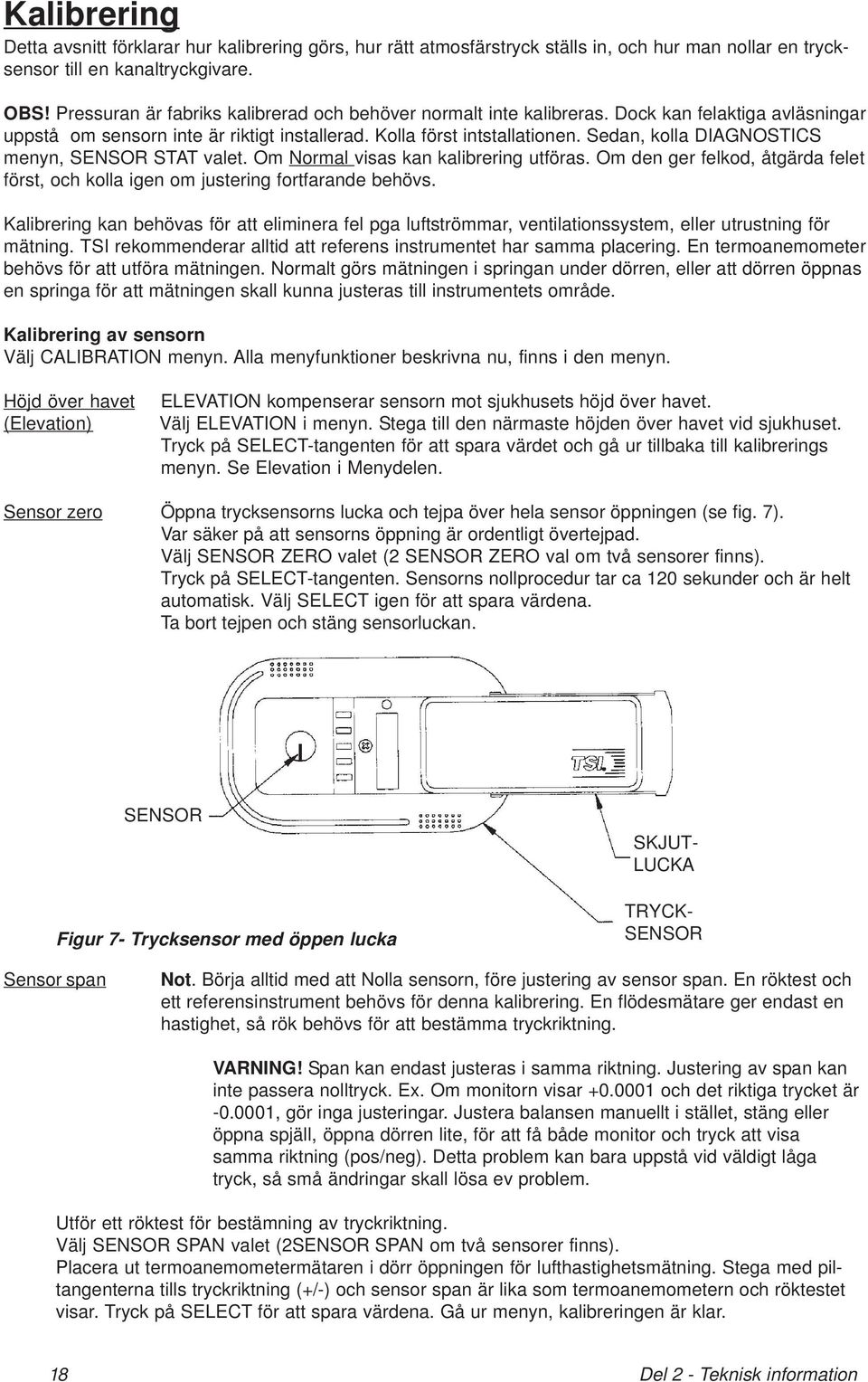

18 Kalibrering Detta avsnitt förklarar hur kalibrering görs, hur rätt atmosfärstryck ställs in, och hur man nollar en trycksensor till en kanaltryckgivare. OBS! Pressuran är fabriks kalibrerad och behöver normalt inte kalibreras. Dock kan felaktiga avläsningar uppstå om sensorn inte är riktigt installerad. Kolla först intstallationen. Sedan, kolla DIAGNOSTICS menyn, SENSOR STAT valet. Om Normal visas kan kalibrering utföras. Om den ger felkod, åtgärda felet först, och kolla igen om justering fortfarande behövs. Kalibrering kan behövas för att eliminera fel pga luftströmmar, ventilationssystem, eller utrustning för mätning. TSI rekommenderar alltid att referens instrumentet har samma placering. En termoanemometer behövs för att utföra mätningen. Normalt görs mätningen i springan under dörren, eller att dörren öppnas en springa för att mätningen skall kunna justeras till instrumentets område. Kalibrering av sensorn Välj CALIBRATION menyn. Alla menyfunktioner beskrivna nu, finns i den menyn. Höjd över havet (Elevation) ELEVATION kompenserar sensorn mot sjukhusets höjd över havet. Välj ELEVATION i menyn. Stega till den närmaste höjden över havet vid sjukhuset. Tryck på SELECT-tangenten för att spara värdet och gå ur tillbaka till kalibrerings menyn. Se Elevation i Menydelen. Sensor zero Öppna trycksensorns lucka och tejpa över hela sensor öppningen (se fig. 7). Var säker på att sensorns öppning är ordentligt övertejpad. Välj SENSOR ZERO valet (2 SENSOR ZERO val om två sensorer finns). Tryck på SELECT-tangenten. Sensorns nollprocedur tar ca 120 sekunder och är helt automatisk. Välj SELECT igen för att spara värdena. Ta bort tejpen och stäng sensorluckan. SENSOR Figur 7- Trycksensor med öppen lucka SKJUT- LUCKA TRYCK- SENSOR Sensor span Not. Börja alltid med att Nolla sensorn, före justering av sensor span. En röktest och ett referensinstrument behövs för denna kalibrering. En flödesmätare ger endast en hastighet, så rök behövs för att bestämma tryckriktning. VARNING! Span kan endast justeras i samma riktning. Justering av span kan inte passera nolltryck. Ex. Om monitorn visar och det riktiga trycket är , gör inga justeringar. Justera balansen manuellt i stället, stäng eller öppna spjäll, öppna dörren lite, för att få både monitor och tryck att visa samma riktning (pos/neg). Detta problem kan bara uppstå vid väldigt låga tryck, så små ändringar skall lösa ev problem. Utför ett röktest för bestämning av tryckriktning. Välj SENSOR SPAN valet (2SENSOR SPAN om två sensorer finns). Placera ut termoanemometermätaren i dörr öppningen för lufthastighetsmätning. Stega med piltangenterna tills tryckriktning (+/-) och sensor span är lika som termoanemometern och röktestet visar. Tryck på SELECT för att spara värdena. Gå ur menyn, kalibreringen är klar. 18 Del 2 - Teknisk information

19 Nollställning av trycksensor för kanaltrycksgivare (Premium modellen bara) Koppla ur tryckslangarna mellan tryckgivare och trycksensor. Gå in i kalibreringsmenyn. Kod behövs (se kodavsnittet). Välj FLOW ZERO för att nolla värdena. Tryck på SELECT-tangenten. Nollningen tar ca 10 sekunder, och är automatisk. Tryck på SELECT-tangenten igen för att spara värdena. Återanslut tryckslangarna mellan tryckgivaren och trycksensorn. Underhåll och Service Pressura 8630 behöver minimalt underhåll. Periodvis inspektion av systemets delar och sensor rengöring är allt som behövs för att vara säker på en riktig funktion. System komponent inspektion Det rekommenderas att sensorerna inspekteras för ackumulering av smuts. Hur täta inspektionerna skall vara beror på luftkvaliteten (hur ren luften är) som passerar sensorn. Mao. desto smutsigare luft desto tätare inspektioner och rengörningar. Titta på sensorn genom att öppna sensorluckan (fig. 8). Luftflödes passaget skall vara rent från particklar. Den lilla keramiska sensorn som sticker upp i passaget, skall vara vit och ren från smuts. SENSOR SKJUTLUCKA Figur 8- Trycksensor med öppen lucka TRYCKSENSOR Undersök även systemets övriga komponenter, (leta efter ev. slitage eller andra fysiska skador) för en säker funktion. Sensor rengöring Uppsamlad smuts och damm på sensorn tas bort med en mycket mjuk målarpensel av artistmålartyp. Om nödvändigt, vatten, alkohol, aceton är tillåtet att användas för att lösa upp smutset. Var mycket försiktig när sensorn rengörs. Den keramiska sensorn kan spricka om för hårt tryck/kraft används, om skrapning på sensorn görs för att lossa smuts, eller om grova rengöringsverktyg körs igenom luftpassaget. VARNING! Om vätska används vid rengöringen, stäng av matningsspänningen till Pressurasystemet. Använd INTE tryckluft för rengöring av sensorn. Försök INTE att skrapa bort smuts på sensorn. Sensorn är noggrann; men att skrapa den kan mekaniskt skada och t.o.m. bryta av sensorn. Mekaniska skador på sensorn pga rengöring, bryter sensorns garanti. Utbytbara delar Alla delar i systemet är utbytbara på plats. Kontakta Comfort Control AB (se support delen). Artickel nr: Beskrivning: Artickel nr: Beskrivning: Modell SM Tryck monitor Sensorkabel Modell PM Tryck monitor Transformatorkabel Trycksensor xxx Transformator (kan variera). Del 2 - Teknisk information 19

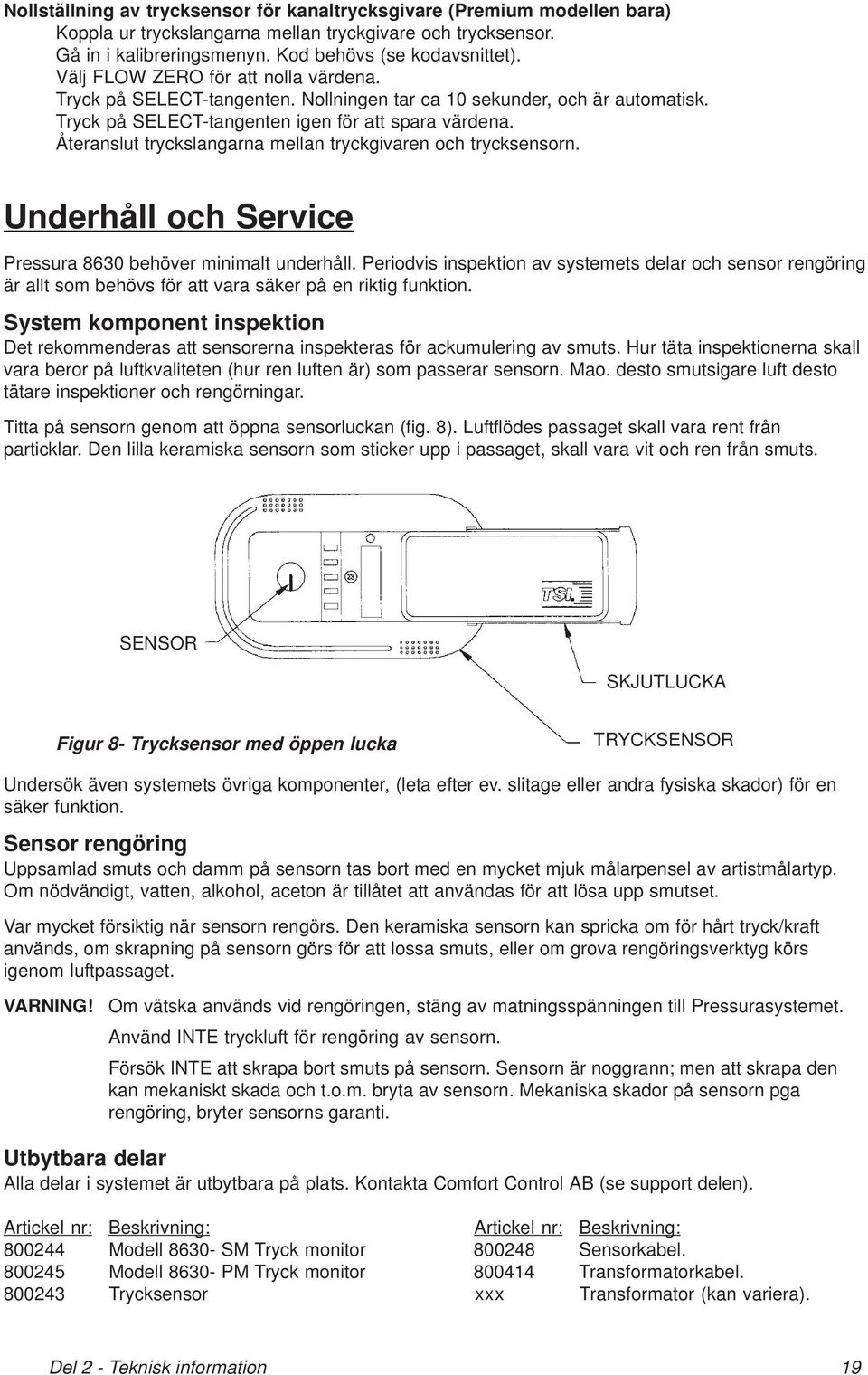

20 Felsökning Pressura monitorn är gjord för att vara problemfri. Dock kan installationsproblem och störningar från andra ventilationssystem ge systemproblem. Pressura systemet är enkelt att felsöka i om en genomtänkt felsökning utförs. Felsökningen är uppdelad i hårdvaru- och mjukvaruproblem. Hårdvaru problem berör fysiska installationsdelar. Det inkluderar även elektrisk inkoppling, felaktigt installerade delar och tillförda systemdelar. Mjukvarufel berör konfigureringsproblem och störningar från andra ventilationssystem. Hårdvarutestet beskrivet i denna del testar att alla TSI-delar fungerar korrekt. Testet använder sig av diagnostik menyn. Om Ni är ovan med meny programmeringsproceduren, se programmeringsprocedurdelen. Vid felsökning är majoriteten av felen snabbt åtgärdade om hårdvarutestet utförs i rätt följd. Mjukvaru- och hårdvaruproblem visas i ett felsökningsschema. Välj ett problem som är närmast Ert problem och se över felkällorna och de tänkbara lösningarna. Systemets uppförande påverkas av tilluften, frånluften och det fysiska utförandet av rummet. Att härleda om problemet är i TSI systemet eller i sjukhustes ventilationssystem kan vara svårt. Vi rekommenderar att installationen och att alla hårdvaru bitar i systemet är igenomgångna så deras funktion är säkertälld, innan felsökning i mjukvaran och inställningarna påbörjas. Hårdvarutest Tre tester behöver utföras för att konstatera att alla mekaniska hårdvaruinstallationer är rätt utförda. De tre testerna är: Konstatera att den elektriska inkopplingen är rätt. Konstatera att det fysiska montaget är rätt. Verifiera att det mekaniska komponenterna fungerar korrekt. Konstatera att den elektriska inkopplingen är rätt. Den vanligast förekommande problemet med installerad utrustning är felaktig elektrisk inkoppling. Detta problem förekommer oftast vid igångkörning av anläggningen, eller i samband med modifikationer av systemet. Inkopplingen skall kollas mycket noga, så att alla kablar sitter på rätt plint enl inkopplingsscemat. Kablarna är färgmärkta för att underlätta inkopplingen. Ett inkopplingsschema finns i Appendix B i denna manual. Inkoppling av komponenter som inte är från TSI, skall kollas noga i respektives instruktioner. Om komponenter som inte är från TSI är med i systemet, överväg att koppla ur dem tillfälligt i test syfte. Konstatera att det fysiska montaget är rätt. Alla komponenter måste vara monterade rätt. Kolla igenom montageanvisningen och verifiera att alla komponenter är monterade på rätt sätt och på rätt plats. Detta är lätt gjort när den elektriska inkopplingen är kollad. Verifiera att de mekaniska komponenterna fungerar korrekt. För att verifiera att alla TSI-komponenter fungerar korrekt, skall en viss enkel precedur följas. Det snabbaste sättet att kolla all utrustning är att först kolla monitorpanelen, och sedan gå in i diagnostik menyn för att testa alla komponenter. OBS! Dessa tester kräver matningsspänning till systemet, så om systemet inte får matning, gå till mekaniska delen av felsökningsschemat för att hitta matningsfelet. 20 Del 2 - Teknisk information

21 TEST Monitorpanel Tryck på TEST-tangenten för att verifiera att monitorpanelen fungerar korrekt. Vid slutet av testen, visar fönstret SELF TEST - PASSED om monitorpanelens elektronik är ok. Om fönstret visar DATA ERROR kan elektroniken vara skadad. Undersök alla mjukvaruinställningar och programmeringar för att hitta ev. orsak till felet. Om SELF TEST - PASSED visades, fortsätt att testa varje individuell system komponent. Gå in i diagnostik menyn - DIAGNOSTICS MENU och kolla följande funktioner: Sensor signal - Sensor input Sensor ststus - Sensor status Analog utgång - Analog output Nyckelbrytare - Key input Dessa diagnostic funktioner förklaras närmare i nästa del, så deras funktioner beskrivs inte här. Om Pressuran klarar varje del av dessa test, är de hårdvarudelarna felfria i systemet. TEST Sensor signal - Sensor input Välj SENSOR INPUT i diagnostik menyn. En voltsignal mellan 0 och 10 Volt DC skall visas. Det spelar inte någon roll hur mycket volt den visar för att klara testet. Tejpa över Pressura sensorn (öppna sensor luckan) och spänningen skall vara ca 5 volt (noll tryck). Tag bort tejpen och blås på sensorn, det visade värdet skall ändras. Om spänningen ändras klarar sensorn testet. Om signalen inte ändras, kör Sensor ststus kontrollen. TEST Sensor status Välj SENSOR STATUS i diagnostik menyn. Om det står NORMAL i fönstret, klarar sensorn testet. Om ett felmeddelande visas, gå till diagnostik menydelen i manualen, SENSOR STAT före en förklaring av felmeddelandet. TEST Analog utgång - Analog output Obs! Detta test kan endast göras om analog utgången används. Välj ANALOG OUT i diagnostik menyn. Ett värde mellan 0 och 255 visas. Koppla en DC Voltmeter till plint 9 och 10. Tryck på - tangenterna för att ändra utgångsvärdet från 0 till 255. Spänningen skall då ändras från 10 till 0 volt (20 ma till 0 ma om strömutgång är valt). TEST Nyckelbrytare - Key input Obs! Detta test kan endast göras om en Nyckelbrytare är ansluten. Välj ROOM MODE i konfigurerings menyn. Verifiera att KEY SWITCH äe valt. Gå ur menyn och välj KEY INPUT i diagnostik menyn. Notera nyckelbrytarens läge och se att det stämmer med det visade läget. Prova att ändra nyckelbrytarens läge och se att alla lägen stämmer. Om enheten klarar alla tester, är alla komponenter fungerande. Om problem kvarstår, se felsöknings schemat för ytterligare information om hårdvaru- och mjukvaruproblem. Mjukvarufelsökning Diagnostikmenyn Funktionerna i diagnostikmenyn (nedan) finns för att underlätta felsökning. Funktionerna i denna meny ändrar tillfälligt funktionerna genom att tryck på - tangenterna. Inga permanenta ändringar sker med dessa funktioner. För att gå ur funktionerna, tryck MENU tangenten. Väl ur den valda funktionen, återgår Prezzura till normal funktion. Sensor ingång - Sensor input Meny funktion - SENSOR INPUT / 2SENSOR IN Denna funktion verifierar att monitorpanelen får in en signal från senorn. När denna funktion väljs, visas en voltsignal. Exakt vilken spänningsnivå den visar är ointressant. Det viktiga är att spänningen ändras, vilket indikerar att sensorn fungerar riktigt. 0 volt representerar ett negativt tryck på 50 Pa 5 volt representerar ett 0 tryck 10 volt representerar ett positivt tryck på +50 Pa Del 2 - Teknisk information 21

22 Sensor kommunikation - Sensor communication Meny funktion - SENSOR STAT / 2SENSOR STAT Denna funktion verifierar att RS-485 kommunikationen mellan sensorn och monitorpanelen fungerar rätt. Felmeddelanden rörande sensorn visas normalt inte, utan först då SENSOR STAT väljs. Om allt står rätt till visas NORMAL i fönstret. Om ett fel uppstått visas något av följande fyra meddelanden: COMM ERROR - Panelen kan inte kommunisera med sensorn. Kolla alla kabeldragningar och sensorns adress. Adressen skall vara 1 eller 2 (fig. 9). SENSOR ERROR - Problem med sensorbryggan. Fysisk sensorskada eller skadad sensor krets. Går ej att reparbera på plats. Skickas till Comfort Control AB för reparation. CAL ERROR - Kalibreringsdata förlorad. Sensorn måste tillbaka till Comfort Control AB för omkalibrering. DATA ERROR - Problem med EEPROM, fältkalibrering, eller analogutgången. Kolla alla inställningar och att enheten fungerar rätt. Analogutgång - Analog output Meny funktion - ANALOG OUT Detta val används för att ändra den analoga utgången. När funktionen väljs visas det senaste analoga utgångsvärdet. Värdet är mellan 0 och motsvarar den lägsta spänningen (strömmen) 0 volt, och 0 motsvarar max spänning (ström). Tryck på - tangenten och det visade värdet höjs, och utgången sjunker. - tangenten ger omvänd funktion, visat värde sjunker och utgången stiger. Analog utgången kan kopplas till en voltmätare för att säkerställa funktionen. Nyckelbrytaringång - Key switch input Meny funktion - KEY INPUT Denna funktion känner av TSI-nyckelbrytarens läge. När funktionen väljs, visar fönstret antingen POSITIVE, NEGATIVE eller NO ISOLATION. Om det står POSITIVE, är nyckeln i läge postivt rumstrycksläge. Om det står NEGATIVE har nyckelbrytaren satt Pressuran i negativt rumstrycksläge. Står det NO ISOLATION är nyckel i läge no isolation. Nyckelbrytaren aktiveras först då KEY SWITCH är valt i ROOM MODE - funktionen. Kanalgivare - Flow input (premium modellen endast). Meny funktion - FLOW INPUT Denna funktion visar kanalgivarens (flowstation) värde. När funktionen väljs visas en spänning i fönstret. Den exakta spänningsnivån är ointressant, utan huvudsaken är att spänningen ändras, vilket indikerar att givaren fungerar riktigt. 0 volt är lika med noll i flöde. 5 volt motsvarar 15 m/s x kanal arean (m 2 ). Lågt larm relä - Low alarm relay Meny funktion - LOW ALM REL Denna funktion används för att ändra det låga larmreläets tillstånd. Då funktionen väljs visas relästatus med OPEN eller CLOSED. - tangenterna skiftar reläets tillstånd. - tangenten stänger reläet. - tangenten öppnar reläet. Vid larm status (aktivt LOW ALM REL) skall larmkontakten vara stängd. Högt larm relä - Low alarm relay (premium modellen endast). Meny funktion - HIGH ALM REL Denna funktion används för att ändra det höga larmreläets tillstånd. Då funktionen väljs visas relästatus med OPEN eller CLOSED. - tangenterna skiftar reläets tillstånd. - tangenten stänger reläet. - tangenten öppnar reläet. Vid larm status (aktivt HIGH ALM REL) skall larmkontakten vara stängd. Kod - Access code Meny funktion - ACCESS CODE Denna funktion anger om menyn skall ha kod för att kunna väljas. En kod förhindrar obehöriga från att gå in i menyn. När denna funktion är PÅ krävs en kod för att gå in i menyn. Om den är AV krävs ingen kod för att gå in i menyn. 22 Del 2 - Teknisk information

23 Felsökningstabell Symptom Orsak Åtgärd Fönstret visar Trasig säkring. Mät spännigen på plint 1 och 2 på monitorpanelen. Spänningen inget. skall vara V AC. Om spänningen är rätt har förmodligen den interna säkringen gått sönder i monitorpanelen. Koppla ur den 14-poliga kontakten i 2 minuter. Säkringen återställer sig normalt automatiskt. Återanslut kontakten igen och titta på fönstret. Om fönstret fortfarande är blankt, undersök inkopplingarna. Om inga fel hittas, byt ut monitorpanelen. Om ingen spänning mäts upp, se Ingen matningsspänning. Ingen matningsspänning. Verifiera ev matningsbrytare. Verifiera transformatorns primära matningsspänning. Verifiera transormatorns sekundära sida, V AC. Verifiera att spänningen på plint 1 och 2 (på monitorpanelen), är V AC. Monitorpanelen Om rätt matningsspänning är uppmätt, alla inkopplingar är rätt, är trasig. säkringen är återställd, och fönstret fortfarande är blankt, är förmodligen monitorpanelen defekt. Byt monitorpanel. Trycksensorns Problem med Kolla SENSOR STAT funktionen. NORMAL skall visas. Om ett röda indikering sensorn (lång- felmeddelande visas, rätta till det. blinkar (fig. 9). samt blinkande). Kommunikationen Enheten kommuniserar med monitorpanelen. Detta är normalt. (snabbt blinkande) Röd indikering Detta är normalt då inga problem finns, eller då kommunikation lyser konstant. sker. Sensor Kolla SENSOR STAT funktionen i diagnostik menyn. Om kommunikationen NORMAL visas är sensorn ok, om COMM ERROR visas, kolla fungerar ej. anslutningarna, sensoradressen, och att dip switcharna 1 & 2 är ON (fig. 9 ). Monitorpanelen Felaktigt utsignal Trycksensorn måste vara inställd på 0-10 volt utsignal, inte 4-20 visar alltid 50 Pa från sensorn. ma (föväxla inte detta med panelens analoga utgång). Kolla att sensorns dip switch 3 är OFF (fig. 9). Monitorpanelen Sensor-riktningen Trycksemsorns dip-switch 4 (signalpresentation) är i fel läge. visar motsatt är felaktig. Den skall vara i ON då sensorn är monterad i ett isolerat rum. tryckriktning. (kontrollerat rum), och OFF då den är monterad i ett referens rum (se fig. 9). Sensorn kali- Felaktig tryck- Primära trycksensorn måste ha adress 1. Andra sensorn adress brerar inte. sensor adress. 2. Kolla att adressen är rätt, switch 5 & skall vara OFF. RÖD INDIKERING SKJUT LUCKA DIP SWITCH TRYCK SENSOR - REFERNS RUM, ON - KONTROLLERAT RUM - ADRESS 1, OFF - ADRESS 2 - ADRESS 1, ON - ADRESS 2 Figur 9- Trycksensorns 12 dip switch omkopplare Del 2 - Teknisk information 23
