Manual Supplement. Produkt/System Titel:

Transkript

1 Modell Nummer: Produkt/System Titel: 8630-CP-AG2 Renrums Regulator för Trycksensorer, Konstant Tilluftsflödesreglering med 3 Börvärden, Max Frånluftsflöde, Ingång för Dörrbrytare och Modbus kommunikation Innehållsförtäckning Manualsupplement: 1) sförklaring av Regulatorn 2) Menystruktursritning 3) av nya menyfunktioner 4) Borttagna menyfunktioner 5) Modbus Kommunikation 6) Kopplingsschema 7) Access koder Page 1 of 22 Released 10/16/06

2 sförklaring Manual Supplement Modell 8630-CP-AG2 Reglerar ett frånluftsspjäll för att upprätthålla rumstryckets börvärde. Modell 8630-CP-AG2 Upprätthåller konstant tilluftsflöde med ett av upp till 3 konfigurerade, externt valbara börvärden. Alternativt så kan Modell 8630-CP-AG2 i fält konfigureras till att från plint nummer 17 & 18 ge en analog signal för rumstryckets ärvärde. Modell 8630-CP-AG2 har även en funktion med frysning av regleringen när en dörr öppnas. Med hjälp av en brytare i dörren, så kallad door switch får regulatorn en signal att frysa regleringen och efter en konfigurerad tidsfördröjning kommer regulatorn att återuppta regleringen när dörren åter är stängd. Meny diagram SETPOINTS ALARM CONFIGURE CALIBRATION CONTROL SETPOINT SUP FLOW 1 SUP FLOW 2 SUP FLOW 3 MAX EXH FLO LOW ALARM HIGH ALARM SUP 1 LO ALM SUP 2 LO ALM SUP 3 LO ALM MAX EXH ALM ALARM RESET AUDIBLE ALM ALARM DELAY MUTE TIMEOUT FREEZE DELAY DISPLAY AVG UNITS ROOM VOLUME ACCESS CODES SENSOR ZERO SENSOR SPAN ELEVATION SUP SPEED EXH SPEED SENSITIVITY SUP CONT DIR EXH CONT DIR SUP KC VALUE SUP VALUE EXH KC VALUE EXH TI VALUE INTERFACE DIAGNOSTICS PRESSURE SUPPLY FLOW EXHAUST FLOW NET ADDRESS OUT SIG OUT MODE CONTROL SUP CONTROL EXH SENSOR INPUT SWITCH INPUT SUP INPUT SUPPLY FLOW EXH INPUT EXHAUST FLOW PRES ALM REL FLO ALM REL SENSOR TYPE MAX OUT SIG MAX OUT VAL SUP AREA SUP ZERO SUP KFACTOR SENSOR TYPE MAX OUT SIG MAX OUT VAL EXH AREA EXH ZERO EXH KFACTOR SENSOR TYPE MAX OUT SIG MAX OUT VAL Figure 1: Menyfunktioner Modell 8630-CP-AG2 Renrums Regulator Page 2 of 22 Released 10/16/06

3 av nya Menyfunktioner Modell 8630-CP-AG2 har följande menyfunktioner. SETPOINTS MENU SETPOINT Med SETPOINT-funktionen bestämmes börvärdet för den trycksatta zonen. Om SENSOR TYPE i MENYN PRESSURE är satt till TSI, så är området för börvärdet från -49,5 Pa till +49,5 Pa med steg om 0,005 Pa Om SENSOR TYPE i MENYN PRESSURE är satt till UNI DIRECT, så är området för börvärdet, med steg om 0,5 Pa från 0 till sensorns maximala tryckområde, vilket konfigureras i MENYN PRESSURE under funktionen MAX OUT VAL. Om SENSOR TYPE i MENYN PRESSURE är satt till BI DIRECT, så kommer börvärdets området, med steg om 0,5 Pa att vara från sensorn positiva maxvärde till sensorns negative maxvärde vilket konfigureras i MENYN PRESSURE under funktionen MAX OUT VAL. Exempel: Om SENSOR TYPE är satt till UNI DIRECT, och sensorns maxområde är 25 Pa samt att MAX OUT VAL funktionen är konfigurerad till 25 Pa är området för börvärdet från 0 Pa till 25 Pa. SENSOR TYP=TSI -50 Pa to +50 PA SENSORTYP: UNIDIRECT" 0 Pa till MAX OUT VAL SENSORTYP= BI DIRECT Negativt MAX OUT VAL Till Possetivt MAX OUT VAL Om SENSOR TYPE är satt till BI DIRECT, och sensorns maxområde är 25 Pa samt att MAX OUT VAL funktionen är konfigurerad till 25 Pa är området för börvärdet från -25 Pa till +25 Pa. Page 3 of 22 Released 10/16/06

4 SETPOINTS MENU SUP FLOW 1 SUP FLOW 2 SUP FLOW 3 Med SUP FLOW- nummerfunktionerna konfigurerar man tilluftens fasta flödens olika börvärden. Upp till 3 olika börvärden kan regulatorn reglera flödet för. Vilket av börvärdena regulatorn skall andvända för att styra flödet bestämmes antingen genom nätverkskommunikation eller genom en extern omkopplare som kopplas in över plint 11 och 12. Se tabellen under för inkopplings information 0-14,100 l/s Lineär Tryckomvandlares 0 till Maxflöde multiplicerat med kanalens area i m 2. 0 Tilluftens Börvärde Plintnr. 11 & 12 Status SUP FLOW 1 Öppen SUP FLOW 2 Sluten SUP FLOW KΩ Figur 2: Plintnr. 11 & 12 Satus Modell 8630-CP-AG2 Renrums Regulator Regulatorn kommer inte tillåta att tilluftsspjället stänger mer än vad SUP FLOW- nummer börvärde kräver för att behålla rätt flöde. För att upprätthålla rätt rumstryck kommer regulatorn modulera frånluftsspjället tills rätt rumstryck (SETPOINT) uppnås NOT: SUP FLOW nummer funktionen är inte aktiverad för än funktionen OUT MODE är konfigurerad till SUPPLY CONT i INTRFACE-menyn MAX EXH FLO Med MAX EXH SET funktionen bestämmes det maximalt tillåtna frånlufsflöde från zonen. Regulatorn kommer inte att tillåta ett större frånluftsflöde än MAX EXH SET -värdet NOT: Regulatorn öppnar inte frånluftsspjället mer en till MAX EXH SET-värdet vilket kan betyda att den trycksatta zonen inte håller sitt börvärde när begränsningen är aktiverad. 0-14,100 l/s Lineär Tryckomvandlares 0 till Maxflöde multiplicerat med kanalens area i m 2. 0 ALARM MENU Page 4 of 22 Released 10/16/06

5 ALARM MENU SUP 1 LO ALM SUP 2 LO ALM SUP 3 LO ALM MAX EXH ALM Manual Supplement Med SUP # LO ALM-funktionen konfigurerar man tilluftens olika låga larms börvärden. Ett lågt larm är när tilluftens kanalflöde går under SUP # LO ALM funktionens börvärde. NOT: Tilluftens kanalarea i SUPPLY FLOW-meny måste vara konfigurerad till ett värde innan man kan lägga in SUP # LO ALM s larmvärde NOTE: SUP # LOW ALM-funktionen är inaktiverad tills OUT MODE är satt till SUPPLY CONT. Med MAX EXH ALM funktionen lägger man in den totala frånluftens höga larmgräns. Ett högt flödeslarm är när frånluftens totala kanalflödesvärde överstigen MAX EXH ALM -larmvärde. NOTE: Frånluftens kanalarea i EXH FLOW-menys måste vara konfigurerad till ett värde innan man kan lägga in MAX EXH ALM s larmvärde 0-14,125 l/s Lineär Tryckomvandlares 0 till Maxflöde multiplicerat med kanalens area i m 2. OFF 0-14,125 l/s Lineär Tryckomvandlares 0 till Maxflöde multiplicerat med kanalens area i m 2. OFF Page 5 of 22 Released 10/16/06

6 ALARM MENU FREEZE DELAY Manual Supplement Med FREEZE DELAY funktionen konfigurerar man en tidsfördröjning som fördröjer frysning av regleringen till den tryckreglerade zonen efter det att en dörr öppnas och åter stängts. FREEZE DELAY funktionen aktiveras när BRYTARENS INGÅNG, PLINT NUMMER 23 and 24, öppnats och sedan åter slutits. Det vill säga för att undvika att regulatorn ska kompensera tryckfallet i zonen när en dörr öppnats och där igenom låta spjällen gå iväg längre än nödvändigt så fryser man regleringen under tidens som dörren är öppen. Sedan när dörren åter stängs kan man fördröja återupptagandet av regleringen för att zonen skall kunna bygga upp trycket och inte behöva göra onödigt stora kompensationer med spjällen. 10 till 600 Sekunder 20 Seconds Plint nr. 23 & 24 Door Switch Status DÖRR Regleringens Status Sluten Stängd Normal Reglering Öppen Öppen Reglering Fryst Figure 3: Plint nr 23 & 24 ingångs Satus Modell 8630-CP-AG2 Renrums Regulator NOT: FREEZE DELAY s börvärde påverkar inte funktionen ALARM DELAY s börvärde. NOT: Om man inte kommer att använda door switch - funktionen så måste man montera en BYGEL över PLINT NR 23 och 24. Detta kommer även att aktivera ALARM DELAY funktionen. Page 6 of 22 Released 10/16/06

7 CONTROL MENU SUP CONT DIR Med SUP CONT SIG funktionen bestämmer man utsignalens gångriktning till tilluftsspjället. Om till exempel tilluftens ställdon går och stänger istället för att öppna spjället, då genom att ändra denna funktionen till reverse så ändrar man gångriktningen på signalen så att spjället nu i stället öppnar. Direct or Reverse DIRECT NOT: SUP CONT SIG funktionen är inaktiverad till dess att OUT MODE funktionen är satt till SUPPLY CONT. EXH CONT DIR Med EXH CONT DIR funktionen bestämmer man utsignalens gångriktning för frånuftsspjället. Om till exempel frånluftens ställdon går och stänger istället för att öppna spjället, då genom att ändra denna funktionen till reverse så ändrar man gångriktningen på signalen så att spjället nu i stället öppnar. Direct or Reverse DIRECT INTERFACE MENU OUT MODE Med OUT MODE funktionen bestämmes vilken funktion tilluftens utsignal skall ha. Denna funktion kan sättas till SUPPLY CONT eller PRESS MONIT. Om den är satt till PRESS MONIT så kommer 8630-CP-AG2 att ha en analog utsignal på plint nr. 17 och 18 för rumstryckets ärvärde. SUPPLY CONT eller PRESS MONIT PRESS MONIT Om den är satt till SUPPLY CONT så kommer 8630-CP-AG2 att ha styrsignal ut på plintnr. 17 och 18 för tilluftens ställdon. NOT: I både SUPPLY CONT och PRESS MONIT läge kan utsignalen antingen vara 0-10V eller 4-20 ma, beroende på hur OUT SIGNAL är konfigurerad till. Page 7 of 22 Released 10/16/06

8 DIAGNOSTICS MENU Manual Supplement CONTROL SUP Med CONTROL SUP funktionen ändrar man manuellt tilluftens utsignal till ställdonet. När man går in i denna funktion kommer ett värde mellan 0 % OPEN och upp till 100 % OPEN att visas i displayen. Genom att trycka på / tangenterna ändras dess värde. Med tangenten ökar man detta värde och med tangenten minskar det. Tilluftens ställdon skall ändra sig med det att värdet I displayen ökar eller minskar. Beroende på ställdonets gångriktning så är 0 % antingen fullt stängt eller fullt öppen och tvärt om då displayen visar 100 %. Vid 50 % så skall ställdonet således vara ungefär till hälften öppen. Om regulatorn styr en frekvensomvandlare så skall fläkten ändra hastigheten med att värdena ökar eller minskar. VARNING: CONTROL SUP-funktionen åsidosätter regulatorns reglersignal vilket orsakar att rätt rumstryck inte upprätthålles. NOT: CONTROL SUP-funktionen är inte aktiverad om inte OUT MODE funktionen är satt till SUPPLY CONT. CONTROL EXH Med CONTROL EXH funktionen ändrar man manuellt frånluftens utsignal till ställdonet. När man går in i denna funktion kommer ett värde mellan 0 % OPEN och upp till 100 % OPEN att visas i displayen. Genom att trycka på / tangenterna ändras dess värde. Med tangenten ökar man detta värde och med tangenten minskar det. Frånluftens ställdon skall ändra sig med det att värdet I displayen ökar eller minskar. Beroende på ställdonets gångriktning så är 0 % antingen fullt stängt eller fullt öppen och tvärt om då displayen visar 100 %. Vid 50 % så skall ställdonet således vara ungefär till hälften öppen. Om regulatorn styr en frekvensomvandlare så skall fläkten ändra hastigheten med att värdena ökar eller minskar. VARNING: CONTROL EXH-funktionen åsidosätter regulatorns reglersignal vilket orsakar att rätt rumstryck inte upprätthålles. SWITCH INPUT Med SWITCH INPUT -funktionen läser man av statusen för plintnummer 11 och 12. D.v.s. vilket av de tre olika börvärdena regulatorn styr efter. När man går in i denna funktion kommer displayen att indikera ett av följande: SUP FLOW 1 SUP FLOW 2 SUP FLOW 3 NOT: Man kan här bara avläsa statusen. Inte ändra den. Page 8 of 22 Released 10/16/06

9 DIAGNOSTICS MENU Manual Supplement DOOR INPUT Med DOOR INPUT funktionen avläser man statusen för dörrbrytarens ingången på plint nummer 23 & 24. Displayen kommer att indikera antingen OPEN eller CLOSED beroende på om brytaren är open eller sluten. Plint nr. 23 & 24 Door Switch Status DÖRR Regleringens Status Sluten Stängd Normal Reglering Öppen Öppen Reglering Fryst SUP INPUT SUPPLY FLOW Figur 4: Plint nr 23 & 24 ingångs Satus Modell 8630-CP-AG2 Renrums Regulator I denna menyfunktion avläser man regulatorns voltsignal in från tilluftens flödesgivare. Om voltsignalen är negativ måste inkopplingens polaritet för tilluftens flödesgivare kontrolleras. SUPPLY FLOW funktionen pressenterar tilluftflödets ärvärde i displayen. Man kan här jämföra regulatorns värde för tilluften med ett i kanal referensmätt värde. Om regulatorns värde för tilluftsflödet avviker med mer än 10 % från det referensuppmätta värdet så skall regulatorn kalibreras. Detta görs i SUPPLY FLOW -menyn När man avläser en voltmätare på flödesgivarens utsignal så är den exakta voltsignalen relativt viktig men viktigare är att utsignalen ändras när flödet i kanalen gör det. Detta indikerar att flödesgivaren fungerar korrekt. EXH INPUT EXHAUST FLOW I denna menyfunktion avläser man regulatorns voltsignal in från frånluftens flödesgivare. Om voltsignalen är negativ måste inkopplingens polaritet för frånluftens flödesgivare kontrolleras. EXHAUST FLOW funktionen pressenterar frånluftflödets ärvärde i displayen. Man kan här jämföra regulatorns värde för frånluften med ett i kanal referensmätt värde. Om regulatorns värde för frånluftsflödet avviker med mer än 10 % från det referensuppmätta värdet så skall regulatorn kalibreras. Detta görs i EXHAUST FLOW -menyn När man avläser en voltmätare på flödesgivarens utsignal så är den exakta voltsignalen relativt viktig men viktigare är att utsignalen ändras när flödet i kanalen gör det. Detta indikerar att flödesgivaren fungerar korrekt. Page 9 of 22 Released 10/16/06

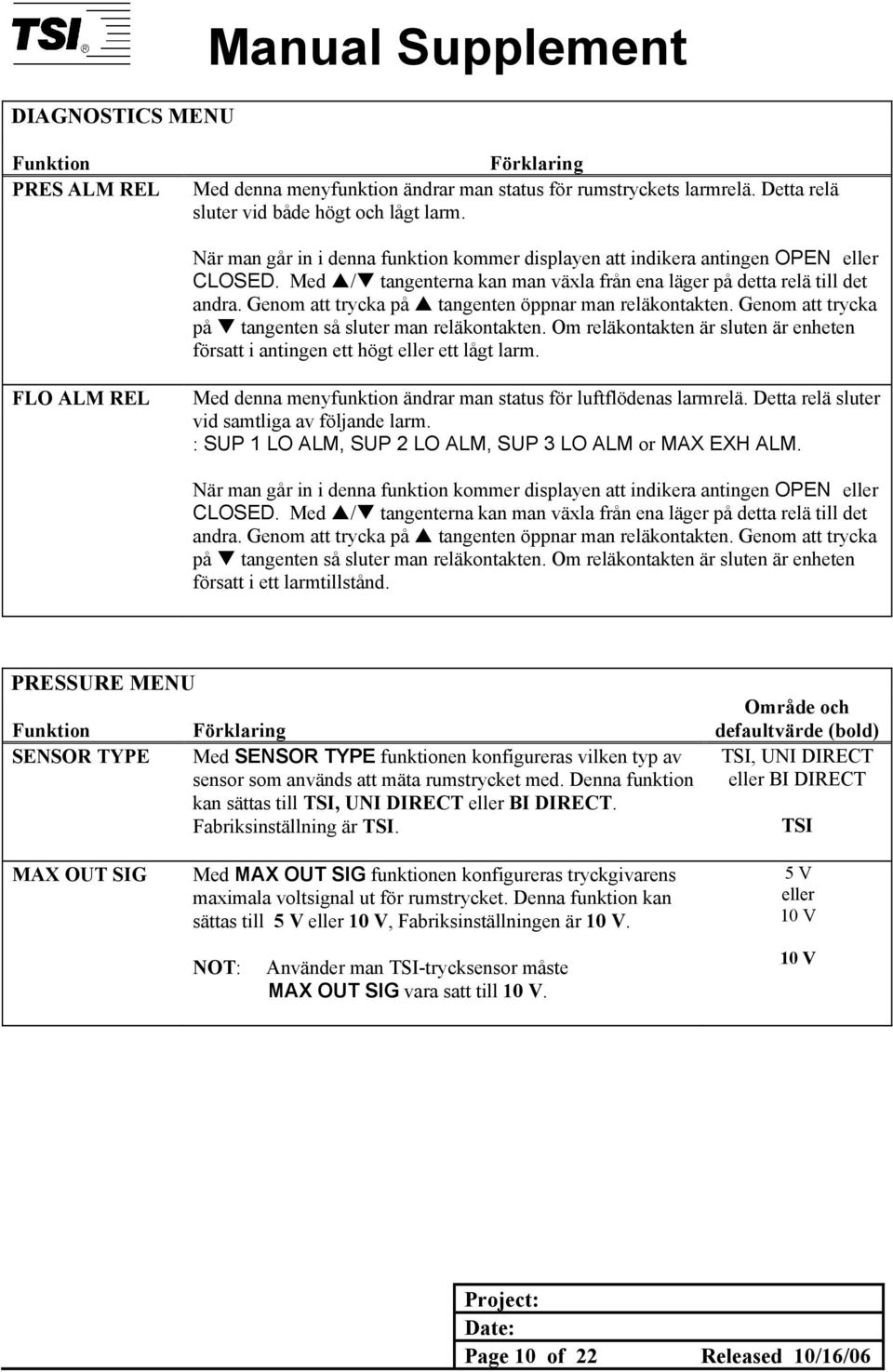

10 DIAGNOSTICS MENU Manual Supplement PRES ALM REL Med denna menyfunktion ändrar man status för rumstryckets larmrelä. Detta relä sluter vid både högt och lågt larm. När man går in i denna funktion kommer displayen att indikera antingen OPEN eller CLOSED. Med / tangenterna kan man växla från ena läger på detta relä till det andra. Genom att trycka på tangenten öppnar man reläkontakten. Genom att trycka på tangenten så sluter man reläkontakten. Om reläkontakten är sluten är enheten försatt i antingen ett högt eller ett lågt larm. FLO ALM REL Med denna menyfunktion ändrar man status för luftflödenas larmrelä. Detta relä sluter vid samtliga av följande larm. : SUP 1 LO ALM, SUP 2 LO ALM, SUP 3 LO ALM or MAX EXH ALM. När man går in i denna funktion kommer displayen att indikera antingen OPEN eller CLOSED. Med / tangenterna kan man växla från ena läger på detta relä till det andra. Genom att trycka på tangenten öppnar man reläkontakten. Genom att trycka på tangenten så sluter man reläkontakten. Om reläkontakten är sluten är enheten försatt i ett larmtillstånd. PRESSURE MENU SENSOR TYPE Med SENSOR TYPE funktionen konfigureras vilken typ av sensor som används att mäta rumstrycket med. Denna funktion kan sättas till TSI, UNI DIRECT eller BI DIRECT. Fabriksinställning är TSI. TSI, UNI DIRECT eller BI DIRECT TSI MAX OUT SIG Med MAX OUT SIG funktionen konfigureras tryckgivarens maximala voltsignal ut för rumstrycket. Denna funktion kan sättas till 5 V eller 10 V, Fabriksinställningen är 10 V. 5 V eller 10 V NOT: Använder man TSI-trycksensor måste MAX OUT SIG vara satt till 10 V. 10 V Page 10 of 22 Released 10/16/06

11 PRESSURE MENU MAX OUT VAL Med MAX OUT VAL funktionen konfigureras tryckgivarens maximala mätområde för flödesmätningen. Detta område är från 0.0 Pa till 500 Pa. Fabriksinställningen är 10 Pa. Vid användning av TSI trycksensor måste MAX OUT VAL vara satt till 10 Pa. 10 Pa För UNI DIRECT trycksensor måste MAX OUT VAL - funktionen programmeras till trycksensorns mätområde. MAX OUT VAL funktionen skalar också den analoga utsignalen från 8630-CP-AG2 när den är konfigurerad till PRESS MONIT i INTERFACE menyn För en UNI DIRECT sensortyp motsvarar 0 V (eller 4 ma) en tryckdifferens på 0 Pa, och 10 V (eller 20 ma) en tryckdifferens på vad MAX OUT VAL är satt till. För en BI DIRECT- eller en TSI- sensor motsvarar 0 V (eller 4 ma) en tryckdifferens på vad -MAX OUT VAL området är, och 10 V (eller20 ma in CURRENT mode) en tryckdifferens på vad MAX OUT VAL området är satt till. 5 V motsvarar således 0 Pa i differentialtryck. Page 11 of 22 Released 10/16/06

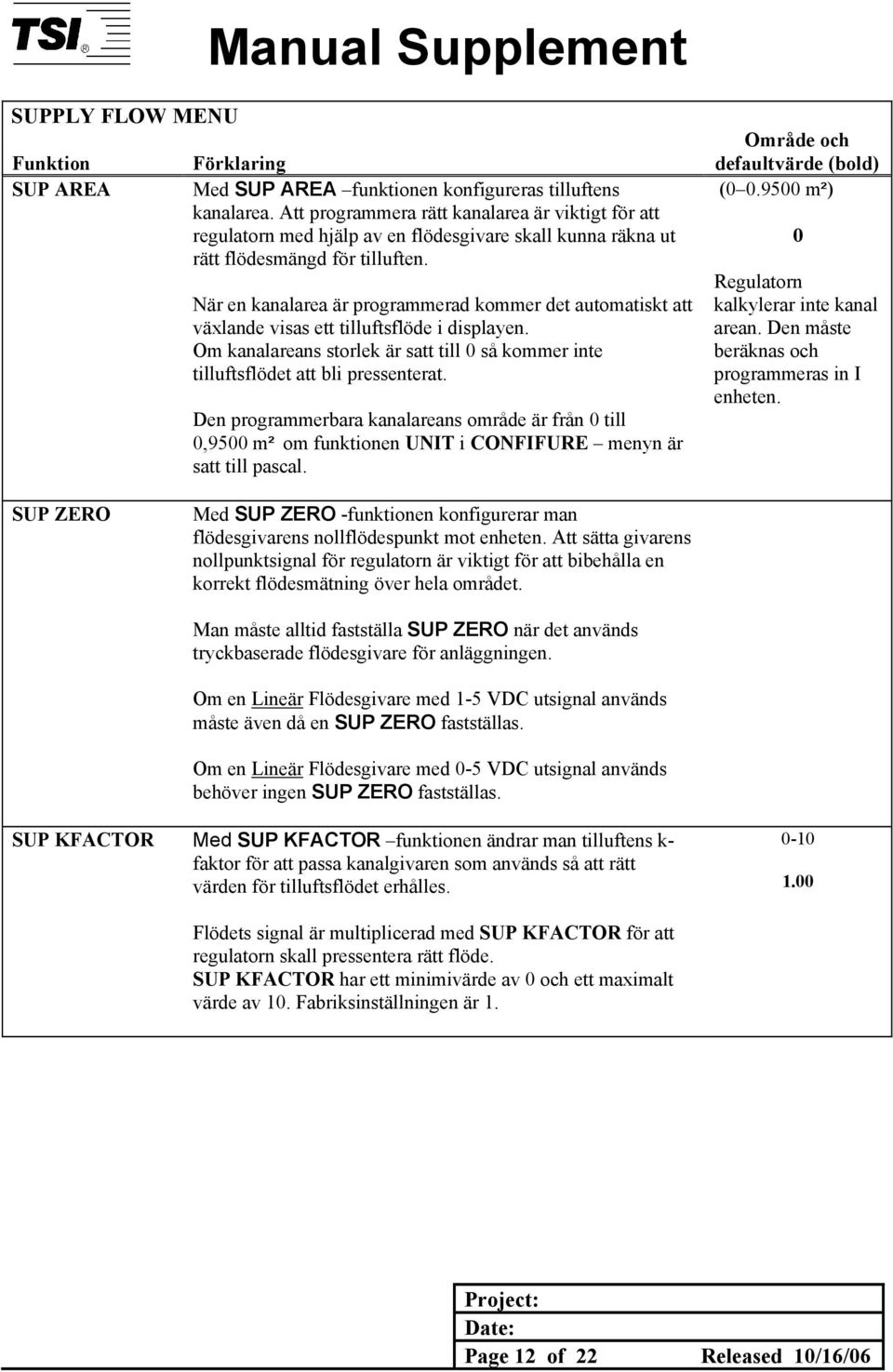

12 SUPPLY FLOW MENU SUP AREA Med SUP AREA funktionen konfigureras tilluftens kanalarea. Att programmera rätt kanalarea är viktigt för att regulatorn med hjälp av en flödesgivare skall kunna räkna ut rätt flödesmängd för tilluften. När en kanalarea är programmerad kommer det automatiskt att växlande visas ett tilluftsflöde i displayen. Om kanalareans storlek är satt till 0 så kommer inte tilluftsflödet att bli pressenterat. Den programmerbara kanalareans område är från 0 till 0,9500 m² om funktionen UNIT i CONFIFURE menyn är satt till pascal. ( m²) 0 Regulatorn kalkylerar inte kanal arean. Den måste beräknas och programmeras in I enheten. SUP ZERO Med SUP ZERO -funktionen konfigurerar man flödesgivarens nollflödespunkt mot enheten. Att sätta givarens nollpunktsignal för regulatorn är viktigt för att bibehålla en korrekt flödesmätning över hela området. Man måste alltid fastställa SUP ZERO när det används tryckbaserade flödesgivare för anläggningen. Om en Lineär Flödesgivare med 1-5 VDC utsignal används måste även då en SUP ZERO fastställas. Om en Lineär Flödesgivare med 0-5 VDC utsignal används behöver ingen SUP ZERO fastställas. SUP KFACTOR Med SUP KFACTOR funktionen ändrar man tilluftens k- faktor för att passa kanalgivaren som används så att rätt värden för tilluftsflödet erhålles Flödets signal är multiplicerad med SUP KFACTOR för att regulatorn skall pressentera rätt flöde. SUP KFACTOR har ett minimivärde av 0 och ett maximalt värde av 10. Fabriksinställningen är 1. Page 12 of 22 Released 10/16/06

13 SUPPLY FLOW MENU SENSOR TYPE Med SENSOR TYPE funktionen konfigureras vilken typ av sensor som används att mäta tilluftsflödet med. PRESSURE väljes när det är en tryckbaserad givare som används. LINEAR väljes när det är en linjär flödes- och utsignalsfunktion i givaren som mäter tilluftsflödet. PRESSUE eller LINEAR Pressure MAX OUT SIG MAX OUT VAL Med MAX OUT SIG funktionen konfigureras flödesgivarens maximala voltsignal ut för tilluften. Denna funktion kan sättas till 5 V eller 10 V. Fabriksinställningen är 10 V. Med MAX OUT VAL funktionen konfigureras flödesgivarens maximala tryckområde för flödesmätningen. Med en tryckbaserad givare är detta område från 25 Pa till 125 Pa. Fabriksinställningen är 125 Pa. För en linjär flödesgivare är detta område 0,0 till 25,0 m/s. 5 V eller 10 V 10 V För tryckbaserad givare: 25 Pa till 125 Pa För en linjär givare: 0.0 m/s till 25.0 m/s Page 13 of 22 Released 10/16/06

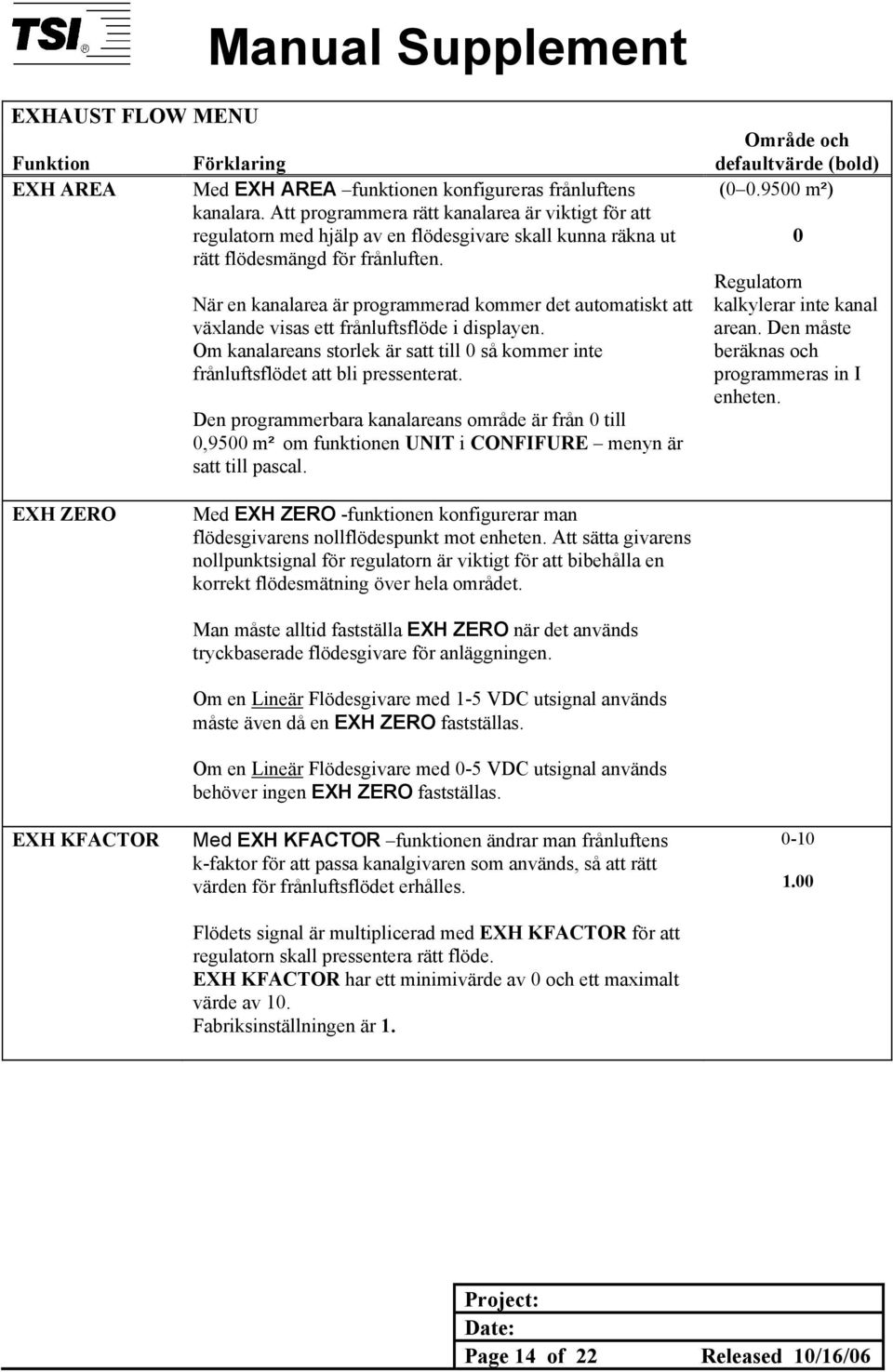

14 EXHAUST FLOW MENU EXH AREA Med EXH AREA funktionen konfigureras frånluftens kanalara. Att programmera rätt kanalarea är viktigt för att regulatorn med hjälp av en flödesgivare skall kunna räkna ut rätt flödesmängd för frånluften. När en kanalarea är programmerad kommer det automatiskt att växlande visas ett frånluftsflöde i displayen. Om kanalareans storlek är satt till 0 så kommer inte frånluftsflödet att bli pressenterat. Den programmerbara kanalareans område är från 0 till 0,9500 m² om funktionen UNIT i CONFIFURE menyn är satt till pascal. ( m²) 0 Regulatorn kalkylerar inte kanal arean. Den måste beräknas och programmeras in I enheten. EXH ZERO Med EXH ZERO -funktionen konfigurerar man flödesgivarens nollflödespunkt mot enheten. Att sätta givarens nollpunktsignal för regulatorn är viktigt för att bibehålla en korrekt flödesmätning över hela området. EXH KFACTOR Man måste alltid fastställa EXH ZERO när det används tryckbaserade flödesgivare för anläggningen. Om en Lineär Flödesgivare med 1-5 VDC utsignal används måste även då en EXH ZERO fastställas. Om en Lineär Flödesgivare med 0-5 VDC utsignal används behöver ingen EXH ZERO fastställas. Med EXH KFACTOR funktionen ändrar man frånluftens k-faktor för att passa kanalgivaren som används, så att rätt värden för frånluftsflödet erhålles. Flödets signal är multiplicerad med EXH KFACTOR för att regulatorn skall pressentera rätt flöde. EXH KFACTOR har ett minimivärde av 0 och ett maximalt värde av 10. Fabriksinställningen är Page 14 of 22 Released 10/16/06

15 EXHAUST FLOW MENU SENSOR TYPE Med SENSOR TYPE funktionen konfigureras vilken typ av sensor som används att mäta frånluftsflödet med. PRESSURE väljes när det är en tryckbaserad givare som används. PRESSUE eller LINEAR Pressure MAX OUT SIG MAX OUT VAL LINEAR väljes när det är en linjär flödes- och utsignalsfunktion i givaren som mäter frånluftsflödet. Med MAX OUT SIG funktionen konfigureras flödesgivarens maximala voltsignal ut för frånluften. Denna funktion kan sättas till 5 V eller 10 V. Fabriksinställningen är 10 V. Med MAX OUT VAL funktionen konfigureras flödesgivarens maximala tryckområde för flödesmätningen. Med en tryckbaserad givare är detta område från 25 Pa till 125 Pa. Fabriksinställningen är 125 Pa. För en linjär flödesgivare är detta område 0,0 till 25,0 m/s. 5 V eller 10 V 10 V För tryckbaserad givare: 25 Pa till 125 Pa För en linjär givare: 0.0 m/s till 25.0 m/s Page 15 of 22 Released 10/16/06

16 Borttagna Mjukvaru er Följande menyfunktioner har blivit ersatta med andra eller tagits bort 8630-CP-AG2.: SETPOINTS ALARM CONFIGURE CALIBRATION NEG SETPOINT POS SETPOINT MIN EXH SET DAMPER SET ACCESS CODE CONTROL NEG LOW ALM NEG HIGH ALM POS LOW ALM POS HIGH ALM MIN EXH ALM MIN SUP ALM 2 LOW ALM 2 HIGH ALM ACCESS CODE INTERFACE ROOM MODE ROOM VOLUME SUP DCT AREA 2 SENSOR ACPH DUCT ACCESS CODE EXH FLO ZERO SUP FLO ZERO 2SENSOR ZERO 2SENSOR SPAN ACCESS CODE DIAGNOSTICS * CONTROL SIG TD VALUE ACCESS CODE ACCESS CODE CONTROL OUT ANALOG OUT KEY INPUT EXH FLOW IN SUP FLOW IN 2SENSOR IN 2SENSOR STAT LOW ALM REL HIGH ALM REL ACCESS CODE Figure 5: Borttagna menyfunktioner - Model 8630 CP-AG2 Page 16 of 22 Released 10/16/06

17 Modbus Kommunikation Modbus kommunikation är installerat i Modell 8630-CP-AG2. I följande dokument finns den tekniska information som är behövlig för att kunna kommunicera mellan ett HOST DDC SYSTEM och Modell 8630-CP-AG2. I följande avsnitt av detta dokument förutsätts att programmeraren har kännedom om MODBUS programmering och att personen kan dom tekniska termer som här följer. Därför är resten av detta avsnitt inte översatta till svenska. Ytligare information och support angående MODBUS protokollet kan erhållas genom att man kontaktar: Modicon Incorporated One High Street North Andover, MA Phone (800) The Modbus protocol utilizes the RTU format for data transfer and Error Checking. Check the Modicon Modbus Protocol Reference Guide (PI-Mbus-300) for more information on CRC generation and message structures. The messages are sent at 9600 baud with 1 start bit, 8 data bits, and 2 stop bits. Do not use the parity bit. The system is set up as a master slave network. The TSI units act as slaves and respond to messages when there correct address is polled. Blocks of data can be written or read from each device. Using a block format will speed up the access time for each device. The size of the blocks is limited to 20 bytes. This means the maximum message length that can be transferred is 20 bytes. The typical response time of the device is around 0.05 seconds with a maximum of 0.1 seconds. Unique to TSI The list of variable addresses shown below skips some numbers in the sequence due to internal Model 8630 functions. This information is not useful to the DDC system and is therefore deleted. Skipping numbers in the sequence will not cause any communication problems. Occasionally an asterisk (*) will accompany a flow variable name. This designates that the flow station could be mounted in either supply or exhaust duct, but the variable name states it is the supply flow. If the flow station is located in the exhaust, the DDC system will need a name change to properly display on the DDC screen. All variables are outputted in English units: feet per minute, CFM, or inches H 2 O. If the DDC system is to display different units, the DDC system needs to make the conversion. Page 17 of 22 Released 10/16/06

18 Model 8630-CP-AG2 RAM Variables RAM variables use the Modbus command 04 Read Input Registers. RAM variables are read only variables that correspond to what is shown on Digital Interface Module (DIM) display. TSI offers a number of different models, so if a feature is not available on a unit, the variable is set to 0. Variable Name If TSI sensor: Velocity Variable Information Provided to Address Master System 0 Velocity of room pressure Integer DDC System Receives Displayed in feet per minute If Non-TSI sensor: Pressure Room pressure Displayed in pressure units that are set on the controller: If standard units, host system must divide by 1000 to get correct value in inches H 2 O. If metric units, host system must divide by 10 to get Pa. Pressure 1 Room pressure If TSI sensor: Host system must divide by 100,000 to get correct value in inches H 2 O. If Non-TSI sensor: Displayed with pressure units that are set on the controller. If Pa, host system must divide by 10. If inches H 2 O, host system must divide by Supply Flow 3 Flow (CFM) measured by the Displayed in CFM. Rate supply duct flow station Exhaust Flow 4 Flow (CFM) measured by the Displayed in CFM. Rate supply duct flow station Status Index 7 Status of PRESSURA device 0 Normal 1 Low Alarm 2 High Alarm 3 Supply 1 Low Alm 4 Supply 2 Low Alm 5 Supply 3 Low Alm 6 Max Exh Alm 7 Data Error 8 Emergency Supply Control Output 11 Supply control output value 0-100% will be displayed. Page 18 of 22 Released 10/16/06

19 Variable Name Exhaust Control Output Variable Information Provided to Integer DDC System Address Master System Receives 12 Exhaust control output value 0-100% will be displayed. XRAM Variables These variables can be read using Modbus command 03 Read Holding Registers. They can be written to using Modbus command 16 Preset Multiple Regs. These variables are the same menu items that are configured from the PRESSURA keypad. The calibration and control items are not accessible from the DDC system. This is for safety reasons, since each room is individually setup for maximum performance. TSI offers a number of different models, so if a feature is not available on a unit, the variable is set to 0. Variable Name Variable Address Input Provided to Master System Integer DDC System Receives Software Version 0 Current software version 100 = 1.00 (read only) Setpoint 3 Pressure control setpoint If TSI sensor: Displayed in feet per minute If Non-TSI sensor: If Pa, host system must divide by 10 If inches H 2 O, host system must divide by 1000 Supply 1 Flow 36 Supply flow 1 minimum flow set Displayed in CFM or l/s. point. Supply 2 Flow 37 Supply flow 2 minimum flow set Displayed in CFM or l/s. point. Supply 3 Flow 38 Supply flow 3 minimum flow set Displayed in CFM or l/s. point. Maximum Exhaust 11 Maximum exhaust flow set point. Displayed in CFM or l/s. Flow Low Alarm 6 Low pressure alarm set point If TSI sensor: Displayed in feet per minute If Non-TSI sensor: If Pa, host system must divide by 10 If inches H 2 O, host system must divide by 1000 Page 19 of 22 Released 10/16/06

20 Variable Name Variable Address Input Provided to Master System Integer DDC System Receives High Alarm 7 High pressure alarm setpoint If TSI sensor: Displayed in feet per minute If Non-TSI sensor: If Pa, host system must divide by 10 If inches H 2 O, host system must divide by 1000 Supply 1 Minimum 8 Supply flow 1 minimum flow alarm Displayed in CFM or l/s. Alarm set point. Supply 2 Minimum 9 Supply flow 2 minimum flow alarm Displayed in CFM or l/s. Alarm set point. Supply 3 Minimum 10 Supply flow 3 minimum flow alarm Displayed in CFM or l/s. Alarm set point. Maximum Exhaust 12 Maximum exhaust alarm flow set Displayed in CFM or l/s. Flow Alarm point. Alarm Delay 15 Alarm delay time period. Displayed in seconds Freeze Delay 62 Freeze delay time period. Displayed in seconds Page 20 of 22 Released 10/16/06

21 Kopplingsschema Pressura 8630-CP-AG2 Page 21 of 22 Released 10/16/06

22 Behörighetskod. Manual Supplement 8630-CP-AG2 har en gemensam kod för alla menyer. Varje meny låses upp individuellt med samma kod. Om man vill gå in i en meny som är låst så trycker man i följande tangentordning för att låsa upp den specifika meny man valt. Tanjentordning Tanjent 1 EMERGENCY 2 MUTE 3 MUTE 4 MENU 5 AUX Page 22 of 22 Released 10/16/06
