Riktlinje BIM Leveransspecifikation

Storlek: px
Starta visningen från sidan:

Download "Riktlinje BIM Leveransspecifikation"

Transkript

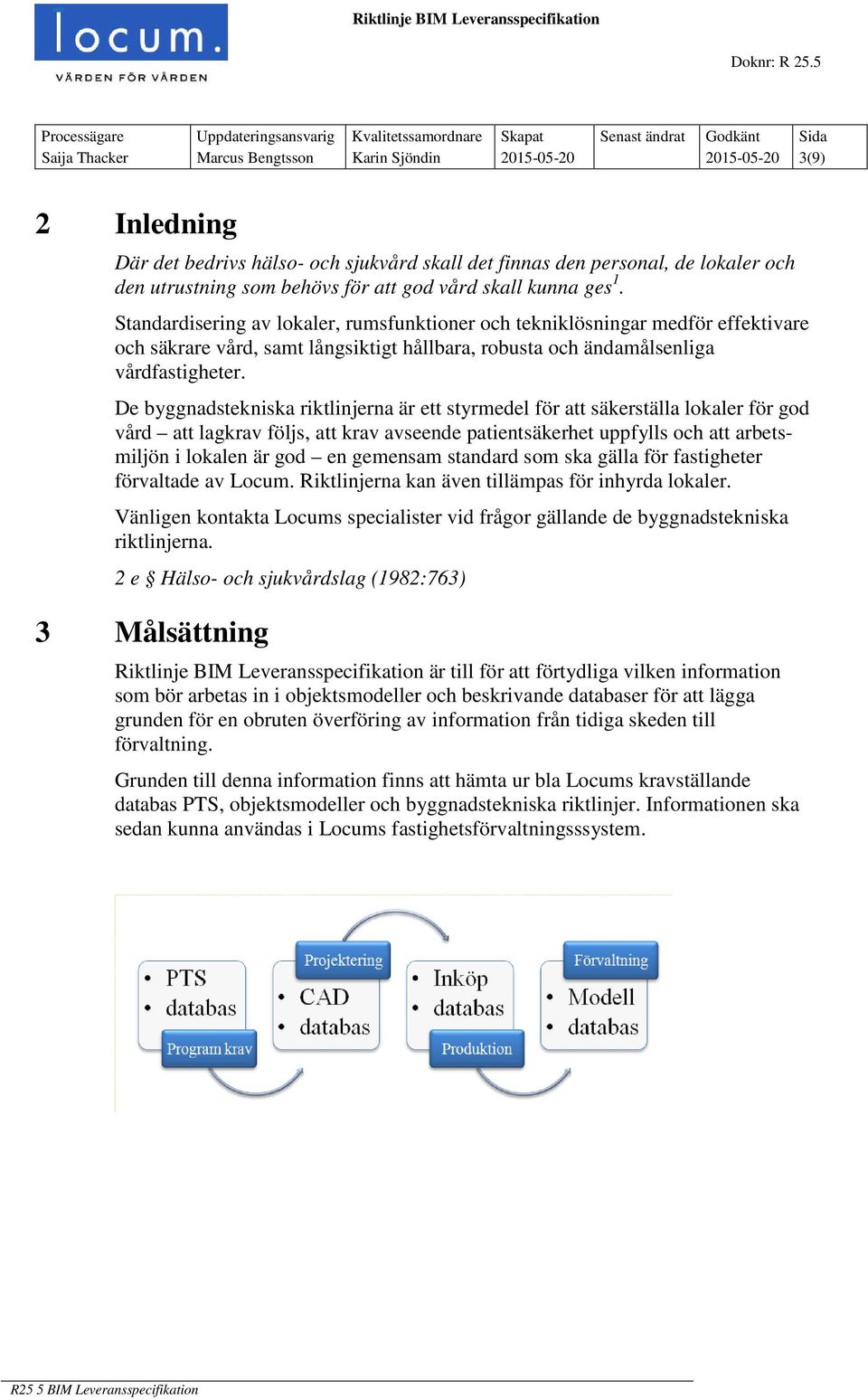

1 Riktlinje BIM Leveransspecifikation Skapad: Senast ändrad: R 25.5

2 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) 1 Innehåll 2 Inledning Målsättning Syfte Behov Utveckling av informationskrav Standarder Instruktion för tillämpning Egenskap Exempel Förklaring Typ Underkategori Skede Prioritering Egenskaper (Property) Systemkritiska parametrar Obligatoriska parametrar Granskningsbar projektering Tillval i projektering GUID (Global Unique Identifier) Nybyggnation Ombyggnation Definition Processtöd i BIM-projekt Befintliga datamängder Rumsfunktionsprogram (PTS) Projektering Granskningsbar projektering Produktion Avropade informationsleveranser Tabell Egenskaper (Property) BILAGOR Bilaga Bilaga Bilaga Bilaga Bilaga Bilaga Bilaga Bilaga excel... 9 R25 5 BIM Leveransspecifikation

3 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) 2 Inledning Där det bedrivs hälso- och sjukvård skall det finnas den personal, de lokaler och den utrustning som behövs för att god vård skall kunna ges 1. Standardisering av lokaler, rumsfunktioner och tekniklösningar medför effektivare och säkrare vård, samt långsiktigt hållbara, robusta och ändamålsenliga vårdfastigheter. De byggnadstekniska riktlinjerna är ett styrmedel för att säkerställa lokaler för god vård att lagkrav följs, att krav avseende patientsäkerhet uppfylls och att arbetsmiljön i lokalen är god en gemensam standard som ska gälla för fastigheter förvaltade av Locum. Riktlinjerna kan även tillämpas för inhyrda lokaler. Vänligen kontakta Locums specialister vid frågor gällande de byggnadstekniska riktlinjerna. 2 e Hälso- och sjukvårdslag (1982:763) 3 Målsättning Riktlinje BIM Leveransspecifikation är till för att förtydliga vilken information som bör arbetas in i objektsmodeller och beskrivande databaser för att lägga grunden för en obruten överföring av information från tidiga skeden till förvaltning. Grunden till denna information finns att hämta ur bla Locums kravställande databas PTS, objektsmodeller och byggnadstekniska riktlinjer. Informationen ska sedan kunna användas i Locums fastighetsförvaltningsssystem. R25 5 BIM Leveransspecifikation

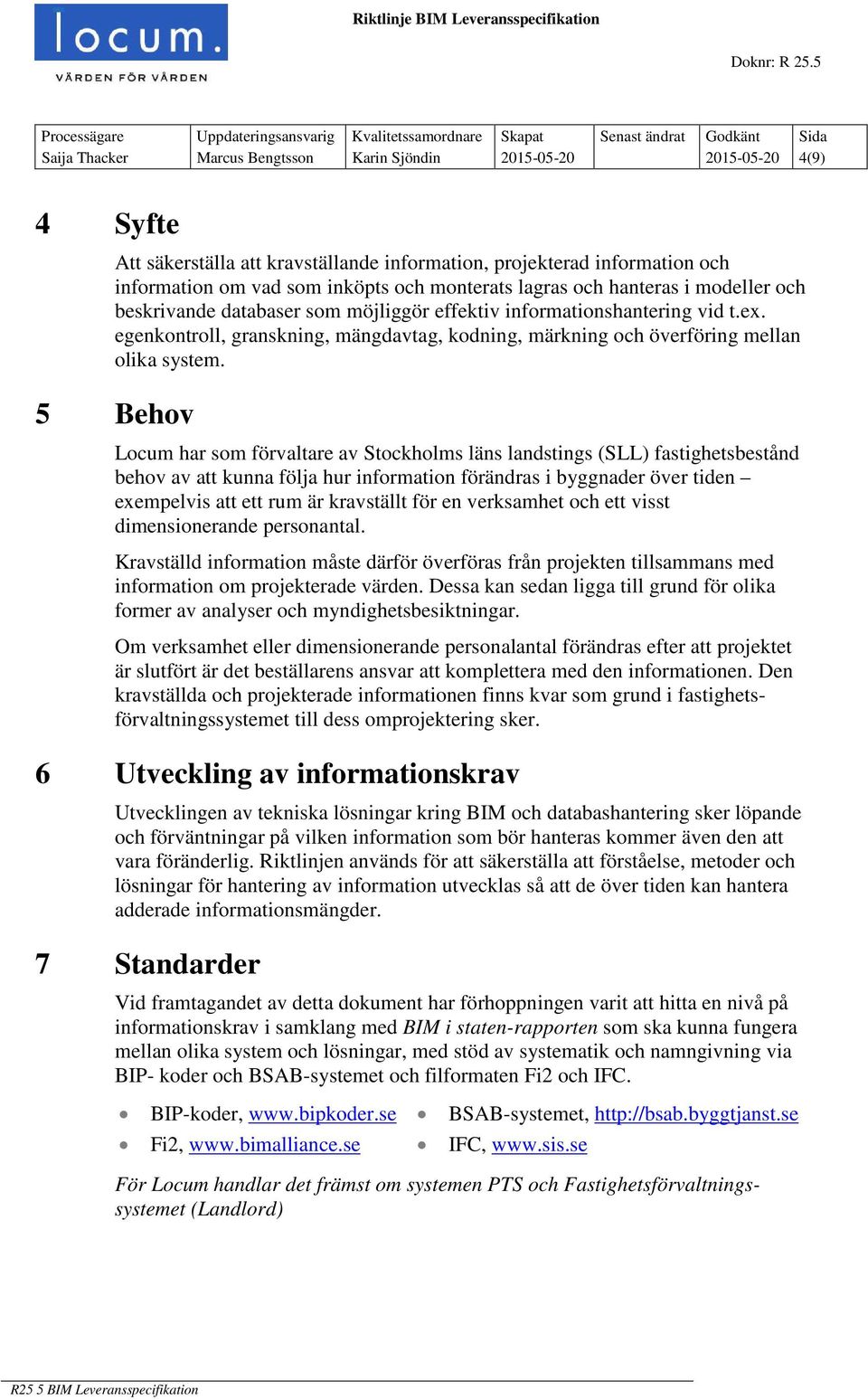

4 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) 4 Syfte Att säkerställa att kravställande information, projekterad information och information om vad som inköpts och monterats lagras och hanteras i modeller och beskrivande databaser som möjliggör effektiv informationshantering vid t.ex. egenkontroll, granskning, mängdavtag, kodning, märkning och överföring mellan olika system. 5 Behov Locum har som förvaltare av Stockholms läns landstings (SLL) fastighetsbestånd behov av att kunna följa hur information förändras i byggnader över tiden exempelvis att ett rum är kravställt för en verksamhet och ett visst dimensionerande personantal. Kravställd information måste därför överföras från projekten tillsammans med information om projekterade värden. Dessa kan sedan ligga till grund för olika former av analyser och myndighetsbesiktningar. Om verksamhet eller dimensionerande personalantal förändras efter att projektet är slutfört är det beställarens ansvar att komplettera med den informationen. Den kravställda och projekterade informationen finns kvar som grund i fastighetsförvaltningssystemet till dess omprojektering sker. 6 Utveckling av informationskrav Utvecklingen av tekniska lösningar kring BIM och databashantering sker löpande och förväntningar på vilken information som bör hanteras kommer även den att vara föränderlig. Riktlinjen används för att säkerställa att förståelse, metoder och lösningar för hantering av information utvecklas så att de över tiden kan hantera adderade informationsmängder. 7 Standarder Vid framtagandet av detta dokument har förhoppningen varit att hitta en nivå på informationskrav i samklang med BIM i staten-rapporten som ska kunna fungera mellan olika system och lösningar, med stöd av systematik och namngivning via BIP- koder och BSAB-systemet och filformaten Fi2 och IFC. BIP-koder, Fi2, BSAB-systemet, IFC, För Locum handlar det främst om systemen PTS och Fastighetsförvaltningssystemet (Landlord) R25 5 BIM Leveransspecifikation

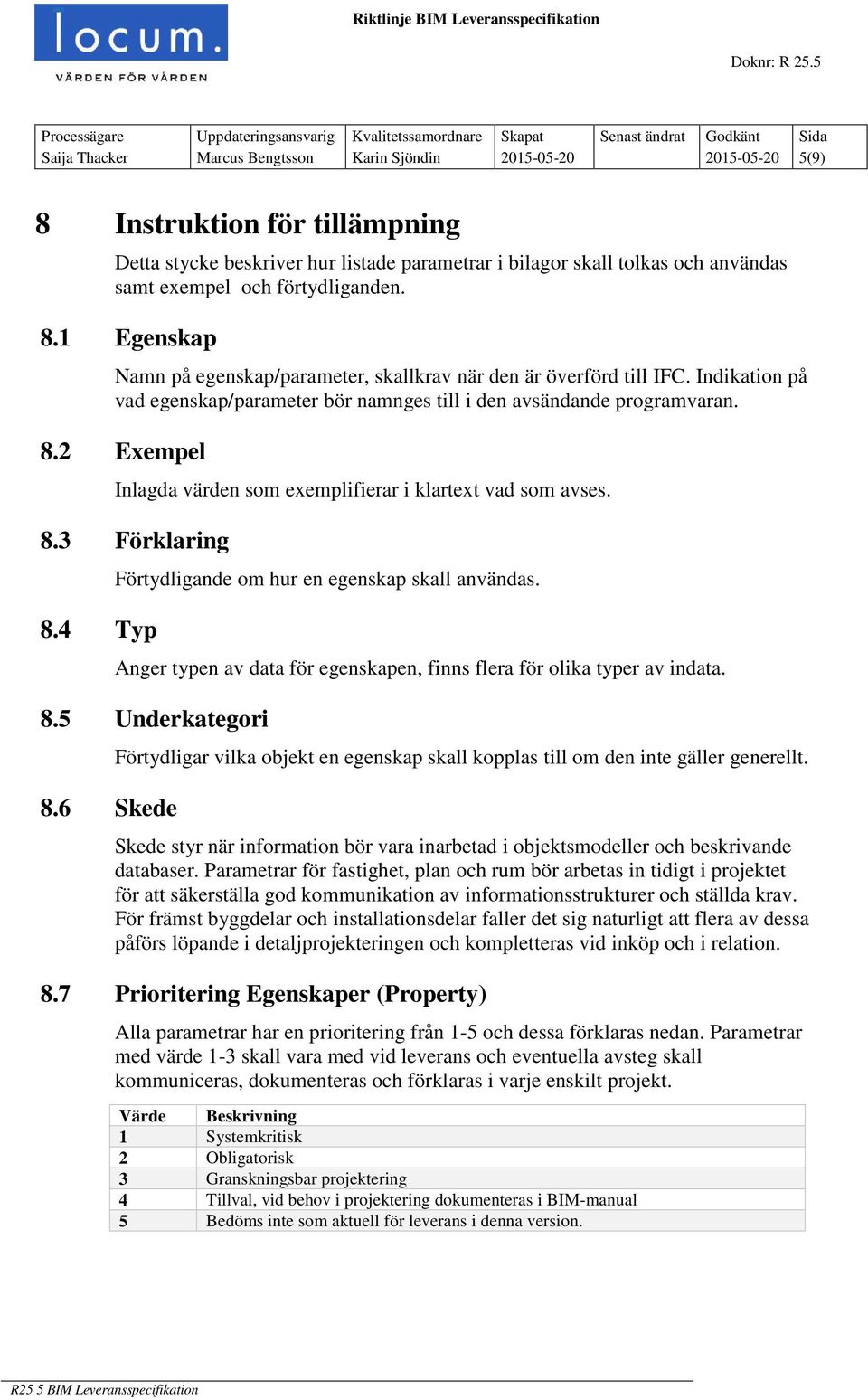

5 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) 8 Instruktion för tillämpning Detta stycke beskriver hur listade parametrar i bilagor skall tolkas och användas samt exempel och förtydliganden. 8.1 Egenskap Namn på egenskap/parameter, skallkrav när den är överförd till IFC. Indikation på vad egenskap/parameter bör namnges till i den avsändande programvaran. 8.2 Exempel Inlagda värden som exemplifierar i klartext vad som avses. 8.3 Förklaring 8.4 Typ Förtydligande om hur en egenskap skall användas. Anger typen av data för egenskapen, finns flera för olika typer av indata. 8.5 Underkategori 8.6 Skede Förtydligar vilka objekt en egenskap skall kopplas till om den inte gäller generellt. Skede styr när information bör vara inarbetad i objektsmodeller och beskrivande databaser. Parametrar för fastighet, plan och rum bör arbetas in tidigt i projektet för att säkerställa god kommunikation av informationsstrukturer och ställda krav. För främst byggdelar och installationsdelar faller det sig naturligt att flera av dessa påförs löpande i detaljprojekteringen och kompletteras vid inköp och i relation. 8.7 Prioritering Egenskaper (Property) Alla parametrar har en prioritering från 1-5 och dessa förklaras nedan. Parametrar med värde 1-3 skall vara med vid leverans och eventuella avsteg skall kommuniceras, dokumenteras och förklaras i varje enskilt projekt. Värde Beskrivning 1 Systemkritisk 2 Obligatorisk 3 Granskningsbar projektering 4 Tillval, vid behov i projektering dokumenteras i BIM-manual 5 Bedöms inte som aktuell för leverans i denna version. R25 5 BIM Leveransspecifikation

6 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) Systemkritiska parametrar Parametrar som skall vara med vid inleverans av relation för att de ska kunna hanteras och följas upp av Locum systematiskt i objektsmodeller och fastighetsförvaltningssystem. Systemkritiska parametrar får ej tas bort eller redigeras när de redan finns i en objektsmodell eller databas. Senast vid leverans av relation av nya objektsmodeller ska leverantören skapa dessa parametrar i samband skapandet av IFC- modellen Obligatoriska parametrar För att säkerställa att grundläggande krav arbetas in i modeller och kan följas upp rationellt såväl av Locum som av anlitade leverantörer Granskningsbar projektering För att säkerställa att grundläggande krav arbetas in i modeller och kan följas upp rationellt såväl av Locum som av anlitade leverantörer Tillval i projektering Inom projekt och projektgrupper kan det över tiden komma att behöva ställas projektspecifika krav på parametrar som behöver hanteras. Då ska dessa parametrar dokumenteras i projektets BIM-manual med stöd av denna riktlinje. 8.8 GUID (Global Unique Identifier) GUID tillhandahåller ett sätt att unikt identifiera ett objekt. GUID är systemkritiska parametrar. Det är mycket viktigt att GUID är unik för fastighet, byggnad, plan och rum. LOC-Fastighets-GUID, LOC-Byggnads-GUID, LOC-GUID (plan, rum) används för detta. Detta är ett krav för att säkerställa att informationen finns kvar på objektet även om den bakomliggande databasen kompileras om Nybyggnation Vid nybyggnad erhålls fastighets GUID ifrån fastighetsförvaltningssystemet. GUID för byggnad, plan och rum skapas nya. R25 5 BIM Leveransspecifikation

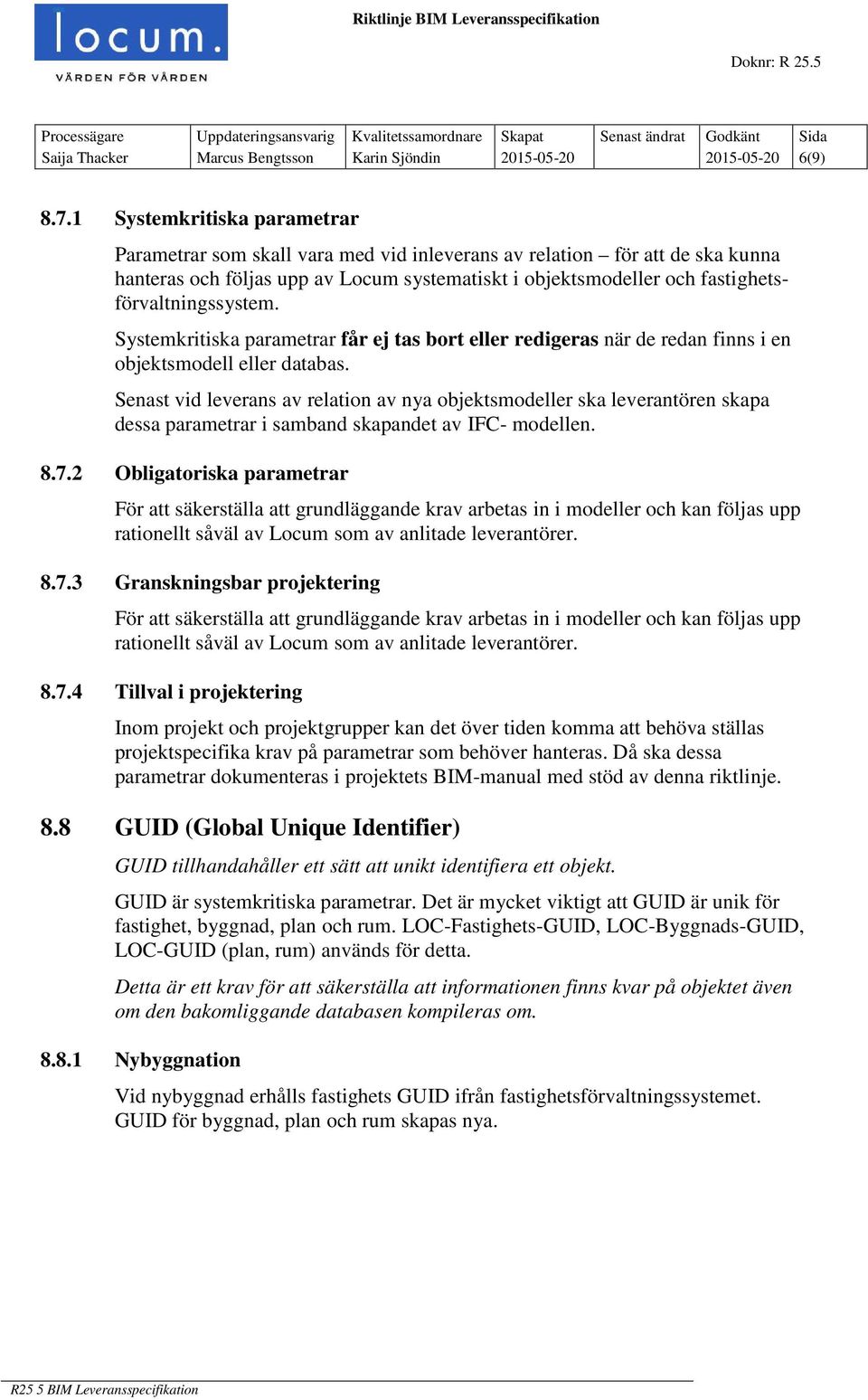

7 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) Ombyggnation Vid ombyggnad erhålls fastighets GUID, byggnads GUID, plan GUID och rums GUID ifrån fastighetsförvaltningssystemet. Det är mycket viktigt att GUID är unik för fastighet, byggnad, plan och rum. Detta bör beaktas vid projektering så att inte flera byggnader använder samma GUID för byggnad, plan och rum Definition Locum definierar GUID som 128 bitars med 32 tecken enligt: ISO/IEC 11578:1996, ITU-T Rec. X.667 och ISO/IEC :2005. Exempel på format för en GUID: f7aed025-12d ac04-80c4cc01b Processtöd i BIM-projekt 9.1 Befintliga datamängder Locum har stor del av SLL:s fastighetsbestånd dokumenterat i form av objektsmodeller och använder databaser för att kravställa lokaler. Dessa informationsmängder skall användas i projekt. 9.2 Rumsfunktionsprogram (PTS) Locum samverkar med ett större antal andra landsting i framtagandet av erfarenhetsbaserade kravställningar och riktlinjer för vårdlokaler. Detta sker i Program för Teknisk Standard (PTS) som är en databas för lokalutveckling och rumsfunktionsprogram (RFP). Kravställningarna i databasen ligger till grund för projekteringen och bör arbetas in i objektsmodeller i så stor del som möjligt. Tidigare har detta skett manuellt, tekniken utvecklas mot att värden från PTSdatabasen kommer att kunna läsas ut och läggas in i andra externa databaser med kopplingar mot objektsmodeller för vidare hantering av projektets konsult/entreprenör. Krav är att programhandlingen färdigställs i PTS och att relationen slutlevereras i PTS. 9.3 Projektering Projekterande konsulter och entreprenörer bör välja effektiva verktyg för att lösa hanteringen av information i projekteringen. Målet bör vara att välja lösningar som uppfyller krav på flexibilitet, spårbarhet, säkerhet, samverkan och kommunikation med beställare, entreprenör och konsulter. R25 5 BIM Leveransspecifikation

8 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) 9.4 Granskningsbar projektering Ett tydligt mål med informationsprojektering med stöd av objektsmodeller och olika former av databaser är att skapa förutsättningar för effektivare egenkontroller och granskning. Detta kan utföras genom olika former av filtreringar, med filter i respektive vald lösning, men kommer även att kunna utföras i sammanställda IFC-filer. 9.5 Produktion Entreprenörer skall säkerställa att ändrad och tillförd information påförs i objektsmodeller och databaser vid inköp och senast vid relation. 9.6 Avropade informationsleveranser En sammanställd IFC-modell skall kunna levereras för specifika behov i projektets olika skeden. Vid avropade informationsleveranser bör beskrivande information medfölja som beskriver och begränsar leveransens användningsområde. En önskad tillämpning är en tidig informationsleverans för att överföra data till fastighetsförvaltningssystemet gällande rumsobjekt som underlag till hyres- och städavtal. 9.7 Tabell Egenskaper (Property) Tabellen för egenskaper är indelad i flikar, dessa är informationsmängder som ska levereras i olika Pset (nedan) i IFC filen. Syftet med detta är att den mottagande organisationen ska få enhetlig namngivning på parametrar och att dessa presenteras strukturerat. Om detta inte utförs så korrekt kommer olika programvaror att placera och presentera parametrar olika i IFC filen. Överföring av data till ett namngivet Pset sker genom mappning av data vid export och skall tas fram av den projekterande konsulten eller av programvaruleverantören. Tabell Fastighet Plan Byggdelar A Byggdelar K Byggdelar V Byggdelar E Pset LOC-Fastighet LOC-Plan LOC-Bygg LOC-Bygg LOC-Bygg LOC-Bygg R25 5 BIM Leveransspecifikation

9 Riktlinje BIM Leveransspecifikation Doknr: R 25.5 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Marcus Bengtsson Karin Sjöndin (9) 9.8 BILAGOR Bilaga 1 LOC-Fastighet:Tabell med information om fastighetsdata Bilaga 2 LOC-Plan:Tabell med information om våningsdata Bilaga 3 LOC-RUM:Tabell med information om rumsdata Bilaga 4 LOC-Bygg:Tabell med information om byggdelar disciplin A Bilaga 5 LOC-Bygg:Tabell med information om byggdelar disciplin K Bilaga 6 LOC-Bygg:Tabell med information om byggdelar disciplin V Bilaga 7 LOC-Bygg:Tabell med information om byggdelar disciplin E Bilaga excel Hela definitionen i tabellform finns att rekvirera från Locum. Kontakta CAD/BIM enheten. R25 5 BIM Leveransspecifikation

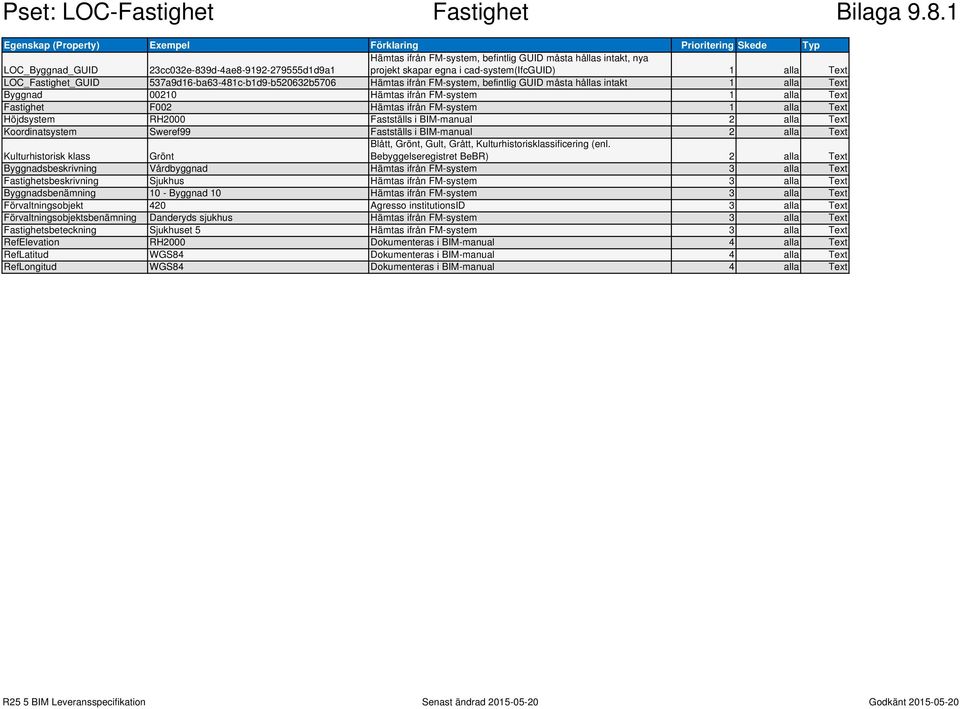

10 Pset: LOC-Fastighet Fastighet Bilaga Egenskap (Property) Exempel Förklaring Prioritering Skede Typ Hämtas ifrån FM-system, befintlig GUID måsta hållas intakt, nya LOC_Byggnad_GUID 23cc032e-839d-4ae d1d9a1 projekt skapar egna i cad-system(ifcguid) 1 alla Text LOC_Fastighet_GUID 537a9d16-ba63-481c-b1d9-b520632b5706 Hämtas ifrån FM-system, befintlig GUID måsta hållas intakt 1 alla Text Byggnad Hämtas ifrån FM-system 1 alla Text Fastighet F002 Hämtas ifrån FM-system 1 alla Text Höjdsystem RH2000 Fastställs i BIM-manual 2 alla Text Koordinatsystem Sweref99 Fastställs i BIM-manual 2 alla Text Kulturhistorisk klass Grönt Blått, Grönt, Gult, Grått, Kulturhistorisklassificering (enl. Bebyggelseregistret BeBR) 2 alla Text Byggnadsbeskrivning Vårdbyggnad Hämtas ifrån FM-system 3 alla Text Fastighetsbeskrivning Sjukhus Hämtas ifrån FM-system 3 alla Text Byggnadsbenämning 10 - Byggnad 10 Hämtas ifrån FM-system 3 alla Text Förvaltningsobjekt 420 Agresso institutionsid 3 alla Text Förvaltningsobjektsbenämning Danderyds sjukhus Hämtas ifrån FM-system 3 alla Text Fastighetsbeteckning Sjukhuset 5 Hämtas ifrån FM-system 3 alla Text RefElevation RH2000 Dokumenteras i BIM-manual 4 alla Text RefLatitud WGS84 Dokumenteras i BIM-manual 4 alla Text RefLongitud WGS84 Dokumenteras i BIM-manual 4 alla Text R25 5 BIM Leveransspecifikation Senast ändrad Godkänt

11 Pset: LOC-Plan Plan Bilaga Egenskap (Property) Exempel Prioritering Skede Typ LOC_GUID 23cc032e-839d-4ae d1d9a1 1 alla Text Namn 09H 2 alla Text Elevation +33,60 2 alla Text Plan populärnamn Våning 9 (Halvplan) 3 alla Text BTA alla Area BRA alla Area LOA alla Area Exempel: Plan Kolumn1 Skede Exempel 190 +höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning 10 09H +höjd alla Våning 9 (Halvplan) 090 +höjd alla Våning höjd alla Våning höjd alla Våning 7 06E +höjd alla Våning 6 (Entresolplan) 060 +höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning höjd alla Våning 1 (Första användbara våning) 000 +höjd alla Hissgropar/krypgrund Tillämpning av SS-EN ISO , Bygghandingar 90 Del 8 R25 5 BIM Leveransspecifikation Senast ändrad Godkänt

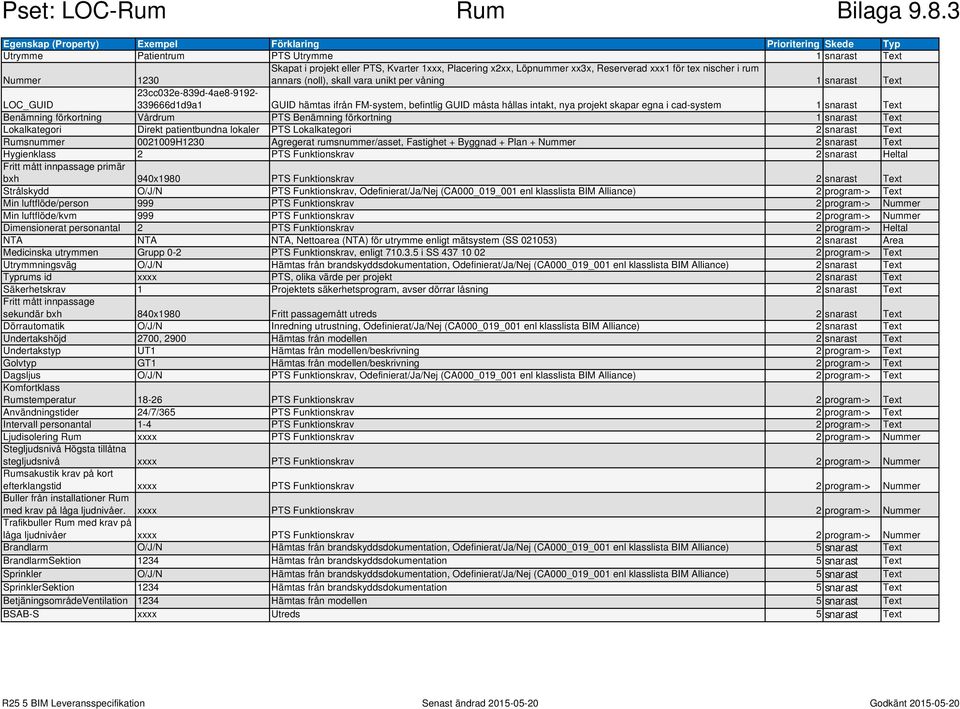

12 Pset: LOC-Rum Rum Bilaga Egenskap (Property) Exempel Förklaring Prioritering Skede Typ Utrymme Patientrum PTS Utrymme 1 snarast Text Nummer 1230 Skapat i projekt eller PTS, Kvarter 1xxx, Placering x2xx, Löpnummer xx3x, Reserverad xxx1 för tex nischer i rum annars (noll), skall vara unikt per våning 1 snarast Text LOC_GUID 23cc032e-839d-4ae d1d9a1 GUID hämtas ifrån FM-system, befintlig GUID måsta hållas intakt, nya projekt skapar egna i cad-system 1 snarast Text Benämning förkortning Vårdrum PTS Benämning förkortning 1 snarast Text Lokalkategori Direkt patientbundna lokaler PTS Lokalkategori 2 snarast Text Rumsnummer H1230 Agregerat rumsnummer/asset, Fastighet + Byggnad + Plan + Nummer 2 snarast Text Hygienklass 2 PTS Funktionskrav 2 snarast Heltal Fritt mått innpassage primär bxh 940x1980 PTS Funktionskrav 2 snarast Text Strålskydd O/J/N PTS Funktionskrav, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 program-> Text Min luftflöde/person 999 PTS Funktionskrav 2 program-> Nummer Min luftflöde/kvm 999 PTS Funktionskrav 2 program-> Nummer Dimensionerat personantal 2 PTS Funktionskrav 2 program-> Heltal NTA NTA NTA, Nettoarea (NTA) för utrymme enligt mätsystem (SS ) 2 snarast Area Medicinska utrymmen Grupp 0-2 PTS Funktionskrav, enligt i SS program-> Text Utrymmningsväg O/J/N Hämtas från brandskyddsdokumentation, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 snarast Text Typrums id xxxx PTS, olika värde per projekt 2 snarast Text Säkerhetskrav 1 Projektets säkerhetsprogram, avser dörrar låsning 2 snarast Text Fritt mått innpassage sekundär bxh 840x1980 Fritt passagemått utreds 2 snarast Text Dörrautomatik O/J/N Inredning utrustning, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 snarast Text Undertakshöjd 2700, 2900 Hämtas från modellen 2 snarast Text Undertakstyp UT1 Hämtas från modellen/beskrivning 2 program-> Text Golvtyp GT1 Hämtas från modellen/beskrivning 2 program-> Text Dagsljus O/J/N PTS Funktionskrav, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 program-> Text Komfortklass Rumstemperatur PTS Funktionskrav 2 program-> Text Användningstider 24/7/365 PTS Funktionskrav 2 program-> Text Intervall personantal 1-4 PTS Funktionskrav 2 program-> Text Ljudisolering Rum xxxx PTS Funktionskrav 2 program-> Nummer Stegljudsnivå Högsta tillåtna stegljudsnivå xxxx PTS Funktionskrav 2 program-> Nummer Rumsakustik krav på kort efterklangstid xxxx PTS Funktionskrav 2 program-> Nummer Buller från installationer Rum med krav på låga ljudnivåer. xxxx PTS Funktionskrav 2 program-> Nummer Trafikbuller Rum med krav på låga ljudnivåer xxxx PTS Funktionskrav 2 program-> Nummer Brandlarm O/J/N Hämtas från brandskyddsdokumentation, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 5 snarast Text BrandlarmSektion 1234 Hämtas från brandskyddsdokumentation 5 snarast Text Sprinkler O/J/N Hämtas från brandskyddsdokumentation, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 5 snarast Text SprinklerSektion 1234 Hämtas från brandskyddsdokumentation 5 snarast Text BetjäningsområdeVentilation 1234 Hämtas från modellen 5 snarast Text BSAB-S xxxx Utreds 5 snarast Text R25 5 BIM Leveransspecifikation Senast ändrad Godkänt

13 Pset: LOC-Bygg Byggdelar A Bilaga Underkategori Egenskap (property) Exempel Förklaring Prioritering Typ Exempel kategorierprioritering TypeID IV07 Beteckning, littera. (UserCode) 1 Text BSABe 43.CB/41 BSAB Element, Svensk BSAB 96 byggdelar. Svensk tolkning av ISO Element 2 Text Öppningskompletteringar Dörrautomatik O/J/N PTS, Inredning utrustning, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text Stomkomplement, öppningskompletteringar, håltagningar(tätningar) Öppningskompletteringar FireRating EI 60 (CA000_015_001 enl klasslista BIM Alliance) Brandklass 2 Text Fritt mått innpassage primär bxh 940x1980 Karmyttermått - (2xkarm) - dörrbladstjocklek 2 Text Hygienklass 2 PTS Funktionskrav 2 Heltal Stomkomplement, öppningskompletteringar SoundLevel_dBA 35 (CA000_016_001 enl klasslista BIM Alliance) Sound Level [dba] 2 Heltal StatusConstruction E=Bef, R=Rives, N=Nytt etc Byggnadsstatus, rives, befintlig mm 2 Text Stomkomplement, öppningskompletteringar Strålskydd O/J/N PTS Funktionskrav, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text TypeDescription Innerväggar (ej stominnerväggar) - skivor och stålregelverk Kort beskrivningstext generellt på alla produkter. Typnivå 2 Text BSABwr PDB.3 BSAB Work Result, BSAB 96 produktionsresultat; Svensk AMA-kod. Svensk tolkning av ISO Work Result 2 Text StoreyName 050 Plan 2 Text Säkerhetskrav 1 Projektets säkerhetsprogram, avser dörrar låsning 2 Text Besiktningsintervall 6 månader 12 månader Vid besiktningskrav 2 Text Besiktningskrav O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text Monterat av xxxx Vid besiktningskrav/garanti 2 Text Öppningskompletteringar Utrymningsväg O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text BPD O/J/N Building Product Declaration BPD. Ex: Svensk ByggvaruBedömning, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 3 Text Hiss Systemvikt 3000 Hiss 3 Nummer InstanceDescription Kulör S 2050-B20G Beskrivningstext unikt på byggdel 3 Text Manufacturer Danogips Tillverkare, typ Danogips 3 Text Larmade installationer Larm O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 3 Text LOC_GUID 23cc032e-839d-4ae d1d9a1 Befintlig GUID måsta hållas intakt, nya projekt skapar egna i cadsystem 4 Text Comment Ingår/Ingår ej Kommentarer tex för mängdning, kalkyl, mm 4 Text ObjectID +U =57BLB301-TD1000 Unikt ID på objekt. Märksträng 4 Text RunningIndex 1000 Löpnummer på produkter för tex ObjectID 4 Heltal Layer A-43CB--EI_ Lagernamn 4 Text AFF AFF Koder specifika för förvaltning. Ex T4.235 (Apparater för torkning av tryckluft) 4 Text Öppningskompletteringar Tröskel O/J/N Anges där logistikflöden kan påverkas 4 Text R25 5 BIM Leveransspecifikation Senast ändrad Godkänt

14 Pset: LOC-Bygg Byggdelar K Bilaga Underkategori Egenskap (property) Exempel Förklaring Prioritering Typ Exempel kategorierprioritering TypeID YVB Beteckning, littera. (UserCode) 1 Text BSABe 27.C/31 BSAB Element, Svensk BSAB 96 byggdelar. Svensk tolkning av ISO Element 2 Text TypeDescription Stomytterväggar -- element av betong Kort beskrivningstext generellt på alla produkter. Typnivå 2 Text Byggdelar, håltagningar(tätningar) FireRating EI 60 (CA000_015_001 enl klasslista BIM Alliance) Brandklass 2 Text Manufacturer Strängbetong Tillverkare, typ 2 Text Stomkomplement, öppningskompletteringar Sound Level_dBA 35 (CA000_016_001 enl klasslista BIM Alliance) Sound Level [dba] 2 Heltal StatusConstruction E=Bef, R=Rives, N=Nytt etc Byggnadsstatus, rives, befintlig mm 2 Text BSABwr PDB.3 BSAB Work Result, BSAB 96 produktionsresultat; Svensk AMA-kod. Svensk tolkning av ISO Work Result 2 Text StoreyName 050 Plan 2 Text Besiktningsintervall 6 månader 12 månader Vid besiktningskrav 2 Text Besiktningskrav O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text Monterat av Vid besiktningskrav/garanti 2 Text BPD O/J/N Building Product Declaration BPD. Ex: Svensk ByggvaruBedömning, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 3 Text InstanceDescription Syratvättas Beskrivningstext unikt på byggdel 3 Text ObjectID +U =57BLB301-TD1000 Unikt ID på objekt 4 Text RunningIndex 1000 Löpnummer på produkter för tex ObjectID 4 Heltal Layer V-57B-1FE-_ Lagernamn 4 Text Comment Ingår/Ingår ej Kommentarer tex för mängdning, kalkyl, mm 4 Text LOC_GUID 23cc032e-839d-4ae d1d9a1 Befintlig GUID måsta hållas intakt, nya projekt skapar egna i cadsystem 4 Text AFF T4.235 AFF Koder specifika för förvaltning. Ex T4.235 (Apparater för torkning av tryckluft) 4 Text R25 5 BIM Leveransspecifikation Senast ändrad Godkänt

15 Pset: LOC-Bygg Byggdelar V Bilaga Underkategori Egenskap (property) Exempel Förklaring Prioritering Typ TypeID TD101 Beteckning, littera. (UserCode) 1 Text BSABe 57B BSAB Element, Svensk BSAB 96 byggdelar. Svensk tolkning av ISO Element 2 Text Installationsdelar, tätningar FireRating EI 60 (CA000_015_001 enl klasslista BIM Alliance) Brandklass, system som passerar brandcellgräns 2 Text InstanceDescription Kulör S 2050-B20G Beskrivningstext unikt på produkt. Instansnivå 2 Text Manufacturer Lindab Tillverkare, typ Lindab 2 Text Installationsdelar, öppningskompletteringar Sound Level_dBA 35 (CA000_016_001 enl klasslista BIM Alliance) Sound Level [dba] 2 Text TypeDescription Väggdon Kort beskrivningstext generellt på alla produkter. Typnivå 2 Text BSABwr PDB.3 BSAB Work Result, BSAB 96 produktionsresultat; Svensk AMA-kod. Svensk tolkning av ISO Work Result 2 Text Flow_l/min 50 Flödet på en enhet 2 Nummer Flow_l/s 5,2 Flödet på en enhet 2 Nummer SpaceNumber U Rumsnummer i objekt. Space Number 2 Text StatusConstruction E=Bef, R=Rives, N=Nytt etc Byggnadsstatus, rives, befintlig mm 2 Text SystemCode T, VS3 Kort Systemnmn 2 Text SystemID V=LB301-T, VS=VS3, VS3R, E=B1E1, GR82 Unik systemkod. System och undersystem 2 Text SystemType Frånluft, Tappkallvatten Typ av System 2 Text Besiktningsintervall 6 månader 12 månader Vid besiktningskrav 2 Text Besiktningskrav O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text Garantitid 2 år/5 år För större komponeneter/dyrare (utreds) 2 Text Larmade installationer Larm O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text Monterat av Vid besiktningskrav/garanti 2 Text BPD O/J/N Building Product Declaration BPD. Ex: Svensk ByggvaruBedömning, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 3 Text SpaceName PTS Benämning förkortning Rumsnamn. Space name. För E, V, K i rumsnamn i objekt 3 Text SpaceType PTS Utrymme Typ av rum 3 Text StoreyName 050 Plan 3 Text Comment Ingår/Ingår ej Kommentarer tex för mängdning, kalkyl, mm 4 Text RunningIndex 1000 Löpnummer på produkter för tex ObjectID 4 Text ObjectID +U =57BLB301-TD1000 Unikt ID på objekt. Märksträng 4 Text Layer V-57B-1FE-_ Lagernamn 4 Text LOC_GUID 23cc032e-839d-4ae d1d9a1 Befintlig GUID måsta hållas intakt, nya projekt skapar egna i cadsystem 4 Text AFF T4.235 AFF Koder specifika för förvaltning. Ex T4.235 (Apparater för torkning av tryckluft) 4 Text R25 5 BIM Leveransspecifikation Senast ändrad Godkänt

16 Pset: LOC-Bygg Byggdelar E Bilaga Underkategori Egenskap (property) Exempel Förklaring Prioritering Typ TypeID WG2xx Beteckning, littera. (UserCode) 1 Text Besiktningsintervall 6 månader 12 månader Vid besiktningskrav 2 Text Besiktningskrav O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text Hiss, Installationsdelar, tätningar EI 60 (CA000_015_001 enl klasslista BIM Alliance) Brandklass 2 Text FireRating InstanceDescription Kulör S 2050-B20G Beskrivningstext unikt på produkt, Instansnivå 2 Text Larmade installationer Larm O/J/N Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 2 Text Ledningar Längd Nummer Manufacturer Schneider Tillverkare, typ Schneider 2 Text Installationsdelar, öppningskompletteringar Sound Level_dBA 35 (CA000_016_001 enl klasslista BIM Alliance) Sound Level [dba] 2 Heltal TypeDescription Lågspänningsnät för växelström - kabelnät i mark eller hus Kort beskrivningstext generellt på alla produkter. Typnivå 2 Text Typgodkänd Ce-märkning 2 Text BSABe 63.BCB/1 BSAB Element, Svensk BSAB 96 byggdelar. Svensk tolkning av ISO Element 2 Text BSABwr SCK BSAB Work Result, BSAB 96 produktionsresultat; Svensk AMA-kod. Svensk tolkning av ISO Work Result 2 Text IPClass IP48 IP-Klass, Skyddsklass mot vatteniträngning 2 Text SpaceName PTS Benämning förkortning Rumsnamn. Space name. För E, V, K i rumsnamn i objekt 2 Text SpaceNumber U Rumsnummer i objekt. Space Number 2 Text StatusConstruction E=Bef, R=Rives, N=Nytt etc Byggnadsstatus, rives, befintlig mm 2 Text SystemCode T, VS3 Kort Systemnamn 2 Text SystemID V=LB301-T, VS=VS3, VS3R, E=B1E1, GR82 Unik systemkod. System och undersystem 2 Text SystemType Lågspänningsnät för växelström Typ av system 2 Text Garantitid 2 år/5 år För större komponeneter/dyrare (utreds) 2 Text Monterat av Vid besiktningskrav/garanti 2 Text Täckningsyta Grafiksk redovisning 3 Text BPD O/J/N Building Product Declaration BPD. Ex: Svensk ByggvaruBedömning, Odefinierat/Ja/Nej (CA000_019_001 enl klasslista BIM Alliance) 3 Text SpaceType PTS Utrymme Typ av rum 3 Text StoreyName 050 Plan 3 Text Comment Ingår/Ingår ej Kommentarer tex för mängdning, kalkyl, mm 4 Text ObjectID +U =57BLB301-TD1000 Unikt ID på objekt 4 Text RunningIndex 1000 Löpnummer på produkter för tex ObjectID 4 Heltal Layer V-63BCB-1FE-_ Lagernamn 4 Text LOC_GUID 23cc032e-839d-4ae d1d9a1 Befintlig GUID måsta hållas intakt, nya projekt skapar egna i cadsystem 4 Text AFF T4.235 AFF Koder specifika för förvaltning. Ex T4.235 (Apparater för torkning av tryckluft) 4 Text R25 5 BIM Leveransspecifikation Senast ändrad Godkänt
