Utmaningar och möjligheter för branschen

Transkript

1 Utmaningar och möjligheter för branschen april 2018 Jan-Olof Edgar, produktchef AMA

2 Digitalisering Vad menar vi?

3 Digitisering Omvandling från analog till digital representation av information Digitalisering Införande av Informations- och kommunikationsteknik (IKT) och övergång till informationssamhället Digital Transformation Användandet av (digital) teknologi för att drastiskt förbättra företagets prestationer eller omfattning Cap Gemini

4 SimSalaBIM Det stora Paradigmskiftet - Skiftet av informationshantering från papper till objekt.

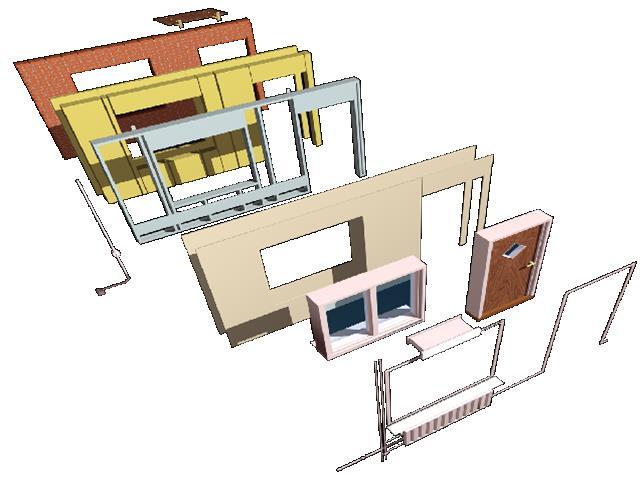

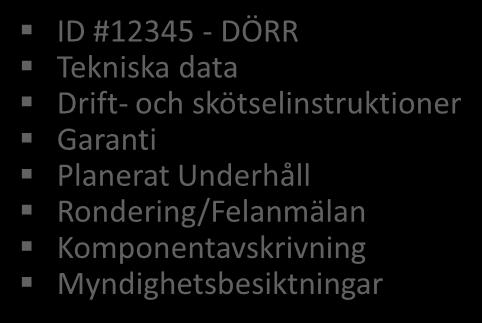

5 BIM - Ett paradigmskifte för informationshantering Byggkomponenter blir bärare av information ID # DÖRR Tekniska data Drift- och skötselinstruktioner Garanti Planerat Underhåll Rondering/Felanmälan Komponentavskrivning Myndighetsbesiktningar

6 Utmaning Informationsöar bland byggprocessens dokument

7 Bättre kommunikation i bygg- och förvaltningsprocessen KAN SPARA CIRKA 60 MILJARDER VARJE ÅR Källa: Svensk Byggtjänst/Industrifakta

8 Parterna bakom CoClass

9 Drivkrafter bakom CoClass Vi får informationen olika strukturerad vid varje leverans Vi missförstår varandra Vi lagrar informationen på olika sätt i olika system Vi har inte informationen Vi kan inte samordna Vi vet inte vilken information som är rätt Vi hittar inte informationen Vi kan inte ta ut statistik

10 Vad är CoClass? Egenskaper Storlek: 250 Luftflöde: 202 l/s Ljudnivå: 30 db(a) Kulör: matt grå RAL 7037 Identifikation =J1001.JJ2003.RNB05010 Förvaltningsaktivitet Rengöres vid behov med ljummet vatten och diskmedel. Inga verktyg behövs för åtkomst. Allmänventilationssystem nr 01 > Frånluftsventilationssystem nr 03 > Frånluftsdon typ 05 nr 010

11 CoClass på tre minuter.

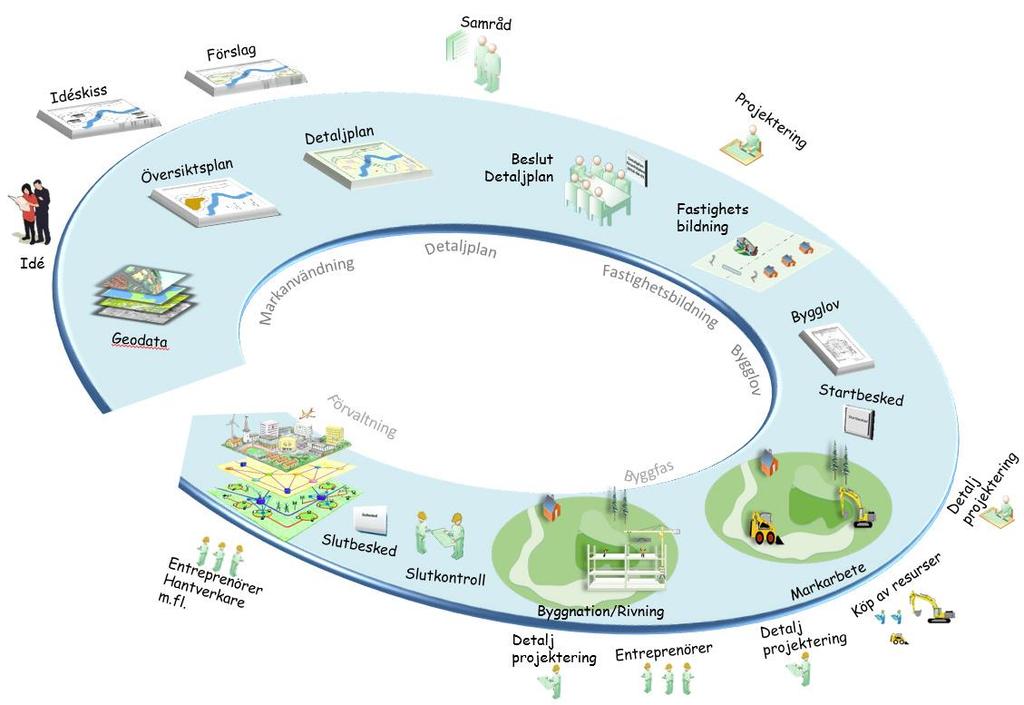

12 Från kravställning till förvaltning Livscykelhantering av information

13 Digitalt först

14 Livscykeln för klasser /egenskaper Förstudie Program Projektering Produktion Användning Avveckling Referensbeteckning Produkt-ID 1 Property Set = Delmängd av information 1 Nytt Produkt-ID om objektet byts ut

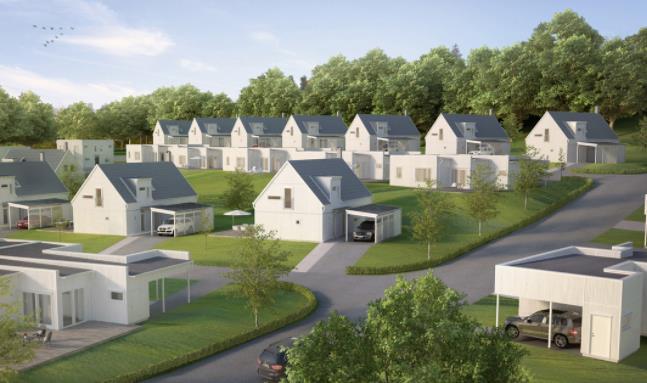

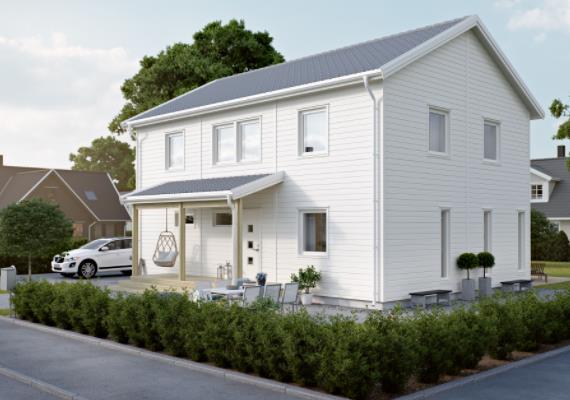

15 ISO : från aktivitet till byggnadsverkskomplex Aktivitet: sova Byggnadsverk: AAA Småhus BYGGRESULTAT Utrymme: AAA Rum Byggnadsverkskomplex: AAA Småhusområde BYGGRESULTAT

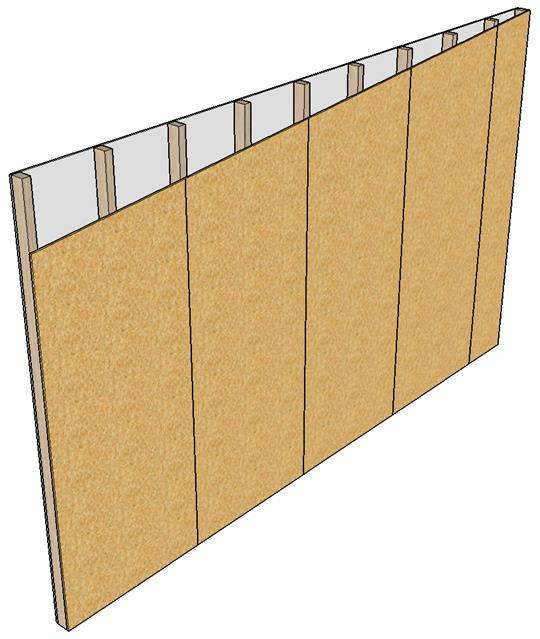

16 ISO : utrymme definieras av byggdelar Utrymme Konstruktivt system: AD30 Innervägg > Väggkonstruktion med fackverksstomme Komponent: ULM Väggkärna Funktionellt system: B20 Innervägg BYGGDEL BYGGDEL BYGGDEL Byggdel Komponent: NCB Väggbeklädnad

17 Val av material för komponenten Konstruktören eller entreprenören lägger till material som egenskap hos komponenterna Komponenterna kan nu mängdas ULM Väggkärna Träreglar 45x70 c-c 450 NCB Väggbeklädnad Gipsskiva

18 Gipsskivan Data i modellen: materialspecifikt Egenskap Värde Klasskod NCB Klassnamn Väggbeklädnad Längd 2400 Tjocklek 12,5 Material gips Typ gipsskiva, normal (SS-EN 520) Produktionsresultat KBC.3211 Typbeteckning 02 Resursdefinition (bsdd m.fl.) Varutypkod (ETIM, VB m.fl.) Referensbeteckning B2008.AD3005.NCB NCB Väggbeklädnad Normalgipsskiva 1 Väggsystem, typ 20 Innervägg, nr 08 Väggkonstruktion, typ 30 Väggkonstruktion med fackverksstomme, nr 05 Väggbeklädnad, typ Normalgipsskiva, nr 02

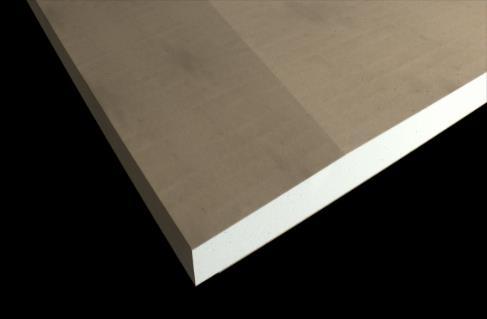

19 Gipsskivan Resurs i ETIM 1 NCB Väggbeklädnad Gipsskiva 1: ElektroTechnisches InformationsModell, en internationell branschstandard för produkter inom el, VVS och bygg. För närvarande är 14 länder medlemmar. ETIM Sverige styrs av en referensgrupp för leverantörer, grossister och byggvaruhandel. Egenskap Värde Klasskod NCB Klassnamn Väggbeklädnad Längd 2400 Tjocklek 12,5 Material gips Typ gipsskiva, normal (SS-EN 520) Produktionsresultat KBC.3211 Typbeteckning 02 Resursdefinition (bsdd m.fl.) gipsskiva / gips Varutypkod (ETIM, VB m.fl.) EC Referensbeteckning B2008.AD3005.NCB0201

20 Gipsskivan Resurs i ETIM

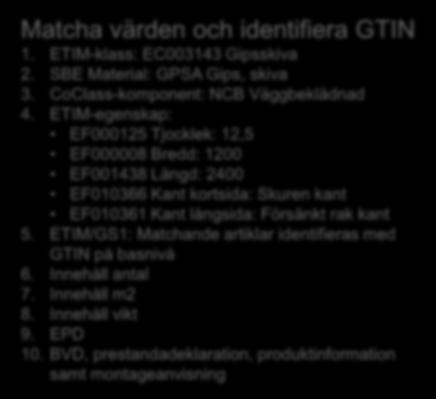

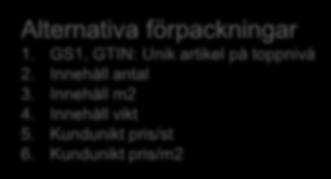

21 Gipsskiva från modell till beställning NCB Väggbeklädnad Gipsskiva Definition av generisk produkt 1. CoClass-komponent: NCB Väggbeklädnad 2. SBE Material: GPSA Gips, skiva 3. ETIM-klass: EC Gipsskiva 4. ETIM-egenskap: EF Tjocklek EF Bredd EF Längd EF Kant kortsida EF Kant långsida 5. Val av egenskaper Matcha värden och identifiera GTIN 1. ETIM-klass: EC Gipsskiva 2. SBE Material: GPSA Gips, skiva 3. CoClass-komponent: NCB Väggbeklädnad 4. ETIM-egenskap: EF Tjocklek: 12,5 EF Bredd: 1200 EF Längd: 2400 EF Kant kortsida: Skuren kant EF Kant långsida: Försänkt rak kant 5. ETIM/GS1: Matchande artiklar identifieras med GTIN på basnivå 6. Innehåll antal 7. Innehåll m2 8. Innehåll vikt 9. EPD 10. BVD, prestandadeklaration, produktinformation samt montageanvisning Koppla GTIN till GLN 1. GS1, GTIN: Unik artikel 2. GS1, GLN: Avtalsleverantör 3. Kundunikt pris/st 4. Kundunikt pris/m2 Alternativa förpackningar 1. GS1, GTIN: Unik artikel på toppnivå 2. Innehåll antal 3. Innehåll m2 4. Innehåll vikt 5. Kundunikt pris/st 6. Kundunikt pris/m2 Lagersaldo vid beställning 1. GS1, GTIN: Antal per basnivå 2. GS1, GTIN: Antal per toppnivå Alternativ LCA-beräkning 1. EPD: Specifik produktvärde 2. LCA databas: Generiskt material värde

22 BIM/CoClass och BEAst KG QQA Fönster 4 23 Placering Funktion ++D45623 =B1002.AD3005.QQA1123 Väggsystem, typ 10 Yttervägg, nr 02 Väggkonstruktion, typ 30 Väggkonstruktion med solid stomme, nr 05 Fönster, typ 11 Trä höger, nr 23

23 Drift och underhåll

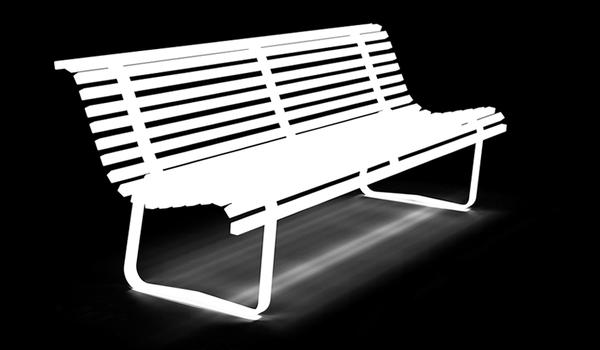

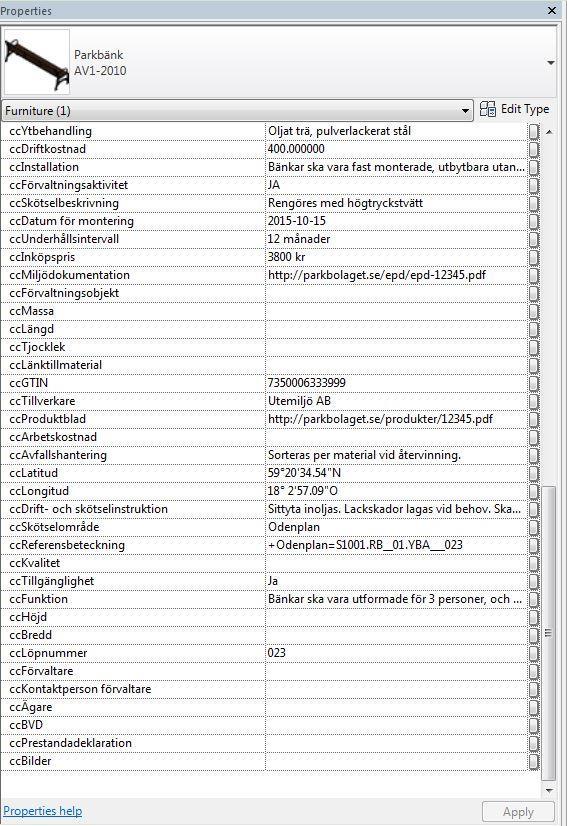

24 Objekt och förvaltningsaktivitet DE

25 Informationsleveranser

26 KRAV KRAV INFORMATIONSLEVERANS INFORMATIONSLEVERANS Att köpa och sälja information Digital tvilling Projektör Entreprenör Förvaltning Produktions information Projekterad information Förvaltnings information Byggnads information Byggnads information Byggnads information Sälja Köpa/Sälja Köpa

27 Året då handel med information slår igenom? 2020 TACK! Jan-Olof Edgar, produktchef AMA
