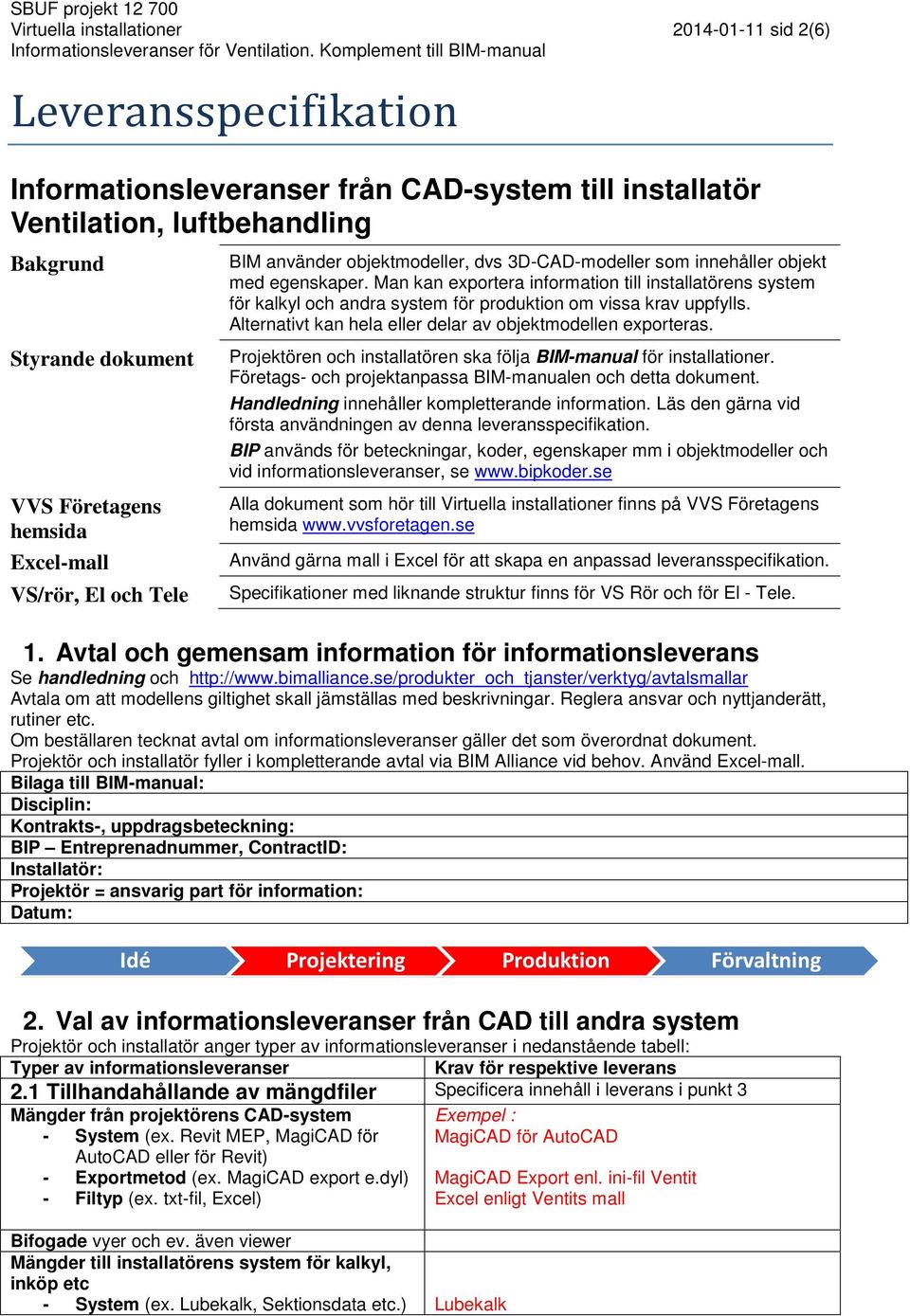

1 VIRTUELLA INSTALLATIONER 2014 Översit Handledning BIM-manual Leveransspecifiation VS Rör Leveransspecifiation El tele Leveransspecifiation Ventilation Bilagor LEVERANSSPECIFIKATION, VENTILATION Det här doumentet är tänt som underlag för att precisera vilen information företaget önsar från system till system. Man använder tillämpliga delar för det atuella projetet. Använd Excelmall.

2 SBUF projet Virtuella installationer sid 2(6) Informationser för Ventilation. Komplement till BIM-manual Leveransspecifiation Informationser från CAD-system till installatör Ventilation, luftbehandling Bagrund Styrande doument VVS Företagens hemsida Excel-mall VS/rör, El och Tele BIM använder objetmodeller, dvs 3D-CAD-modeller som innehåller objet med egensaper. Man an exportera information till installatörens system för alyl och andra system för prodution om vissa rav uppfylls. Alternativt an hela eller delar av objetmodellen exporteras. Projetören och installatören sa följa BIM-manual för installationer. Företags- och projetanpassa BIM-manualen och detta doument. Handledning innehåller ompletterande information. Läs den gärna vid första användningen av denna specifiation. BIP används för betecningar, oder, egensaper mm i objetmodeller och vid informationser, se Alla doument som hör till Virtuella installationer finns på VVS Företagens hemsida Använd gärna mall i Excel för att sapa en anpassad specifiation. Specifiationer med linande strutur finns för VS Rör och för El - Tele. 1. Avtal och gemensam information för informations Se handledning och Avtala om att modellens giltighet sall jämställas med besrivningar. Reglera ansvar och nyttjanderätt, rutiner etc. Om beställaren tecnat avtal om informationser gäller det som överordnat doument. Projetör och installatör fyller i ompletterande avtal via BIM Alliance vid behov. Använd Excel-mall. Bilaga till BIM-manual: Disciplin: Kontrats-, uppdragsbetecning: BIP Entreprenadnummer, ContractID: Installatör: Projetör = ansvarig part för information: Datum: Idé Projetering Prodution Förvaltning 2. Val av informationser från CAD till andra system Projetör och installatör anger typer av informationser i nedanstående tabell: Typer av informationser Krav för respetive 2.1 Tillhandahållande av mängdfiler Specificera innehåll i i punt 3 Mängder från projetörens CAD-system - System (ex. Revit MEP, MagiCAD för AutoCAD eller för Revit) - Exportmetod (ex. MagiCAD export e.dyl) - Filtyp (ex. txt-fil, Excel) Bifogade vyer och ev. även viewer Mängder till installatörens system för alyl, inöp etc - System (ex. Lubeal, Setionsdata etc.) Lubeal : MagiCAD för AutoCAD MagiCAD Export enl. ini-fil Ventit Excel enligt Ventits mall

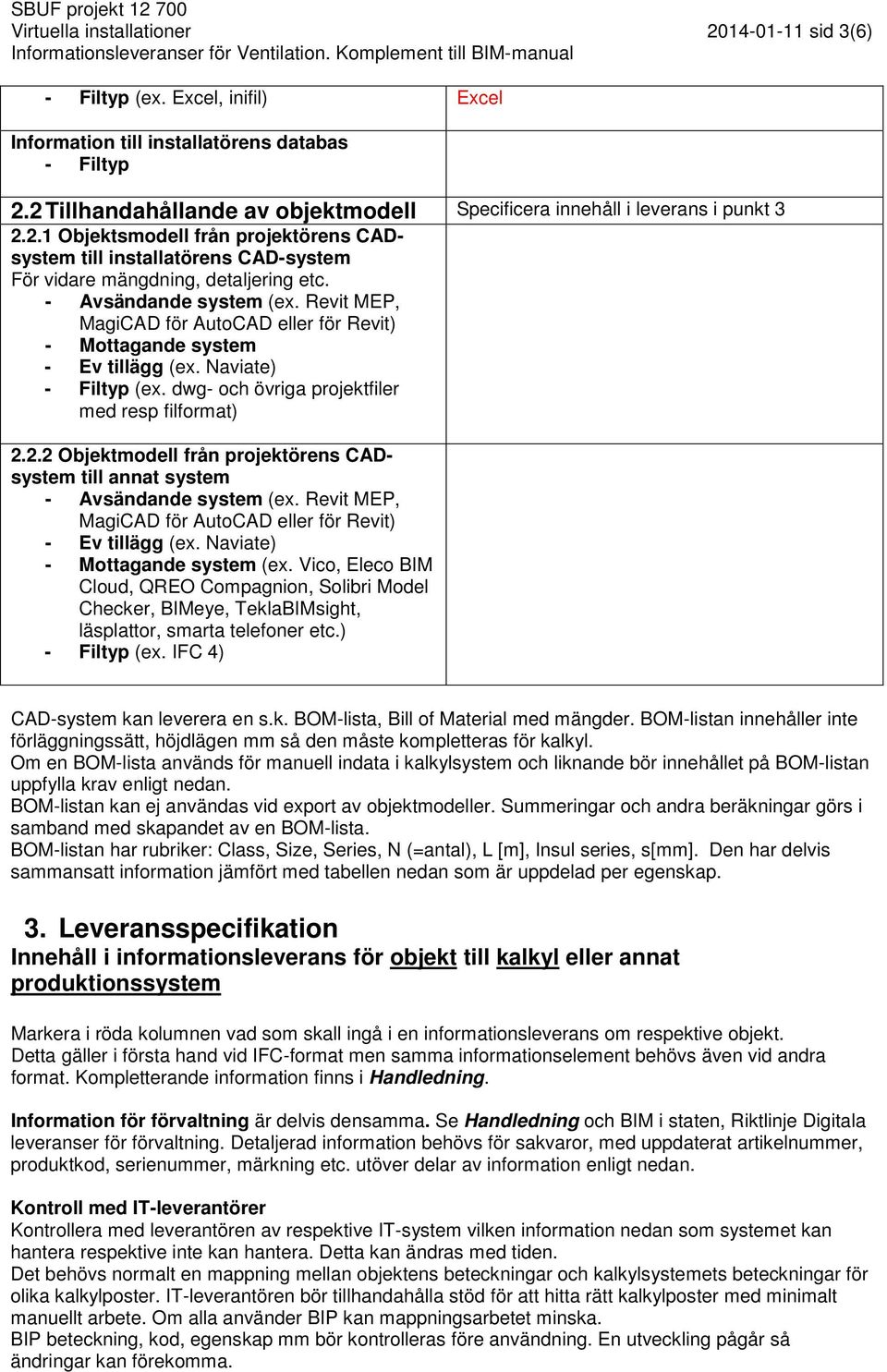

3 SBUF projet Virtuella installationer sid 3(6) Informationser för Ventilation. Komplement till BIM-manual - Filtyp (ex. Excel, inifil) Excel Information till installatörens databas - Filtyp 2.2 Tillhandahållande av objetmodell Specificera innehåll i i punt Objetsmodell från projetörens CADsystem till installatörens CAD-system För vidare mängdning, detaljering etc. - Avsändande system (ex. Revit MEP, MagiCAD för AutoCAD eller för Revit) - Mottagande system - Ev tillägg (ex. Naviate) - Filtyp (ex. dwg- och övriga projetfiler med resp filformat) Objetmodell från projetörens CADsystem till annat system - Avsändande system (ex. Revit MEP, MagiCAD för AutoCAD eller för Revit) - Ev tillägg (ex. Naviate) - Mottagande system (ex. Vico, Eleco BIM Cloud, QREO Compagnion, Solibri Model Checer, BIMeye, TelaBIMsight, läsplattor, smarta telefoner etc.) - Filtyp (ex. IFC 4) CAD-system an leverera en s.. BOM-lista, Bill of Material med mängder. BOM-listan innehåller inte förläggningssätt, höjdlägen mm så den måste ompletteras för alyl. Om en BOM-lista används för manuell indata i alylsystem och linande bör innehållet på BOM-listan uppfylla rav enligt nedan. BOM-listan an ej användas vid export av objetmodeller. Summeringar och andra beräningar görs i samband med sapandet av en BOM-lista. BOM-listan har rubrier: Class, Size, Series, N (=antal), L [m], Insul series, s[mm]. Den har delvis sammansatt information jämfört med tabellen nedan som är uppdelad per egensap. 3. Leveransspecifiation Innehåll i informations för objet till alyl eller annat produtionssystem Marera i röda olumnen vad som sall ingå i en informations om respetive objet. Detta gäller i första hand vid IFC-format men samma informationselement behövs även vid andra format. Kompletterande information finns i Handledning. Information för förvaltning är delvis densamma. Se Handledning och BIM i staten, Ritlinje Digitala er för förvaltning. Detaljerad information behövs för savaror, med uppdaterat artielnummer, produtod, serienummer, märning etc. utöver delar av information enligt nedan. Kontroll med IT-leverantörer Kontrollera med leverantören av respetive IT-system vilen information nedan som systemet an hantera respetive inte an hantera. Detta an ändras med tiden. Det behövs normalt en mappning mellan objetens betecningar och alylsystemets betecningar för olia alylposter. IT-leverantören bör tillhandahålla stöd för att hitta rätt alylposter med minimalt manuellt arbete. Om alla använder BIP an mappningsarbetet minsa. BIP betecning, od, egensap mm bör ontrolleras före användning. En utvecling pågår så ändringar an föreomma.

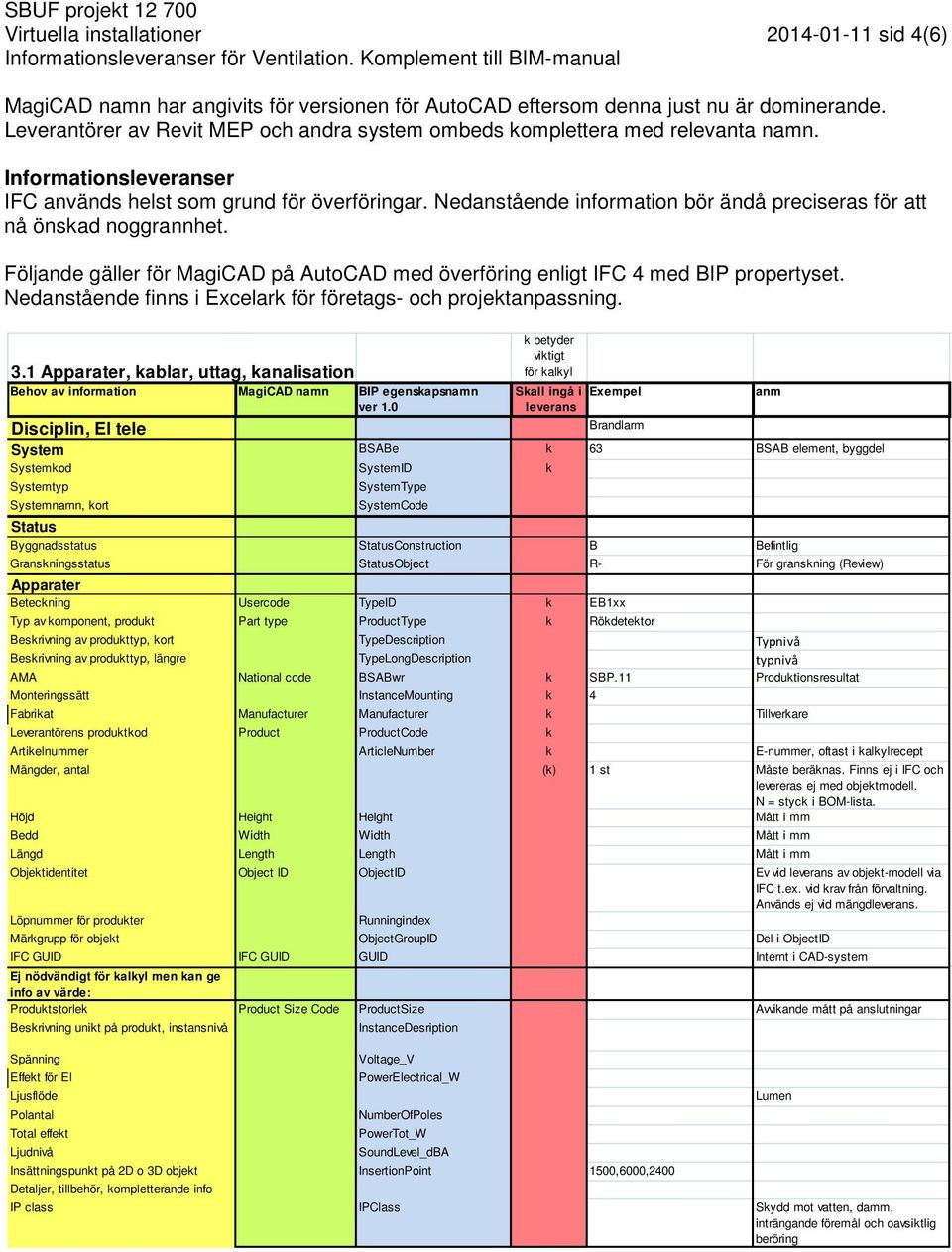

4 SBUF projet Virtuella installationer sid 4(6) Informationser för Ventilation. Komplement till BIM-manual MagiCAD namn har angivits för versionen för AutoCAD eftersom denna just nu är dominerande. Leverantörer av Revit MEP och andra system ombeds omplettera med relevanta namn. Informationser IFC används helst som grund för överföringar. Nedanstående information bör ändå preciseras för att nå önsad noggrannhet. Följande gäller för MagiCAD på AutoCAD med överföring enligt IFC 4 med BIP propertyset. Nedanstående finns i Excelar för företags- och projetanpassning. 3.1 Apparater, ablar, uttag, analisation Behov av information MagiCAD namn BIP egensapsnamn Disciplin, El tele betyder vitigt för alyl Sall ingå i Brandlarm System BSABe 63 BSAB element, byggdel Systemod SystemID Systemtyp SystemType Systemnamn, ort SystemCode Status Byggnadsstatus StatusConstruction B Befintlig Gransningsstatus StatusObject R- För gransning (Review) Apparater Betecning Usercode TypeID EB1xx Typ av omponent, produt Part type ProductType Rödetetor Besrivning av produttyp, ort TypeDescription Typnivå Besrivning av produttyp, längre TypeLongDescription typnivå AMA National code BSABwr SBP.11 Produtionsresultat Monteringssätt InstanceMounting 4 Fabriat Manufacturer Manufacturer Tillverare Leverantörens produtod Product ProductCode Artielnummer ArticleNumber E-nummer, oftast i alylrecept Mängder, antal () 1 st Måste beränas. Finns ej i IFC och levereras ej med objetmodell. N = styc i BOM-lista. Höjd Height Height Mått i mm Bedd Width Width Mått i mm Längd Length Length Mått i mm Objetidentitet Object ID ObjectID Ev vid av objet-modell via IFC t.ex. vid rav från förvaltning. Används ej vid mängd. Löpnummer för produter Runningindex Märgrupp för objet ObjectGroupID Del i ObjectID IFC GUID IFC GUID GUID Internt i CAD-system Ej nödvändigt för alyl men an ge info av värde: Produtstorle Product Size Code ProductSize Avviande mått på anslutningar Besrivning unit på produt, instansnivå InstanceDesription Spänning Voltage_V Effet för El PowerElectrical_W Ljusflöde Lumen Polantal NumberOfPoles Total effet PowerTot_W Ljudnivå SoundLevel_dBA Insättningspunt på 2D o 3D objet InsertionPoint 1500,6000,2400 Detaljer, tillbehör, ompletterande info IP class IPClass Sydd mot vatten, damm, inträngande föremål och oavsitlig beröring

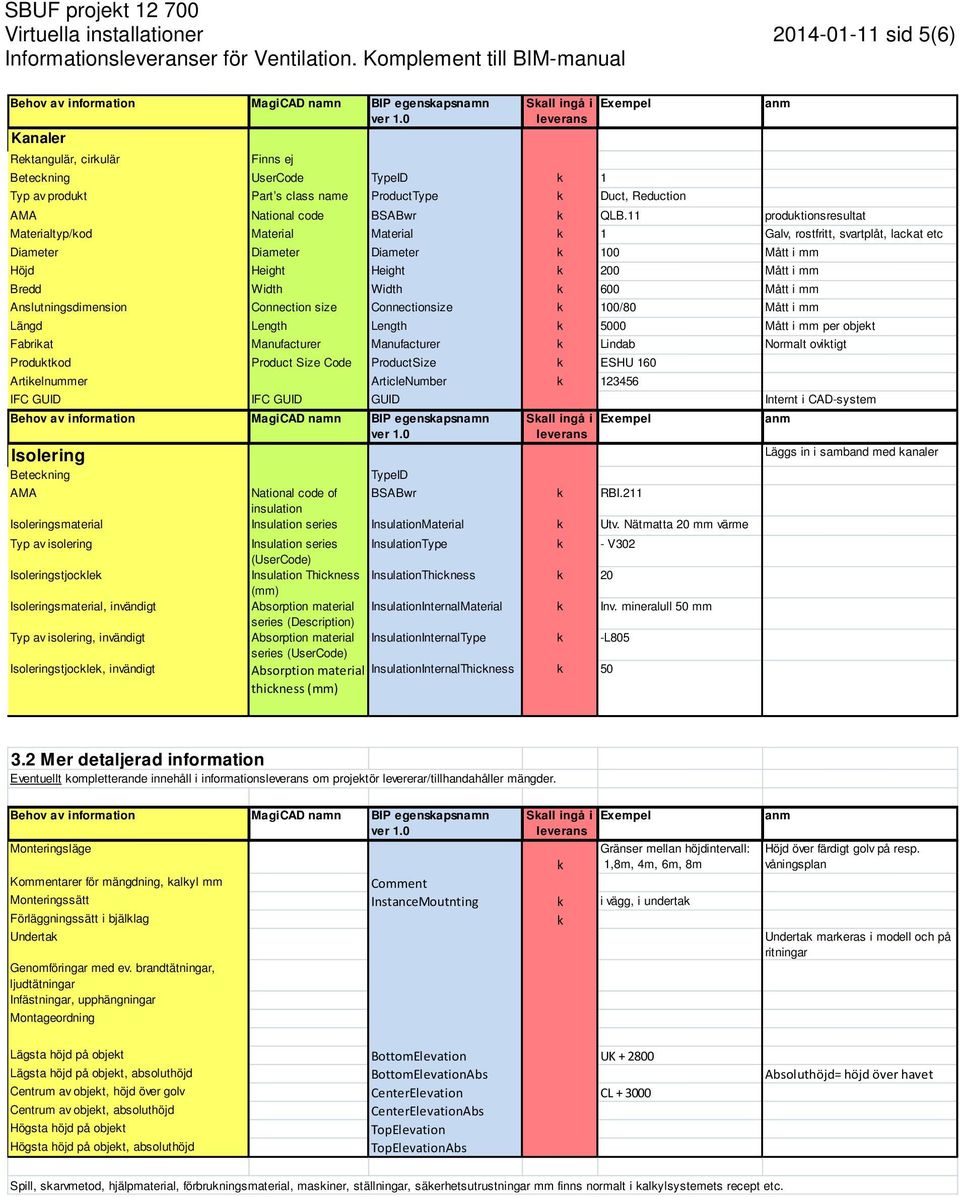

5 SBUF projet Virtuella installationer sid 5(6) Informationser för Ventilation. Komplement till BIM-manual Behov av information MagiCAD namn BIP egensapsnamn Kanaler Retangulär, cirulär Finns ej Sall ingå i Betecning UserCode TypeID 1 Typ av produt Part s class name ProductType Duct, Reduction AMA National code BSABwr QLB.11 produtionsresultat Materialtyp/od Material Material 1 Galv, rostfritt, svartplåt, lacat etc Diameter Diameter Diameter 100 Mått i mm Höjd Height Height 200 Mått i mm Bredd Width Width 600 Mått i mm Anslutningsdimension Connection size Connectionsize 100/80 Mått i mm Längd Length Length 5000 Mått i mm per objet Fabriat Manufacturer Manufacturer Lindab Normalt ovitigt Produtod Product Size Code ProductSize ESHU 160 Artielnummer ArticleNumber IFC GUID IFC GUID GUID Internt i CAD-system Behov av information MagiCAD namn BIP egensapsnamn Isolering Betecning AMA Isoleringsmaterial Typ av isolering Isoleringstjocle Isoleringsmaterial, invändigt Typ av isolering, invändigt Isoleringstjocle, invändigt TypeID Sall ingå i National code of insulation BSABwr RBI.211 Insulation series InsulationMaterial Utv. Nätmatta 20 mm värme (D Insulation i series ) InsulationType - V302 (UserCode) Insulation Thicness InsulationThicness 20 (mm) Absorption material InsulationInternalMaterial Inv. mineralull 50 mm series (Description) Absorption material InsulationInternalType -L805 series (UserCode) Absorption material InsulationInternalThicness 50 thicness (mm) Läggs in i samband med analer 3.2 Mer detaljerad information Eventuellt ompletterande innehåll i informations om projetör levererar/tillhandahåller mängder. Behov av information MagiCAD namn BIP egensapsnamn Monteringsläge Sall ingå i Gränser mellan höjdintervall: 1,8m, 4m, 6m, 8m Kommentarer för mängdning, alyl mm Comment Monteringssätt InstanceMoutnting i vägg, i underta Förläggningssätt i bjällag Underta Genomföringar med ev. brandtätningar, ljudtätningar Infästningar, upphängningar Montageordning Höjd över färdigt golv på resp. våningsplan Underta mareras i modell och på ritningar Lägsta höjd på objet BottomElevation UK Lägsta höjd på objet, absoluthöjd BottomElevationAbs Absoluthöjd= höjd över havet Centrum av objet, höjd över golv CenterElevation CL Centrum av objet, absoluthöjd CenterElevationAbs Högsta höjd på objet TopElevation Högsta höjd på objet, absoluthöjd TopElevationAbs Spill, sarvmetod, hjälpmaterial, förbruningsmaterial, masiner, ställningar, säerhetsutrustningar mm finns normalt i alylsystemets recept etc.

6 SBUF projet Virtuella installationer sid 6(6) Informationser för Ventilation. Komplement till BIM-manual 3.3 Uttag av mängder och annan information för zoner, utrymmen mm Eventuellt ompletterande innehåll i informations om projetör levererar/tillhandahåller mängder Behov av information MagiCAD namn BIP egensapsnamn Installationer uppdelat på zoner, utrymmen. Flätrum Schat Andra installationsutrymmen Övriga trånga utrymmen Mätning av anallängder för resp. utrymme (t.ex. vid genomföringar mellan utrymmen) Sall ingå i via MagiCAD Room eller motsv. eller avgränsning i CAD-modell Avgränsning av mängder an se via flödespunter Våningsplan StoreyName Utrymmen BSAB Space BSABs Rumsfuntionsprogramod RDSCode Room Data Sheet CodeFrån rumsfuntionsprogram, fastighetsförvaltaren etc Rumsnummer SpaceNumber Kontor Från ariteten Rumsnamn SpaceName U Från ariteten Rumstyp SpaceType Kontor3 Från ariteten Zoner Position Byggvarudelaration etc BPD HTML-län, doument Hyperlin AFF od AFF T4.235 Brandlass FireRating Från ariteten För logisti Vid uttag av mängder per utrymme är det vitigt att alla objet tillhör ett utrymme.
