1 WebACM W e b Advanced Central Monitoring Bruksanvisning

2 INNEHÅLLSFÖRTECKNING 1. ÖVERSIKT INSTALLATION FÖRSTA STARTEN ANVÄNDARGRÄNSSNITT Status Ritningsvy Loggfönstret Testfliken Inställningsfönstret Utloggning INSTÄLLNINGSFÖNSTRET Inställningar för hantering av nödbelysningscentraler Inställningar för hantering av byggnader Inställningar för hantering av användare Namnfil RITNINGSVY Fönster med armaturlista Ställa in armaturtyp Ta bort en armatur eller en nödbelysningscentral från planritningen meddelande 2

3 1. ÖVERSIKT Teknowares WebACM-program är en Java-baserad övervakningslösning för WebCM-kompatibla Tapsa Control nödbelysningscentraler (TKT65C-TKT68C-modeller) med adresserbar övervakning. WebACM-programmet tillhandahåller ett enkelt sätt att kontrollera inställningar, hantera armaturoch batteritester samt övervakning av nödbelysningscentralens och armaturers tillstånd. WebACM tillhandahåller även ett sätt att tilldela byggnader och våningsplan armaturer och nödbelysningscentraler samt att definiera platser på planritningarna för att vid behov underlätta koordinering av serviceåtgärder. WebACM används på en PC via ett TCP/IP-nätverk. OBS! WebACM är ett tilläggsprogram till Teknoware WebCM TST8102. Varje nödbelysningscentral måste vara utrustad med TCP/IP-modulen TST8102 och ansluten till ett WebCM-nätverk med en unik IPadress. Se den separata bruksanvisningen VOT32_REV1_SE.pdf för WebCM. Av säkerhets- och bekvämlighetsskäl är användargränssnittet skyddat med användarnamn och lösenord. Det finns tre olika användarnivåer, vilka ger olika grad av åtkomst. Användarnivåerna är: 1. Vanlig användare (Basic user) - Kan se status för nödbelysningscentralen och armaturerna samt läsa loggfilen. 2. Avancerad användare (Advanced user) - Kan även köra tester. 3. Administratör (Administrator) - Fullständig kontroll. (Hantering av byggnader, nödbelysningscentraler och användare samt nödbelysningscentralernas inställningar). 2. INSTALLATION Krav WebACM-programmet är kompatibelt med Windows XP och Windows 7, 32-/64-bitars operativsystem. Vänligen observera att även om systemet ursprungligen endast kräver några få megabyte av utrymmet på hårddisken vid installation, beror det verkliga behovet av hårddiskutrymme på antalet armaturer, ritningar och antalet loggar. Rekommendationen är att minst några hundra megabyte av hårddiskutrymmet reserveras för WebACM-programmet. Se till att då och då kontrollera att det finns tillräckligt med ledigt utrymme. Installera WebACM-programmet: 1. Logga in som administratör, eller se till att du har administratörslösenordet tillgängligt. 2. Avaktivera alla vilo- och energisparlägen innan WebACM installeras. 3. Anslut WebACM-USB-enheten till en USB-port och öppna USB-enhetens rotmapp. 4. Kör installationsguiden (WebACM_installer_1.0). Programmet kommer att vägleda dig genom installationsprocessen. Installationsguiden kommer att uppmana dig att ange en plats för databasen under installationen. Välj eller skapa en mapp i vilken du vill skapa databasen. meddelande 3

4 Installationspaketet innehåller en Java-baserad programvara, en databasmotor och ett avinstallationsprogram. Java runtime environment 1.6 eller senare krävs för att köra programmet. Om Java runtime environment inte är förinstallerad kommer installationsguiden att föreslå att den installeras först. Java runtime environment kan också laddas ner från 3. FÖRSTA STARTEN Efter installationen startar du programmet direkt från installationsmappen eller via en genväg. Inloggningsskärmen visas. Grundinställningar: Användarnamn (username): admin, lösenord (password): admin Figur 1. Inloggningsskärm WebACM startar och fliken Status visas. Eftersom programmet ännu inte är konfigurerat visas inga nödbelysningscentraler i urvalsfältet (på flikens vänstra sida). Konfigurera inställningarna för det centrala batterisystemet när du loggat in första gången (se kapitel 5. INSTÄLLNINGSFÖNSTRET). Observera att medan WebACM-systemet innehåller sin egen hantering av användarkonton, krävs också administratörens användarnamn och lösenord för WebCM för konfigurering av WebACM. Figur 2. Första starten - fliken Status meddelande 4

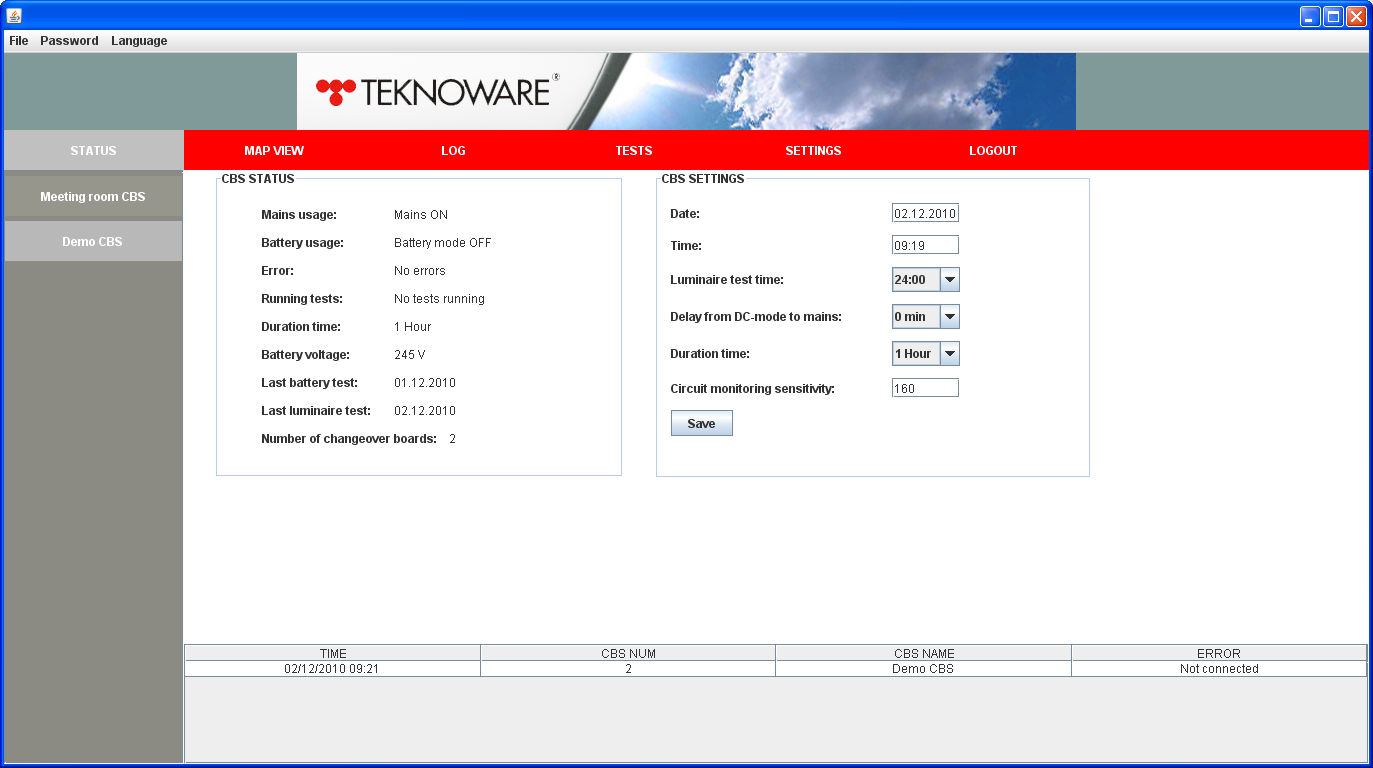

5 4. ANVÄNDARGRÄNSSNITT Användargränssnittet består av 4 större delar: Navigeringsraden Urvalsfältet Huvudfältet Felfält Navigeringsrad Urvalsfält Huvudvy Felfält Figur 3. Fliken Status efter konfiguration När du utforskar användargränssnittet ändras utseendet på urvalsfältet och huvudfältet. T.ex. när fliken Map View (Planritningsvy) väljs visas planritningen i huvudfältet och trädstrukturen över byggnaden/armaturerna är placerad i urvalsfältet. Alla aktiva fel visas i felfältet. Felmeddelandena tas bort när källan till felet har åtgärdats. Om felet är ett problem med anslutningen till en nödbelysningscentral kommer systemet att försöka återansluta var 30:e sekund. 4.1 Status Under fliken Status visas alla nödbelysningscentraler som finns i systemet i urvalsfältet. När en nödbelysningscentral väljs från urvalsfältet visas aktuell status för sagda nödbelysningscentral i huvudfältet. Om en användare på administratörsnivå är inloggad visas även nödbelysningscentralens inställningar. Ange nya värden och klicka på knappen Save (Spara) för att ändra dessa inställningar. meddelande 5

6 4.2 Planritningsvy WebACM Bruksanvisning Fliken Map View (Planritningsvy) innehåller en trädstruktur över byggnad/nödbelysningscentraler (läget kan ändras), en valfri planritning och verktygsknappar. Planritningen visas i ett rullningsfönster och visningsområdet kan ändras genom att man drar bilden med musen, genom att man använder rullningslisterna eller genom att använda zoomknapparna. Väljer man ett annat våningsplan från trädstrukturen ändras bilden som visas för tillfället. Efter att ha valt en armatur eller en nödbelysningscentral från trädstrukturen rullas bilden automatiskt för att visa valet på ritningen. För mer information om visning av våningsplanen, se kapitel 6. PLANRITNINGSVY. 4.3 Loggfönstret WebACM samlar information om utförda tester. Denna information sparas automatiskt i databasen. För att öppna visningsfönstret för loggen klickar man på LOG i navigeringsraden. Visningsfönstret för loggen inkluderar en datumbaserad sökning. Välj en tidsperiod genom att ange start- och slutdatum, klicka sedan på knappen Search (Sök). Testerna från vald tidsperiod visas i testloggtabellen. Öppna loggens informationsfönster genom att dubbelklicka på en testpost för att få detaljerad information om ett enstaka test. Figur 4. Visningsfönstret för loggen Dubbelklicka för mer information 4.4 Testfliken Öppna testfliken genom att klicka på TESTS i navigationsfältet för att visa testalternativen. På denna flik finns knappar för att styra armatur- och batteritester och ett statusfält som visar aktuell teststatus (körs, körs inte och startar). Nödbelysningscentralen kan väljas i urvalsfältet. meddelande 6

7 Statusfält för test Val av nödbelysningscentral Figur 5. Testfliken 4.5 Inställningsfönstret Konfigurationen av inställningarna beskrivs i kapitel 5. INSTÄLLNINGSFÖNSTRET. 4.6 Utloggning Om man klickar på LOGOUT i navigeringsraden, så kommer den aktuella användaren att loggas ut från systemet och inloggningsskärmen visas. WebACM-programmet samlar in information från nödbelysningscentralerna även när inga användare är inloggade. 5. INSTÄLLNINGSFÖNSTRET Öppna inställningsfönstret för att konfigurera WebACM genom att klicka på SETTINGS i navigeringsfältet. Inställningsfönstret är indelat i fyra delar. Man kan komma åt delarna genom att klicka på motsvarande ikon: 1. Hantering av nödbelysningscentraler (se kapitel 5.1 ) 2. Hantering av byggnader (se kapitel 5.2 ) 3. Hantering av användare (se kapitel 5.3 ) 3. Namnfil (se kapitel 5.4 ) Starta om programmet när systemet har konfigurerats. Efter omstart ansluter systemet till de nödbelysningscentraler som är definierade i databasen och läser av armaturkonfigurationen. meddelande 7

8 5.1 Inställningar för hantering av nödbelysningscentraler I den här delen kan nödbelysningscentraler läggas till övervakningssystemet eller tas bort från det. Kommunikationen mellan nödbelysningscentralerna och övervakningsprogrammet är baserad på TCP/IP, så nödbelysningscentralernas IP-adresser (WebCM-moduler) måste vara kända. Om nödbelysningscentralerna är placerade i samma nätverkssegment som den övervakande datorn, kan en sökfunktion användas för att lokalisera nödbelysningscentralerna. Det krävs administratörsrättigheter för TST8102 WebCM-modulerna för att lägga till nödbelysningscentraler till systemet. Delen för hantering av nödbelysningscentraler innehåller följande funktioner: Knapp för sökning av enheter Den automatiska sökningen startar när man klickar på knappen. Nödbelysningscentraler från samma nätverkssegment detekteras automatiskt och läggs till i listan SCANNED DEVICES (Inlästa enheter). Från denna lista kan de korrekta nödbelysningscentralerna väljas och läggas till i övervakningsdatabasen. Den automatiska sökningen är baserad på transportprotokollet UDP. Vissa brandväggsinställningar kan blockera denna typ av kommunikation. Om så är fallet kan nödbelysningscentraler läggas till med funktionen "Add device from IP" (Lägg till enhet med hjälp av IP). Knapp för att lägga till en enhet från lista Klickar man på denna knapp läggs nödbelysningscentralerna som valts från listan SCANNED DEVICES (Inlästa enheter) till i övervakningsdatabasen. En automatiskt detekterad IP-adress används för kommunikation. Skriv in ett användarnamn och ett lösenord på administratörsnivå för TST8102 WebCM-modulen när det efterfrågas. Knapp för att lägga till en enhet med hjälp av IP Klickar man på denna knapp läggs en nödbelysningscentral från en specifik IP-adress till i övervakningsdatabasen. Korrekt IP-adress och administratörsrättigheter för TST8102 WebCMmodulen krävs. Knapp för att ta bort en enhet från lista Klickar man på denna knapp tas de nödbelysningscentraler som valts i listan Connected devices (Anslutna enheter) bort från övervakningssystemet. meddelande 8

9 Figur 6. Inställningar för hantering av nödbelysningscentraler Programmet måste startas om, efter att nödbelysningscentraler har lagts till/tagits bort, för att ändringarna ska börja gälla. 5.2 Inställningar för hantering av byggnader Byggnader och våningsplan (planritningar) kan styras från avsnittet för hantering av byggnader. För att lägga till ett våningsplan (eller en annan logisk del av byggnaden) till en byggnad klickar man på Add map (Lägg till planritning) och tilldelar våningsplanet en planritning. Efter att ha lagt till ett våningsplan kan armaturer läggas till under fliken Map View (Planritningsvy). Se kapitel 6. PLANRITNINGSVY för mer information. I figuren nedan har en byggnad, DEMO_STREET, lagts till i systemet och ett enstaka våningsplan, Floor 1, har lagts till under den. meddelande 9

10 Figur 7. Inställningar för hantering av byggnader 5.3 Inställningar för hantering av användare Användarkonton kan läggas till och tas bort i denna del. Här kan man också ändra och återställa lösenord. För att lägga till eller ta bort en användare, eller för att ändra lösenordet för ett användarkonto, väljer du helt enkelt användarkontot med ett musklick och klickar på motsvarande ikon. Figur 8. Inställningar för hantering av användare 5.4 Namnfil En WebACM-kompatibel namnfil med nödbelysningscentraler kan importeras till denna del. Teknowares program LCD Config krävs för att skapa filen. För tillgång till programmet vänligen kontakta emexit@teknoware.fi. meddelande 10

11 6. PLANRITNINGSVY Under denna flik kan armaturer och nödbelysningscentraler placeras in på planritningarna över våningsplanen. Detta underlättar identifieringen och lokaliseringen av armaturerna. Användarrättigheter på administratörsnivå krävs för att tilldela en planritning armaturer eller nödbelysningscentraler. Klicka på MAP VIEW (Planritningsvy) i navigationsraden för att öppna planritningsvyn. Trädstrukturen över byggnader/nödbelysningscentraler visas i urvalsfältet (klicka på Ändra trädstruktur (Change tree mode) för att växla vy), en planritning visas i huvudfältet och verktygsknappar visas under navigeringsraden. Visningsytan för planritningar kan ändras med zoomknapparna, genom att dra bilden med musen eller genom att använda rullningslisterna. Väljer man ett annat våningsplan från trädstrukturen ändras planritningen som visas för tillfället. Placering av armaturer på planritningen görs i fönstret med armaturlistan (mer information finns i nästa kapitel). Zoomknappar Växla läge för trädstrukturen Öppna fönster med armaturlista Figur 9. Planritningsvy 6.1 Fönster med armaturlista Öppna fönstret med armaturlistan genom att klicka på motsvarande ikon under fliken med planritningsvyn (se figur 8). Armaturlistan inkluderar alla armaturer som hittades vid konfigurationen av nödbelysningscentralen. För att tilldela en planritning en armatur eller en nödbelysningscentral dubbelklickar du bara på armaturen/nödbelysningscentralen i listan och klickar med musknappen vid korrekt placering i planritningen. Armaturens placering på planritningen sparas i databasen. meddelande 11

12 6.2 Ställa in armaturtyp WebACM Bruksanvisning Man kan ställa in typ av armatur i popup-menyn i fönstret med armaturlistan genom att man dubbelklickar på en armatur och väljer rätt typ. Typen kan vara en armatur med permanentdrift (belyst utrymningsskylt) eller beredskapsarmatur (nödbelysningsarmatur). Armaturtypen påverkar endast ikonen på planritningen. Alla armaturer är inställda för beredskapsdrift som standard. TILLSTÅND: Ok Felaktig Vald Beredskapsdrift Permanentdrift Figur 10. Armaturikoner 6.3 Ta bort en armatur eller en nödbelysningscentral från planritningen För att ta bort en armatur eller en nödbelysningscentral från planritningen högerklickar du på motsvarande ikon på planritningen och väljer alternativet Remove from map (Ta bort från planritning). Ikonen för armaturen/nödbelysningscentralen tas bort från planritningen och visas inte längre i trädstrukturen över byggnaden. meddelande 12
