1 Innehållsförteckning 1 Innehållsförteckning 3 Introduktion 4 Teknisk data 5 Plintplacering COM 1101-serien 5 Anslutning COM 1101-serien 6 Beskrivning av COM 1101-serien Fastighetsnod 8 Menyträd 9 Knappar, indikeringar, symboler och teckensekvens. 11 Redigering av parametrar Redigering Allmänt om redigering 12 Tal Listval Texter Lösenord 13 Menyer Huvudmeny 14 Mätare 15 Temperaturer 16 Service 17 Logg in 18 Info 19 Datum och tid Ställa om datum och tid Klockan 20 Databas 21 M-Bus Primäradressering Sekundäradressering Kalibrering mätare adapter Anslutning av M-Busnoder 22 M-Bus data 23 M-Bus Söka efter sekundär anslutna mätare på M-Bus 24 Sökning 25 Mb-objekt Kontakta primäranslutna mätare på M-Bus 26 MB-objekt 27 Analoga in 28 Digitala in 29 Nätverk Nätverksinställningar 30 DHCP Tag/Hostname DNS Nät-Mask Gateway 31 EchoConnect Manual COM 1101-Serien (Version ) 1 Peo Sandberg

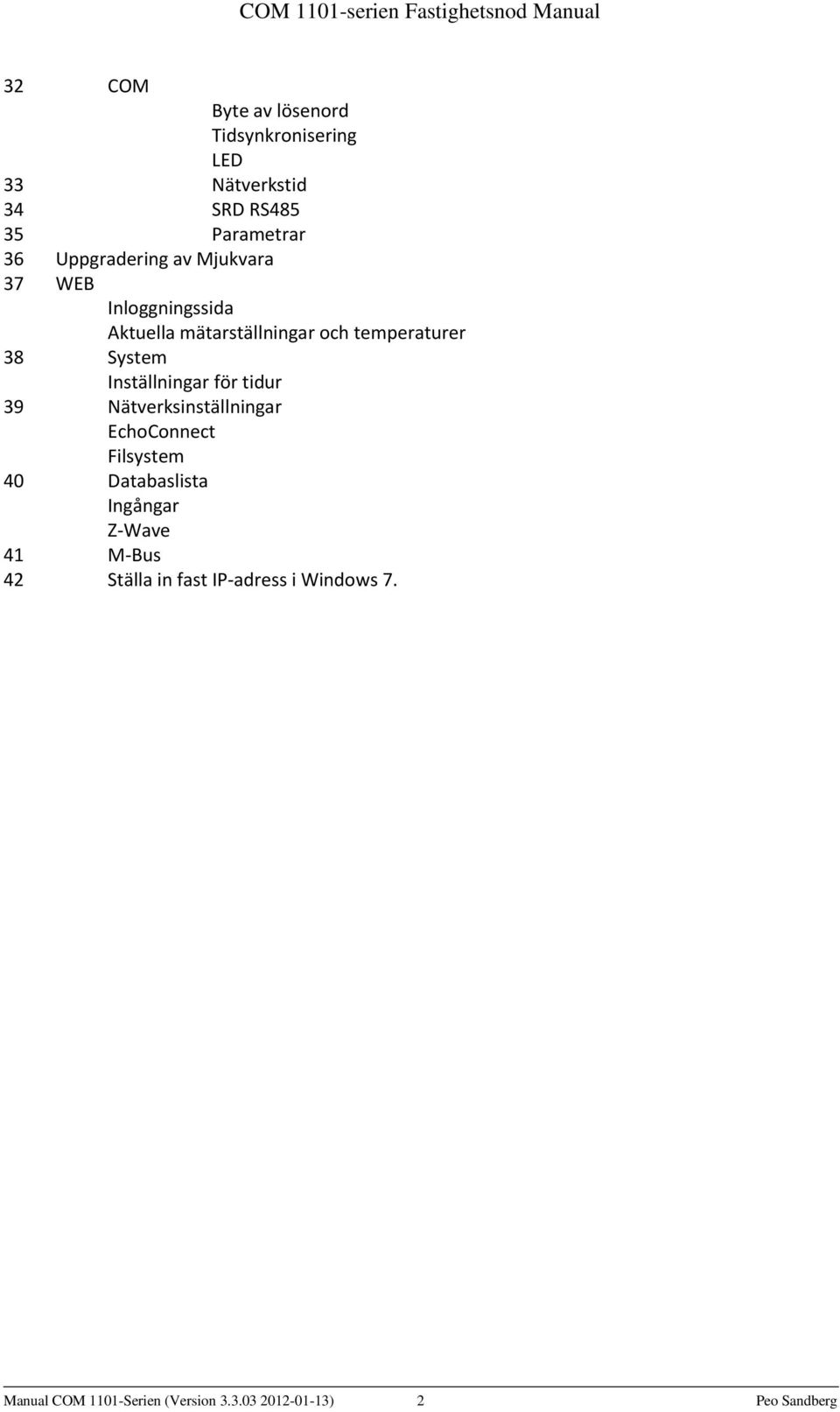

2 32 COM Byte av lösenord Tidsynkronisering LED 33 Nätverkstid 34 SRD RS Parametrar 36 Uppgradering av Mjukvara 37 WEB Inloggningssida Aktuella mätarställningar och temperaturer 38 System Inställningar för tidur 39 Nätverksinställningar EchoConnect Filsystem 40 Databaslista Ingångar Z-Wave 41 M-Bus 42 Ställa in fast IP-adress i Windows 7. Manual COM 1101-Serien (Version ) 2 Peo Sandberg

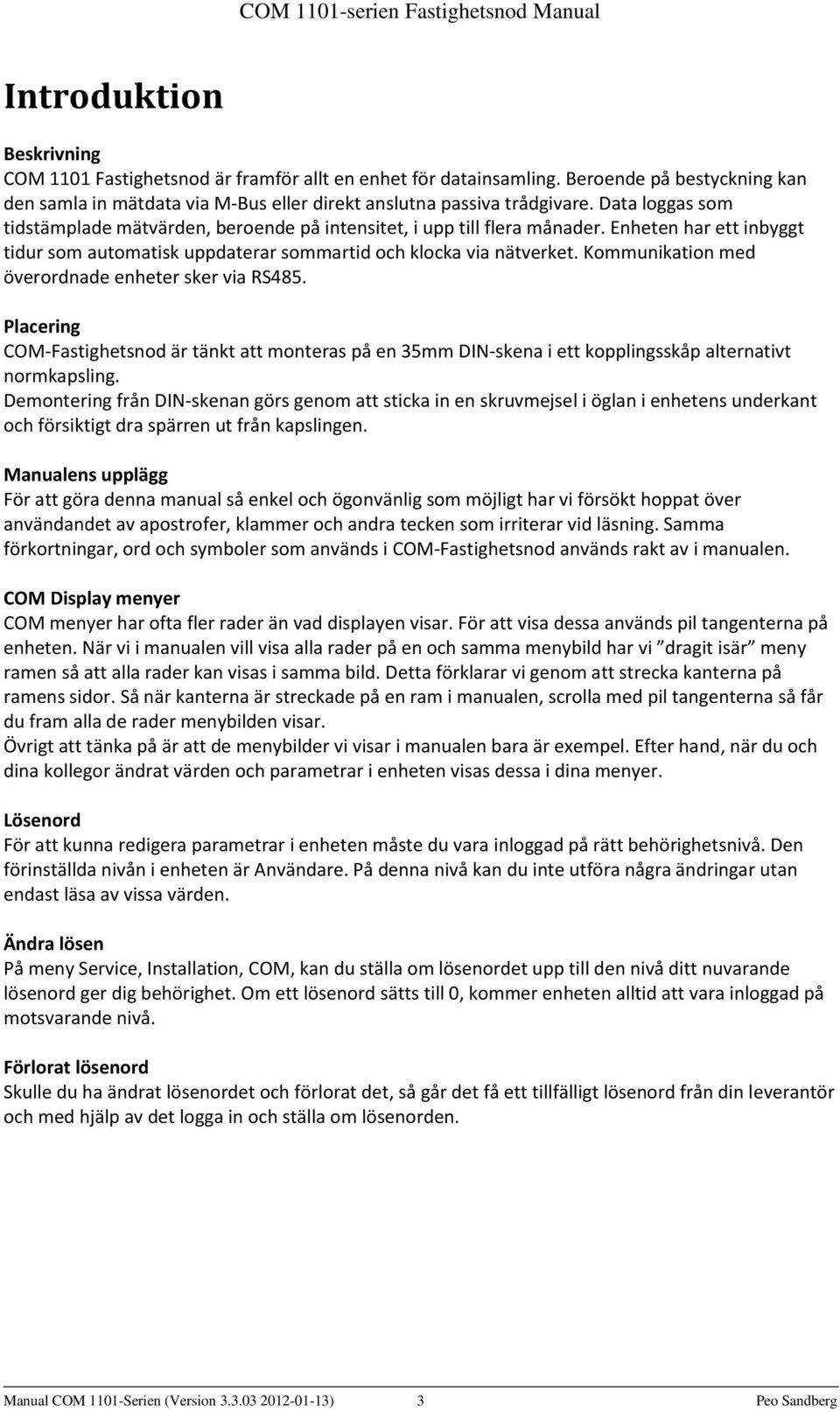

3 Introduktion Beskrivning COM 1101 Fastighetsnod är framför allt en enhet för datainsamling. Beroende på bestyckning kan den samla in mätdata via M-Bus eller direkt anslutna passiva trådgivare. Data loggas som tidstämplade mätvärden, beroende på intensitet, i upp till flera månader. Enheten har ett inbyggt tidur som automatisk uppdaterar sommartid och klocka via nätverket. Kommunikation med överordnade enheter sker via RS485. Placering COM-Fastighetsnod är tänkt att monteras på en 35mm DIN-skena i ett kopplingsskåp alternativt normkapsling. Demontering från DIN-skenan görs genom att sticka in en skruvmejsel i öglan i enhetens underkant och försiktigt dra spärren ut från kapslingen. Manualens upplägg För att göra denna manual så enkel och ögonvänlig som möjligt har vi försökt hoppat över användandet av apostrofer, klammer och andra tecken som irriterar vid läsning. Samma förkortningar, ord och symboler som används i COM-Fastighetsnod används rakt av i manualen. COM Display menyer COM menyer har ofta fler rader än vad displayen visar. För att visa dessa används pil tangenterna på enheten. När vi i manualen vill visa alla rader på en och samma menybild har vi dragit isär meny ramen så att alla rader kan visas i samma bild. Detta förklarar vi genom att strecka kanterna på ramens sidor. Så när kanterna är streckade på en ram i manualen, scrolla med pil tangenterna så får du fram alla de rader menybilden visar. Övrigt att tänka på är att de menybilder vi visar i manualen bara är exempel. Efter hand, när du och dina kollegor ändrat värden och parametrar i enheten visas dessa i dina menyer. Lösenord För att kunna redigera parametrar i enheten måste du vara inloggad på rätt behörighetsnivå. Den förinställda nivån i enheten är Användare. På denna nivå kan du inte utföra några ändringar utan endast läsa av vissa värden. Ändra lösen På meny Service, Installation, COM, kan du ställa om lösenordet upp till den nivå ditt nuvarande lösenord ger dig behörighet. Om ett lösenord sätts till 0, kommer enheten alltid att vara inloggad på motsvarande nivå. Förlorat lösenord Skulle du ha ändrat lösenordet och förlorat det, så går det få ett tillfälligt lösenord från din leverantör och med hjälp av det logga in och ställa om lösenorden. Manual COM 1101-Serien (Version ) 3 Peo Sandberg

4 Tekniska data Matningsspänning: 24 VAC ± 10 % * Egenförbrukning: 4 VA Vid 24 VAC Analoga ingångar: 4st Pt1000/Ni1000** Mätområde temperatur: C Matning aktivagivare: 24 VDC Max 50mA Digitala ingångar: 4st Potentialfria anslutningar. Kommunikation: Ethernet RJ45 MBus Max 32/96st M-Bus slavar*** RS485 SRD-Link Hårdvara CPU: Minne: SRAM, 128KByte Program: Flash, 512Kbyte Konfiguration: Sparas i flash Filsystem: Sparas i flash Kopplingsplint: Jackbar för 0,5-1,5 mm² kabel. Display: Svartvit grafisk LCD display 132 x 64 pixlar Indikering: Larm Grön/röd LED Nätverksstatus: Grön/röd LED Radionätsstatus: Grön/röd LED Service: Uppgradering via kommunikation Mekaniskt Vikt: Dimensioner max (b x h x d): 140g 105 x 110 x 61,5 mm Installation/förvaring Omgivningstemp: 0-50 C Lagringstemperatur: 0-50 C Kablage M-Bus: RS485: EN Enl. rek. TIA/EIA485 Miljö Omgivande fuktighet: Max 90 % RH, ej kondenserande Kapslingsklass: IP30 Återvinning: MVD-COM 1101 Övrigt Säkerhet: EMC emission: EMC immunitet: IEC699-1, IEC EN EN Produkten är CE märkt. *Vid val av matning till produkten är det viktigt att kontrollera att sekundär tomgångsspänning för transformatorn inte överskrider 28VAC vid nominell inspänning. Detta gäller särskilt transformatorer i normutförande. **Temperaturkurvan efter Siemens temperaturkurva för Ni1000 element. ***Enheten kan driva max 32st M-Bus laster. (1st M-Bus last = 1,5mA). Vissa tillverkares M-Bus slavar belastar slingan med mer än en M-Bus last per enhet. Är du osäker, kontrollera med leverantören av din enhet. Skall fler än 32st M-Bus laster anslutas krävs en förstärkarenhet. Manual COM 1101-Serien (Version ) 4 Peo Sandberg

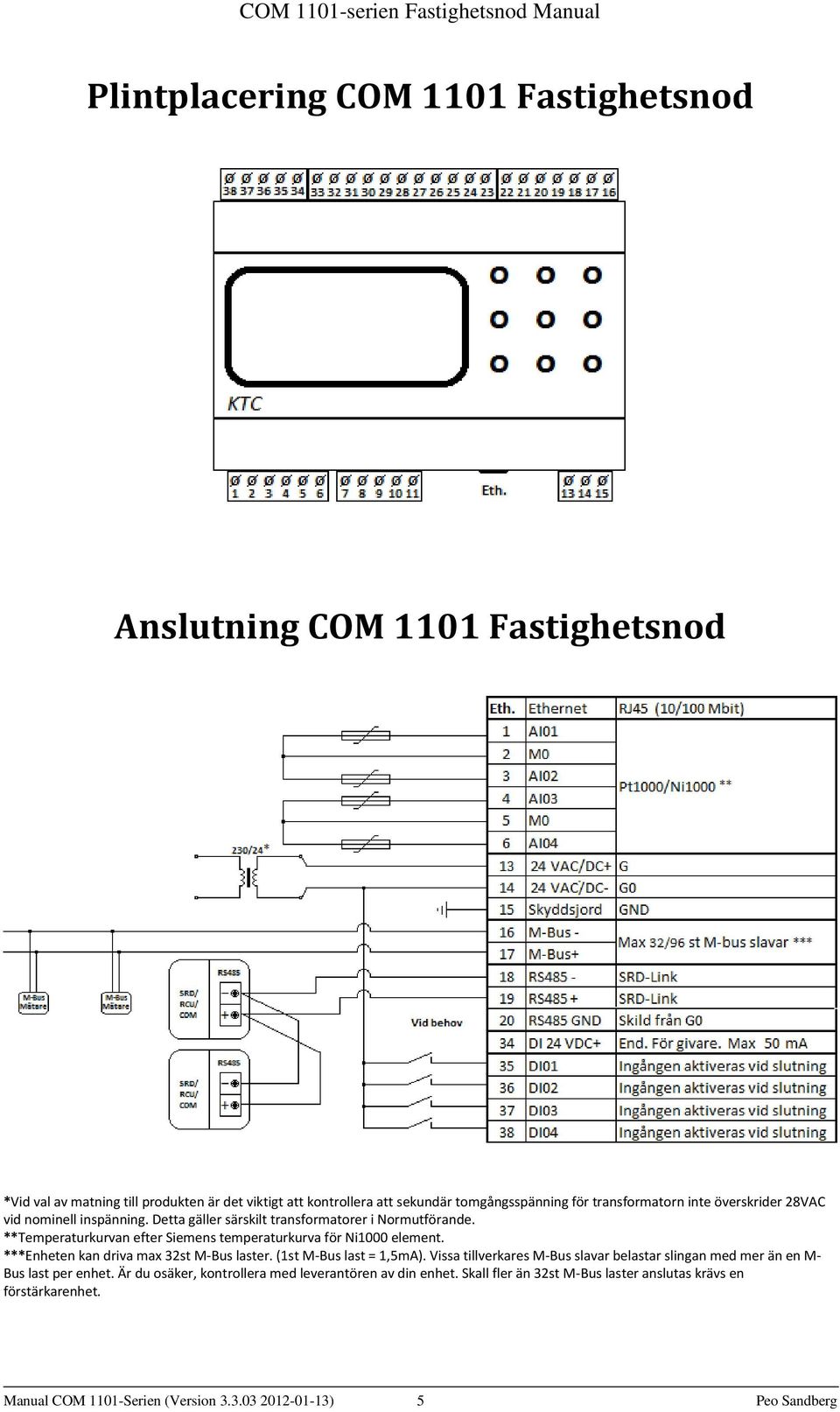

5 Plintplacering COM 1101 Fastighetsnod Anslutning COM 1101 Fastighetsnod *Vid val av matning till produkten är det viktigt att kontrollera att sekundär tomgångsspänning för transformatorn inte överskrider 28VAC vid nominell inspänning. Detta gäller särskilt transformatorer i Normutförande. **Temperaturkurvan efter Siemens temperaturkurva för Ni1000 element. ***Enheten kan driva max 32st M-Bus laster. (1st M-Bus last = 1,5mA). Vissa tillverkares M-Bus slavar belastar slingan med mer än en M- Bus last per enhet. Är du osäker, kontrollera med leverantören av din enhet. Skall fler än 32st M-Bus laster anslutas krävs en förstärkarenhet. Manual COM 1101-Serien (Version ) 5 Peo Sandberg

6 Beskrivning av COM 1101 Fastighetsnod Display COM 1101 har en Svartvit grafisk LCD display med upplösningen 132 x 64 pixlar för visning av status, data och aktuella inställningar. Då displayen visar startsidan och inget objekt är valt, görs en återinitialisering av displayen genom att du trycker på tangenten Esc, om displayen visar fel eller konstiga tecken.. Denna funktion används AI Analoga ingångar COM 1101 har fyra analoga ingångar, AI01-AI04. Ingångarna är anpassade för passiva Pt1000 och Ni1000* givare. Varje analog ingång har sin egen parametersida i enheten. På denna sida kan du bland annat ställa in givartyp och offset. Här ger du den till ingången anslutna givare ett namn. Medelvärde loggas i 10 minuters intervaller. *Temperaturkurvan efter Siemens temperaturkurva för Ni1000 element. DI Digitala ingångar COM 1101 har fyra potentialfria digitala ingångar, DI01-DI04. Även de digitala ingångarna har sin egen sida i enheten. På denna sida ser du aktuell status, antal pulser, ackumulerad tid på och tillslagsfrekvens. Du ger även de till ingångarna anslutna funktionerna ett namn här. MBus COM 1101 kan ha upp till 32/96 mätare anslutna via M-Bus, MB01-MB32/96 beroende på vilken av modellerna som används. Primär alt. Sekundär-adressering med tillhörande konfigureringar görs här. Om du skall använda primäradressering ställs den M-Bus anslutna enhetens primäradress här. Vid sekundäradressering söker enheten efter anslutna M-Busenheter och lägger till dem. Om anslutna M-Busenheterna inte har förprogrammerade namn, döps de till sitt S/N nummer. Du kan i efterhand redigera mätarnummer och namn om dessa avviker från vad mätaren meddelar elektroniskt. Varje M-Busansluten mätare får en egen sida i menyn där du enkelt redigerar de parametrar som finns tillgängliga för vald mätare. Kommunikation COM 1101 kan kommunicera med andra enheter i din installation via Ethernet och/eller RS485 via IP-modem (COM 1025). Protokollet som används över RS485 är SRD-Link. Konfigurering Enheten kan konfigureras m h a display och knappsats. Alla inställningar säkras i varaktigt minne (förloras alltså inte vid ev. elavbrott). För de flesta värden finns gränser för tillåtna inställningar. Värden utanför dessa accepteras inte av styrningen. WEB Enheten har en egen WEB-sida där de flesta funktioner visas och många av konfigureringarna kan göras. Manual COM 1101-Serien (Version ) 6 Peo Sandberg

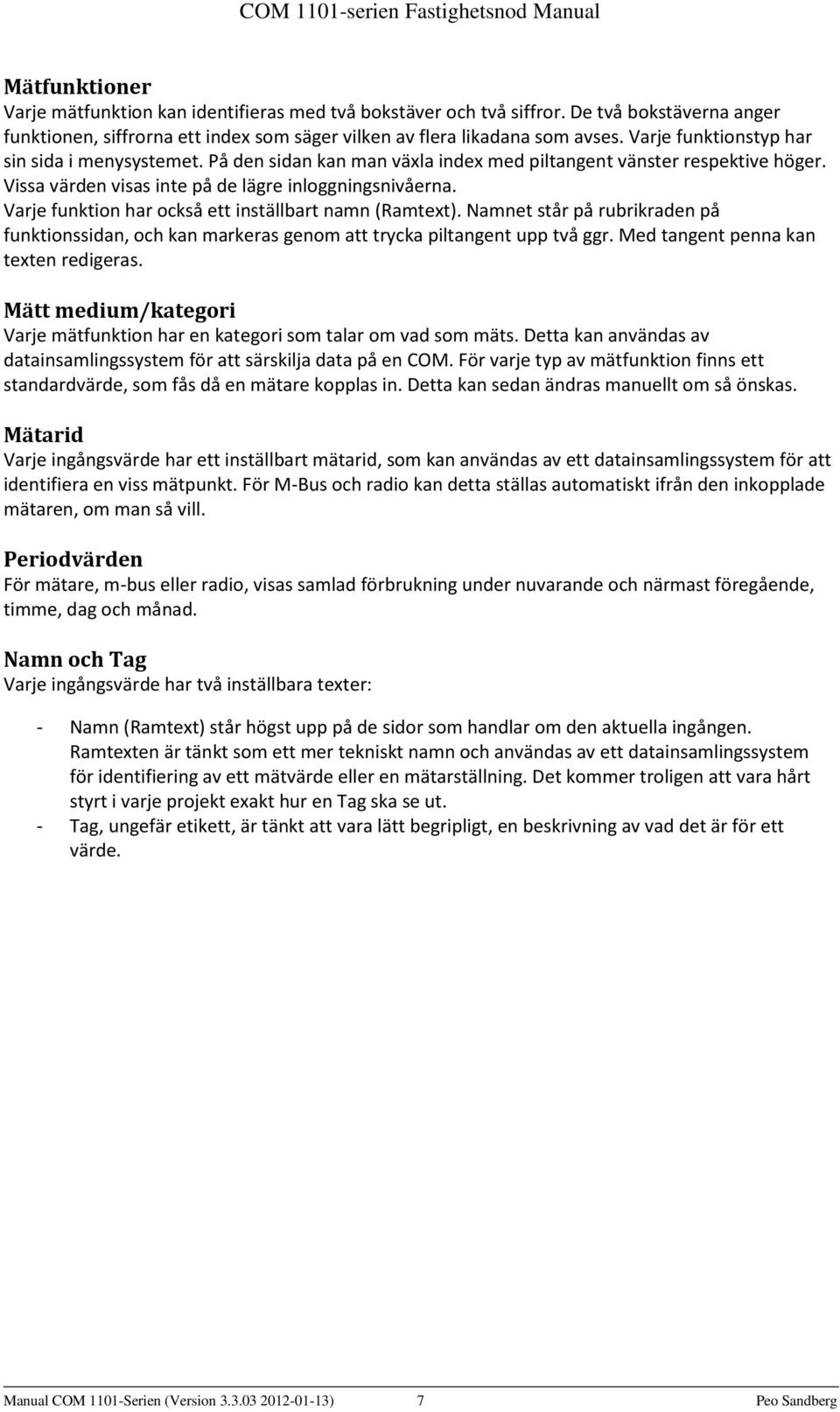

7 Mätfunktioner Varje mätfunktion kan identifieras med två bokstäver och två siffror. De två bokstäverna anger funktionen, siffrorna ett index som säger vilken av flera likadana som avses. Varje funktionstyp har sin sida i menysystemet. På den sidan kan man växla index med piltangent vänster respektive höger. Vissa värden visas inte på de lägre inloggningsnivåerna. Varje funktion har också ett inställbart namn (Ramtext). Namnet står på rubrikraden på funktionssidan, och kan markeras genom att trycka piltangent upp två ggr. Med tangent penna kan texten redigeras. Mätt medium/kategori Varje mätfunktion har en kategori som talar om vad som mäts. Detta kan användas av datainsamlingssystem för att särskilja data på en COM. För varje typ av mätfunktion finns ett standardvärde, som fås då en mätare kopplas in. Detta kan sedan ändras manuellt om så önskas. Mätarid Varje ingångsvärde har ett inställbart mätarid, som kan användas av ett datainsamlingssystem för att identifiera en viss mätpunkt. För M-Bus och radio kan detta ställas automatiskt ifrån den inkopplade mätaren, om man så vill. Periodvärden För mätare, m-bus eller radio, visas samlad förbrukning under nuvarande och närmast föregående, timme, dag och månad. Namn och Tag Varje ingångsvärde har två inställbara texter: - Namn (Ramtext) står högst upp på de sidor som handlar om den aktuella ingången. Ramtexten är tänkt som ett mer tekniskt namn och användas av ett datainsamlingssystem för identifiering av ett mätvärde eller en mätarställning. Det kommer troligen att vara hårt styrt i varje projekt exakt hur en Tag ska se ut. - Tag, ungefär etikett, är tänkt att vara lätt begripligt, en beskrivning av vad det är för ett värde. Manual COM 1101-Serien (Version ) 7 Peo Sandberg

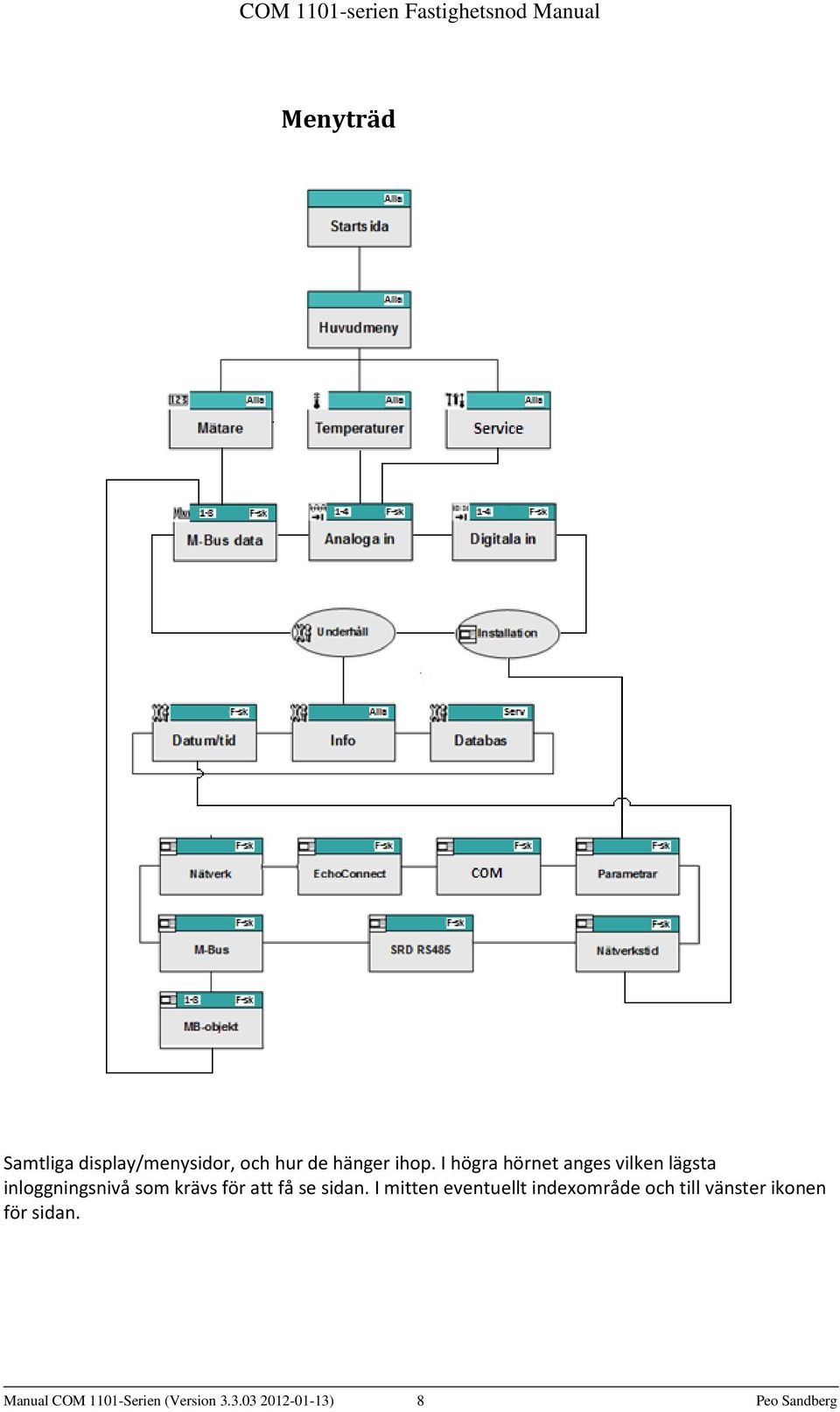

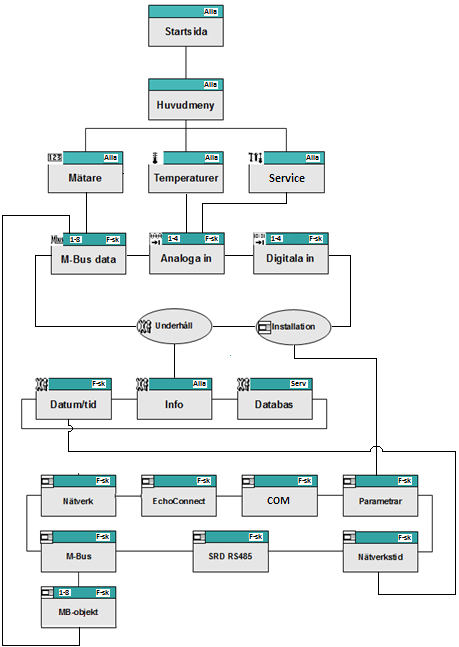

8 Menyträd Samtliga display/menysidor, och hur de hänger ihop. I högra hörnet anges vilken lägsta inloggningsnivå som krävs för att få se sidan. I mitten eventuellt indexområde och till vänster ikonen för sidan. Manual COM 1101-Serien (Version ) 8 Peo Sandberg

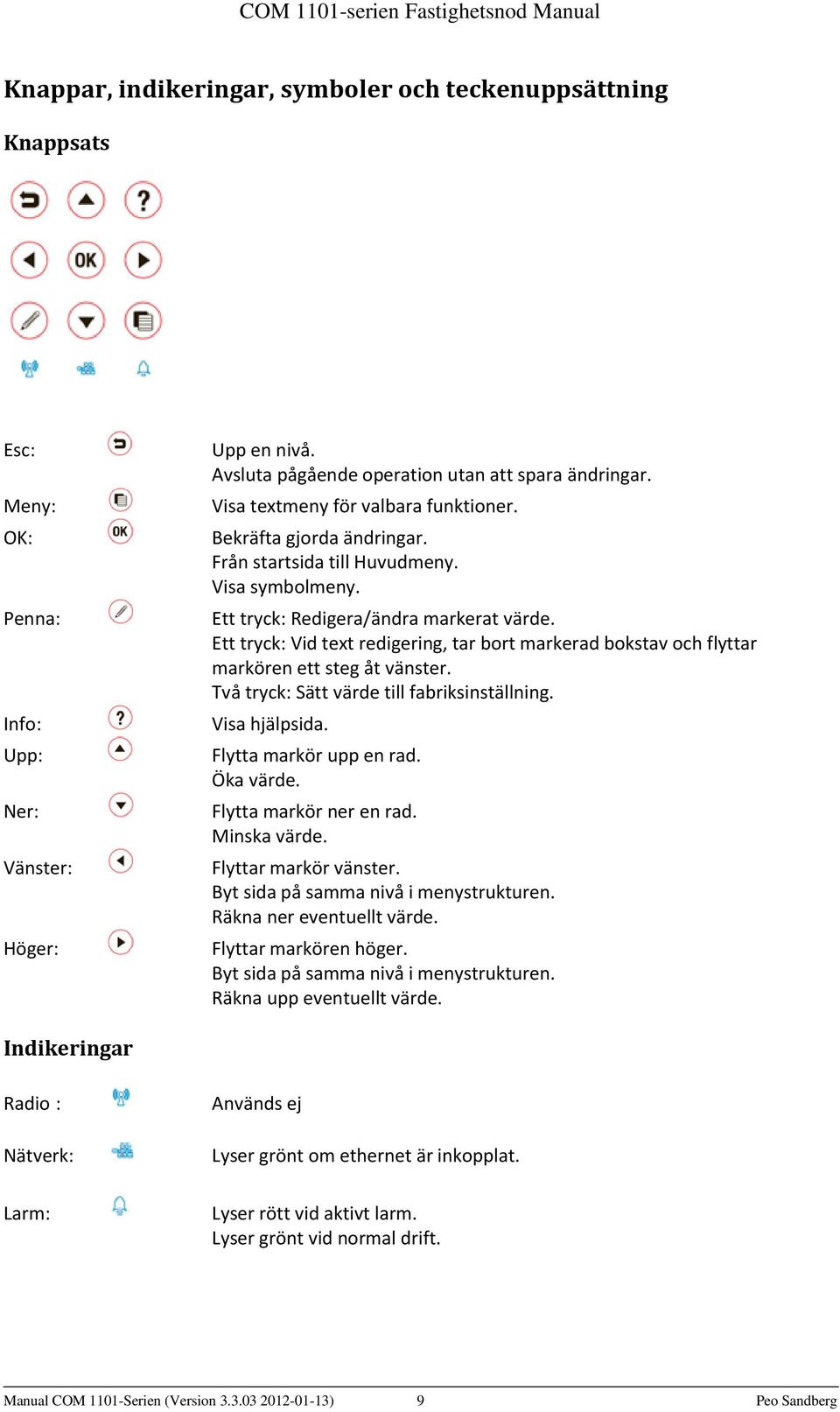

9 Knappar, indikeringar, symboler och teckenuppsättning Knappsats Esc: Meny: OK: Penna: Info: Upp: Ner: Vänster: Höger: Upp en nivå. Avsluta pågående operation utan att spara ändringar. Visa textmeny för valbara funktioner. Bekräfta gjorda ändringar. Från startsida till Huvudmeny. Visa symbolmeny. Ett tryck: Redigera/ändra markerat värde. Ett tryck: Vid text redigering, tar bort markerad bokstav och flyttar markören ett steg åt vänster. Två tryck: Sätt värde till fabriksinställning. Visa hjälpsida. Flytta markör upp en rad. Öka värde. Flytta markör ner en rad. Minska värde. Flyttar markör vänster. Byt sida på samma nivå i menystrukturen. Räkna ner eventuellt värde. Flyttar markören höger. Byt sida på samma nivå i menystrukturen. Räkna upp eventuellt värde. Indikeringar Radio : Nätverk: Larm: Används ej Lyser grönt om ethernet är inkopplat. Lyser rött vid aktivt larm. Lyser grönt vid normal drift. Manual COM 1101-Serien (Version ) 9 Peo Sandberg

10 Symboler Mätare Temperaturer Service M-Bus data Analoga ingångar Digitala ingångar Installation Underhåll Inloggning Teckensekvens: Manual COM 1101-Serien (Version ) 10 Peo Sandberg

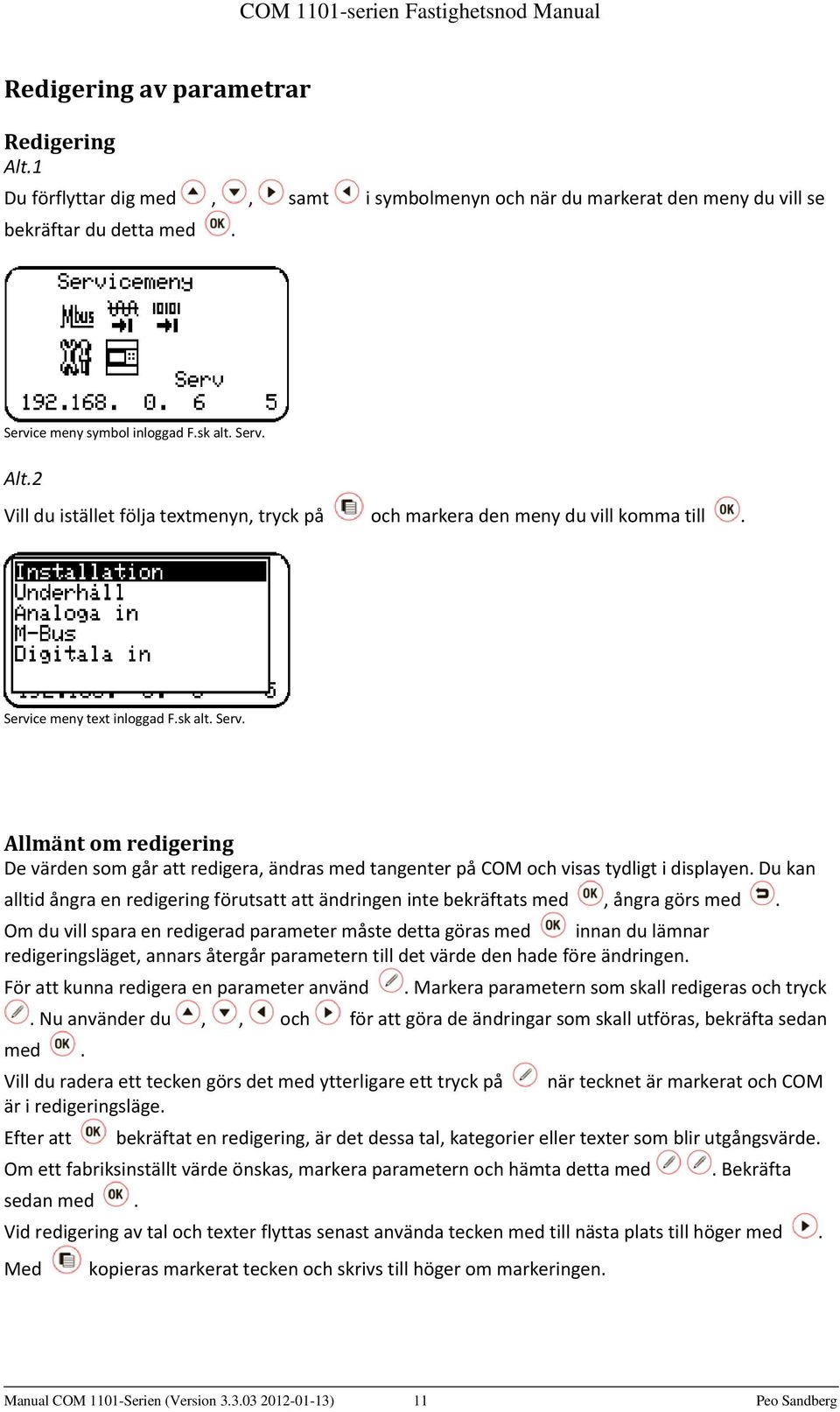

11 Redigering av parametrar Redigering Alt.1 Du förflyttar dig med,, samt i symbolmenyn och när du markerat den meny du vill se bekräftar du detta med. Service meny symbol inloggad F.sk alt. Serv. Alt.2 Vill du istället följa textmenyn, tryck på och markera den meny du vill komma till. Service meny text inloggad F.sk alt. Serv. Allmänt om redigering De värden som går att redigera, ändras med tangenter på COM och visas tydligt i displayen. Du kan alltid ångra en redigering förutsatt att ändringen inte bekräftats med, ångra görs med. Om du vill spara en redigerad parameter måste detta göras med innan du lämnar redigeringsläget, annars återgår parametern till det värde den hade före ändringen. För att kunna redigera en parameter använd. Markera parametern som skall redigeras och tryck. Nu använder du,, och för att göra de ändringar som skall utföras, bekräfta sedan med. Vill du radera ett tecken görs det med ytterligare ett tryck på är i redigeringsläge. Efter att när tecknet är markerat och COM bekräftat en redigering, är det dessa tal, kategorier eller texter som blir utgångsvärde. Om ett fabriksinställt värde önskas, markera parametern och hämta detta med sedan med.. Bekräfta Vid redigering av tal och texter flyttas senast använda tecken med till nästa plats till höger med. Med kopieras markerat tecken och skrivs till höger om markeringen. Manual COM 1101-Serien (Version ) 11 Peo Sandberg

12 Tal Markera den siffra i talet som skall redigeras. Tryck markerad siffra blinkar, med respektive väljs nytt värde. Med och flyttas markören i talet. För att hämta fabriksinställning på värdet tryck en gång till. Ändringar sparas med eller återgår till utgångsvärdet med. Listval Markera det värde som skall redigeras. Tryck markerat värde blinkar, med respektive görs ett nytt val i den fördefinierade listan. För att hämta fabriksinställning på värdet tryck en gång till. Ändringar sparas med eller återgår till utgångsvärde med. Texter Markera det tecken i texten som skall redigeras. Tryck markerat tecken blinkar och en gång till tar bort markerat tecken. Med respektive väljs nytt tecken. Med kopieras markerat tecken och skrivs till höger om markeringen. Med och flyttas markören i texten, kopierar förgående placerings tecken. Ändringar sparas med eller återgår till utgångstexten med. Lösenord Lösenord är ett tal med upp till 8 siffror. Från fabrik är följande lösenord inställda: Användare ANV : 111 Fastighetsskötare FSK : 123 Servicetekniker SRV : 9966 Systemtekniker SYS : Används inte Manual COM 1101-Serien (Version ) 12 Peo Sandberg

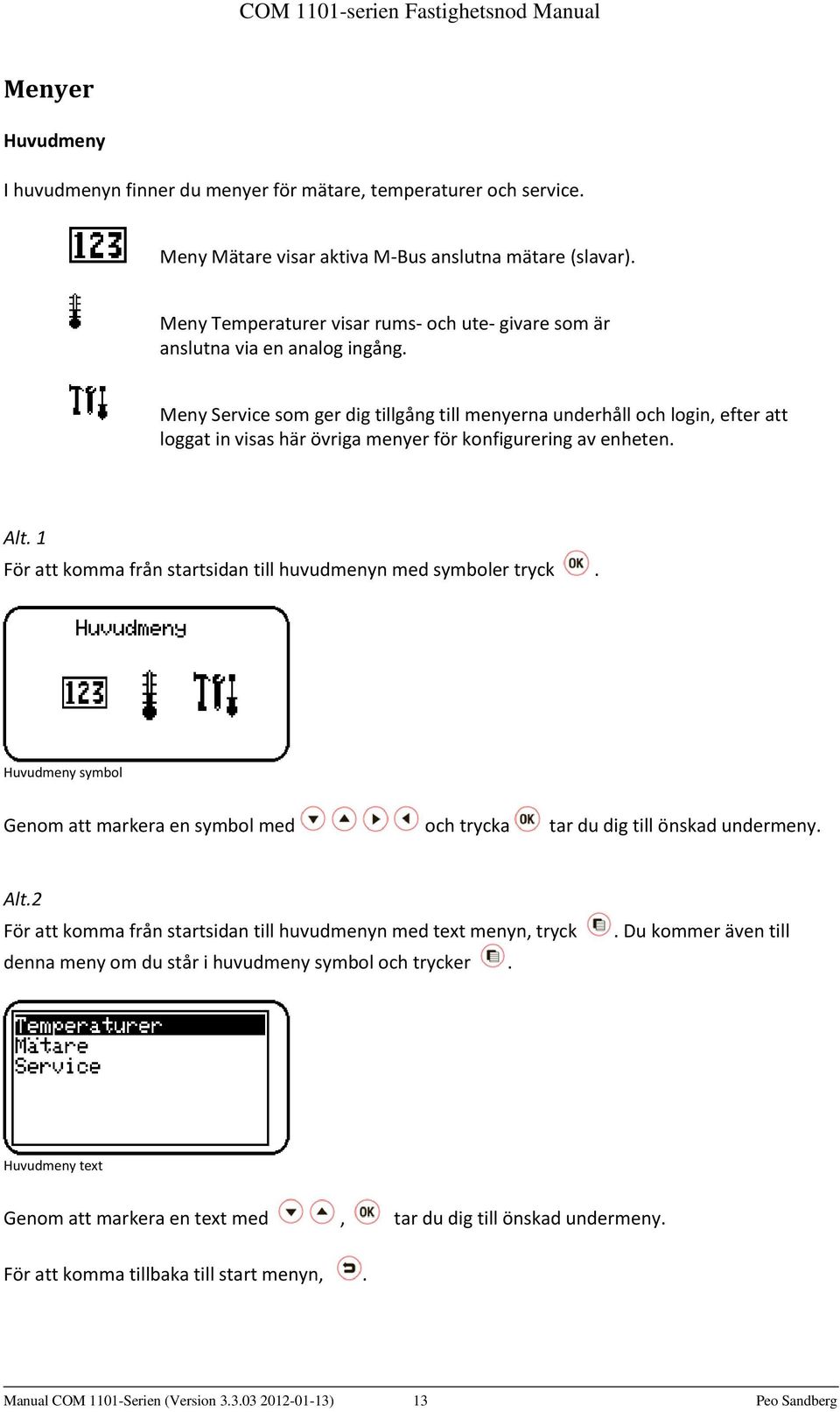

13 Menyer Huvudmeny I huvudmenyn finner du menyer för mätare, temperaturer och service. Meny Mätare visar aktiva M-Bus anslutna mätare (slavar). Meny Temperaturer visar rums- och ute- givare som är anslutna via en analog ingång. Meny Service som ger dig tillgång till menyerna underhåll och login, efter att loggat in visas här övriga menyer för konfigurering av enheten. Alt. 1 För att komma från startsidan till huvudmenyn med symboler tryck. Huvudmeny symbol Genom att markera en symbol med och trycka tar du dig till önskad undermeny. Alt.2 För att komma från startsidan till huvudmenyn med text menyn, tryck denna meny om du står i huvudmeny symbol och trycker.. Du kommer även till Huvudmeny text Genom att markera en text med, tar du dig till önskad undermeny. För att komma tillbaka till start menyn,. Manual COM 1101-Serien (Version ) 13 Peo Sandberg

14 Mätare Huvudmeny/Mätare I meny Mätare visas värden från alla aktiva M-bus anslutna mätare där ett kategorival är gjort, förutom valen rumstemperatur och utetemperatur som visas i meny temperaturer. Mätarna visas med namn och värde. Du skall nu förflytta dig till meny mätare. Alt. 1 Markera,. Huvudmeny symbol. Mätare. Alt. 2, markera Mätare,. Huvudmeny text. Mätare. Du är nu i meny mätare. Här visas de mätare som är anslutna via M-Bus. Med och förflyttar du dig enkelt upp och ner mellan de anslutna mätarna. Om du är inloggad som F-sk eller Serv kommer du med direkt till inställningar för den mätare som är markerad. Meny Mätare För att komma tillbaka till huvudmenyn,. Manual COM 1101-Serien (Version ) 14 Peo Sandberg

15 Temperaturer Huvudmeny/Temperaturer Här visas de temperaturgivare som är anslutna mot enheten och där parametern kategori är vald till rum- alternativt utetemperatur. Givarna visas med namn och den aktuella temperaturen. Du skall nu förflytta dig till Temperaturer menyn. Alt.1 Markera,. Huvudmeny symbol. Temperaturer. Alt. 2, markera Temperaturer,. Huvudmeny text. Temperaturer Du är nu i meny Temperaturer och här ser du alla temperaturgivare som är anslutna mot enheten. Med och förflyttar du dig enkelt upp och ner mellan de anslutna temperaturgivarna. Om du är inloggad som F-sk eller Serv kommer du direkt till inställningarna för den markerade givaren via. Meny Temperaturer För att komma tillbaka till huvudmenyn,. Manual COM 1101-Serien (Version ) 15 Peo Sandberg

16 Service Huvudmeny/Service I servicemenyn finns två undermenyer, meny underhåll och meny login. I underhållsmenyn finner du de fakta som gäller den specifika COM du hanterar för tillfället. Loginmenyn används för att ange lösenord till den nivå i COM du har tillgång till. Du skall nu förflytta dig till service menyn. Alt.1 Markera,. Huvudmeny symbol. Service. Alt.2, markera Service,. Huvudmeny text. Service. Du är nu i servicemenyn och kan välja mellan underhålls menyn och att logga in på de sidor i COM där redigering av parametrar görs. Längst ner till vänster på displayen presenteras även enhetens IPnummer och till höger den SRD-Link/RS485 adress som valts för den enhet du hanterar för tillfället. Service meny För att komma tillbaka till huvudmenyn,. Manual COM 1101-Serien (Version ) 16 Peo Sandberg

17 Logga in Huvudmeny/Service/Login När du markerar Login blir fältet svart och visar siffran nolla. Service meny Markera login. Välj lösenord för service, 9966 (om du ändrat lösenord, skriv in det nya lösenordet), med,, och. När 4:e siffran är ***6,. Med får du fram första 9, kopiera 9 till 2:a platsen, kopierar 9 till 3:e platsen ändrar 9 till 6 och flyttar med 6 till 4:e plats,. Du är nu inloggad på högsta nivå i COM och har tillgång till samtliga parametrar som är redigeringsbara i servicemenyn. Om du ändrar lösenord i enheten, var noga med att dokumentera det nya lösenordet. För att komma tillbaka till huvudmenyn,. Manual COM 1101-Serien (Version ) 17 Peo Sandberg

18 Info Huvudmeny/Service/Underhåll/Info I underhålls menyn presenteras de fakta som gäller för den COM du hanterar för tillfället. Vilka fakta som visas här är beroende av hur denna specifika COM är bestyckad och ansluten. Alt.1 Markera,. Alt.2, markera Underhåll,. Med och förflyttar du dig mellan de olika parametrarna i menyn. SN COM: Enhetens serienummer (tillverkningsnummer). Typ: Enhetens modellbeteckning Tag: Tagtext/Hostname. Här döper du enheten, texten visas på startsidan. SN RS485 RS485 modulens serienummer (tillverkningsnummer). SN M-Bus: M-Bus modulens serienummer (tillverkningsnummer). Lic: Licensnummer för enhetens mjukvara Uptime: Tid som gått sedan enheten senast var spänningslös Version: Enhetens mjukvaruversion Datum/Tid: Det datum och den tid som presenteras här visar när enhetens mjukvara installerades MAC: Enhetens MAC-adress Manual COM 1101-Serien (Version ) 18 Peo Sandberg

19 Datum och tid Huvudmeny/Service/Underhåll/Datum och tid Ställa om datum och tid. Förflytta dig till meny Underhåll., markera Datum/tid,. Markera datum och tid fältet med och, tryck. Använd nu och för att förflytta dig i tid och datum fältet och ställ in datum och tid med och. Avsluta med. Klockan För att göra dataloggningen måste systemet känna datum och tid. Normalt hålls tiden automatiskt uppdaterad via nätverket, men den kan också ställas manuellt. Veckodag behöver inte ställas in, den räknar systemet ut själv. Klockan ställer själv om sig till sommartid, denna funktion kan kopplas ur i Meny Service, Installation, COM, genom att sätta S-tid till 0. Om sommartid råder, används den för tider visade på display, t ex aktuell tid, tid för senast inkomna värde etc. I dataloggar används alltid normaltid. OBS! Viktigt att tänka på Många gånger då man konfigurerar en enhet så är inte fastighetens nätverk färdigt och där med nätverkstid ej tillgängligt. Av denna anledning bör man tänka på att vid konfigurering av enheten även ställa datum och tid. På detta vis får enheten korrekta tidsstämplar på de mätvärden den sparar. När DHC senare samlar in mätvärden från enheten lämnas värden med korrekta tidsstämplar. Manual COM 1101-Serien (Version ) 19 Peo Sandberg

20 Databas Huvudmeny/Service/Underhåll/Databas Förflytta dig till meny Underhåll., markera Databas,. OBS! Ändringar bör endast göras av personer med kunskap om systemet. Databasen är känslig för ändringar, men det kan vara bra att titta i den ibland. Bara de parametrar som inloggningsnivån tillåter kan ändras. Varje värde beskrivs med en kort text på engelska, oavsett vilket språk som gäller i övrigt. Mycket av den interna informationen i systemet finns i en databas. T ex alla in- och utdata, alla parameterinställningar, kalibreringar och även en del mellanvärden. Det kan bli en lista med tusentalet värden. Filsystem I systemet finns ett filsystem, tillgängligt via kommunikationsgränssnitten. Några filer som brukar finnas: PARAM1.XML, PARAM2. XML, PARAMI. XML: Sparade parameterfiler. Användbart för att kopiera en parameteruppsättning. TESTPROT.TXT: Testprotokoll. Skrivs vid produktionstest. Berättar om när testet gjordes, samt kalibreringar och testresultat. DBTEXTS.TXT: Alla inställbara texter läses i realtid från denna fil. Hanteras med försiktighet! Om filen skulle försvinna, skrivs den om till fabriksinställningar vid omstart. DATALOG[A-E].MLG: Loggad data i binärt format. KTC har en mjukvara för läsning av dessa filer. Innehållet hämtas annars bäst ut via datainsamlingssystemet..htm,.gif,.jpg: Web-filer. Manual COM 1101-Serien (Version ) 20 Peo Sandberg

21 M-Bus Det finns två sätt som du kan adressera en M-Busnod på, primär eller sekundäradressering. Vi rekommenderar att du använder sekundäradressering. Primäradressering: Primäradress är ett tal mellan 1 och 250. När du använder primäradressering måste du vara säker på att alla mätnoder som är anslutna på M- Busslingan har olika primäradresser och att mätarställningen i M-Bus-adaptern överensstämmer med mätaren. När du skall leta upp M-Busnoden i COM anger du vilken primäradress och kommunikationshastighet noden har så hittar enheten den. Du måste nu göra en kontroll av mätarställningen mellan mätare och M-Busadapter för att säkerställa korrekt värde, stämmer inte mätarställningen överens måste du kalibrera dem enligt nedan. Vid installationen ska du också dokumentera vilken mätnod som placerats var, detta för att DHC skall veta vilken mätnod som levererat mätvärdet. Sekundäradressering: Sekundäradress är ett tal mellan 0 och När man använder sekundäradressering behöver du inte ge mätnoderna någon primäradress, noderna adresseras automatiskt med ett tal som oftast är samma som serie/tillverkningsnummer. Däremot är det lika viktigt vid sekundäradressering som vid primäradressering att mätarställningen i adapter överensstämmer med mätaren. Därför skall du göra en kontroll av mätarställningen mellan mätare och M-Busadapter för att säkerställa korrekt värde. Vid installationen skall du också dokumentera vilken mätnod som placerats var, detta för att DHC skall veta vilken mätnod som levererat mätvärdet. Kalibrering mätare adapter Om du vid beställning av mätare och adapter meddelar leverantören att adaptern skall kalibreras mot mätaren och att primäradresser skall vara olika, spar du oftast tid och problem vid installationen. Ett alternativ till att beställa mätnoderna färdig kalibrerade är att själv göra detta. Det tar ofta tid då man måste ansluta varje adapter till en dator och sedan programmera om mätarställning och primäradress själv. Till detta behöver du en speciell adapter och ett för ändamålet avsett datorprogram. Se tillverkarens instruktioner. Anslutning av M-Busnoder På M-Busnätverkskabeln ansluts noder parallellt enlig nedan: Parallell anslutning Manual COM 1101-Serien (Version ) 21 Peo Sandberg

22 M-Bus data Huvudmeny/Service/M-Bus data Alt.1 Markera,. Alt.2 Markera M-Bus,. Vilka fakta som presenteras beror på vilken typ av mätarnod som är ansluten. MB01 M-Bus nummer ett Ramtext. Namn på mätare ansluten till MB01 Värde 1-6: Här visas aktuell mätarställning och övrigt enligt inställningar i M-Bus-objekt. Nuv. tim: Förbrukning pågående timmen (ex: om kl. är 13.25, => förbruk ) Nuv. Dag: Förbrukning pågående dygn. (ex: om kl /8 => förbruk /8) Nuv. Mån: Förbrukning pågående månad. (ex: om 22 augusti => förbruk. 1/8-31/8) För. Tim: Förbrukning förgående hela timmen (ex: om kl. är => förbruk ) För. Dag: Förbrukning förgående hela dygn. (ex: om kl /8 => förbruk /8) För. Mån: Förbrukning förgående månad. (ex: om 22 augusti, => förbruk. Juli (1/7-31/7)) Tillverkare: Används för närvarande inte. Mätarid: Här visas MB01 ansluten mätares ID-nummer. (ofta mätarens Sn/Nr.) Medium: Siffra som talar om vad som mäts, används av datainsamlingsprogram. Tid: Aktuellt datum och tid. Status: Visar om mätaren är korrekt ansluten och fungerar. För att komma tillbaka till Servicemenyn. Manual COM 1101-Serien (Version ) 22 Peo Sandberg

23 M-bus Huvudmeny/Service/M-Bus Söka efter sekundäranslutna mätare på M-Bus I meny M-bus finns verktyg för COM att kontakta de sekundärt anslutna M-Bus mätarna. Markera M-Bus texten med och,. Du är nu i meny M-Bus. När du använder sekundär adressering använder du Funktion för att hitta dem. Funktion Normalläge - Leta Söker upp alla M-Bus anslutna mätare - Avbryt Avbryter pågående sökning - Rensa alla Tar bort alla M-Bus anslutna mätare - Spara RX Sparar senaste inkomna data i en fil. (MBusRx.txt) Tillstånd Indikerar Letar.. vid sökning efter mätare på M-bus. Återgår till Normal när sökning efter mätare avslutas. Hastighet Valbara hastigheter är 300 och 2400 baud. Fabriksinställning 2400 baud. Adressering Primär och sekundär. Fabriksinställning sekundär. Antal slavar Visar antalet hittade/anslutna mätare (slavar). ***Enheten kan driva max 32st M-Bus laster. (1st M-Bus last = 1,5mA). Vissa tillverkares M-Bus slavar belastar slingan med mer än en M-Bus last per enhet. Är du osäker, kontrollera med leverantören av din enhet. Skall fler än 32st M-Bus laster anslutas krävs en förstärkarenhet. Manual COM 1101-Serien (Version ) 23 Peo Sandberg

24 Sökning Markera de tre strecken bredvid Funktion. Tryck och scrolla fram till Leta med och,. Displayen visar När texten Letar ändras till Normal är sökningen klar och antalet hittade mätare visas längst ner till höger på displayen, Antal slavar. I vårt exempel hittades två mätare. För att se vilka mätare som anslutits, se avsnitt M-Bus data. Manual COM 1101-Serien (Version ) 24 Peo Sandberg

25 MB-objekt Huvudmeny/Service/MB-objekt Kontakta primäranslutna mätare på M-Bus Markera M-bus och tryck OK. Tryck på meny knappen på enheten och välj MB-objekt. Flytta markören med piltangenterna och markera Primäradress. Tryck på redigeraknappen och skriv in den Primäradress som mätaren har som skall anslutas, tryck OK. Flytta nu markören och markera raden Hastighet. Använd redigeraknappen och välj den hastighet som mätaren kommunicerar med i M-Busnätverket och tryck sedan OK. I exemplet nedan söker vi efter en mätare med adressen 10 och som kommunicerar på hastigheten 2400 baud. Om mätaren är rätt ansluten kommer den snart hittas av enheten och dess värden skrivs in på de rader den har uppgifter till. När uppgifterna har loggats av enheten ändrar du de parametrar som inte stämmer, t.ex. kanske det skall vara kallvatten istället för varmvatten och så behöver Ramtexten redigeras. Om du har fler mätare som skall redigeras flyttar du dig till MB02 och upprepar ovan moment. I meny M-Bus data finns nu mätarställningar och övriga uppgifter som du ställt in. M-Bus data Manual COM 1101-Serien (Version ) 25 Peo Sandberg

26 MB-objekt Huvudmeny/Service/M-Bus objekt Tryck, sedan och markera MB-objekt. Med och förflyttar du dig mellan de olika parametrarna i menyn. Du flyttar dig mellan de olika mätarna (MB01-MB08) med och. PrimärAdress: Nods adress vid primäradressering Adressering: Primär/Sekundär Nummer: Serienummer/Sekundäradress Tillverkare: Används ej Medium: Siffra som talar om för Kategori vad mäts. Kategori: Talar om vad som mäts, översätts från medium. Om kategorin ändras, ändras inte siffran i Medium. Mätarid: Nodens ID-nummer Synk. Mätarid: Läser nodernas ID/Serienummer Tag: Tag text. Kan t.ex. användas för info om mätares placering. Intervall: Hur ofta noden frågas av. (I sekunder). Sidor: Hur många sidor som behövs för att få de uppgifter som söks. För djupare information se aktuell mätares manual. Hastighet: Baudrate, 300 eller 2400 baud. 1-6: Vad noderna mäter Manual COM 1101-Serien (Version ) 26 Peo Sandberg

27 Analoga in Huvudmeny/Service/Analoga in Alt.1 Markera,. Alt.2 markera Analoga in,. Med och förflyttar du dig mellan de olika parametrarna i menyn. Om du ej är i redigeringsläge kan du flytta dig mellan de olika ingångarna (AI01-AI04) med och. AI01 Analog ingång 1 Lgh. 122 R-temp Ram text Värde: Aktuellt värde Offset: Inställd offset Typ: Typ av givare Kategori: Talar vad vilken temperatur som mäts Mätpkt nr: Möjlighet till unikt nummer, t.ex. för data insamling. Tag: Tag text. Manual COM 1101-Serien (Version ) 27 Peo Sandberg

28 Digitala in Huvudmeny/Service/Digitala in Alt.1 Markera,. Alt.2 markera Digitala in,. Med och förflyttar du dig mellan de olika parametrarna i menyn. Om du ej är i redigeringsläge kan du flytta dig mellan de olika ingångarna (DI01-DI04) med och. DI01 Digital ingång 1 Lght 122 Elmät: Ramtext för ingången Status: Visar om ingången är aktiv eller ej. (1/0) Pulser: Visar antalet pulser på ingången Tid på: Visar hur lång tid ingången varit hög. (1) Frekv: Visar aktuell frekvens på ingångens pulser. Kategori: Talar om vad som mäts Mätarid: Mätarens ID-nummer Tag: Tagtext Manual COM 1101-Serien (Version ) 28 Peo Sandberg

29 Nätverk Huvudmeny/Service/Installation/Nätverk Nätverksinställningar Alt.1 Markera,. Alt.2 markera Installation,. Med och förflyttar du dig mellan de olika parametrarna i menyn. DHCP PÅ: Nätverksinställningar erhålls automatiskt. Detta kräver att man är uppkopplad i ett nätverk, med en router. AV:(Fabriksinställning), du skriver själv in den IP-adress som skall användas. IP-Adr IP-adress. Fabriksinställning: Mask Nätmask talar om vilka IP-nummer som tillhör det nätverk som enheten är kopplad mot. Fabriksinställning: GateW Default Gateway, IP-adress för vägen ut på Internet. Fabriksinst: DNS IP-adress för DNS-servern. Fabriksinställning: (ogiltig). Tag: Hostname, namn som DHC använder för att identifiera enheten. WEB-port: Port för att nå Web-sidor. Fabriksinställning: Port 80. Uppgr-port: Port för uppgradering av mjukvaror. Fabriksinställning: Port 69. M-Bus port: Port för M-Bus IP-protokoll. Vi rekommenderar att endast i undantagsfall använda annan port än Fabriksinställning: M-Bus IP-prot: TCP/UDP Fabriksinställning: UDP. Manual COM 1101-Serien (Version ) 29 Peo Sandberg

30 DHCP Här anges om enheten skall ha fast IP-nummer eller om det skall tilldelas ett nummer automatiskt. Om DHCP är aktiverat får enheten ett slumpvis valt IP-nummer av de i nätverket tillgängliga IPnummer, de övriga inställningarna visas som information om vilka inställningar som erhållits. När du växlar mellan DHCP AV/PÅ måste du backa ur menyn med Ångra/Esc. Knappen och sedan gå in i meny nätverk igen för att se de nya uppgifterna för nätverket. Genom att markera någon inställning, och trycka OK, kopieras de automatiska inställningarna till de manuella, för att de ska kunna fungera som startpunkt för manuella inställningar. Ofta räcker det med att justera sista siffran i IP-adressen efteråt. Detta måste göras då DHCP är aktivt, och fungerar bara om automatiska inställningar erhållits. Tag/Hostname Som Hostname används den Tag som kan ställas in i Meny Service, Installation, COM. En web-browser utgår alltid ifrån att porten är 80, men det fungerar inte i alla nätverk, därför kan andra värden väljas. Det är då viktigt att inte ta en port som används till annat! Om inte 80 fungerar, brukar vara bra. WEB port ställs in i Meny Service, Installation, Nätverk. Ändrad port kräver omstart av COM för att fungera. DNS Domain Name System, katalogsystemet för adresser i internet som baseras på Internetprotokollet IP. Systemet innehåller även information om andra nät än Internet, som t.ex. information om e-post till andra nät. Särskilda värddatorer som kör DNS-program, DNS-servrar, tar emot frågor om adresser och returnerar antingen ett IP-nummer eller en pekare till någon annan värd som kan tänkas känna till den sökta datorn. Dessa servrar kallas även för namnservrar. Det är DNS som har gjort WWW möjligt, med det världsomspännande adresseringssystemet som gör att alla datorer kan hitta alla andra datorer. Nät-Mask En nät-mask talar om vilka IP-adresser som tillhör samma underliggande nätverk som enheten ifråga betyder att enheter med IP-nummer mellan tillhör samma nätverk i fallet som används i manualen på förgående sida. Om du skall ansluta din dator direkt mot en COM via en Patchkabel och använda uppgifterna i exemplet på förgående sida, måste du ställa om din dators IP-nummer så den får ett IP-nummer som är ledigt i detta nätverk. Du kan välja IP-numren förutom som är upptaget av COM:n. Nätmasken skall vara samma som i COM:n och i de fall som Gateway är angett måste du även ställa in denna adress i din dator. Detta gör du i Egenskaperna för lokalt nätverk i din dator. Hur du gör i just din dator beror på vilken Windows version du har. I manualen finns ett exempel för Windows 7. Gateway Ingångsutrustning, nätbrygga, dator, programvara eller annan utrustning som förmedlar data mellan nät med olika standarder eller utrustningar. Den utgör därmed in- och utgång samt sköter om viss konvertering av data. En form av Gateway kan vara en router. Uttrycket Gateway syftar egentligen inte på någon enhet eller utrustning utan är ett allmänt begrepp för en sammankopplingspunkt mellan nätverk av olika typer där någon form av adressöversättning sker. Manual COM 1101-Serien (Version ) 30 Peo Sandberg

31 EchoConnect Huvudmeny/Service/Installation/EchoConnect EchoConnect är ett alternativt anslutningssätt mot en XMPP-server som till skillnad från vanlig IPbaserad kommunikation möjliggör en konstant uppkoppling. Fördelen med denna teknik är att enheten kopplar upp sig mot servern vilket innebär att brandväggar kringgås och enheten behöver inte ha en känd nätverksadress. Markera,. markera EcoConnect,. Status Serv Port Domain User Passwd Aktivera Upp/Nerkopplad Nätverksadress till EchoConnect-server. Port till server Domän som för kontot Användarnamn för kontot Lösenord för kontot. Inställning för att använda EchoConnect. (Av/På) När EchoConnect är inställt och aktiverat kommer enheten att försöka ansluta mot XMPP-servern vid uppstart. Detta visas genom att Status växlar mellan Nerkopplad och Ansluter. När enheten fått kontakt med servern ändras status till Uppkopplad. Manual COM 1101-Serien (Version ) 31 Peo Sandberg

32 COM Huvudmeny/Service/Installation/COM Byte av lösenord. Markera,. markera COM,. Markera det lösenord du vill ändra. Tryck och använd och för att ställa in värdet på första siffran i det nya lösenordet. för andra osv. Max åtta siffror kan användas i ett lösenord.. Tänk på att första siffran måste vara mellan 1 och 9, sätts första siffran till 0 kommer denna nivå gälla utan inloggning. Lägenhet 1 Typ: Tag: Lösen ANV: Lösen FSK: Lösen SRV: Lösen SYS: S-tid: Tidsynk: LED: Ramtext Enhetens Typbeteckning Tagtext/Hostname Användare Fastighetsskötare Servicetekniker Används ej. Sommartid funktion Av/På Beskrivs nedan Indikeringsdioder Av/På Tidsynkronisering (Tidsynk). Det finns ett antal olika moder för nätverkstid och tids-synkronisering välja. Av Auto NTP RS485 Server Ingen automatisk synkronisering görs Använder NTP om det finns IP-nätverk, i annat fall lyssnar COM på synkronisering via RS485. Använder bara NTP Använder bara RS485 Synkroniserar sig själv via NTP, och vidarebefordrar detta över RS485 till andra enheter på samma RS485-nät. LED I vissa fall kan ljuset från enhetens indikeringsdioder vara störande för lägenhetsinnehavaren. Denna funktion stänger av dioderna. Manual COM 1101-Serien (Version ) 32 Peo Sandberg

33 Nätverkstid Huvudmeny/Service/Installation/Nätverkstid Nätverkstid Här ställer du in enheten att med inställda intervaller ta kontakt med en NTP-server och ställa sin realtidsklocka efter den. COM kan också ta emot synkroniseringsmeddelanden via RS485. Markera,. markera Nätverkstid,. Serv: Port: Intervall: Tidszon: Server som tid hämtas från Port som tiden hämtas från Hur ofta enheten frågar efter rätt tid Relativt GMT Manual COM 1101-Serien (Version ) 33 Peo Sandberg

34 SRD RS485 Huvudmeny/Service/Installation/SRD RS485 Nätverksinställningar, RS485/SRD-link. Markera,. markera RS485,. Id och baudrate ska ställas in om COM ska kommunicera över RS485 med andra enheter. Ta reda på vilka adresser övriga enheter på RS485 nätverket har, även vilken hastighet de kommunicerar med (vanligast baud), och ge där efter COM en ledig adress. Tillgängliga adresser är Ställ även in rätt kommunikationshastighet. Test av kommunikation Kommunikationen på RS485 kan testas. Till höger om testknappen ställer man in id (adress) för en annan enhet i RS485 nätverket. Hastigheten som enheterna kommunicerar med skall också ställas in. Markerar knappen Test och trycker OK. De tre strecken längst ner försvinner, och ersätts av OK om det gick bra, TIMEOUT om det inte kom något svar. Anslutning av enheter på RS485 Nätverkskabeln för RS485-nätverket anslut alltid seriellt direkt på enheternas anslutningsskruvar. Seriell anslutning. Manual COM 1101-Serien (Version ) 34 Peo Sandberg

35 Parametrar Huvudmeny/Service/Installation/Parametrar Markera,. markera Parametrar,. Parameterhantering Aktuell parameteruppsättning kan sparas till filsystemet för att sedan hämtas ner till en PC. Även en tidigare sparad eller uppladdad parameteruppsättning kan läsas in. Tre uppsättningar kan hanteras 1, 2 och installation (Inst). Alla parametrar kan också ställas till fabriksinställningar. Bara de parametrar du har behörighet att ändra vid aktuell inloggningsnivå kommer att påverkas. Parameteruppsättningar Man kan spara samtliga inställningar i systemet till en fil, genom att trycka på en av knapparna vid Spara. Då skapas en fil i filsystemet med namnet param1.xml, param2.xml eller parami.xml. En av dessa filer kan senare läsas in genom att trycka på en av knapparna bredvid Ladda. Det finns också en knapp för att återgå till fabriksinställningar. För att spara inställningar krävs lägst behörighet Fastighetsskötare. Vid inläsning förändras bara de parametrar aktuell behörighetsnivå tillåter. Kopiera parameteruppsättning Genom att kopiera en parameteruppsättning kan filerna flyttas mellan styrningar. Ladda ner önskad fil till PC, genom att på websidan System, Filer, klicka på filnamnet och spara filen på Pc:n. Ladda upp filen till den nya styrningen med Pc-programmet Uploader_tftp, från KTC. Se vidare i uppgradering av mjukvara. Uppgradering av mjukvara Uppgradering av mjukvaran kan ske via IP-interfacet, eller RS485 om det finns. Vid fjärruppgradering och en brandvägg skall passeras, måste port 69 öppnas (UDP), för att släppa igenom tftpkommunikationen. Denna används för att skicka filer till styrningen. Porten för uppgradering kan också ställas om, på Meny Service, Installation, Nätverk. Starta uppgraderingsapplikationen Uploader_tftp på en PC. Viktigt att veta vid uppgradering av mjukvara är att den version du skall uppgradera måste ha samma första siffra i versionsbeteckningen som den version som finns i enheten. Versionsnummer 1.x.xx går alltså bara att uppgradera till en mjukvara som börjar på 1. Detsamma gäller 2.x.xx mjukvaruversion måste ha förstasiffra 2, 3.x.xx mjukvaruversion måste ha förstasiffra 3 osv. Manual COM 1101-Serien (Version ) 35 Peo Sandberg

36 Uppgradering av mjukvara Uppgradering av mjukvaran kan ske via IP-interfacet, eller RS485 om det finns. Vid fjärruppgradering, om en brandvägg ska passeras, måste man i den öppna också port 69 (UDP), för att släppa igenom tftp-kommunikationen, som används för att skicka filer till styrningen. Porten för uppgradering kan också ställas om, på Meny Service, Installation, Nätverk). starta uppgraderings-applikationen Uploader_tftp på en PC. Fyll i styrningens IP-adress. Mjukvaruuppgraderingar levereras från KTC som en paketfil, med namn som t ex COM 1101-x1xx_2_1_00.upgrade. Leta upp den filen från uppgraderingsprogrammet, och klicka på Start. Om uppgraderingsporten är ställd på annat än 69, t ex 10069, måste detta anges efter IP-adressen med ett kolon. I exemplet skulle det bli : En informationspanel kommer upp, som berättar om version och annat på mjukvaran som ska laddas upp. Här kan inga ändringar göras. Klicka på OK, och uppladdningen startar. Om man skickar upp en enstaka fil, t ex en parameterfil, kommer i stället följande ruta: Ställ in ett korrekt filnamn. Block Size ska vara 512 och Port ska stämma med inställning i enheten. Vänta medan uppladdning sker. Ibland kan det haka upp sig på en fil, men oftast kommer det igång igen. Eventuellt kommer det upp dialogrutor om att det inte gick att ladda upp en fil. Klicka då på OK så försöker programmet ytterligare en gång. - Om texten Device Upgrade Failure visas har uppgraderingen misslyckats. Om basenheten uppgraderas kommer den då alla filer laddats upp, att starta om. Den vänstra gröna lysdioden blinkar, och visar att interna programminnet skrivs om. Sedan startar styrningen med den nya mjukvaran. Alla parametrar och loggar ligger kvar. Om alla filer laddas upp som de ska, men ingenting händer, kan det bero på något av följande: - Fel i filen. Det görs en kontroll av checksumma innan uppgraderingen accepteras. - Licensproblem. Man kan inte uppgradera till en mjukvara som det inte finns licens för i hårdvaran. - Om du får problem med mjukvaran kontakta din leverantör så hjälper han dig att lösa dessa. Manual COM 1101-Serien (Version ) 36 Peo Sandberg

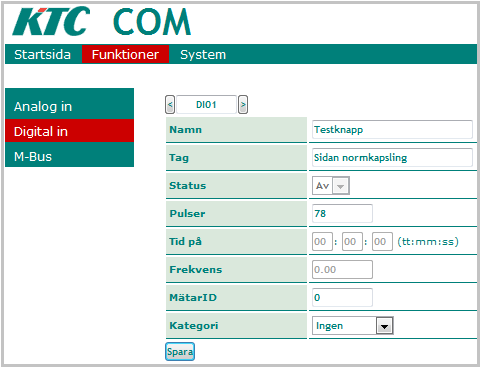

37 WEB COM 1101 har en inbyggd web-server. Där kan man via internet avläsa temperaturer och mätare. Vissa inställningar kan också vara enklare att göra där än via display. En web-browser utgår alltid ifrån att porten är 80, men det fungerar inte i alla nätverk, och man kan därför ställa andra värden. Det är då viktigt att inte ta en port som används till annat! Om inte 80 fungerar, brukar vara bra. WEB port ställs in på sidan Service, Installation. Ändrad port kräver omstart av enheten för att fungera. Inloggningssida Skriv in IP-numret på enheten du vill surfa till i adressfältet på din WEB-läsare. Om systemet är så inställt, möts du först av en inloggningssida. Inloggning är samma lösen som via enhetens display och tar dig till startsidan. Aktuella mätarställningar och temperaturer På startsidan visas installerade noders aktuella värde. Manual COM 1101-Serien (Version ) 37 Peo Sandberg

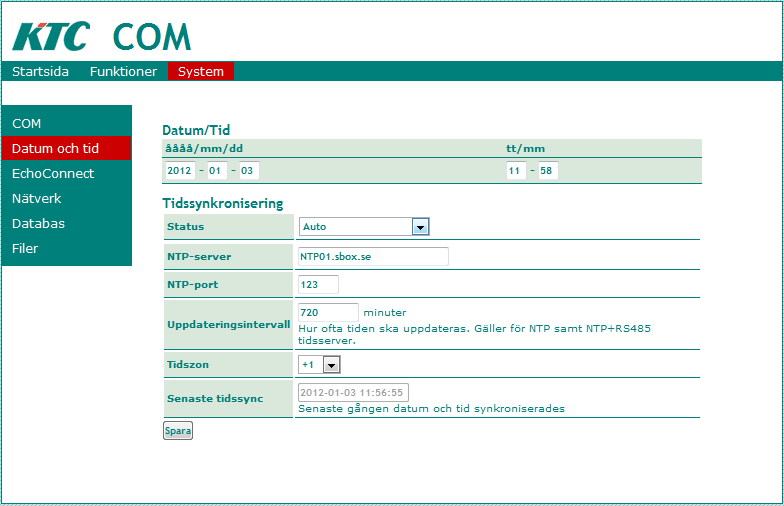

38 System För att kunna göra några ändringar måste du vara inloggad på rätt nivå. På sidan System, Inloggning kan du byta inloggningsnivå. Samma lösenord som inloggning via enhetens display är gäller. Länkar till vissa websidor visas bara om inloggningsnivån är tillräckligt hög. Man kan också lösenordskydda hela hemsidan. Detta görs genom att sätta Inloggning till PÅ. Inställningar för tidur På sidan System, Datum och Tid kan du ställa klockan och konfigurera nätverkstid. Manual COM 1101-Serien (Version ) 38 Peo Sandberg

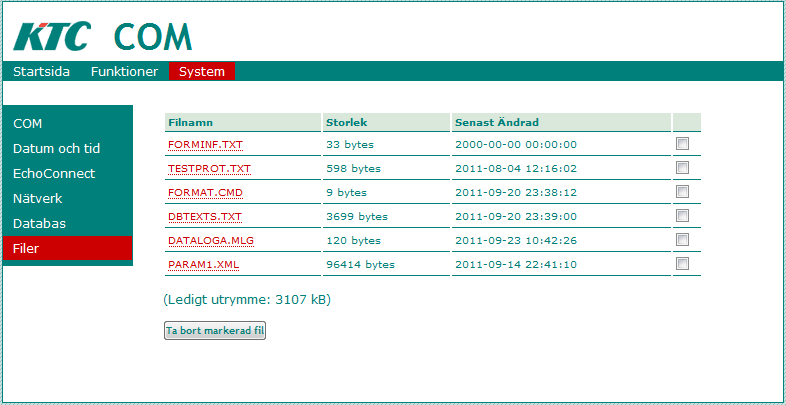

39 Nätverksinställningar På sidan System, Nätverk kan du se aktuella inställningar för IP. Ändringar görs bäst via display. EchoConnect Se information angående EchoConnect under rubriken Meny Installation, EchoConnect. Filsystem En fil-listning, och möjlighet att hämta hem filerna fås på sidan System, Filer. Markera och kopiera de filer du vill ladda ner till datorn. För att ladda upp filer till enheten används ett protokoll som kallas tftp. Se Manual COM 1101-Serien (Version ) 39 Peo Sandberg

40 Databaslista. På sidan System, Databas fås en listning av hela den interna databasen. Värden kan ställas om i den mån man har behörighet. Detta görs genom att klistra eller skriva in postens namn i rutan Databas-ID och det nya värdet i rutan Värde, samt klicka Uppdatera Databas. Tänk på att använda versaler och gemener på rätt ställe. (Stora och små bokstäver). Om inget känt id står i rutan, fås en ny inläsning av databasen då man klickar Uppdatera Databas. Ingångar På sidorna Funktioner, Analoga och Digitala ingångar finns samma möjligheter att konfigurera ingångarna som i enheten. Manual COM 1101-Serien (Version ) 40 Peo Sandberg

41 M-Bus Anslutna M-Busnoder går även de att konfigurera. Manual COM 1101-Serien (Version ) 41 Peo Sandberg

42 Ställa in fast IP-adress i Windows 7. Följande instruktioner gäller för Windows 7, för andra Windows versioner kan delar av denna instruktion fungera. Tryck ner Windows-knappen och R på Markera Anslutning till lokalt tangentbordet. Skriv in [ncpa.cpl ] på sökraden, nätverk, peka på markeringen och OK. högerklicka. Välj Egenskaper. Markera Internet Protocol Version 4 (TCP/IPv4). Tryck på knappen Egenskaper. Markera rutan Använd följande IP-adress Skriv in en ledig IP-adress. Skriv in nätmask (deadfault ). Skriv in Gateway (Vid behov). Manual COM 1101-Serien (Version ) 42 Peo Sandberg
