1 Uppdrag AG-1417 Termograferingsrapport Högåsskolan Knivsta Uppsala Anders Gustavsson Utredningsingenjör SBR Byggmiljögruppen - BMG Anders Gustavsson AB - Orgnr Salagatan 30A, Uppsala - Tel , Mob Fax Råsundavägen 166, Solna Tel , Fax anders@byggmiljogruppen.se -

2 2 (13) Innehållsförteckning Allmänna upplysningar... 3 Metodbeskrivning... 4 Mätbetingelser... 5 Mätresultat... 6 Sammanfattning och bedömning Bilagor: Planritning Bil 1

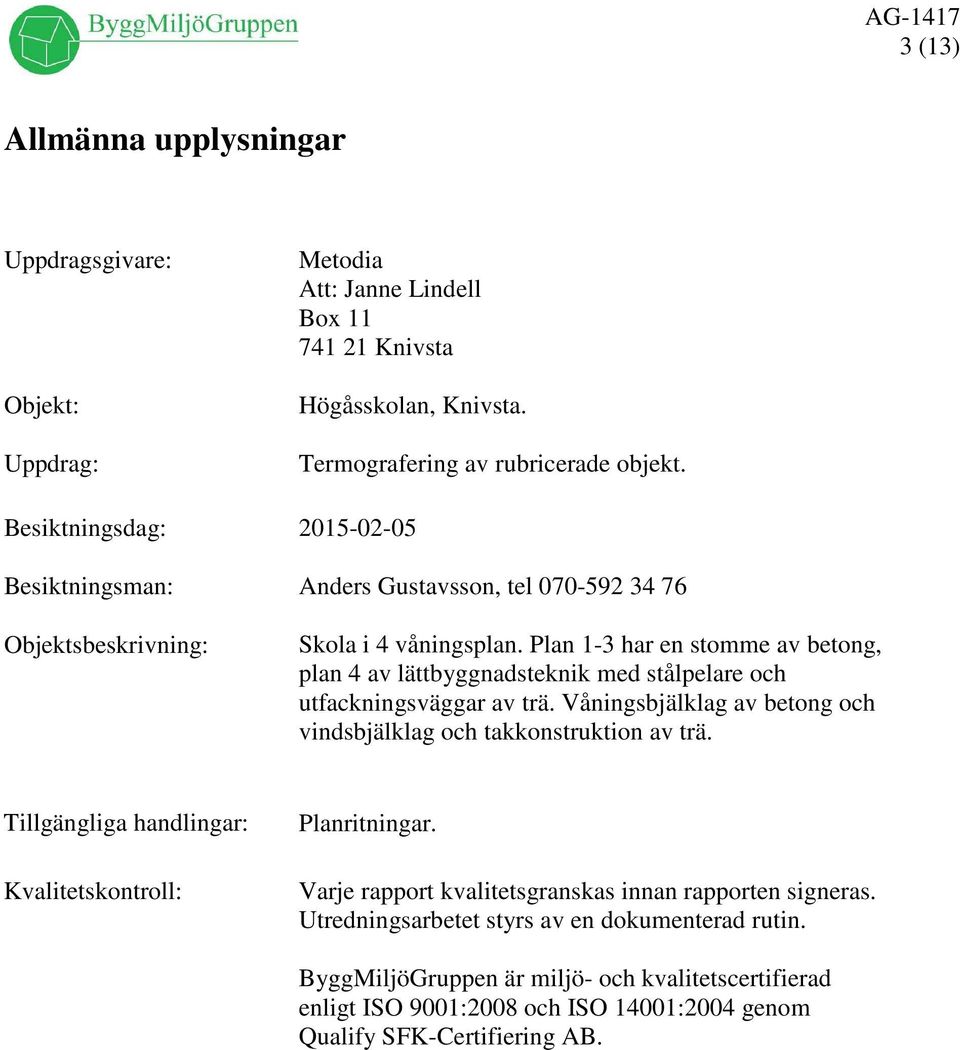

3 3 (13) Allmänna upplysningar Uppdragsgivare: Objekt: Uppdrag: Metodia Att: Janne Lindell Box Knivsta Högåsskolan, Knivsta. Termografering av rubricerade objekt. Besiktningsdag: Besiktningsman: Anders Gustavsson, tel Objektsbeskrivning: Skola i 4 våningsplan. Plan 1-3 har en stomme av betong, plan 4 av lättbyggnadsteknik med stålpelare och utfackningsväggar av trä. åningsbjälklag av betong och vindsbjälklag och takkonstruktion av trä. Tillgängliga handlingar: Kvalitetskontroll: Planritningar. arje rapport kvalitetsgranskas innan rapporten signeras. Utredningsarbetet styrs av en dokumenterad rutin. ByggMiljöGruppen är miljö- och kvalitetscertifierad enligt ISO 9001:2008 och ISO 14001:2004 genom Qualify SFK-ertifiering AB.

4 4 (13) Metodbeskrivning Mätmetod Termografering av byggnader Termografering är en säker och effektiv metod att fastställa en byggnads värmeisolering och täthet. Termografering utförs normalt enligt metod EN :1998. Om standarden har frångåtts anges detta i rapporten. Rapporten kallas då Förenklad provning med värmekamera. id termografering används en värmekamera (IR-kamera) som mäter yttemperatur och visar en bild av ett föremåls värmeenergi. ärmeenergi eller infraröd energi är ljus av en våglängd som inte kan uppfattas av det mänskliga ögat. Det är en del av det elektromagnetiska spektra som vi uppfattar som värme. Alla föremål över den absoluta nollpunkten (-273,15 ) avger värme och därigenom infraröd strålning. Föremål som normalt uppfattas som mycket kalla - som t.ex. iskuber - avger infraröd strålning. Ett föremål avger mer strålning ju högre temperatur det har. Med hjälp av IR-tekniken kan vi se sådant som våra ögon inte uppfattar. Med värmekamera går det att ta bilder av osynlig infraröd strålning (värme) och mäta den exakta temperaturen beröringsfritt. Termografering utförs i regel inomhus, det vill säga på klimatskärmens varma sida. Anledningen till detta är att termografering utifrån ofta ger osäkra resultat på grund av påverkan av ej kontrollerbara parametrar (t.ex. solbestrålning, fukt). Termografering utifrån kan undantagsvis utföras i syfte att undersöka stora fasadytor. Luftrörelser vid luftläckagepunkter som iakttas vid termograferingen uppmäts med lufthastighetsmätare. id termograferingen skapas ett undertryck inne i byggnaden med hjälp av byggnadens befintliga ventilation eller med hjälp av en portabel fläkt. Samtliga rum som är åtkomliga har termograferats, bilder har tagits på vissa ställen för att dokumentera förhållanden. Mätutrustning Termograferingen utfördes med: IR-kamera av typ Flir E60bx med serienummer Luftläckagesökning utfördes med: Termoanemometer av typ SwemaAir300 med lufthastighetsgivare SWA31. Undertryck skapades med: Portabel fläkt av typ BlowerDoor.

5 5 (13) Mätbetingelser Början Slut Lufttemperatur inomhus ( ) Se resp. bild Se resp. bild Lufttemperatur utomhus ( ) Se resp. bild Se resp. bild indhastighet (m/s) 2 2 indriktning S S Molnighet (0 = klart, ½ = halvklart, 1 = mulet) 1 1 Lufttemperatur utomhus 1 dygn före termograferingen Solbestrålning på byggnaden under termograferingen Solbestrålning på byggnaden ½ dygn före termograferingen Termografering utförd Max: -2 Nej Nej Inomhus Min: -6 Tryckskillnad över konstruktion a -30 Pa invändigt

6 6 (13) Mätresultat Objekt: Högåsskolan Mätplats: A. Musikrum 271 Tute: Tinne: -4,0º 21,0º ε: 0,95 P: -30 Pa : 0 m/s Bildkommentar: Bilden visar takvinkel mot yttervägg med elementskarv i tak. Mindre temperatursänkning på cirka 1 º erhålls lokalt vid takvinkel jämfört med yttemperaturen på insidan av yttervägg och tak. I övrigt visar bilden inga onormala temperaturfördelningar och yttemperaturer. id tak- och golvvinklar kan inga onormalt nedkylda ytor identifieras i rummet. Förklaringar: T ute T inne ε P Temperatur utomhus. Temperatur inomhus. Emissionstal Tryckskillnad över klimatskärmen (ute/inne). Luftläckage uppmätt med dragmätare.

7 7 (13) Objekt: Högåsskolan Mätplats: B. Personalrum 269 Tute: Tinne: -4,0º 20,2º ε: 0,95 P: -30 Pa : 0 m/s Bildkommentar: Bilden visar takvinkel mot yttervägg med elementskarv i tak. Mindre temperatursänkning på cirka 1 º erhålls lokalt vid takvinkel jämfört med yttemperaturen på insidan av yttervägg och tak. I övrigt visar bilden inga onormala temperaturfördelningar och yttemperaturer. id tak- och golvvinklar kan inga onormalt nedkylda ytor identifieras i rummet. Förklaringar: T ute T inne ε P Temperatur utomhus. Temperatur inomhus. Emissionstal Tryckskillnad över klimatskärmen (ute/inne). Luftläckage uppmätt med dragmätare.

8 8 (13) Objekt: Högåsskolan Mätplats:. äntplats 263 Tute: Tinne: -4,0º 20,1º ε: 0,95 P: -30 Pa : 0 m/s Bildkommentar: Bilden visar fönsterparti i yttervägg och mellanvägg mot rum 259. Det mörkare nedkylda partiet runt glasytorna är köldbryggan som blir av glasningslisten mellan isolerglasrutorna. Yttemperaturer på fönster och smygar är normala. Förklaringar: T ute T inne ε P Temperatur utomhus. Temperatur inomhus. Emissionstal Tryckskillnad över klimatskärmen (ute/inne). Luftläckage uppmätt med dragmätare.

9 9 (13) Objekt: Högåsskolan Mätplats: D. Allrum 259 Tute: Tinne: -4,0º 21,0º ε: 0,95 P: -30 Pa : 0,7 m/s Bildkommentar: Bilden visar fönsterparti i yttervägg. Något nedkylda ytor (13,1º) vid anslutning yttervägg och fönsterkarm. Orsaken till nedkylningen är luftläckage. Yttemperaturer på övriga delar av fönster och smygar är normala. Förklaringar: T ute T inne ε P Temperatur utomhus. Temperatur inomhus. Emissionstal Tryckskillnad över klimatskärmen (ute/inne). Luftläckage uppmätt med dragmätare.

10 10 (13) Objekt: Högåsskolan Mätplats: E. Allrum 259 Tute: Tinne: -4,0º 21,0º ε: 0,95 P: -30 Pa : 0 m/s Bildkommentar: Bilden visar fönsterparti i yttervägg. Det mörkare nedkylda partiet runt glasytorna är köldbryggan som blir av glasningslisten mellan isolerglasrutorna. Normala yttemperaturer vid anslutning yttervägg och fönsterkarm. Förklaringar: T ute T inne ε P Temperatur utomhus. Temperatur inomhus. Emissionstal Tryckskillnad över klimatskärmen (ute/inne). Luftläckage uppmätt med dragmätare.

11 11 (13) Objekt: Högåsskolan Mätplats: F. Grupprum 219 Tute: Tinne: -4,0º 20,0º ε: 0,95 P: -30 Pa : >1 m/s Bildkommentar: Bilden visar fönsterparti i yttervägg. Nedkylda ytor (4,0º) vid anslutning karm och båge. Orsaken till nedkylningen är luftläckage. Tätningslisten sluter ej tätt. Yttemperaturer på övriga delar av fönster och smygar är normala. Förklaringar: T ute T inne ε P Temperatur utomhus. Temperatur inomhus. Emissionstal Tryckskillnad över klimatskärmen (ute/inne). Luftläckage uppmätt med dragmätare.

12 12 (13) Objekt: Högåsskolan Mätplats: G. Arbetsrum 403 Tute: Tinne: -4,0º 22,5º ε: 0,95 P: -30 Pa : 0 m/s Bildkommentar: Bilden visar takvinkel mot ytterväggshörn. En normal lokal liten nedkylning erhålls i ytterväggshörn. Yttemperaturer på fönster, smygar och väggar är normala i rummet. Förklaringar: T ute T inne ε P Temperatur utomhus. Temperatur inomhus. Emissionstal Tryckskillnad över klimatskärmen (ute/inne). Luftläckage uppmätt med dragmätare.

13 13 (13) Sammanfattning och bedömning Ytterväggar På de tre nedersta våningsplanen är ytterväggar av betong vilket innebär att det är ett temperaturtrögt material. Inga luftläckage eller nedkylda ytor kunde noteras för denna väggtyp. På plan 4 är ytterväggar av lättbyggnadsteknik med en regelstomme och mineralullsisolering, luft- och diffusionstät duk invändigt och vindskyddande duk utvändigt. Ytterväggar är sedan invändigt klädda med skivmaterial. Inga luftläckage eller nedkylda ytor kunde noteras för denna väggtyp. Plan 4 har provats tidigare avseende lufttäthet i ett tidigt skede med gott resultat. Yttertak Yttertak visar generellt tillfredställande yttemperatur och temperaturfördelning. Inga luftläckage kunde noteras mot anslutande väggar. Fönster och dörrar Fönster är generellt väl tätade och inga onormala luftläckage förekommer mellan båge och karm eller mellan karm och anslutande väggar. På enstaka fönster finns lokala mindre brister, se mätplats D och F som bör åtgärdas. id mätplats D utförs tätning mellan karm och fönstersmyg och vid mätplats F justeras tätningslist och fönsterbåge till karmen. Sammanfattningsvis är byggnaden som helhet väl utförd avseende lufttäthet och isolerutförande. Uppsala BMG ByggMiljöGruppen BMG Anders Gustavsson AB Anders Gustavsson Utredningsingenjör SBR

14 teamwork://arhus06/högåsskolan, , 14:09 A KAPP- HYLLA SKJUTGRIND metall 660l brännbart 660 l m² plast 660l papp.förp. 660l papp.förp. 660l B EI30 B wellpapp 600l B2 +16,50 PASSAGE B3 FÖRKLARINGAR ALLA MÅTT ANGES I MM F K m² K/F DM DM 105 HEMKUNSKAP 28 m² 113 KONTOR 9 m² UTLAST /B m² / /DUSH 6 m² OMKLÄDNING 10 m² 118 EL/TELE 3 m² 23a 117 INLAST KÖK 18 m² FRYSRUM 19 m² 22 underkant bjälklag INLAST SKOLA 18 m² 133 TEKNIK 5 BRANDELLSGRÄNS RÖKGRÄNS E30 KONNEKTIONSLINJE SYSTEMLINJE PREFAB BETONG A2 104 MATSAL 208 m² DIETKÖK 26 8 m² SERERING DISK 23 m² FÖRARING 6 m² KYL FÄRDIG m² 125 GRÖNS 6 m² m² KÖK 126 KYL 8 m² MEJERI KYL 8 m² , KYLRUM STÄD TM 10 m² TORR 31 m² ELENTRAL R m² 134 FASTIGHETSFÖRRÅD 31 m² 136 TELERUM TM TT 139 STÄDFÖRRÅD 24 m² A2 ÄGG A SKIOR ARMBÅGSKONTT A SKÄRMT SKRAPGALLER 101 INDFÅNG 9 m² ÖPPET UPP 102 ENTRÉHALL 79 m² 142 FÖRENING TROAXÄGG +16,50 1 PM A O BET ANT ÄNDRING ASER DATUM SIGN A1 B 159 BILD/TEXTIL 69 m² IDROTT IDROTT 34 m² A1 BYGGHANDLING HÖGÅSSKOLAN NYBYGGNAD A SKOLA UNDERENTRAL 2 N A A B B 158 SLÖJD MÅLAR Kommunfastigheter i Knivsta AB Ängbyvägen Knivsta HMB onstruction AB Bolandsgatan 15G Uppsala SPÅN 3 m² 154 OMKL 11 m² 153 STÄD 3 m² 155 R/DUSH 6 m² 152 EL/TELE 149 OMKL 14 m² 150 R KROKLIST 151 DUSH 8 m² 148 R 147 DUSH 8 m² KROKLIST 146 OMKL 144 TEKNIK 9 A K E B L S KP ARHUS ARKITEKTER AB ONSULTING AB PLÅTTEKNIK AB SALLEN ELEKTRISKA AB BRIAB AB MARKONA JF JANSSON RÖR AB STRÄNETONG SKALA 1:100 B FASADGALLER B B3 N UPPDRAG NR RITAD A HANDLÄGGARE DATUM Anna Kovacs ANSARIG Margareta Löfgren NYBYGGNAD A SKOLA Plan 1 - gatuplan +16,5 Anna Kovacs METER SKALA SKALA NUMMER BET A1-FORMAT A3-FORMAT 1:100 1:200 A

15 teamwork://arhus06/högåsskolan, , 14:09 A ILRUM SKÄRMÄGG GRIND GRIND GRIND 23 x 174 = ÖK ÄGG 1700 ÖFG K/F K/F SKÄRMÄGG STÖELHÅLLARE SKRAPGALLER +19, SKÄRMÄGG FÖRKLARINGAR m² 219 WHITEBOARD B m² m² 224 B m² E30 +19, TRAPPHUS 1 +21, TORK 10 m² 232 R 233 INDFÅNG 10 m² 231 ENTRÉ 40 m² +21, ALLRUM 54 m² B3 243 MYSRUM 242 HEMRUM 39 m² ALLA MÅTT ANGES I MM BRANDELLSGRÄNS RÖKGRÄNS E30 KONNEKTIONSLINJE SYSTEMLINJE PREFAB BETONG ÄGG A SKIOR SKORUM 46 m² ARMBÅGSKONTT K/F 244 LEKRUM 30 m² A2 E KAPPRUM 39 m² 206 KAPPRUM 43 m² SKÖTRUM m² A2 217 ARBETSRUM 3 GRIND 216 ALLRUM 43 m² +21, ALLRUM 43 m² 212 EL/TELE m² GRIND 248 LOA 24 m² 205 KOPIERING 6 m² 204 STÄD 3 m² m² , KOP 4 m² R/DUSH 239 EL/TELE 1 m² 234 KAPPRUM 124 m² 246 MYSRUM 245 HEMRUM 40 m² TT TM 248 TÄTT 247 GROENTRÉ 29 m² m² +21,50 SKRAPGALLER 250 INDFÅNG 24 m² A ÖPPET NED +16,50 1 PM A O BET ANT ÄNDRING ASER DATUM SIGN E m² ÖK ÄGG 1100 ÖFG +21, BIBLIOTEK/SAMLING 144 m² E30 ÖK ÄGG 1700 ÖFG 234 KAPPRUM 124 m² 252 TORK SKRAPGALLER +21,50 BYGGHANDLING HÖGÅSSKOLAN NYBYGGNAD A SKOLA 202 E30 A1 B 273 GRUPP 10 m² 271 MUSIK 70 m² m² DM 270 GRUPP 10 m² K F m² 268 EL/TELE m² m² 274 SAMTAL R/ D m² 279 KOPIERING/POST 9 m² m² 282 LÄSSAL/FRITIDS KONFERENS 19 m² m² HD kant HD kant K/F E ARBETSRUM 31 m² 260 SKÖTRUM 259 ALLRUM m² 255 MYSRUM 254 HEMRUM 39 m² 256 LEKRUM 31 m² A1 N A A B B Kommunfastigheter i Knivsta AB Ängbyvägen Knivsta HMB onstruction AB Bolandsgatan 15G Uppsala PERSONALRUM 46 m² 267 EHÄLSOÅRD KYL 266a REKTOR 13 m² 266b REKTOR 18 m² 265 ASSISTENT ÄNTPLATS MYSRUM 257 HEMRUM 39 m² A K E B L ARHUS ARKITEKTER AB ONSULTING AB PLÅTTEKNIK AB SALLEN ELEKTRISKA AB BRIAB AB MARKONA S JF JANSSON RÖR AB SKÄRMÄGG KP STRÄNETONG SKALA 1:100 B ,50 B2 B3 N UPPDRAG NR RITAD A HANDLÄGGARE Anna Kovacs Anna Kovacs DATUM ANSARIG Margareta Löfgren NYBYGGNAD A SKOLA Plan 2 - gårdsplan +21, METER SKALA SKALA NUMMER BET A1-FORMAT A3-FORMAT 1:100 1:200 A

16 teamwork://arhus06/högåsskolan, , 14:10 A K/F K/F K/F FÖRKLARINGAR GOL: PLASTMATTA SPORTGOL INDUSTRIPARKETT ÅTRUMSMATTA PLAST KLINKERGOL MASSAGOL SKRAPGALLER OH TORKMATTOR, TYP ENL. RUMSBESKRINING. FASADGALLER m² m² m² m² +29, FLÄKTRUM 24 m² 436 UNDERISNING 23 m² m² m² m² TRAPPHUS 36 m² 433 STÄD 6 m² 434 R 435 KOPIERING m² 414 KAPPRUM 39 m² 409 KAPPRUM 39 m² 405 KAPPRUM 36 m² 420 ARBETSRUM ALLRUM 43 m² ALLRUM 43 m² 23 x 174 = m² m² m² 404 ALLRUM 43 m² 403 ARBETSRUM 34 m² BET ANT ÄNDRING ASER DATUM SIGN BYGGHANDLING HÖGÅSSKOLAN NYBYGGNAD A SKOLA +29, EL/TELE +29, m² 402 EL/TELE A A B B N Kommunfastigheter i Knivsta AB Ängbyvägen Knivsta HMB onstruction AB Bolandsgatan 15G Uppsala A K E ARHUS ARKITEKTER AB ONSULTING AB PLÅTTEKNIK AB SALLEN ELEKTRISKA AB SKALA 1:100 N B BRIAB AB L MARKONA S JF JANSSON RÖR AB KP STRÄNETONG UPPDRAG NR RITAD A HANDLÄGGARE Linda Tholence Anna Kovacs DATUM ANSARIG Margareta Löfgren NYBYGGNAD A SKOLA Golv plan METER SKALA SKALA NUMMER BET A1-FORMAT A3-FORMAT 1:100 1:200 A
