1 Kent Pedersen Världens första passivhustennishall Tommy Wesslund IG Passivhus Sverige

2 IG Passivhus Sverige Det är vi idag: Certifierade passivhusexperter 30 år erfarenheter med passivhus Helhetstäckande: Arkitektur, Klimatskärm, VVS, Energisamordning m m Referenser: Utveckling Passivhusbyggsystem, Passivhusfönster Certifierade passivhusprojekt så som: Förskolor, skolor, bostäder, idrottshallar, kontor Utbildningar och seminarier om passivhus sen flera år Nationellt och internationellt samarbete Medlemssupport Källa: IGPH Författare: SK

3 Några Passivhus Referenser Passivhusförskola Skogslunden i Åkersberga Passivhusförskola Trädgårdsstaden i Skövde Passivhusvilla/ byggkoncept Fiskarhedenvilla i Upplands Väsby Passivhusskola i Knivsta Passivhustennishall Södra i Växjö Passivhus Hovrätten i Umeå Källa: IGPH Författare: SK

4 Passivhus idrottshallar Källa: Martin Endhardt Författare: ME

5 Temperaturfördelning konventionella idrottshallar Höjd Höhe 6m 22,5 C Bredd Breite 16 m 23,0 C 22,0 C 22,5 C 21,5 C 21,0 C 20,5 C 20,0 C 19,5 C 18,0 C 18,5 C 19,0 C uppvärmning via tilluft CFD-simulation: T ute = 0 C / stationär Källa: Dipl. Phys. Oliver Kah, Passivhaus Institut

6 Temperaturfördelning passivhus idrottshall Bredd Breite 16 m 20,5 C Höhe Höjd 6m 20,5 C 20,0 C 19,5 C uppvärmning via tilluft CFD-simulation: T ute = 0 C / stationär Källa: Dipl. Phys. Oliver Kah, Passivhaus Institut

7 Temperaturfördelning passivhus idrottshallar i verkligheten Mätning: T ute 0 C Arkitekt: Pfletscher + Steffan Foton: Myrzik & Jarisch Källa: Dipl. Phys. Oliver Kah, Passivhaus Institut

8 Temperaturfördelning passivhus idrottshallar Mätning: T ute 0 C uppvärmning via tilluft Källa: Dipl. Phys. Oliver Kah, Passivhaus Institut

9 Passivhus tennishall Södra i Växjö Första Passivhus tennishallen i världen Källa: Kent Pedersen Författare: SK

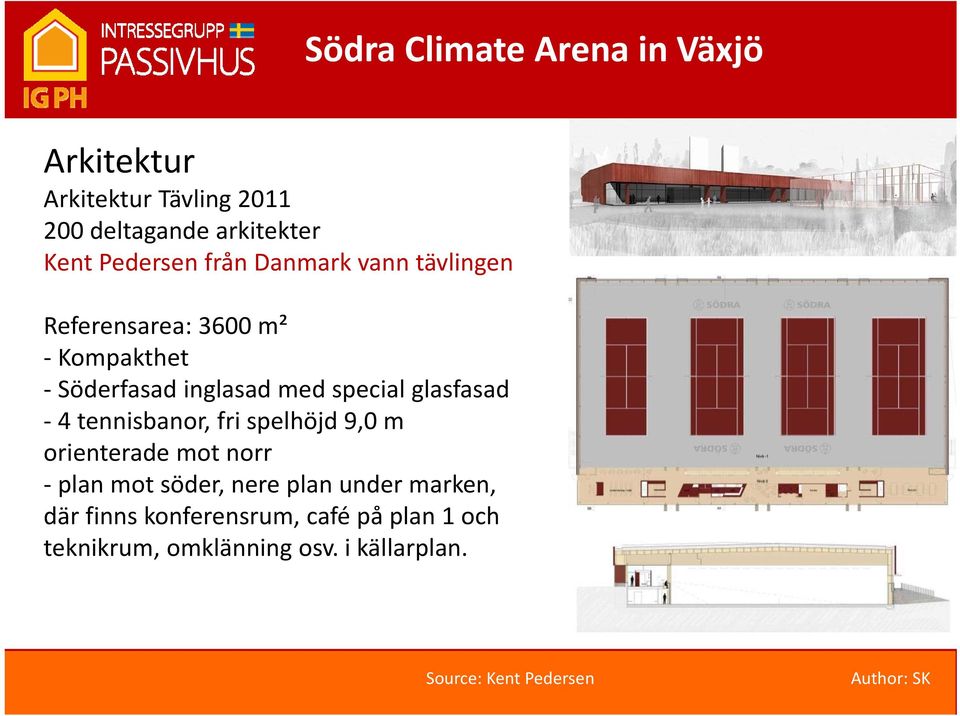

10 Södra Climate Arena in Växjö Arkitektur Arkitektur Tävling deltagande arkitekter Kent Pedersen från Danmark vann tävlingen Referensarea: 3600 m² Kompakthet Söderfasad inglasad med special glasfasad 4 tennisbanor, fri spelhöjd 9,0 m orienterade mot norr plan mot söder, nere plan under marken, där finns konferensrum, café på plan 1 och teknikrum, omklänning osv. i källarplan. Source: Kent Pedersen Author: SK

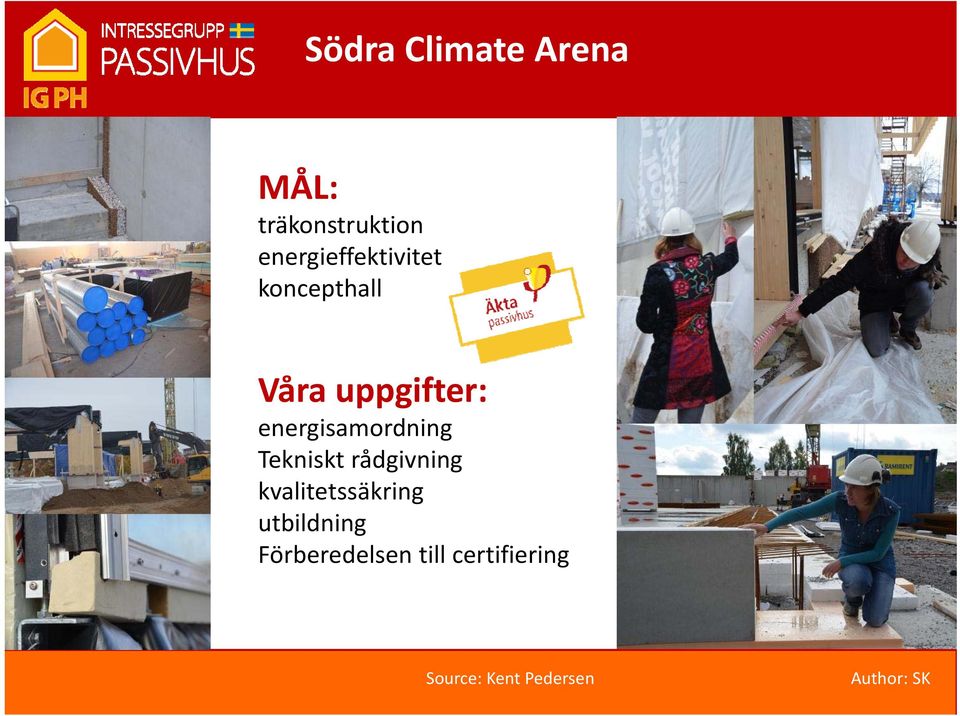

11 Södra Climate Arena MÅL: träkonstruktion energieffektivitet koncepthall Våra uppgifter: energisamordning Tekniskt rådgivning kvalitetssäkring utbildning Förberedelsen till certifiering Source: Kent Pedersen Author: SK

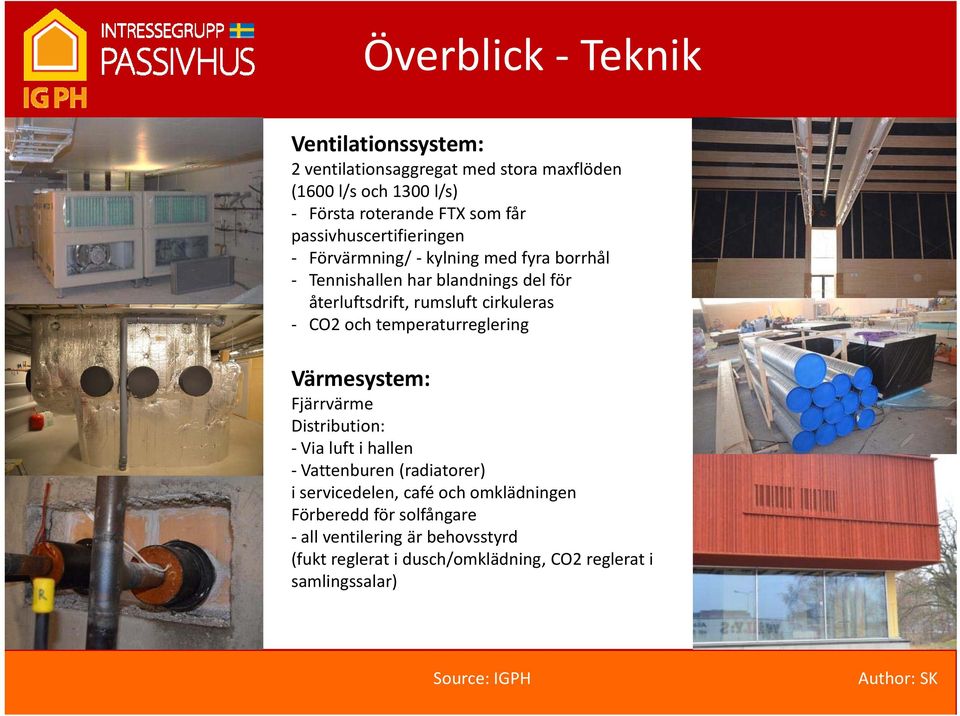

12 Överblick Teknik Ventilationssystem: 2 ventilationsaggregat med stora maxflöden (1600 l/s och 1300 l/s) Första roterande FTX som får passivhuscertifieringen Förvärmning/ kylning med fyra borrhål Tennishallen har blandnings del för återluftsdrift, rumsluft cirkuleras CO2 och temperaturreglering Värmesystem: Fjärrvärme Distribution: Via luft i hallen Vattenburen (radiatorer) i servicedelen, café och omklädningen Förberedd för solfångare all ventilering är behovsstyrd (fukt reglerat i dusch/omklädning, CO2 reglerat i samlingssalar) Source: IGPH Author: SK

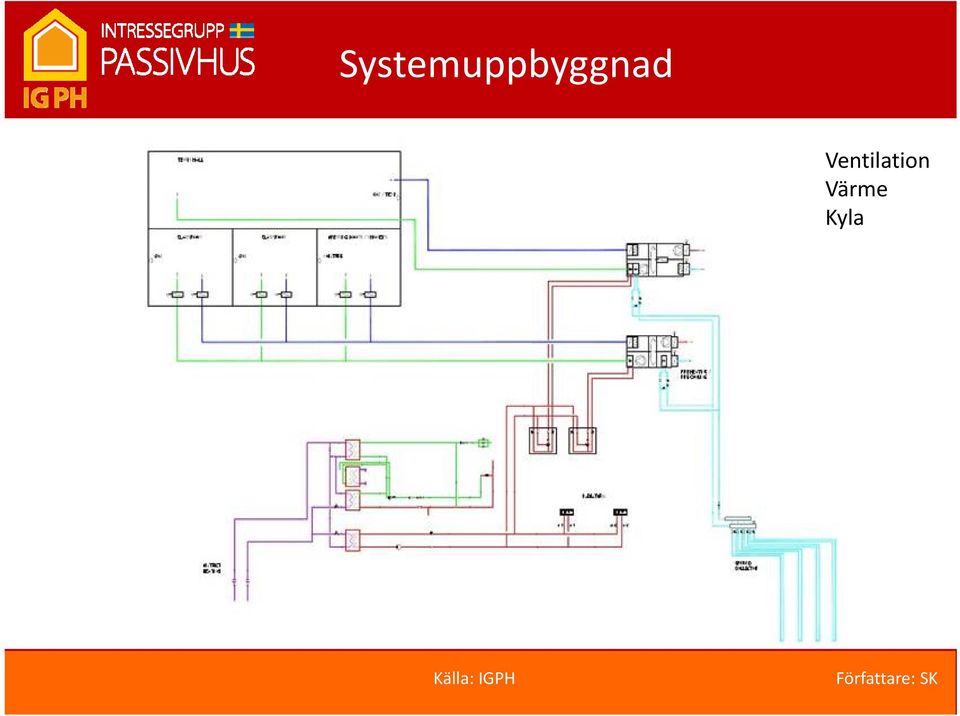

13 Systemuppbyggnad Ventilation Värme Kyla Källa: IGPH Författare: SK

14 Energikrav Source: IGPH Author: SK

15 Komfortkrav Vi människor upplever det som obehagligt när objekt med olika temperaturer utstrålar samtidigt mot vår kropp. Vi trivs först när temperaturdifferensen är under ca 4 K och det är kravet även i passivhustennishallen. Även temperaturskiktningen hänger tätt ihop med komforten. Kalla temperaturer på glasytorna ger upphov till luftrörelser i rummet. Fönster i golvhöjd framkallar ev. till och med en dragkänsla. Vi människor har två extra känsliga temperatursensorer, på huvudet och på anklarna. Om dessa två sensorer signalerar en temperaturskillnad på mer än 2 K upplevs detta som störande, därför ligger kravet för passivhus i detta segment. I tennishallen har vid såväl +5, 0, 5 och 10 C utomhustemperatur en temperaturskillnad på 0,5 1 C uppmätts mellan golv, väggar och tak, detta med nio meters höjdskillnad mellan golv och tak. Source: IGPH Author: SK

16 Uppföljning Figur 8 Enerwex. Utdrag ur VEABs mätdata för tennishallen (de första 8 månader). Sammanställt av Fjärrvärme i kwh timvis Mellan klockan 06 och under dagen belastas tennishallen inte så mycket, topparna visar när tennisbanorna är i drift och banbelysningen är i drift. Kvällstid är hallen mer kontinuerligt i drift, samtliga banor är belysta och duschningen är mer frekvent. Figur 10 Utdrag ur VEABs mätdata för tennishallen (27 28 februari) Sammanställt av Enerwex. Röd = El i kwh timvis, Blått = Fjärrvärme i kwh timvis Nattetid går byggnaden ner på grunddrift, fjärrvärmen täcker endast VVCförlusterna och först fram emot morgonen, ca kl 04 börjar värmen behövas en aning. Source: IGPH Author: SK

17 Uppföljning RESULTAT ÅR 1 Värmebehov kwh/m 2 år (A ref ) Referensarea Certifieringskrav Internationellt Passivhus PHPP * Mätresultat år 1 15 kwh/m 2 år 10,6 kwh/m 2 år 12,5 kwh/m 2 år Lufttäthet n 50 0,6 oms/h 0,1 oms/h 0,13 oms/h Primärenergi kwh/m 2 år (A ref ) Referensarea 120 kwh/m 2 år 115 kwh/m 2 år 119,9 kwh/m 2 år Köpt energi enl. BBR A Temp Fjärrvärme Fastighetsel 30,6 kwh/m 2 år (A temp ) 17,1 kwh/m 2 år 13,5 kwh/m 2 år 25,4 kwh/m 2 år (A temp ) 15,8 kwh/m 2 år 9,6 kwh/m 2 år Tabell 1 Sammanställning av krav, beräknings och mätresultat Source: IGPH Author: SK

18 Kvalitetskontrollerad Passivhus Source: IGPH Author: SK

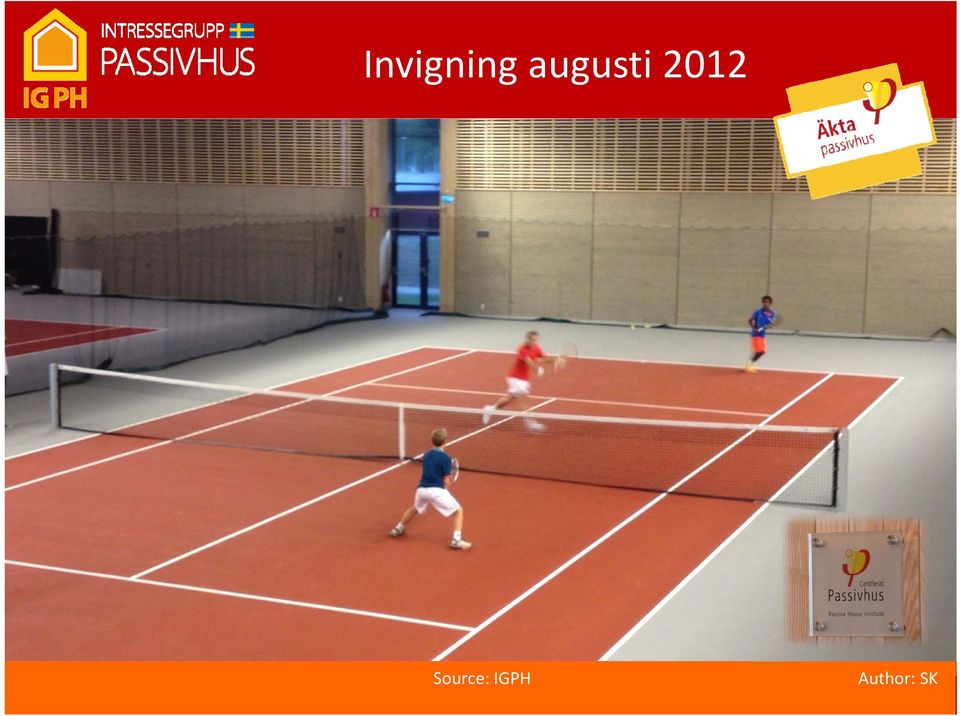

19 Invigning augusti 2012 Source: IGPH Author: SK

20 Tommy Wesslund/ Robin Fritzson IG Passivhus Sverige / Passivhuskonsult och certifierade energiexpert flera år erfarenheter med passivhusutveckling i Sverige Energisamordning första certifierad Passivhustennishall i Världen
