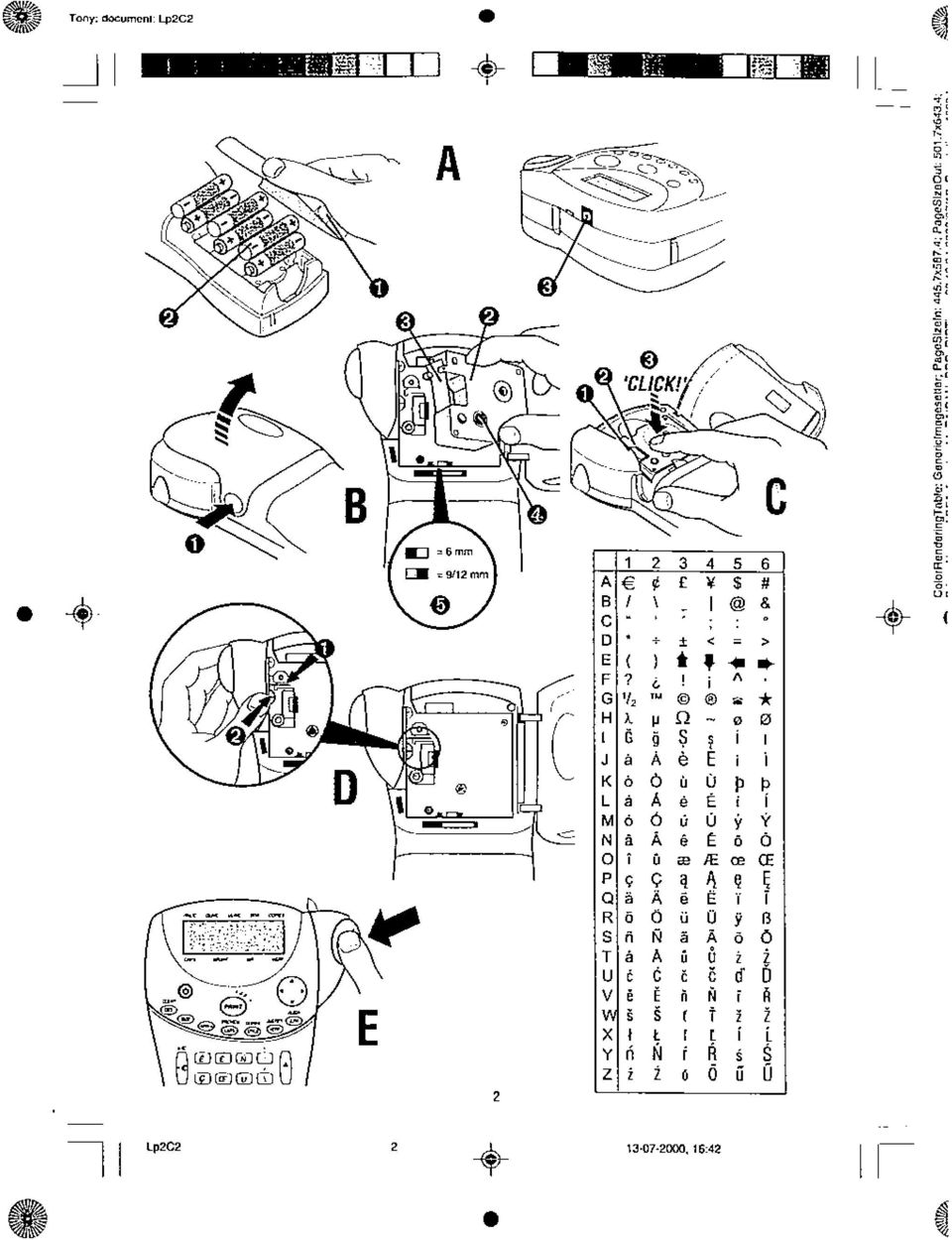

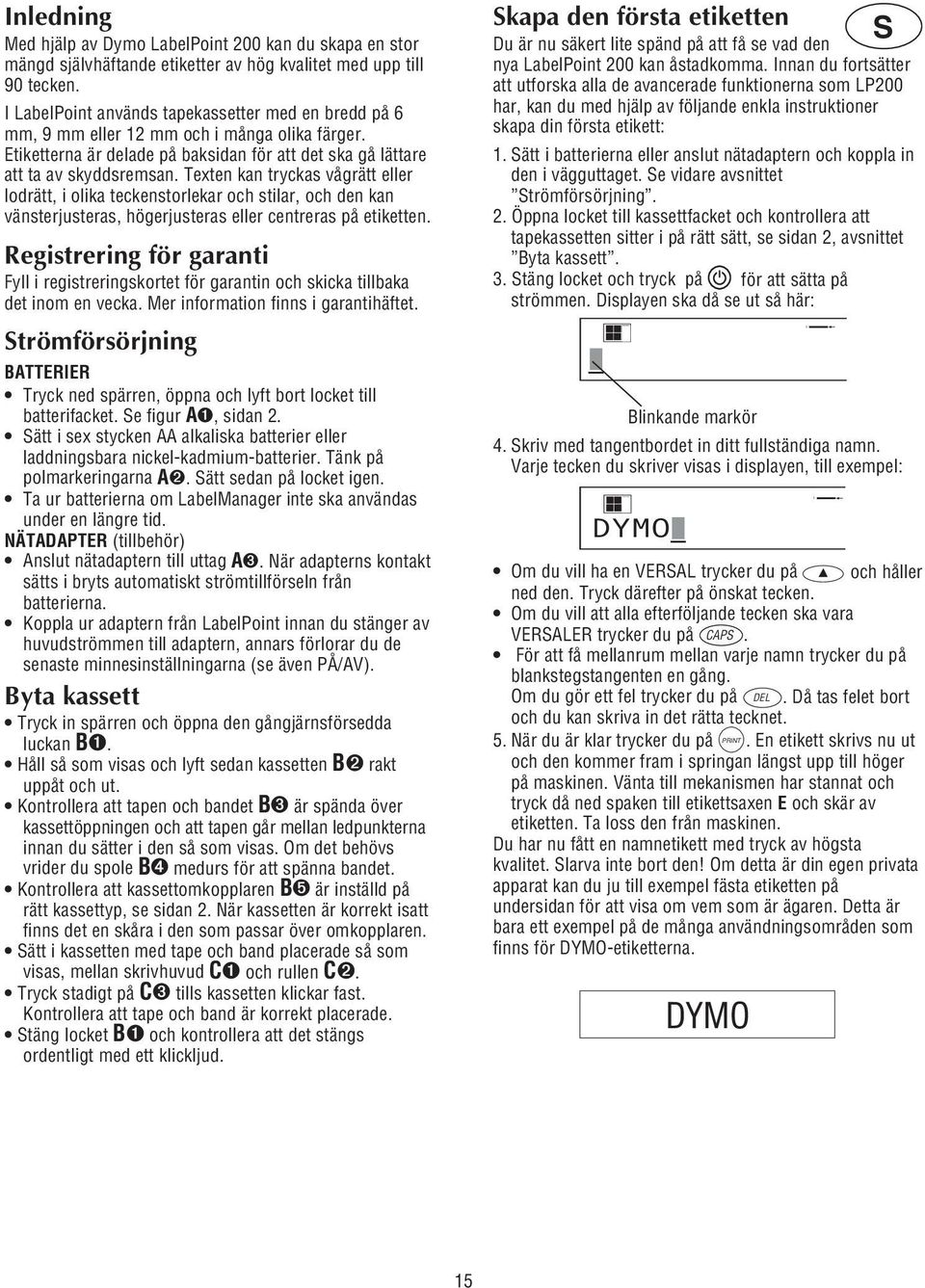

5 1 1 Inledning Med hjälp av Dymo LabelPoint 200 kan du skapa en stor mängd självhäftande etiketter av hög kvalitet med upp till 90 tecken. I LabelPoint används tapekassetter med en bredd på 6 mm, 9 mm eller 12 mm och i många olika färger. Etiketterna är delade på baksidan för att det ska gå lättare att ta av skyddsremsan. Texten kan tryckas vågrätt eller lodrätt, i olika teckenstorlekar och stilar, och den kan vänsterjusteras, högerjusteras eller centreras på etiketten. Registrering för garanti Fyll i registreringskortet för garantin och skicka tillbaka det inom en vecka. Mer information finns i garantihäftet. Strömförsörjning BATTERIER Tryck ned spärren, öppna och lyft bort locket till batterifacket. Se figur A➊, sidan 2. Sätt i sex stycken AA alkaliska batterier eller laddningsbara nickel-kadmium-batterier. Tänk på polmarkeringarna A➋. Sätt sedan på locket igen. Ta ur batterierna om LabelManager inte ska användas under en längre tid. NÄTADAPTER (tillbehör) Anslut nätadaptern till uttag A➌. När adapterns kontakt sätts i bryts automatiskt strömtillförseln från batterierna. Koppla ur adaptern från LabelPoint innan du stänger av huvudströmmen till adaptern, annars förlorar du de senaste minnesinställningarna (se även PÅ/AV). Byta kassett Tryck in spärren och öppna den gångjärnsförsedda luckan B➊. Håll så som visas och lyft sedan kassetten B➋ rakt uppåt och ut. Kontrollera att tapen och bandet B➌ är spända över kassettöppningen och att tapen går mellan ledpunkterna innan du sätter i den så som visas. Om det behövs vrider du spole B➍ medurs för att spänna bandet. Kontrollera att kassettomkopplaren B➎ är inställd på rätt kassettyp, se sidan 2. När kassetten är korrekt isatt finns det en skåra i den som passar över omkopplaren. Sätt i kassetten med tape och band placerade så som visas, mellan skrivhuvud C➊ och rullen C➋. Tryck stadigt på C➌ tills kassetten klickar fast. Kontrollera att tape och band är korrekt placerade. Stäng locket B➊ och kontrollera att det stängs ordentligt med ett klickljud. Skapa den första etiketten Du är nu säkert lite spänd på att få se vad den nya LabelPoint 200 kan åstadkomma. Innan du fortsätter att utforska alla de avancerade funktionerna som LP200 har, kan du med hjälp av följande enkla instruktioner skapa din första etikett: 1. Sätt i batterierna eller anslut nätadaptern och koppla in den i vägguttaget. Se vidare avsnittet Strömförsörjning. 2. Öppna locket till kassettfacket och kontrollera att tapekassetten sitter i på rätt sätt, se sidan 2, avsnittet Byta kassett. 3. Stäng locket och tryck på för att sätta på strömmen. Displayen ska då se ut så här: Blinkande markör 4. Skriv med tangentbordet in ditt fullständiga namn. Varje tecken du skriver visas i displayen, till exempel: DYMO Om du vill ha en VERSAL trycker du på och håller ned den. Tryck därefter på önskat tecken. Om du vill att alla efterföljande tecken ska vara VERSALER trycker du på CAPS. För att få mellanrum mellan varje namn trycker du på blankstegstangenten en gång. Om du gör ett fel trycker du på DEL. Då tas felet bort och du kan skriva in det rätta tecknet. 5. När du är klar trycker du på. En etikett skrivs nu ut PRINT och den kommer fram i springan längst upp till höger på maskinen. Vänta till mekanismen har stannat och tryck då ned spaken till etikettsaxen E och skär av etiketten. Ta loss den från maskinen. Du har nu fått en namnetikett med tryck av högsta kvalitet. Slarva inte bort den! Om detta är din egen privata apparat kan du ju till exempel fästa etiketten på undersidan för att visa om vem som är ägaren. Detta är bara ett exempel på de många användningsområden som finns för DYMO-etiketterna. DYMO S 15

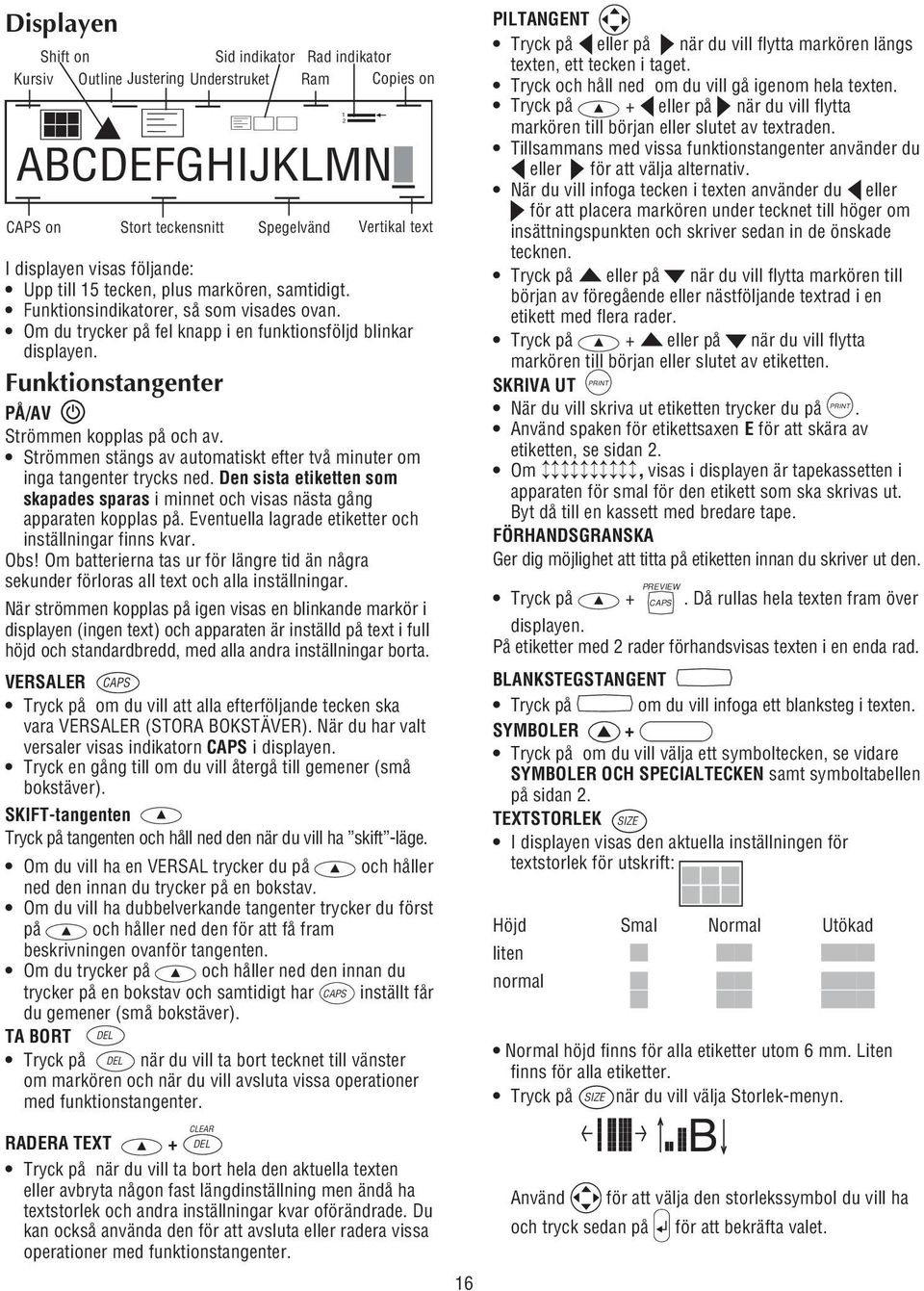

6 Displayen Shift on Sid indikator Rad indikator Kursiv Outline Justering Understruket Ram Copies on ABCDEFGHIJKLMN CAPS on Vertikal text I displayen visas följande: Upp till 15 tecken, plus markören, samtidigt. Funktionsindikatorer, så som visades ovan. Om du trycker på fel knapp i en funktionsföljd blinkar displayen. Funktionstangenter PÅ/AV Strömmen kopplas på och av. Strömmen stängs av automatiskt efter två minuter om inga tangenter trycks ned. Den sista etiketten som skapades sparas i minnet och visas nästa gång apparaten kopplas på. Eventuella lagrade etiketter och inställningar finns kvar. Obs! Om batterierna tas ur för längre tid än några sekunder förloras all text och alla inställningar. När strömmen kopplas på igen visas en blinkande markör i displayen (ingen text) och apparaten är inställd på text i full höjd och standardbredd, med alla andra inställningar borta. VERSALER CAPS Tryck på om du vill att alla efterföljande tecken ska vara VERSALER (STORA BOKSTÄVER). När du har valt versaler visas indikatorn CAPS i displayen. Tryck en gång till om du vill återgå till gemener (små bokstäver). SKIFT-tangenten Tryck på tangenten och håll ned den när du vill ha skift -läge. Om du vill ha en VERSAL trycker du på och håller ned den innan du trycker på en bokstav. Om du vill ha dubbelverkande tangenter trycker du först på och håller ned den för att få fram beskrivningen ovanför tangenten. Om du trycker på och håller ned den innan du trycker på en bokstav och samtidigt har CAPS inställt får du gemener (små bokstäver). TA BORT DEL Tryck på DEL när du vill ta bort tecknet till vänster om markören och när du vill avsluta vissa operationer med funktionstangenter. RADERA TEXT Stort teckensnitt CLEAR + DEL Spegelvänd Tryck på när du vill ta bort hela den aktuella texten eller avbryta någon fast längdinställning men ändå ha textstorlek och andra inställningar kvar oförändrade. Du kan också använda den för att avsluta eller radera vissa operationer med funktionstangenter PILTANGENT Tryck på eller på när du vill flytta markören längs texten, ett tecken i taget. Tryck och håll ned om du vill gå igenom hela texten. Tryck på + eller på när du vill flytta markören till början eller slutet av textraden. Tillsammans med vissa funktionstangenter använder du eller för att välja alternativ. När du vill infoga tecken i texten använder du eller för att placera markören under tecknet till höger om insättningspunkten och skriver sedan in de önskade tecknen. Tryck på eller på när du vill flytta markören till början av föregående eller nästföljande textrad i en etikett med flera rader. Tryck på + eller på när du vill flytta markören till början eller slutet av etiketten. SKRIVA UT PRINT När du vill skriva ut etiketten trycker du på PRINT. Använd spaken för etikettsaxen E för att skära av etiketten, se sidan 2. Om, visas i displayen är tapekassetten i apparaten för smal för den etikett som ska skrivas ut. Byt då till en kassett med bredare tape. FÖRHANDSGRANSKA Ger dig möjlighet att titta på etiketten innan du skriver ut den. PREVIEW Tryck på + CAPS. Då rullas hela texten fram över displayen. På etiketter med 2 rader förhandsvisas texten i en enda rad. BLANKSTEGSTANGENT Tryck på om du vill infoga ett blanksteg i texten. SYMBOLER + Tryck på om du vill välja ett symboltecken, se vidare SYMBOLER OCH SPECIALTECKEN samt symboltabellen på sidan 2. TEXTSTORLEK SIZE I displayen visas den aktuella inställningen för textstorlek för utskrift: Höjd Smal Normal Utökad liten normal Normal höjd finns för alla etiketter utom 6 mm. Liten finns för alla etiketter. Tryck på SIZE när du vill välja Storlek-menyn. B Använd för att välja den storlekssymbol du vill ha och tryck sedan på för att bekräfta valet.

7 k al I läge "B" (STOR FONT= stora tecken) får du mycket tydliga etiketter eftersom hela utskriftshöjden utnyttjas. Detta gäller inte 6 mm etiketter. När B används, kommer all text skrivas ut som versaler (utan appostrofer och prickar över å, ä & ö). Om du vill skapa en etikett i läge "B" använder du eller för att placera markören under "B". Tryck sedan på (BFONT tänds i displayen). I läge "B" kan du välja melllan kondenserad, normal eller utökad, men det går inte att välja några andra alternativ. JUSTERA JUST Det vanligaste är att etiketterna skrivs ut med texten vänsterjusterad. På etiketter med två rader trycker du på JUST om du vill välja vänsterjusterad, högerjusterad eller centrerad text, så som visas i displayen. Se även ETIKETTLÄNGD. VERTIKAL TEXT VERT Texten roteras 90 så att etiketten skrivs ut, vilket bekräftas av indikatorn VERT i displayen. Tryck en gång till om du vill återgå till horisontell text. Obs! Det går inte att få vertikal text på etiketter med två rader. v e r ti UTSKRIFT PÅ FLERA RADER Tryck på när du vill börja på nästa rad i en text med två rader, t.ex. Det här är en två raders etikett i displayen kommer att skrivas ut så här: Det här är en två och displayen kommer att raders etikett visa 2 rader: 2 3 Etiketter kan skapas på följande sätt: 6mm 9mm 1 rad liten text Upp till 2 rader liten text 9mm 1 rad normal text 12mm Upp till 2 rader liten text 12mm 1 rad normal text Radindikatorn i displayen bekräftar antalet rader på etiketten. RAMAR/UNDERSTRUKEN TEXT BOX/UL Om du inte har valt något alternativ för ram/ understruken text, visas nedanstående meny om du trycker på BOX/UL en gång: Rundade hörn - = Sicksack-ram - = Skuggad ram - = Använd eller när du vill placera markören under önskat alternativ. Tryck på om du vill välja alternativet (detta bekräftas genom att indikatorn eller visas), eller på DEL om du vill avsluta. När indikatorn eller visas trycker du på BOX/UL om du vill avbryta alternativet Ram/understruken text. ETIKETTLÄNGD LTH Normalt beräknas längden automatiskt i förhållande till etikettextens längd. Funktionen etikettlängd visar den senast använda fasta etikettlängden, till exempel: 45mm 1 10 Tryck på DEL om du vill avsluta längdfunktionen utan att ändra längden, eller: Använd eller om du vill öka (max mm) eller minska längden i steg om 1 mm. Med hjälp av eller ökar eller minskar du längden i steg om 10 mm. Minsta fasta etikettlängd är 45 mm. Tryck på om du vill fastställa längden för alla efterföljande etiketter. Detta bekräftas med indikatorn LTH SET i displayen. Tryck på LTH om du vill avbryta valet av fast längd och återställa automatisk längd. Om den fasta längden är för kort för texten, ser du när PREVIEW du trycker på eller på + PRINT CAPS hur mycket längre än den fasta längden etiketten är, till exempel: och den skrivs inte ut. Du kan antingen avbryta den fasta längden (se ovan) eller trycka på LTH två gånger och med hjälp av öka längden. Då blir etiketten tillräckligt lång och kan skrivas ut. COPIES FLERA KOPIOR + STYLE Med LabelPoint kan du skriva ut flera kopior, allt mellan 1 och 99 stycken. Om du vill använda den funktionen trycker du först på COPIES och därefter på STYLE för att se hur många kopior som är inställda i displayen, till exempel # = 03. Öka eller minska antalet kopior med eller. Tryck sedan på för att bekräfta Understrykning - = Rektangular ram - = Spetsig ram - = DYMO 17 (indikatorn COPIES tänds i displayen). Tryck på PRINT när du vill skriva ut den önskade mängden. När du vill ta bort en inställning på ett visst antal COPIES kopior trycker du på + STYLE. Obs! En rad prickar skrivs ut mellan varje etikett för att underlätta avrivningen.

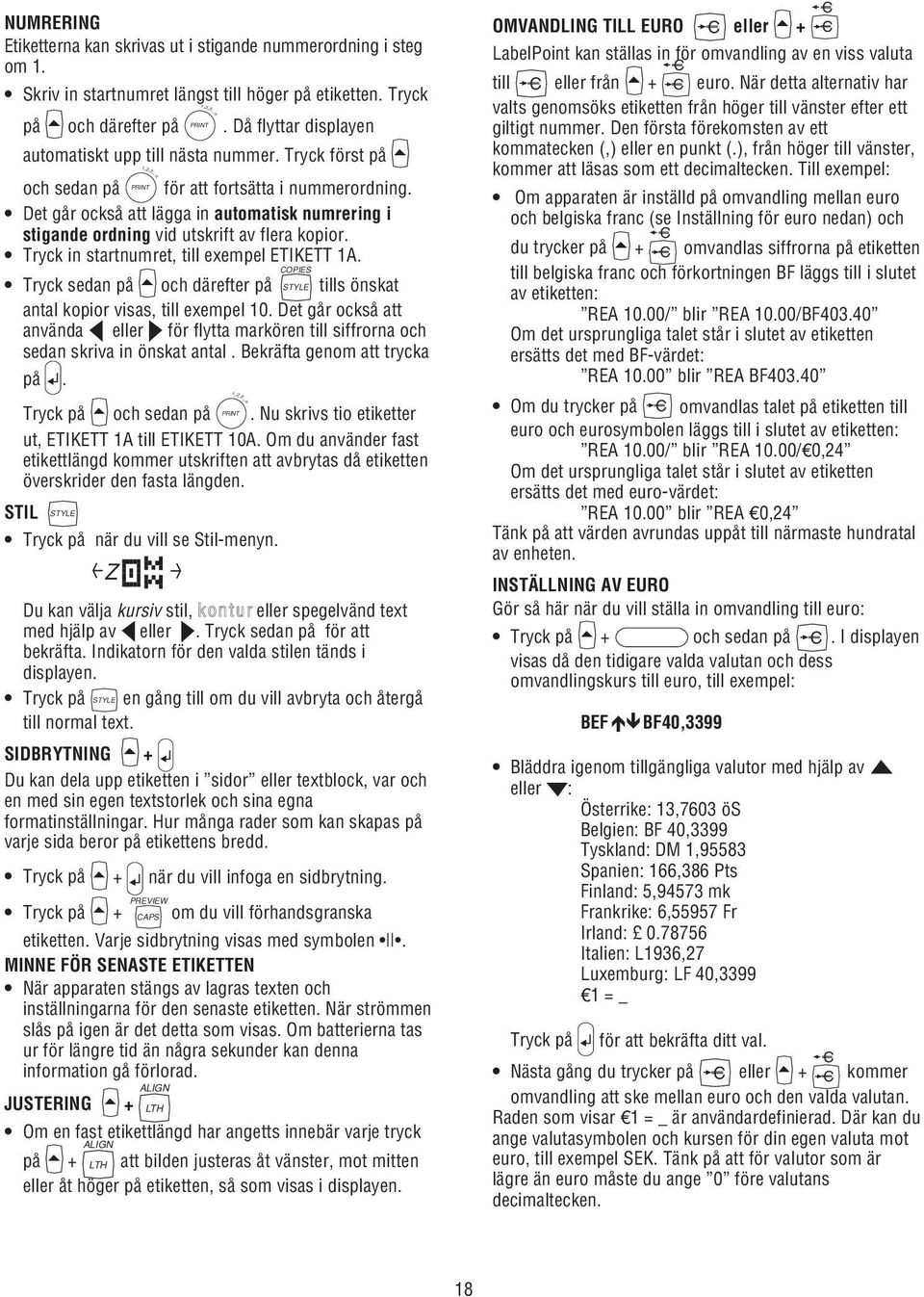

8 NUMRERING Etiketterna kan skrivas ut i stigande nummerordning i steg om 1. Skriv in startnumret längst till höger på etiketten. Tryck på och därefter på. Då flyttar displayen PRINT automatiskt upp till nästa nummer. Tryck först på 1,2,3...n 1,2,3...n och sedan på för att fortsätta i nummerordning. PRINT Det går också att lägga in automatisk numrering i stigande ordning vid utskrift av flera kopior. Tryck in startnumret, till exempel ETIKETT 1A. COPIES Tryck sedan på och därefter på STYLE tills önskat antal kopior visas, till exempel 10. Det går också att använda eller för flytta markören till siffrorna och sedan skriva in önskat antal. Bekräfta genom att trycka på. Tryck på och sedan på. Nu skrivs tio etiketter PRINT ut, ETIKETT 1A till ETIKETT 10A. Om du använder fast etikettlängd kommer utskriften att avbrytas då etiketten överskrider den fasta längden. STIL STYLE 1,2,3...n Tryck på när du vill se Stil-menyn. Z Du kan välja kursiv stil, kontur eller spegelvänd text med hjälp av eller. Tryck sedan på för att bekräfta. Indikatorn för den valda stilen tänds i displayen. Tryck på STYLE en gång till om du vill avbryta och återgå till normal text. SIDBRYTNING + Du kan dela upp etiketten i sidor eller textblock, var och en med sin egen textstorlek och sina egna formatinställningar. Hur många rader som kan skapas på varje sida beror på etikettens bredd. Tryck på + när du vill infoga en sidbrytning. PREVIEW Tryck på + CAPS om du vill förhandsgranska etiketten. Varje sidbrytning visas med symbolen. MINNE FÖR SENASTE ETIKETTEN När apparaten stängs av lagras texten och inställningarna för den senaste etiketten. När strömmen slås på igen är det detta som visas. Om batterierna tas ur för längre tid än några sekunder kan denna information gå förlorad. ALIGN JUSTERING + LTH Om en fast etikettlängd har angetts innebär varje tryck ALIGN på + LTH att bilden justeras åt vänster, mot mitten eller åt höger på etiketten, så som visas i displayen. C OMVANDLING TILL EURO C eller + C LabelPoint kan ställas in för omvandling av en viss valuta C till C eller från + C euro. När detta alternativ har valts genomsöks etiketten från höger till vänster efter ett giltigt nummer. Den första förekomsten av ett kommatecken (,) eller en punkt (.), från höger till vänster, kommer att läsas som ett decimaltecken. Till exempel: Om apparaten är inställd på omvandling mellan euro och belgiska franc (se Inställning för euro nedan) och C du trycker på + C omvandlas siffrorna på etiketten till belgiska franc och förkortningen BF läggs till i slutet av etiketten: REA 10.00/ blir REA 10.00/BF Om det ursprungliga talet står i slutet av etiketten ersätts det med BF-värdet: REA blir REA BF Om du trycker på C omvandlas talet på etiketten till euro och eurosymbolen läggs till i slutet av etiketten: REA 10.00/ blir REA 10.00/e0,24 Om det ursprungliga talet står i slutet av etiketten ersätts det med euro-värdet: REA blir REA e0,24 Tänk på att värden avrundas uppåt till närmaste hundratal av enheten. INSTÄLLNING AV EURO Gör så här när du vill ställa in omvandling till euro: Tryck på + och sedan på C. I displayen visas då den tidigare valda valutan och dess omvandlingskurs till euro, till exempel: BEF BF40,3399 Bläddra igenom tillgängliga valutor med hjälp av eller : Österrike: 13,7603 ös Belgien: BF 40,3399 Tyskland: DM 1,95583 Spanien: 166,386 Pts Finland: 5,94573 mk Frankrike: 6,55957 Fr Irland: Italien: L1936,27 Luxemburg: LF 40,3399 e1 = _ Tryck på för att bekräfta ditt val. C Nästa gång du trycker på C eller + C kommer omvandling att ske mellan euro och den valda valutan. Raden som visar e1 = _ är användardefinierad. Där kan du ange valutasymbolen och kursen för din egen valuta mot euro, till exempel SEK. Tänk på att för valutor som är lägre än euro måste du ange 0 före valutans decimaltecken. 18

9 Symboler och specialtecken INTERNATIONELLA TECKEN Om du vill lägga till ett diakritiskt tecken (accent) för att skapa ett internationellt tecken, skriver du först tecknet och sedan omedelbart det diakritiska tecknet. Tryck till exempel på E och sedan på / om du vill ha ett é. Om du vill lägga till en accent till ett befintligt tecken placerar du med hjälp av eller markören under tecknet till höger om det tecken som ska ändras. Tryck sedan på tangenten med accenten i fråga. SYMBOLS SYMBOLER + Tryck på om du vill visa symboler och specialtecken. Vissa av dem finns inte direkt på tangentbordet. Den senast använda symbolen visas i displayen med en rad symboler ovanför, till exempel: A1. Med varje bokstav markeras en rad symboler, numrerade från 1 till 6, så som visas i tabellen på sidan 2. Tryck på DEL om du vill avbryta eller Tryck på en bokstav mellan A och Z tills du hittar den rad med symboler som du vill ha. Då trycker du på en siffertangent mellan 1 och 6 för att välja den symbol du vill ha. Du kan också bläddra genom raderna A till Z med hjälp av eller. Flytta sedan markören med eller till önskad symbol. Tryck på om du vill lägga in symbolen på etiketten. UTSKRIFTSKONTRAST kan ställas in genom att du SYMBOLS först trycker på + och därefter på PRINT. Då visas kontrastsymbolerna. Välj ljusare eller mörkare utskrift med hjälp av respektive. Tryck på för att bekräfta inställningen. Kontrastnivån återställs till medelinställningen då LabelPoint stängs av och sätts på igen. Obs! Med den här funktionen kan du ställa in utskriftskvaliteten under extrema temperaturförhållanden. Rengöring Rengör regelbundet etikettsaxens blad: Tryck ned spaken för etikettsaxen E och håll den nere för att få fram skärbladet D➊. Använd en bomullstuss med sprit på och gör rent bladet. Släpp upp spaken för etikettsaxen E. Kontrollera och rengör regelbundet skrivarhuvudet D➋ med hjälp av en bomullstuss med sprit på. Använd inget annat än sprit. Felsökning Ingenting visas i displayen kontrollera att maskinen är påslagen byt ut batterierna om de är tomma kontrollera nätadaptern. Ingen utskrift eller dålig text byt ut batterierna om de är tomma kontrollera att tapekassetten är korrekt isatt gör rent skrivarhuvudet byt tapekassetten. Tapen trasslar sig lyft försiktigt ut tapekassetten ta bort/lossa på den trasslade tapen skär INTE av färgbandet utan vrid spolen C➌ för att spänna det skär av överflödig tape sätt tillbaka tapekassetten. Dålig utskriftskvalitet med vitt bläck När vit på svart eller vit på transparent kassett används, kan det vara nödvändigt att använda den mörkaste kontrastinställningen för att få en god utskriftskvalitet. För att ändra kontrastinställningen via tangentbordet, läs och följ instruktionen som beskrivs under stycket Utskriftskontrast. Etiketten skärs inte av ordentligt rengör regelbundet etikettsaxens blad Ingen reaktion när utskriftstangenten trycks ned!!!!!!!!!!!!!!! i displayen visar att det är stopp i skrivaren. Tryck på någon tangent om du vill återgå till normal display. Öppna kassettfacket och red ut trasslet. som blinkar i displayen anger att batterierna är urladdade. Tryck på någon tangent om du vill återgå till normal display. Byt ut batterierna. Fungerar det ändå inte? Ring till DYMO hotline kundtjänst i ditt land. Telefonnumret hittar du i garantihäftet. 19
