1

2

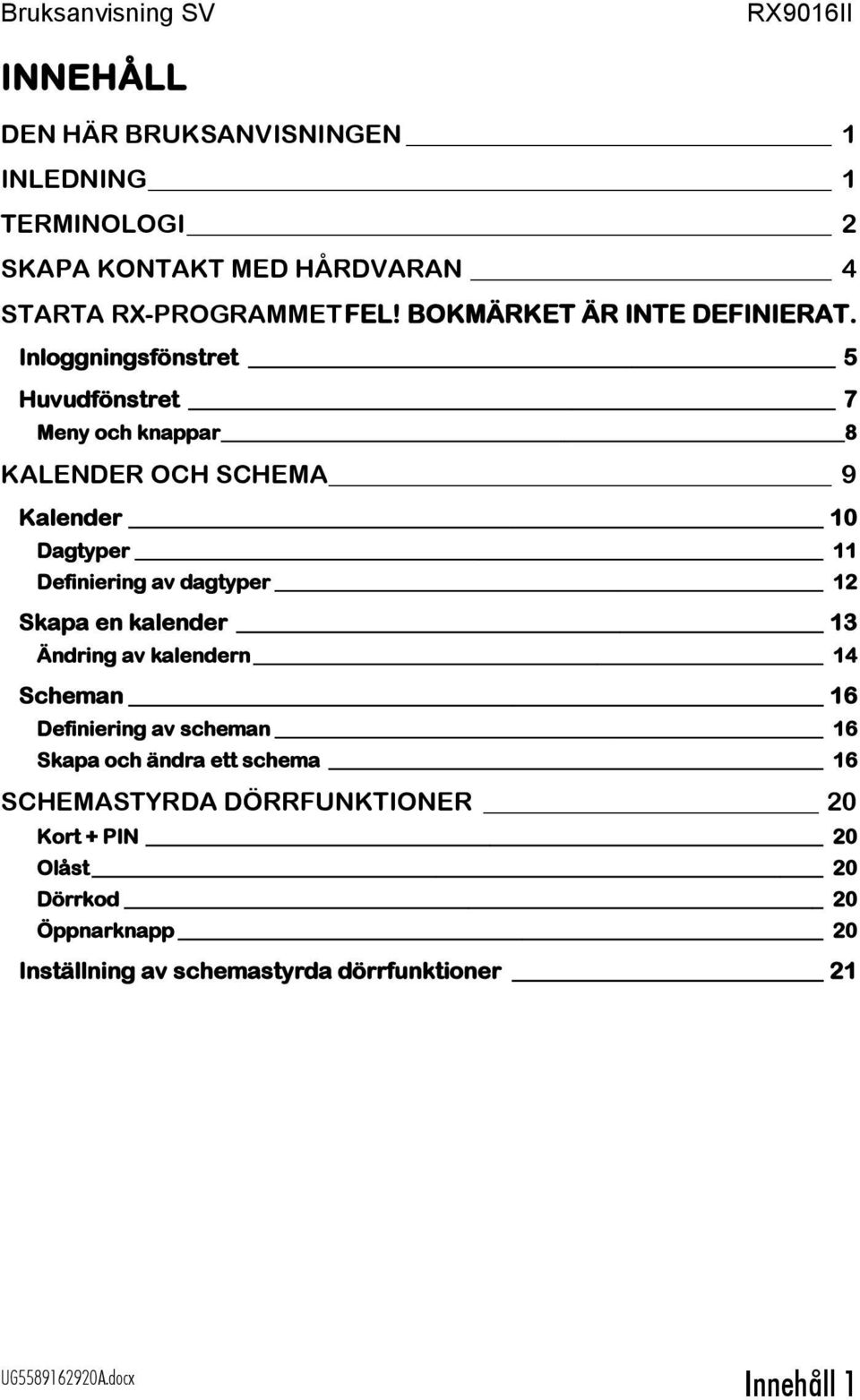

3 Bruksanvisning SV RX9016II INNEHÅLL DEN HÄR BRUKSANVISNINGEN 1 INLEDNING 1 TERMINOLOGI 2 SKAPA KONTAKT MED HÅRDVARAN 4 STARTA RX-PROGRAMMET FEL! BOKMÄRKET ÄR INTE DEFINIERAT. Inloggningsfönstret 5 Huvudfönstret 7 Meny och knappar 8 KALENDER OCH SCHEMA 9 Kalender 10 Dagtyper 11 Definiering av dagtyper 12 Skapa en kalender 13 Ändring av kalendern 14 Scheman 16 Definiering av scheman 16 Skapa och ändra ett schema 16 SCHEMASTYRDA DÖRRFUNKTIONER 20 Kort + PIN 20 Olåst 20 Dörrkod 20 Öppnarknapp 20 Inställning av schemastyrda dörrfunktioner 21 UG A.docx Innehåll 1

4 RX Bruksanvisning SV KORT OCH KORTINNEHAVARE 25 Kort 25 Skapa ett nytt kort och kortinnehavare 27 Koppla korten till dörrar och scheman 29 Skapa ett mallkort 32 Redigera kort 33 Ta bort kort 34 Kryssrutor i kortfönstret 35 Spärrat kort 35 Larmkort 36 Vaktmästarfunktion 1A 38 Externt kort 40 Handikappkort 41 Lås upp från läsare 2A 41 Frikoppla olåstschema 3A 43 LISTOR 46 Välj händelser att lista 46 Visa händelselistan på skärmen 47 Skriva ut listan 47 Händelsekategorier 48 BACKUP/SÄKERHETSKOPIERA DATABASEN 49 Säkerhetskopiera databasen 49 Återställa databasen 49 Innehåll 2

5 Bruksanvisning SV RX9016II PLANERING OCH INSTALLATION AV SYSTEMET 51 Checklista 51 Tabeller 52 Schema 52 Vem har tillträde till vilka dörrar 53 Dörrinställning 54 Systeminställningar 55 Generella förändringar av magnetkortsdata 59 Avancerade dörrfunktionsinställningar 61 Dörrspecifikt kortformat/eget kortformat 69 Information till nya kortanvändare 72 Användning av funktionskort 74 LARMINSTÄLLNINGAR 78 Larmreläfönstret 78 Fönstret larmzon 80 ANVÄNDARE/OPERATÖRER 83 Ändra operatörsnamn och lösenord 83 Lägga till en ny användare/operatör 84 ÄNDRA IP-ADRESS MANUELLT 85 Konfigurera Telnet 85 Ändra IP-adress med datorn direktansluten 87 Ändra IP-adress via DOS-prompten 89 FIRMWAREUPPDATERING 91 ÅTERSTÄLLA INLOGGNINGSUPPGIFTERNA 92 EGNA ANTECKNINGAR 93 UG A.docx Innehåll 3

6

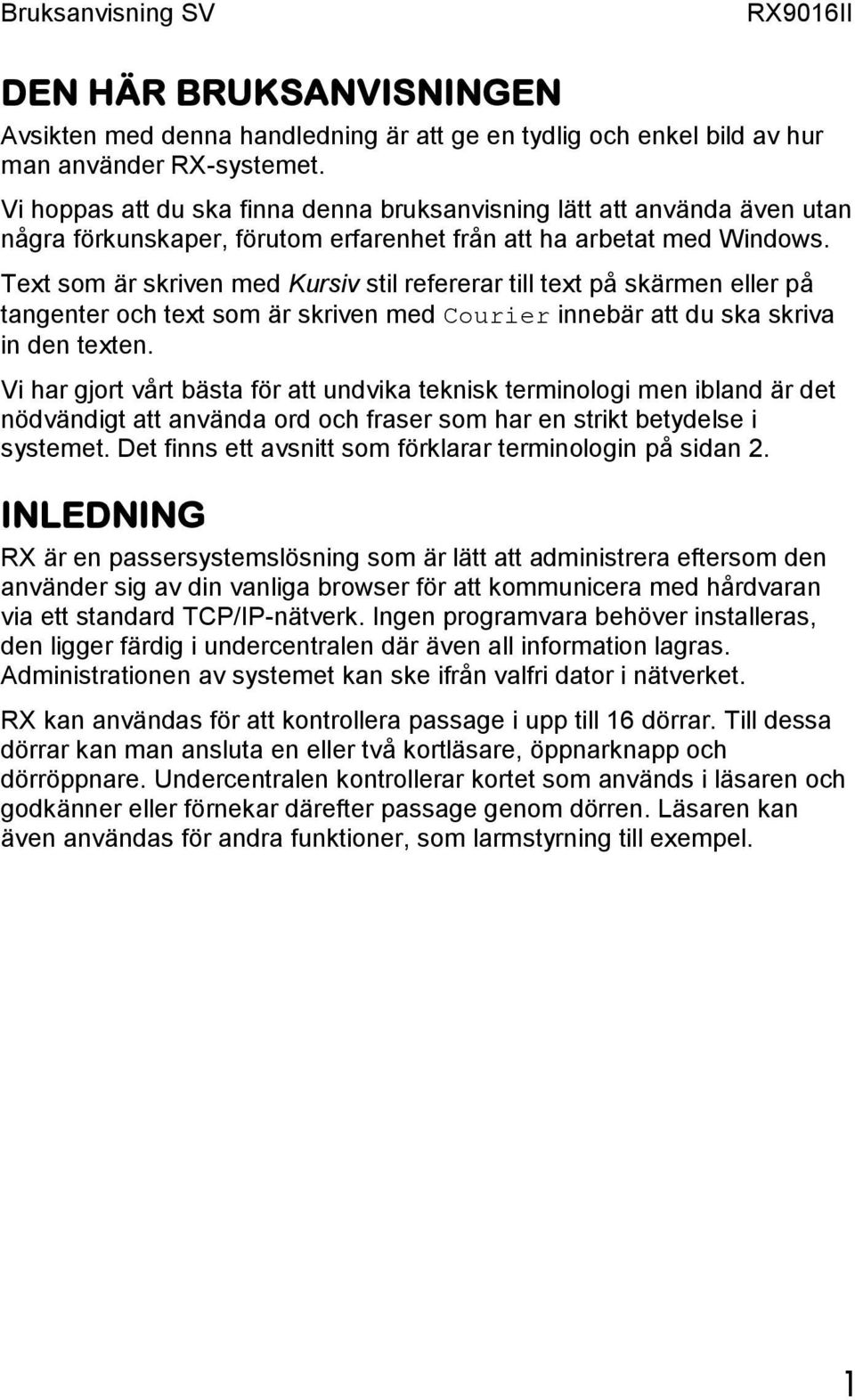

7 Bruksanvisning SV RX9016II DEN HÄR BRUKSANVISNINGEN Avsikten med denna handledning är att ge en tydlig och enkel bild av hur man använder RX-systemet. Vi hoppas att du ska finna denna bruksanvisning lätt att använda även utan några förkunskaper, förutom erfarenhet från att ha arbetat med Windows. Text som är skriven med Kursiv stil refererar till text på skärmen eller på tangenter och text som är skriven med Courier innebär att du ska skriva in den texten. Vi har gjort vårt bästa för att undvika teknisk terminologi men ibland är det nödvändigt att använda ord och fraser som har en strikt betydelse i systemet. Det finns ett avsnitt som förklarar terminologin på sidan 2. INLEDNING RX är en passersystemslösning som är lätt att administrera eftersom den använder sig av din vanliga browser för att kommunicera med hårdvaran via ett standard TCP/IP-nätverk. Ingen programvara behöver installeras, den ligger färdig i undercentralen där även all information lagras. Administrationen av systemet kan ske ifrån valfri dator i nätverket. RX kan användas för att kontrollera passage i upp till 16 dörrar. Till dessa dörrar kan man ansluta en eller två kortläsare, öppnarknapp och dörröppnare. Undercentralen kontrollerar kortet som används i läsaren och godkänner eller förnekar därefter passage genom dörren. Läsaren kan även användas för andra funktioner, som larmstyrning till exempel. 1

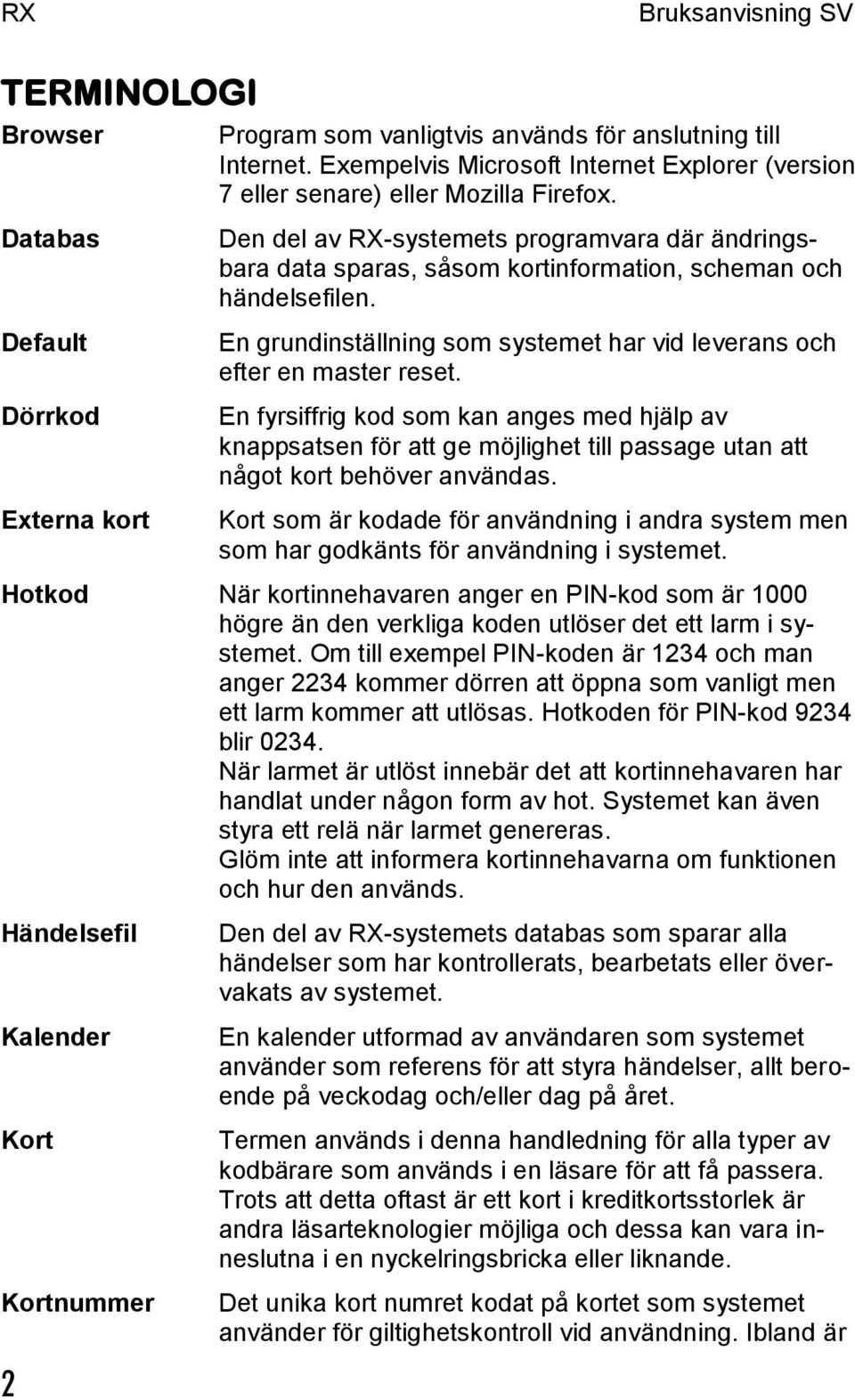

8 RX Bruksanvisning SV TERMINOLOGI Browser Program som vanligtvis används för anslutning till Internet. Exempelvis Microsoft Internet Explorer (version 7 eller senare) eller Mozilla Firefox. Databas Default Dörrkod Externa kort Den del av RX-systemets programvara där ändringsbara data sparas, såsom kortinformation, scheman och händelsefilen. En grundinställning som systemet har vid leverans och efter en master reset. En fyrsiffrig kod som kan anges med hjälp av knappsatsen för att ge möjlighet till passage utan att något kort behöver användas. Kort som är kodade för användning i andra system men som har godkänts för användning i systemet. Hotkod När kortinnehavaren anger en PIN-kod som är 1000 högre än den verkliga koden utlöser det ett larm i systemet. Om till exempel PIN-koden är 1234 och man anger 2234 kommer dörren att öppna som vanligt men ett larm kommer att utlösas. Hotkoden för PIN-kod 9234 blir När larmet är utlöst innebär det att kortinnehavaren har handlat under någon form av hot. Systemet kan även styra ett relä när larmet genereras. Glöm inte att informera kortinnehavarna om funktionen och hur den används. Händelsefil Kalender Kort Kortnummer 2 Den del av RX-systemets databas som sparar alla händelser som har kontrollerats, bearbetats eller övervakats av systemet. En kalender utformad av användaren som systemet använder som referens för att styra händelser, allt beroende på veckodag och/eller dag på året. Termen används i denna handledning för alla typer av kodbärare som används i en läsare för att få passera. Trots att detta oftast är ett kort i kreditkortsstorlek är andra läsarteknologier möjliga och dessa kan vara inneslutna i en nyckelringsbricka eller liknande. Det unika kort numret kodat på kortet som systemet använder för giltighetskontroll vid användning. Ibland är

9 Bruksanvisning SV RX9016II Larmkort Läsare Master reset PIN Spärra Systemnummer Validering det en kombination av systemnummer (se nedan) och kortnummer. Ett kort eller annan typ av kodbärare som har inställningen Larmkort markerad som PÅ och kan användas vid larmmanöver för att slå på eller av larmutrustning. Enheten som är installerad vid inpasseringspunkten och som kortet används i för giltighetskontroll av RXsystemet. En åtgärd som gör att utrustningen rensas på information och inställningar. Efter en master reset har utrustningen de grundinställningar som gällde vid leverans. Personligt Identitets Nummer. Ett hemligt nummer känt endast för kortinnehavaren som används för att höja säkerheten vid giltighetskontroll av ett kort eller användande av en funktion. En korthanteringsfunktion som innebär att giltigheten tas bort på ett specificerat kort utan att kortet behöver raderas. Kortet kommer inte längre att vara giltigt för passage. Ett säkerhetstillägg i form av ett extra sexsiffrigt nummer som är sparat i systemet och på samma sätt kodat på alla kort som ingår i systemet. Detta används för en första kontroll gällande kortets giltighet i installationen. (Giltighetskontroll) En term som används för att beskriva den kontrollprocess som systemet använder för att avgöra hur det ska reagera på en kortanvändning. 3

10 RX Bruksanvisning SV SKAPA KONTAKT MED HÅRDVARAN RX-centralen måste vara ansluten till ett nätverk som har automatisk utdelning av IP-adresser (DHCP). Nu när hårdvaran är installerad gäller det att hitta den i systemet. I browsern pratar man med undercentralen via dess IP-adress, den adress som alla anslutna enheter i systemet får automatiskt. Starta programmet RX-finder för att starta en sökning av ditt system. Bild 1 När programmet hittar din RX-central visas IP-adressen. Bild 2 När du ser IP-adressen som din RX-central fått tilldelad av systemet kan du kommunicera med den. Dubbelklicka på IP-adressen eller markera den och klicka på knappen Open browser. När browsern öppnas (se mer om det på nästa sida) sparar du sidan som en favorit/bokmärke i din browser och/eller som en genväg på skrivbordet. 4

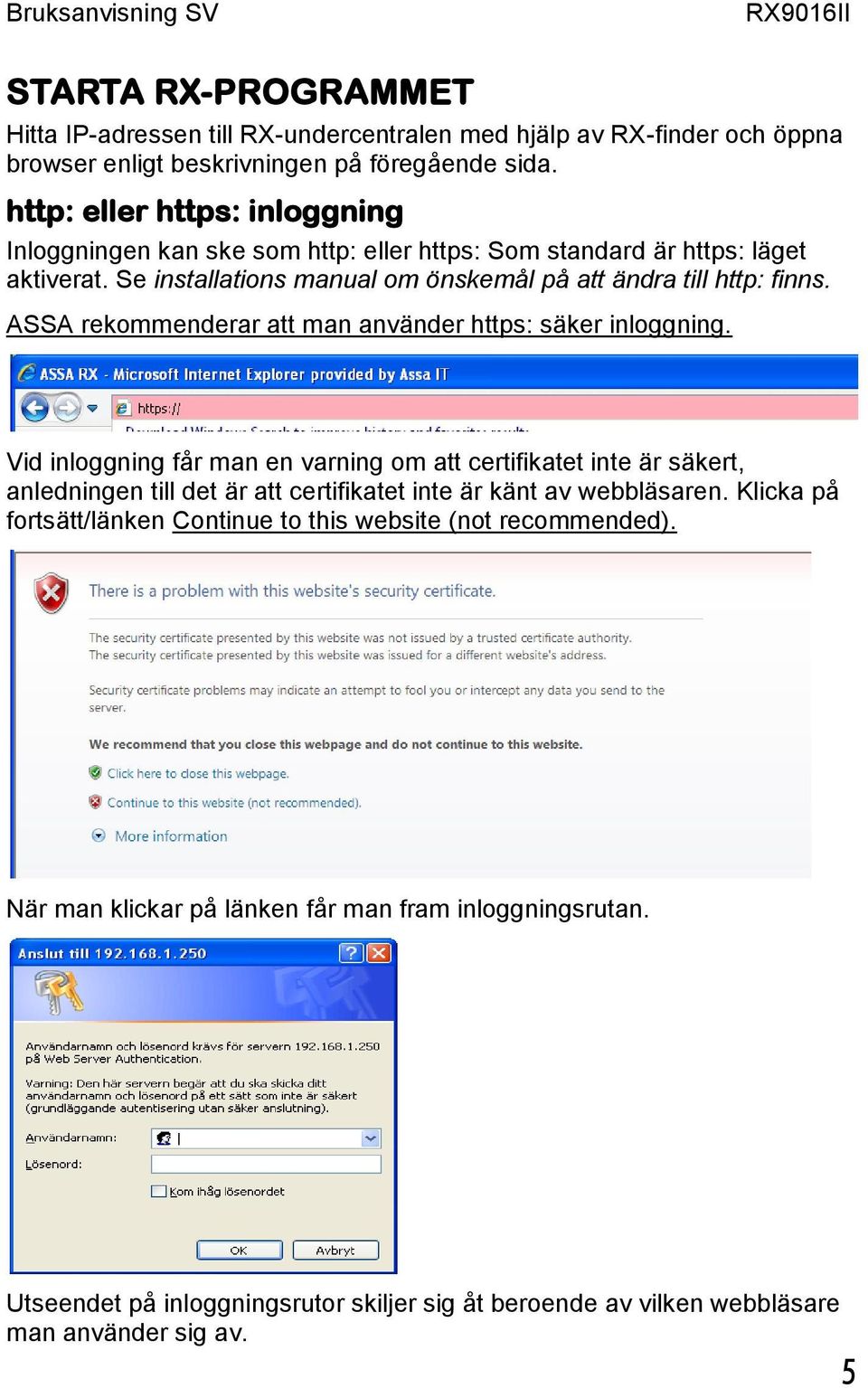

11 Bruksanvisning SV RX9016II STARTA RX-PROGRAMMET Hitta IP-adressen till RX-undercentralen med hjälp av RX-finder och öppna browser enligt beskrivningen på föregående sida. http: eller https: inloggning Inloggningen kan ske som http: eller https: Som standard är https: läget aktiverat. Se installations manual om önskemål på att ändra till http: finns. ASSA rekommenderar att man använder https: säker inloggning. Vid inloggning får man en varning om att certifikatet inte är säkert, anledningen till det är att certifikatet inte är känt av webbläsaren. Klicka på fortsätt/länken Continue to this website (not recommended). När man klickar på länken får man fram inloggningsrutan. Utseendet på inloggningsrutor skiljer sig åt beroende av vilken webbläsare man använder sig av. 5

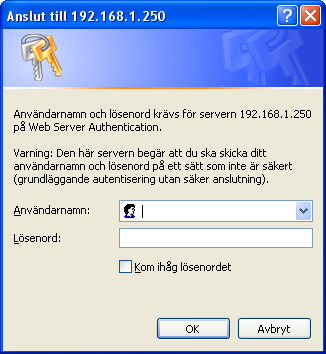

12 RX Bruksanvisning SV Inloggningsfönstret När du anger adressen i browsern kommer det fram ett inloggningsfönster. Det ser lite olika ut beroende på vilken browser du använder. Bild 3 Inloggningsfönstret i Internet Explorer 7 Bild 4 Inloggningsfönstret i Mozilla Firefox Bild 5 Inloggningsfönstret i Apple Safari Vid leverans är användarnamnet master utan lösenord. Detta ändrar du senare i programmet. Ange användarnamn och lösenord, klicka sedan på OK eller Logga in. Nu öppnas huvudfönstret och därifrån sker allt arbete i systemet, se Bild 6. Det finns ingen utloggningsmöjlighet i systemet, stäng helt enkelt ner browsern (alla öppna fönster och flikar). Det finns heller ingen tidsbegränsning av inloggningen vilket kan vara bra att hålla i minnet om man lämnar datorn obevakad kortare stunder. En lösning på detta kan vara att ha en lösenordsskyddad skärmsläckare som träder ikraft om man lämnar datorn. 6

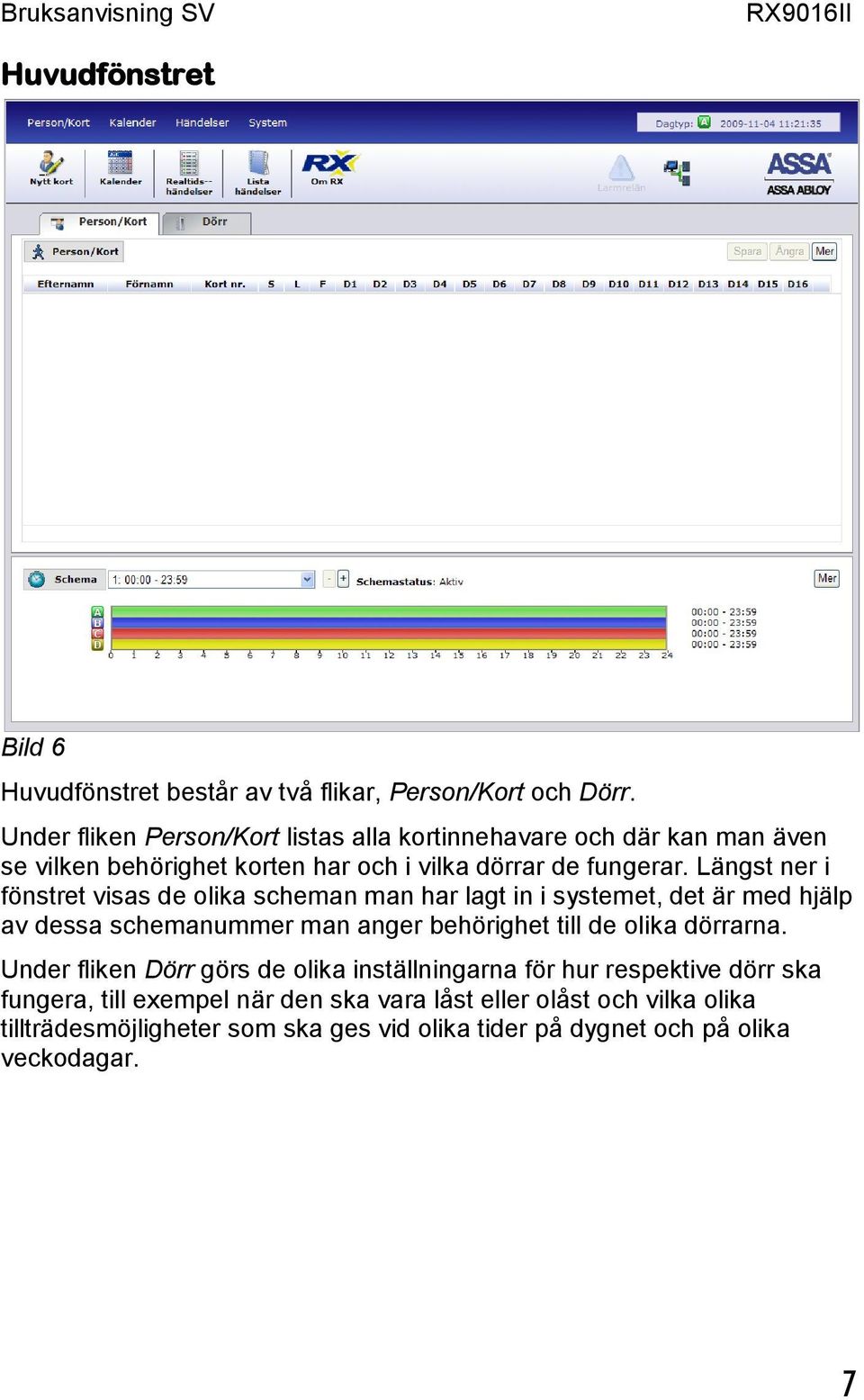

13 Bruksanvisning SV RX9016II Huvudfönstret Bild 6 Huvudfönstret består av två flikar, Person/Kort och Dörr. Under fliken Person/Kort listas alla kortinnehavare och där kan man även se vilken behörighet korten har och i vilka dörrar de fungerar. Längst ner i fönstret visas de olika scheman man har lagt in i systemet, det är med hjälp av dessa schemanummer man anger behörighet till de olika dörrarna. Under fliken Dörr görs de olika inställningarna för hur respektive dörr ska fungera, till exempel när den ska vara låst eller olåst och vilka olika tillträdesmöjligheter som ska ges vid olika tider på dygnet och på olika veckodagar. 7

14 RX Bruksanvisning SV Meny och knappar Bild 7 Menyerna visas längst upp i fönstret. Knapparna under menyerna är genvägar som tar dig direkt till vissa menyer och undermenyer. De följande sidorna kommer att beskriva de olika delarna i systemet så att du enkelt ska kunna skapa din kalender, dina dagtyper och scheman. Här beskrivs även hur du lägger upp kort och kortinnehavare (se sidan 27) för att snabbt komma igång med RX. 8

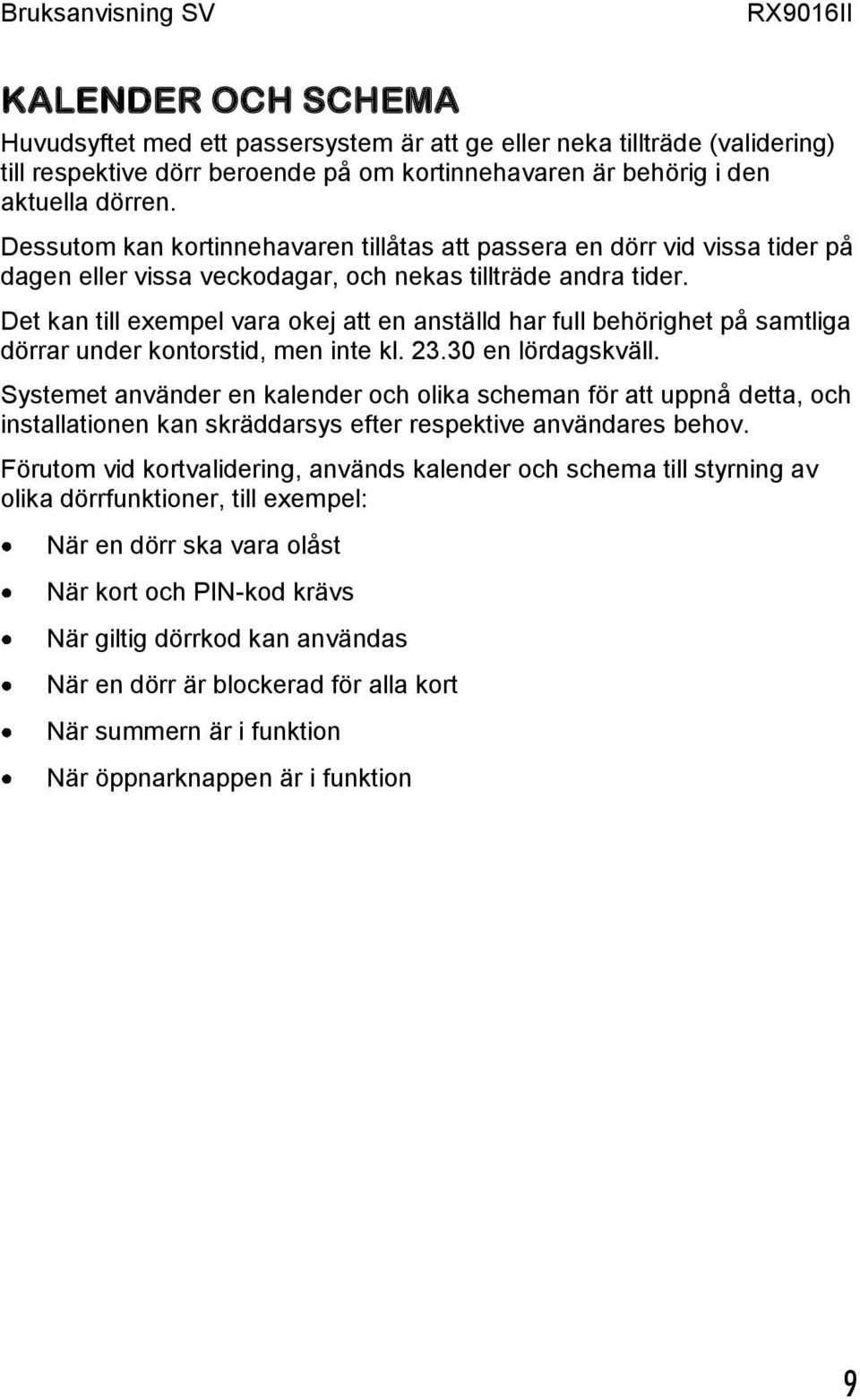

15 Bruksanvisning SV RX9016II KALENDER OCH SCHEMA Huvudsyftet med ett passersystem är att ge eller neka tillträde (validering) till respektive dörr beroende på om kortinnehavaren är behörig i den aktuella dörren. Dessutom kan kortinnehavaren tillåtas att passera en dörr vid vissa tider på dagen eller vissa veckodagar, och nekas tillträde andra tider. Det kan till exempel vara okej att en anställd har full behörighet på samtliga dörrar under kontorstid, men inte kl en lördagskväll. Systemet använder en kalender och olika scheman för att uppnå detta, och installationen kan skräddarsys efter respektive användares behov. Förutom vid kortvalidering, används kalender och schema till styrning av olika dörrfunktioner, till exempel: När en dörr ska vara olåst När kort och PIN-kod krävs När giltig dörrkod kan användas När en dörr är blockerad för alla kort När summern är i funktion När öppnarknappen är i funktion 9

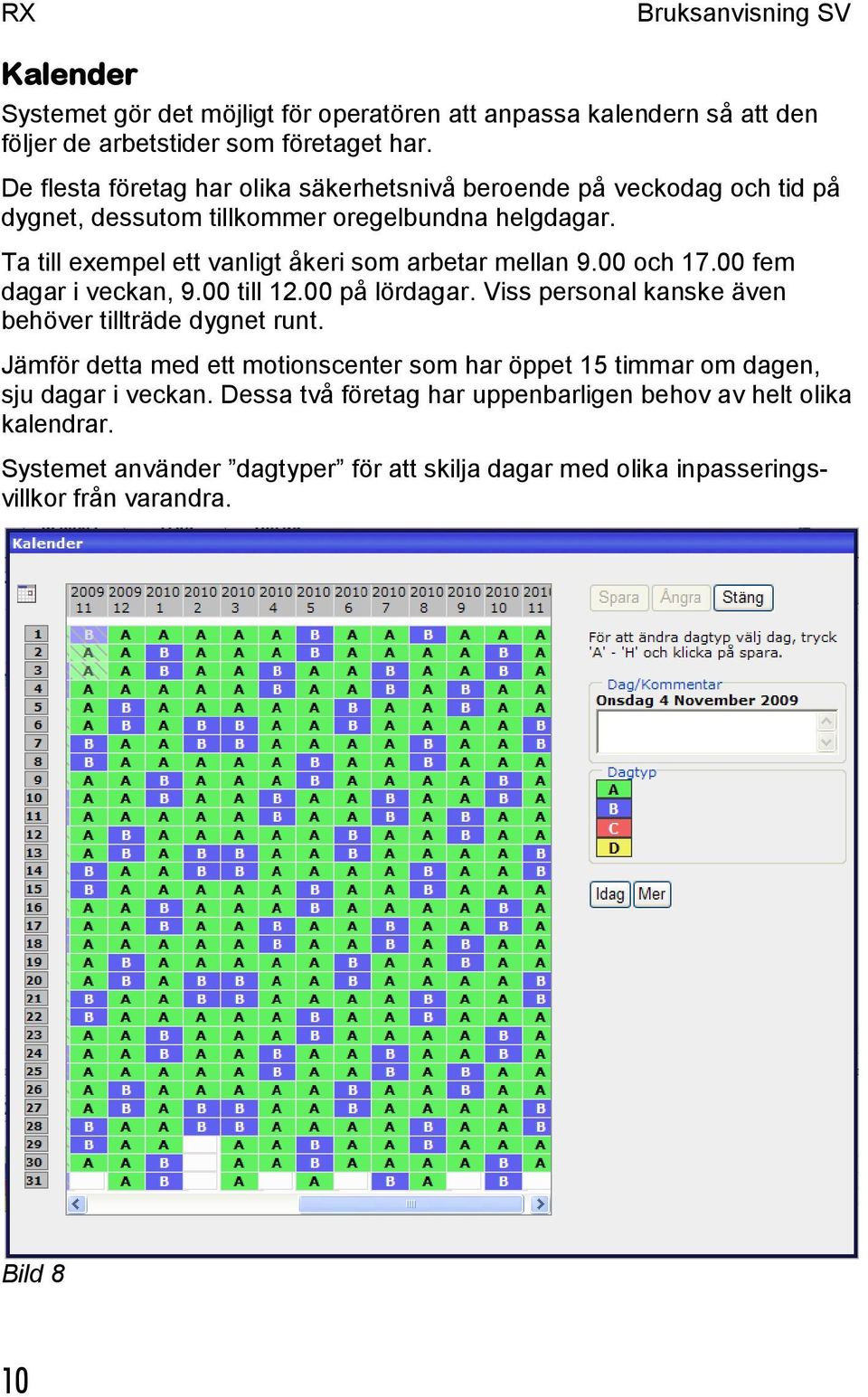

16 RX Bruksanvisning SV Kalender Systemet gör det möjligt för operatören att anpassa kalendern så att den följer de arbetstider som företaget har. De flesta företag har olika säkerhetsnivå beroende på veckodag och tid på dygnet, dessutom tillkommer oregelbundna helgdagar. Ta till exempel ett vanligt åkeri som arbetar mellan 9.00 och fem dagar i veckan, 9.00 till på lördagar. Viss personal kanske även behöver tillträde dygnet runt. Jämför detta med ett motionscenter som har öppet 15 timmar om dagen, sju dagar i veckan. Dessa två företag har uppenbarligen behov av helt olika kalendrar. Systemet använder dagtyper för att skilja dagar med olika inpasseringsvillkor från varandra. Bild 8 10

17 Bruksanvisning SV RX9016II Dagtyper RX-systemet kan definiera upp till åtta olika dagtyper. Vid installationen finns det fyra dagtyper, vilket är tillräckligt för de flesta system, men det kan ändras till åtta med hjälp av en kryssruta i Systemdata under menyn System, se mer om detta på sidan 55. För att förklara hur dagtyperna används använder vi åkeriet från det tidigare exemplet. Först måste vi definiera företagets kalenderbehov. Dag Arbetstid Här intill kan vi se att arbetstiderna för Måndag vardagar (måndag fredag) är identiska. Därför kan de ha samma dagtyp i kalendern. Tisdag Lördagar och söndagar skiljer sig från Onsdag vardagar, och från varandra, de kommer därför att kräva var sin dagtyp. Torsdag I säkerhetshänseende kan helgdagar räknas Fredag som söndagar vad det gäller dagtyp, eller så Lördag kan de få en egen dagtyp i kalendern. Söndag Helgdag Stängt Stängt Vi har således kommit fram till att företaget i detta exempel behöver fyra olika dagtyper enligt följande: Dagtyp A Dagtyp B Dagtyp C Dagtyp D Måndag Fredag Lördag Söndag Helgdag Vi ska nu definiera dessa dagtyper i systemet så att programmet kan känna igen och använda dem vid rätt tillfälle. 11

18 RX Bruksanvisning SV Definiering av dagtyper För att definiera de dagtyper du önskar använda, gör enligt följande: 1. Från menyn Kalender, välj Kalender, eller klicka på knappen. 2. Kalenderfönstret kommer då upp och visar den aktuella kalendern. 3. Klicka på knappen för att öppna fönstret Dagtyper. Bild 9 4. I rutan Veckomall anger du en bokstav för de dagtyper som återkommer regelbundet under året, till exempel, A för vardagar, B för lördagar och C för söndagar. 5. I rutan Dagtyp, text kan du skriva in en beskrivning av respektive dagtyp. När du har definierat de dagtyper du behöver klickar du på och sedan på. 12

19 Bruksanvisning SV RX9016II Skapa en kalender När du har skapat de dagtyper du önskar använda och stänger dagtypsfönstret anpassas kalendern justerar sig kalendern automatiskt och visar dina dagtyper för veckodagarna. Datum som har passerat är överstrukna och dagens datum blinkar. Kalendern anpassar sig även så att den nuvarande månaden visas i kolumnen längst till vänster. Bild 10 Om du är nöjd med din kalender och inte vill göra några ändringar klickar du på och sedan på. Om du vill ändra något, som att lägga till Helgdagar, läs nästa kapitel. 13

20 RX Bruksanvisning SV Ändring av kalendern När du har skapat en kalender enligt de arbetstider ditt företag följer, är allt som återstår att tala om för systemet vilka dagar som ska räknas som helgdag, eller annan oregelbunden dagtyp. Bild 11 14

21 Bruksanvisning SV RX9016II Helgdagar kan anges när som helst innan de infaller (i detta exempel ska vi ange den 24 december), och detta görs enligt följande: 1. Från menyn Kalender, välj Kalender, eller klicka på knappen. 2. Klicka i den ruta som representerar den dag du vill definiera som helgdag. Rutan börjar då blinka vilket visar att den är markerad, men det anges även i rutan för Dag/kommentar vilken dag som är markerad. 3. Tryck på den tangent, på tangentbordet, som motsvarar den dagtypsbokstav du vill ändra till. I detta exempel har vi valt att dagtypen Helgdag ska motsvara bokstaven D. Bild I fältet Dag/Kommentar kan du skriva in en egen kommentar som förklaring till din ändring. Bild Utför moment 2 4 för varje dagtypsändring du vill göra. 6. När du är klar med dina ändringar, klicka på och sedan på Klickar du på knappen. dagens datum i kalendern och den börjar blinka., medan kalendern fortfarande är öppen, väljs För att se de dagtyper som var aktuella föregående år använder du rullningslisten i kalenderns nederkant. Dagar som har passerat är överstrukna på det här sättet:. 15

22 RX Bruksanvisning SV Scheman Vad är ett schema Ett schema är ett slags tidtabell för systemet. Schemat kopplar ihop dagtyper med olika tider under dagen och systemet använder detta för att ge eller neka tillträder åt kortinnehavare beroende på dagtyp och tidpunkt. Ett schema kan du också användas för att koppla på eller av funktioner andra funktioner som en att ställa en dörr olåst eller aktivera ett larmsystem. En enkel jämförelse kan vara belysningen i ett trapphus som tänds några timmar på morgonen, släcks dagtid när huset är tomt och sedan tänds det igen på kvällen. RX-systemet kan lagra femton olika scheman, vilka vart och ett kan innehålla en eller två på/av-perioder per dagtyp, och det kan finnas fyra eller åtta dagtyper beroende på hur du konfigurerar systemet. Definiering av scheman Trots att det är lätt att definiera scheman i RX kan det underlätta om man förbereder sig noggrant. Om vi fortsätter med det tidigare använda exemplet vet vi att arbetstiderna för vårt fiktiva företag är måndag fredag, lördag samt stängt söndag och helgdag. Dessutom är det troligt att viss personal behöver tillträde även på icke arbetstid, viss personal kräver kanske tillträde dygnet, sju dagar i veckan. Detta innebär att vi behöver tre stycken scheman för att tillgodose detta företag. Vi kallar dem Arbetstid, Förlängd tid och Dygnet runt. Skriv ner de tidsscheman som behövs i en tabell som nedan: 16 Dagtyp Arbetstid Förlängd tid Dygnet runt Mån - Fre A Lördag B Söndag C Stängt Stängt Helgdag D Stängt Stängt Vi har nu tillräckligt med information för att skapa dessa scheman i systemet. Skapa och ändra ett schema Upp till femton användardefinierade scheman kan skapas i systemet. Varje schema identifieras med ett nummer (1 15) och det är detta nummer som används för att koppla funktioner och behörigheter till ett visst schema.

23 Bruksanvisning SV RX9016II Det finns också plats för en benämning av schemat, denna bör innehålla information om hur schemat ska användas eller när det är aktivt. Schemana visas och ändras längst ner i fönstret. Bild 14 Nedre del av huvudfönstret För att skapa eller ändra ett schema: 1. Välj ett schemanummer genom att klicka på rullgardinsmenyn och markera önskat schemanummer, antingen med hjälp av musen eller genom att använda piltangenterna och Enter på tangentbordet. Eller bläddra igenom dina scheman genom att klicka på eller. Obs! Schema 1 är redan definierat som dygnet runt, sju dagar i veckan för alla dagtyper och är benämnt 00:00 23:59. Vi rekommenderar att du låter detta schema vara och använder schema nummer 2 till ditt första egendefinierade schema. 17

24 RX Bruksanvisning SV 2. Klicka på knappen för att visa hela schemat. Bild Börja med att ge schemat ett namn. Du kan skriva in en fylligare beskrivning av schemat och dess användning i fältet Kommentar. Bild Ange sedan i fälten På och Av för de olika dagtyperna när schemat ska bli aktivt respektive inaktivt. Du kan ha två skilda perioder för varje dagtyp som i exemplet nedan. Schemat är aktivt samt för dagtyp A och ska i det här fallet användas till entrédörren som ska vara olåst när receptionen är bemannad. Alla funktioner som använder schemat kommer att arbeta till och med den tid du anger. Bild 17 Exempel som visar två aktiva perioder 18

25 Bruksanvisning SV RX9016II 5. Om du vill ha ett schema som sträcker sig över midnatt anger du tiden från midnatt till morgonen i de första fälten för På och Av och tiden från kvällen fram till 23:59 i de andra fälten för På och Av. Bild 18 Exempel som visar en tidsperiod aktiv över midnatt. 6. Ange tiderna för varje dagtyp i schemat. Exemplet nedan visar schemat för Arbetstid, där dagtyp A (vardagar) är aktivt 09:00-16:59 och dagtyp B (lördagar) är aktivt 09:00 11:59. Dagtyp C och D (söndag och helgdag) är aldrig aktiva. Bild Klicka på och när du är klar. OBS! Schema nummer 0 har inga aktiva perioder och kan inte ändras. Detta används när funktioner i systemet stängs av. För att ta bort en på/av tid i ett schema, ställ På och Av till samma tid, till exempel 00:00. När du klickar på kommer perioden att tas bort. 19

26 RX Bruksanvisning SV SCHEMASTYRDA DÖRRFUNKTIONER Det här kapitlet beskriver hur du konfigurerar de vanligaste dörrfunktionerna, som alla styrs av scheman för att endast vara aktiva under valda tider och veckodagar. Mer avancerade dörrinställningar hittar du på sidan 60. Kort + PIN När Kort + PIN är aktiv kan kortinnehavaren bara få tillträde genom att presentera ett giltigt kort och även ange en giltig PIN-kod. Efter att ha presenterat ett giltigt kort får kortinnehavaren en indikering som visar att en PIN-kod måste anges. (Kräver knappsats.) Olåst När funktionen Olåst är aktiv kommer dörren att vara olåst under de tider som är definierade i schemat. När dörren är olåst indikeras det med en grön gubbe. Dörrkod När funktionen Dörrkod är aktiv får man tillträde genom att ange den korrekta dörrkoden på knappsatsen. Dörren kan låsas upp med ett giltigt kort eller genom att ange korrekt dörrkod. (Kräver knappsats.) Hur man väljer kod till dörren beskrivs på sidan 63. Öppnarknapp Dörren låser upp när man trycker på öppnarknappen. (Kräver en öppnarknapp eller motsvarade utrustning.) Obs! Om ingen av dessa dörrfunktioner är aktiv vid något tillfälle (förutom öppnarknappen) är systemets grundinställning Endast kort vilket innebär att tillträde medges när ett giltigt kort presenteras. Några av dörrfunktionsinställningarna för ditt system kommer redan att ha gjorts vid installation och driftsättning. Många av dessa inställningar bestäms av den hårdvara och det låssystem som är anslutet. Om kortläsarna i ditt system inte har knappsats är det inte möjligt att använda någon av funktionerna som kräver sifferinmatning, till exempel dörrkod eller PIN-kod. Vissa inställningar bestäms av kraven på samverkan med andra system, som till exempel ett inbrotts- eller brandlarm. Om du är tveksam om vad som gäller i din installation och vill veta hur ytterligare funktioner kan anpassas, kontakta din installatör. 20

27 Bruksanvisning SV RX9016II Inställning av schemastyrda dörrfunktioner Dörrfunktionshanteringen som finns under fliken Dörr i huvudfönstret är schemastyrd och statusen bestäms av schemat som finns i en rullgardinsmeny. Bild 20 Huvudfönstret med fliken Dörr vald 21

28 RX Bruksanvisning SV Klickar du på uppe till höger i fönstret (se Bild 20) öppnas ett fönster där du får en överblick över inställningarna för respektive dörrschema. Bild 21 Tittar du på Dagtyp A (Vardag) ovan så är öppnarknappen aktiv dygnet runt, så att någon inne i byggnaden alltid kan komma ut. På tider utanför arbetstid krävs det både ett giltigt kort och en giltig PIN-kod för att komma in. Klockan 9 ställs dörren olåst fram till klockan 12 när ett giltigt kort krävs för tillträde under lunchtimmen. Från klockan 13 till 17 är dörren olåst igen. Observera att du inte behöver ange någon tid när endast kort ska ge tillträde systemet ställer sig i det läget om det inte finns någon aktiv tidsperiod konfigurerad som Olåst, Dörrkod eller Kort + PIN. Med andra ord, om ingen valbar dörrfunktion är aktiv behöver man endast presentera ett giltigt kort. 22

29 Bruksanvisning SV RX9016II Du väljer schema för de olika dörrfunktionerna enligt följande: 1. Välj dörren från rullgardinsmenyn, eller bläddra till dörren med knapparna och. Bild Välj det schema du vill ha för önskad dörrfunktion med hjälp av rullgardinsmenyn. I det här exemplet väljer vi 00:00 23:59 för Öppnarknappen så att den alltid fungerar. Bild 23 Upprepa steg 2 för övriga dörrfunktioner. Vi väljer, till exempel, Kort + PIN som aktiv Nattetid och att dörren ska vara olåst under Arbetstid: Bild 24 23

30 RX Bruksanvisning SV Om det inte finns något schema i listan som uppfyller dina krav kan du skapa ett nytt närsomhelst genom att välja ett ledigt schemanummer och klicka på knappen i schemadelen av fönstret. Du kan också välja ett befintligt schema och ändra det, men tänk på att det kanske redan används till något annat i systemet. Kom ihåg om du vill stänga av en funktion så att den är permanent inaktiv, använd schema 0. När du är klar, klicka på. För att se dörrfunktionerna för alla olika dagtyper, clicka på knappen uppe till höger i fönstret. Bild 25 Du kan se att Personalingången kan öppnas med en dörrkod eller ett giltigt kort under arbetstid på vardagar och lördagar. Den kräver Kort + PIN för tillträde alla andra tider, inklusive söndagar och helgdagar. Öppnarknappen är aktiv dygnet runt för alla dagtyper. 24

31 Bruksanvisning SV RX9016II KORT OCH KORTINNEHAVARE Korthantering är en av de vanligaste och viktigaste arbetsuppgifterna för en administratör av ett passersystem. Det är omsorgsfull och effektiv korthantering som ger säkerhet i systemet. Alla som använder systemet, kortinnehavare, får ett kort med ett unikt kortnummer. Kortinnehavaren kan även få en personlig kod att använda vid de tillfällen en PIN-kod skall anges vid passage. Kortet kopplas sedan till ett eller flera scheman som anger när innehavaren har behörighet att passera genom olika dörrar. Bild 26 Kort En förutsättning för ett passersystem är någon form av kodbärare, kort eller tag, som ger tillträde i de anslutna dörrarna. RX kan hantera specialfunktioner för utvalda kort vilket utökar flexibiliteten och förenklar korthanteringen. Följande avsnitt hjälper dig att skapa nya kort och kortinnehavare, att ändra befintliga och att välja vilka dörrar som de ska kunna låsa upp, samt andra funktioner som kan kopplas till kort. Kom ihåg att du inte behöver ange de inledande nollorna när du skriver in ett kortnummer i systemet. 25

32 RX Bruksanvisning SV Information till nya kortanvändare Ge denna information till nya kortinnehavare innan de börjar använda systemet. När du kommer till en dörr med kortläsare, kan kortläsaren visa följande indikeringar: Grön gubbe Gul pil/kort Gul pil/kort + Knappsats Dörren är olåst och du kan passera utan att använda ditt kort. Presentera kortet i kortläsaren. Om det är en magnetkortsläsare ska den svarta remsan vara inåt och åt höger. Presentera kortet eller slå den fyrsiffriga dörrkoden på knappsatsen. Efter att du presenterat kortet eller slagit in en dörrkod kommer läsaren att visa en av följande tre symboler: Grön gubbe Röd gubbe Knappsats Dörren är olåst och du kan passera. Du har inte tillträde till dörren kortet är ogiltigt eller så har du angett fel dörrkod. (Larmet kan vara aktiverat.) Slå din personliga kod (PIN) på knappsatsen grön gubbe ska tändas. Om röd gubbe tänds har du slagit fel PIN. 26

33 Bruksanvisning SV RX9016II Skapa ett nytt kort och kortinnehavare I fönstret Nytt kort registrerar du dina kortinnehavare och kopplar dem till kort som kan användas i passersystemet. För att inte riskera att skriva över ett befintligt kort skickas informationen ut till undercentralen när du klickar på, efter det kan du inte ändra något via detta fönster. Eventuella ändringar gällande ett sparat kort gör du genom att dubbelklicka på kortet, vilket öppnar fönstret Ändra kort. 1. Välj Nytt kort i meny Person/Kort alternativt klicka på knappen. Bild Ange kortinnehavarens namn i fälten Efternamn och Förnamn. 3. I fältet Kort nr. anger du kortnumret på kortet du utfärdar. Det högsta kortnumret du kan använda är Om kortinnehavaren behöver ett Personligt Identitets Nummer (PIN) anger du det i PIN-fältet. Numret noteras och överlämnas till kortinnehavaren för att användas när systemet kräver det. 5. Fyll i den övriga information du önskar registrera för personen ifråga i fälten för det. De fem tomma fälten efter Avd. är till för egendefinierande uppgifter. (Fälten kan namnges i Systemdata under meny System, se sidan 55.) 6. För att aktivera funktionerna Spärra, Larm, Vaktmästarfunktion, Externt, Handikappad, Lås upp från läsare och Frikoppla olåstschema, klicka på aktuell kryssruta. Är kryssrutan markerad är funktionen aktiverad. Se mer om detta på sidan 35 och framåt. 27

34 RX Bruksanvisning SV 7. Grundinställningen är att alla nya kort får Obegränsad giltighet. Genom att avmarkera kryssrutan Obegränsad giltighet kan man ange datum och tid för kortets giltighetstid. Bild 28 Detta underlättar när man skapar kort i förväg. Då begränsas däremot även giltighetstiden framåt i tiden, men man kan gå in och ändra detta senare. Detta gör det möjligt att utfärda ett kort som bara är giltigt under en specifik period till exempel en enstaka dag. 28 Bild 29 Välj Från-datum genom att klicka på som öppnar kalendern i Bild 29. Välj sedan månad och år med hjälp av rullgardinsmenyerna, eller bläddra framåt eller bakåt med pilarna. Klicka sedan på ett datum i kalenderbilden, dagens datum är markerad med rött. Upprepa detta för Till-datumet. Du kan även ange från/till en viss tidpunkt med hjälp av rullgardinslistorna nedanför datumet. 8. Kontrollera att allt är korrekt ifyllt. Om du vill fortsätta lägga till fler kort, klicka på. Då sparas kortet samtidigt som fönstret töms på information och efterföljande kortnummer fylls i. 9. När du är klar, klicka på följt av. 10. Om du vill lägga till ett flertal kort med samma behörighet är det lättast att skapa ett Mallkort. Se mer om detta på sidan 32.

35 Bruksanvisning SV RX9016II Koppla korten till dörrar och scheman När du har skapat ett nytt kort och en kortinnehavare är det dags att bestämma i vilka dörrar och vid vilka tider som kortet ska vara giltigt. 1. Om skärmen Person/Kort inte redan visas, klicka på fliken. Till vänster på skärmen visas namnen på alla kortinnehavare och till höger på skärmen visas dörrnumren D1, D2, D3, D4 osv. Bild Klicka på rutan där kortinnehavarraden och dörrkolumnen möts och skriv in ett nytt schemanummer, från 0 till och med 15. Schemanumret anger vilka tider kortet är giltigt i dörren på de olika dagtyperna. (Ange schema 0 om du inte vill att kortet ska vara giltigt i den aktuella dörren och 1 för giltighet dygnet runt, alla dagar.) Bild 31 29

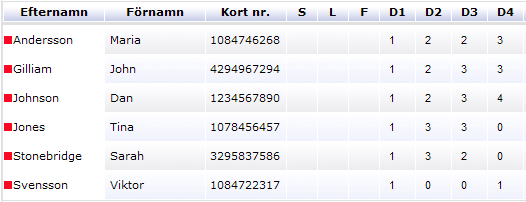

36 RX Bruksanvisning SV 3. När du har definierat alla schematider, klicka på knappen uppe till höger i fönstret. När du gör det försvinner de röda fyrkanterna framför kortinnehavarna för att visa att ändringarna har sparats. Tips 1! Flera ändringar kan göras utan att du sparar mellan varje. De kort som har ändrats men inte sparats markeras med en röd ruta framför Efternamnet. Dessa markeringar försvinner när du klickar på. Bild 32 Kolumnerna S, L och F visar om kortet är Spärrat, ett Larmkort eller ett annat Funktionskort (se beskrivningar om dessa funktioner längre fram). För att aktivera en eller flera av dessa funktioner, gör enligt följande: 1. Dubbelklicka på kortinnehavarens namn för att öppna fönstret Ändra kort. 2. Markera kryssrutan/rutorna för att aktivera önskade funktioner för kortinnehavaren. Bild 33 30

37 Bruksanvisning SV RX9016II 3. Klicka på knappen och stäng sedan fönstret genom att klicka på. Bild 34 Den gröna cirkeln med en bock i visar att detta är ett Larmkort och den blå cirkeln med ett i visar att det finns en eller flera funktioner kopplade till kortet. Den röda cirkeln med ett kryss visar att kortet är inaktivt (spärrat). 31

38 RX Bruksanvisning SV Skapa ett mallkort Om du ska skapa en mängd kort med samma behörighet i dörrar kan du först skapa ett mallkort med aktuell behörighet. 1. Skapa ett kort enligt tidigare men inled texten i Efternamn med ett #- tecken. 2. Ange ett kortnummer, som inte behöver finnas på riktigt. Om det finns, och inte ska användas till passage, bör du spärra det. Bild Spara mallkortet och fortsätt sedan med att ge kortet önskade behörigheter i dina dörrar, se sidan 29. Det är endast behörigheten i de olika dörrarna som följer med till kort som skapas genom att använda mallkortet, inte eventuella funktioner. Bild 36 Du kan nu använda mallkortet när du skapar nya kort genom att välja det i rullgardinsmenyn Mallkort. Kortet kommer då att få samma behörigheter i dörrar som mallkortet men du får själv fylla i övrig information och markera eventuella kryssrutor. Bild 37 32

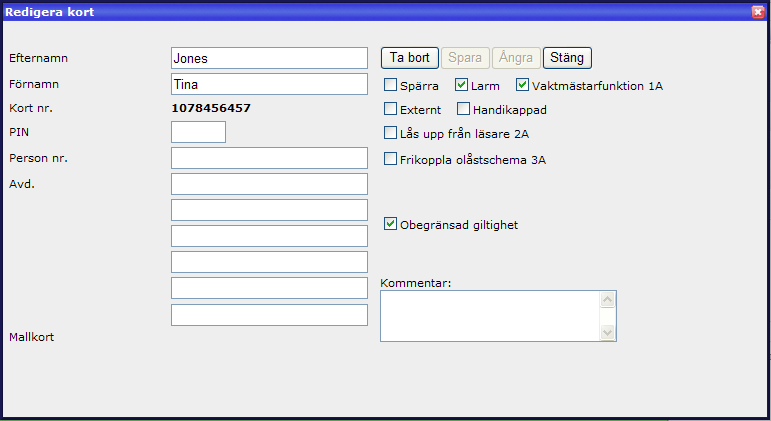

39 Bruksanvisning SV RX9016II Redigera kort För att ändra information som är kopplad till ett kort, såsom namn, avdelning eller PIN-kod eller för att aktivera/avaktivera: 1. Öppna fönstret Redigera kort genom att dubbelklicka på kortinnehavarens namn eller kortnummer i huvudfönstret. (Du kan också öppna fönstret genom att markera en dörr på samma rad och sedan klicka på knappen till höger.) Bild Gör textändringar genom att skriva in dem i aktuellt fält. 3. För att aktivera/avaktivera funktionerna Spärra, Larm, Vaktmästarfunktion, Externt, Handikappad, Lås upp från läsare eller Frikoppla olåstschema, klicka på aktuell kryssruta. Är kryssrutan markerad är funktionen aktiverad. 4. För att ändra befintlig PIN-kod, radera punkterna i PIN-fältet och skriv in den nya PIN-koden. OBS! PIN-koden visas som punkter av säkerhetsskäl för att endast kortinnehavaren ska veta koden. 5. Du kan ändra giltighetstiden från en begränsad till en obegränsad och vise versa. 6. Alla ändringar kan ignoreras, klicka på istället för. 7. När du är klar med dina ändringar klickar du på och. 33

40 RX Bruksanvisning SV Ta bort kort 1. Öppna fönstret Redigera kort genom att dubbelklicka på kortinnehavarens namn eller kortnummer i huvudfönstret. (Du kan också öppna fönstret genom att markera en dörr på samma rad och sedan klicka på knappen till höger.) Bild Klicka på knappen. 3. Bekräfta att du vill ta bort kortet genom att klicka på OK. 4. Kortet kommer nu att tas bort från systemet och fönstret stängs. 34

41 Bruksanvisning SV RX9016II Kryssrutor i kortfönstret Spärrat kort När du spärrar ett kort kommer alla villkor, som är satta för kortet, att finnas kvar men de kommer att vara ogiltiga i systemet tills spärren tas bort. När du tar bort spärren genom att avmarkera kryssrutan återgår kortet till den tidigare behörigheten. 1. Dubbelklicka i huvudfönstret på personen, vars kort du vill spärra. Nu kommer fönstret Ändra kort upp. 2. Markera kryssrutan Spärra genom att klicka på den. Bild Klicka på och stäng fönstret genom att klicka på. Kortinnehavaren, vars kort du spärrat, har nu en röd cirkel med ett kryss i kolumnen S (för Spärra). Bild 41 Spärrafunktionen kan användas när: Kort ska lämnas ut innan de ska börja gälla. Ett kort har blivit borttappat, men kan hittas. Kortet har missbrukats och du vill dra in behörigheten tillfälligt. När du vill ta bort en behörighet men behålla informationen och behörigheten för kortinnehavaren i systemet. 35

42 RX Bruksanvisning SV Larmkort Ett giltigt kort som är konfigurerat som larmkort kan, förutom att ge tillträde till dörrar, slå på och av andra funktioner och utrustning. Det kan till exempel användas till följande: Slå av eller på byggnadens inbrottslarm före inpassage eller när man lämnar byggnaden. (Ett aktiverat inbrottslarm blockerar läsarna, endast larmkort kan användas och då för att slå av larmet.) Slå av eller på inbrottslarm för en del av byggnaden innan man går in eller lämnar lokalen. (Ett aktiverat inbrottslarm blockerar läsarna till de berörda lokalerna, endast larmkort kan användas och då för att slå av larmet.) Slå av eller på annan utrustning eller andra system från kortläsaren. För att lägga till larmkortsfunktionen på ett kort behöver man endast markera kryssrutan Larmkort när man skapar eller ändrar ett kort. Bild 42 I huvudfönstret visas larmkort med en grön cirkel med en bock i kolumnen med rubriken L (för Larm). Bild 43 Kontakta installatören för att diskutera hur konfigurationen ser ut för ditt system och hur larmkortsfunktionen kan användas. Hur man använder ett larmkort för att slå på eller av larmsystem beskrivs på nästa sida. 36

43 Bruksanvisning SV RX9016II Använda larmkort för att slå av eller på larmet vid en kortläsare En dörr med kortläsare som styr en larmanläggning har en symbol i form av en "fyrkant". Den är till för att visa larmstatus och om den röda tänds när du använder kortet är lokalen larmad. Du nekas då tillträde av läsaren. (Läsaren kan även vara inställd så att den alltid visar larmstatusen.) Kort som har behörigheten Larm kan användas för att slå på/av larmet genom att du utför en larmmanöver. När du kommer till fastigheten/zonen och larmet ska slås av: När du presenterar ditt kort visar statusindikeringen rött. Tryck A, presentera larmkortet och tryck din PIN kod. A+kort+PIN Statuslampan växlar nu till grönt. Larmet är avstängt och du kan få tillträde genom att presentera ditt kort. (Läsaren kan vara inställd så att dörren låses upp i och med att du larmar av. Den kan även vara inställd så att den larmar av när du använder ditt larmkort för passage.) När du lämnar fastigheten/zonen och larmet ska slås på: När du presenterar ditt kort visar statusindikeringen grönt. Tryck B, dra larmkortet och tryck din PIN kod. B+kort+PIN Statuslampan växlar till rött. Tänk på att: Din PIN kod är personlig och skall inte förvaras tillsammans med kortet. 37

44 RX Bruksanvisning SV Vaktmästarfunktion 1A Med ett vaktmästarfunktionskort är det möjligt att lägga in tillfälliga dörrkoder i läsarna så personer kan få tillträde till ett rum under en kort period genom att ange en dörrkod på knappsatsen. Det är till exempel användbart till en konferenslokal, till viken du inte vill utfärda kort till alla, inte heller vill du att dörren ska vara olåst eller uppställd med något föremål vilket vanligtvis är vad som händer när fritt tillträde är nödvändigt. Funktionen minskar även stölder från omklädningsrum eftersom dörren kan hållas låst och endast personer som känner till den aktuella koden får tillträde. I en larmad lokal stängs larmet av när man aktiverar en dörrkod med ett vaktmästarkort. Hur man ställer in och tar bort en tillfällig dörrkod beskrivs på nästa sida. För att konfigurera ett kort som ett vaktmästarkort, markera kryssrutan Vaktmästarfunktion när du skapar eller redigerar kortet som ska ha funktionen. Bild 44 I huvudfönstret har vaktmästarkort en blå cirkel med ett i i kolumnen med rubriken F (för Funktion). Bild 45 38

45 Bruksanvisning SV RX9016II Ställ in/ta bort en tillfällig dörrkod med ett vaktmästarkort En dörrkod per kort kan vara aktiv, med maximalt 50 koder på samma gång. Välja och aktivera den tillfälliga dörrkoden Tryck 1A, presentera vaktmästarkortet och ange önskad dörrkod. 1A+kort+dörrkod Dörrkoden gäller tills den avaktiveras. Exempel: För att aktivera dörrkod 5379, tryck 1A+kort+5379 Avaktivera den tillfälliga dörrkoden Tryck 1B och presentera vaktmästarkortet. 1B+kort Dörren återgår till den schemalagda funktionen. Avaktivera den tillfälliga dörrkoden vid en bestämd tid Den tillfälliga dörrkoden slutar gälla när vaktmästarkortet blir ogiltigt. Du kan använda den funktionen för att avaktivera den tillfälliga dörrkoden vid en tidpunkt som du väljer. Allt du behöver göra är att skapa ett schema för vaktmästarkortet med två tidsperioder som gör att kortet blir ogiltigt i minst en minut, till exempel: Period 1 = 00:00 23:56 Period 2 = 23:58 23:59 Med ovanstående tider kommer vaktmästarkortet att bli ogiltigt i en minut kl 23:57 (kortet är giltigt till och med 23:56 och blir giltigt igen kl 23:58). Eftersom den tillfälliga dörrkoden blir inaktiv när vaktmästarkortet blir ogiltigt kommer den tillfälliga dörrkoden att avaktiveras kl 23:57. Du kan naturligtvis välja andra tider så att den tillfälliga dörrkoden slutar fungera när du vill det. Om du till exempel vill att den tillfälliga dörrkoden ska sluta fungera kl sju på kvällen, välj följande schemainställningar för vaktmästarkortet: Period 1 = 00:00 18:59 Period 2 = 19:01 23:59 39

46 RX Bruksanvisning SV Externt kort I ett system som använder magnetkort har ett systemnummer specificerat i menyn System och bara kort programmerade med detta systemnummer är giltiga. Om du vill ge behörighet till kort från andra system, som exempelvis bankkort, kan du utesluta kravet på systemnummer genom att konfigurera ett kort som ett Externt kort. För att använda funktionen måste kortet vara av rätt typ och vara kodat på samma sätt som övriga kort i systemet. När du väljer funktionen Externt kort kommer läsaren bara att läsa kortnumret vid giltighetskontrollen, men tänk på att detta i hög grad sänker säkerhetsnivån. Innan du lägger till ett externt kort måste du avgöra vilket kortnummer det har. Detta varierar beroende på var kortet kommer ifrån och hur det är kodat. Prata med installatören om du vill använda funktionen. Om du inte vet kortnumret, gör enligt följande: 1. Klicka på Händelser i menyraden och välj Realtidshändelser. 2. Nu får du fram ett fönster som kommer att visa aktuella händelser. Be kortinnehavaren dra sitt externa kort i närmaste läsare. I fönstret kommer nu aktuell information om kortet fram, så som att det är ogiltigt men även ett kort nummer. Bild Använd detta kortnummer för att lägga in kortet i ditt system. Se sidan 27 för information om hur du skapar ett nytt kort. 4. Aktivera funktionen Externt kort, genom att markera kryssrutan i fönstret Nytt kort/ändra kort. Systemet kommer att ignorera systemnumret och bara se till kortnumret vid giltighetskontrollen av kortet. Bild 47 40

47 Bruksanvisning SV RX9016II Handikappkort Ett kort som anges som handikappkort gör att dörren är olåst/öppen tre gånger längre än för vanliga kort för att en rörelsehindrad ska hinna passera dörren trots sitt funktionshinder. Ett handikappkort kan även aktivera ett relä i DAC som kan användas för att till exempel starta en dörrautomatik. Markera kryssrutan Handikappkort när du skapar eller redigerar kortet för att erhålla funktionen. Se mer om hur du skapar nya kort på sidan 27. Bild 48 Lås upp från läsare 2A Den här funktionen gör det möjligt för kortinnehavaren att låsa upp en dörr under en viss period genom att ange en kod, presentera sitt kort och sedan ange hur länge dörren ska vara olåst. (Om ingen tid anges kommer dörren att förbli olåst tills nästa schematid börjar, då den kommer att återgå till de dörrinställningar och scheman som gäller för den tiden på dagen.) För att kunna använda denna funktion måste den vara aktiverad i kortregistret och ett schema för Lås upp från läsare måste vara knutet till dörren. Detta schema avgör när kortet kan ställa dörren olåst. För att aktivera funktionen på kortet, klicka på kryssrutan Lås upp från läsare 2A så att den blir markerad. Bild 49 Läsarmanövern, för att ställa dörren olåst, beskrivs på nästa sida. Hur man kopplar ett schema till dörren, för att använda "Lås upp från läsare", beskrivs på sidan

48 RX Bruksanvisning SV Hur man ställer dörren olåst Kryssrutan Lås upp från läsare 2A måste vara markerad i kortregistret och den aktuella dörren måste ha tider angivna i inställningen Schema, lås upp/frikoppla olåstschema, från läsare. Uppfylls dessa två krav kan dörren ställas olåst, antingen tills schemat för dörren låser den igen eller under den begränsad tid som du själv väljer och anger via knappsatsen. Låsa upp dörren utan att begränsa tiden Tryck 2A, presentera kortet och avsluta genom att trycka A. 2A+kort+A Den gröna gubben tänds. Dörren förblir olåst tills ett schema låser den igen. Låsa upp dörren en begränsad tid Du kan ange en tid i minuter eller timmar. För att systemet ska veta om det är minuter eller timmar anger du minuter med en inledande nolla. Maximal upplåsningstid är åtta timmar. För att ställa dörren olåst i fem minuter: Tryck 2A, presentera kortet och avsluta med att trycka 05A minuter kan anges.) 2A+kort+05A Den gröna gubben tänds och dörren kommer att vara olåst i fem minuter. För att ställa dörren olåst I en timme: Tryck 2A, presentera kortet och avsluta med att trycka 1A. (1 8 timmar kan anges.) 2A+kort+1A Den gröna gubben tänds och dörren kommer att vara olåst i en timme. Återställa dörren till gällande schema Tryck 2B och presentera kortet. 2B+kort Om dörren låses, enligt schema, släcks den gröna gubben. 42

49 Bruksanvisning SV RX9016II Frikoppla olåstschema 3A Den här funktionen gör det möjligt för en kortinnehavare att förhindra en dörr från att följa sitt olåstschema under en viss tid. Det innebär att du kan: Förhindra en dörr från att låsas upp, även om olåstschemat blir aktivt. Låsa en olåst dörr vars olåstschema redan är aktivt. Kortinnehavaren gör detta genom att ange en kod och presentera sitt kort. För att använda funktionen måste den vara aktiverad i kortregistret och den aktuella dörren måste ha tider angivna i inställningen Schema, lås upp/frikoppla olåstschema, från läsare. Schemat bestämmer när kortet får frikoppla dörren och även när dörren ska återgå till att vara olåst enligt schema igen. För att aktivera funktionen på kortet, klicka på kryssrutan Frikoppla olåstschema 3A så att den blir markerad. To enable this feature in the card, click on the Disconnect unlock schedule 3A checkbox so it is ticked. Figure 50 Läsarmanövern, för att låsa dörren, beskrivs på nästa sida. Hur man kopplar ett schema till dörren, för att använda "Frikoppla olåstschema", beskrivs på sidan

50 RX Bruksanvisning SV Hur man låser en dörr som är olåst enligt schema Kryssrutan Frikoppla olåstschema 3A måste vara markerad i kortregistret och den aktuella dörren måste ha tider angivna i inställningen Schema, lås upp/frikoppla olåstschema, från läsare. Uppfylls dessa två krav kan dörren frikopplas från sitt olåstschema tills schemat upphör att gälla. Du kan även förhindra en dörr, som ännu inte låsts upp enligt ett schema, från att göra så. Låsa en dörr så att den inte längre följer sitt olåstschema Tryck 3A och presentera kortet. 3A+kort Dörren förhindras från att följa sitt olåstschema, antingen till tiden för Schema, lås upp/frikoppla olåstschema, från läsare löper ut eller tills en återställning med 3B är gjord. Återställa dörren så den följer sitt olåstschema igen Tryck 3B och presentera kortet. 3B+kort Dörren återgår till att följa sitt olåstschema. (En eventuell 2A-manöver innan en 3A kommer att nollställas.) Frikopplafunktionen upphör också att gälla när schemat för funktionen går ut eller gör ett kort uppehåll. 44

51 Bruksanvisning SV RX9016II Använda frikopplingsfunktionen för att låsa en dörr innan dess olåstschema går ut och/eller låsa upp senare än enligt dess olåstschema Ta som exempel en dörr som är olåst enligt schema mellan 08:00 16:59. Frikopplingsfunktonen ger dig en möjlighet att låsa dörren tidigare och låsa upp den senare enligt följande: När du lämnar på eftermiddagen (innan 17:00). Tryck 3A och presentera kortet. 3A+kort Dörren slutar följa sitt olåstschema och blir låst. När du anländer på morgonen. Tryck 3B och presentera kortet 3B+kort Dörren återgår till att följa sitt olåstschema. Om du anländer innan 08:00 kommer dörren att förbli låst fram till dess, om du anländer efter 08:00 kommer dörren att låsa upp omedelbart. Om du glömmer att utföra 3A+kort innan du lämnar på eftermiddagen kommer dörren att låsas 17:00 enligt olåstschemat och låsas upp 08:00 följande morgon. Om du vill låsa dörren tidigare när du går, som beskrivs ovan, men fortfarande vill att dörren ska låsa upp 08:00 utan att behöva utföra 3B+kort kan du göra enligt följande: Skapa ett schema för 3A-funktioen med en lucka, till exempel enligt detta schema: Period 1 = 00:00 21:57 Period 2 = 21:59 23:59 Nu kommer 3A-funktionen att återställas 21:58 och att dörren kommer att återgå till att följa olåstschemat och låsa upp 08:00 på morgonen. 45

52 RX Bruksanvisning SV LISTOR En viktig del i alla passersystem är möjligheten att överblicka alla händelser och larm som systemet har hanterat och kunna lista detta på skärmen eller skriva ut dem på papper. RX-systemet ger denna möjlighet genom att lagra alla händelser i en fil. Denna händelsefil kan man söka i genom att enkelt välja de kategorier man är intresserad av. En lista kan sedan tas fram som enbart innehåller de händelser man har specificerat. Välj händelser att lista För att välja de händelser du vill ha i din lista: 1. Från menyn Händelser, välj Lista händelser eller klicka på. Bild 51 Fönstret Lista händelser kommer nu upp. 46

53 Bruksanvisning SV RX9016II 2. Välj den typ av händelser du vill ha med i din lista, vilka dörrar de har inträffat vid och under vilken tidsperiod enligt följande: A) Hela grupper av händelser kan väljas/bortväljas genom att man klickar på en eller flera av de fyra gruppkryssrutorna högst upp i varje kolumn. Dessa är: Status/fel, Dörrhändelser, Larm och Kort. Alla kryssrutor är markerade när du öppnar fönstret. B) Enskilda händelsekategorier kan väljas/bortväljas genom markering/avmarkering av respektive kryssruta. Vad de olika kryssrutorna betyder och vilka typer av händelser som kan väljas/bortväljas beskrivs på nästa sida. C) Specificera dörrar och tidsperiod genom att justera värdena som visas i rutorna Från och Till. När du öppnar fönstret är de ifyllda värdena Dörr 1 Dörr 16 (eller det högst dörrnumret i ditt system om det är lägre än 16) och fråntiden kl innevarande dygn. Sluttiden i händelsen är framflyttad 5 minuter från det att du öppnade fönstret för att händelser som sker under tiden du bestämmer vad som ska listas ska komma med. D) Vill du få fram Operatörshändelser i din lista (det är information om personer som loggar in och ut i RX och ändringar som de gör) måste, förutom markeringen i kryssrutan, Dörr 1 vara med i Från eller Till rutorna. Visa händelselistan på skärmen För att visa din lista, klicka på. Ett nytt fönster öppnas med alla händelser för den valda perioden. Skriva ut listan För att skriva ut din lista, klicka på. Om du vill se hur listan kommer att se ut, innan du skriver ut den, högerklickar du i fönstret och väljer Förhandsgranskning. 47

54 RX Bruksanvisning SV Händelsekategorier Status/fel Beskrivning Status Status i centralenheten. Ström på CE/PC Strömmen är återställd i centralenheten. Ström på DAC Strömmen är återställd i DAC. Kommunikation CE Kommunikationsfel mellan PC och centralenhet. Kommunikation DAC Kommunikationsfel mellan centralenhet och DAC. Kommunikation Läsare Kommunikationsfel mellan DAC och läsare. Kommunikation Motorlås Kommunikationsfel mellan DAC och motorlås. Dörrhändelser Systemkort Dörrkod Öppnarknapp Dörr öppen Dörr stängd PIN-händelser Motorlås Larm Dörr öppen för länge Dörr forcerad Sabotage Extern ingång Dörrlarm Kort Giltigt Ogiltig Operatörshändelser Användning av ett giltigt/ogiltigt systemkort när läsaren är i läge Systemkort. Användning av en korrekt/inkorrekt dörrkod när dörren är i läge Dörrkod. Öppnarknapp användes. Dörren är öppen. Dörren är stängd. Användning av korrekt/inkorrekt PIN och överfallskod. Motorlåsaktiviteter. Dörren har hållits öppen längre än tillåtet. Dörren har öppnats utan en giltig dörröppningssignal från systemet. Läsaren har lossats från sin bakre platta. Den externa ingången i DAC-30 är aktiv. Alla fel och larm på dörren. En giltig kortanvändning. En ogiltig kortanvändning. Alla inloggningar eller systemförändringar gjorda av en operatör. 48

55 Bruksanvisning SV RX9016II BACKUP/SÄKERHETSKOPIERA DATABASEN En viktig uppgift för operatören av ett passersystem är att göra en säkerhetskopiering av databasen för att kunna återställa data i händelse av ett systemfel. Detta bör göras regelbundet (en gång i veckan eller oftare) så att alla de senaste ändringarna finns med. Säkerhetskopiera databasen Klicka på Skapa backup under System. Bild 52 En ny flik öppnas medan systemet hämtar informationen från centralenheten. Ovanstående fönster öppnas när säkerhetskopieringen är klar och med Spara fil markerad klickar du på OK. Filen får namnet backup_[dagens datum]_[sex siffror] Bläddra fram till den plats där du vill spara säkerhetskopian (lokalt i datorn, på nätverket eller ett fristående minne), byt eventuellt namn på filen och klicka sedan på Spara. För maximal säkerhet bör du göra flera säkerhetskopior till USB-minnen och spara dem säkert på olika ställen. Återställa databasen Om du behöver återställa databasen klickar du på Återställ från backup under System. 49

56 RX Bruksanvisning SV Bild 53 Klicka på och bläddra fram till din sparade säkerhetskopia, antingen lokalt, i nätverket eller på ditt USB-minne och klicka sedan på. RX stängs ner under tiden för återställningen och en nedräkning startar. När återställningen är klar startar RX om automatiskt. 50

57 Bruksanvisning SV RX9016II PLANERING OCH INSTALLATION AV SYSTEMET Detta avsnitt är till för att du lätt ska kunna göra de inställningar som behövs för att snabbt få igång systemet. För ändringar i dessa inställningar, efter det att anläggningen är driftsatt, hänvisar vi dig till din installatör. På de följande sidorna har vi inkluderat tabeller så att du enkelt ska kunna planera de dagtyper, scheman, dörrinställningar med mera, som krävs för att komma igång. Tabellen på sidan 54 och texten på sidan 72 kan även kopieras och lämnas ut till respektive kortanvändare. Till kortanvändare med funktionskort kan man även dela ut beskrivningen av hur de används. Efter tabellerna följer en beskrivning av hur du gör alla inställningar i programmet. Checklista Välj Systemdata i menyn System och ställ in systemnumret om det krävs ett sådant för den valda läsartypen och det antal dörrar som ska användas, se sidan 55. Installera dörrarna från fliken Dörr där du klickar på Mer och anger detaljerna för varje dörr, samt markerar kryssrutan Använd, se sidan 60. Klicka även på DAC och ange önskade inställningar, se sidan 65. Skapa kalendern, se sidan 13. Ändra till 8 dagtyper om behov finns för detta, se sidan 56. Skapa de scheman som behövs, se sidan 16. Skapa dörrinställningarna, se sidan 20. Ändra operatörsnamnet och lägg till lösenord, se sidan 83. Används larmreläer, lägg in önskade funktioner för dessa, se sidan 79. Lägg in alla kort, se sidan. Används larmstyrning, lägg in önskade funktioner för dessa, se sidan?. Skapa en backup av systemet, se sidan

58 Kommentar: Dagtyp A= B= C= D= E= F= G= H= PÅ Period 1 AV PÅ Period 2 AV RX Bruksanvisning SV Tabeller Schema 52

59 Person/Dörrnummer Bruksanvisning SV RX9016II Vem har tillträde till vilka dörrar 53

60 Dörr Benämning Dagtyp Öppen Kort Kort + PIN Dagtyp Öppen Kort Kort + PIN RX Bruksanvisning SV Dörrinställning 54

61 Bruksanvisning SV RX9016II Systeminställningar Inställningarna för ett antal viktiga systemparametrar görs i detta fönster som du öppnar genom att välja Systemdata under menyn System. Vi rekommenderar att eventuella ändringar, av de inställningar som fönstret visar, utförs av installatören. Bild 54 Antal dörrar Detta fält anger det antal dörrar som för närvarande är installerade i systemet (från 1 till 16). Fyll i det antal dörrar som är installerade, detta begränsar antalet dörrar som kommer att synas i korttabellen. Bild 55 Språk Du har här möjlighet att välja vilket språk som ska användas på menyer och texter i programmet. Bild 56 Öppna rullgardinsmenyn genom att klicka på den nedåtriktade pilen och klicka sedan på önskat språk. 55

62 RX Bruksanvisning SV Tidszon RX måste vara konfigurerad med rätt tidszon för placeringen av systemet, eftersom denna information används, bland annat, i händelseloggen som sparas i systemet. När RX levereras är tidszonen ställd till GMT +1 med sommar/vintertid (Central European Time). Om RX-systemet ska användas i ett annat land med en annan tidszon måste detta ändras i firmware. I rullgardinsmenyn väljer du den tidszon som är aktuell i ditt fall, observera att samma land kan finnas med olika städer. Du hittar en komplett lista över tidszonerna i RX på sidan Fel! Bokmärket är inte definierat.. Bild 57 56

63 Bruksanvisning SV RX9016II XML export XML export innebär att du enkelt kan överföra din kortdatabas till ett annat system, till exempel ARX. Filen innehåller personer, kort och PIN-koder från ditt system. Tänk på att filen inte är krypterad utan är fullt läsbar för alla. Klicka på knappen, klicka på Spara och bläddra sedan till en lämplig lagringsplats. 8 Dagtyper Här väljer du om du vill ha 8 eller 4 dagtyper. Grundinställningen i RX är att det finns 4 dagtyper, A till D. Om du behöver flera klickar du i kryssrutan 8 dagtyper så att den blir markerad, du får då tillgång till 8 dagtyper, A till H. Bild 58 Loggning endast när PIN-kod är aktiv När den här kryssrutan är markerad kommer systemet bara att logga händelser när en PIN-kod har använts. Bild 59 Etiketter i kortdatabasen Detta fält ger dig möjlighet att ändra etiketterna för de fem sista fälten i fönstren Nytt kort och Ändra kort. För att ändra rubrikerna, radera eventuell befintlig text och skriv in den nya etiketten (till exempel Mobiltelefon). Bild 60 Etiketterna och data som du skriver in i fälten sparas i kortdatabasen. 57

64 RX Bruksanvisning SV Datumformat Här har du möjlighet att välja på vilket sätt du vill att datum ska visas i ditt system och i listorna från händelseloggen. Bild 61 Exempel på de olika formaten: YYYY-MM-DD DD-MM-YYYY DD mmm YYYY 17 jan 2009 DD/MM/YYYY 17/01/2009 Tid och datum visas i det övre högra hörnet av huvudfönstret, tillsammans med en symbol som visar aktuell dagtyp. Bild 62 58

65 Bruksanvisning SV RX9016II Generella förändringar av magnetkortsdata Bild 63 Klickar du på den här knappen får du upp fönstret som talar om hur och på vilken plats kortnummer och systemnummer ska kodas på magnetremsan. Bild 64 Bilden visar standardinställningen för ASSA magnetkort Inställningarna för eget kortformat som du gör här kommer att gälla för hela systemet till skillnad mot de inställningar för eget kortformat som du kan göra för respektive dörr. Hur man gör ändringar för en enskild dörr är beskrivet på sidan

66 RX Bruksanvisning SV Systemnummer I de fall ett systemnummer ska anges är det här det ska fyllas i. Uppgiften är kodad i alla passerkortstyper och används som en del i behörighetskontrollen när en viss korttyp används i en läsare i systemet. Bild 65 De läsarteknologier som använder systemnummer är Magnetkort, Mifare och Wiegand. I de fall du bara använder den typen av läsare till enstaka dörrar anger du istället denna information i fönstret för den aktuella dörren, se mer om detta på sidan Fel! Bokmärket är inte definierat.. Kort som kod För att underlätta inpassering är det i vissa fall önskvärt att kunna ange en kod istället för att presentera kortet. En vanlig dörrkod sänker säkerheten betydligt och du vet inte vem som gått in genom dörren eftersom alla använder samma kod för tillträde. Ett alternativ då är att använda "Kort som kod, då anger kortinnehavarna sitt eget kortnummer på knappsatsen och i händelseloggen kan du se vem det var som öppnade dörren. Funktionen måste även ha ett giltigt schema för den aktuella dörren, se sidan 71. Bild 66 I fältet anger du hur många siffror som ska anges för kort som kod, värdet ska vara mellan 1 9. Funktionen går även att använda i kombination med PIN-kod, det kräver dock att minst 5 siffror anges för kort som kod. Inledande nollor är inte giltiga och anges aldrig på knappsatsen. 60

67 Bruksanvisning SV RX9016II Avancerade dörrfunktionsinställningar Majoriteten av de övriga dörrfunktionerna kräver normalt ingen justering efter att systemet har blivit driftsatt och vi rekommenderar att du kontaktar din installatör om du har några funderingar angående dessa inställningar. För att få tillgång till dessa inställningar, välj fliken Dörr och klicka på uppe till höger. Bild 67 På nästa sida hittar du en detaljerad beskrivning av varje funktion. 61

68 RX Bruksanvisning SV Använd Bild 68 Visar för systemet (om den är markerad) att denna dörr har blivit driftsatt och att kommunikationen till dörren skall övervakas. Benämning Bild 69 Detta fält innehåller det namn och den beskrivning på dörren som sedan visas i huvudfönstret och i alla händelserapporter knutna till dörren. Korttyp Bild 70 Används för att ställa in vilken typ av kort/läsarteknologi som används. Vissa teknologier kräver att man anger systemnummer m.m. Om samma typ av läsare används i hela systemet gör man denna inställning i Systemdata under meny System, se sidan 59. Om läsartypen endast används till denna dörr gör man de inställningarna i detta fönster genom att kryssa i Eget kortformat och Eget systemnummer, ange systemnumret och även klicka på knappen. Se mer om detta på sidan 69. De olika valen är: Magnetkort (Systemnummer måste anges.) EM Prox Mifare 20 tkn (Serienummerläsning, systemnumret ska vara ställt till ) Mifare 22 tkn (Sektornummerläsning, system nummer måste anges.) Wiegand (Systemnummer måste anges.) 62

69 Bruksanvisning SV RX9016II Inre läsare Bild 71 Om en inre läsare är installerad kan du i denna rullgardinsmeny välja hur läsaren skall fungera. De olika valen är: Följ yttre läsare Den inre kortläsarens funktion kommer att härma den yttre läsaren på samma dörr. Alltid ut, med PIN En kortinnehavare vars kort inte tillåter inpassering efter en viss tid kommer att kunna passera ut via den inre läsaren. PIN-kod krävs för utpassering via den inre läsaren oavsett vad som gäller vid inpassering via den yttre läsaren. Alltid ut, ingen PIN En kortinnehavare vars kort inte tillåter inpassering efter en viss tid kommer att kunna passera ut via den inre läsaren. PIN-kod krävs inte för utpassering via den inre läsaren oavsett vad som gäller vid inpassering via den yttre läsaren. Dörrkod Bild 72 En dörrkod innebär att man kan låsa upp dörren genom att slå koden på knappsatsen, utan att använda något kort. Här anger du den kod du vill använda. För att låsa upp en dörr med en dörrkod måste ett schema för detta vara kopplat till dörren. Hur man aktiverar funktionen för en dörr beskrivs på sidan

70 RX Tider Knappen öppnar ett nytt fönster. Bruksanvisning SV Bild 73 Förbikoppling före upplåsning Det antal sekunder som larmet är förbikopplat innan dörren låses upp. Upplåst puls Det antal sekunder som dörren kommer att vara olåst efter att kort dragits eller öppnarknapp använts. Fördröjd låsning Det antal sekunder som dörren kommer att vara olåst efter dörren stängts. Tillåten öppentid innan förvarning Hur många sekunder det går från det att dörren öppnats fram till det att summern aktiveras för att varna om att dörren inte är stängd. Varningstid innan tillkoppling Hur många sekunder det går från det att summern har aktiverats fram till det att larmförbikopplingsreläet faller och dörr öppen för länge loggas. Förbikoppling efter stängning Det antal sekunder som larmet kommer att vara förbikopplat efter att dörren har stängts. Larmtidsköp Det antal minuter som det är möjligt att tillfälligt stänga av ett aktiverat larm. 64

71 Bruksanvisning SV RX9016II DAC Knappen öppnar följande fönster. Bild 74 Tvåkortsfunktion Om kryssrutan Tvåkortsfunktion är markerad krävs det att två giltiga kort används i läsaren för att den ska tillåta passage. Omedelbar upplåsning (motorlås) Ikryssad innebär kryssrutan att dörrens motorlås låser upp och ställs olåst enligt gällande motorlåsschema för denna dörr. Om kryssrutan inte är markerad låser motorlåset upp vid den första giltiga passagen (inom schemat) i dörren och förblir sedan olåst tills schemat för motorlås för denna dörr löper ut. 65

72 RX Bruksanvisning SV Funktioner på extra reläkort Öppna rullgardinsmeny för att ställa in Funktioner på extra reläkort för relä 1 till 4. De olika valen beskrivs på följande sidor. Bild 75 66

73 Bruksanvisning SV RX9016II 00 Ingen funktion Reläet används inte. 01 Tidsstyrd utg. Reläet följer "Schema för utgång". 02 Summer Följer inställningen Schema för Summer. 03 Temporär LFK Tillfällig larmförbikoppling. 04 Dörrautomatik Reläet drar först när allt är olåst, (det vill säga, när motorlås och elslutbleck har släppt). Vid Olåst enligt schema, drar reläet vid användning av öppnarknapp. 05 Dörrbladets läge Anger när dörren är stängd. 06 Security mode (motorlås) Allt är låst. 07 Open mode (motorlås) Allt är öppet. 08 Locked mode (motorlås) Daglåsning. 09 Elslutbleck Följer elslutblecksutgången. 10 Temporär LFK som inte faller vid dörr öppen för länge. 11 Sabotage Följer sabotagekontakten i DAC. 12 Permanent LFK Permanent larmförbikoppling. 13 Larmtillslagsförlarm Förvarning innan larmet slår till, vid larm. 14 Spegla blockeringsingång i zon Följer blockeringsingången i DAC vald för zonen. (Reläet drar vid sluten ingång.) 15 Balanserad UT. SABB Följer sabotagekontakten i DAC och läsare samt även sabotage på kolvkontaktsingången. 16 Balanserad UT. LARM Ger larm (reläet faller) vid forcerad dörr. (Detektorfunktion.) 17 Handikapputgång Reläet drar när ett handikappbehörigt kort dras i läsaren. 18 Summerutgång. Alltid Summerutgången är alltid aktiv. 19 Följer dagläge 67

74 RX Bruksanvisning SV 20 Dörrautomatik med IR/Radar 21 Drar på giltig utpassage 4,5 22 Drar på giltig inpassage 0,1 23 Ogiltigt kort på adresser 0, 1, 4, 5 24 Motorlåsproblem 25 Faller på dörr forcerad Återställs med dörr stängd 26 Handikapprelä med tidsstyrt frånslag Samma funktion som Handikapputgång men reläet faller efter inställd olåsttid, exempelvis 3gånger 6 sekunder. Även vid olåst dörr. 27 Speglar dag/nattläge utan motorlås Två ellås kan agera dag- och nattlåsning. Reläet följer inställningarna för motorlås, exempelvis att låsa upp vid första giltiga öppning. 28 Daglarm Reläet drar och förblir draget vid forcerad dörr. Återställs med giltigt kort. Balanserad SW DIP 6 måste vara i läge ON för att aktivering av kolvkontaktsingången ska fungera som balanserad 2k2. Se schema i bruksanvisningen till DAC. 68

75 Bruksanvisning SV RX9016II Dörrspecifikt kortformat/eget kortformat Här kan du ställa in önskat kortformat för den enskilda dörren. När du markerar kryssrutan Eget kortformat visas knappen för Magnetkortsdata. Bild 76 Klicka på knappen för att öppna fönstret Magnetkort. Bild 77 Om läsaren som är installerad vid denna dörr är av en annan typ än de övriga i systemet gör du inställningarna här. Om du behöver ändra kortformatinställningarna för hela systemet, se sidan

76 RX Bruksanvisning SV Eget systemnummer Om läsaren som är installerad på denna dörr kräver ett eget systemnummer anger du det här. Markera kryssrutan så får du fram ett fält där du kan skriva in det aktuella systemnumret. Bild 78 Om du behöver ange ett systemnummer till samtliga läsare i ditt system, se sidan 60. Schemastyrda dörrfunktioner Vissa dörrfunktioner måste vara kopplade till ett schema som talar om där de ska vara aktiva. Det gör du nedtill i fönstret Dörr med hjälp av rullgardinsmenyn för respektive funktion. Klicka på de olika dagtypsflikarna för att se hur schemat kommer att fungera olika dagar. Figure 79 70

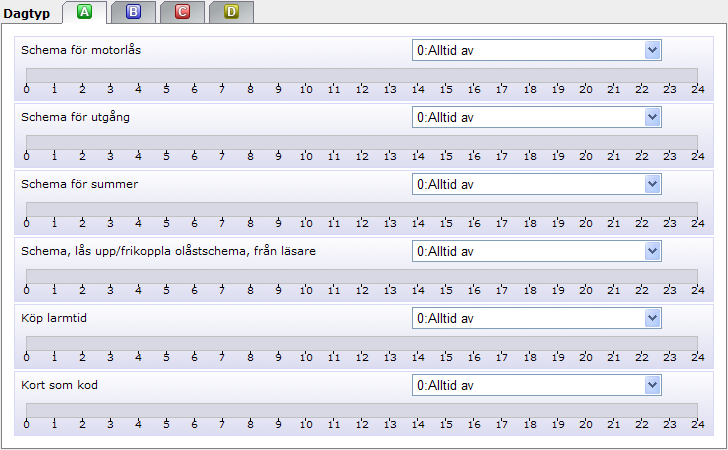

77 Bruksanvisning SV RX9016II Schema för motorlås Schemat som styr det (eventuella) motorlåset som är installerat i dörren kommer att låsa upp motorlåset enligt kryssrutan Omedelbar upplåsning i fönstret DAC. Se sidan 65. Om kryssrutan är markerad kommer dörrens motorlås att låsas upp enligt det schema du valt här. Om den inte är markerad kommer motorlåset att låsa upp vid första giltiga passage som inträffar under den schemalagda tiden och sedan förbli olåst tills schemat löper ut. Schema för utgång Om någon funktion för reläerna på det extra reläkortet har inställningen 01 Tidsstyrd utgång (se sidan 66) kommer reläet att dra när detta schema är aktivt. Du kan välja ett eller flera av reläerna 1 4 följer schemat för utgången. Schema för summer När detta schema är aktivt kommer summern, som är installerad vid dörren, att varna när dörren är öppen för länge, har forcerats eller om det är problem med motorlåset. (Denna funktion kräver läsare med inbyggd summer, eller att läsaren är ansluten till en extern summer.) Schema, lås upp/frikoppla olåstschema, från läsare Det här schemat anger när det är möjligt att använda en knappsatskod tillsammans med ett kort för att ställa en dörr olåst, eller förhindra en dörr från att följa sitt olåstschema, se sidan 41 och 43 för mer information om dessa funktioner. Köpa larmtid Schemat avgör när det är tillåtet att stänga av larmet under en förutbestämd period. Funktionen är praktisk vid övertidsarbete vid tider när lokalerna normalt är larmade. För att ställa in hur länge man tillfälligt kan stänga av larmet, se sidan 64. Kort som kod Här väljer du ett schema för när man ska kunna använda funktionen Kort som kod. I Systemdata anger du hur många siffror som då ska anges. När funktionen är aktiv visas både kort- och knappsatssymbolen på läsaren, på samma sätt som när den vanliga dörrkoden är aktiv. Funktionen kan kombineras med PIN-kod under förutsättning att minst 5 siffror anges som kortkod. 71

78 RX Bruksanvisning SV Information till nya kortanvändare När du kommer till en dörr med kortläsare, kan kortläsaren visa följande indikeringar: Grön gubbe Gul pil/kort Gul pil/kort + Knappsats Dörren är olåst och du kan passera utan att använda ditt kort. Presentera kortet i kortläsaren. Om det är en magnetkortsläsare ska den svarta remsan vara inåt och åt höger. Presentera kortet eller slå den fyrsiffriga dörrkoden på knappsatsen. Efter att du presenterat kortet eller slagit in en dörrkod kommer läsaren att visa en av följande tre symboler: Grön gubbe Röd gubbe Knappsats Dörren är olåst och du kan passera. Du har inte tillträde till dörren kortet är ogiltigt eller så har du angett fel dörrkod. (Larmet kan vara aktiverat.) Slå din personliga kod (PIN) på knappsatsen grön gubbe ska tändas. Om röd gubbe tänds har du slagit fel PIN. 72

79 Bruksanvisning SV RX9016II Kort som kod När Kort som kod används visar displayen följande indikeringar: Gul pil/kort + Knappsats Slå in ditt kortnummer på knappsatsen. Efter att du slagit in ditt kortnummer kommer läsaren att visa en av följande tre symboler: Grön gubbe Röd gubbe Knappsats Tvåkortsfunktion Dörren är olåst och du kan passera. Du har inte tillträde till dörren kortet är ogiltigt eller så har du angett fel kortnummer. (Larmet kan vara aktiverat.) Slå din personliga kod (PIN) på knappsatsen grön gubbe ska tändas. Om röd gubbe tänds har du slagit fel PIN. När Tvåkortsfunktion används krävs det att två giltiga kort presenteras för att dörren ska låsa upp och displayen visar följande indikeringar: Gul pil/kort Presentera kort 1. Efter att du presenterat kort 1 kommer läsaren att visa en av följande tre symboler: Grön fyrkant blinkar Presentera kort 2. Röd gubbe Knappsats Du har inte tillträde till dörren kortet är ogiltigt. (Larmet kan vara aktiverat.) Slå din personliga kod (PIN) på knappsatsen. Om röd gubbe tänds har du slagit fel PIN. När båda korten presenterats (och eventuella PIN-koder angetts): Grön gubbe Dörren är olåst och du kan passera. 73

80 RX Bruksanvisning SV Användning av funktionskort Använda larmkort för att slå av eller på larmet vid en kortläsare En dörr med kortläsare som styr en larmanläggning har en symbol i form av en "fyrkant". Den är till för att visa larmstatus och om den röda tänds när du använder kortet är lokalen larmad. Du nekas då tillträde av läsaren. (Läsaren kan även vara inställd så att den alltid visar larmstatusen.) Kort som har behörigheten Larm kan användas för att slå på/av larmet genom att du utför en larmmanöver. När du kommer till fastigheten/zonen och larmet ska slås av: När du presenterar ditt kort visar statusindikeringen rött. Tryck A, presentera larmkortet och tryck din PIN kod. A+kort+PIN Statuslampan växlar nu till grönt. Larmet är avstängt och du kan få tillträde genom att presentera ditt kort. (Läsaren kan vara inställd så att dörren låses upp i och med att du larmar av. Den kan även vara inställd så att den larmar av när du använder ditt larmkort för passage.) När du lämnar fastigheten/zonen och larmet ska slås på: När du presenterar ditt kort visar statusindikeringen grönt. Tryck B, dra larmkortet och tryck din PIN kod. B+kort+PIN Statuslampan växlar till rött. Tänk på att: Din PIN kod är personlig och skall inte förvaras tillsammans med kortet. 74

81 Bruksanvisning SV RX9016II Ställ in/ta bort en tillfällig dörrkod med ett vaktmästarkort En dörrkod per kort kan vara aktiv, med maximalt 50 koder på samma gång. Välja och aktivera den tillfälliga dörrkoden Tryck 1A, presentera vaktmästarkortet och ange önskad dörrkod. 1A+kort+dörrkod Dörrkoden gäller tills den avaktiveras. Exempel: För att aktivera dörrkod 5379, tryck 1A+kort+5379 Avaktivera den tillfälliga dörrkoden Tryck 1B och presentera vaktmästarkortet. 1B+kort Dörren återgår till den schemalagda funktionen. Avaktivera den tillfälliga dörrkoden vid en bestämd tid Den tillfälliga dörrkoden slutar gälla när vaktmästarkortet blir ogiltigt. Du kan använda den funktionen för att avaktivera den tillfälliga dörrkoden vid en tidpunkt som du väljer. Allt du behöver göra är att skapa ett schema för vaktmästarkortet med två tidsperioder som gör att kortet blir ogiltigt i minst en minut, till exempel: Period 1 = 00:00 23:56 Period 2 = 23:58 23:59 Med ovanstående tider kommer vaktmästarkortet att bli ogiltigt i en minut kl 23:57 (kortet är giltigt till och med 23:56 och blir giltigt igen kl 23:58). Eftersom den tillfälliga dörrkoden blir inaktiv när vaktmästarkortet blir ogiltigt kommer den tillfälliga dörrkoden att avaktiveras kl 23:57. Du kan naturligtvis välja andra tider så att den tillfälliga dörrkoden slutar fungera när du vill det. Om du till exempel vill att den tillfälliga dörrkoden ska sluta fungera kl sju på kvällen, välj följande schemainställningar för vaktmästarkortet: Period 1 = 00:00 18:59 Period 2 = 19:01 23:59 75

82 RX Bruksanvisning SV Hur man ställer dörren olåst från läsaren Kryssrutan Lås upp från läsare 2A måste vara markerad i kortregistret och den aktuella dörren måste ha tider angivna i inställningen Schema, lås upp/frikoppla olåstschema, från läsare. Uppfylls dessa två krav kan dörren ställas olåst, antingen tills schemat för dörren låser den igen eller under den begränsad tid som du själv väljer och anger via knappsatsen. Låsa upp dörren utan att begränsa tiden Tryck 2A, presentera kortet och avsluta genom att trycka A. 2A+kort+A Den gröna gubben tänds. Dörren förblir olåst tills ett schema låser den igen. Låsa upp dörren en begränsad tid Du kan ange en tid i minuter eller timmar. För att systemet ska veta om det är minuter eller timmar anger du minuter med en inledande nolla. Maximal upplåsningstid är åtta timmar. För att ställa dörren olåst i fem minuter: Tryck 2A, presentera kortet och avsluta med att trycka 05A minuter kan anges.) 2A+kort+05A Den gröna gubben tänds och dörren kommer att vara olåst i fem minuter. För att ställa dörren olåst I en timme: Tryck 2A, presentera kortet och avsluta med att trycka 1A. (1 8 timmar kan anges.) 2A+kort+1A Den gröna gubben tänds och dörren kommer att vara olåst i en timme. Återställa dörren till gällande schema Tryck 2B och presentera kortet. 2B+kort Om dörren låses, enligt schema, släcks den gröna gubben. 76

83 Bruksanvisning SV RX9016II Hur man låser en dörr som är olåst enligt schema Kryssrutan Frikoppla olåstschema 3A måste vara markerad i kortregistret och den aktuella dörren måste ha tider angivna i inställningen Schema, lås upp/frikoppla olåstschema, från läsare. Uppfylls dessa två krav kan dörren frikopplas från sitt olåstschema tills schemat upphör att gälla. Du kan även förhindra en dörr, som ännu inte låsts upp enligt ett schema, från att göra så. Låsa en dörr så att den inte längre följer sitt olåstschema Tryck 3A och presentera kortet. 3A+kort Dörren förhindras från att följa sitt olåstschema, antingen till tiden för Schema, lås upp/frikoppla olåstschema, från läsare löper ut eller tills en återställning med 3B är gjord. Återställa dörren så den följer sitt olåstschema igen Tryck 3B och presentera kortet. 3B+kort Dörren återgår till att följa sitt olåstschema. (En eventuell 2A-manöver innan en 3A kommer att nollställas.) Frikopplafunktionen upphör också att gälla när schemat för funktionen går ut eller gör ett kort uppehåll. 77

84 RX Bruksanvisning SV LARMINSTÄLLNINGAR Larminställningarna för ditt system ska vara gjorda av din installatör och behöver normalt inte ändras. Om ändringar krävs bör installatören kontaktas för undvikande av eventuella följdfel. Larmreläfönstret Larmreläfönstret visar vilka logghändelser som kommer att aktivera ett av tre förbestämda reläer i centralenheten och hur länge. Öppna fönstret genom att välja Larmrelän i menyn System. Bild 80 Fältet Reläutgång visar vilken reläutgång som är knuten till händelsen (0 innebär att inget relä är knutet till händelsen). Fältet Aktiv i sec. specificerar hur länge reläet är aktivt efter att händelsen inträffat ( sekunder). Om tiden för reläets aktiva period är 0 sekunder kommer händelsen att kräva en kvittering innan reläet återställs. 78

85 Bruksanvisning SV RX9016II Manuell kvittering av larm Om fältet Aktiv i sec. för en händelse är satt till 0 sekunder återställs inte larmet och reläet faller inte innan larmet är manuellt kvitterat av en operatör. Du kan kvittera larm genom att klicka på den blinkande ikonen i huvudfönstret (en gul triangel med ett utropstecken). Central larmförbikoppling En av de förbestämda logghändelserna är larmmanöver vilket innebär att du kan slå på/av ett larm från läsaren. Om detta är knutet till exempelvis relä 1, kan reläet inte användas till något annat. När larmmanövern utförs vid någon DAC med inställning för larmmanöver, kommer reläet i centralenheten att aktiveras/avaktiveras. I fältet anger du vilket relä (1 3) i centralenheten som ska användas för larmförbikopplingen. Då väljer du även Blockeringsingång i rullgardinsmenyn Programmerbar ingång. Sitter ditt reläkort i en DAC behöver du inte ändra något här. Bild 81 Programmerbar ingång RX har en ingång som kan ställas in för en av tre funktioner. Lås alla dörrar, Lås upp alla dörrar eller Blockeringsingång (ställ in/ta bort den centrala larmmanövern). För att välja den funktion du vill att ingången ska utföra, öppna rullgardinsmenyn Programmerbar ingång och klicka på en av funktionerna. Bild 82 De olika funktionerna är: Fri ingång när ingången ändras genereras en logg Lås alla dörrar när ingången aktiveras låses alla dörrar och alla kort blockeras Lås upp alla dörrar när ingången aktiveras låser systemet upp alla dörrar Blockeringsingång används när man väljer att kontrollera larmen via ett reläkort i centralenheten. 79

86 RX Bruksanvisning SV Fönstret larmzon OBS! Inställningarna i larmzonsfönstret är knutna till delar av systemet som endast ska ändras av installatören eftersom de kan påverka funktionen i byggnadens inbrottsskydd. Välj Larmzon från menyn System. Bild 83 Larmzonerna i systemet avgör vid vilket relä som respektive läsare ska utföra larm på/av funktionen. Läsaren för respektive dörr kan ställas in enligt följande: Ej ansluten kan inte utföra larmmanöver, ingår inte i larmzonen. DAC 1 16 utför larmfunktionen på ett larmrelä i vald DAC. Centralenhet utför larmfunktionen på ett relä i centralenheten. 80

87 Bruksanvisning SV RX9016II Ställa in funktionen för larmmanöver vid respektive dörr Det krävs ett reläkort för att styra larm via en DAC420/430 eller via centralenheten och på reläkortet finns larmingången. I rullgardinsmenyn till höger om de dörrar som ingår i larmzonen väljer du den larmenhet som har reläkortet installerat, Centralenhet eller DAC Dörrar som inte ingår anges som Ej ansluten, de går då inte att använda för en larmmanöver. Däremot blir de blockerade när larmet är aktivt, om du inte markerat kryssrutan Ej block. Bild 84 Har du angett att larmförbikopplingen ska ske via ett reläkort i centralenheten kan du även välja om blockeringsingången ska blockeras eller inte av larmblockeringsingången i centralenheten. När läsaren är blockerad tillåts inte passage. Är reläkortet placerat i en DAC får du tillgång till en mängd övriga inställningar, som gäller samtliga läsare med samma DAC som larmenhet. Bild 85 Puls 1-2 sekunders puls på LFK-reläet vid larmmanöver. Inverterad larmingång ger omvänd funktion på ingången. Ständig statusvisning statusen visas oavsett läge. Avlarmning vid giltig passage ett giltigt larmkort stänger av larmet när kortet presenteras, utan att en larmmanöver utförs. Lås upp vid larmmanöver en larmmanöver låser även upp dörren för passage, utan att kortet behöver presenteras igen. Blockera ej utpassage gör det möjligt att lämna ett larmat område, via läsare eller öppnarknapp. När du markerar Larm TILL kommer en aktivering av larmingången att slå på larmet. När du markerar Larm TILL/FRÅN kommer en aktivering deaktivering av larmingången att slå på larmet om det är av, och slå av det om det är på. 81

88 RX Bruksanvisning SV Bild 86 För övriga dörrar i samma DAC finns endast ett val, om blockeringsingången (ingång 3 på reläkortet i DAC 420/430) ska blockeras eller inte av larmblockeringsingången i den larmstyrande DAC, i detta exempel i DAC 1. Dörrar som inte berörs av larmzonen behöver inte bli blockerade när larmet är aktivt. Det kan till exempel vara en ytterdörr som leder in i en entré där det finns ytterligare en dörr innan man kommer in i zonen med det aktiva larmet. Larmet stängs då av med hjälp av läsaren vid denna dörr. Bild 87 82

89 Bruksanvisning SV RX9016II ANVÄNDARE/OPERATÖRER Obs! Termen användare och operatör betyder samma sak en person som kan logga in till RX-programmet. Du kan ha upp till fem olika användare/operatörer i systemet men endast en, Användare 1, har full behörighet till RX-programmet och behörighet att göra samtliga ändringar (vid leverans kallas Användare 1 för master). Ändra operatörsnamn och lösenord Välj Användare i menyn System. Bild 88 Första gången du öppnar fönstret finns endast master och det finns inga lösenord. Det första du bör göra är att ändra Användarnamn till ditt eget och lägga till ett lösenord för att få ett säkrare system. Radera namnet master från fältet Användarnamn och skriv in ett nytt nam. Ange sedan önskat lösenord i fälten: Lösenord och Upprepa lösenordet. När du skriver in text i lösenordsfälten visas det, av säkerhetsskäl, endast som punkter. Observera att både Användarnamn och Lösenord är skiftlägeskänsliga. När du är klar med dina ändringar klickar du på ändringarna och stänga fönstret. för att spara 83

90 RX Bruksanvisning SV Lägga till en ny användare/operatör Välj Användare från menyn System. Skriv in ett Användarnamn i nästa lediga fält och ange sedan användarens lösenord i fälten Lösenord och Upprepa lösenordet. Bild 89 Klicka på för att spara dina ändringar och stänga fönstret. När du lägger till en ny användare får de endast tillgång till en begränsad del av RX-programmet och databasen. Användare 2 5 har en begränsad behörighet som är tillräcklig för personer som hanterar kort i systemet. Dessa användare har tillgång till skärmen Person/Kort och kan skapa, ändra och ta bort kort och kortinnehavare. När ett kort skapas kan den begränsade användare välja vilka behörigheter kortinnehavaren ska ha i olika dörrar genom att använda befintliga scheman, men hon/han kan inte skapa nya scheman eller ändra befintliga. De enda en begränsad användare kan öppna under meny System är Ställ system klockan och Skapa backup. Begränsade användare har inte tillgång till fliken Dörr och kan därför inte ändra några dörrinställningar. 84

91 Bruksanvisning SV RX9016II ÄNDRA IP-ADRESS MANUELLT Det finns två olika sätt att göra detta på och båda använder sig av Telnet Konfigurera Telnet Starta HyperTerminal genom att klicka på Start Alla program Tillbehör Kommunikation HyperTerminal. Bild 90 Svara Ja på frågan som kommer upp. Bild 91 Skriv in ett namn för din anslutning och välj en ikon, klicka sedan på OK. Vi har valt att kalla anslutningen för coom1. 85

92 RX Bruksanvisning SV Bild 92 I fönstret som då kommer upp väljer du hur enheten ansluts med hjälp av rullgardinsmenyn Anslut med. Där väljer du den kommunikationsport som RX är ansluten till, i vårt exempel Com 1. Bild 93 Då släcks de övriga fälten ner eftersom de inte är relevanta längre. Klicka sedan på OK. 86

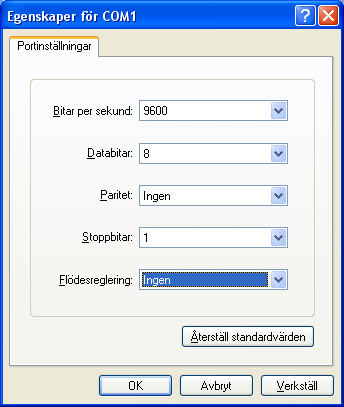

93 Bruksanvisning SV RX9016II Bild 94 Du måste även ändra inställningarna för kommunikationsporten. Inställningarna ska vara enligt följande. Bitar per sekund 9600 Databitar 8 Paritet Ingen Stoppbitar 1 Flödesreglering Ingen Nu är du klar och kan kommunicera med RX med hjälp av programmet HyperTerminal via den anslutna seriekabeln eller via DOS-prompten. Ändra IP-adress med datorn direktansluten Börja med att ansluta datorn direkt till RX med hjälp av en seriekabel. Starta sedan Telnet genom att klicka på Start -> Alla program -> Tillbehör - > Kommunikation -> HyperTerminal -> [namnet på anslutningen]. 87

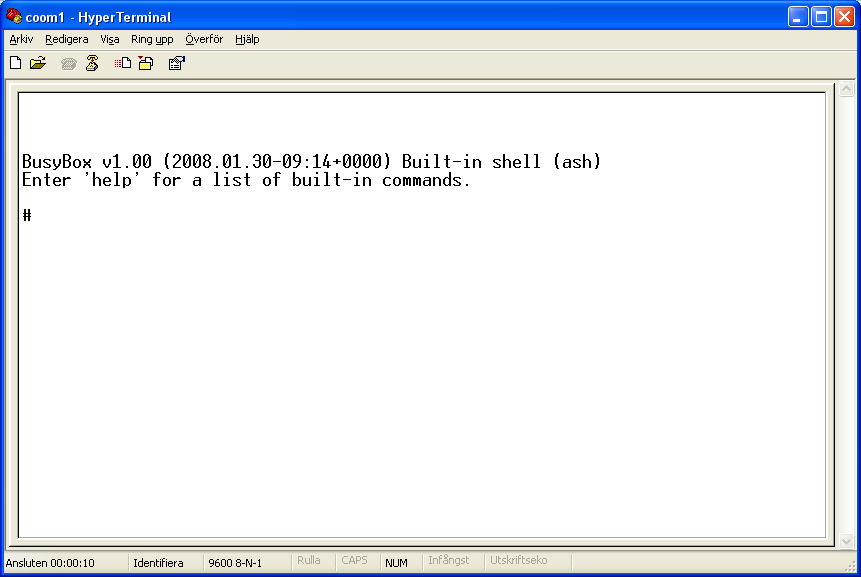

94 RX Bruksanvisning SV Bild 95 Trycker du på Enter visas texten i bilden ovan. Skriv in följande: nv set ip [önskad IP-adress] Tryck sedan på Enter. På den nya raden skriver du reboot och trycker på Enter igen. (Om du är ansluten via Ethernet kommer du att få ett meddelande om att anslutningen bröts.) 88

95 Bruksanvisning SV RX9016II De nya inställningarna skickas nu ut till RX och du kan följa förloppet på skärmen. Bild 96 Ändra IP-adress via DOS-prompten Sätt DIP1 & 6 i lägen ON. Starta en DOS-prompt genom att klicka på Start och välja Kör Bild 97 Skriv in cmd och klicka på OK. 89

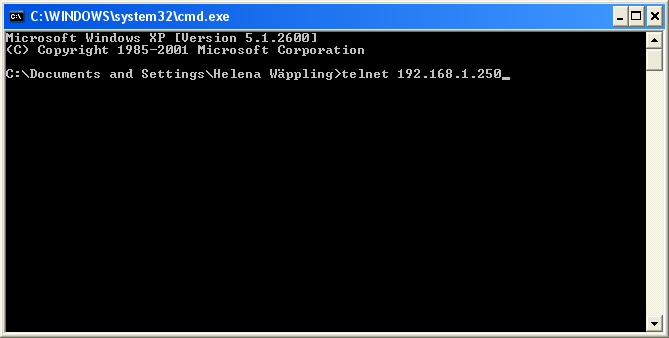

96 RX Bruksanvisning SV Bild 98 I fönstret som öppnas skriver du: telnet [aktuell IP-adress] (i exemplet ovan är IP-adressen ) och trycker på Enter. I och med detta startar Telnet och du kan göra som tidigare beskrivet. 90

97 Bruksanvisning SV RX9016II FIRMWAREUPPDATERING Firmware är en programvara som finns i hårdvaran. Eftersom ASSA ständigt vidareutvecklar sina produkter behöver den ibland bytas ut för att hårdvaran ska fungera optimalt. Under en uppdatering fungerar inte läsarna så passa på vid en tidpunkt när det inte finns personal som behöver tillträde till lokalerna. Klicka på Firmwareuppdatering under System. Eftersom en uppdatering tömmer hela minnet i RX-centralen uppmanas du till att göra en backup av din databas innan du fortsätter. Vänta några sekunder för att få upp fönstret för backup och gör sedan enligt beskrivningen på sidan 49. När detta är klart klickar du på OK i fönstret som uppmanar till backup. Bild 99 Använd knappen i fönstret som visas för att bläddra fram till din nya firmwarefil. (Det är en zip-fil och den ska inte packas upp innan.) Klicka sedan på. Nu skickas den nya programvaran ut till RX-centralen och alla anslutna läsare börjar blinka. Efter ett tag får du även upp en nedräkningssida i din browser. När den har räknat ner slutar läsarna att blinka och uppdateringen är klar, i och med detta startar RX om. Du kan nu starta om RX och återställa databasen enligt beskrivningen på sidan
