1 NY TEKNIK MED GRÖN ENERGI - passar för värmesystem överallt Magnetisk panna installerad i alla fläktkonvektorer - inga externa enheter behövs! A c t i v e G r e e n S w e d e n A B

2 Driftsgränser Ny teknik som kan försörja alla värmesystem Magnetisk panna installerat i samtliga fläktkonvektorer Lägsta ingående vattentemperatur till magnetisk panna + 5 C Högsta utgående vattentemperatur från magnetisk panna + 85 C Modell Kalibrering Material Energi naturlig cirkulation Elförsörjning Elförbrukning Strömförsörjning Uteffekt kwh Uteffekt W/h Elektrisk spänning Magnetisk panna position (s) Värmepanna (S) Brons/koppar Typ: magnetisk 20V/50/60Hz 80 V 400 V/50 Hz AC 0,64/0,86/,08/,/kWh W 640/860/080/00/Watt 4,48 kw/6,02 kw/9,72 kw/,7 kw/h 4480/6200/9720/700/W/h W 640/2,8 A/ V W 860/,5 A/ V W080/4, A/ V W 00/4, A/ V Kelvin Från K 278,5 upp till K 58,5 Pascal Pa /Pa Värmekapacitet Celsius +5 C C - Fahrenheit - F 4 - F 86 Röranslutning Vatten in/ut /4 / /4 /tum Pumpcirkulation Pumplyft 5 m Minsta vattenflöde l/min: Tryck/bar 2/ Nettodimension 80 mm/80 mm/6 mm 200 mm/00 mm/6 mm Nettovikt 4,5/5,5/7,5/8 kg 2 A c t i v e G r e e n S w e d e n A B

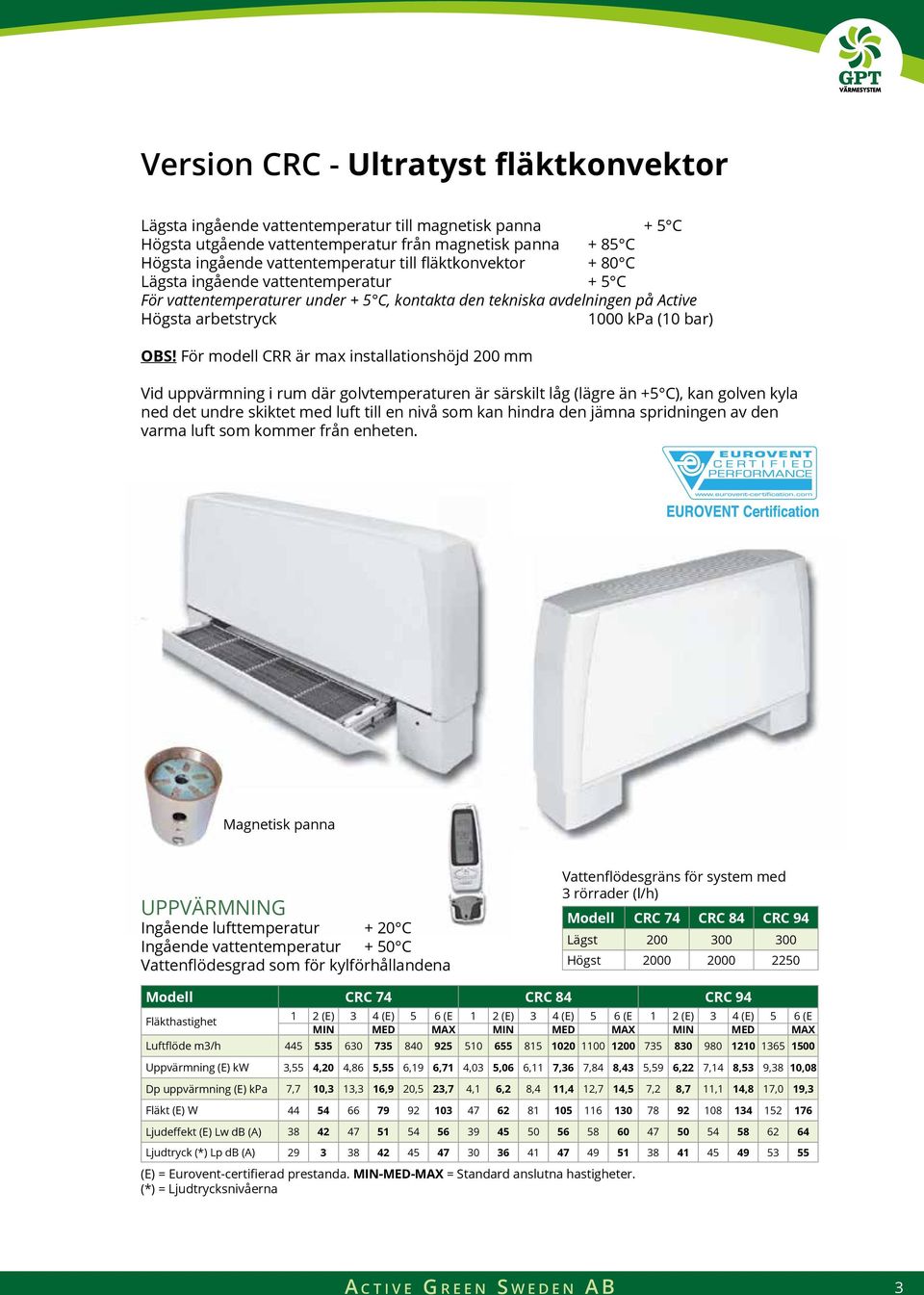

3 Version CRC - Ultratyst fläktkonvektor Lägsta ingående vattentemperatur till magnetisk panna + 5 C Högsta utgående vattentemperatur från magnetisk panna + 85 C Högsta ingående vattentemperatur till fläktkonvektor + 80 C Lägsta ingående vattentemperatur + 5 C För vattentemperaturer under + 5 C, kontakta den tekniska avdelningen på Active Högsta arbetstryck 000 kpa (0 bar) OBS! För modell CRR är max installationshöjd 200 mm Vid uppvärmning i rum där golvtemperaturen är särskilt låg (lägre än +5 C), kan golven kyla ned det undre skiktet med luft till en nivå som kan hindra den jämna spridningen av den varma luft som kommer från enheten. Magnetisk panna Vattenflödesgräns för system med rörrader (l/h) UPPVÄRMNING Modell Ingående lufttemperatur + 20 C Ingående vattentemperatur + 50 C Vattenflödesgrad som för kylförhållandena Modell CRC 74 CRC 74 CRC 84 CRC 94 Lägst Högst CRC 84 2 (E) MIN 4 (E) MED 5 6 (E MAX 2 (E) MIN Luftflöde m/h Uppvärmning (E) kw,55 4,20 4,86 5,55 6,9 6,7 4,0 5,06 6, 7,6 7,84 8,4 5,59 6,22 7,4 8,5 9,8 0,08 Dp uppvärmning (E) kpa 7,7 Fläkt (E) W Ljudeffekt (E) Lw db (A) Ljudtryck (*) Lp db (A) ,, 6,9 20,5 2,7 4 (E) MED CRC 94 Fläkthastighet 5 6 (E MAX (E) MIN 80 4 (E) MED 5 6 (E MAX , 6,2 8,4,4 2,7 4,5 7,2 8,7, 4,8 7,0 9, (E) = Eurovent-certifierad prestanda. MIN-MED-MAX = Standard anslutna hastigheter. (*) = Ljudtrycksnivåerna Active Green Sweden AB

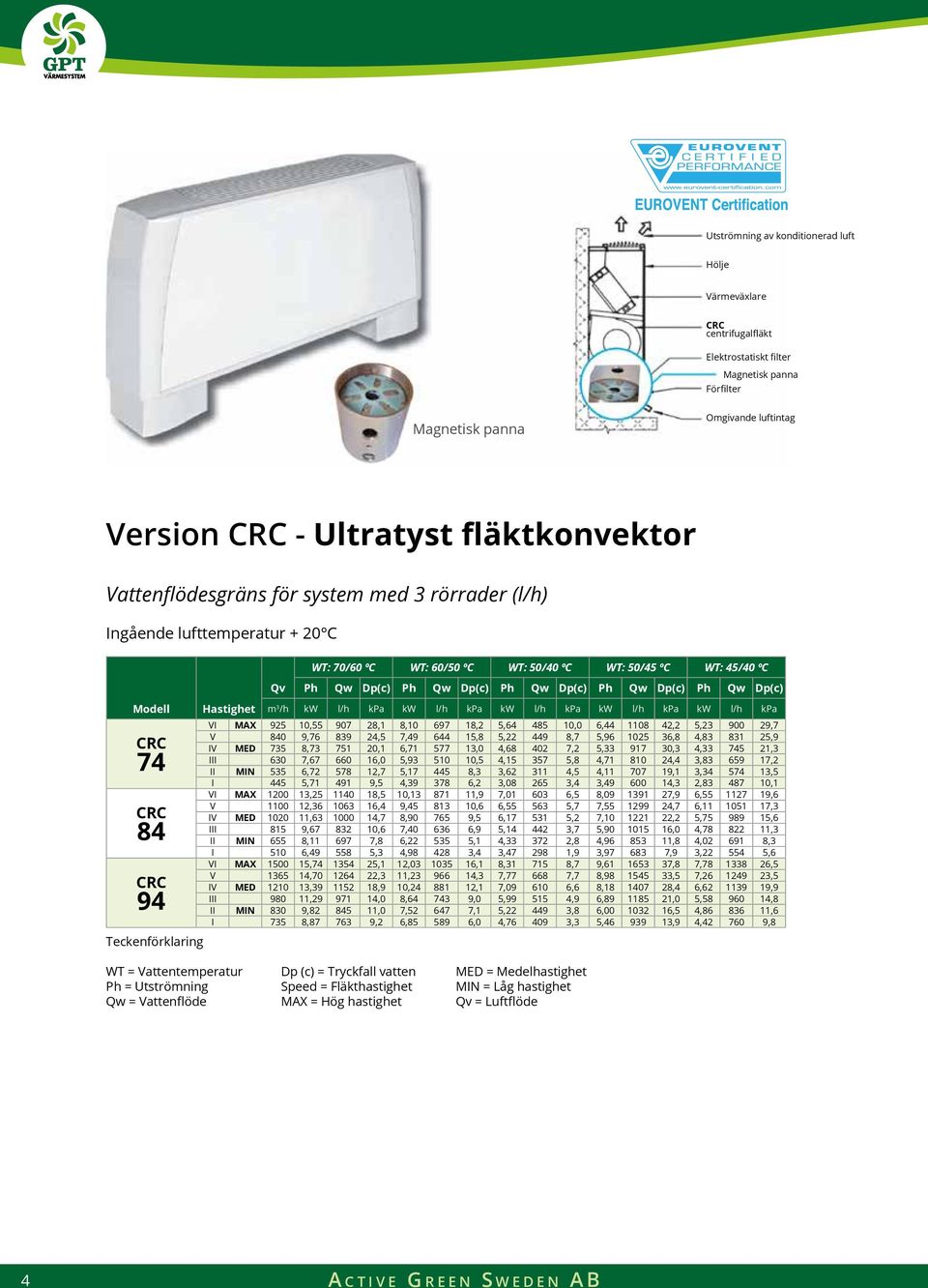

4 Utströmning av konditionerad luft Hölje Värmeväxlare CRC centrifugalfläkt Elektrostatiskt filter Magnetisk panna Förfilter Magnetisk panna Omgivande luftintag Version CRC - Ultratyst fläktkonvektor Vattenflödesgräns för system med rörrader (l/h) Ingående lufttemperatur + 20 C Modell CRC 74 CRC 84 CRC 94 Teckenförklaring Hastighet Qv WT: 70/60 ºC WT: 60/50 ºC WT: 50/40 ºC WT: 50/45 ºC WT: 45/40 ºC Ph Qw Dp(c) Ph Qw Dp(c) Ph Qw Dp(c) Ph Qw Dp(c) Ph Qw Dp(c) m /h kw l/h kpa kw l/h kpa kw l/h kpa kw l/h kpa kw l/h kpa VI MAX 925 0, , 8, ,2 5, ,0 6, ,2 5, ,7 V 840 9, ,5 7, ,8 5, ,7 5, ,8 4,8 8 25,9 IV MED 75 8, , 6,7 577,0 4, ,2 5, 97 0, 4, 745 2, III 60 7, ,0 5,9 50 0,5 4,5 57 5,8 4, ,4, ,2 II MIN 55 6, ,7 5, ,,62 4,5 4, 707 9,,4 574,5 I 445 5,7 49 9,5 4,9 78 6,2,08 265,4, , 2, , VI MAX 200, ,5 0, 87,9 7,0 60 6,5 8, ,9 6, ,6 V 00 2,6 06 6,4 9,45 8 0,6 6, ,7 7, ,7 6, 05 7, IV MED 020, ,7 8, ,5 6,7 5 5,2 7, ,2 5, ,6 III 85 9, ,6 7, ,9 5,4 442,7 5, ,0 4,78 822, II MIN 655 8, 697 7,8 6, , 4, 72 2,8 4,96 85,8 4, , I 50 6, , 4,98 428,4,47 298,9, ,9, ,6 VI MAX 500 5, , 2,0 05 6, 8, 75 8,7 9,6 65 7,8 7, ,5 V 65 4, ,, , 7, ,7 8,98 545,5 7, ,5 IV MED 20,9 52 8,9 0, , 7, ,6 8, ,4 6,62 9 9,9 III 980, ,0 8, ,0 5, ,9 6, ,0 5, ,8 II MIN 80 9,82 845,0 7, , 5,22 449,8 6, ,5 4,86 86,6 I 75 8, ,2 6, ,0 4,76 409, 5,46 99,9 4, ,8 WT = Vattentemperatur Ph = Utströmning Qw = Vattenflöde Dp (c) = Tryckfall vatten Speed = Fläkthastighet MAX = Hög hastighet MED = Medelhastighet MIN = Låg hastighet Qv = Luftflöde 4 A c t i v e G r e e n S w e d e n A B

5 Version CRC MV Dimensioner, vikt, vatteninnehåll Röranslutningar till vänster Vattenutlopp Vatteninlopp Tillval fötter Dimensioner (mm) Modell 2 4 A C Z Vikt (kg) Vikt med emballage Modell Vikt utan emballage Vatteninnehåll (liter) Modell 2 4 0,4 0,5 0,8, Active Green Sweden AB 5

6 Konstruktion Ytterhölje Tillverkad i stabilt syntetmaterial i hörnsektionerna och med galvaniserad och målad front i stål. Toppgallret i plast har fasta lameller och är vändbart för att kunna distribuera luften i två olika riktningar. Standardfärger Hörnsektioner och toppgaller: Pantone Cool Grey C (ljusgrå) Frontplåt: RAL 900 (vit) Andra färger på begäran. Innerhölje Tillverkad av mm galvaniserat stål isolerad med polyolefinskum (PO) (klass M). Filter Cellindelat tyg i polypropen, tvättbart. Filterramen i galvaniserat stål sitter i en plastskena som är fäst i innerstrukturen för enkel insättning och borttagning av filtret. Filtret hightlighted/markeras? Täcks? genom en plastfrontlucka med samma färg som toppgallret. Fläktaggregat Den tangentiella fläkten är uppbyggd av två fläkthöljen: ett externt i PVC och ett internt i hålad, formad stål. Fläkten har en ytterdiameter på 20 mm, vilket motsvarar rörens längd. Fläktbladen är konkava och placerade i en spiralform längs hela fläkten. Elmotor Enfasmotor med tre hastigheter, kopplad till kondensator. Motorn är monterad på sealed for life (förslutna) kullager och vibrationsdämpare och självsmörjande fästen. Internt värmeskydd med automatisk återställning, skyddsklass IP 20, klass B. 6 Rör Tubrör av koppar och aluminiumlameller, mekaniskt fästade på röret genom expansionsprocess. Röranslutning med två ½ tums BSP invändig gänga och /8 tum BSP dränerings/avluftningsnipplar. Röret är inte lämpligt för användning i korrosiv atmosfär. Anslutningarna sitter på vänster sida och är vända mot enheten. På begäran kan vi leverera enheten med anslutningarna på höger sida: detta måste anges i beställningen eftersom det inte kan ändras på plats vid installationen. Kondensuppsamlingstråg Tillverkad av plast (ABS UL94 HB) och monterad på innerhöljet. Ytterdiametern på avledningsröret för kondens är 5 mm. Tillbehör och kontroller Se hemsidan där du kan hämta ner tillverkarens produktkatalog. Active Green Sweden AB

7 Introduktion Elektrofiltret CRYSTALL ACTIVE matchar behovet av bättre luftkonditionering både vad gäller utrymme och design. Med filtret kombineras de olika stadierna av lufthantering i en anordning. Tack vare det nya patenterade filtret (effektivitet kompatibel med den nya standarden UNI 254), elimineras luftföroreningar som cigarettrök, damm (PM0, PM2,5), pollen och de flesta biologiska organismer. För att uppnå bästa klimatförhållande tillförs ingen friskluft, vilket också ger energibesparingar. Funktion elektrofilter CRYSTALL ACTIVE Luft utan partiklar < μm Utlopp ren luft FAS Uppsamlingsyta Positiv pol (anod) När den förorenade luften passerar genom det mekaniska förfiltret (Fas ) elimineras partiklar 50 μm (pulver, insekter, etc.). Därefter utsätts de minsta partiklarna (50 0,0 μm) för ett intensivt jonisk fält som magnetiserar partiklarna (Fas 2). Elektrostatiskt filter Luft utan partiklar 50 μm Förfilter De laddade partiklar som passerar genom den andra filtersektionen, trycks tillbaka av den positiva polen och dras till uppsamlingsytan av ett starkt påverkande magnetfält (Fas ). Inlopp förorenad luft Luften som strömmar ut från enheten är fri från förorenande partiklar. FAS 2 FAS Polariserad elektrod Joniskt fält Eliminering av de största partiklarna A c t i v e G r e e n S w e d e n A B 7

8 Ny teknik som kan försörja alla värmesystem Magnetisk panna installerat i samtliga fläktkonvektorer CTP T / 4 Lägsta ingående vattentemperatur till Magnetisk panna + 5 C Högsta utgående vattentemperatur från Magnetisk panna + 70 C Magnetisk panna Modell 4 Hastighet (E) 2 (E) 4 (E) (E) 4 (E) 5 6 (E) MIN MED MAX MIN MED MAX Luftflöde m/h Uppvärmning (E) kw kw 2,0 2,90,57,99 4,90 5,5 2,44,,69 4,0 4,6 5,20 Dp uppvärmning (E) kpa kpa 0,5 5,4 2,2 25,4 4,7 7,9,7 9, 22,5 28,9 2, 8,5 Fläkt (E) W W Ljudeffekt (E) Lw db (A) db(a) Ljudtryck (*) Lp db (A) db(a) Vikt packad enhet Vikt ej packad enhet Modell Utan ventil Med ventil A c t i v e G r e e n S w e d e n A B

9 Versioner och huvudkomponenter Alla versioner är tillgängliga utan ventiler, med 2-vägsventil eller med -vägsventil. Fyra storlekar är tillgängliga i följande versioner: CVP CVP-2V CVP-V CVP-T CVP-T-2V CVP-T-V CVP-MB MB CVP-MB-2V CVP-MB-V utan infraröd fjärrkontroll och utan ventil utan infraröd fjärrkontroll med monterad 2-vägsventil utan infraröd fjärrkontroll med monterad -vägsventil med infraröd fjärrkontroll och utan ventil med infraröd fjärrkontroll med monterad 2-vägsventil med infraröd fjärrkontroll med monterad -vägsventil med kretskort och utan ventil med MB kretskort med monterad 2-vägsventil med MB kretskort med monterad -vägsventil KONSTRUKTIONSEGENSKAPER FÖR HUVUDKOMPONENTERNA Hölje Tillverkat i plast med brandskyddsklass ABS UL94 HB med höga specifikationer och högt åldringsmotstånd. Luftfilter Tvättbart syntetiskt filter, lättåtkomligt. Fläktaggregat Tillverkad av plast, tangential fläkt. Elmotor Enfasmotorn med sex hastigheter, tre är kopplade till kondensator. Motorn är monterad på sealed for life (förslutna) kullager och vibrationsdämpare och självsmörjande fästen. Internt värmeskydd med automatisk återställning, skyddsklass IP 20, klass B. Fabriksinställda hastigheter markerade med MIN, MED och MAX i tabeller nedan. Värmeväxlare rör Tubrör av koppar och aluminiumlameller, mekaniskt fästade på röret genom expansionsprocess. Röranslutning med två ½ tums BSP invändig gänga och /8 tum BSP dränerings/avluftningsnipplar. Röret är inte lämpligt för användning i korrosiv atmosfär. Anslutningarna sitter på vänster sida och är vända mot enheten. Kondensuppsamlingstråg Tillverkad av polypropen; ytterdiametern på avledningsröret för kondens är 6 mm. Installationsmall En installationsmall i kartong levereras med varje enhet för att underlätta montering på väggen. A c t i v e G r e e n S w e d e n A B 9

10 Kontroller och enheter Version CVP-T Fristående enheter: Fjärrkontrollen med infraröd strålning kan endast styra en enhet Magnetisk panna RT0 fjärrkontroll med infraröd strålning Kretskortet, monterat enligt standard på CVP-T, är inställt för olika funktioner och justeringslägen för att möta installationskraven. De olika lägena väljs genom att konfigurera DIP-switcharna på kretskortet. fläkt på/av termostatstyrning. ventil på/av termostatstyrning och kontinuerlig ventilation. ventil och samtidig ventilation på/av termostatisk kontroll. kontroll fläktdrift, beroende på rörtemperatur (T-sond cut-out, monterad), som endast kan aktiveras i uppvärmningsläge eller uppvärmnings- och avkylningsläge. automatomkopplare av driftläge med hjälp av T2-sond för vatten (tillval). årstidsomkopplare med fjärrkontakt. fläktkonvektor på/av med fjärrkontakt (fönstereller klock-kontakt). kontroll elvärmare 0 Genom att aktivera funktionen för T-sond cut-out, stannar fläkten under vintern när temperaturen i röret är under 2 C och startar åter när temperaturen når 6 C. I sommarläge, stannar fläkten när temperaturen i röret överstiger 22 C och startar när den sjunker under 8 C. Fjärrkontrollen med infraröd strålning tillåter fjärrinställning av driftparametrar för fläktkonvektorn. Fjärrkontrollen med infraröd strålning RT0 har följande funktioner: stänger av och sätter på enheten. ställer in temperatur. ställer in fläkthastigheten (låg, medium, hög eller autofläkt). Active Green Sweden AB

11 Arbetsförhållanden och luftflöde Max. ingående vattentemperatur + 70 C Min. ingående vattentemperatur + 6 C För ingående vattentemperaturer under + 5 C, kontakta den tekniska avdelningen på Active Max uppskattat tryck 000 kpa (0 bar) Installationshöjd (m) Modell 4 Min 2 Max Elektriska data motor (max. absorption) Modell 2 4 W / 50Hz A 0,6 0,6 0,2 0,2 A c t i v e G r e e n S w e d e n A B

12 Utströmning av konditionerad luft Röranslutningar till vänster Hölje Värmeväxlare CRC centrifugalfläkt Elektrostatiskt filter Förfilter Omgivande luftintag Monteringsdimensioner 2 Active Green Sweden AB

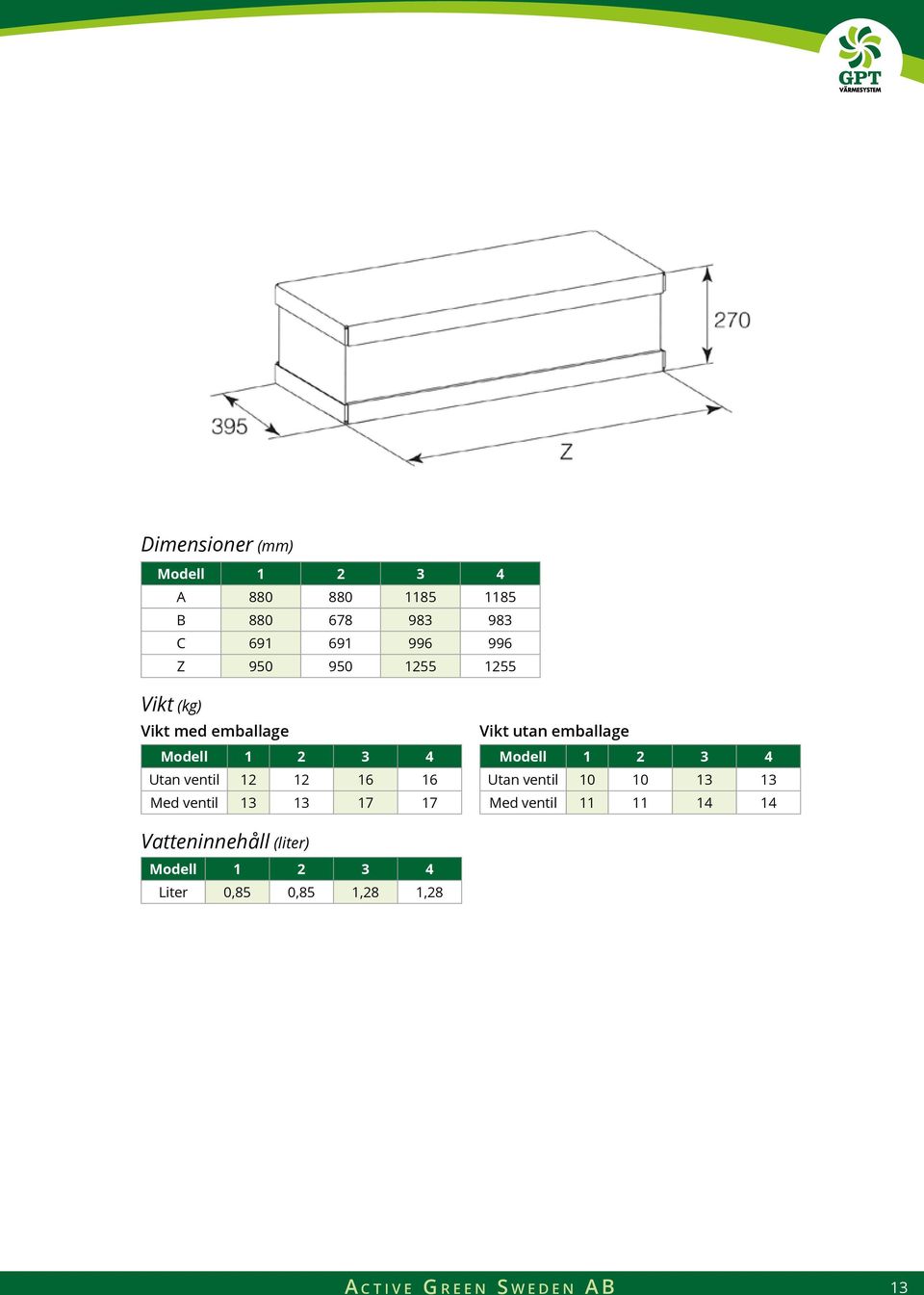

13 Dimensioner (mm) Modell 2 4 A B C Z Vikt (kg) Vikt med emballage Modell 2 4 Utan ventil Med ventil 7 7 Vikt utan emballage Modell 2 4 Utan ventil 0 0 Med ventil 4 4 Vatteninnehåll (liter) Modell 2 4 Liter 0,85 0,85,28,28 A c t i v e G r e e n S w e d e n A B
