VENETO Carisma. Fläktkonvektor CRC. Installations-, drift- och skötselanvisning. Vägg/Golvmodell MV Takmodell MO. Återförsäljare

Storlek: px
Starta visningen från sidan:

Download "VENETO Carisma. Fläktkonvektor CRC. Installations-, drift- och skötselanvisning. Vägg/Golvmodell MV Takmodell MO. Återförsäljare 2011-03-01"

Transkript

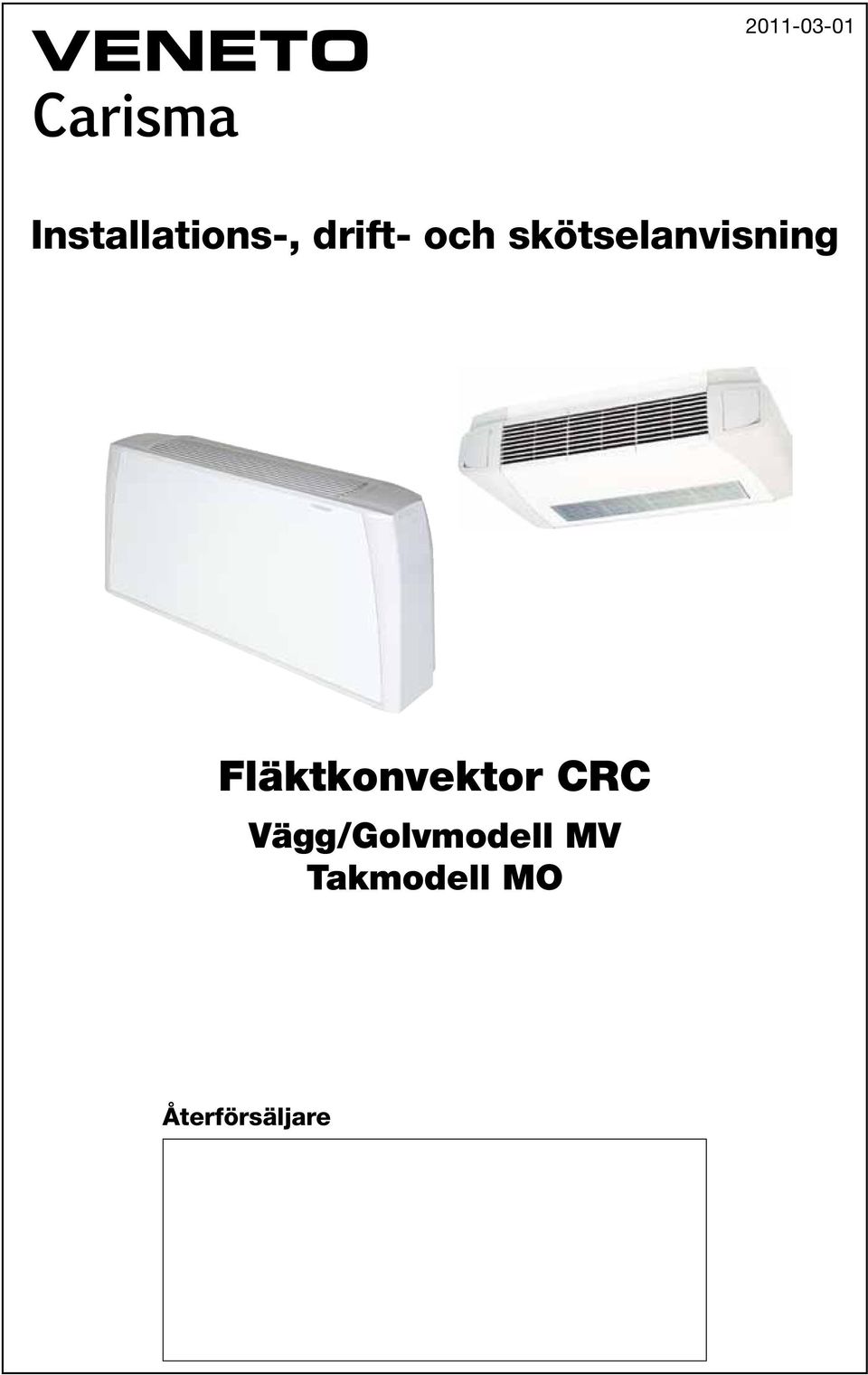

1 VENETO Carisma Installations-, drift- och skötselanvisning Fläktkonvektor CRC Vägg/Golvmodell V Takmodell O Återförsäljare

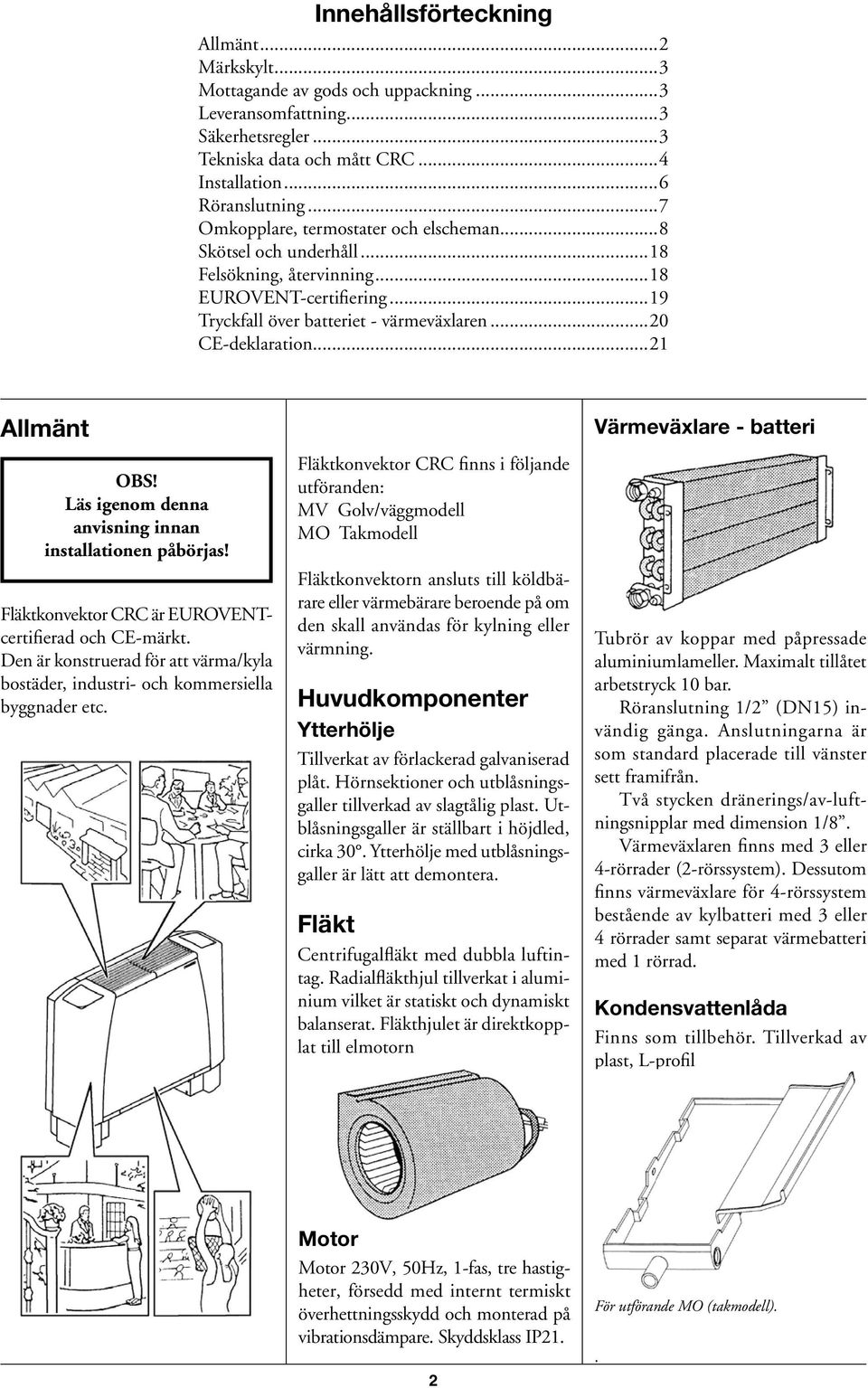

2 Innehållsförteckning Allmänt...2 ärkskylt...3 ottagande av gods och uppackning...3 Leveransomfattning...3 Säkerhetsregler...3 Tekniska data och mått CRC...4 Installation...6 Röranslutning...7 Omkopplare, termostater och elscheman...8 Skötsel och underhåll...18 Felsökning, återvinning...18 EUROVENT-certifiering...19 Tryckfall över batteriet - värmeväxlaren...20 CE-deklaration...21 Allmänt OBS! Läs igenom denna anvisning innan installationen påbörjas! Fläktkonvektor CRC är EUROVENTcertifierad och CE-märkt. Den är konstruerad för att värma/kyla bostäder, industri- och kommersiella byggnader etc. Fläktkonvektor CRC finns i följande utföranden: V Golv/väggmodell O Takmodell Fläktkonvektorn ansluts till köldbärare eller värmebärare beroende på om den skall användas för kylning eller värmning. Huvudkomponenter Ytterhölje Tillverkat av förlackerad galvaniserad plåt. Hörnsektioner och utblåsningsgaller tillverkad av slagtålig plast. Utblåsningsgaller är ställbart i höjdled, cirka 30. Ytterhölje med utblåsningsgaller är lätt att demontera. Fläkt Centrifugalfläkt med dubbla luftintag. Radialfläkthjul tillverkat i aluminium vilket är statiskt och dynamiskt balanserat. Fläkthjulet är direktkopplat till elmotorn Värmeväxlare - batteri Tubrör av koppar med påpressade aluminiumlameller. aximalt tillåtet arbetstryck 10 bar. Röranslutning 1/2 (DN15) invändig gänga. Anslutningarna är som standard placerade till vänster sett framifrån. Två stycken dränerings/av-luftnings nipplar med dimension 1/8. Värmeväxlaren finns med 3 eller 4-rörrader (2-rörssystem). Dessutom finns värmeväxlare för 4-rörssystem bestående av kylbatteri med 3 eller 4 rörrader samt separat värmebatteri med 1 rörrad. Kondensvattenlåda Finns som tillbehör. Tillverkad av plast, L-profil otor otor 230V, 50Hz, 1-fas, tre hastigheter, försedd med internt termiskt överhettningsskydd och monterad på vibrationsdämpare. Skyddsklass IP21. 2 För utförande O (takmodell)..

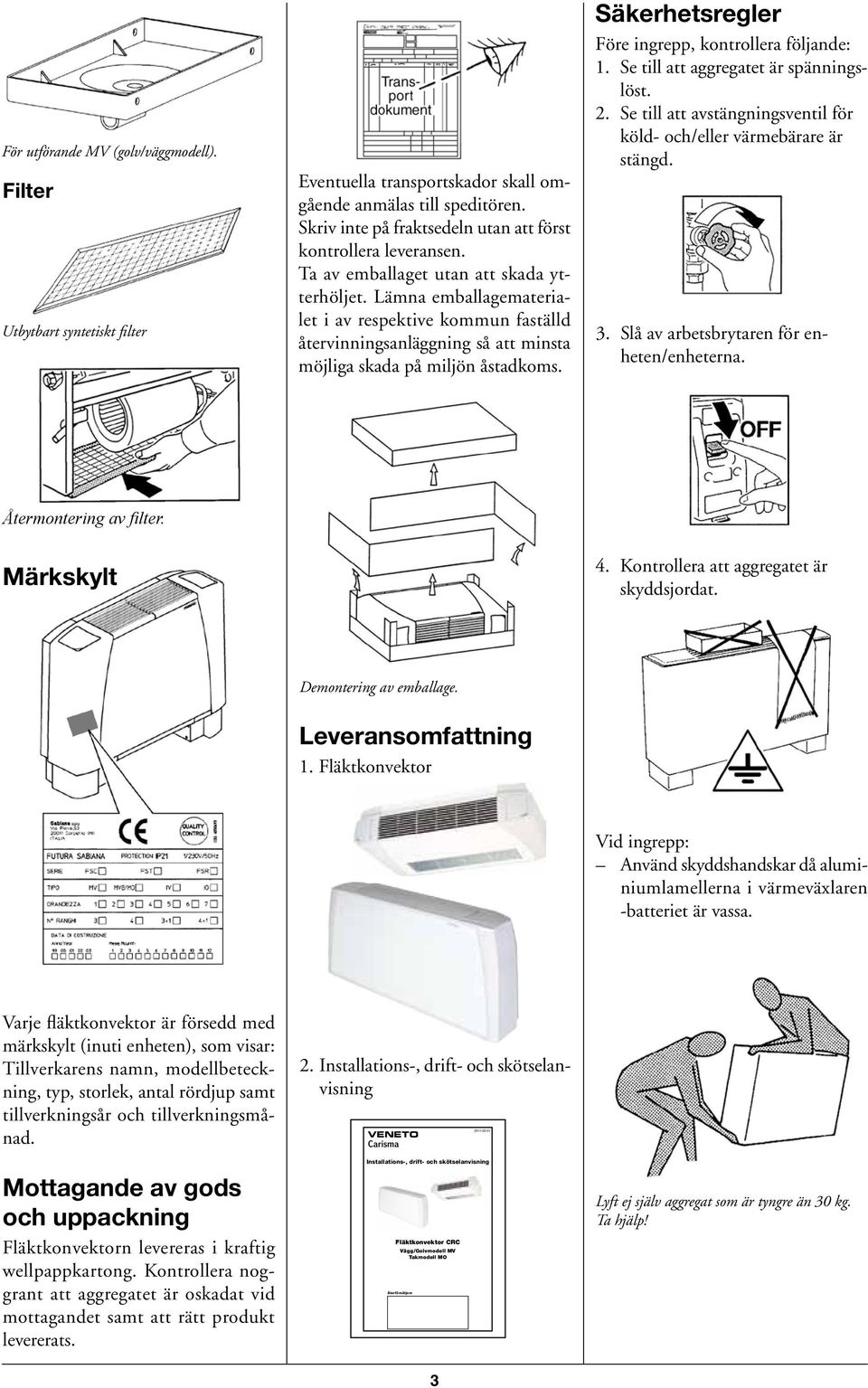

3 För utförande V (golv/väggmodell). Filter Utbytbart syntetiskt filter Eventuella transportskador skall omgående anmälas till speditören. Skriv inte på fraktsedeln utan att först kontrollera leveransen. Ta av emballaget utan att skada ytterhöljet. Lämna emballagematerialet i av respektive kommun faställd återvinningsanläggning så att minsta möjliga skada på miljön åstadkoms. Säkerhetsregler Före ingrepp, kontrollera följande: 1. Se till att aggregatet är spänningslöst. 2. Se till att avstängningsventil för köld- och/eller värmebärare är stängd. 3. Slå av arbetsbrytaren för enheten/enheterna. Återmontering av filter. ärkskylt 4. Kontrollera att aggregatet är skyddsjordat. Demontering av emballage. Leveransomfattning 1. Fläktkonvektor Vid ingrepp: Använd skyddshandskar då alu miniumlamellerna i värmeväxlaren -batteriet är vassa. Varje fläktkonvektor är försedd med märkskylt (inuti enheten), som visar: Tillverkarens namn, modellbeteckning, typ, storlek, antal rördjup samt tillverkningsår och tillverkningsmånad. 2. Installations-, drift- och skötselanvisning VENETO Carisma ottagande av gods och uppackning Fläktkonvektorn levereras i kraftig wellpappkartong. Kontrollera noggrant att aggregatet är oskadat vid mottagandet samt att rätt produkt levererats. Installations-, drift- och skötselanvisning Fläktkonvektor CRC Vägg/Golvmodell V Takmodell O Återförsäljare Lyft ej själv aggregat som är tyngre än 30 kg. Ta hjälp! 3

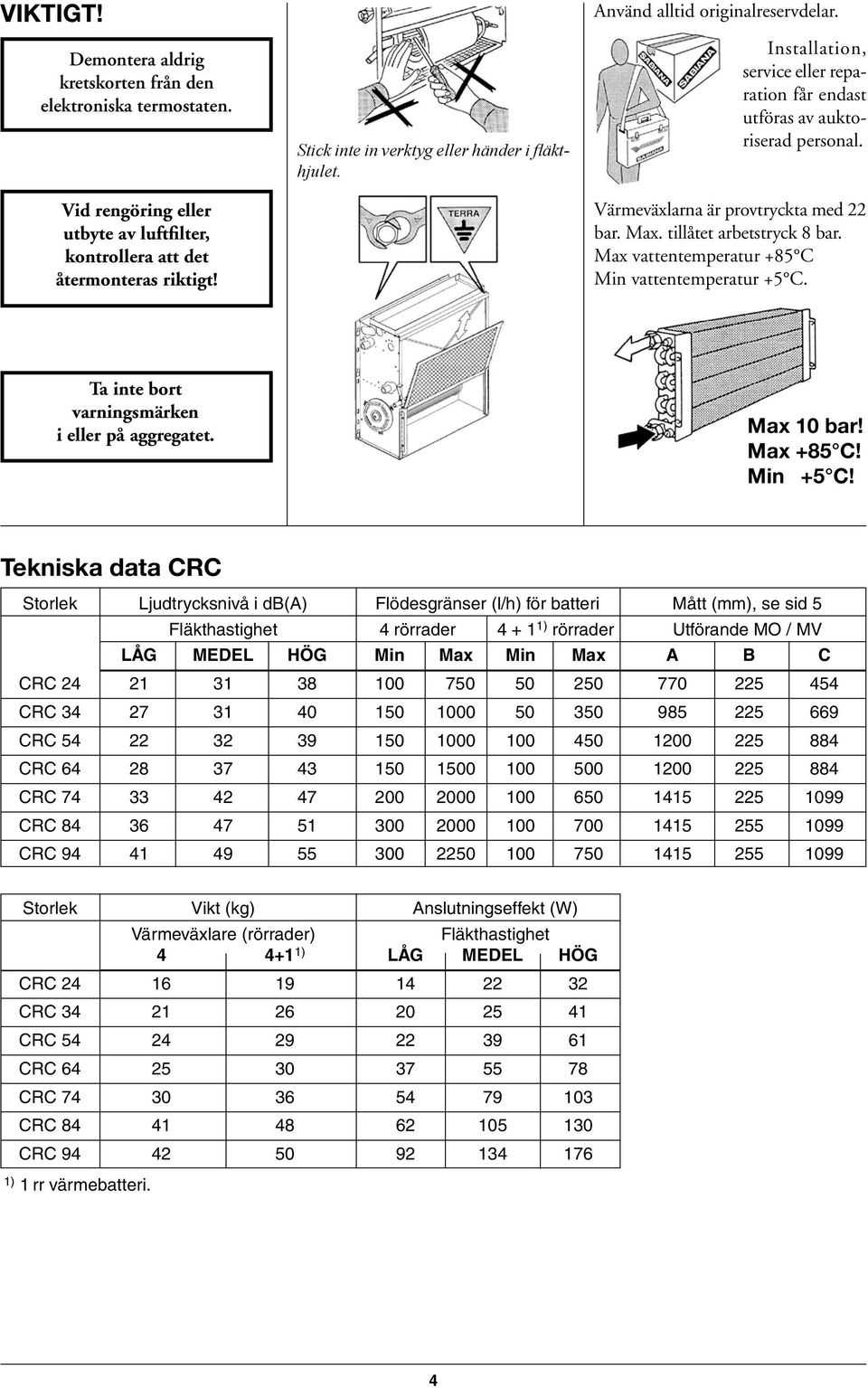

4 VIKTIGT! Demontera aldrig kretskorten från den elektroniska termostaten. Vid rengöring eller utbyte av luftfilter, kontrollera att det återmonteras riktigt! Stick inte in verktyg eller händer i fläkthjulet. Använd alltid originalreserv delar. Installation, service eller reparation får endast utföras av auktoriserad personal. Värmeväxlarna är provtryckta med 22 bar. ax. tillåtet arbetstryck 8 bar. ax vattentemperatur +85 C in vattentemperatur +5 C. Ta inte bort varningsmärken i eller på aggregatet. ax 10 bar! ax +85 C! in +5 C! Tekniska data CRC Storlek Ljudtrycksnivå i db(a) Flödesgränser (l/h) för batteri ått (mm), se sid 5 Fläkthastighet 4 rörrader ) rörrader Utförande O / V LÅG EDEL HÖG in ax in ax A B C CRC CRC CRC CRC CRC CRC CRC Storlek Vikt (kg) Anslutningseffekt (W) Värmeväxlare (rörrader) Fläkthastighet ) LÅG EDEL HÖG CRC CRC CRC CRC CRC CRC CRC ) 1 rr värmebatteri. 4

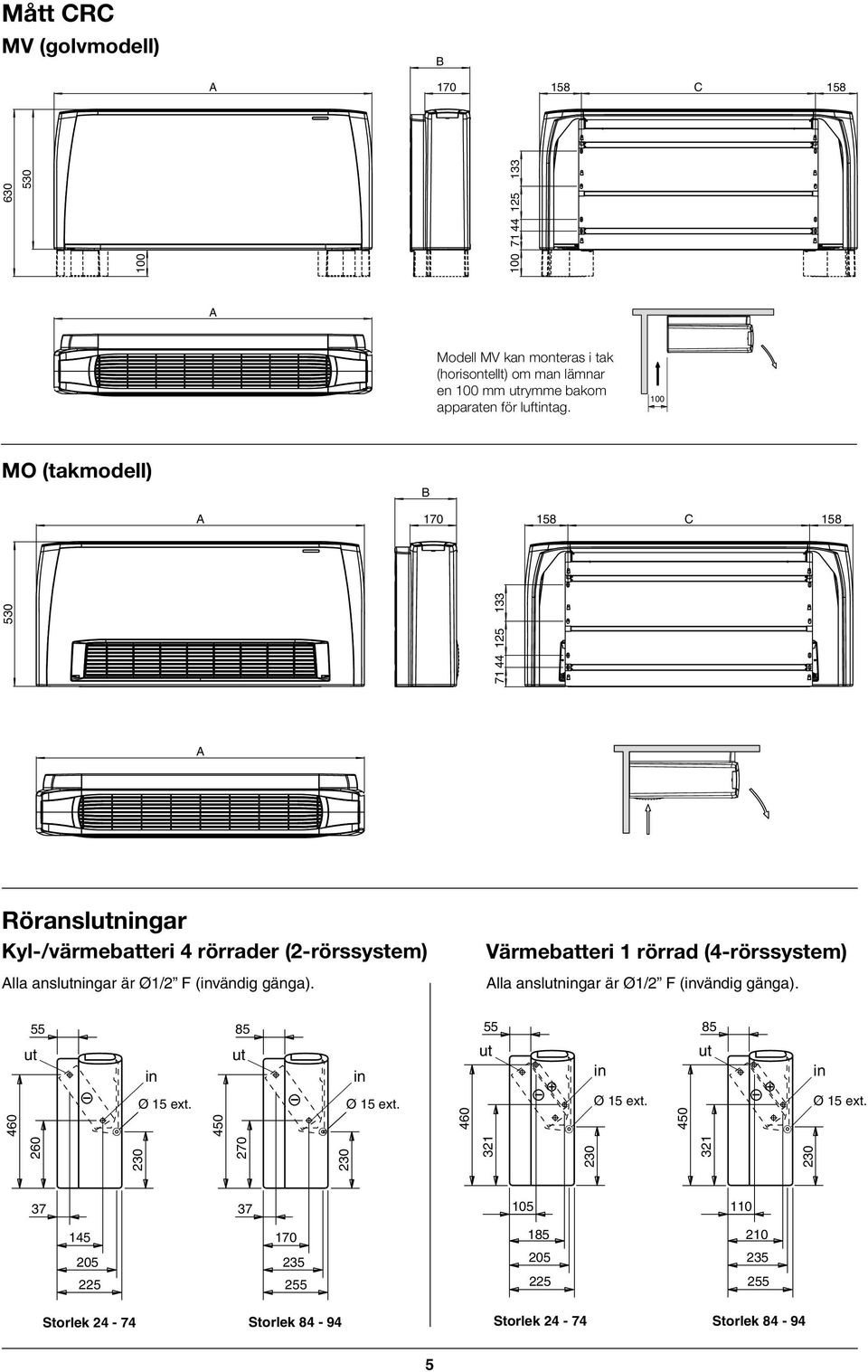

5 ått CRC V (golvmodell) B A C A odell V kan monteras i tak (hori sontellt) om man lämnar en 100 mm utrymme bakom apparaten för luftintag. 100 O (takmodell) B A C A Röranslutningar Kyl-/värmebatteri 4 rörrader (2-rörssystem) Alla anslutningar är Ø1/2 F (invändig gänga). Värmebatteri 1 rörrad (4-rörssystem) Alla anslutningar är Ø1/2 F (invändig gänga) ut in Ø 15 ext ut in Ø 15 ext ut ut in + + Ø 15 ext in Ø 15 ext Storlek Storlek Storlek Storlek

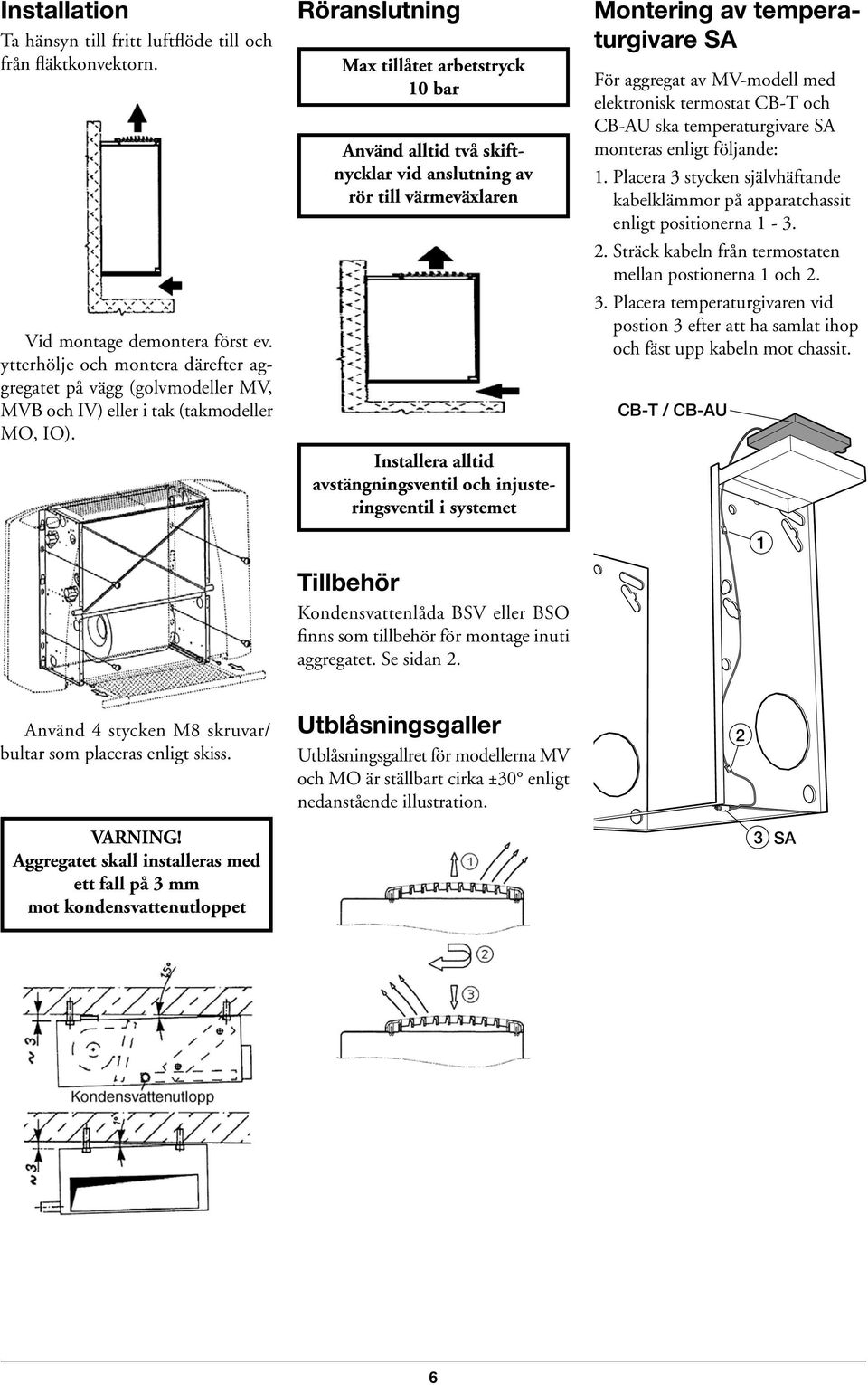

6 Installation Ta hänsyn till fritt luftflöde till och från fläktkonvektorn. Vid montage demontera först ev. ytterhölje och montera där efter aggregatet på vägg (golvmo deller V, VB och IV) eller i tak (takmodeller O, IO). Röranslutning ax tillåtet arbetstryck 10 bar Använd alltid två skiftnycklar vid anslutning av rör till värmeväxlaren Installera alltid avstängningsventil och injusteringsventil i systemet Tillbehör Kondensvattenlåda BSV eller BSO finns som tillbehör för montage inuti aggregatet. Se sidan 2. ontering av temperaturgivare SA För aggregat av V-modell med elektronisk termo stat CB-T och CB-AU ska tem pe ra turgivare SA monteras enligt följande: 1. Placera 3 stycken självhäftande kabelklämmor på apparatchassit enligt positionerna Sträck kabeln från termostaten mellan postionerna 1 och Placera temperaturgivaren vid postion 3 efter att ha samlat ihop och fäst upp kabeln mot chassit. CB-T / CB-AU 1 Använd 4 stycken 8 skruvar/ bultar som placeras enligt skiss. Utblåsningsgaller Utblåsningsgallret för modellerna V och O är ställbart cirka ±30 enligt nedanstående illustration. 2 VARNING! Aggregatet skall installeras med ett fall på 3 mm mot kondensvattenutloppet 3 SA 6

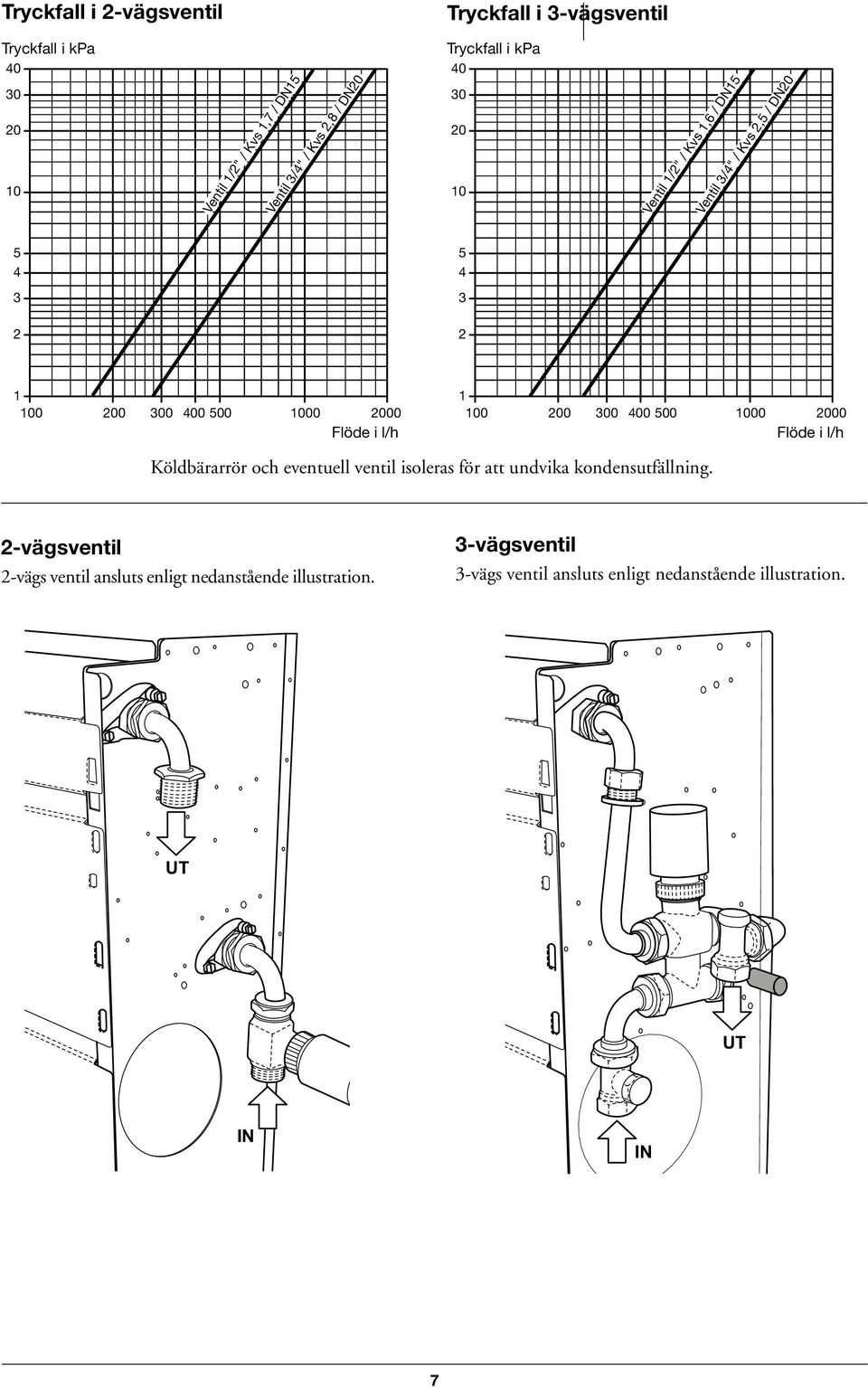

7 Tryckfall i 2-vägsventil Tryckfall i 3-vägsventil Tryckfall i kpa Ventil 1/2" / Kvs 1,7 / DN15 Ventil 3/4" / Kvs 2,8 / DN20 Tryckfall i kpa Ventil 1/2" / Kvs 1,6 / DN15 Ventil 3/4" / Kvs 2,5 / DN Flöde i l/h Flöde i l/h Köldbärarrör och eventuell ventil iso leras för att undvika kon dens utfällning. 2-vägsventil 2-vägs ventil ansluts enligt nedan stående illustration. 3-vägsventil 3-vägs ventil ansluts enligt nedan stående illustration. UT UT IN IN 7

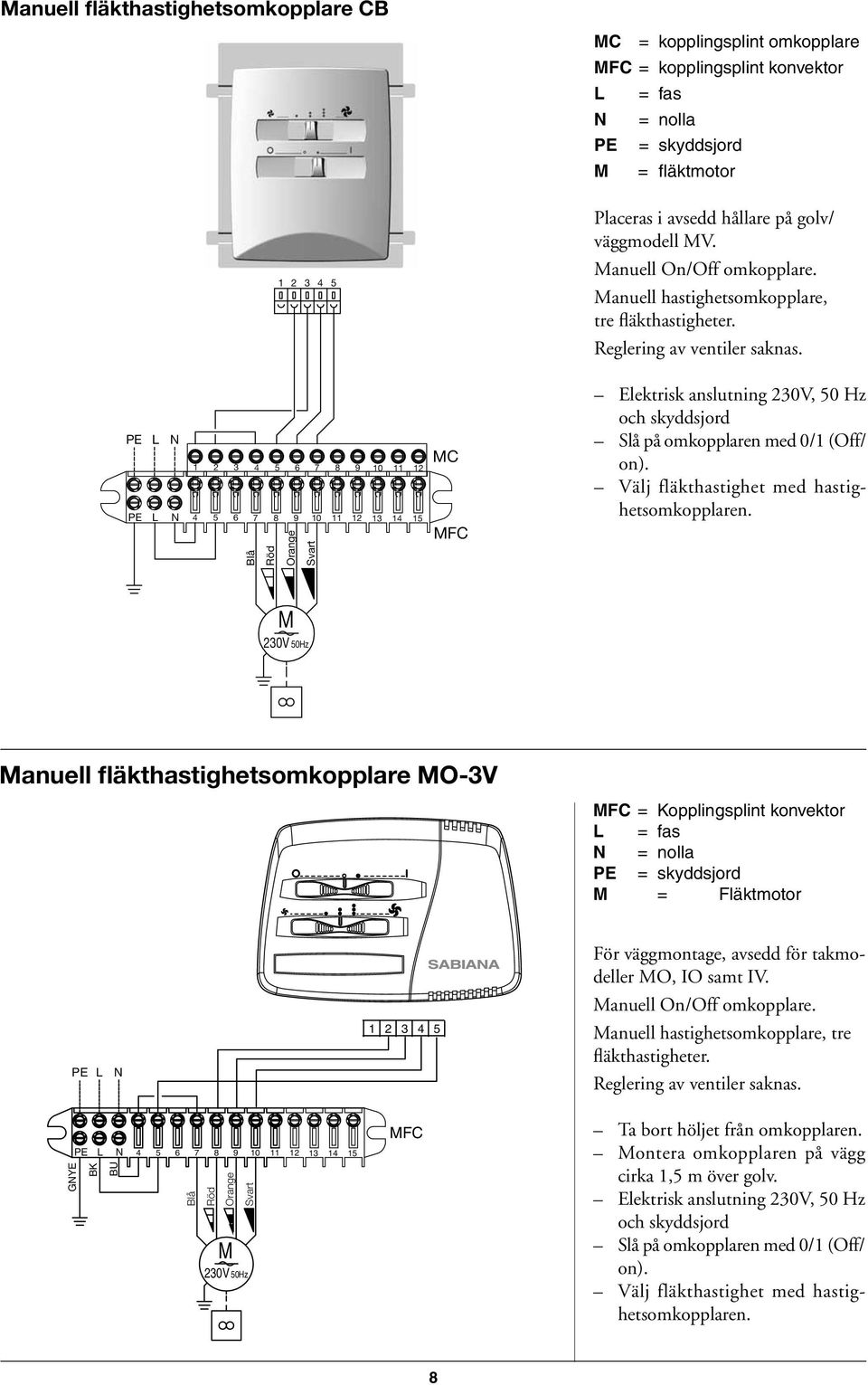

8 anuell fläkthastighetsomkopplare CB C FC C = kopplingsplint omkopplare FC = kopplingsplint konvek tor L = fas N = nolla PE = skyddsjord = fläktmotor Placeras i avsedd hållare på golv/ väggmodell V. anuell On/Off omkopplare. anuell hastighetsomkopplare, tre fläkthastigheter. Reglering av ventiler saknas. Elektrisk anslutning 230V, 50 Hz och skyddsjord Slå på omkopplaren med 0/1 (Off/ on). Välj fläkthastighet med has tighetsomkopplaren. anuell fläkthastighetsomkopplare O-3V FC = Kopplingsplint konvek tor L = fas N = nolla PE = skyddsjord = Fläktmotor GNYE BK BU FC 5 För väggmontage, avsedd för takmodeller O, IO samt IV. anuell On/Off omkopplare. anuell hastighetsomkopplare, tre fläkthastigheter. Reglering av ventiler saknas. Ta bort höljet från omkopp laren. ontera omkopplaren på vägg cirka 1,5 m över golv. Elektrisk anslutning 230V, 50 Hz och skyddsjord Slå på omkopplaren med 0/1 (Off/ on). Välj fläkthastighet med has tighetsomkopplaren. 8

9 Elektroniska termosta ter och elscheman till golvmodeller V onteras i termo stat hållaren i fläktkonvektorn. Enbart en fläktkonvektor kan anslutas till respektive termostat. Skall flera konvektorer regleras av en gemensam termostat rekommenderas väggtermostat TO-DI och slavenheter SEL-DI, en i varje aggregat. Då kan upp till 10 stycken appa - rater regleras av en termostat. Elektronisk termostat CB-T Utan ventil ed en ventil Grön/gul ed två ventiler E FC 1) Placeras i termostathållaren på golv/ väggmodell V. anuell On/Off omkopp lare. anuell hastighetsomkopplare, tre fläkthastigheter. Reglering av 2- eller 3-vägsventiler för kyla/värme vid 2-rörs system. Utan ventil stoppas fläktarna när inställd temperatur uppnås. anu ell omkopplare kyla/värme. Temperaturvred. I kylläge och med fläkt i avstängt läge startar en timer fläkten som går i två minuter var 15:e minut. PE L N SA Grön/gul 1) C FC Grön/gul E2 FC 1) Elektrisk anslutning 230V, 50 Hz och skyddsjord Slå på elektroniska termostaten med 0/1 (Off/on)-om kopp laren. Välj fläkthastighet med has tighetsomkopplaren. Välj kyl- eller värmeläge Snöflinga = kyla Sol = värmeläge Sätt temperaturvredet på önskad temperatur ( mellan C). 1) Koppla in medlevererade byglingar (se vid stående bild) enligt elschemat. OBS! Även om termostaten är i OFF-läge är fläktkonvektorn fortfarande ansluten till 230 V spänning. Koppla alltid ifrån spänningen innan skötselåtgärder görs. C = kopplingsplint omkopplare FC = kopplingsplint konvek tor L = fas N = nolla PE = skyddsjord = fläktmotoror E = ventil, värme- eller kyla = ventil, värmeläge (4-rörssystem) E2 = ventil, kylläge (4-rörssystem) SA = Temperaturgivare 9

10 Elektronisk termostat CB-AU ed en ventil Grön/gul ) FC Utan ventil ed två ventiler E Placeras i termostathållaren på golv/ väggmodell V. anuell On/Off omkopplare. anuell eller automatisk hastig hetsomkopplare, tre fläkthastig he ter. Reglering av 2- eller 3-vägsventiler för kyla/värme vid 2-rörssystem. anuell om kopp lare kyla/värme. Tem pera tur vred. SA Grön/gul 1) Koppla in medlevererade byglingar (se vid stående bild) enligt elschemat. 1) C FC Grön/gul E2 FC I kylläge och med fläkt i av stängt läge startar en timer fläkten som går i två minuter var 15:e minut. Elektrisk anslutning 230V, 50 Hz och skyddsjord Slå på elektroniska termostaten med 0/1 (Off/on)-om kopp laren. Välj fläkthastighet med has tighetsomkopplaren. Välj kyl- eller värmeläge Snöflinga = kyla Sol = värmeläge Sätt temperaturvredet på önskad temperatur ( mellan C). C = kopplingsplint omkopplare FC = kopplingsplint konvek tor L = fas N = nolla PE = skyddsjord = fläktmotoror E = ventil, värme- eller kyla = ventil, värmeläge (4-rörssystem) E2 = ventil, kylläge (4-rörssystem) SA = Temperaturgivare OBS! Även om termostaten är i OFF-läge är fläktkonvektorn fortfarande ansluten till 230 V spänning. Koppla alltid ifrån spänningen innan skötselåtgärder görs. De fyra (4) DIP-switcharna ställs in enligt följande: OBS! Val av funktioner skall göras innan termostaten monteras i fläktkonvektorn. DIP-switch 1 DIP-switch 2 Funktion ON ON Temperaturreglering med fläkt (ej ventiler) Temperaturreglering med fläkt och ventil. ON OFF Fläkt stannar och ventil stänger vid uppnått börvärde. Temperaturreglering med ventil. OFF ON Ventil stänger vid uppnått börvärde. Fortsatt fläktdrift. DIP-switcharna 3 och 4 används INTE. 10

11 Elektroniska termosta ter och elscheman till takmo deller O Avsedda för takmontering. Termostaterna ansluts med kabel till kopplingslist i fläktkonvektorn. Enbart en fläktkonvektor kan anslutas till respektive termostat. Skall flera konvektorer regleras av en gemensam termostat rekommenderas väggtermostat TO-DI och slavenheter SEL-DI, en i varje aggregat. Då kan upp till 10 stycken appa - rater regleras av en termostat. Elektronisk termostat TO-T ed en ventil C C2 C3 1 2 Reglering av 2- eller 3-vägsventiler för kyla/värme vid 2- resektive. 4-rörs system. Utan ventil stoppas fläktarna när inställd temperatur uppnås. anuell omkopplare kyla/värme. Temperaturvred. L = fas N = nolla PE = jord Utan ventil C C Grön/YGul FC Grön/YGul Grön/YGul ed två ventiler E C C C E2 FC FC Ta bort höljet från termostaten. ontera termostaten på vägg cirka 1,5 m över golv. Se till att termostaten ej påverkas av värmekällor eller luftströmmar. Elektrisk anslutning 230V, 50 Hz och skyddsjord Använd isolerad kabel. Glöm inte byglingar, se elschema. Slå på elektroniska termostaten med 0/1 (Off/on)-om kopp laren. Välj fläkthastighet med has tighetsomkopplaren. Välj kyl- eller värmeläge Snöflinga = kyla Sol = värmeläge Sätt temperaturvredet på önskad temperatur C. C1, 2, 3 = Kopplingsplintar termostat FC = Kopplingsplint fläktkonvek tor = Fläktmotor E = ventil, värme- eller kyla (2-rörssystem) = ventil, värmeläge (4-rörssystem) E2 = ventil, kylläge (4-rörssystem) OBS! Även om termostaten är i OFF-läge är fläktkonvektorn fortfarande ansluten till 230 V spänning. Koppla alltid ifrån spänningen innan skötselåtgärder görs. För väggmontage, huvudsakligen avsedd för takmodeller O. anuell On/Off omkopplare. anuell hastighetsomkopplare, tre fläkthastigheter. 11

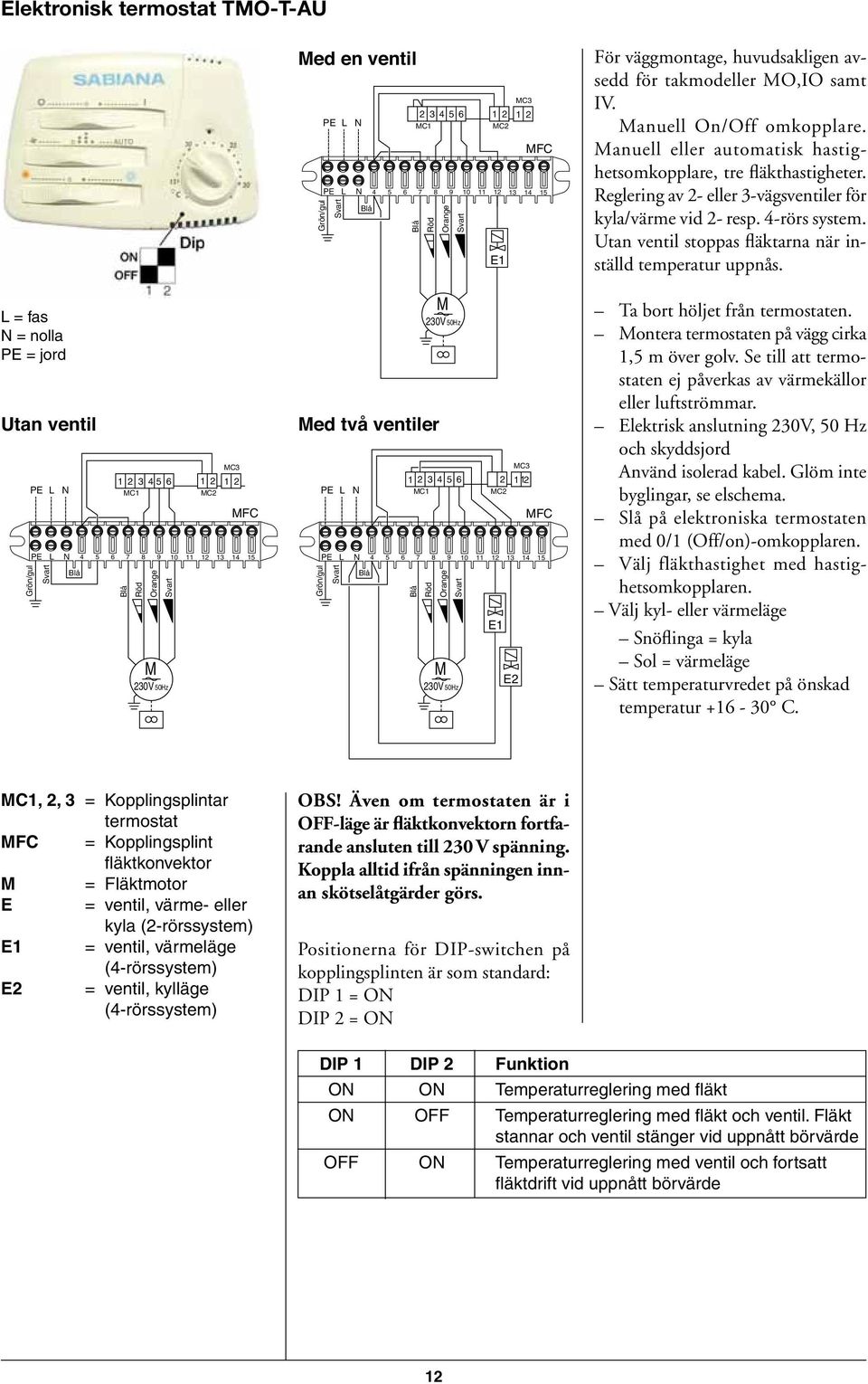

12 Elektronisk termostat TO-T-AU L = fas N = nolla PE = jord Utan ventil C C2 C3 FC Grön/gul 2 ed en ventil Grön/gul ed två ventiler Grön/gul C C1 C2 C C1 C2 FC FC E2 För väggmontage, huvudsakligen avsedd för takmodeller O,IO samt IV. anuell On/Off omkopplare. anuell eller automatisk hastighetsomkopplare, tre fläkthastigheter. Reglering av 2- eller 3-vägsventiler för kyla/värme vid 2- resp. 4-rörs system. Utan ventil stoppas fläktarna när inställd temperatur uppnås. Ta bort höljet från termostaten. ontera termostaten på vägg cirka 1,5 m över golv. Se till att termostaten ej påverkas av värmekällor eller luftströmmar. Elektrisk anslutning 230V, 50 Hz och skyddsjord Använd isolerad kabel. Glöm inte byglingar, se elschema. Slå på elektroniska termostaten med 0/1 (Off/on)-om kopp laren. Välj fläkthastighet med has tighetsomkopplaren. Välj kyl- eller värmeläge Snöflinga = kyla Sol = värmeläge Sätt temperaturvredet på önskad temperatur C. C1, 2, 3 = Kopplingsplintar termostat FC = Kopplingsplint fläktkonvek tor = Fläktmotor E = ventil, värme- eller kyla (2-rörssystem) = ventil, värmeläge (4-rörssystem) E2 = ventil, kylläge (4-rörssystem) OBS! Även om termostaten är i OFF-läge är fläktkonvektorn fortfarande ansluten till 230 V spänning. Koppla alltid ifrån spänningen innan skötselåtgärder görs. Positionerna för DIP-switchen på kopplingsplinten är som standard: DIP 1 = ON DIP 2 = ON DIP 1 DIP 2 Funktion ON ON Temperaturreglering med fläkt ON OFF Temperaturreglering med fläkt och ventil. Fläkt stannar och ventil stänger vid uppnått börvärde OFF ON Temperaturreglering med ventil och fortsatt fläktdrift vid uppnått börvärde 12

13 Elektronisk termostat TO-DI ON OFF C1 ontera displayenheten på vägg cirka 1,5 m över golv. Se till att termostaten ej påverkas av värmekällor eller luftströmmar. OBS! Val av funktioner skall göras innan termostaten mon teras i fläktkonvektorn. OBS! När termostaten är i läge AV är fortfarande fläktkon vektorn spän nings satt med 230V. ontering av aster- eller Slavenhet i konvektorn Vid montering av aster- eller Slavenhet i konvektorn måste man först göra följande: 1. Lossa kablarna från kopplingsplinten som är placerad till höger inuti fläktkonvektorn, se figur A. 2. Demontera kopplingsplinten genom att lossa de två plåt skuvarna, se figur B. 3. ontera aster- eller Slavenhet på samma ställe som kopplingsplinten genom att använda de medföljande två skruvarna i samma hål som för kopplingsplinten, se figur C. DIP SWITCH JP För väggmontage, avsedd för takmodell O. Kan användas även till golvmodell V. Termostaten består av två delar, en del med knappsats och display som placeras på vägg samt en del (astereller Slavenhet) som placeras i fläktkonvektorn. anuell On/Off omkopplare. anuell eller automatisk hastighetsomkopplare, tre fläkthastig he ter. Reglering av 3-vägsven tiler för kyla/värme vid 2- respektive 4-rörssystem. anuell omkopplare kyla/ värme. Automatisk omkopplare kyla/ värme vid 4-rörs system, neutralzon 3,2 C (DIP-switch 6). Börvärdesförskjutning, 3 C i värmeläge och +3 C i kylläge eller stänga av fläktkonvektorn, DIPswitch 8. Elektrisk anslutning 230V, 50 Hz och skyddsjord Displayenheten ansluts med 2-ledare och matas med 12V DC, max. kabellängd 30 m. Ta bort höljet från displayenheten. De tio (10) DIP-switcharna ställs in enligt nedanstående tabell: ON OFF Figur A. Figur B. Figur C. DIPswitch ON OFF 1 Automatisk omkoppling On/off reglering, fläkthastigheter ventiler kyla resp. värme 2 On/off reglering, On/off reglering, 1 st ventil (2-rörssystem) 2 st ventiler (4-rörsystem) 3 Begränsningstermostat Begränsningstermostat TE inkopplad TE ej inkopplad 4 Omkoppling kyla/värme Omkoppling kyla/värme via termostaten via central termostat 5 Elfilter (tillbehör) inkopplat = Elvärme (tillbehör) inkopplad = elvärme ej inkopplad elfilter ej inkopplat 6 Automatisk omkopplare Automatisk omkopplare kyla/värme med neutral- kyla/värme med neutralzon inkopplad (3,2 C) zon ej inkopplad (endast vid 4-rörssystem) (endast vid 4-rörssystem) 7 DIP-switch nr 8, läge på DIP-switch nr 8, läge av 8 Börvärdesförskjutning Börvärdesförskjutning 3 C (värme)/+3 C (kyla) ej inkopplad 9 Temperaturreglering (ventil Temperaturreglering med stänger och fläkt stannar) ventil och fortsatt fläktdrift vid uppnått börvärde vid uppnått börvärde 10 Elfilter/Elvärme i funktion Elfilter/Elvärme ur funktion 13

14 Elektronisk termostat TO-DI - Funktioner Knapp Funktion Display Termostat i ON- eller OFF-läge (på/av). På Rumstemperatur Tryck för att visa tem pe raturinställning. Ej intryckt visar rumstemperatur. 23 C = Inställnings temperatur 20 C = Rums- temperatur Inställningsområde 5-30 C 22,8 C Tryck samtidigt med SET. Ökar inställningsvärdet (5-30 C). 22,5 C 21,0 C 20,5 C 22,8 C Tryck samtidigt med SET. inskar inställnings värdet (5-30 C). 22,5 C 21,0 C 20,5 C Växling mellan kyl-och värmeläge. Om DIPswitchar är inställda för omkoppling kyla/värme via central termostat så är denna knapp ej aktiv. Ej heller om automatisk omkoppling kyla/värme med neutralzon är inkopplad (4-rörssystem). Fläkthastigheter: Uppstart = Automatisk hastighetsomkoppling Ett tryck = Fläkthastighet 1 (låg) Två tryck = Fläkthastighet 2 (med) Tre tryck = Fläkthastighet 3 (hög) Fyra tryck = Åter till automatisk hastighetsomkoppling Kyla Värme Automatisk Hastighet 1 Hastighet 2 Hastighet 3 Elvärme (tillbehör) inkopplad (DIPswitch 5) Bygling (jumper) JP in/urkopplar DIP switch 5. Tilläggsvärmare 14

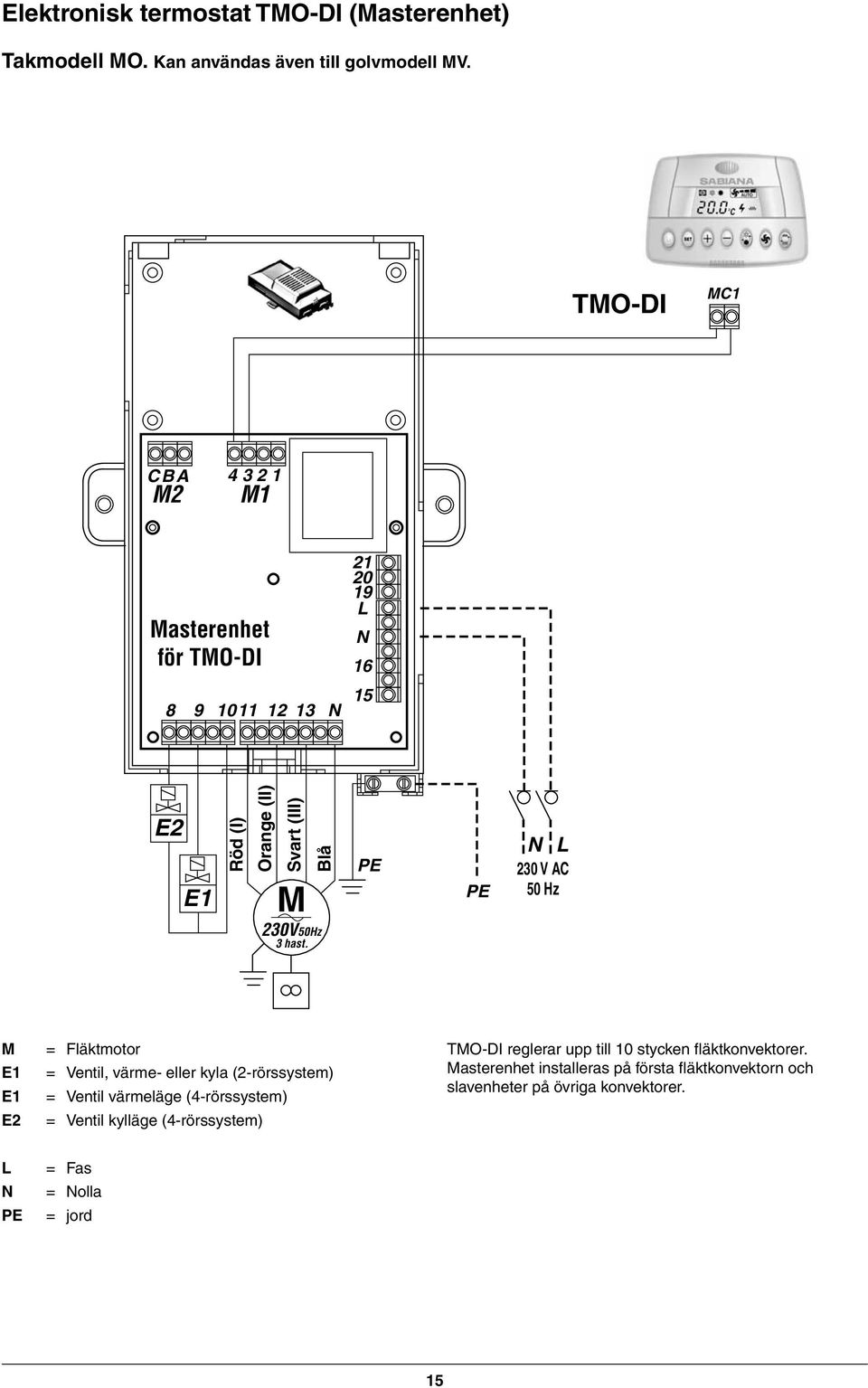

15 Elektronisk termostat TO-DI (asterenhet) Takmodell O. Kan användas även till golvmodell V. TO-DI C1 CBA asterenhet för TO-DI N L N E2 (I) (II) (III) 230V50Hz 3 hast. PE PE N L 230 V AC 50 Hz E2 = Fläktmotor = Ventil, värme- eller kyla (2-rörssystem) = Ventil värmeläge (4-rörssystem) = Ventil kylläge (4-rörssystem) TO-DI reglerar upp till 10 stycken fläktkonvektorer. asterenhet installeras på första fläktkonvektorn och slavenheter på övriga konvektorer. L N PE = Fas = Nolla = jord 15

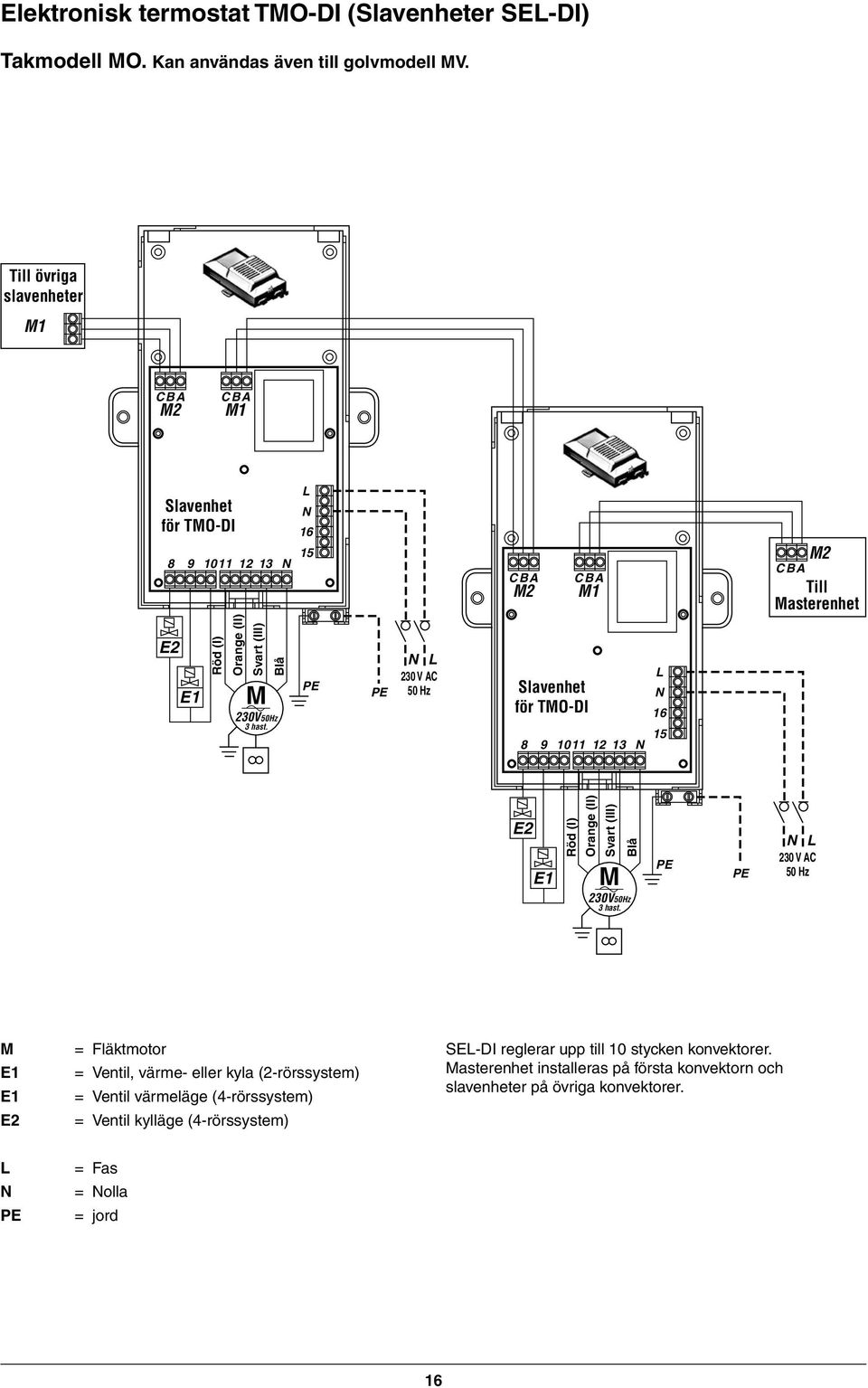

16 Elektronisk termostat TO-DI (Slavenheter SEL-DI) Takmodell O. Kan användas även till golvmodell V. Till övriga slavenheter 1 CBA 2 CBA 1 Slavenhet för TO-DI N L N CBA 2 CBA 1 2 CBA Till asterenhet E2 (I) (II) (III) 230V50Hz 3 hast. PE PE N L 230 V AC 50 Hz Slavenhet för TO-DI N L N E2 (I) (II) (III) 230V50Hz 3 hast. PE PE N L 230 V AC 50 Hz E2 = Fläktmotor = Ventil, värme- eller kyla (2-rörssystem) = Ventil värmeläge (4-rörssystem) = Ventil kylläge (4-rörssystem) SEL-DI reglerar upp till 10 stycken konvektorer. asterenhet installeras på första konvektorn och slav enheter på övriga konvektorer. L N PE = Fas = Nolla = jord 16

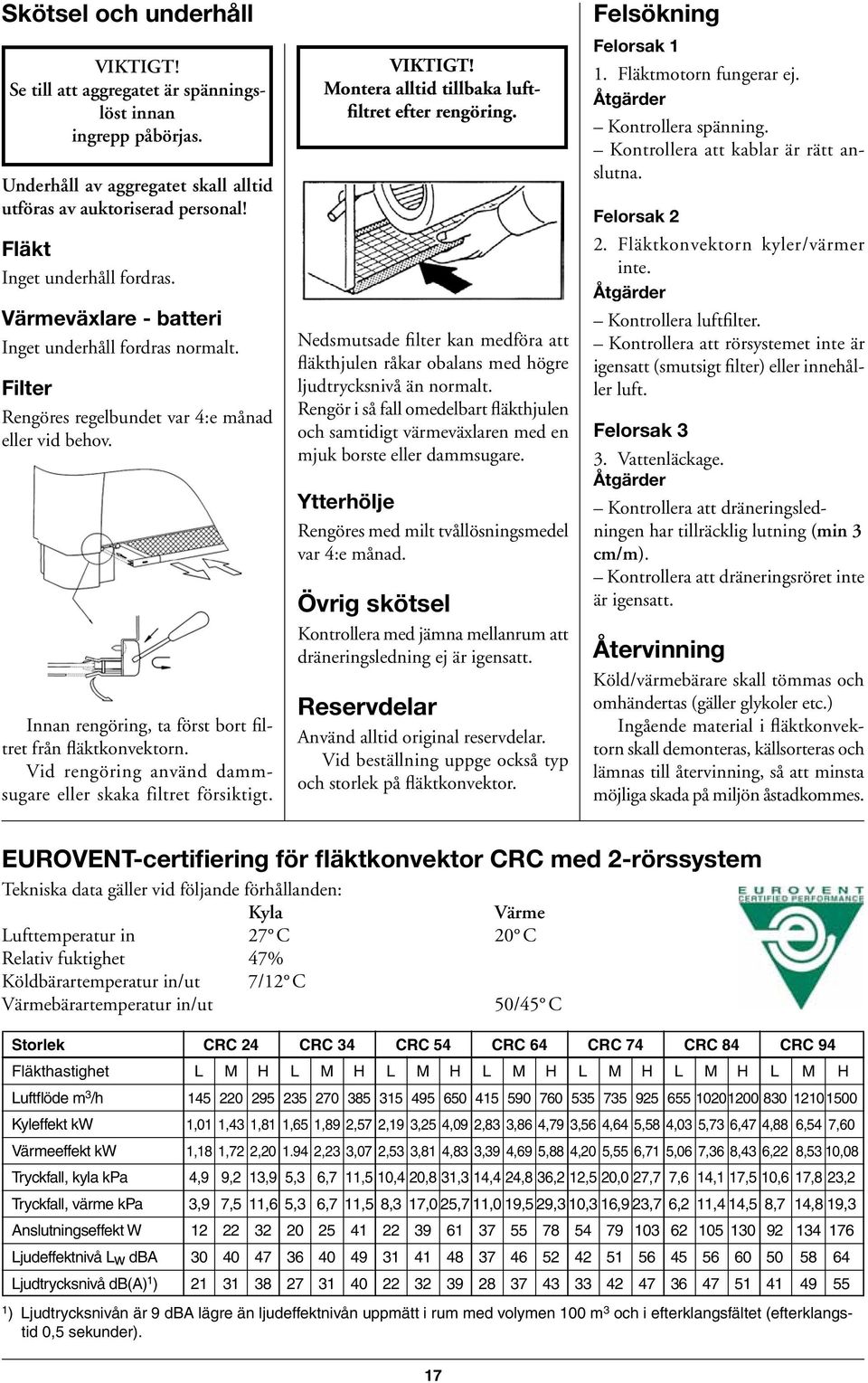

17 Skötsel och underhåll VIKTIGT! Se till att aggregatet är spänningslöst innan ingrepp påbörjas. Underhåll av aggregatet skall alltid utföras av auktoriserad per sonal! Fläkt Inget underhåll fordras. Värmeväxlare - batteri Inget underhåll fordras normalt. Filter Rengöres regelbundet var 4:e månad eller vid behov. Innan rengöring, ta först bort filtret från fläktkonvektorn. Vid rengöring använd dammsugare eller skaka filtret försiktigt. VIKTIGT! ontera alltid tillbaka luftfiltret efter rengöring. Nedsmutsade filter kan medföra att fläkthjulen råkar obalans med högre ljudtrycksnivå än normalt. Rengör i så fall omedelbart fläkthjulen och samtidigt värmeväxlaren med en mjuk borste eller dammsugare. Ytterhölje Rengöres med milt tvållösningsmedel var 4:e månad. Övrig skötsel Kontrollera med jämna mellanrum att dräneringsledning ej är igensatt. Reservdelar Använd alltid original reserv delar. Vid beställning uppge också typ och storlek på fläktkonvektor. Felsökning Felorsak 1 1. Fläktmotorn fungerar ej. Åtgärder Kontrollera spänning. Kontrollera att kablar är rätt anslutna. Felorsak 2 2. Fläktkonvektorn kyler/värmer inte. Åtgärder Kontrollera luftfilter. Kontrollera att rörsystemet inte är igensatt (smutsigt filter) eller innehåller luft. Felorsak 3 3. Vattenläckage. Åtgärder Kontrollera att dränerings ledningen har tillräcklig lutning (min 3 cm/m). Kontrollera att dräneringsröret inte är igensatt. Återvinning Köld/värmebärare skall tömmas och omhändertas (gäller glykoler etc.) Ingående material i fläktkonvektorn skall demonteras, käll sorteras och lämnas till återvinning, så att minsta möjliga skada på miljön åstad kommes. EUROVENT-certifiering för fläktkonvektor CRC med 2-rörssystem Tekniska data gäller vid följande förhållanden: Kyla Värme Lufttemperatur in 27 C 20 C Relativ fuktighet 47% Köldbärartemperatur in/ut 7/12 C Värmebärartemperatur in/ut 50/45 C Storlek CRC 24 CRC 34 CRC 54 CRC 64 CRC 74 CRC 84 CRC 94 Fläkthastighet L H L H L H L H L H L H L H Luftflöde m 3 /h Kyleffekt kw 1,01 1,43 1,81 1,65 1,89 2,57 2,19 3,25 4,09 2,83 3,86 4,79 3,56 4,64 5,58 4,03 5,73 6,47 4,88 6,54 7,60 Värmeeffekt kw 1,18 1,72 2, ,23 3,07 2,53 3,81 4,83 3,39 4,69 5,88 4,20 5,55 6,71 5,06 7,36 8,43 6,22 8,53 10,08 Tryckfall, kyla kpa 4,9 9,2 13,9 5,3 6,7 11,5 10,4 20,8 31,3 14,4 24,8 36,2 12,5 20,0 27,7 7,6 14,1 17,5 10,6 17,8 23,2 Tryckfall, värme kpa 3,9 7,5 11,6 5,3 6,7 11,5 8,3 17,0 25,7 11,0 19,5 29,3 10,3 16,9 23,7 6,2 11,4 14,5 8,7 14,8 19,3 Anslutningseffekt W Ljudeffektnivå Lw dba Ljudtrycksnivå db(a) 1 ) ) Ljudtrycksnivån är 9 dba lägre än ljudeffektnivån uppmätt i rum med volymen 100 m 3 och i efterklangsfältet (efterklangstid 0,5 sekunder). 17

18 Tryckfall över batteriet - värmeväxlaren CRC med 4 rörraders batteri Tryckfall p, kpa Diagrammet till vänster visar tryckfallet för kylvatten med en medeltemperatur på +10 C. Vid andra vattentemperaturer multiplicera med korrektionsfaktor K, se tabell nedan C K 20 0, , , , , , , Vattenflöde, l/h CRC med 1 rörraders värmebatteri (4-rörssystem) Tryckfall p, kpa Diagrammet till vänster visar tryckfallet för värmevatten med en medeltemperatur på +65 C. Vid andra vattentemperaturer multiplicera med korrektionsfaktor K, se tabell nedan C K 40 1, , , , , Vattenflöde, l/h 18

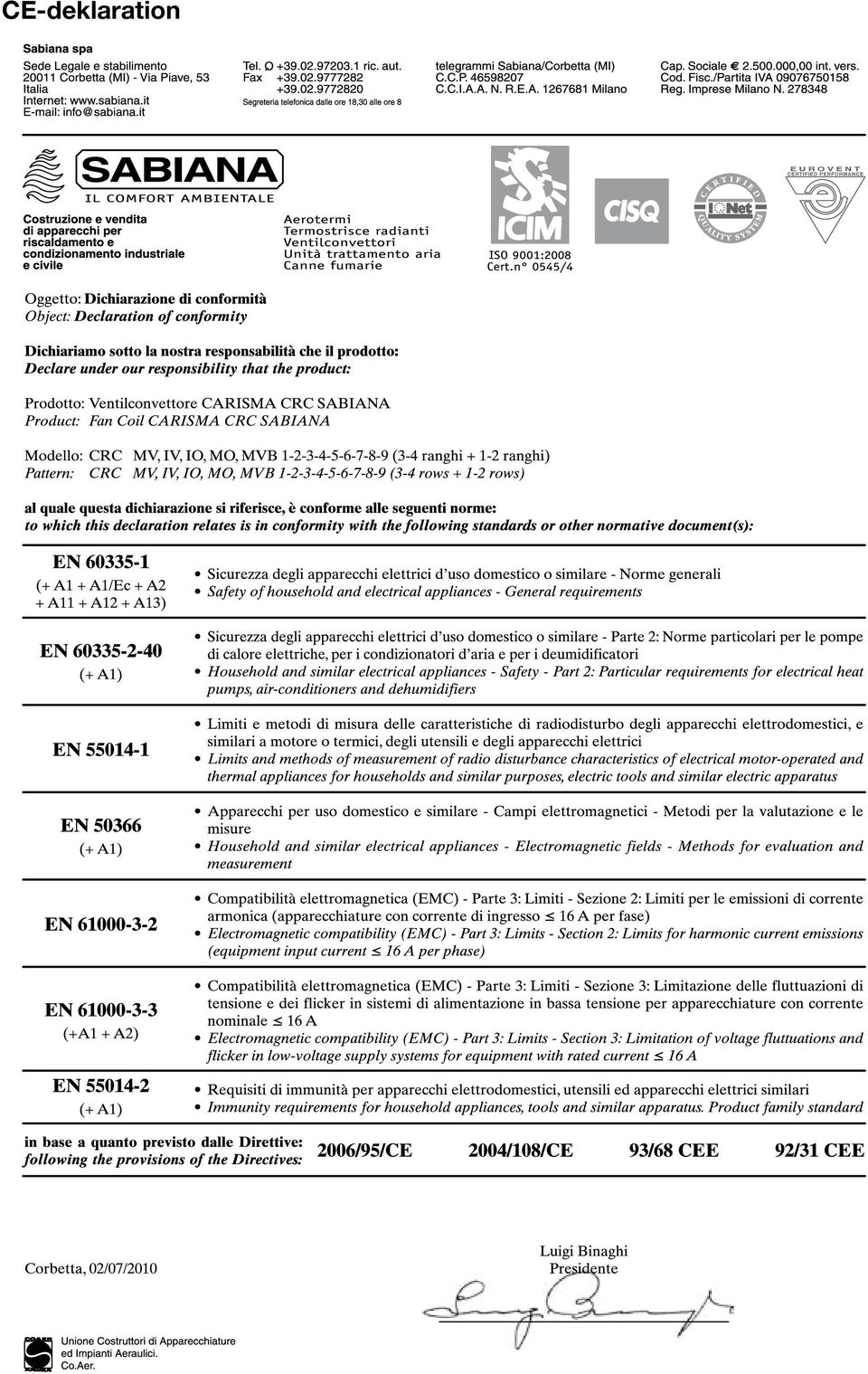

19 CE-deklaration

20 Generalagent för: Panasonic Värmepumpar & Luftkonditionering VENETO Fläktkonvektorer Traktorgatan 2, Enköping Tel: Fax:

2011-01-21. Carisma. Installations-, drift- och skötselanvisning. Fläktkonvektor CRR. Golv/väggmodell MV. Återförsäljare

2011-01-21. Carisma. Installations-, drift- och skötselanvisning. Fläktkonvektor CRR. Golv/väggmodell MV. Återförsäljare 2011-01-21 Carisma Installations-, drift- och skötselanvisning Fläktkonvektor CRR Golv/väggmodell MV Återförsäljare Innehållsförteckning Allmänt, huvudkomponenter...2 Märkskylt, mottagande av gods och
