1 Medium voltage products UniGear ZS1 (12-24 kv) Manual för installation, drift och underhåll Instruktionshandbok för installation, drift och underhåll Din säkerhet först! 1. Sammanfattning 1.1. Introduktion 1.2. Allmänt 1.3. Normer och specifikationer 1.4. Driftförhållanden 2. Tekniska data 2.1. Elektriska data 2.2. Ljusbågshållfasthet 2.3. Dimensioner och vikter 3. Ställverksfackens utformning och utrustning 3.1. Standardfack och varianter 3.2 Skåpkapsling och mellanväggar 3.3. Cellindelning i facken 3.4. Förreglingar/skydd mot felaktig manövrering 3.5. Kodning av mångpolig kontakt för hjälpspänning (brytare- och kontaktorfack) 3.6. Ith Limitors 4. Leverans och lagring 4.1. Leverans 4.2. Packning 4.3. Transport 4.4. Leverans 4.5. Mellanlagring 4.6. Hantering 5. Montage på plats 5.1. Allmänt 5.2. Uppställning på olika golvkonstruktioner 5.3. Montage av ställverksfacken 5.4. Justering av dörrar i UniGear 5.5. Montage av genomföringar 5.6. Fastsättning av facken 5.7. Montage av samlingsskena 5.8. Montage av apparater placerade i samlingsskenan 5.9. Rökgashuvar Kabelanslutning Jordning av ställverket Installation av kontrollkabel slingor Avslutning av montaget 6. Handhavande av ställverket 6.1. Manövrering av appparater 6.2. Test 6.3. Brytarvagnar 7. Idriftsättning 7.1. Förberedande arbete 7.2. Mätning och prov 8. Underhåll 8.1. Underhåll strategier 8.2. Förberedande underhåll 8.3. Inspektion 8.4. Service 8.5. Reparationer 8.6. Förebyggande underhåll 8.7. Reservdelar, tillbehör och smörjfett 8.8. Manöverhandtag mm 9. Produkt kvalitet och miljöhänsyn

2

3 Din säkerhet först! För din säkerhet följ dessa anvisningar! Om du har ytterligare frågor om denna instruktionshandbok står vårt nätverk av servicetekniker till förfogande. Installera alltid ställverk i slutna driftrum som är lämpade för elektrisk utrustning. Se till att installation, drift och underhåll endast utförs av behöriga elektriker. Se till att enligt lag fastställda standarder (IECstandarder eller lokala sådana), nationella krav samt tillämpliga bestämmelser gällande säkerhet på arbetsplatsen är uppfyllda. Läs all information i instruktionshandboken beträffande allt arbete i ställverket. Vi förbehåller oss alla rättigheter beträffande denna publikation. Missbruk och i synnerhet kopiering och tillgängliggörande av denna handbok eller utdrag ur den till tredje part är förbjuden. Vi ansvarar inte för den information som ändras. VARNING! Var särskilt uppmärksam på de varningstexter i handboken som är markerade med denna symbol. Se till att angivna maxdata inte överskrids när ställverket är i drift. Se till att instruktionshandboken finns tillgänglig för all berörd personal vid installation, drift och underhåll. Användarens personal måste agera ansvarsfullt i alla situationer som påverkar säkerheten på arbetsplatsen och hantera ställverket korrekt. VARNING Följ alltid anvisningarna i instruktionshandboken och respektera God branchpraxis. Farlig spänning kan orsaka elektriska stötar och brännskador. Innan något arbete inleds på denna utrustning ska strömmen kopplas ifrån och jordning och och kortslutning utföras.. VARNING Använd skyddskläder som skyddshandskar enligt EN 388 klass 5, långärmad arbetsjacka eller säkerhetsärmar, och skyddsskor under alla aktiviteter som görs i ställverket. 1

4 1. Sammanfattning 1.1. Introduktion Instruktionerna i denna manual avser UniGear ZS1 mellanspänningsställverk. För korrekt användning av ställverket, vänligen läs manualen noggrant. Det rekommenderas starkt att parallellt med manualen också noggrant läsa den senaste orderrbundna dokumentationen (krets- och kopplingsscheman, apparatlistor mm).1.3 Normer och specifikationer Ställverk UniGear uppfyller de normer och specifikationer för fabriksmonterad, metallisolerade och typtestade högspänningsställverk gällande IEC-publikationerna (r. 2011) och (r. 2007). Dessutom har, i enlighet IEC 60529, ställverket har följande skyddsform: IP 4X för kapslingen och IP 2X för invändiga mellanväggar. Alla andra motsvarande IEC-publikationer, nationellt eller lokala arbetsmiljöföreskrifter och säkerhetsföreskrifter för produktionsmaterial måste följas under montage och driften av ställverket. Utöver detta måste orderbunden data och information beaktas Driftförhållande Normala driftförhållanden Ställverket är lämpligt för normala drift förutsättningar för inomhusställverk enligt IEC Följande begränsning för driftförhållande gäller 1.2 Allmänt UniGear ZS1 är ett trefas, luftisolerade, LSC-2B klassat ställverk och alla fack är fabriksmonterade, typ-testade och avsedda för inomhusapplikationer upp till 24 kv. De utdragbara kassetterna är utrustad med effektbrytare och kontaktorer. Omgivningstemperatur: - Max temp. - Max 24 timmars medelvärde - Min temp.(enligt minus 5 indoor class ) +40 C +35 C -5 C Luftfuktighet: Max 24 timmars medelvärde av relativ luftfuktighet Max 24 timmars med genomsnitt vattenångtryck Max månatlig genomsnitt av relativ luftfuktighet Max månatlig genomsnitt av vattenångtryck 95% RH 2.2 kpa 90% RH 1.8 kpa Högsta höjd är upp till 1000 m över havet. För placering på högre höjd måste ABB tillfrågas. Inomhusmiljön skall vara fri från betydande förorening, såsom damm, rök, frätande och / eller brandfarliga gaser, ångor eller salt, etc Speciella driftsförhållanden Ställverket är lämplig för drift inom ett WDA definierat typ av klimat enligt IEC k 1,0 Fig 1 Kurva för bestämning av höjdfaktorn K i förhållande till höjden H 2

5 Särskilda driftförhållanden måste diskuteras med ABB förväg. Till exempel: - På plats med höjder över havet överstigande 1000 m, måste reduktionen av den dielektrisk isolationsnivån av luften beaktas (se diagrammet i figur 1). - Ökad omgivningstemperaturer måste kompenseras i utformningen av samlingsskena och nedledare. Annars måste driftdata på ställverket begränsas. Förebyggande åtgärder (t.ex. lämplig ventilation och korrekt luft konditionering av byggnaden eller huset, användning av avfuktning utrustning etc.) måste diskuteras med ABB för att undvika kondens med följdproblem korrision mm Anmärkning om särskilda klimatdriftsförhållanden När ställverk används i områden med hög luftfuktighet och / eller stora variationer av omgivningstemperaturen, finns det en risk för kondens. Förebyggande åtgärder tex komplettering med kondensvärmare måste åtgärdas.

6 2. Tekniska data 2.1 Elektriska data Märkdata för ställverksfack med brytare Märkspänning kv * Märkhållspänning vid driftfrekvens kv 1 min 28** 38** 50 Märkstötspänning kv Märkfrekvens Hz 50/60 Märkström samlingsskena A Märkström brytare A Märkstötström ka Ljusbågshållfasthet IAC ka 1 s ,5 Märkkorttidsström ka 3 s ,5 * 27,6 kv med VD4 enligt CSA C22.2 No ** 42 kv (GB/DL) Märkdata för ställverksfack med säkringslastfrånskiljare NALF Märkspänning kv 12 17,5 24 Märkhållspänning vid driftfrekvens kv 1 min Märkstötspänning kv Märkfrekvens Hz 50/60 50/60 50/60 Märkström samlingsskena A Märkström nedledare A Märkbrytförmåga för säkringslastfrånskiljaren (power factor = 0.7) A Märkkorttidsström Säkringslastfrånskiljare 1s 1) Märkkorttidsström ka ka Märkstötström ka Hjälpspänning V DC 24, 48, 110, 220; AC 110, 230 För enskilda apparater, se manualer till de olika kopplingsapparaterna som anges under Märkdata för ställverksfack med högspänningskontaktor Märkspänning Märkhållspänning vid driftfrekvens Märkstötspänning Märkfrekvens Märkkorttidsström Märkstötspänning Ljusbågshållfasthet IAC (2) Märkström kontaktor kv kv kv 1min (1) Begränsad av kontaktorns säkringar fuses. (2) Ljusbågshållfastheten på kontaktorns uppsida garanteras av ställverkets generella ljusbågshållfasthet och på nedsidan begränsas kortslutningsströmmen av kontaktorns säkringar. (3) VSC7 / PG för 32 kv märkstötspänning och VSC12 / PG för 42 kv märkstötspänning finns på begäran i en särskild fackkonstruktion.. kv Hz ka (1) ka ka 1s A VSC7/P (3) 60 50/ VSC12/P (3) 75 50/ Ljusbågshållfasthet IAC Ställverkets ljusbågshållfasthet är följande: 12 kv - 50 ka 1s 17.5 kv - 50 ka 1s 24 kv - 31,5 ka 1s UniGear ställverk har testats enligt IEC standard (bilaga A, tillgänglighet typ A, IAC klassificering FLR) och även till Pehla rekommendation nr. 4 I individuella fall, beroende på konfiguration av ställverksfacket och / eller ställverksrummets utförande (t ex låg takhöjd), kan ytterligare åtgärder vara nödvändiga beroende på lokala bestämmelser

7 2.3 Dimensioner och vikter Dimensioner och vikter av 12/17.5 kv fack med brytare eller kontaktor Höjd Bredd - Fack med märkström upp till 1250 A (upp till 31.5 ka) 4) - Fack med märkström upp till 1250 A (överstigande 31.5 ka) - Fack med märkström A - Fack med märkström 2000 A Djup - upp till 2500 A, 31.5 ka A, 40 ka A, 40 ka A, 50 ka A, 50 ka Höjd på facket exkl rökgashuv Dimension A B D E mm 2200/ ) C 3) ) Vikt 12/17.5 kv ställverksfack (inkl.utdragbar brytare): Märkström Vikt A Kg ) 2) 3) 4) Höjd på lågspänningsutrymmet 705/1100 mm 1000 mm på förfrågan. Djupare fack finns på begäran Fack utrustade med högspänningskontaktor typ VSC är 650 mm breda upp till50 ka korttidsström och upp till 12 kv märkspänning. 5

8 2.3.2 Dimensioner och vikt 24 kv ställverksfack med brytare Dimensioner och vikt 24 kv ställverksfack med säkringslastfrånskiljare Typ NALF Höjd Bredd - Fack med märkström upp till 1250 A - Fack med märkström överstigande 1250 A Djup Höjd exkl rökgashuv 1) 2) 3) 4) 5) Dimension Höjd lågspänningsutrymme 705/1100 mm mm på begäran. Dimensionen måste bekräftas enligt gällande order dokumentation. A B C D E mm 2325/ ) 4) ) Djupare fack finns på begäran För korttidsströmmar upp till och med 25 ka är 1560 mm djupa fack tillgängliga. Vikt 24 kv fack (inkl. Utdragbar brytare ) ) ) Höjd Bredd Ut och inkommande fack Djup Höjd exkl rökgashuv 2) 3) 4) Dimension Höjd lågspänningsutrymme 705/1100 mm Djupet av facket med lastfrånskiljare i kombination med fack med HD4 brytare rekommenderas att vara 1560 mm, i andra fall 1520 mm observera not 3) Bindande fackdimensioner i enlighet med relevant orderbunden dokumentation. Max. driftström i facket begränsas av märkströmmen på högsp.säkringen. Vikt på 24 kv facket (inkl säkringslastfrånskiljaren): fackbredd 1000 mm...är ca 950 kg A B C D E mm 2325/ / ) 2) Rated current A Mass Kg Dimensioner och vikt på fack med säkringslastfrånskiljare NALF 12 och 17,5 kv Höjd Bredd - Ut- och ink fack med säkringslastfrånskiljare A 2200/2595 B A 4) 1) Djup C 1300/1340 2) Höjd exkl rökgashuv D 2100 E ) 2) Höjd lågspänningsutrymme 705/1100 mm Djupet av facket med lastfrånskiljare i kombination med fack med HD4 brytare rekommenderas att vara 1340 mm: Observera not 3) 3) 4) Bindande fackdimensioner i enlighet med relevant orderbunden dokumentation. Max. driftström i facket begränsas av märkströmmen på högsp.säkringen. Vikten på 12/17,5 kv facket (inkl säkringslastfrånskiljaren): bredd 800 mm är ca 750 kg 6

9 3. Fackens utformning och utrustning 3.1 Standardfack och varianter Standardfacket för UniGear ställverket är det inkommande / utgående brytarfacket med SF6- eller vakuumbrytare. Facket är indelat i skenutrymmet I., brytarecell II., kabelcell III. och lågspänningsutrymme IV. för den sekundära utrustningen. Utöver detta finns andra fackvarianter för olika driftsbehov tex mätning. För sektionering är två fack nödvändigt, brytarfack med utdragbar brytare och ett skenfack (tillval med spänningsmätning och jordning). I UniGear ställverk ingår också en variant av inkommande / utgående fack med NALF lastfrånskiljare fast monterad. 3.2 Kapsling och mellanväggar Fackets ytter- och mellanväggar består av 2 mm tjocka högkvalitativa AlZn ark. De tre högspänningscellerna samlingsskendecell, brytarecell och kabelcell är var och en utrustade med vertikala tryckavlastningskanal och tryckavlastningsklaffar riktade in till rökgashuven Vid en inre ljusbåge i ställverket öppnas dessa och tryckavlastning ske in i rökgashuven. Framsidan av facket har trycksäkra dörrar som kan öppnar för en vinkel av 130. Kabel och brytare cellen har varsin dörr, dessa kan utrustas med inspektionsfönster gjord av säkerhetsglas. Golvet i facket se fig 2 och 3 är gjord av aluminium Ställverksfacket tak har monterade tryckavlastningsklaffar enligt ovan tillverkade av stålplåt. Tryckavlastningsklaffarna i taket är säkrade med stålskruvar på en längsgående sida och på den andra längsgående sidan med plast skruvar. I fallet med inre övertryck pga av en intern ljusbåge spricer plastskruvar och klaffen öppnas varvid övertrycket leds upp i rökgashuven. Påverkan på ställverket pga ett internt ljusbågsfel kan begränsas med olika metoder: Den bakre väggen i samlingsskenutrymmet 84, mellanvägg 9, monteringsplatta 12 med luckor 12,1 / 12,2 och horisontella partition 20, utgör en del av den inre avskärmning (figurerna 2, 3). Den interna uppdelning med mellanväggar innebär säker tillgång till brytarcellen och kabelcellen även när skenorna är i drift. Lågspänningsutrymmet för plint, instrument,reläskydd mm är helt skyddad från högspänningsområdet tack vare sitt hölje av stål. På ställverkets gavlar monteras gavelplåtar. Dörrar och luckor rengöres ordentligt och behandlas mot korrosion innan de får en dubbel beläggning av färg. Täckfärg är i standard RAL Andra kulörer kan fås enligt överenskommelse. Dörrarna på facket är trycktålig och kan antingen förses med skruvlås eller med engreppshandtag Ställverket kan utrustas med en sk Ith Limitor en mekanisk microswitch monterad på tryckavlastningsklaffen som vid övertryck i cellen aktiveras och skickar en utlösningsimpuls till matande brytare ( se kap 3.6). Ställverket kan också utrustas med optiska ljusbågsvakter typ REA eller TVOC Användning och utförande av rökgashuvar och tryckavlastningskanaler styrs av IEC och lokala säkerhetsbestämmelser. På många marknader tex i Sverige krävs samprovade tryckavlastningskanaler och tryckavlastningsluckor för att vid en intern ljusbåge i ställverk föra ut övertrycket och den kontaminerade gasen ut ur ställverksrummet för att säkerställa personsäkerheten i driftrummet Ventilation av facket Ventilationsöppningar i fackets yttre kapsling för ventilation av ställverket erfordras för högre märkströmmar. En ventilationsöppning finns placeras under brytarcellen. Ventilationöppningen är klassad IP4X och försedd med klaffar som stoppar utslägg av övertryck och kontaminerade gaser vid en eventuell inre ljusbågsfel (se fig 2 och 3). Vid högre omgivningstemperatur än + 40 C är detnödvändigt att tillämpa nedklassning av fackets märkström. Det är nödvändigt att använda forcerad fläktventilation för högre märkström än 3600 A resp A för 12/17,5 kv. För A användes en fläkt på framsidan av facket placerad under brytarcellen. För A krävs också en andra fläkt placerad på fackets baksida. I detta fall måste ställverket stå med ryggen ca 600 mm från vägg för att erbjuda plats för byte av bakrre fläkt. För 24 kv krävs forcerad ventilation för märkströmmar överstigande A ( se fig 169) 7

10 Instruktioner för användning av fläktar för forcerad ventilation: Tabellen visar hur fläktarna styrs av driftströmmen. Som alternativ kan styrning ske via termostat. Brytarfack 12/17.5 kv 3600 A, omgivnings temperatur max. 40 C Ström < 3200 A => 3200 A Fläkt 1 Brytare Nej Ja Notera Fläkt går ifrån Fläkt går till Brytarfack 12/17.5 kv 4000 A, omgivnings temperatur max. 40 C Ström Fläkt 1 Brytare Fläkt 2 Strömtransformatorer Notera < 3200 A Nej Nej Båda fläktarna gå ifrån => 3200 A Ja Ja Båda fläktarna går till Ström < 2200 A => 2200 A Brytarfack 24 kv 2500 A, omgivnings temperatur max. 40 C Fläkt 1 Brytare Nej Ja Notera Fäkt går ifrån Fläkt går till Stöm < 2700 A => 2700 A Brytarfack 24 kv 3150 A, omgivnings temperatur max. 40 C Fläkt 1 Brytare Nej Ja Notera Fläkt går ifrån Fläkt går till 8

11 A D B C A B C D Samlingsskenecell Brytarcell Kabelcell Lågspänningdutrymme Skåpkapsling Tryckavlastningsklaffar (sprängbleck) Kanal för kontrollkablar Nedledare (isolerade) Samlingsskena Isolerade genomföringar Jordslutare Strömtransformatorer Spänningstransformatorer Mellanvägg bortagbar Mångpoligkontakt för kontrollkablar Monteringsplåt Övre avskärmare (shutter) Nedre avskärmare (shutter) Utdragbar del Manövermekanism jordslutare Manövervev för jordslutare Glidskena Plintskena Kabelanslutning Bottenplåt håltagen Förflyttningsmekanism kassettbrytare Skruvad axel för förflyttning Hål för insättning av vev för kassettbrytare Genomgående jordskena Horisontell mellanvägg, bortagbar Ventilationsgaller Backventil som stänger vid övertryck Kabel klämma Mellanvägg Fig 2: Exampel på UniGear brytarfack 9

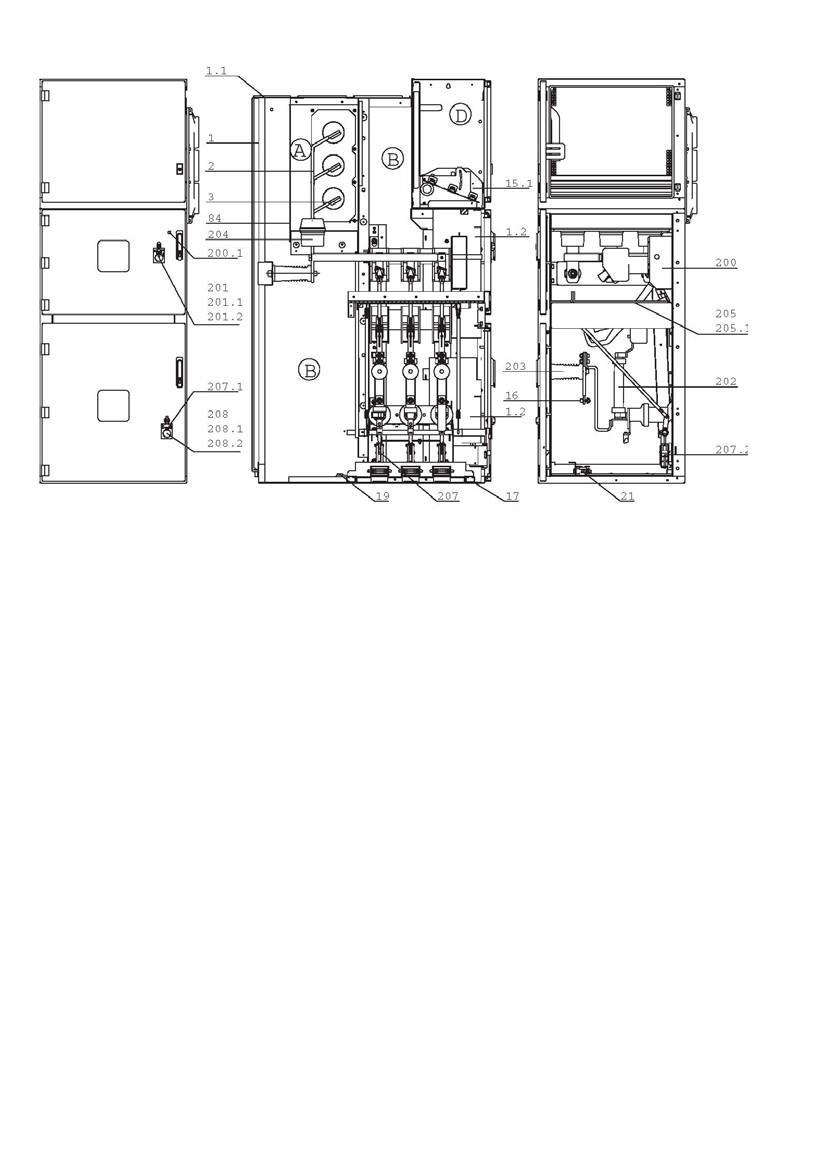

12 A D B C A B C D Samlingsskenecell Brytarcell Kabelcell Lågspänningdutrymme Skåpkapsling Tryckavlastningsklaffar (sprängbleck) Kanal för kontrollkablar Nedledare (isolerade) Samlingsskena Isolerade genomföringar Jordslutare Spänningssensorer i kabelcellen Mellanvägg bortagbar Mångpoligkontakt för kontrollkablar Monteringsplåt Övre avskärmare (shutter) Nedre avskärmare (shutter) Utdragbar del Manövermekanism jordslutare Manövervev för jordslutare Glidskena Plint rack Kabelanslutning Bottenplåtl håltagen Förflyttningsmekanism kassettbrytare Skruvad axel för förflyttning Hål för insättning av vev för kassettbrytare Genomgående jordskena Horisontell mellanvägg, bortagbar Ventilationsgaller Backventil som stänger vid övertryck Kabel klämma Mellanvägg Fig 2b) Tvärsnitt på UniGear Digital brytarfack (spänningsmätning i kabelcellen) 10

13 D A B C A B C D Samlingsskenecell Brytarcell Kabelcell Lågspänningdutrymme Skåpkapsling Tryckavlastningsklaffar (sprängbleck) Kanal för kontrollkablar Nedledare (isolerade) Samlingsskena Isolerade genomföringar Jordslutare Spänningssensorer i samlingskeneutrymmet Mellanvägg bortagbar Mångpoligkontakt för kontrollkablar Monteringsplåt Övre avskärmare (shutter) Nedre avskärmare (shutter) Utdragbar del Manövermekanism jordslutare Manövervev för jordslutare Glidskena Plint rack Kabelanslutning Bottenplåt håltagen Förflyttningsmekanism kassettbrytare Skruvad axel för förflyttning Hål för insättning av vev för kassettbrytare Genomgående jordskena Horisontell mellanvägg, bortagbar Ventilationsgaller Backventil som stänger vid övertryck Kabel klämma Mellanvägg Fig 2c) Tvärsnitt på UniGear Digital brytarfack (spänningsmätning i samlingsskenecellen) 11

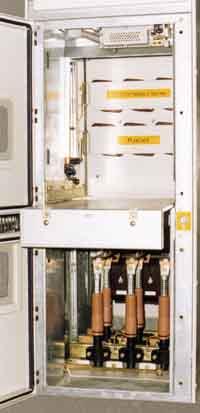

14 A B D Samlingsskenecell Cell för säkringslastfrånskiljare och kablar Lågspänningdutrymme Skåpkapsling Tryckavlastningsklaffar (sprängbleck) Kanal för kontrollkablar Nedledare Samlingsskena Plint rack Kabelanslutning Bottenplåt - håltagen Genomgående jordskena Kabelklämma Mellanvägg Säkringslastfrånskiljare Lägesvisare för säkringslastfrånskiljaren Manövermekanism för säkringslastfrånskiljaren Vev för jordslutare Glidskena Säkring eller säkringsatrapp Isolator eller strömtransformator Genomföring Isolerad mellanvägg Bortagbar isolerad plåt Jordslutare Lägesvisare för jordslutare Förregling av jordslutare Manövermekanism jordslutare Vev för jordslutare Införingshål för vev Fig 3: Exempel på 12 kv fack med säkringslastfrånskiljare och jordslutare 12

15 3.3 Cellindelning i ställverksfacket Det finns tre olika typer av apparater för ström/spänningsmätning för UniGear Digital Concept: KEVA 17,5B2x spännings sensor med omsättning 10000:1 KECA 80C104 combisensor omsättning 150mV@80A KECA 80C165 combisensor omsättning 150mV@80A (större diameter) Cell för samlingsskenan Samlingsskenorna 3 (fig. 2, 3) har ett platt tvärsnitt och gjord av koppar och monteras fack för fack. För högre märkströmmar (3150, 3600 och 4000 A), har samlingsskenorna ett öppet D-format tvärsnitt. Beroende på samlingsskenans märkström används antingen enkel eller dubbelt D-formad ledare. Samlingskenan hålls på plats av den platta genomföringar 2 (fig. 2, 3) och, 29 (avsnitt 5.5). Skenor och nedledare för 17,5 och 24 kv är isolerade med krympslang. Bultförband i 17,5 och 24 kv skensystem innesluts i isolerande höljen 58 (avsnitt 5.7). För 12 kv upp till 2500 A har samlingsskenan ej isolering som standard (kan fås som tillval). Med hjälp av genomföringsplattor (stödisolerskivor) 28 och genomföringar 29 (avsnitt 5.5), bildas avskärmare ( partitions) i samlingsskenecellen mellan ställverksfacken. Dessa avskärmare (partitions) är nödvändiga för högre märkkorttids Ström på ställverket - se tabell nedan. Spännings sensorer i samlinsskeneutrymmet i UniGear Digital Concept Märkspänning Märkkortidsström Placering av stödisolerskiva i samlingsskenan 25 ka 12/17.5 kv 31.5 ka 40 ka, 50 ka 25 ka 24 kv I varje gavelfack. Överstigande 12 fack stödisolerskiva också i mitten på ställverket. Överstigande 21 fack stödisolerskiva i var tredje fack i ställverket. I varje gavelfack och i var tredje fack i ställverket I varje fack i ställverket I varje gavelfack. Överstigande 12 fack stödisolerskiva också i mitten på ställverket. Överstigande 21 fack stödisolerskiva i var tredje fack. Marine / Seismic version 31.5 ka Samtliga märkkorttidströmmar I varje fack I varje fack I enlighet med speciella orderbundna krav som tex jordslutare eller spänningstransformatorer placerade i samlingsskenan kan placeringen av stödisolerskivor avvika från ovanstående tabell. Som option kan ställverk för samtliga märkkorttidsströmmar förses med Stödisolerplattor (genomföringsplattor) i varje fack 13

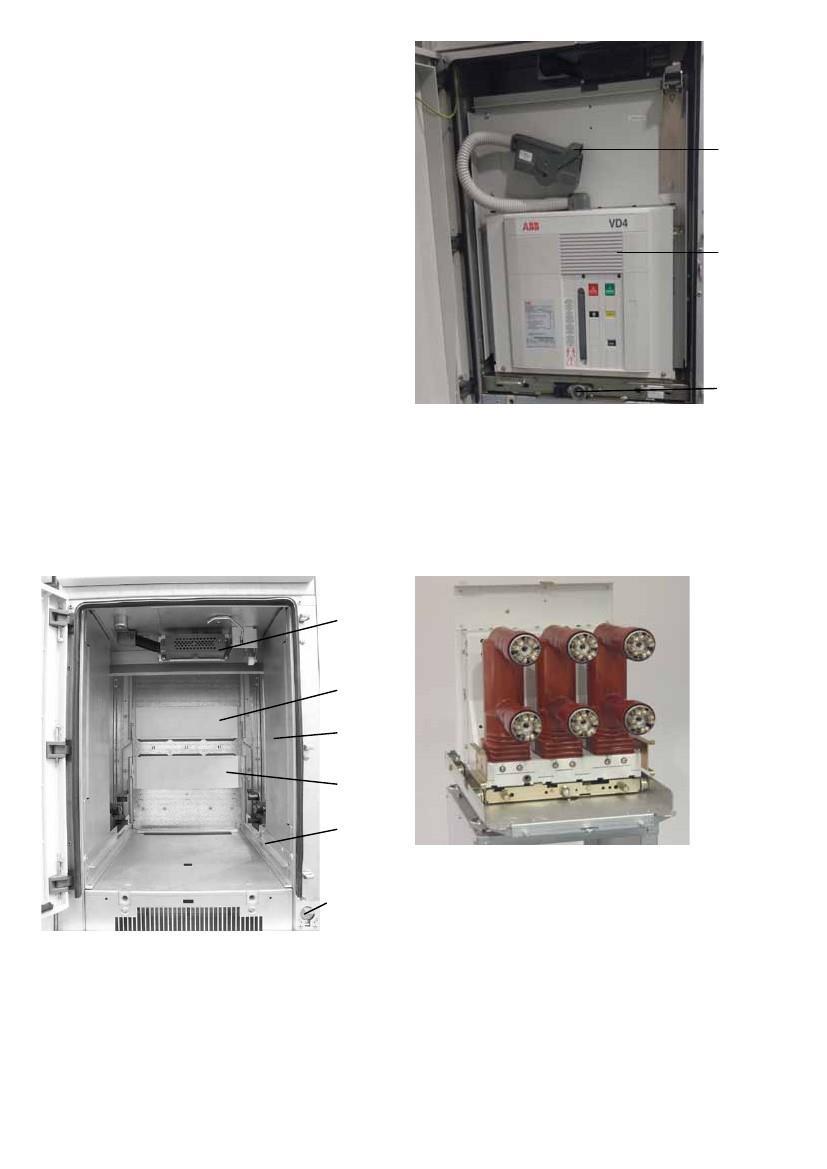

16 3.3.2 Cell för brytaren Brytarcellen innerhåller all erforderlig utrustning för in- och utvevning av kassettbrytaren. Cellen har liksom kabelcellen metalliska mellanväggar på alla sidor. Brytarens huvudkontakter (tulpankontaker) sitter på brytarkassetten. Den fasta kontakten sitter på monteringsplåten 12 (Figure 2). De övre- och nedre avskärmarna av metall (shutters) 12.1/12.2 (Fig. 4), täcker införingsöppningarna. Avskärmarna (shutters) öppnas när brytaren vevas in till driftläge och stängs när brytaren vevas ut till frånskiljt läge (testläge). I frånskiljt läge (testläge) är huvudströmkretsen frånskiljd och avskärmarna bildar en mellanvägg mellan samlingskenecellen och brytarcellen I frånskiljt läge (testläge) är den utdragbara kassettbrytaren fortfarande inne i brytarcellen med dörren till brytarcellen stängd. Tryckknapparna för ON/OFF placerade på brytaren, de mekaniska lägesvisarna för ON/OFF och indikeringen för fjäderspänningen kan observeras genom inspektionsfönstret om brytaren är invevad till driftläge Till och frånslag av brytaren skall göras med dörren till brytarcellen stängd. Som standard i Sverige är facket utrustat med en trycknapp för mekaniskt frånslag av brytaren då den befinner sig i driftläge (se Fig. 7, 8). Den mångpoliga kontakten 10.1 för hjälpspänning är monterad i brytarcellen (Fig. 4 och 5) Fig 5: Cell för brytaren med öppen dörr. Kassettbrytare i utvevad position frånskiljt/testläge. Den mångpoliga kontakten ej ansluten 10.1 Mångpolig kontakt för hjälpspänningskablaget 13.1 Brytaren typ VD Manövermekanism för kassettbrytaren Fig 6: Kassettbrytare typ VD4 placerad på brytarvagn 14/14.1 Fig 4 : Brytarcell utan brytare Mångpolig kontakt för hjälpspänning Övre skyddsplåt (sutter) Nedre skyddsplåt (shutter) Manöver mekanism för jordslutaren Införsehål för drivaxel för jordslutaren Höger skena för brytarkassetten Täckplåt 14

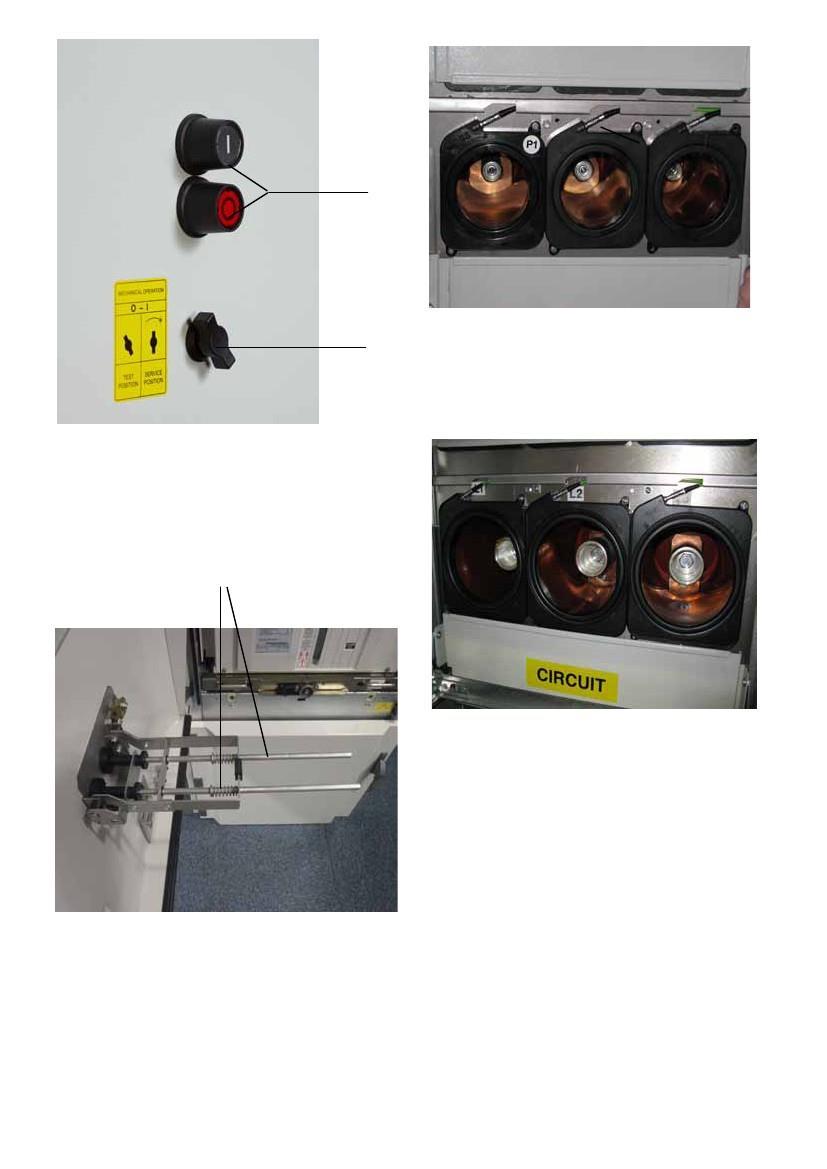

17 Strömsensorer KECA 80C104 moterade i brytarcellen för UniGear Digital Concept Fig 7: Tryckknapp förr mekanisk ON/OFF placerad på dörren till brytarcellen För Sverige användes normalt endast mekanisk tryckkapp för frånslag För att göra ett mekaniskt frånslag av brytaren vrider man vredet till rätt läge och trycker på tryckkanppen. Anordningen kräver två handgrepp och kan ej klassas som ett mekaniskt nödstopp Mekanisk tryckknapp 45.2 Vred 45.3 Strömsensorer KECA 80C165 moterade i brytarcellen för UniGear Digital Concept Fig 8: Anordning för mekaniskt till- och frånslag Svängbar tryckstång som påverkar brytaren tryckknappar för Från och Till. 15

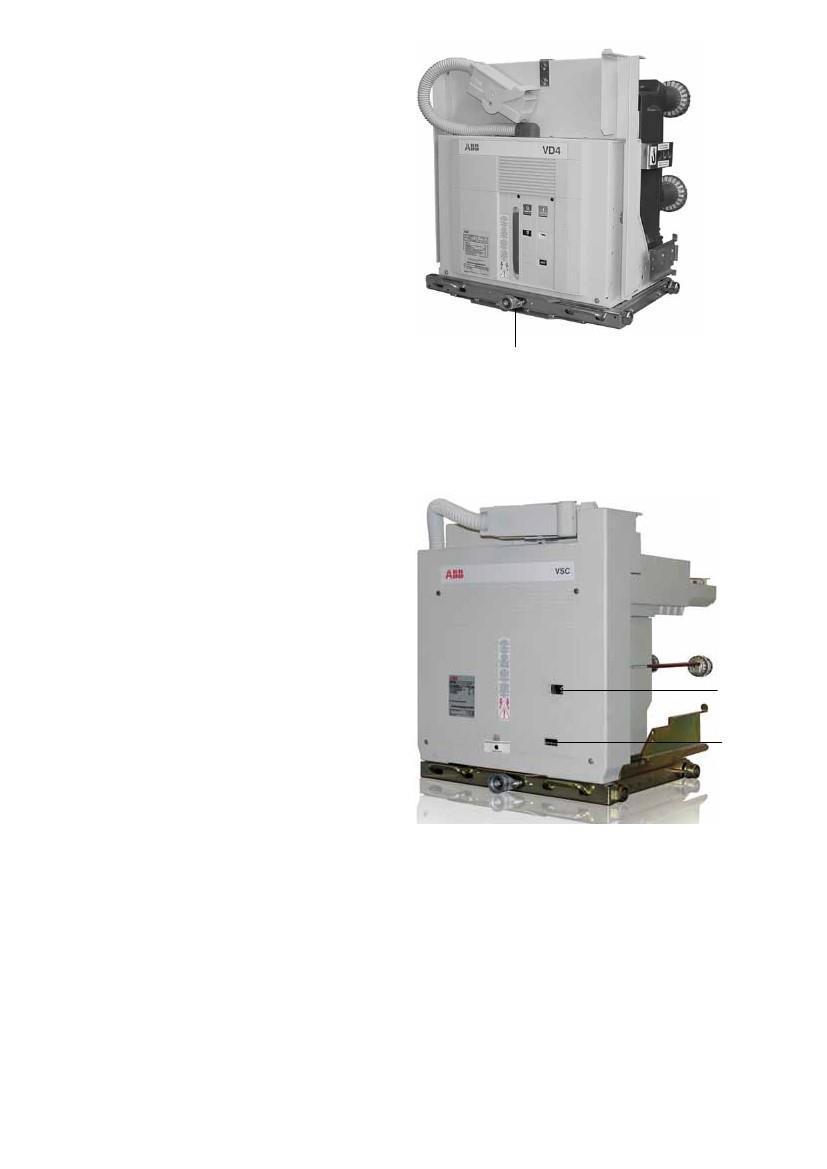

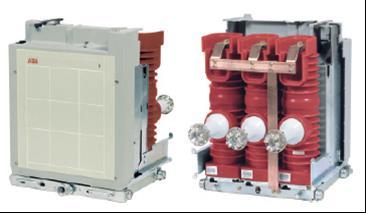

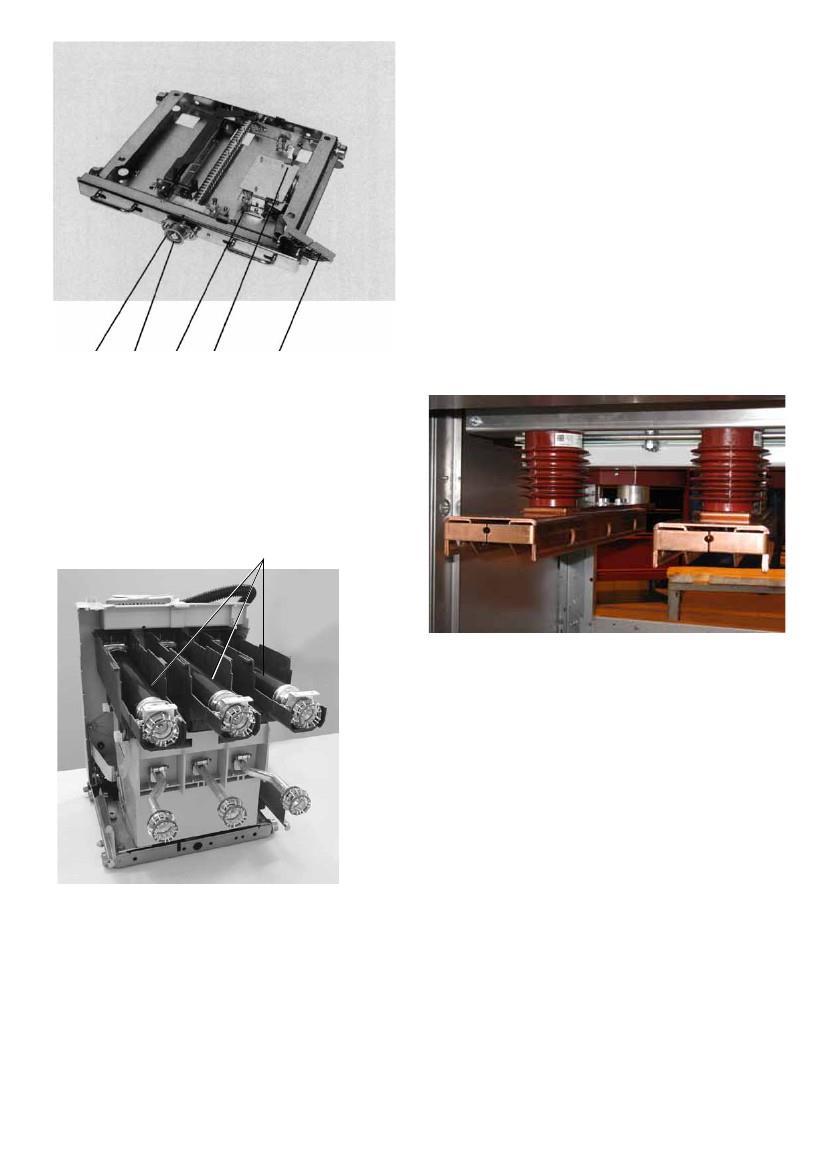

18 3.3.3 Utdragbar kopplingsapparat 1. Udragbar brytare Den utdragbara brytaren bildar en komplett modul bestående av vakuumbrytare typ VD4 eller VM1, eller SF6-brytare typ HD , isolerade kontaktarmen 4.2 med huvudkontakter 4.3 och mångpolig kontakt för kontrollkablaget 10,1 (Fig.5) 164).Kassettlägeskontakterna i förflyttningsmekanismen är elektriskt förbundna med brytaren via den mångpoliga kontakten 10.3 (Fig 11). Kassettbrytaren kan förflyttas till driftläge antingen manuellt (via vev) eller maskinellt via ett motordon. Denna förflyttning ska alltid ske med dörren till brytarcellen stängd. Mekaniska lägeställare definiera om kassettbrytaren är i drift- eller frånskiljt/test läge.. Jordförbindelsen mellan den utdragbara kassettbrytaren och facket utgörs av kassettens hjul och fackets skenor 42 (fig. 4) vilka är fastskruvade i fackväggen. Utdragbar kassettbrytare passar endast i brytarfack med rätt märkdata. I det fallet brytaren har rätt dimension för facket men för liten märkström blockerar kodningen av pins i den mångpoliga kontakten att brytaren kan anslutas och vevas in till driftläge. Brytare med rätt dimension men med högre märkström än facket kan användas. Tex kan en 1250 A brytare användas i ett fack med märkström 630 A Fig 9: Brytare typ VD Förflyttningsmekanism 2. Utdragbar kontaktor Som ett alternativ till brytare kan en vakuum kontaktor på kassett typ VSC användas. Kontaktorn VSC är utrustad med högspännings säkringar (Fig. 154) och Kan användas för märkspänning upp till 12 kv. All information i detta kapitel för kassettbrytare kan också appliceras på konntaktorn. 3. Andra utdragbara appparater Den utdragbara apparaten kan också utgöras av följande: spänningstransformatorer på kassett med primärsäkringar. jordningskassett utan tillslagskapacitet (för samlingsskena eller kraftkablar); jordningskassett med tillslagskapacitet (för samlingsskena eller kraftkablar); testkassett för kraftkablar; frånskiljarkassett; frånskiljarkassett med säkringar. lyftkassett för skyddsluckor (shutters). Fig 10: VSC vakuum kontaktor Indikering Till/Från Manöverräknare

19 3.3.4 Cell för kabelanslutning Kabelcellen innerhåller strömtransformatorer 7, fast monterade eller utdragbara spänningstransformatorer 8, jordslutare 6, (Fig 2). Kabelcellen är konstruerad för montage av tre strömtransformatorer. Om inte strömtransformatorer erfordras monteras dummies i deras ställe då dessa också fungerar som skenstöd. De fast monterade spänningstransformatorerna anslutes primärt med flexibla fullisolerad ledare. De bortagbara spänningstransformatorerna är utrustade med primärsäkringar (kan ersättas med säkringsatrapper). Jordslutaren kan manövreras manuellt eller med hjälp av ett motordon. Jordslutarens läge indikeras både mekaniskt med hjälp av indikering på mekanismen och elektriskt via hjälpkontakter. Tre ventilavledare kan monteras i kabelcellen. Detta begränsar utrymmet för kraftkablar med en kabel per fas S9 S Fig 11: Utdragbar förflyttningsmekanism för brytaren, with auxiliary switches S8 S Lägesindikator testläge Lägesindikator driftläge Plugg anslutning för kontrollkretsarna på kassetten Fyrkantig tapp för manövrering av kassett Hål för införande av vev för kassett Spännings sensorer KEVA 17,5B20 monterade i kabelcellen för UniGear Digital Concept Kabel anslutning 12/17.5 kv fack: I det 650 mm breda facket kan upp till 3 parallella enledar-kablar anslutas med max area 630 mm2. I det 800 eller mm breda facket kan upp till 6 parallella enledar-kablar anslutas med max area 630 mm2. Som alternativ kan treledarkablar eller skenor anslutas. Detta måste diskuteras under orderstadiet. Fig 12: VSC typ vakuum kontaktor Högsp säkringar Kabel anslutning 24 kv fack: I det 800 mm breda facket kan upp till 3 parallella enledar-kablar anslutas med max area 500 mm2 I det 1000 mm breda facket kan upp till 6 parallella enledar-kablar anslutas med max area 500 mm2 Som alternativ kan treledarkablar eller skenor anslutas. Detta måste diskuteras under orderstadiet. För mer information angående kabelanslutning, se kap

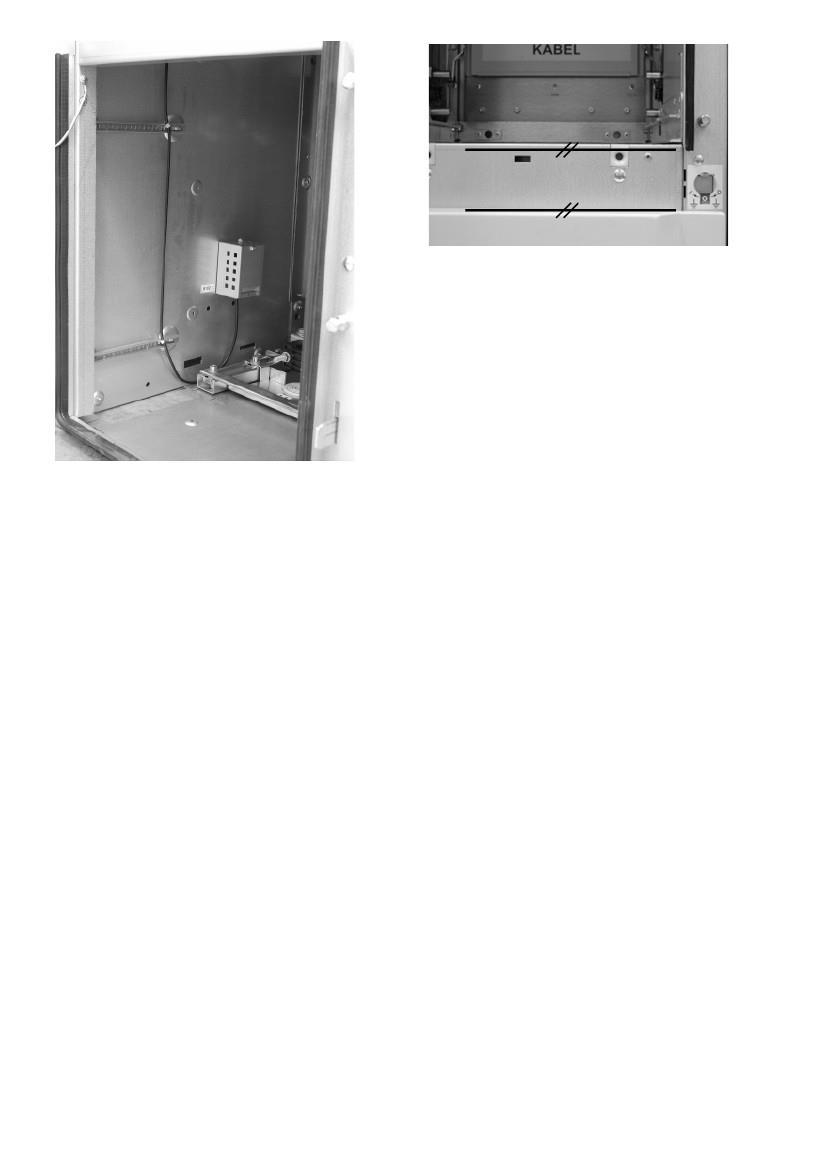

20 3.3.5 Lågspänningsutrymmet Höjden på lågspänningsutrymmet är 705/1100 mm. Se också kap Om de sekundära enheter inte är avsedda för dörrinstallation, monteras de på DIN-skena som möjliggör senare ändringar i kabeldragningen. I den nedre delen av lågspänningsutrymmet finns tre rader med DIN-skena på de svängbara hållaren och, under dessa finns det ett lättillgängligt hjälp växla för kontroll ledningar pluggen. Sekundär ledningar förlägges i en kanal på höger sidan av lågspänningsutrymmet. Den vänstra sidan av utrymmet är för den externa ledningar. Kanalerna är täckta med stålplåt 43,1, 43,2 (fig. 76) Lastbrytare och kabel utrymme i fack med lastfrånskiljare I facket är cellen för lastfrånskiljaren och kabelutrymme gemensamt. Den fast monterade lastfrånskiljare är ansluten till strömskenor. Sammankopplingen till skenutrymmet sker via bussningar, vilket säkrar separation av sken utrymmet mot alla andra ställverksfack. Cellen för lastfrånskiljare och kabelutrymmet är också separeras från andra fack genom metall mellanväggar. Lastfrånskiljaren kan som option bestyckas med en integrerad jordslutare. Jordslutarens (typ E) läge indikeras via en hjälpkontakt. Tillslag och frånslag av lastfrånskiljaren utförs manuellt med en spak med dörren stängd. Som option kan lastfrånskiljaren förses med motormanöverdon Vilket innebär att manöver kan ske både lokalt och på distans. Jordslutren manövreras lokalt via en vev. Lastfrånskiljarfacket är som standard avsett för montage av enledar-kabel. Facket har stödisolatorer för förankrimg av av kablarna. Som option kan facket bestyckas med strömtransformatorer som då ersätter stödisolatorerna. I lastfrånskiljarfacket för 12 kv, 17,5 kv and 24 kv kan man ansluta 1 enledar-kabel upp till 240 mm2. Viktigt : För anslutning av annan kabel eller kabelarea måste detta diskuteras med ABB under orderstadiet. 18

21 3.4 Förreglingar/skydd mot felaktig manöver Fackens interna förregling För att förhindra farliga situationer och felaktig användning, Finns det en serie förreglingar för att skydda både personal och utrustning: Den utdragbara kassetten kan endast flyttas från test / frånskilt läge (och tillbaka) när brytaren och jordningskopplare är i frånläge (dvs jordslutaren måste vara i frånläge förväg.) I mellanläget är jordslutaren mekaniskt förreglad. När effektbrytare har en elektrisk frigivning är förreglingen också elektrisk. Brytaren kan bara slås till när brytarkassetten befinner sig i test eller i driftläge. När brytarkassetten befinner sig i mellanläget är brytaren mekaniskt föreglad. När effektbrytare har en elektrisk frigivning är förreglingen också elektriskt. Hindrande av felfunktion kan också åstadkommas av av reläfunktionalitet I drift- eller testläge kan endast brytaren slås ifrån manuellt när hjälppänning saknas. Brytaren kan inte slås till på grund av elektrisk förregling. Att ansluta eller ta bort den mångpoliga kontakten för kontrollkablaget 10.2(fig 141) är endast möjligt när brytaren är i test/frånskiljt läge. Jordslutaren 6 (Fig. 2) kan på grund av mekanisk förregling endast slås till om brytarkassetten är i test/ frånskiljt läge eller om brytarkassetten är placerad utanför facket. Om jordslutaren är i jordat/tillslaget läge kan inte brytarkassetten förflyttas från test/frånskilj läge till driftläge (mekanisk förregling). Som option kan avskärmarna i facket (shutters) förses med mekanisk förregling för att hindra att dessa kan öppnas manuellt Förregling mellan facken Jordslutaren för samlingsskenan kan slås till om samtliga brytarkassetter är i frånskiljt testläge (elektrisk förregling)1). När jordslutaren för samlingsskenan är i Till läge ( samlingsskenan är jordad) kan inte kassettbrytarna flyttas från utdragbar testläge till invevat driftläge. (elektrisk förregling)1) Förreglingsmekanismer Avskärmarna i ställverksfacket (shutters) 12.1/12.2 (Fig. 4) kan förreglas med hänglås när kassettbrytaren har avlägsnats ur facket. Ingångshålet för veven till jordslutaren 14.1 (Fig. 2) kan förreglas med hänglås (används som standard för den svenska marknaden). Ingångshålet för veven till brytarkassetten kan förreglas med hänglås (används som standard för den svenska marknaden).. Låshandtag till dörren för kabel- och brytarcellen kan förreglas med hänglås (används som standard för den svenska marknaden). VARNING 1) Förreglingsmagneten för brytarkassetten finns ej installerad då man har motordriven förflyttning av brytarkassetten, även fast jordslutaren för samlingsskenan och övriga utdragbara apparater är elektriskt förreglade. När jordslutaren för samlingsskenan är sluten är motordriven förflyttning av brytarkassetten förhindrad. OBS! Den manuella nödförflyttningen av brytarkassetten är inte förreglad. 2) Ovanstående förregling är inte tillgänglig för motor manövrerad brytarkassett ( finns som option för VD4 brytare) Förregling av dörrar Facket är är utrustat med följande förreglingar: Kopplingsapparaten (brytaren eller kontaktorn) kan inte vevas in om dörren till brytarcellen är öppen.2) Dörren till brytarcellen kan inte öppnas om kopplingsapparaten (brytare eller kontaktorn) är i driftläge eller i position mellan utvevad test- och driftläge. Jordslutaren kan inte manövreras om dörren till kabelcellen är öppen. Dörren till kabelcellen kan inte öppnas om jordslutaren är i öppet (ojordat) läge Observera: Vid ovanstående förregling kan brytaren alltid slås i från med hjälp av mekanisk tryckknapp på dörrens frontsida (se kap och fig 142). 19

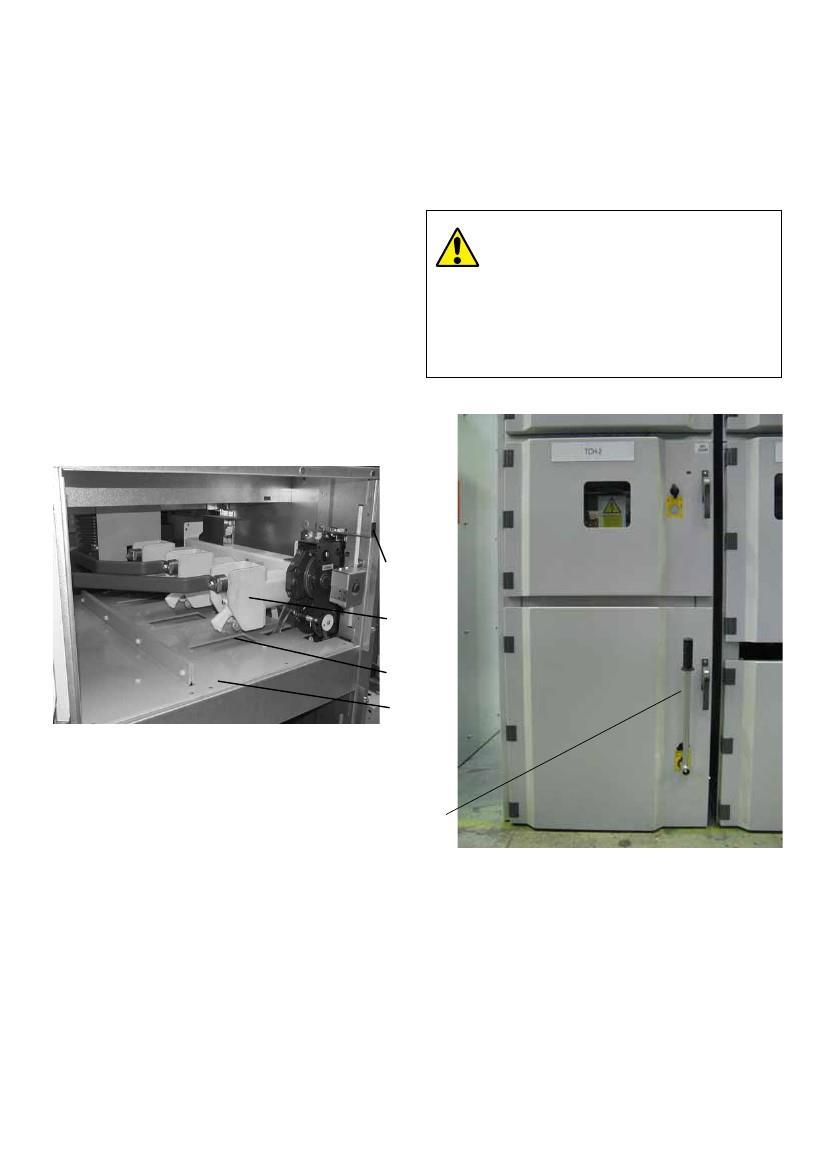

22 3.4.5 Olika typer av förreglingar Standard säkerhetsförreglingar (obligatorisk) Typ Beskrivning A Möjlighet att veva in och ut kopplingsapparat 1 B Möjlighet att slå till kopplingsapparat A Möjlighet att veva in kopplingsapparat 2 B Lossa multi-kontakt för kontrollkablar A Möjlighet att slå till/ jorda jordslutaren 3 B Möjlighet att veva in kopplingsapparat A Möjlighet att öppna dörren till brytarcellen 4 B Möjlighet att veva in kopplingsapparat A Möjlighet att öppna dörren till kabelcellen 5 B Möjlighet att slå ifrån (öppna) jordslutaren Note: Apparatus are circuit-breakers and contactors. Villkor som måste var uppfyllda Kopplingsapparat i läge Från Kopplingsapparat i definierat läge Ansluten multi-kontakt för kontrollkablar Kopplingsapparaten utvevad i testläge Kopplingsapparaten utvevad i testläge Jordslutaren i från/ojordat läge Kopplingsapparaten utvevad i testläge Dörren till brytarcellen stängd Jordslutaren i från/ojordat läge Dörren till brytarcellen stängd Nyckelsystem (option) Möjlighet att veva in och ut kopplingsapparat Lås för manövrering av jordslutare till Lås för manövrering av jordslutare från Lås för isättande av vev för förflyttning kassett Lås för isättande av vev för jordslutare Kan endast avlägsnas med kopplingsapparaten i utvevat testläge Kan endast avlägsnas med jordslutaren i öppet läge Kan endast avlägsnas med jordslutaren i slutet läge Kan alltid avlägsnas Kan alltid avlägsnas Möjlighet att låsa med hänglås Dörr brytarcell Dörr kabelcell Mekanism för att veva kopplingsapparaten in och ut Mekanism för att manövrera jordslutaren Avskärmare (shutters) Det är nödvändigt att använda hänglås med 5-8 mm bygel Blockeringsmagnet (på begäran) Möjlighet att veva in och ut kopplingsapparat Möjlighet att manövrera jordslutaren Spänningssatt magnet Spänningssatt magnet Tillbehör 20 Låsmöjlighet av avskärmare (Shutters fail-safe) Anordningen låser avskärmarna i det stängda läget när kopplingsapparaten avlägsnas från facket. Operatören kan inte öppna avskärmarna manuellt. Avskärmarna kan endast öppnas när kassetten vevas in (se sid 28). 21 Apparatus-switchgear unit compatibility matrix Brytarens mångpoliga kontaktdon är utrustad med en mekanisk matris ( placering av kontakt pins) vilket förhindrar att en brytare med olämplig (för låg) märkström kan anslutas till facket. 22 Mekanisk frånslag av brytare med stängd dörr Standard på svenska marknaden Brytarfacket är utrustat med en mekanisk anordning (tryckknapp), för att åstadkomma frånslag av brytaren med stängd dörr. Frånslag kan göras med brytare både i drift- och testläge. 20

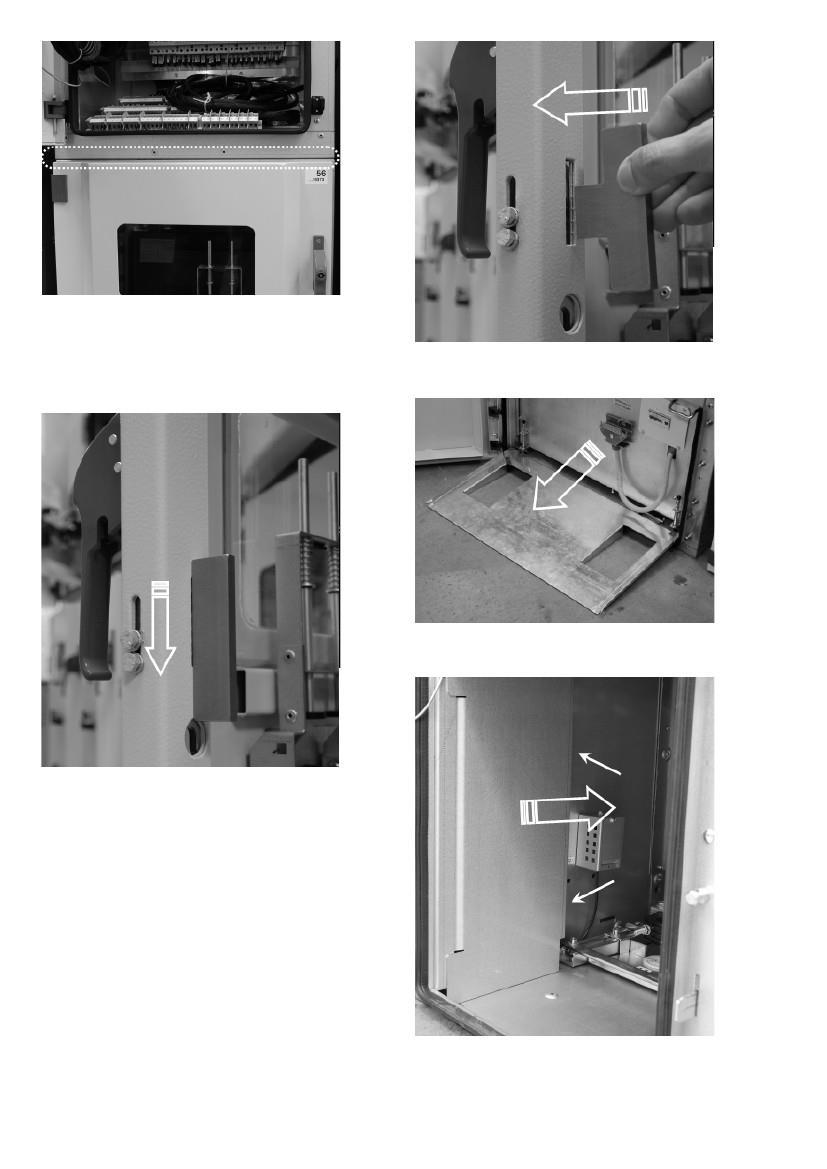

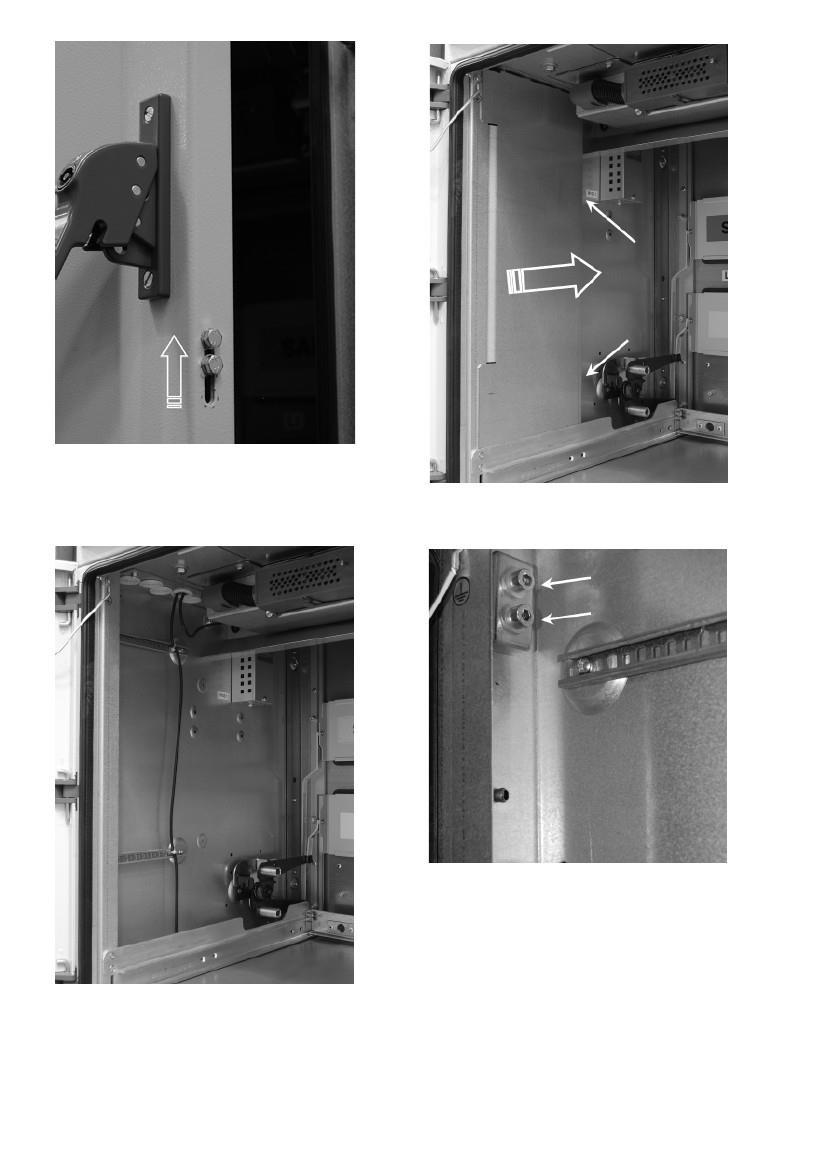

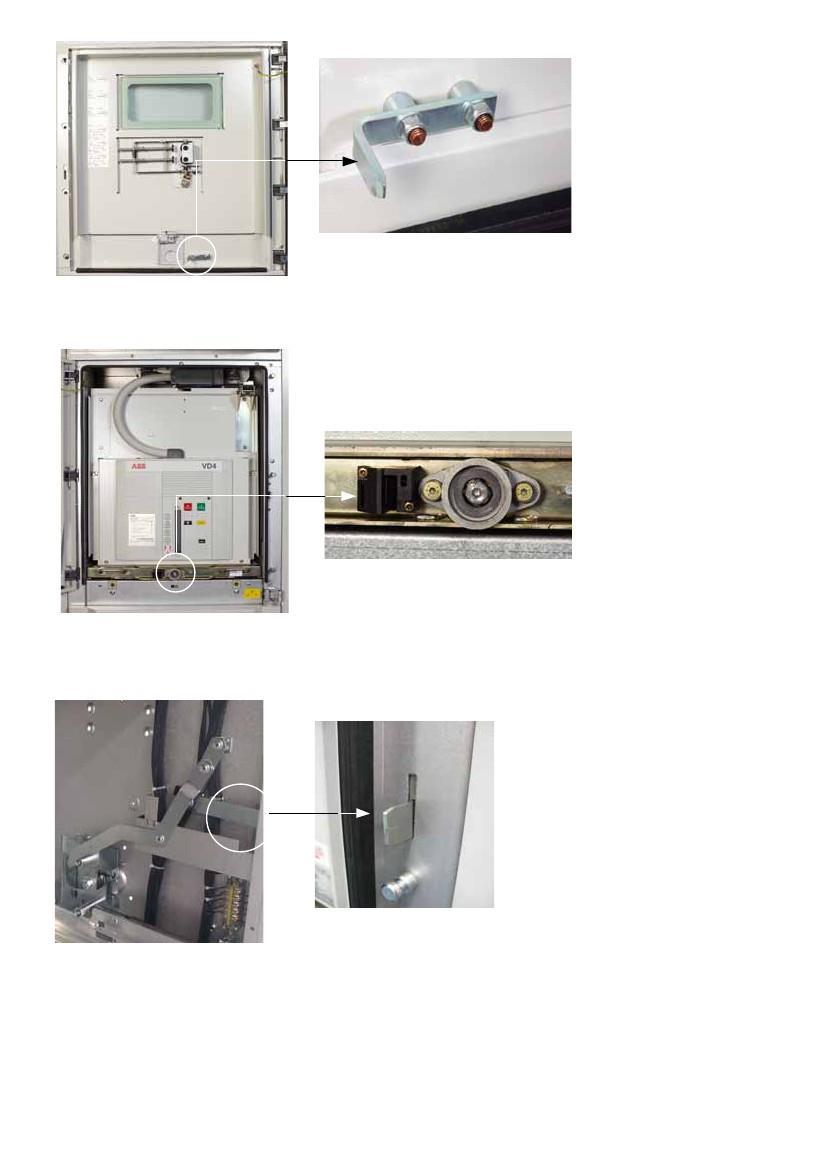

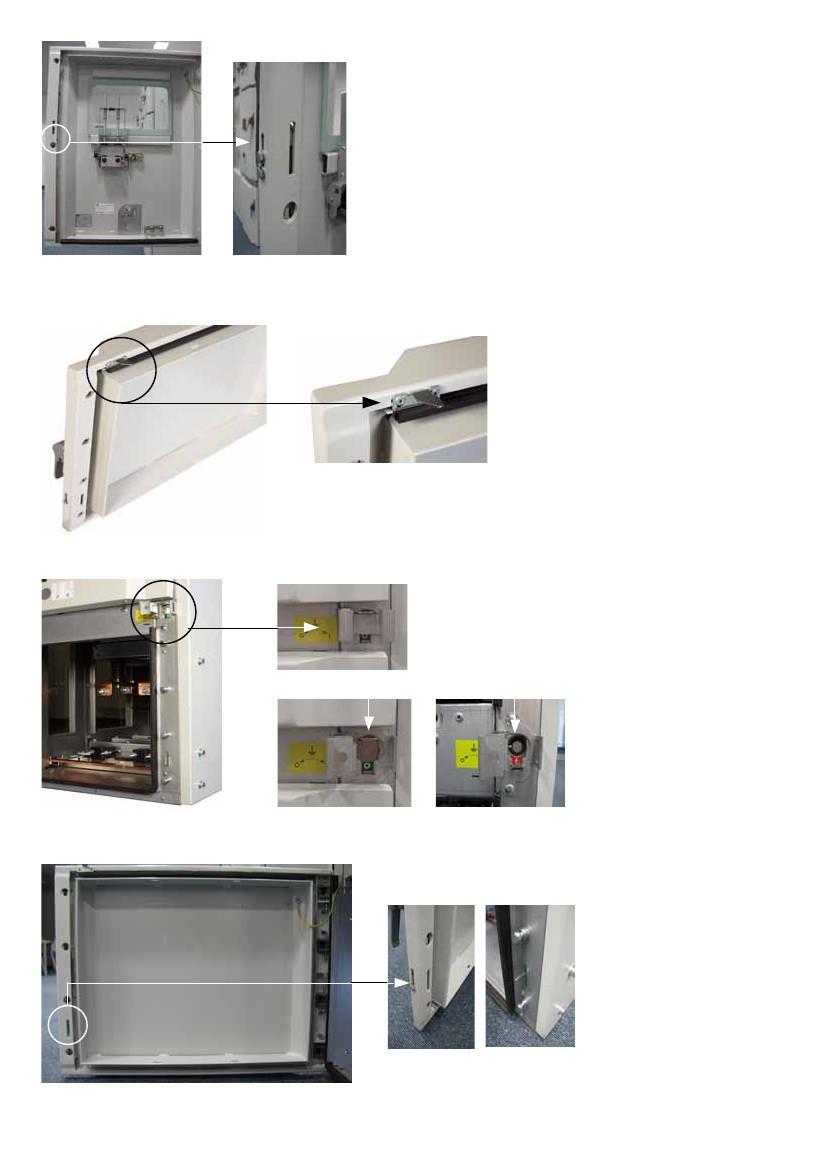

23 A Fig 13: Mekanism som möjliggör öppnande av dörr till brytarcell (A) A Fig 14: Slits för att möjliggöra öppning av dörr till brytarcell (A) B Fig 15: Låsanordning förr dörr till brytarcellen (B) 21

24 B Fig 16: Lås stift för dörr till brytarcellen (B) C Fig 17: Mekanism som möjligör öppning av dörr till kabelcellen (C) C1 C2 Pin ON C2 Pin OFF Fig 18: Slits (C1) och mekanism (C2) för att möjliggöra öppning av dörr till kabelcellen D Fig 19: Lås stift för dörr till kabelcellen (D) 22

25 3.4.6 Intern förregling i fack med lastfrånskiljare. För att förhindra personfarliga situationer och felaktig användning, finns en serie förreglingar för att skydda både personal och utrustning: Lastfrånskiljare kan bara slås till om jordningskopplare är i frånläge. Jordningskopplare kan bara vara i tilläge om lastfrånskiljare är i läge från ( ömsesidig mekanisk förregling. Dörren till kabelcellen kan endast öppnas om jordningskopplaren är till. Jordslutaren kan endast manövreras om dörren till kabelcellen är stängd. Om kontrollspänning inte är ansluten kan lastfrånskiljaren bara slås till och från manuellt. VARNING Den övre dörren kan endast öppnas om lägesindikatorerna för lastfrånskiljaren indikerar frånläge. Detta innebär att från-kretsen villkor måste ovillkorligen verifieras både på de övre och undre kontakterna för lastfrånskiljare Fig 20: Cell med lastfrånskiljare apparat i öppet frånslaget läge Lastfrånskiljare Lastfrånskiljarens lägevisare Isolerad mellanvägg Rörlig isolerskiva 215 Fig 21: Manöverhandtag för jordslutare i lastfrånskiljarfacket 215 Manöverhandtag för jordslutare 23

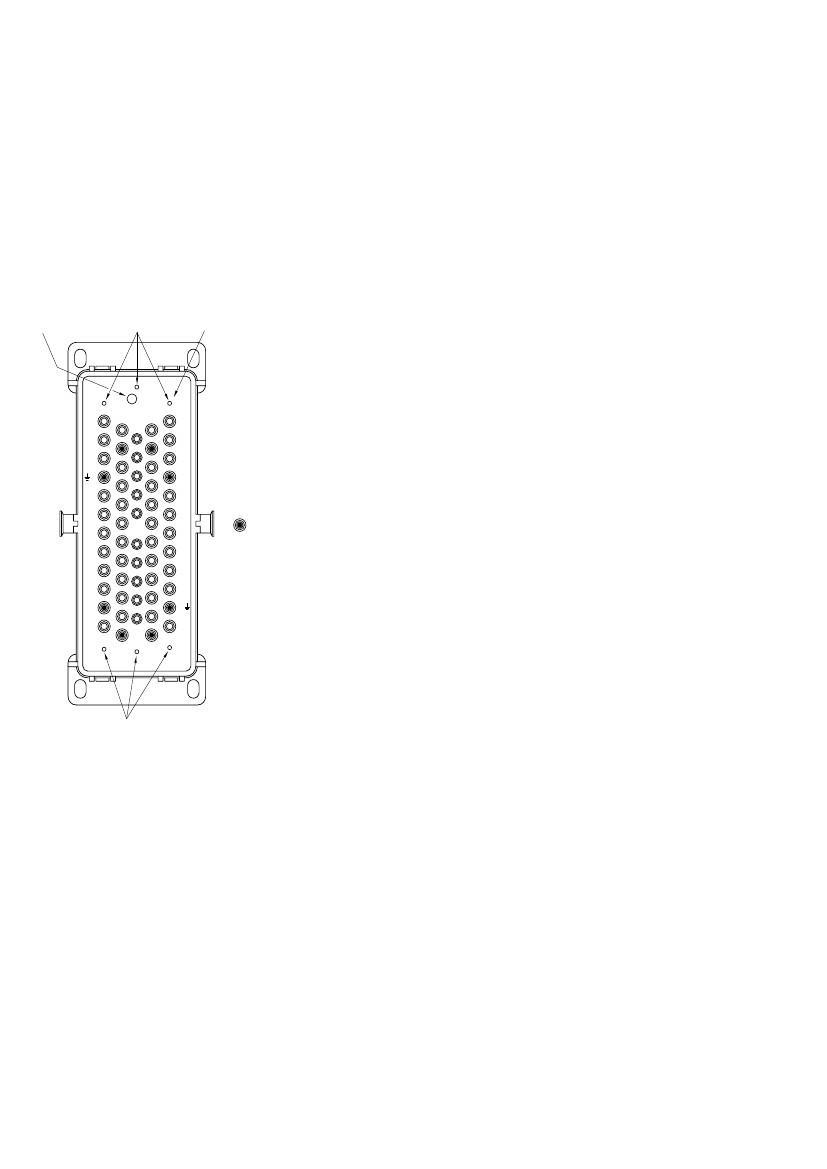

26 3.5 Brytare och mångpolig kontakt. Kodning av stift. Kodningen av stift i den mångpoliga kontakten för Kontrollkablar säkerställer, till exempel att utdragbara kopplingsapparater med olika märkströmmar eller olika kontrollkretsar endast kan användas i de fack de är avsedda för. Stiften monterade i den mångpoliga kontakten 10.1 korrespondera med motsvarande uttag i del Kodningen av stiften i den mångpoliga kontakten är orderbunden och återfinns i de orderbundna dokumentationen B2 (B1) B3 (B4) B5 (B5) B6 (B6) B1 (B2) B4 (B3) (...) Kodning: De kodande stiften/hylsor kan monteras i den mångpoliga kontaktens hon-del (10,1) och / eller i han-delen (10,2). Grundutförande: Antalet uttag är valfritt, men standard designen är 8, 10, 20, 21, 31, 33 och 40, Hylsor och stift kan placeras efter behov i styrkablar uttag (10,1) och styrkablar plugg (10,2) Fig 22: Kodad mångpolig kontakt Mångpolig kontakt Styrstift Öppning för kopplingsstift som verifierar att brytarens mångpoliga kontakt är ansluten till facket. 24

27 3.6 Ith Limitors Ith Limitor är en enkel mekanisk ljusbågsvakt monterad upptill på Varje högspänningscell i ställverksfacket. Vid övertyck i facket på grund av ett ljusbågsfel aktiveras microswitchen och genererar en utlösnings signal. Funktionstiden för microswitchen är mindre än 15 ms Fig 23: Ith limiter microswitch. Det är nödvändigt att att återställa microswitcherna i sitt rätta läge Efter det att fackets lyftöran har tagits bort , PANEL Figure 24: A A) MICROSWITCH TYP CROUZET Fack 11.5 C) MICROSWITCH TYP LXW37 +0, ,5 PANEL B) MICROSWITCH TYP M1S 6610 Användes inte längre 49.2 Sprängbleck på fackets ovansida 25

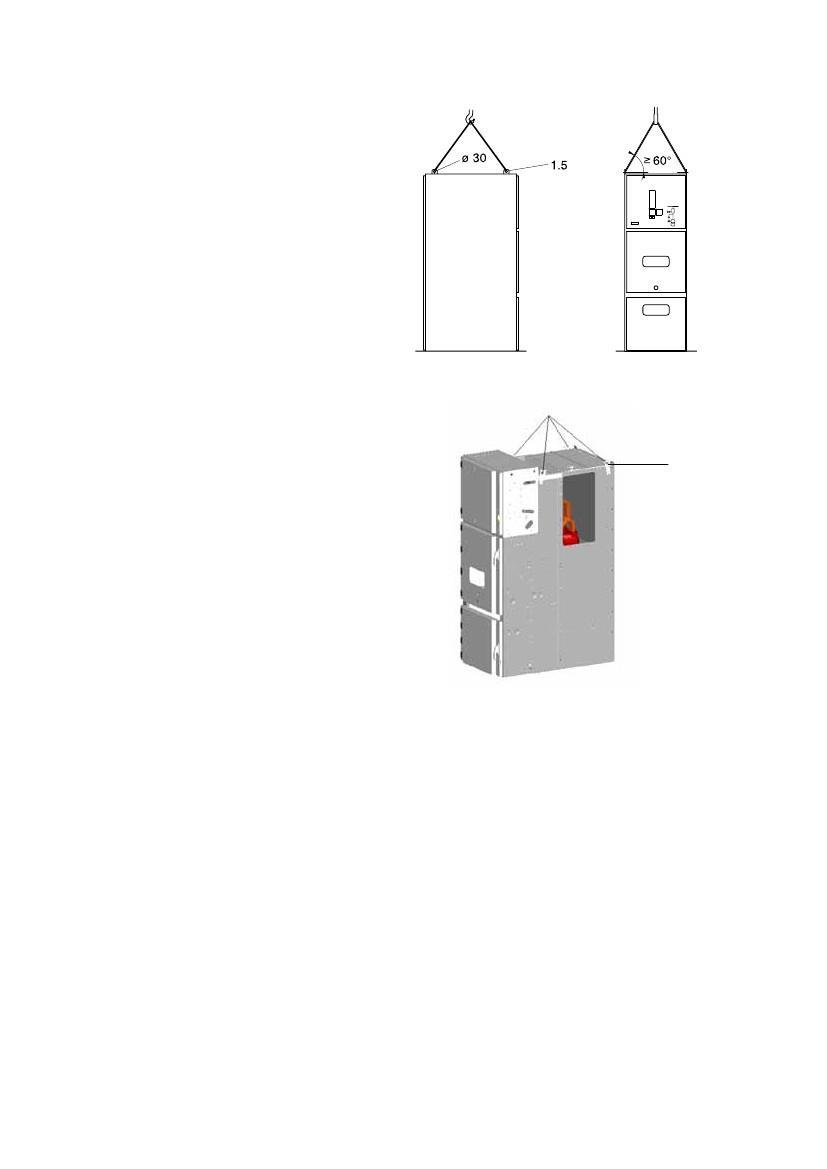

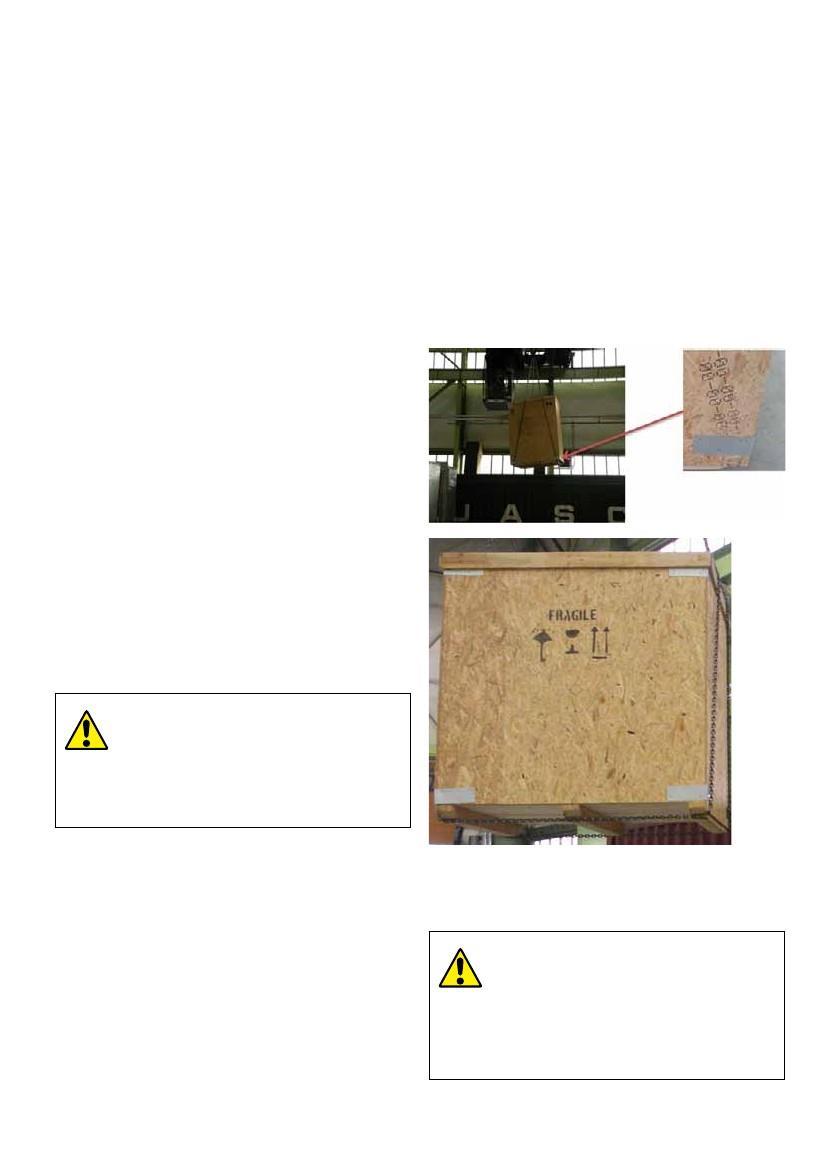

28 4. Transport och lagring 4.1 Leverans Vid leverans är UniGear facken fabrikstillverkade De utdragbara kopplingsapparaterna är placerade i testläge och fackets dörrar stängda. De fabriksmonterade facken har före leverans kontrolleras på fabrik och också genomgått rutinprov (normalt utan växelspänning provning av samlingsskenorna) i enlighet med IEC , och testade för korrekt design och funktion. Den horisontella samlingsskenan är inte monterad. Komponenter för samlingsskenan, brytarvagnar och verktyg/tillbehör levereras i separata trälådor. 4.2 Packning/emballage Alternativa sätt att emballera: Polyeten folie - lagringstid 1/2 år i ren och torr miljö OSB-skivor - lagringstid 1/2 år i utomhusmiljö enligt IEC Trä lådor - lagringstid 1 år i utomhusmiljö enligt IEC 1.5 Beroende på transportsättet och destinationslandet emballeras facken på olika sätt fastskruvade på pall med plastövedrag eller förpackade i sjövärdiga lådor. Torkmedel tillhandahålls för att skydda dem mot fukt: Fack fastskruvade på pall med plastövedrag. Fack placerade i sjövärdig trälådor (inklusive emballage för containertransport): - Förseglade i polyeten folie - Inklusive torkmedel 4.3 Transport Normalt transporteras facken en och en men facken kan enligt överenskommelse också transporteras ihopbyggda i enheter av två eller tre fack. Facken är utrustade med fyra lyftöglor. Transportera facken upprätta och ta hänsyn till den höga tyngdpunkten. Var mycket noga med att kontrollera att alla försiktighetsåtgärder för att skydda personal och material har uppfyllts och använd tillgängliga hjälpmedet så som. Kran/travers Gaffeltruck Manuell pall-lyftare Lyft med kran: Montera lyftlinor med lämplig lastkapacitet (öglebulten diameter: 30 mm); Håll en vinkel på minst 60 från horisontalplanet för lyftlinor anslutna till lyftöronen på facket; Lyft facket med användande av samtliga fyra lyftöron! Fig 28: Lyft med kran 1.5 Lyftöron 4.4 Leverans Kundens ansvar när ställverket anländer till anläggningsplatsen: Kontrollera att leveransen är komplett och fri från skador Observera också eventuella tecken på fukt. I tveksamma fall ska förpackningen öppnas och sedan korrekt återförslutas, komplettera med nytt torkmedel om mellanlagring på anläggningsplatsen är nödvändig; Om skador/ defekter eller transportskador upptäckes skall dessa: - Dokumenteras på respektive fraktdokument; - Omedelbart anmälas till transportören/ speditör i enlighet med gällande regelverk. Viktigt: Ta alltid fotografier för att dokumentera eventuella skador För detaljerad information angående ställverkets hantering se kapitel 4.6.

29 4.5 Mellanlagring Observera nedanstående punkter gällande mellanlagring fig 28. Följ anvisningar med symboler markerade på lådan. Beakta vikt och öppningsvinkeln vid val av lyftselar. 1. Fack monterade på lastpall: Uppställning i ett torrt väl ventilerat förråd med ett klimat enligt IEC ; Rumstemperaturen får inte understiga -5 C; Det får inte finnas någon annan negativ miljöinflytanden; Förvara facken stående; Stapla inte fack på varandra; Fack förpackade i plast: -Öppna förpackning, åtminstone delvis, Fack ej förpackade i plast: - Täck över med plast/pressening; - Se till att det finns tillräckligt med luftcirkulation; Kontrollera regelbundet att inte kondens uppstå Uppackning Ta bort spik på lådans lock och sidor; Öppna luckan och lossa bultarna som fäster ställverk till lyftpallen; Lyft facket med hjälp av kranen enligt instruktion Avlägsna lastpallen; Ställ facken på plats. 2. Fack packade sjövärdiga trälådor med skyddande folie: Förvara lådorna: - Skyddade från väder; - På en torr plats; - Säker från eventuella skador; Kontrollera att packningen inte har några transportskador; Kontrollera torkmedel (se även avsnitt 4.2): - Vid ankomsten av leveransen; - Därefter med jämna mellanrum; När den maximala lagringsperioden, med start från det datum av förpackning, har överskridits: - Skyddande funktion packningen kan inte längre garanteras; - Vidta lämpliga åtgärder om längre mellanlagring erfordras. VARNING Gå inte på fackens tak Kan allvarliga skada utrustning för mekanisk ljusbågsvakt Ith limitor om sådan utrustning finns 4.6 Hantering av ställverket Ställverk Ställverksfacken levereras oftast fastmonterade på lastpall. Hantering ska utföras på säkert sätt med travers eller kran. Som alternativ användes transportrullar eller gaffeltruck. Vikter och dimensioner återfinnes i leveransdok eller i ritningsunderlaget Hantering av fack vid användande av kran eller travers Fig 29: Hantering av ställverksfack packad i trälåda Hantering av ställverk VARNING Använd endast lämpliga lyftanordningar. Vid läckage av SF6 gas via olyckshändelse uppstå Ventilera rummet ordentligt och var noga med att följa lokala säkerhetsbestämmelser samt anvisningar enligt IEC16344 Hantering av ställverksfack packade i trälåda. Efter uppackning, lyft ställverksfacket med kran eller travers (fig 28). Använd lyftöron (1.5) och säkerhetsrep. Avlägsna lyftöronen efter montaget. 27

30 Hantering av fack vid användande av transportrullar VARNING Använd transportrullar endast på plant underlag. Förflytta ställverksfacket försiktigt för att undvika att det välter. Lyft ställverksfacket med kran eller travers använd lyftöronen Avlägsna lastpallen genom att lossa skruvarna i botten av facken. Sätt en robust metallplåt mellan rullarna och placera ställverksfacket på transportrullarna. Fig 31: Lyft av ställverksfack packat i en trälåda. Transportrullar Metall plåt Fig 32: Hantering av ställverksfack Fig 30: Användande av transportrullar Hantering av brytare Hantering av fack med användande av gaffeltruck Brytare/kontaktorer skall hanteras med kran/travers eller gaffeltruck. Följ bipackade anvisningar och instruktioner. VARNING Använd gaffeltruck endast på plant underlag. Förflytta ställverksfacket försiktigt för att undvika att facket välter. Var noga med att inte lyfta ställverksfacket för högt under transport då stabiliteten vid förflyttning då kan äventyras. VARNING Utsätt inte apparaternas isolerade delar eller kontakter för någon påfrestning eller belastning under hanteringen. Kontrollera att brytarens fjäderspänndon inte är i uppspänt tillstånd vid hantering 28

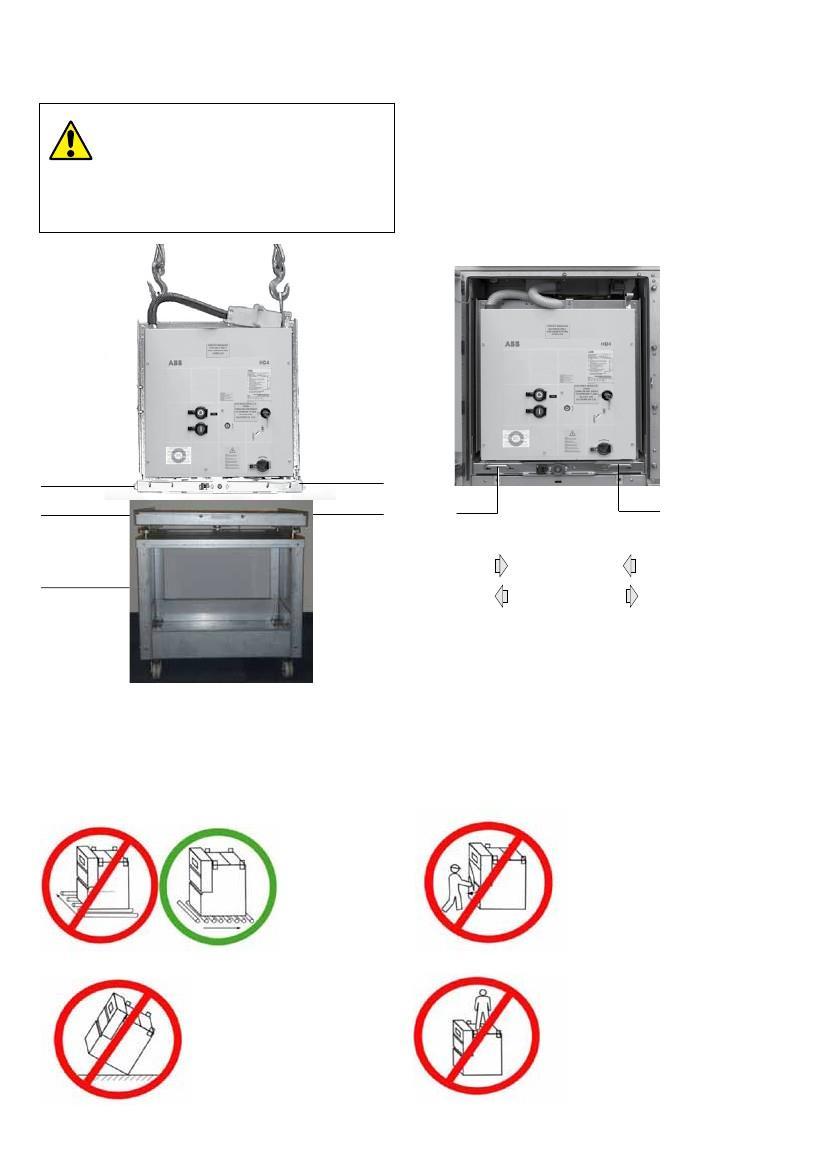

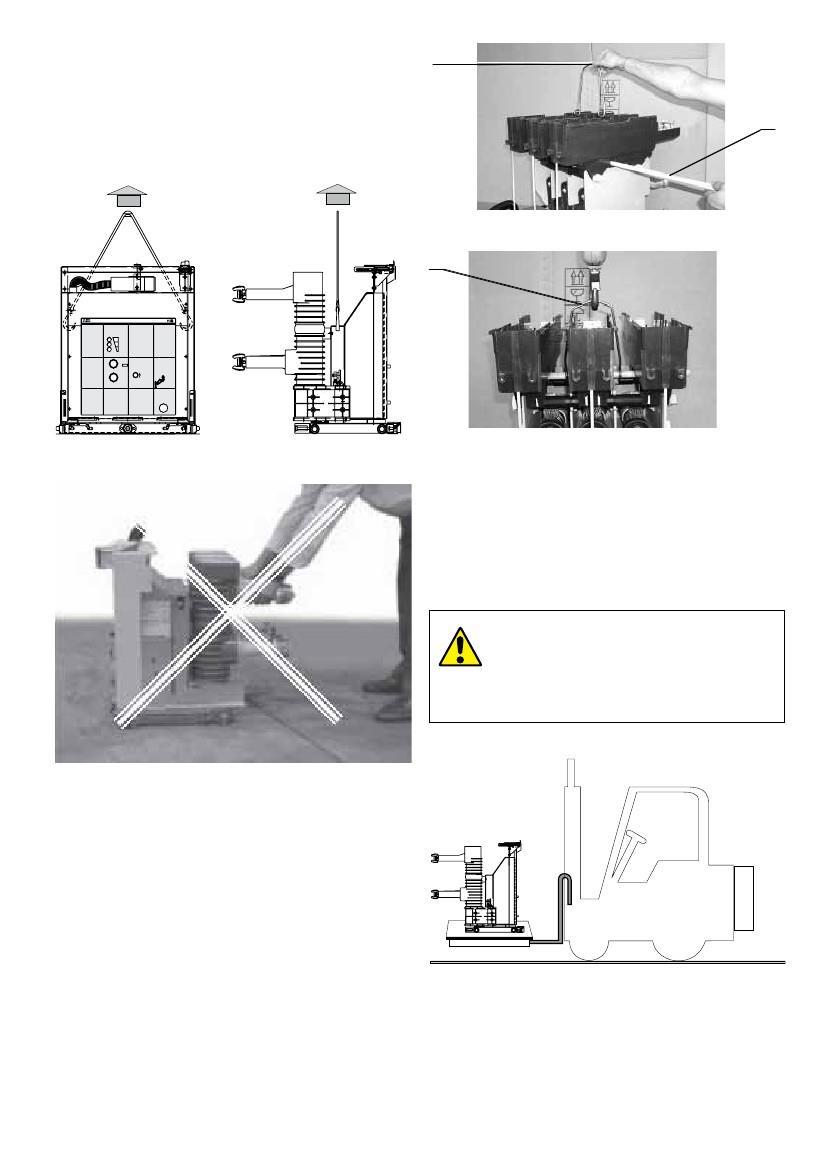

31 Hantering av brytare/kontaktor med kran Brytare Använd lyftöronen på brytaren (fig 33). Var noga med att inte utsätta de isolerade delarna eller brytarens kontakter För påfrestning under hanteringen. (fig 34). 2 1 Avlägsna lyftöronen efter avklarad hantering. 2 Fig 33: Korrekt hantering Fig 35: Applicering av lyftanordning på kontaktorn Hantering av brytare med gaffeltruck Förflyttning av brytare med gaffeltruck kan endast göras om brytaren placerats på ett kraftigt underlag (tex lastpall) Var noga med att inte utsätta de isolerade delarna eller brytarens kontakter för påfrestning under hanteringen. VARNING Placera brytaren på ett stadigt underlag ( lastpall) innan brytaren transporteras med gaffeltruck. Fig 34: Felaktig hantering Kontaktor Applicera lyft skenan (1) på kontaktorn ( fig 35) Haka i fästet (2) med lyftanordningen (1); Haka i fästet (2) med fjäder spärren och lyft kontaktor; Avlägsna lyft utrustningen i omvänd ordning. Fig 36: Förflyttning av brytare med gaffeltruck 29

32 Hantering av brytare med ABB s brytarvagn För hantering och insättning av brytare/kontaktor i ställverket med användande, av servicevagn (Fig 37). VARNING Använd inte brytarevagnen för något annat ändamål än att förflytta brytare/kontaktor som vagnen är avsedd för. För att hantera brytaren med brytarvagn följ instruktionerna nedan (fig 37), haka fast lyftöglorna på brytaren fästöron och håll brytaren direkt ovanför brytarevagnen (1): för handtagen (2) mot centrum av brytaren (*) För att anpassa horisontella kontrollstiften (3); placera brytaren på brytarevagnen; skjut brytaren mot ställverksfacket och sätt brytarevagnen i spåren tills handtag (2) frigörs (**) utåt och den horisontella låsstift går i spåren (4). Fixera brytaren/kontaktorn på på brytarvagnen före förflyttning (*) (**) (*) Handling direction for horizontal locking pin entry. (**) Handling direction for exit of the horizontal locking pins. Fig 37: Fast brytarvagn. Finns också höj-och sänkbara brytarvagnar. Varning: Hjälpspänning måste anslutas innan det går att öppna dörrarna till facket kabel eller till brytarcellen. Ansluten hjälpspänning krävs också för manövrering av jordslutare och brytarkassett.! Vid förflyttning av brytaren på transportrullar placera transportrullarna parallellt med brytarens framkant! Håll alltid ställverksfacket i vertikalt läge Stå inte på fackets tryckavlastningsöppningar! 30

33 5. Montage av ställverket på plats Montage av ställverket på plats skall utföras av certifierat personal, alternativt under övervakning av certifierad montageledare. 2. Studera ritningarna i detta kapitel för att få en uppskattning av ställverksfackens placering i ställverksrummet Om högre kapslingsklass (IP klass) önskas följ instruktionerna i manual 1VLG t. När seismiska krav inte gäller, är det inte nödvändigt att fästa varje ställverkfack till golvet eller ramen, det räcker att fästa ytterfacken i varje rad på ställverket. 5.1 Allmänt Före start av montage av ställverket på plats i ställverksrummet måste utrymmet vara färdigställt, försett med belysning, elektrisk installation och värme/ventilation och låsbara dörrar. Alla nödvändiga byggarbeten såsom håltagning i vägg/golv och kabelvägar ska vara klara och avslutade. Kontrollera rummets takhöjd med tanke på eventuella apparater monterade i ställverkets samlingsskena samt fackens rökgashuvar, tryckavlastningskanaler och tryckavlastningsluckor. Ställverksrummet måste vara utfört för inomhusställverk i enlighet med IEC Säkerställ att inomhustemperaturen inte understiger minus 5 grader C. När seismiska krav gäller, är det nödvändigt att fästa varje ställverk fack till golvet eller ramen. Här rekommenderas Alt A där ställverket fästes på en stålram av "C" profiler med speciella fästelement. Kontakta ABB för mer information. 5.2 Golv/fundament Finns tre alternativa uppställningsprinciper: Alt A uppställning på C profil stål balk Som standard rekommenderas att ställverket placeras på en C profil stål balk om ställverket ska placeras på ett betonggolv. Facken skruvas fast med hjälp av speciella bult (lev avabb På förfrågan). Mått-tabell Märkspänning Fackbredd Bredd manövergång 1) Dörrbredd ställverksrum Dörrhöjd ställverksrum 2) Öppning i tak om Ställverksfacket ska lyftas in öppifrån: Bredd Längd Max taklast 1) 2) 3) 3) kv mm mm mm mm mm mm kg/m Ta hänsyn till nationella krav/standard. Gäller vid standard höjd av lågspänningslådant. Snittvärde (beroende av fackets bestyckning). 12/17.5 kv Alt A uppställning på C profil stål balk kv Alt B uppställning på planat betonggolv Uppställning direkt på planat betonggolv innebär betydligt högre krav på golvet utjämning, vilket måste, i detta fall, uppfylla samma toleranser jämfört med Alt A uppställning på stålbalk. Fastsättning utföres genom förankring av bultar i betongen. Alt C uppställning på ställverksgolv Ställverksgolvet måste anpassas till facken mått och vikt och facken skruvas fast i golvets ramverk. Detta alternativ rekommenderas inte om ställverket måste uppfylla seismiska vibrationskrav Se ritningar fig gällande fack med olika märkdata. C" stålprofilen kan tillhandahållas av ABB tillsammans med ställverket. Montaget ska om möligt utföras med certifierad personal. C" stålprofilen är avsedd att gjutas in i betonggolvet. Placera profilerna på de angivna positionen på betonggolvet Enligt vad som visas på ritningarna och markera ut platser för att borra hålen. Borra sedan hålen för förankringsbultar, dvs. för pluggar 14 för fastsättning av stålprofilerna. Placera sedan pluggarna i hålen och skruva fast stålprofilerna i golvet löst med bultar 13, utan slutlig åtdragning så att efterjustering är möjlig. Väg av stålprofilerna både i läng- och tvärled till rätt nivå med hjälp av skims och ett avvägningsinstrument. Generellt kan följande metoder för ställverkets förankring rekommenderas för någon av installationsmetoderna nämnas:. 1. Ställverksfacken är bultade ihop i fronten och i ryggen till en enhet; 31

34 Toleranskrav för uppställning av ställverket på C-profil Krav på jämnhetstolerans:± 1 mm mätt över 1 meter Rakhetstolerans: 1 mm per 1m, men max 3 mm för hela rambalkens längd. Efter utläggning av rambalk, dra åt bultarna 13. Placeringen av rambalk på betonggolvet får inte ändras under denna operation! Kontrollera igen och, om nödvändigt, korrigera eventuella avvikelser; Svetsa samman olika delar av rambalken i skarvarna för att erhålla en elektrisk ledande förbindelse. Vidta nödvändiga åtgärder för jordning av rambalken med galvaniserade stålband med minimum dimensionerna 30 x 4 mm. Två jordningsanslutningar är rekommenderas för en ställverksrad rad längre än ca.. 5 fack Appliocera golvbeläggningen/spackel försiktigt runt golvramen, lämnar inga luckor. Den övre kanten av golvramen ska vara 2 mm över färdigt golvnivå ; tolerans av detta värde är inom gränserna för 0 och 5 mm. Detta underlättar montering och inriktning av ställverksfacken. I vissa fall innebär detta att materialtjockleken hos ett ytterligare golvbeläggning som skall monteras senare måste tas i beaktande; Rambalken får inte utsättas för skadlig påverkan eller tryck, i synnerhet inte under montagefasen. Om dessa villkor inte uppfylls, skapas problem under montering av ställverk och eventuellt med hantering av brytarkassett, samt öppning och stängning av dörrarna. Placera facken i nivå framkant och skruva ihop dem i fronten och den bakre delen; Fäst facken med expanderbult och brickor (medlevereras ställverket på begäran); Alt C uppställning på ställverksgolv Se generella ritningar fig Krav på jämnhetstolerans:± 1 mm mätt över 1 meter Rakhetstolerans: 1 mm per 1m, men max 3 mm för hela rambalkens längd. Rengör området där ställverket ska placeras. Efter installationen av ställverksgolvet, vidta alla nödvändiga åtgärder för perfekt jordning av ramen med galvaniserade stålband med min. mått 30 x 4 mm. Två jordningspunkter rekommenderas för en ställverksrad längre än ca. 5 fack. Placera facken på golvkonstruktionen med gällande avstånd till vägg. Se orderbundna ritningar. Placera facken i nivå framkant och skruva ihop dem i fronten och den bakre delen; Utför infästning genom svetsning av golvramen utanför facken på den plats där ramen skjuter ut från ställverket botten. Denna metod av installationen kan inte rekommenderas om seismiska motståndskraft krävs. Fastsättning av facken på C-profil Ställverket fästes på C-profilerna med hjälp av en särskild bult som levereras på begäran. Placera de enskilda ställverksfacken i sekvens på korrekt planade och installerade C-profiler i enlighet med relevanta fundamentritningar; Kontrollera att facken stå i linje skruva ihop dem i fronten och bakre del; Alt B- Upppställning och fastsättning av fack på planat betonggolv Se ritning i fig för applikationer med olika märkdata. Rengör golvet där ställverket ska ställas upp; Märk ut ställverksplaceringen på golvet. Var noga med att minimiavstånd till väggar inte underskrides. Jämna ut golvet i längs- och sidled, Jämnhetstolerans ± 1mm över en mätlängd av 1 m; Borra hål i golvet vid de avsedda fästpunkterna, i enlighet med borr ritningar. Använd slagborrmaskin med borr passande till de stålpluggar som används Sätt i pluggar i hålen och placera ställverksfacken 32

35 Fig 38: UniGear 12/17,5 kv märkström upp till A T-offs 2500 A Riktlinje för uppställning på fundament ram på betonggolv Inte tillämpligt för fack med lastfrånskiljare. C G FT TB TH 1) 2) Standard fack djup C = 1340 mm kontrollera alltid med orderbunden ritning 2) Manövergångens bredd (See table on page 31) Fackets bredd (See table on page 31) Dagmått dörr bredd = fackbredd mm Dagmått dörr höjd = fackhöjd mm Min mått; rekommenderat 500 mm Fackets djupmått måste bekräftas av orderbundna ritningar Dörr Ryggplåt Gavelplåt Expanderbult Stålhylsa 33

36 Top view Section A-A Fig 39: UniGear 12/17,5 kv märkström 3150/4000 A ka Riktlinje för uppställning på fundament ram på betonggolv Inte tillämpligt för fack med lastfrånskiljare. C Standard fack djup C = 1390 mm kontrollera alltid med orderbunden ritning 2) G Manövergångens bredd (See table on page 31) FT Fackets bredd (See table on page 31) TB Dagmått dörr bredd = fackbredd mm TH Dagmått dörr höjd = fackhöjd mm 1) Min mått; rekommenderat 500 mm 2) Fackets djupmått måste bekräftas av orderbundna ritningar 10 Dörr 11 Ryggplåt 12 Gavelplåt 13 Expanderbult 14 Stålhylsa 34

37 Top view Section A-A Fig 40: UniGear 24 kv Riktlinje för uppställning på fundament ram på betonggolv Inte tillämpligt för fack med lastfrånskiljare. C G FT TB TH 1) 2) Standard fack djup C = 1700 mm kontrollera alltid med orderbunden ritning 2) För fack upp till och med 25 ka finns variant med fackdjup = 1560 mm För Ik = 31,5 ka gäller fackdjup = 1700mm Manövergångens bredd (See table on page 31) Fackets bredd (See table on page 31) Dagmått dörr bredd = fackbredd mm Dagmått dörr höjd = fackhöjd mm Min mått; rekommenderat 500 mm Fackets djupmått måste bekräftas av orderbundna ritningar Dörr Ryggplåt Gavelplåt Expanderbult Stålhylsa 35

38 Top view Section A-A Fig 41: UniGear 12/17,5 kv med NAL lastfrånskiljare Riktlinje för uppställning på fundament ram på betonggolv C G FT TB TH 1) 2) Standard fack djup C = 1340 mm kontrollera alltid med orderbunden ritning 2) Manövergångens bredd (See table on page 31) Fackets bredd (See table on page 31) Dagmått dörr bredd = fackbredd mm Dagmått dörr höjd = fackhöjd mm Min mått; rekommenderat 500 mm Fackets djupmått måste bekräftas av orderbundna ritningar Dörr Ryggplåt Gavelplåt Expanderbult Stålhylsa 36

39 Top view Section A-A Fig 42: UniGear 24 kv med NAL lastfrånskiljare Riktlinje för uppställning på fundament ram på betonggolv C G FT TB TH 1) 2) Standard fack djup C = 1340 mm kontrollera alltid med orderbunden ritning 2) Manövergångens bredd (See table on page 31) Fackets bredd (See table on page 31) Dagmått dörr bredd = fackbredd mm Dagmått dörr höjd = fackhöjd mm Min mått; rekommenderat 500 mm Fackets djupmått måste bekräftas av orderbundna ritningar Dörr Ryggplåt Gavelplåt Expanderbult Stålhylsa 37

40 Fig 43: Exempel på 12/17,5 kv ställverk för 2500 A på fundamentram på betonggolv. Facket är utrustat med rökgashuv inkl tryckavlastningskanal. A Standardfack djup A = 1340 mm kontrollerar alltid orderbundna ritningar 2) Caption to fig. 43 to 47: 1) Min.mått 100 mm.rekomenderat mått 500 mm 2) Fackets djup måste kontrolleras på orderbundna ritningar 1 Manövergång 6 Extra hög Reläkapsling (optio) 8 Öppning för ventilation 9 Höjd på kabelkällare 10 Betonggolv 12 Öppning för kraftkablar 14 Dörr 16 Öppning för tryckavlastning 17 Tryckavlastningskanal Fig 44: Exempel på 12/17,5 kv ställverk för 3150/4000 A på fundamentram på betonggolv. Facket är utrustat med rökgashuv inkl tryckavlastningskanal. B Standardfack djup B = 1340 mm - kontrollerar alltid orderbundna ritningar) 38

41 Fig 45: Exempel på 12/17,5 kv ställverk för 40/50 ka på fundamentram på betonggolv. Facket är utrustat med rökgashuv inkl tryckavlastningskanal. C Standardfack djup B = 1390 mm kontrollerar alltid orderbundna ritningar 2) Fig 46: Exempel på 24 kv ställverk på fundamentram på betonggolv. Facket är utrustat med rökgashuv inkl tryckavlastningskanal. D Standardfack djup D = 1560 mm kontrollerar alltid orderbundna ritningar 2) 39

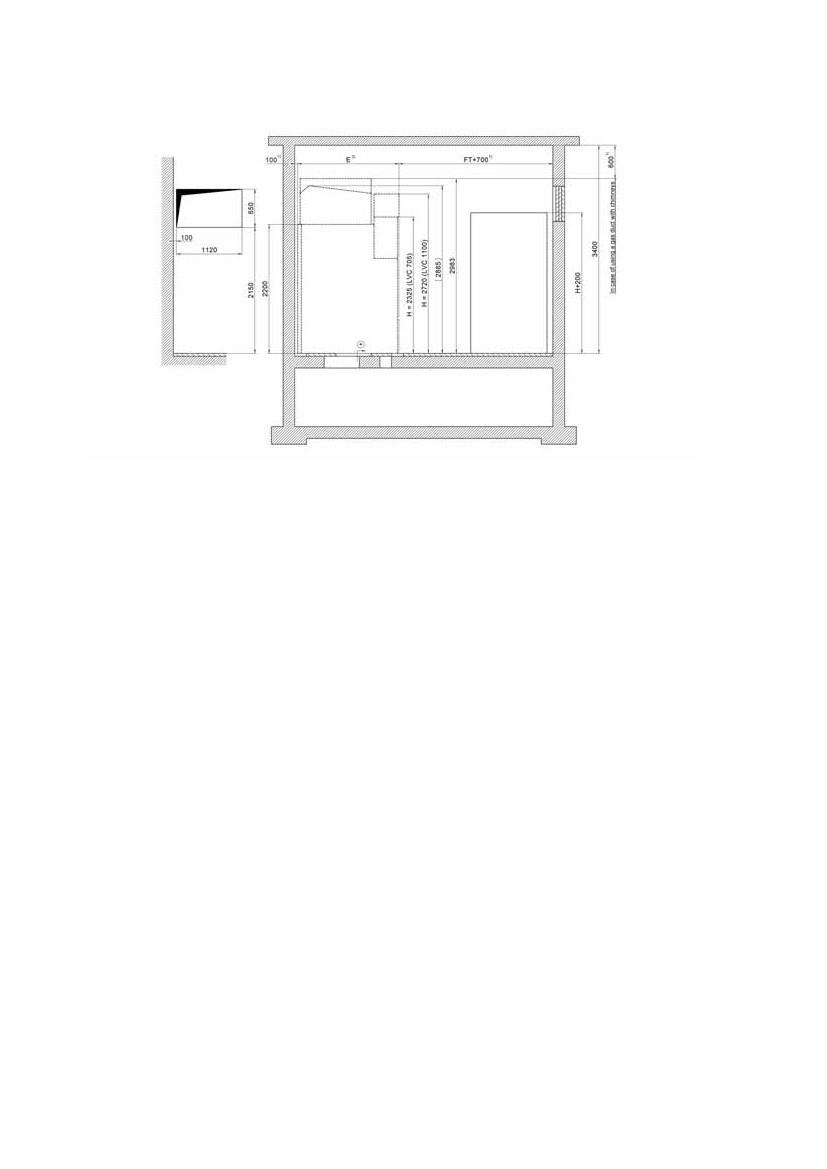

42 Fig 47: Exempel på 24 kv 31.5 ka ställverk på fundamentram på betonggolv. Facket är utrustat med rökgashuv inkl tryckavlastningskanal. E Standarddjup E = 1700 mm (För Ik upp till 25 ka finns en variant med 1560 mm djupa fack. kontrollerar alltid orderbundna ritningar 2) 40

43 Top view,3),3) Section A-A,3) Example of profiles for foundation frame for a raised false floor Sektion B-B View B Märkspänning kv Fackdjup A 2) mm Bm C 1) m 12/17,5 upp till 2500 A 12/17,5 for 3150/4000 A 12/17,5-40, 50 ka / / /1560/ / Fig 48: Riktlinjer för uppställning på ställverksgolv UniGear 12, 17,5 och 24 kv Se ochså tabell på sid 31. A Det större djupmåttet gäller för fack med brytare eller i kombination med breytare typ HD4. I andra fall gäller det mindre djupmåttet kontrollera dessa mått alltid med orderbundna ritningar 2) G FT TB TH 1) x) 2) 3) Manövergångens djup (Se tabell sid 31) Fack bredd (Se tabell sid 31) Dagmått dörr bredd = fackbredd mm Dagmått dörr höjd = fackhöjd mm Min. dimension Max. dimension Mått måste verifieras av orderbundna ritningar Om facket måste komma åt bakifrån eller om det finns inspektionsfönster på ryggplåtarna rekommenderas ett minsta avstånd från vägg på 500 mm. 41

44 B B A A 105 FT FT Fig 49: 12/17,5 kv upp till 31,5 ka 650/800/1000 mm breda fack infästning med expanderbult Fig 50: 12/17,5 kv upp till 31,5 ka 650/800/1000 mm breda fack infästning med ingjutningsbalk FT (fack bredd) mm A mm B mm Fig 51: 12/17.5 kv, 50 ka, A mm breda fack infästning med expanderbult Fig 52: 12/17.5 kv, 50 ka, A 800 mm breda fack infästning med ingjutningsbalk 42

45 Fig 53: 12/17.5 kv, 50 ka, A mm breda fack infästning med expanderbult Fig 54: 12/17.5 kv, 50 ka, A mm breda fack infästning med ingjutningsbalk Fig 55: 12/17.5 kv, 50 ka, 4000 A mm wide units infästning med expanderbult Fig 56: 12/17.5 kv, 50 ka, 4000 A mm wide units infästning med ingjutningsbalk 43

46 Fig 57: 24 kv, 25 ka 800 mm breda fack infästning med expanderbult Fig 58: 24 kv, 25 ka 800 mm breda fack - infästning med ingjutningsbalk Fig 59: 24 kv, 25 ka 1000 mm breda fack infästning med expanderbult Fig 60: 24 kv, 25 ka 1000 mm breda fack infästning med ingjutningsbalk 44

47 Fig 61: 24 kv, 31.5 ka 800 mm breda fack infästning med expanderbult Fig 62: 24 kv, 31.5 ka 800 mm breda fack infästning med ingjutningsbalk Fig 63: 24 kv, 31.5 ka 1000 mm breda fack infästning med expanderbult Fig 64: 24 kv, 31.5 ka 1000 mm breda fack infästning med ingjutningsbalk 45

48 Fig 65: 12/17,5 kv fack med lastfrånskiljare infästning med expanderbult Fig 66: 12/17,5 kv fack med lastfrånskiljare infästning med ingjutningsbalk Fig 67: 24 kv fack med lastfrånskiljare infästning med expanderbult Fig 68: 24 kv fack med lastfrånskiljare infästning med ingjutningsbalk 46

49 Fig 69: Infästning med expanderbult på betonggolv Fig 70: Infästning med ingjutningsbalk på betonggolv M 12 M 12 Fig 71: Genomgående hål på metallgolv Fig 72: Infästning med hjälp av gängade hål på metallgolv 47

50 : När ställverket är korrekt monterad, förankra facken till golvet/infästningsbalk med hjälp skruv/ pluggar eller svets. Fig 73: Fastsättning mot golv - med användande av ingjutningsbalk Fig 74: Fastsättning mot golv - med användande av expanderbult Fig 75: Fastsättning mot golv med användanade av installationsgolv 48

51 5.3 Montering av ställverksfack Använd skruvar drag klass 8.8. Den högsta rekommenderade åtdragningsmomentet anges i följande tabeller: Att använda andra åtdragningsmoment som avviker från dem i det allmänna tabeller måste godkännas av ABB Det rekommenderas att gängorna och kontakt ytor på bultar ska vara lätt inoljade eller smörjas för att uppnå den exakta åtdragningsmoment. Åtdragningsmoment för CU-skenor /skenanslutning Gänga M5 M6 M8 M10 3) 4) 4) Max.rekommenderat åtdragningsmoment Smörjmedel Ej smörjmedel (ƞ=0,14) Olja eller fett (ƞ=0,10) 2, ) 1) Nm Förberedande arbete inför montaget av ställverket: Avlägsna den utdragbara brytaren/kontaktorn 13 (Fig. 144, 145) och lagra apparaten på skyddad plats. Avlägsna lyftöron 1.5 (Fig. 28). Transportera ställverksfacken till uppställningsplatsen. Placera facken i rätt ordningsföljd. Avlägsna skyddsplåtar 43.2 och 43.3 (Fig. 4 och 76) från den vertikala kanalen för kontrollkablar på vänster sida i ställverksfacket. M M Åtdragningsmoment för CU-skenor i kombination med epoxy isolatorer Max.rekommenderat åtdragningsmoment 1) Nm Smörjmedel 2) Gänga 3) Ej smörjmedel (ƞ=0,14) Olja eller fett (ƞ=0,10) M8 M M M M Åtdragningsmoment för CU-skenor i kombination med ABB strömtransformatorer Max.rekommenderat åtdragningsmoment Smörjmedel 2) 1) Nm 20 Gänga M12 3) Ej smörjmedel (ƞ=0,14) 70 Olja eller fett (ƞ=0,10) Åtdragningsmoment för CU-skenor i kombination med ABB spänningstransformatorer Max.rekommenderat åtdragningsmoment 1) Nm Fig 76: brytarfack sett framifrån Smörjmedel 2) Gänga M10 3) Ej smörjmedel (ƞ=0,14) 20 Olja eller fett (ƞ=0,10) Justerbar tapp för förregling av dörr Borttagbar mellandel mellan brytar-och kabelcell Lock för kabelkanal för externa kontrollkablar Skyddsplåt för vertikal kabelkanal för externa kontrollkablar Åtdragningsmoment för kopparkontaktstift i expoxi apparater Max.rekommenderat åtdragningsmoment 1) Nm Smörjmedel 2) Gänga 3) Ej smörjmedel (ƞ=0,14) Olja eller fett (ƞ=0,10) M M ) 2) 3) 4) De rekommenderade maximala åtdragningsmoment är baserade på en friktionskoefficient för gängan på 0,14 (utan smörjning) eller 0,10 (med smörjning). Gänga och bulthuvud kontaktyta smord Åtdragningsmomenten rekommenderas för skruvar ISO och ISO 4762 (drag klass 8.8). Om du använder andra typer av skruvar, kontakta ABB för förtydligande Gäller (M4-M6) endast för åtdragning av skyddsplåtar och plint anslutningar. 49

52 5.4 Hantering av dörrar i UniGear ställverket med justerbara gångjärn Den aktuella arbetet och justeringar måste utföras av certifierad personal med hänsyn till krav från lokala gällande säkerhetsföreskrifter och enligt gällande IEC normer. Ställverkets dörrar är alltid monterade ocvh justerade på fabrik. Det är dock alltid nödvändigt att utföra en efterjustering på plats Innan ställverket tas idrift. Under arbetet måste ställverket Vara anslutet till kontrollspänning för att möjliggöra förflyttning av, Brytarkassett samt manövrering av brytare och jordslutare. a) Dörr till brytarcell: Lossa (men ta inte bort) 2 st låsskruvar M6 (fig. 77) på gavelsidan av dörren detta frigör blockeringen och det är möjligt att öppna dörren. Veva ut brytar/ kontaktor kassetten från brytarcellen och rulla ut den på en brytarvagn Demontera skyddsplåten för kanalen (på vänster sida i facket ) för kontrollkablarna (fig. 78) Avlägsna skyddsplåten enligt ovan från brytarcvellen (fig. 79) Lossa (men ta inte bort) alla M8 skruvar för alla gångleder. (fig. 80) Justering av det optimala dörrläget görs bäst om man rotera dörren via den mellersta gånleden (det andra gångjärnet från den nedre kanten av dörren i alternativet med en dörr med fyra gångjärn) Justera dörren så att överkanten är parallell med dörren till lågspänningsutrymmet (fig. 81) Dra åt skruvarna för det övre gångjärnet och kontrollera korrekt funktion på dörren vilket inbegriper införandet av blockeringsarmen i dörren platsen med den blockerande stopp Om dörren fungerar korrekt, dra åt samtliga skruvar på gånglederna med ett moment av 20 Nm Justera blockerande stop så att dess nedre kant är i området av 29,8-30,3 mm ovanför nivån för den nedre kanten av i dörren när dörrhandtaget är i stängt läge (fig. 82 och 83). Den erforderliga positionen för stopp kan ställas in genom införande av Jiggen OCA0071, ritning.nr. 1VL P0101. Kontrollera att dörren stänger korrekt Montera skyddsplåten för den vertikala kabelkanalen för kontrollkablar. Åtdragningsmoment max 2,5 Nm För in brytar/kontaktor kassetten i brytar cellen i frånskiljt testläge. Stäng dörren till brytarcellen och kontrollera att dörrens förregling med kassetten fungerar korrekt. b) Dörr till kabelcell: Lossa (men ta inte bort) 2 st låsskruvar M6 (fig. 77) på gavelsidan av dörren detta frigör blockeringen och det är möjligt att öppna dörren. Dra ut den utdragbara satsen med spänningstranformatorer (om facket har en sådan utrustning) från kabelcellen och placera utrustningen utanför facket (fig. 84). Demontera skyddsplåten för kanalen (på vänster sida i facket ) för kontrollkablarna (fig. 85) Avlägsna skyddsplåten enligt ovan från brytarcvellen (fig. 86) Lossa (men ta inte bort) alla M8 skruvar för alla gångleder. (fig. 80) Justering av det optimala dörrläget görs bäst om man rotera dörren via den mellersta gånleden (det andra gångjärnet från den nedre kanten av dörren i alternativet med en dörr med fyra gångjärn) Justera dörren så att överkanten är parallell med mellandelen mellan brytar- och kabelcellen. (fig. 87) Dra åt skruvarna för det övre gångjärnet och kontrollera korrekt funktion på dörren vilket inbegriper införandet av blockeringsarmen i dörren platsen med den blockerande stopp Om dörren fungerar korrekt, dra åt samtliga skruvar på gånglederna med ett moment av 20 Nm Justera blockerande stop så att dess nedre kant är i området av 29,8-30,3 mm ovanför nivån för den nedre kanten av i dörren när dörrhandtaget är i stängt läge (fig. 82 och 83). Den erforderliga positionen för stopp kan ställas in genom införande av jiggen OCA0071, ritning.nr. 1VL P0101. Kontrollera att dörren stänger korrekt Montera skyddsplåten för den vertikala kabelkanalen för kontrollkablar. Åtdragningsmoment max 2,5 Nm Sätt in den utdragbara satsen med spänningstranformatorer (om facket har en sådan utrustning) i sin position inne i kabelcellen. Stäng dörren till brytarcellen och kontrollera att dörrens förregling med jordslutaren.

53 Fig 77: Skruvar på dörrens gavelsida Fig 78: Skyddsplåt för vertikal kabelkanal för kontrollkablar Fig 80: M8 skruvar Fig 79: Brytarcell med borttagen skyddsplåt för vertikal kabelkanal 51

54 Fig 81: Korrekt position av dörren till brytarcellen Fig 82: Justering rätt position Fig 84: Utdragning av sats med utdragbara spänningstransformatorer Fig 83: Justering rätt position Fig 85: Skyddsplåt för vertikal kabelkanal för kontrollkablar 52

55 Fig 87: Korrekt position av dörren till kabelcellen. Fig 86: Brytarcell med borttagen skyddsplåt för vertikal kabelkanal 53

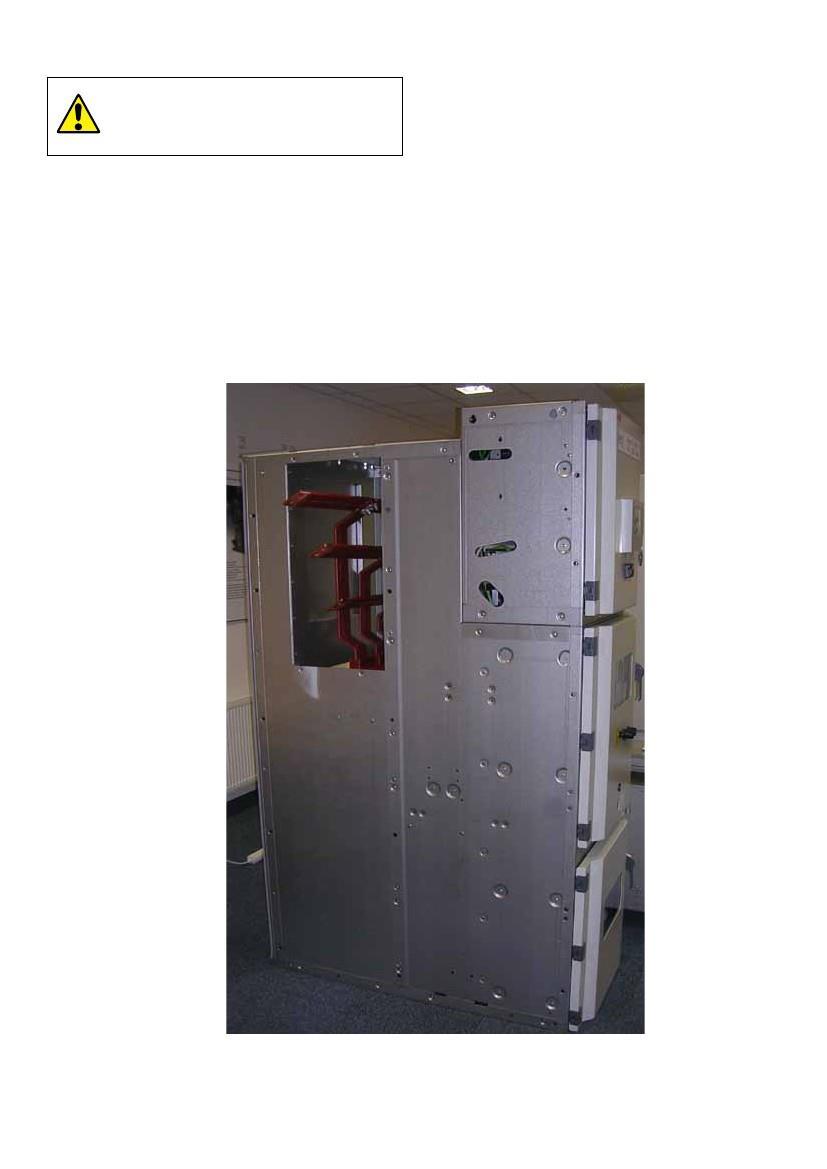

56 5.5 Montage av genomföringar Innan du skruvar fast facken sida vid sida (enligt den allmänna ritningar) måste genomföringarna 29.x (12 24 kv) monteras (gäller endast ställverk som har genomföringar i samlingsskenecellen) Genomföringar 12/17.5 kv ställverksfack 28.2 Fige 89: 12/17.5 kv fack montering av genomföringar Genomföring 24 kv fack Montage av genomföringar i samlingsskenan: Montera genomföringen 29.6 för den lägre skenan till sitt läge i Genomföringsplattan 28 från höger, och de övriga två från vänster. (Se Fig 90) Fig 90: kv fack montage av genomföringar nr. 1 genomföringsplatta nr. 3 genomföring nr. 12 8x25 skruv nr. 12 M8 bricka nr. 12 M8 stans Nedre skensystem i facket: Montera genomföringen 29.6 för den lägre bakre skenan till sin plats i genomföringsplattan 28.2 från höger och de övriga två från vänster (se Fig91). Fig 88: 12/17.5 kv fack montage av genomföringar nr. 1 nr. 8 genomföring 8x25 skruv nr. 8 nr. 3 M8 bricka Skenstöd gummi Montage av genomföringar i sektioneringsfacket: Montera genomföringarna 29.6 i sitt läge i genomföringsplattan 28.2 I enlighet med Fig Fig 91: 24 kv fack - montering av genomföringar 54

57 5.6 Montage av ställverksfacken Före montage av ställverksfacken sida vid sida kontrollera Att genomföringarna är monterade i enlighet med kapitel 5.5. Montera och skruva fast gavelplåtarna. Rikta in ställverksfacken på golvet för korrekt positionering och lodrät justering (avvikelser i fackens kanter i vertikalled får inte överstiga 2 mm, speciellt vid fronten) och skruva ihop ställverksfacken (Fig. 92). Det är lämpligt att börja från mitten vid montering av ställverk om ställverket innehåller fler än 10 fack. De stödpunkter där facken bör vara hopskruvade är: - Nr.6 i främre delen (A-B-C-D-E-F). - Nr.4 i mitt delen (L-M-N-O). - Nr.5 i bakre delen (G-H-I-J-K). Muttrarna är redan fixerad på den högra sidan om facket (förutom i den mellersta delen); på vänster sida finns det en tomrum där skruvarna skall inpassas. Erforderliga skruvar: - 10 x 30 skruvar (komplett med M10 bricka) för främre och bakre sida - 10 x 35 skruvar (komplett med M10 bricka och mutter) för mittdelen x 30 skruvar (komplett med M10 bricka) för främre och bakre sidaf- 10 x 30 skruvar (komplett med M10 bricka) K O J N E I D H M C G L B A Fig 92: Bild som visar stödpunkterna 55

58 5.7 Montage av samlingsskena Förberedelse av material Rengör isoleringen på skensektionerna med en mjuk, torr trasa, och kontrollera eventuella isolationssskador. avlägsna olja, fett och smuts. Skenanslutningar: - De silverpläterade ytorna måste rengöras med en metallfri rengöringsduk (fiberduk) och beläggas med ett tunt och jämnt lager av Isoflex Topas NB 52 fett; - De icke försilvrade ytor av anslutningarna är antingen borstas med en stålborste, bevara fettet eller rengöras med en metallfria rengöringsduk och smörjas med ett jämnt tunt lager Isoflex Topas NB 52; Förbered isolationskåpor 58 och täcklock 58,5 (figur 93, 94) för att passa relevanta skenanslutningar och dra på dem på samlingsskenan. (För isolerade skenor enbart). Figure 93: 12/17.5kV fack, montage av samlingsskena. Den nedre bilden Visar montage av skenans ändavslut skengenomföring isolationskåpa stöd för isolationskåpa (endast i gavelfacket) täcklock bricka, ISO 7089 bricka, 25mm diameter 56

59 (10) Vid montaget, skär ut isolationskåpan och täcklocket för att passa tvärsnittet av skenan. (58.6) a) Utförande med 1250 A nedledare och märkström 1600A eller 2500A i samlingsskenan (10) (58.6) b) Utförande med 2500 A nedledare och 2500A märkström för samlingsskena. Fig 94: 24 kv fack - Utförande av skena och nedledare vid skenändarna ( i gavelfack). I övriga fack är anslutningarna liknande, men utan lockhållaren 58,1 och utan distansplatta 3, (58.6) Skena Skenskarv Distansplatta Isolationskåpa Lockhållare Hållare för isolationskåpa Bricka ISO 7089 Briocka 25 mm diameter M10 sexkantskruv skruv M10 mutter 10 mm fjäderbricka 57

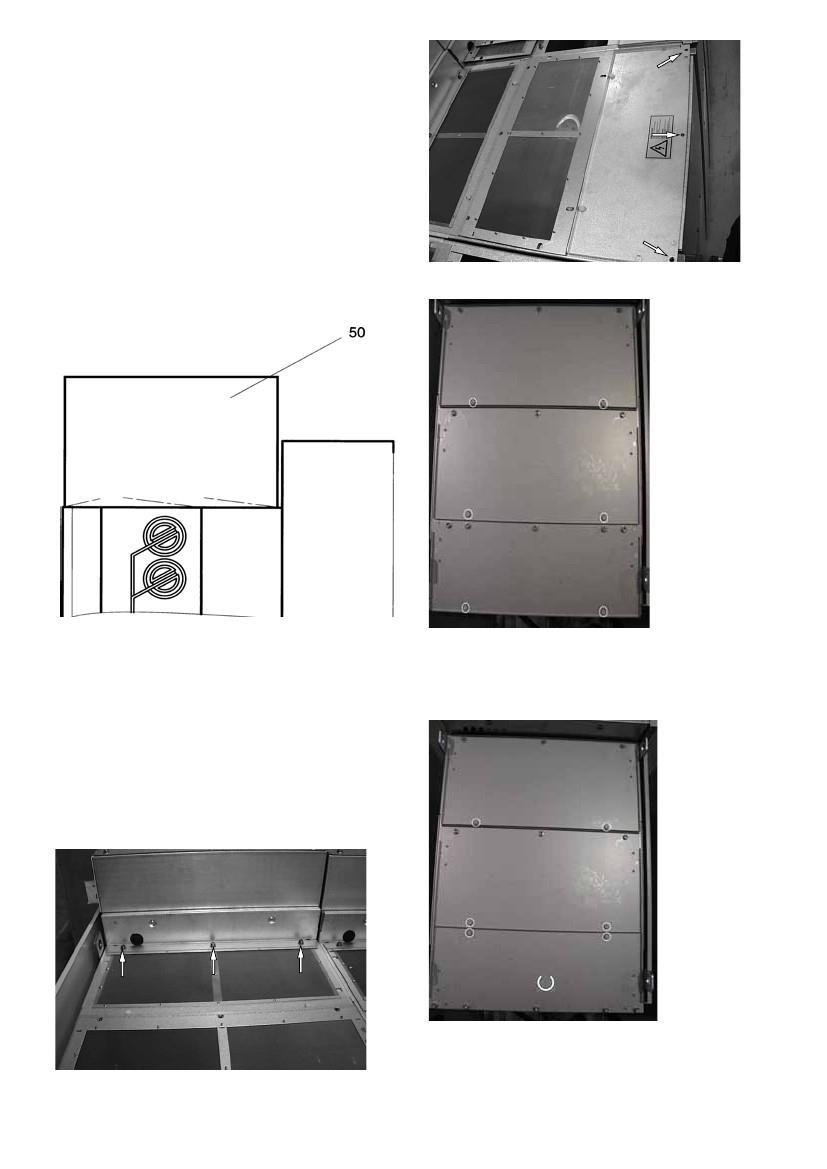

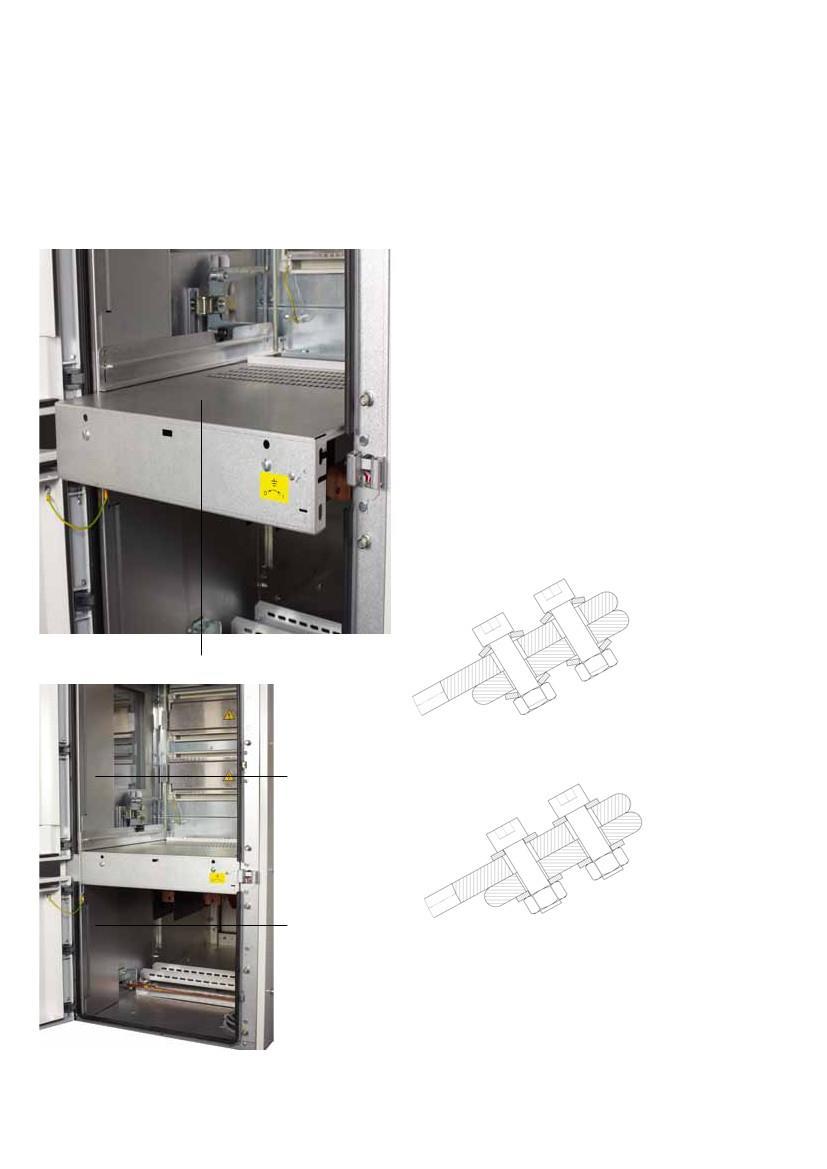

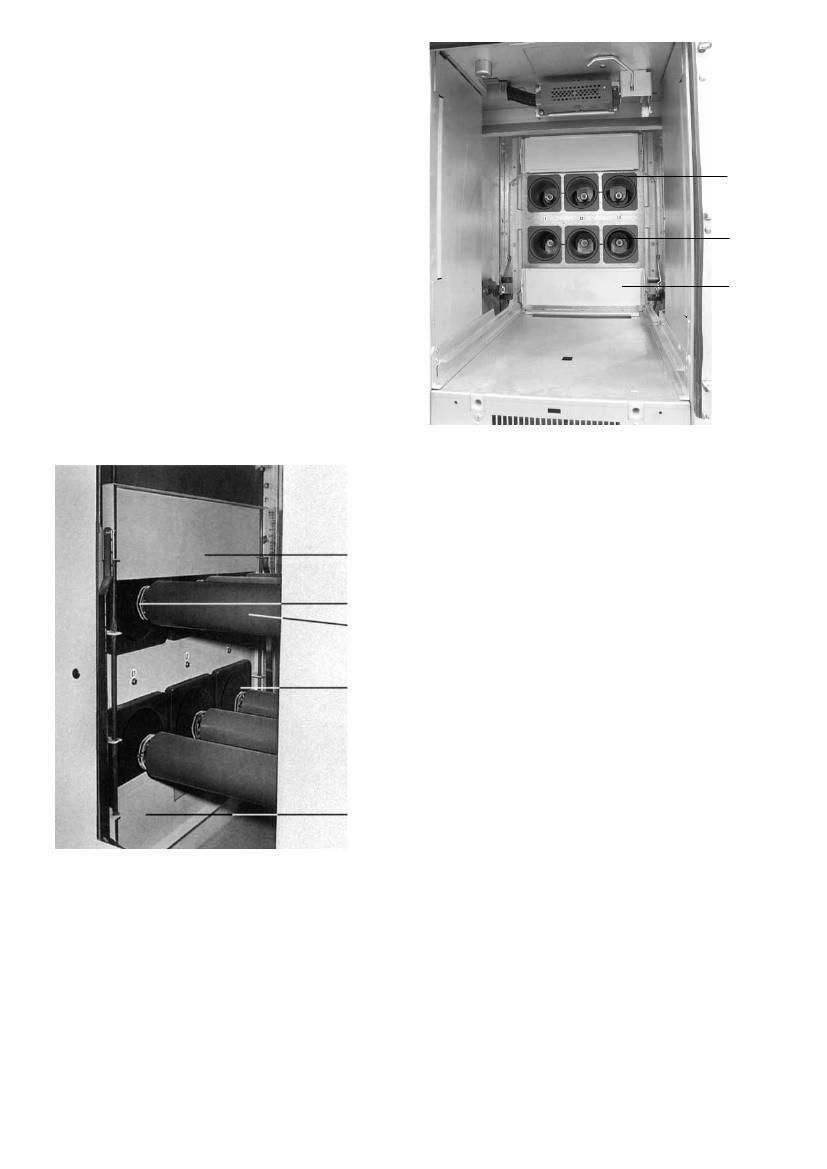

60 5.7.2 Åtkomst till samlingsskenecellen Åtkomst till samlingsskenutrymmet är möjlig antingen uppifrån (före montaget av rökgashuven) och efter demontering av fackets takplåt med tryckavlastningsklaffar (sprängbleck) 1.1 (Fig. 2), eller framifrån via brytarecellen. Efter det att brytaren 13 (fig. 2) har tagits ut ur facket är det möjligt att demontera den horisontella skiljeväggen 9 (fig.2) genom lösgöra de fyra skruvarna som håller fast skiljeväggen från insidan. Därefter kan skiljeväggen 9 demonteras och tas ur facket, vilket gör åtkomst till samlingsskenorna via brytar- -cellen möjlig Montage av samlingsskenor Montera samlingsskenor i fack efter fack enligt (Fig ). Skruva ihop skenelementen ovanför varandra (beroende på systemlayout) och i linje med den platta nedledaren. För åtdragningsmomentet hänvisas till tabellen på sidan 46. Montera en hållare för isolationskåpa 58,1 (figur 93, 94) till vardera änden av samlingsskenan för att ge stöd till isolationskåpan 58. Skruvarna för hållare 58,1 måste dras åt med en lägre vridmoment. (För endast isolerade skenor). Placera isolationskåpa 58 och lock 58,5 (Fig. 93, 94) över skruvförbandet och skjut locket på kåpan tills det klickar på plats. (För isolerade skenor enbart). Observera: Sken anslutning utförs med "stabiliserad anslutningar ". Deta innebär att kvaliteten på kopparskenornas anslutningar inte försämras beroende på drifttiden och det är därför inte nödvändigt att inspektera åtdragningsmomentet i skenanslutningar regelbundet. Detta gäller under förutsättning att korrekt monteringen utförs såsom beskrivits ovan och i synnerhet att alla anslutningar är åtdragna med föreskrivna vridmoment enligt tabellen. Vi rekommenderar endast kontroll av skenskarvar i enlighet med rekommendationer i kap. 8. Exempel på användande av brickor: 20 Fig 96: Brickor före åtdragning Fig 97: Fig 96: Brickor efter åtdragning Figure 95: Accessing busbar compartment 58

61 Samlingsskenor för 12/17.5 kv fack Samlingsskenor är tillverkade av koppar och har en platt tvärsnittsyta för märkströmar upp till 2500 A. För 3150, 3600 och 4000 A, har samlingsskenorna en dubbel D-format tvärsnitt. Fackens vertikala nedledare har alltid ett platt tvärsnitt. 12 / 17,5 kv genomföringar i samlingsskenan är tillverkade av epoxiharts och är utförda som en enda enhet för samtliga tre faser. För sektioneringsfacket är genomföringarna en per fas och placerade i den nedre delen av facket. Genomföringarna är placerade i en genomföringsplatta. För 12 kv är samlingsskenan oisolerad (utan isolering) upp till 2500 A. För märkström 3150 A, 3600 A och 4000 A är de D-formade skenorna Isolerade med krymslang och utrustade med isolerande skyddskåpor. För 17,5 kv, är samlingsskenorna isolerade och försedda med skyddskåpor För samtliga märkströmmar A Fig 98: 12 kv fack nedledare A, samlingsskena 1250A nr. 4 nr. 8 nr. 4 10x35 skruv M10 bricka M10 mutter Fig 99: 12/17,5 kv fack nedledare A, samlingsskena 1600A-2000A-2500A nr. 4 nr. 8 nr. 4 nr. 1 10x60 skruv M10 bricka M10 mutter mellanlägg (15mm) 59

62 Fig 100: 12/17.5 kv fack nedledare A-2500A, samlingsskena 1600A-2000A-2500A nr. 4 nr. 8 nr. 4 nr. 1 10x60 skruv M10 bricka M10 mutter mellanlägg (5mm) Fig 101: kv fack nedledare A, samlingsskena 3150A-3600A- 4000A nr. 4 nr. 8 nr. 4 nr. 1 10x60 skruv M10 bricka M10 mutter mellanlägg (15mm) 60

63 Fig 102: kv fack nedledare A, samlingsskena 3150A-3600A- 4000A, open D nr. 4 nr. 8 nr. 4 nr. 1 10x60 skruv M10 bricka M10 mutter mellanlägg (15mm) Fig 103: kv panels nedledare A, samlingsskena 3150A-3600A- 4000A nr. 4 nr. 8 nr. 4 nr. 1 10x60 skruv M10 bricka M10 mutter mellanlägg (5mm) 61

64 Fig 104: kv panels nedledare A, samlingsskena 3150A-3600A- 4000A, open D nr. 4 nr. 8 nr. 4 nr. 1 10x60 skruv M10 bricka M10 mutter mellanlägg (5mm) Samlingsskena för 24 kv fack Skenor och grenar är tillverkade av koppar och båda har en platt tvärsnitt. Gernomföringarna är olika jämfört med 12 / 17,5 kv versioner. De är i enfasutförande och har en elektrod inuti, som skall anslutas till samlingsskenan. Samlingsskenan för 24 kv-enheter är isolerade med hjälp av krympslang Fig 105: 24 kv fack nedledare 1250A, samlingsskena 1250A nr. 4 nr. 8 nr. 4 10x35 skruv M10 bricka M10 mutter 62

65 Fig 106: 24 kv fack nedledare 1250A, samlingsskena 2500A nr.4 10x60 skruv nr.8 M10 bricka nr.4 M10 mutter Fig 107: 24 kv fack nedledare 2500A, samlingsskena 2500A nr.4 10x60 skruv nr.8 M10 bricka nr.4 M10 mutter 63

66 Fig 108: 24 kv fack nedledare 3150A, samlingsskena 3150A nr.4 10x60 skruv nr.8 M10 bricka nr.4 M10 mutter Viktigt: Kontaktfjädrar 29,3 måste monteras samtidigt med montaget av samlingsskenan. Dessa kontaktfjädrar åstadkommer kontakt mellan samlingsskenan 3 och metallröret 29.4 och förhindrar skador på grund av partiell urladdning på insidan av genomföringen på en spänningssatt samlingsskena. Viktigt: Kontrollera alltid att det finns god kontakt mellan metallröret 29,4 i bussningen och strömskenorna via kontaktfjäder Se till att kontaktfjädern är i rätt läge! (figur 109). Fig 109: 24 kv fack - detalj av samlingsskenans genomföring Samlingsskena Genomföring samlingsskena Stöd för dubbla skenelement Kontaktfjäder Metallrör 64

67 5.8 Montage av toppmonterade apparater För att underlätta transporter levereras de topp monterade lådorna ej monterade på ställverksfacken Spänningstransformatorer för placering i samlingsskenan Toppmonterad box 79 ( , 118, 119) med skruvinfästning Materialet i förpackningar märkta Top-mounted box for metering skall monteras i samlingsskeneutrymmet. Anmärkningar: - I ställverksfack utan genomföringsplatta i samlingsskenan 28 (Fig. 90), är det nödvändigt med en skiljevägg mellan samlingsskenutrymmet och den toppmonterade apparaten. Den monteras på fabriken i den toppmonterad boxen. - När det gäller fack med skenstöd (dvs. med genomföringsplatta 28), måste utrymmet mellan samlingsskenan och toppmonterade box (innehållande spänningstransformatorer eller jordslutare) förbli öppen för att möjliggöra tryckavlastning. Nedledare i facket 2.2 och samlingsskenan 2 måste i skarvpunkten skruvas ihop enligt fig 110 och 112. Emellertid, om så är nödvändigt ska en ytterligare distansplatta ( mellanlägg) 3.2 eller 3.3 och gängplatta 3.4 eller 3.8, användas. Isolationskåpa 58 måste placeras i rätt position vilket beskrivs i Kapitel 5.5. Anslutnings/manöver-box79.1 (fig. 114, 115, 119), monteras med skruv och fästmaterial från förpackningar märkta Top-mounted box for metering Anslutningsröret 79,2 måste placeras och införas in i reduceringsringen 79.3 Fig 114. Sekundära kretsar från spänningstransformatorer måste dras till plint och anslutas enligt kabel/partmärkning och kopplingschema.65

68 Fig 110: Fack - 12/17.5 kv Skenanslutning till toppmonterad box. Bilden visar skenföringen i ett gavelfack Nedledare Samlingsskena Mellanlägg, 5 mm Anslutningsplatta Mellanlägg, 8 mm 66

69 Detailed view: Fig 111: Fack - 12/17.5 kv Skenanslutning till toppmonterad box (58.6) (35) , (10) (58.6)

70 M Fig 112: Fack 24 kv - Skenskarv gemensamt för toppmonterad låda, visad för Ett vänster gavelfack. I övriga fack är anslutningen är likadan men utan lockhållaren 58,1 och utan distansplattan 3, Nedledare Anslutningsskena till toppmonterad box Samlingsskena Mellanlägg, 10 mm thick Gängad platta Mellanlägg Isolationskåpa (58.6) Lockhållare Stöd för isolationskåpa Bricka 2 mm Bricka 3 mm Cylinder skruv M10 sexkantskruv skruv 10 mm fjäderbricka Detaljvy: Detaljvy: Fig 113: Fack 24 kv - Skenanslutning till toppmonterad box. 68

71 Fig 114: Fack - 12/17.5 kv - Toppmonterad box med spänningstranformatorer för mätning av spänning på samlingsskenan. Bilden visar utförande i fack utan genomföringar i samlingskenecellen 28 (se anvisningarna i kapitel 5.8.1) Genomföring Toppmonterad box med spänningstransformatorer Anslutningsbox Rör Reduceringsring Fig 115: Fack - 24 kv - Toppmonterad box med spänningstranformatorer för mätning av spänning på samlingsskenan. Bilden visar utförande i fack med genomföringar i samlingskenecellen 28 (se anvisningarna i kapitel 5.8.1) Anslutning av flatkoppar till spänningstranformatorerna Genomföring Toppmonterad box med spänningstransformatorerintermediate box Anslutningsbox Rör Reduceringsring Sprängbleck för tryckavlastning 69

72 5.8.2 Jordslutare för jordning av samlingsskenan Toppmonterad box 79 med skruv och fästmaterial från förpackning märkt top-mounted box for earthing skall monteras på samlingsskenutrymmet. Manöverlådan 78 med skruv och fästmaterial ska monteras på ovansidan av reläutrymmet. Förmonterade enskilda delar av sexkantiga axeln 78,1 måste avlägsnas. Var uppmärksam på vilken turordning materialet ska monteras och detaljerna ska monteras! Den sexkantiga axeln från manöverlådan 78 måste drivas igenom i vinkelväxeln på jordslutaren. Sekvensen och vinklar på den delen måste återställas! Anslutningsskenan 2.2 och fackets nedledare 2 ska skruvas samman enligt figur 110 och 112. Om nödvändigt användes ytterligare distans platta 3.3 eller 3.2 och gängade plattan 3.4 eller 3.8, Skruv och fästmaterial från " Top-mounted box 79 skall användas Isolationskåpan 58 skall sättas på plats enligt vad som beskrives i kap 5.7. Viktigt: Hjälpkontakterna för jordslutaren är justerade på fabrik. Korrekt funktion kan endast Garanteras om om sexkantaxeln är korrekt monterad. Under slutmontaget av jordningskopplaren och mekanism på plats, kan det vara nödvändigt att göra en justering av hjälpkontakterna. Då måste följande tas i beaktande: Hjälpkontakten OFF 78,5 måste aktiveras: - Innan sliden 78,2 har öppnat halva öppningen i framför den hexagonala axeln och - Innan den nedre kanten av sliden har kontakt med ankaret låsmagneten 78,6. Hjälpkontakten ON 78.4 måste aktiveras - innan vippfjädern av jordningskopplaren har nått sitt ändläge. Tryckstången på hjälpkontakt måste fortfarande ha ca 0,5 mm för att gå till ändläge i den manövrerade läget Fig 116: Jordslutare monterad i samlingsskenan upp t.o.m 31,5 ka Toppmonterad box för jordslutare Manöverbox Manöveraxel 70

73 Fig 117: Fack - 12/17.5 kv - Toppmonterad box för jordslutare för jordning av samlingsskenan Slid Hjälpkontakt TILL Hjälpkontakt FRÅN Låsmagnet Fig 118: Fack - 24 kv - Toppmonterad box för jordslutare för jordning av samlingsskenan. Utförandet lika bild ovan Anslutningskena för jordslutaren Toppmonterad box för jordslutare Manöverbox Manöveraxel 71

74 5.8.3 Snabbjordslutare ( ljusbågseliminator) UFES För mer information se dokument 1VLG Manual för installation av UFES in UniGear ZS Fig 119: Toppmonterad box med UFES Toppmonterad box med UFES Intermediate box Rör Reduceringsring UFES Jordskena Dämpmotstånd för spänningstransformatores öpna delta lindning När du använder en ferroresonans motstånd (dämpmotstånd) för spänningstransformatorernas öppna delta är det nödvändigt att justera placeringen av detta motstånd under montaget på installationsplatsen. Dämpmotstånd är placerad på takplåten av ställverksfacket på takplåtens sprängbleck under transporten (fig. 120). När dämpmotståndet flyttas till sin placering på ovansidan av relä- Utrymmet. Använd bifogad anvisning (fig. 121). Dämpmotståndet skall skruvas fast (fig 122). Montera dämpmotståndet före montaget av rökgashuvar. Kontrollera att anslutningskablarna för motsåndet inte skadas Fig 121: Anvisning för placering av dämpmotståndet Fig 122: Korrekt position av dämpmotståndet Fig 120: Placering av dämpmotståndet under transport 72

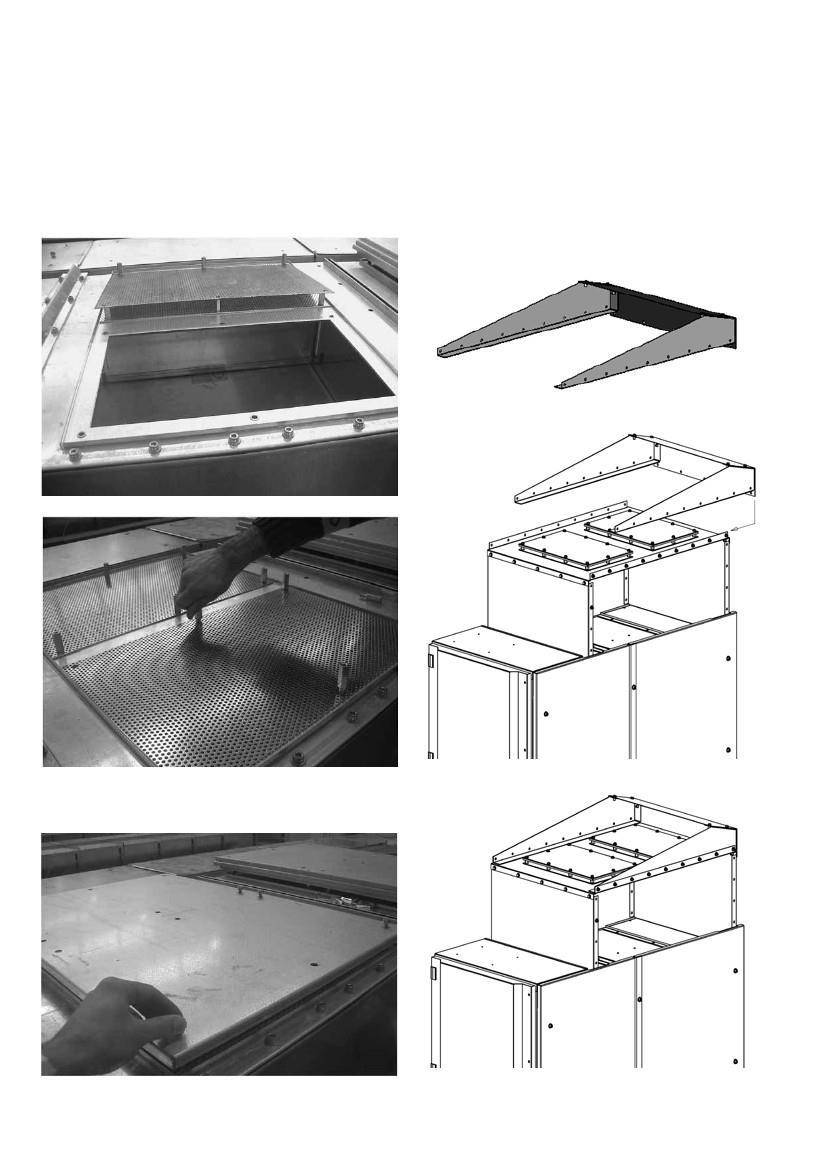

75 5.9 Rökgashuvar Rökgashuvarna levereras normalt demonterade från fabrik Den bakre och främre väggen är anpassade till fackets bredd. Rökgashuvar från fabriken finns i olika utförande och väljes orderbundet i samråd med med beställaren. För vissa leveranser användes också rökgashuvar tillverkade av en extern leverantör i Sverige. Skruv och fästmaterial finns i plastpåsar märkta med pressure relief duct Nitmuttrar finns redan i monterade. Detaljerade instruktioner för montage av rökgashuvarna beskrivs i manualen 1VLM Viktigt: Den bakre sprängblecket i takplåten (för kabelcellen) måste monteras enligt figur 123. Utrustning för anslutning av rökgashuvarna till tryckavlastningskanalen kan variera från fall till fall och även var i rummet tryckavlastningsluckorna ska monteras. Fig 125: Fix punkter på fackets baksida. 1) Fig 123: Schematisk ritning av fack med rökgashuv. 50 1) Rökgashuv. rökgashuv Om ställverket är utrustad med en tryckavlastningskanal, måste sprängblecket för kabelcellen vara fäst vid den bakre sidan av facket och öppnas framåt om ett ljusbågsfel skulle inträffa. Fig 126: Montage av sprängluckor på fack utan rökgashuv ( inte för svenska marknaden) Viktigt: Se ovan var plastskruvar ska användas. Gäller fack exkl rökgashuv. När facken är fastskruvade och samlingsskenan monterad, ska montaget av rökgashuvarna påbörjas. Varje fack har tre fästpunkter i den främre delen (Fig. 124) och tre fästpunkterna på den bakre delen (Fig. 125). Figure 127: Montage av sprängluckor på fack med rökgashuv ( för svenska marknaden) Fig 124: Fästpunkter framtill i facket. Viktigt: Se ovan var plastskruvar ska användas. Gäller fack inkl rökgashuv. 73

76 5.9.2 Rökgashuv med utsläpp uppåt (Ej för den svenska marknaden). För att montera rökgashuv med utsläpp uppåt ska följande instruktioner följas. Alternativet används när tryckavlastning i rummet accepteras och enda möjligheten är att tryckavlasta uppåt ( krävs hög takhöjd i ställverksrummet). På toppen av rökgashuven finns två öppningar (figur 129); Varje öppning av perforerad plåt är monterad med 6 distanser (figur 130). Viktigt: (Ej för den svenska marknaden). För UniGear ZS1 24 kv; 31,5 ka med rökgashuv (500 mm hög) med utsläpp uppåt är det nödvändigt att använda en deflektor. Sätt deflektorn på rökgashuven - öppna sidan i riktning mot reläutrymmet. För fastsättning användes delar som ingår i rökgashuvens monteringssats. Deflektor är utformad för att avleda het gas bort bakre delen av facket för att skydda en personal bakom ställverket. Det är inte nödvändigt att montera deflektorn i det fallet då Ställverket placeras direkt mot vägg. Figure 128: Öppning upptill på rökgashuven. Ej för den svenska marknaden. Fig 129: Profilerad plåt och distanser. Ej för den svenska marknaden. På denna punkt är det möjligt att fixera locket med 12 x M8 skruvar Fig 130: Takplåt på rökgashuv med utsläpp uppåt. Ej för den svenska marknaden Fig 131: Deflector Ej för den svenska marknaden 74

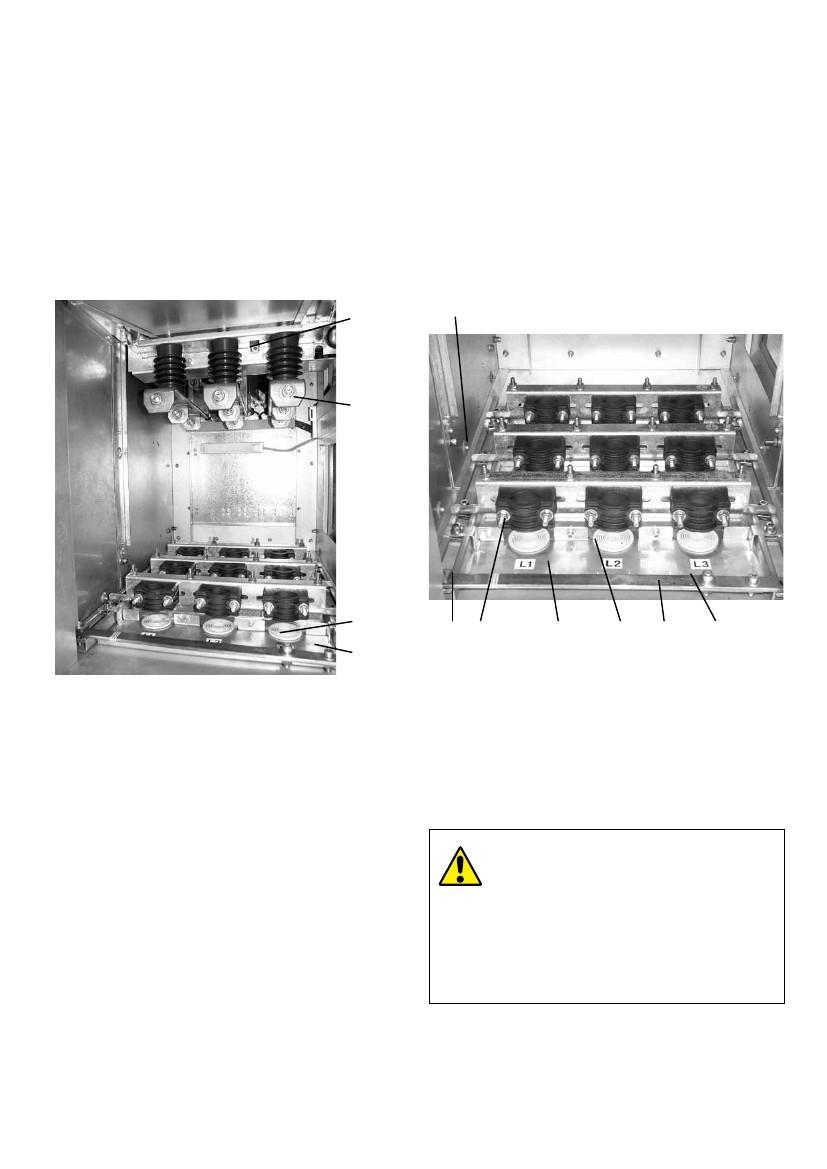

77 5.10 Kabelsanslutning Kraftkablar Anslutning av kraftkablar av enledartyp nedtill i ställverksfacket visas in Fig. 132 och 133. Kablarna anslutes underifrån via fackets bottenplåt 17,.Denna kan fås antingen med förborrad hål eller helt oborrad för upptagning av hål på anläggningsplatsen.. Kablarna dras igenom en reducerings ring av gummi 17,2, som kan anpassas till kabeldiameter i ett intervall från 27 till 62 mm. Kablarna fixeras i facket med hjälp av kabelklämmor monterade på skenor nedtill i facket. Klämmorna är anpassade till kabel diametrar mellan 35 och 54 mm. Som tillval kan facket anpassas för anslutning av treledarkabel Och även för större kabeldiameter. Kabelanslutningsskenorna i facket är utrustade med hål för M16 skruv. Om M12 Skruvar används för kabelanslutningar levereras speciella brickor med rätt diameter för M12 skruvar. Kabelskärmar anslutes till jordskenan i facket som är ansluten till jordpotential. Det är också möjligt att placera fast monterade eller utdragbara spänningstransformatorer i kabelutrymmet. Utdragbara spänningstransformatorer är försedda med primärsäkringar. I kabelutrymmet finns också plats för ventilavledare en i varje fas. Om kabelutrymmet är försett med spänningstransformatorer eller ventilavledare minskar antalet parallella kablar som kan monteras i facket - se tabellen nedan Fig 133 Kabelutrymme anpassat för enledarkablar. Max. 3 parallella kablar kan anslutas i detta fack Fig 132: Kabelutrymme anpassat för enledarkablar. Max. 6 parallella kablar kan anslutas i facket Mekanisk lägesindikering av jordslutaren Bottenplåt Reduceringsring av gummi. Kabelanslutningsskena Bottenplåt Reduceringsring av gummi Jordskena Anslutningsskena Jordskruv Kabelförskruvning Montageskena ansluten till jordpotential Kabelavslut ska monteras enligt tillverkarens instruktioner. Det är möjligt att använda kabelavslut från olika tillverkare (t.ex. Kabeldon, Raychem etc.), men det är viktigt att kabeländarna, inklusive kabelavslutet har samma längd. Längden ges av avståndet mellan anslutningsfanorna 23 och botten på facket. Anslutningsfanorna skiljer sig beroende på antalet parallella kablar samt fackets Märk- och kortslutningsström. Notera Kabelanslutningsskenorna i facket är utrustade med hål för M16 skruv exkl bult, brickor och mutter. 75

78 Anslutning av kraftkabel i ett brytarefack Märk spänning (kv) Fack bredd (mm ) / Max. antal Max. kabelarea Diameter Diameter parallella kablar (mm2) kabelför- reduceringsring skruvning av gummi (mm) (mm) 3 1)t 630 2) ) ) 1) 2) Om kabelcellen innehåller utdragbara spänningstransformatorer eller ventilavledare minskar antalet tillåtna parallella kablar till 2 per fas. Om kabelcellen innehåller utdragbara spänningstransformatorer eller ventilavledare minskar antalet tillåtna parallella kablar till 4 per fas. Anslutning av kraftkabel i fack med lastfrånskiljare Märk Fack Spänning Bredd (kv) (mm ) 12/17, Max. antal Max. kabelarea Diameter Diameter Parallella kabla (mm2) kabelför- reduceringsring förskruvning av gummi (mm) (mm) Viktigt: Manualen är i första hand skriven för anslutning av enledarkabel. Vid användande av tex treledarkabel eller andra specialkablar måste detta klareras orderbundet. Montage av kraftkablar i ställverksfacket: Rekommenderas att demontera mellandelen mellan brytar- och kabelcellen för att få ett enklare montage se kap och bild. Kraftkabeln måste vara monterad, tillskuren i rätt längd och skalad. Montera reduceringsringen av gummi 17.2 anpassad till kabelns ytterdiameter. Montera ändavsluted i enlighet med leverantörens anvisningar. Anslut kabels kabelsko till kabelanslutningsskenan 23. Kabeln måste dragavlastas. Anslut kabelskärmen till fackets jordskena. Montera bottenplåten i facket. Reduceringsringarna 17.2 måste flyttas ner så att de kan skruvas fast i botten på facket. Kläm fast kabel i förskruvningen 21 (max moment är 9 +2 Nm). Bild visande demontage av mellandel mellan brytar- och kabelcell. 76

79 23 A C C C C C B D1) In Bredd Ith Max. antal kablar per fas A B C A mm ka enledarkabel treledarkabel mm mm mm , / ,5/40/ / Fig 134: Kabelanslutning i UniGear 12/17,5 kv ställverksfack D Standard fack djup 1340 (1390) mm- Observera not 1) 1) Fackets dimensioner måste verifieras av den orderbundna dokumentationen Reducerings ring Kabelförskruvning Kabelanslutningsskena 77

80 23 A C C C C C B D1) In A Bredd mm I th ka Max. antal kablar per fas enledarkabel treledarkabel A B C mm mm mm Fig 135: Kabelanslutning i UniGear 24 kv 25 ka ställverksfack (1560 mm djupt) D Standard fack djup 1560 mm- Observera not 1) 1) Fackets dimensioner måste verifieras av den orderbundna dokumentationen Reducerings ring Kabelförskruvning Kabelanslutningsskena 78

81 In A Bredd mm I th ka Max. antal kablar per fas enledarkabel treledarkabel Up to IF Up to IFM 800 IF , IFM Fig 136: Kabelanslutning i UniGear 24 kv 31,5 ka ställverksfack (1700 mm djupt) D Standardfack med djup 1700 mm (För korttidsströmmar max 25 ka finns ett 1560 mm djupt standardfack) Observera not 1) 1) Fackets dimensioner måste verifieras av den orderbundna dokumentationen Reducerings ring Kabelförskruvning Kabelanslutningsskena 79

82 ) D Fig 137: Kabelanslutning i UniGear lastfrånskiljarfack 12/17,5 kv D Standardfack med djup 1340 (1390) mm Observera not 1) 1) Fackets dimensioner måste verifieras av den orderbundna dokumentationen Reducerings ring Kabelförskruvning Kabelanslutningsskena D 275 1) Fig 138: Kabelanslutning i UniGear lastfrånskiljarfack 24 kv D Standardfack med djup 1560 alternativt 1700 mm Observera not 1) 1) Fackets dimensioner måste verifieras av den orderbundna dokumentationen Reducerings ring Kabelförskruvning Kabelanslutningsskena 80

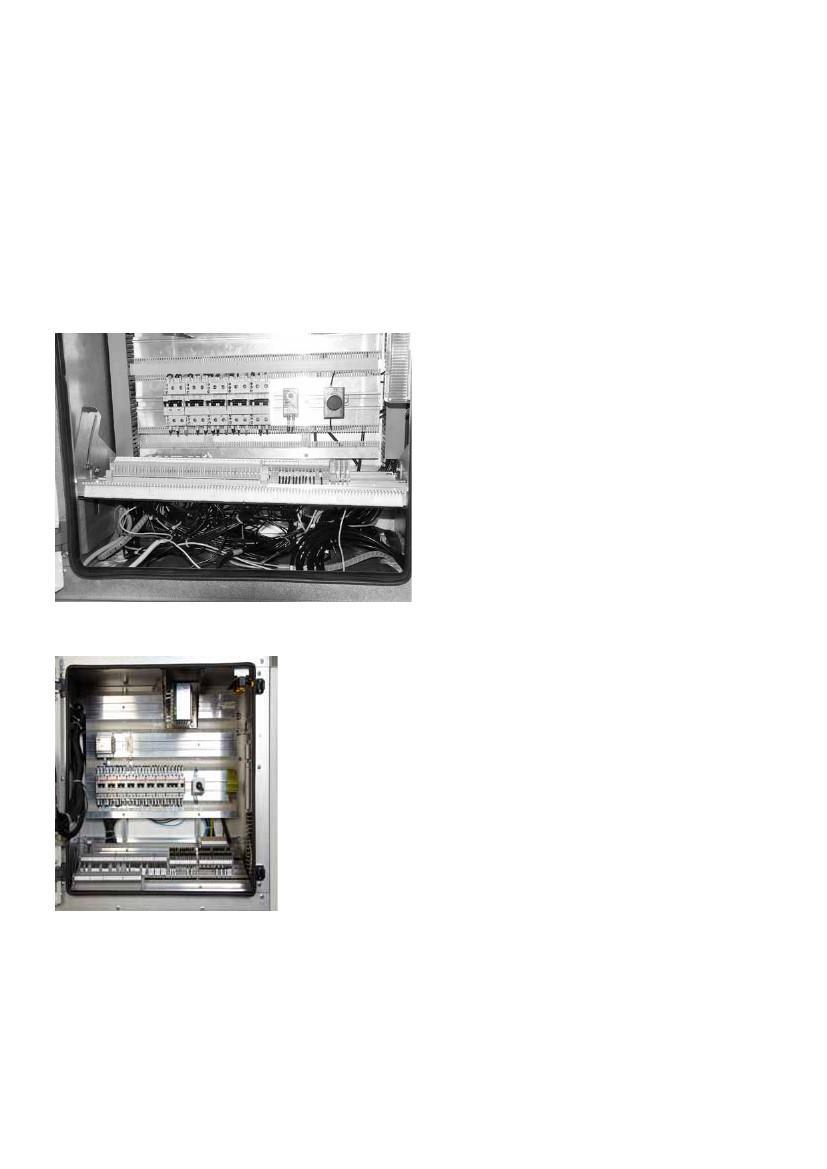

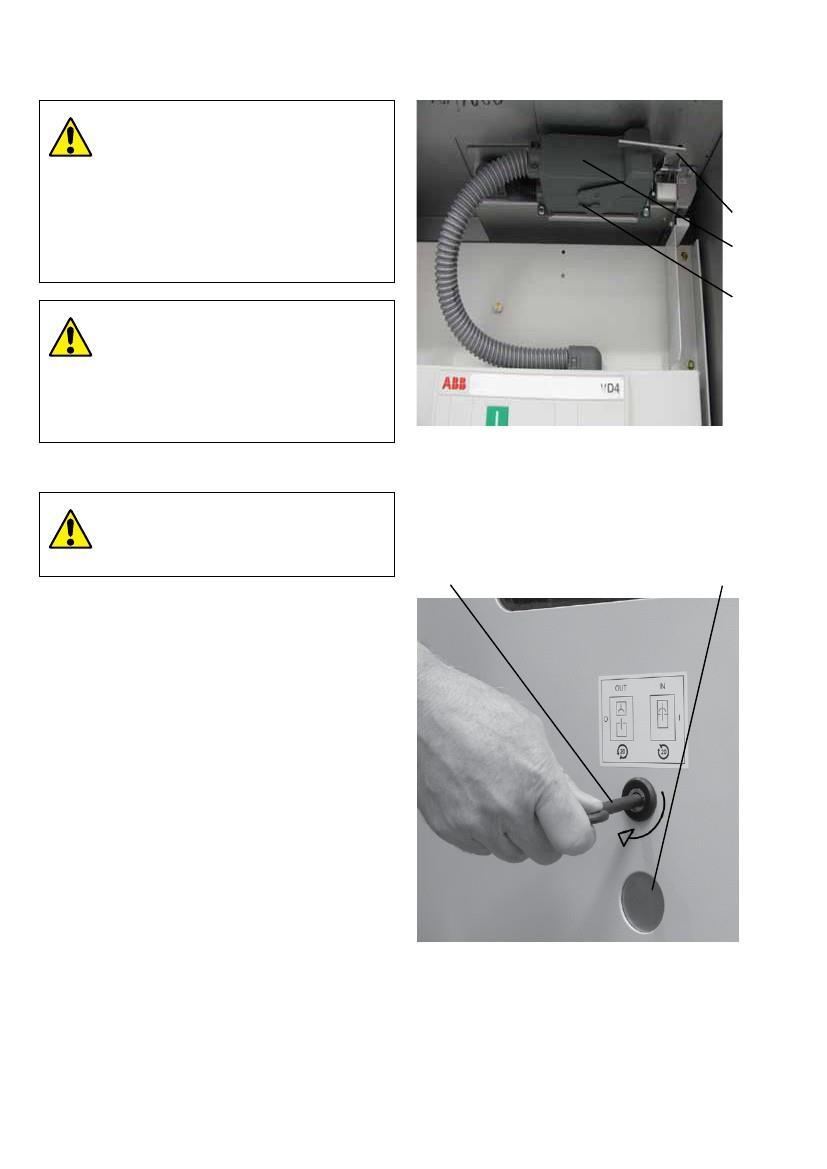

83 Kontrollkablar Kontrollkablarna förs in i lågspänningsutrymmet genom en kanal 1.2 (fig. 2) på vänster sida. Monteringsprocedur: För in kontrollkablarna genom kanalen på vänster sida Kanalen är täckt med täcklock 43.1, 43.2 (Fig. 4). Fäst kontrollkablarna i den övre änden av kanalen, skala kabeln och fördelar kontrollkablarna till kopplingsplintarna efter det att ramen har svängts upp (fig. 139). Anslut styrkablarna till plintraden enligt kopplingsschemat. Dra kontrollkablar till angränsande ställverksfack via bussning Jordning av ställverket Anslut jordskenan 19 med anslutningsskenan 19.1 Som finns i varje ställverksfack (Fig. 133). Säkerställa skyddet för jordanslutningen. Anslut jordledare från stationsjord, företrädesvis via en löstagbar skruvförband för provändamål, till huvudjordskena 19 i ställverket Installation av kontrollkabel slingor Kontrollkabelslingor levereras upprullade i lågspänningsutrymmet eller som separat tillbehör. De är märkta i båda ändarna. Det finns öppningar i sidoväggarna på lågspänningsutrymmet för dragning av dessa kabelslingor Avslutande montagarbete Fig 139 Upplyft plintterminal inför kopplingsarbete Kontrollera målade ytor på ställverksfacken och reparera skadad lack med hjälp av levererad bättringsfärg Kontrollera bultförband och dra åt vid behov med hjälp av momentnyckel, särskilt alla de förband som utförts på plats under montaget. Efter lyftöglor har tagits bort, måste Ith begränsare microswitch (om detta ingår ) monteras och efterjusteras: - Microswitchen är fixerad med skruvar. - Microswitchen måste placeras horisontellt. - Microswitchens styrstift måste flyttas till centrum av hålet i tryckavlastningsfliken. - Justera hjälpkontakt enligt figur Om microswitchen monterats och justerats i enlighet till ovanstående instruktioner, är ytterliga kontroll inte nödvändig. Städa och rengör ställverksfacken noggrant. Avlägsna alla främmande föremål från ställverksfacken. Återmontera alla täckplåtar och gavelplåtar som varit borttagna under montaget. Kontrollera isolerande kontakter och samverkande mekanismer och applicera smörjfett typ Isoflex Topas NB 52 vid behov. Montera in utdragbar brytarkassetter och anslut den mångpoliga kontaken För kontrollkablaget. Stäng samtliga dörrar i ställverksfacket. Fig 140: Lågspänningsutrymme 81

84 6. Manövrering av ställverket Anmärkning om säkerheten på arbetsplatsen Arbetet måste utföras av noggrant utbildad och certifierad personal bekanta med manövrering och hantering av UniGear ZS1 ställverket. Vidare måste hänsyn tas till säkerhetsföreskrifter enligt IEC och andra relevanta yrkesorganisationer, samt till lokala säkerhetsinstruktioner Varning Gå inte på ställverkets takplåtar Manövrering Utför alltid manövrering av kopplingsapparater i ställverket med stängda dörrar Fig 141: Den mångpoliga kontakten för kontrollkablaget är mekanisk blockerad för att förhindra urkoppling När brytaren är i driftläge Mångpolig kontakt hondel Mångpolig kontakt handel Mekanisk blockering Utdragbara apparater (brytare eller kontaktor) Manuell förflyttning av utdragbar apparat från test/frånskiljt läge till driftläge Anslut mångpolig kontakt för kontrollkablaget 10.2 Stäng dörren till brytarcellen. Säkerställ att apparaten är i Från (Öppet) läge. För in veven för kassetten 121 mot fyrkantstappen 18.1 i förflyttningsmekanism 18, efter att ha öppnat täcklocket på dörren till brytarcellen 121,1. Vrid veven medurs (ca 20 varv vid kv och 30 varv vid 24 kv) tills man når ett stopp och kassetten är invevad till driftläge. Kontrollera lägesindikeringarna. Avlägsna veven 121. Fig 142: Innan man för in veven för kassetten,är det nödvändigt att öppna täcklocket genom användning av nyckel 145 Anmärkning: Den utdragbara kassetten får inte stoppas i något mellanläge mellan utvevat testläge och invevat driftläge! Täcklock Nyckel 82

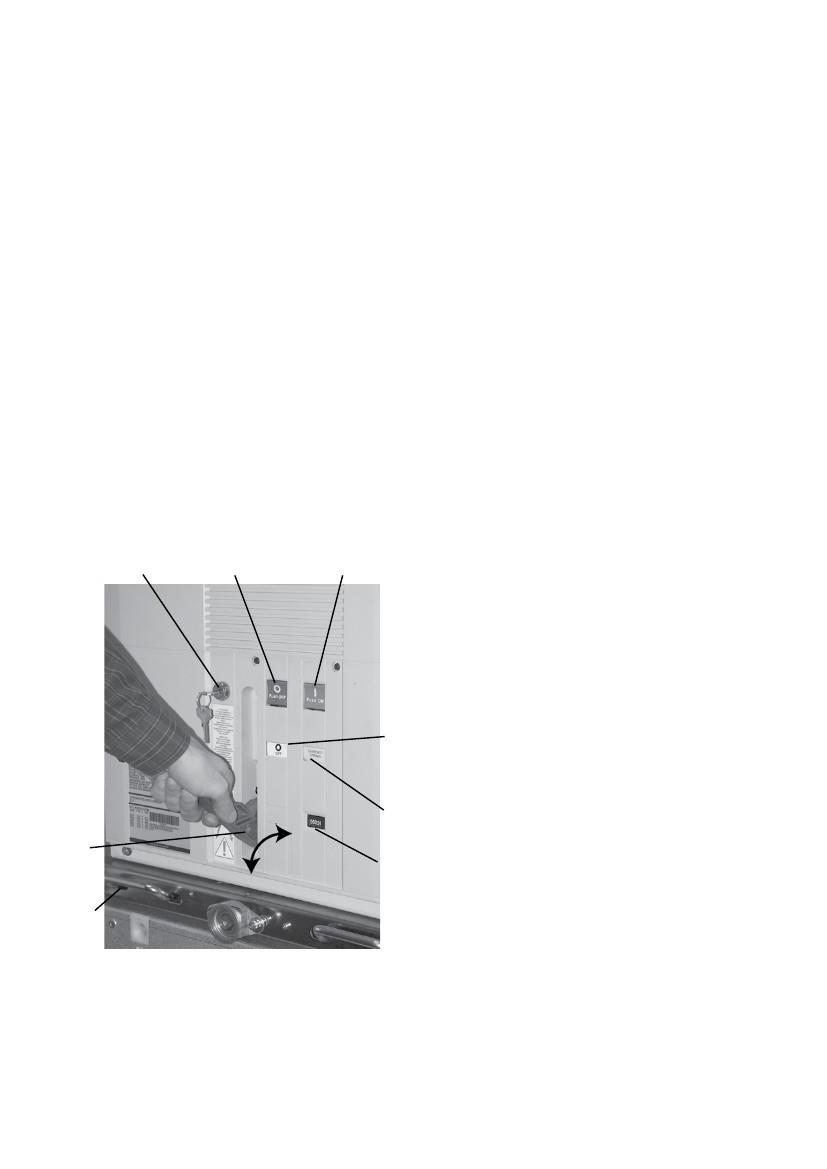

85 121 Förflyttning av kassett med motormanöverdon: Använd kort elektrisk puls för invevning eller utvevning av kassetten Observera lägesindikator. Notera: Om motormanöverdonet är defekt kan den utdragbara kassetten Vevas ut- och in manuellt. Om motormanöverdonet misslyckas under förflyttning av kassetten måste kassetten vevas manuellt till ett gränsläge OUT Akut manuell hantering utförs med handvev 121 på förflyttningsmekanism 18 (fig. 2) se nedan. Koppla bort hjälpkraft (MCB), eftersom motorn annars bromsas elektriskt. Vrid veven 121 i önskad riktning IN När den utdragbara kassetten rör sig, stängs motorn av. I detta läge motorn fungerar som en generator, dvs det kan leda till en spänningar på plinten Motor säkring får inte ändras från den angivna typ och märkdata, annars kan det uppstå skador på motorn! Figure 143: Förflyttning av kassetten mellan utvevat testläge och invevat driftläge, veva medurs till stoppet kassetten i driftläge och moturs tillbaka till utvevat frånskiljt testläge 121 Vev till kassetten Manuell förflyttning av utdragbar apparat från driftläge till frånskiljt testläge: Säkerställ att apparaten är i Från (Öppet) läge. Utför den ovan beskrivna proceduren för förflyttning av kassetten till driftläge fast i omvänd ordning Viktig anmärkning. I akuta manuell drift av en motordriven utdragbar kassettbrytare är, förreglinen med jordningskopplaren inte aktiverad!. Viktig anmärkning: Förflyttning av brytarkassett (och andra utdragbara delar) måste göras gradvis, för att undvika eventuella störningar som kan deformera den förflyttningsmekanismen. Vid hinder i förflyttningen undvik övervåld som kan skada mekanismen. Det moment som normalt erfordras är 260 N. I varje fall får det maximala pålagda momentet aldrig överstiga 400 N. Se även gällande manualer för brytarna.. Förflyttning av kassetten från utvevat frånskilj testläge till placering på brytarvagn: Öppna dörren till brytarcellen. Lösgör den mångpoliga kontakten för kontrollkablarna 10.2 och placera den i sitt parkeringsläge på kassetten. Placera brytarvagn 124 (Fig. 145) med styr pinnarna (Fig. 146) framför facket och justera höjden så att styrpinnarna kommer i rätt läge så att brytarvagnen kan fixeras mot fackfronten.. För handtagen (Fig. 145) inåt mot centrum På förflyttningsmekanismen 13, dra ut brytarkassetten Ut på brytarbordet och säkra kassetten på brytarvagnen. Tryck på frigivningshandtaget (Fig. 145) så att brytarvagnen kan lösgörs från facket. Lås avskärmarna (shutters) i stängd position med hänglås 130 (Fig. 147). Endast om denna option ingår. Viktig anmärkning: Förflyttning av brytarkassetten måste alltid utförs med apparaten i läge Från (Öppet läge)! Använd inte våld för att förflytta den utdragbara kassetten Om förreglinen Y0 eller RL2 är aktiv i händelse av en hjälpspänningsfall. Vid hjälpspänningsfall är förreglinen aktiverad längs hela förflyttningen mellan drift- och serviceläge. Förflyttning av kassetten från brytarvagnen till frånskilj testläge i facket Utför den ovan beskrivna proceduren för förflyttning av kassetten till brytarvagn fast i omvänd ordning. För att ta deaktivera förreglingen, rådfråga den teknisk dokumentation för brytaren. 83

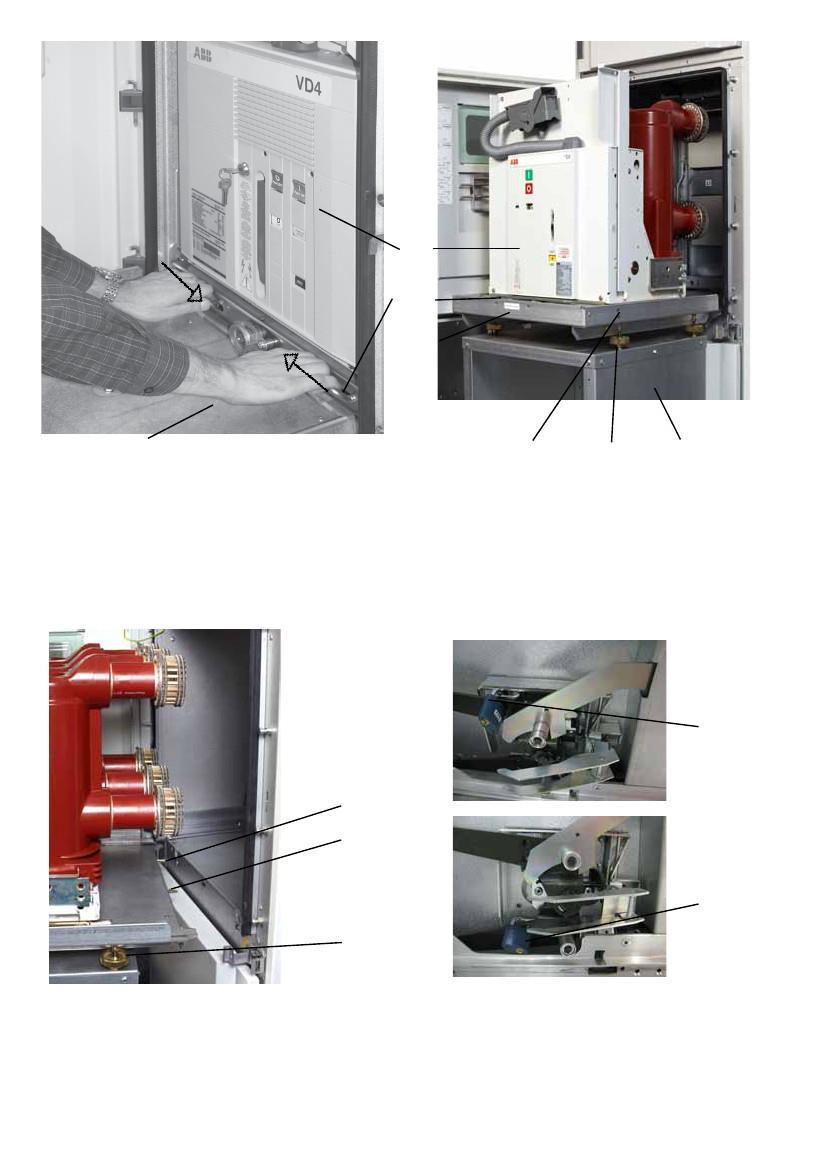

86 Fig 144: Förflyttning av brytarkasset från facket till placering på brytarvagn. Kassetten frigörs genom att dra handtagen mot inåt. Fig 145: Brytarkassett placerad på brytarvagn och mekanisk säkrad Brytarkassett Hantag Brytarvagn Brytarkassett Handtag Låshake (ansluten till handtagen13.11) Brytarvagn Höjdjustering Frigivningshandtag för låshake (124.3) Fig 146: Brytarvagnen justerad till rätt nivå i höjdled för att kunna fixera och låsa vagnen mot fackfronten Fig 147: Avskärmare (Shutters) låsbara med hänglås för att hindra åtkomst till spänningsförande del Låsmöjlighet med hänglås är en option Låsning av de lägre placerade avskärmarna ( shutter) Låsning av de högre placerade avskärmarna ( shutter) Höjdjustering Styrpinnar Låshake 84

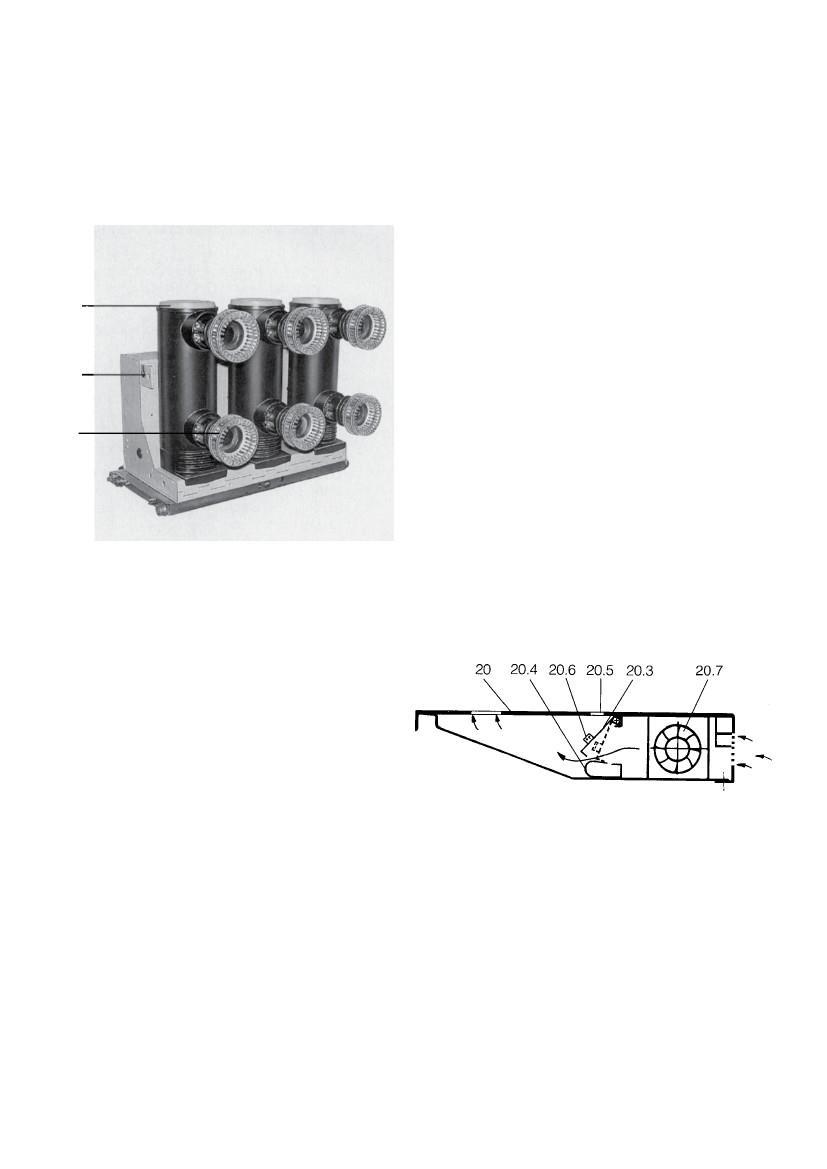

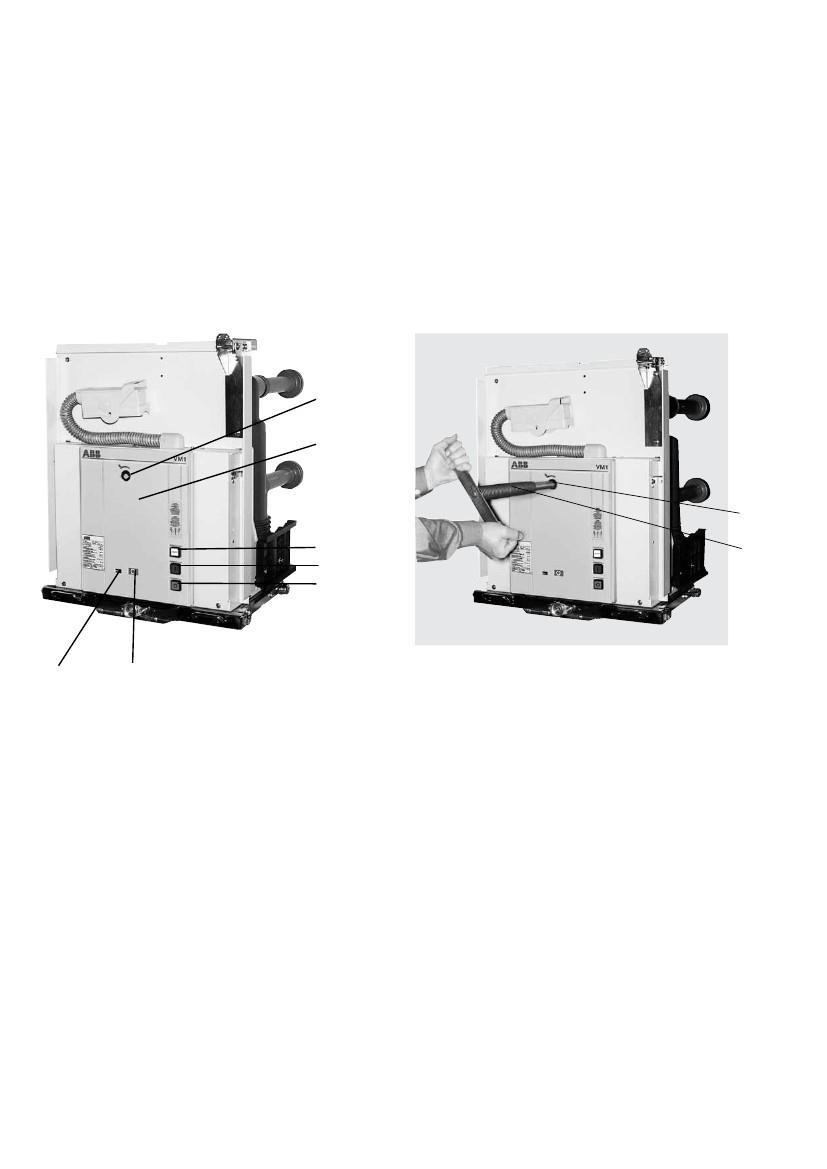

87 6.1.2 Brytare typ VD4 ( Vakuumbrytare) Att spänna brytarens fjädersystemet: Spänning av brytarens fjädersystem sker automatiskt av fjäderspännmotorn. Som alternativ kan fjädersystemet spännas manuellt. Vid manuell spänning av fjäderpaketet öppna dörren med brytarkassetten i testläge, sätt spaken för fjäderspänning 128 i fördjupningen på brytarfronten och pumpa i ca. 25 slag tills det laddade tillståndet indikeras. På brytare där spaken för fjäderspänning är monterad på brytaren, ska man pumpa ca 10 gånger. När brytarens fjädermanöverdon är spänt, kopplas mekanismen automatiskt ur, och ytterligare drag av spaken har ingen effekt (Fig. 148). Fjäderspänning är effektiv om spaken flyttas över en vinkel på 90. Vrid omkopplaren 45.2 (fig 7) medurs och tryck sedan på tryckknapp för mekanisk utlösning av brytaren 45,1 (Fig. 7) Tryckknapp för mekaniskt tillslag kan fås som option. Kontrollera omkopplaren lägesindikator. För ytterligare information om drift och underhåll av VD4 brytare, se bruksanvisning BA , BA Brytare - typ VM1 (Vakuumbrytare) Den underhållsfria VM1 brytare har samma brytarpoler som VD4 Brytaren men är utsustad med ett magnetisk manöverdon (i stället för fjäderspänndon) och en elektronisk styrenhet. Innan du ansluter primärspänning: Till- och Frånslag av brytaren: Till- och Frånslag av brytaren i driftläge skall endast utföras med dörren till brytarcellen stängd. Använd lokal eller fjärr manövrering. Kontrollera brytarens lägesindikator. Det mekaniska räkneverket 13,5 för brytaren registrerar automatiskt varje driftcykel. Anslut hjälpspänningen. Hjälpspänningen är ansluten när indikeringen (Ready) LED 31.2 lyser. Kontrollera Till- och Frånslag av brytaren med hjälp av tryckknapparna ON 31.3 och OFF Tillslag: - via fjärrkontroll eller lokalt frånslag med hjälp av tryckknapp ON /Till På utsidan av dörren till brytarcellen finns en anordning för mekaniskt frånslag av brytaren när dörren är stängd. Som option kan man även få mekaniskt tillslag av brytaren med stängd dörr (se fig 7) Fig 148: Manuell amnöver av VD4 brytaren Mekanisk ON /Till knapp Mekanisk OFF/Från knapp Mekanisk lägesvisare Mekaniskt räkneverk Indikering fjädermanöverdon Handtag och spärrhake för förflyttning av brytare ut på en brytarvagn. Se fig 144 Nyckellås för att förregla brytaren i Från läge Handtag för fjäderspänning 85

88 Frånslag: - via fjärrkontroll eller lokalt frånslag med hjälp av tryckknapp OFF/Från Frånslag av brytaren vid bortfall av manöverspänning: - Elektriskt frånslag är möjligt under 200 s. - Efter en period av 200 s, måste brytaren slås ifrån manuellt. - För in veven för akut manövrering (Fig. 187) på fyrkantstappen 31,9 på brytarens frontplåt ( Fig 149 och 150 ) och vrid den moturs för att öppna brytaren. Strax innan den slutliga stoppet nås, uppstår ett lätt motstånd på axeln vilket måste måste övervinnas. Tillslag av brytaren vid bortfall av manöverspänning: - Tillslag av brytaren är inte tillåtet och inte heller möjligt. För varje manövercykel (ON-OFF), räknar det mekaniska räkneverket 31.5 fram en manöver. Vid avslutning av en manövercykel, indikerar brytaren lägesindikator Brytarens lägesindikator är synlig genom inspektionsfönstret på dörren till brytarcellen. Anti-pump funktion: - Brytaren elektronisk styrenhet säkerställer att brytare tillslag är låst när brytare fått ett frånslagskommando. - Vid tillslag av brytaren på en efterföljande frånslagskommando, är brytaren förreglad för ytterligare tillslag Ett tillslags kommando måste ges igen för nästa tillslag stängning.for details, refer to manual BA 433/E Fig 149: VM1 brytare Fig 150: Manuell akut manövrering vid bortfall av manöverspänning Ready indikator ON /Till knapp OFF/Från knapp Mekanisk räkneverk Mekanisk lägesindikator Fyrkantplugg för akut manövrering Frontplåt 8 28 Öppnings för vev för manuell akut manövrering Vev för manuell akut manövrering 86

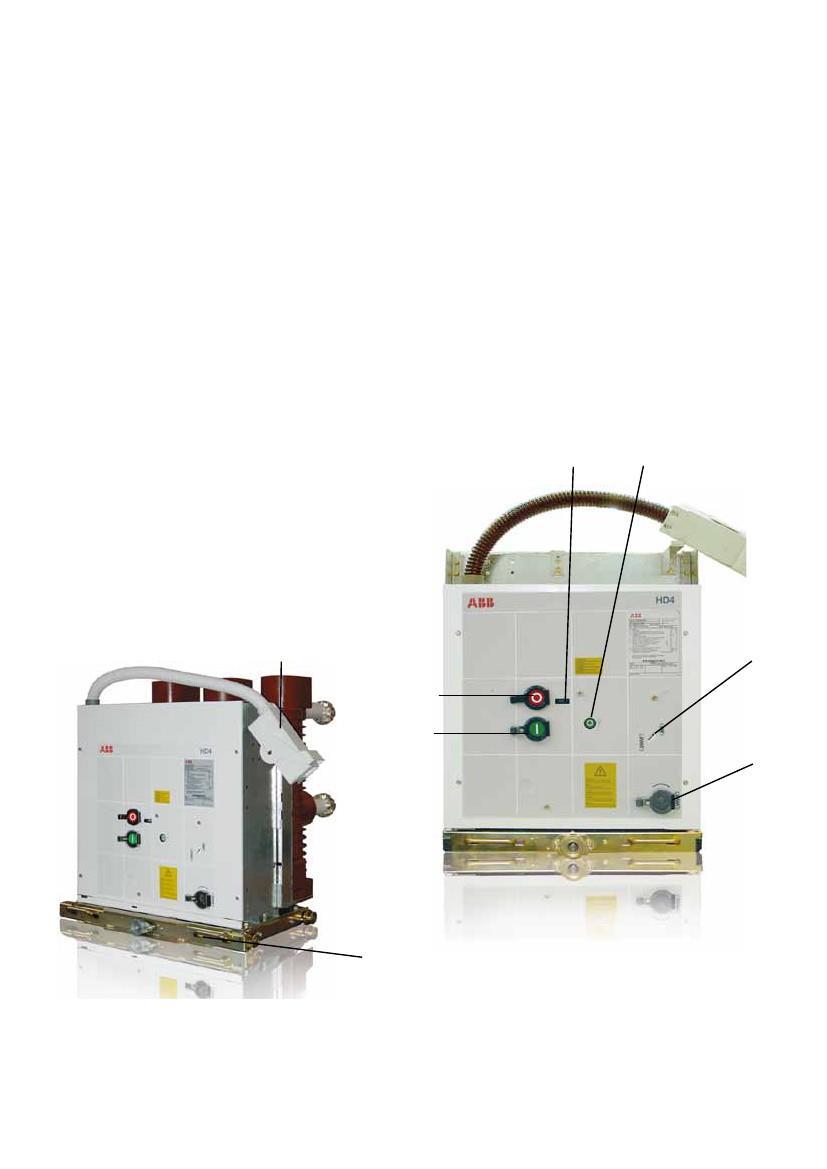

89 6.1.4 Brytare - typ HD4 (SF6 brytare) Att spänna brytarens fjädermanöverdon: För att manuellt spänna fjädermanöverdonet, använd veven 90,8 (fig. 187) i i öppningen 90,6 i frontplåten och vrid den tills den gula indikator 90,7 visas. Motorspänndon: Effektbrytaren kan utrustas med följande tillbehör : motor för automatisk spänning av fjädermanöverdonet tillslagsmagnet frånslagsmagnet (som option dubbla frånslagsmagneter) Motorspänndonet laddar automatiskt fjädrarna efter varje tillslagsmanöver tills den gula indikatorn 90.7 visas. Om det blir avbrott i manöverspänningen under den tid motorspänndonet arbetar stannar denna och startar sedan automatiskt när manöverspänningen återvänder. Som alternativ är det alltid att möjligt att slutföra spänningen av Fjäderspänndonet manuellt. Frånslag av brytaren: För manuellt Frånslag använd Från knapp Är brytaren utrustad med en Frånslagsmagnet kan manövrering även utföras via fjärrmanövrering. Indikator 90.4 visar brytarläget. På utsidan av dörren till brytarcellen finns en anordning för mekaniskt frånslag av brytaren när dörren är stängd. Som option kan man även få mekaniskt tillslag av brytaren med stängd dörr (se fig 7). Vrid omkopplaren 45.2 (fig 7) medurs och tryck sedan på tryckknapp för mekanisk utlösning av brytaren 45,1 (Fig. 7) Tryckknapp för mekaniskt tillslag kan fås som option. Kontrollera omkopplaren lägesindikator. För ytterligare information om drift och underhåll av HD4 brytare, se bruksanvisning Tillslag av brytaren: Denna operation kan endast utföras med spännt fjädermanöverdon För manuell Tillslag tryck på knapp 90,3. Är brytaren utrustad med en Till slagsmagnet kan manövrering även utföras via fjärrmanövrering. Lägesindikator 90,4 på brytarens front visar brytarläget Fig 152: Frontvy HD4 brytaren Fig 151: Brytare typ HD Mångpolig kontakt för kontrollkablaget Förflyttningsmekanism OFF/ Från knapp ON/ Till knapp Mekaniskt räkneverk Brytarindikering Uttag för manuell fjäderspänning Indikering fjädermanöverdon 87

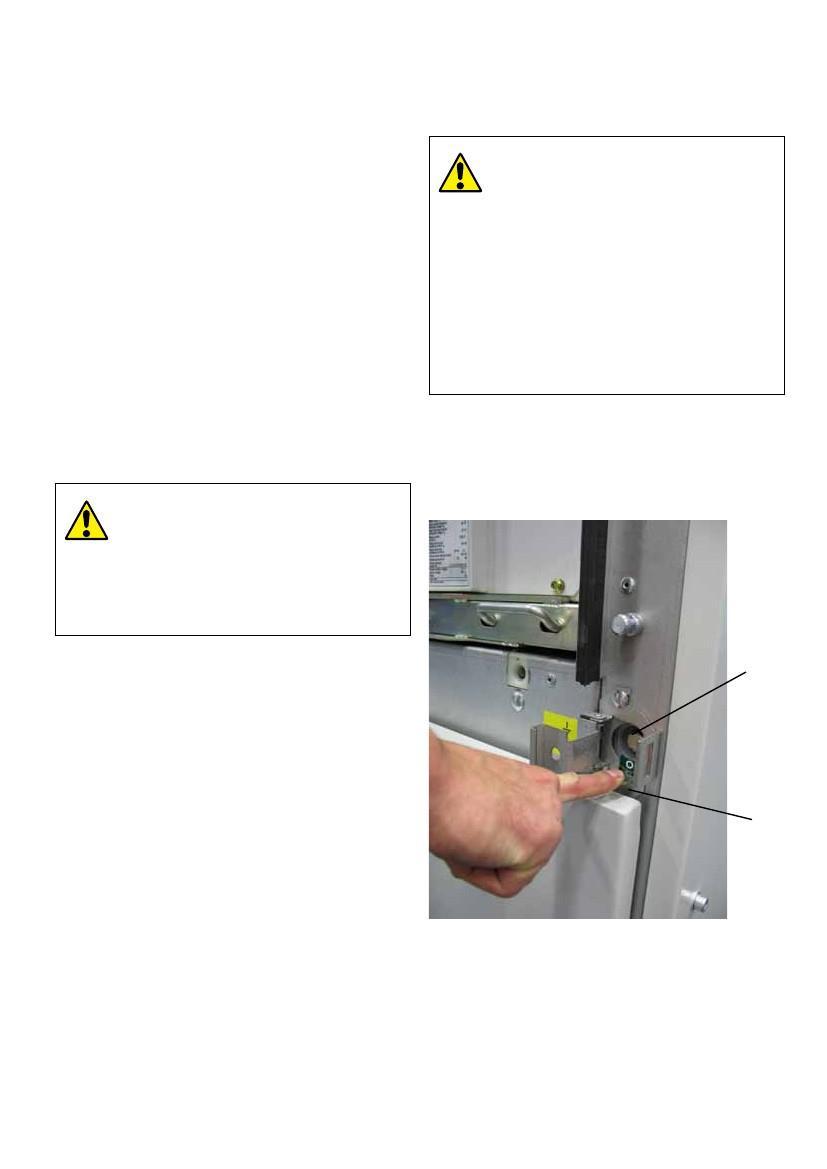

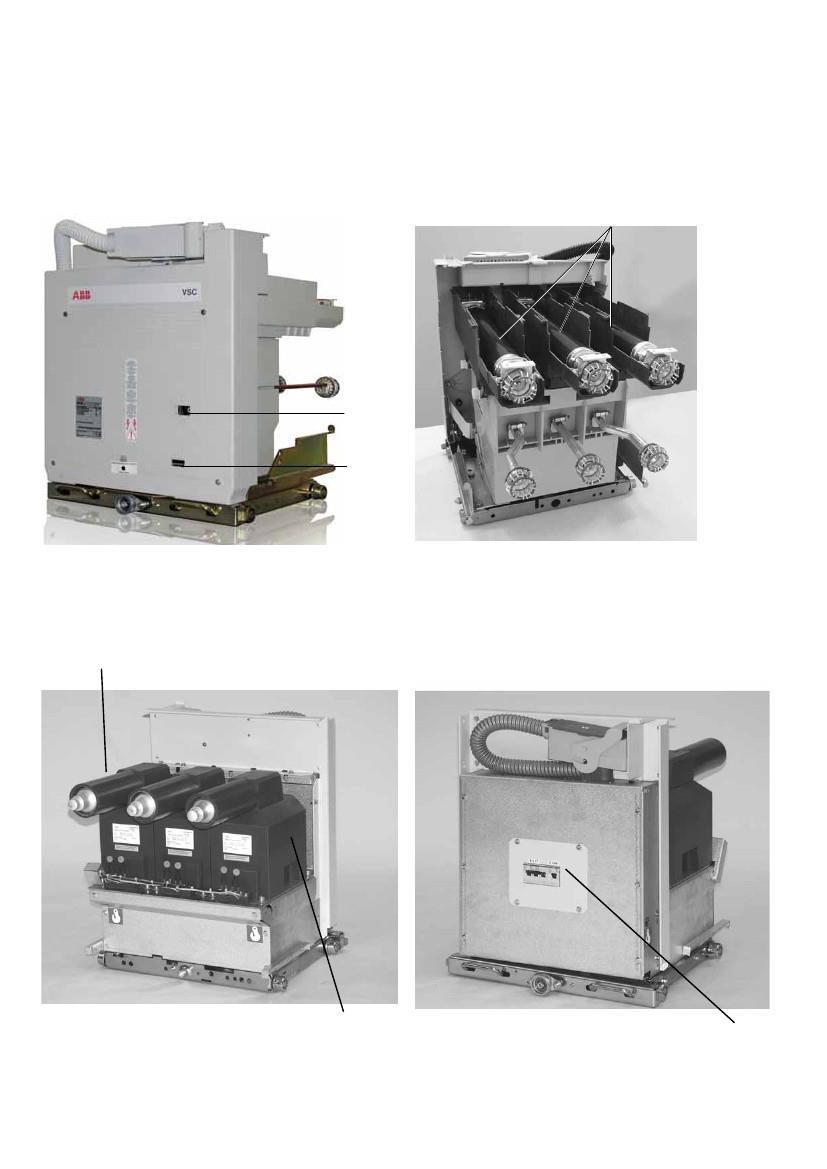

90 6.1.5 Vakuum kontaktor - VSC Vakuum kontaktor - VSC är idealiskt i applikationer med krav på Högt antal manövreringar. Kontaktorn är utförd i kassettutförande Och förflyttningsmekanismen är av samma typ som för en effektbrytare. På den utdragbra kontaktorn finns också hållare för primärsäkringar utförda enligt DIN eller BS. Se manual Finns för max 12 kv. Tillslag av kontaktorn utförs av elektromagnet. Frånslag sker genom en speciell motstående fjäder. Kontaktorn kan vara utrustad med elektrisk eller mekanisk låsning. Se manual Fig 153: VSC vakuum kontaktor Fig 154: VSC vakuum kontaktor sedd bakifrån Lägesvisare ON/OFF Mekaniskt räkneverk Primärsäkringar Fig 155: Kassettmonterade spänningstranformatorer Fig 156: 95.3 Montage av dvärgbrytare för spänningstransformatorernas sekundärsida (monteras normalt i fackets lågspänningsutrymme) Spänningstranformatorer Primärsäkringar (alternativt säkringsatrapp ) 88

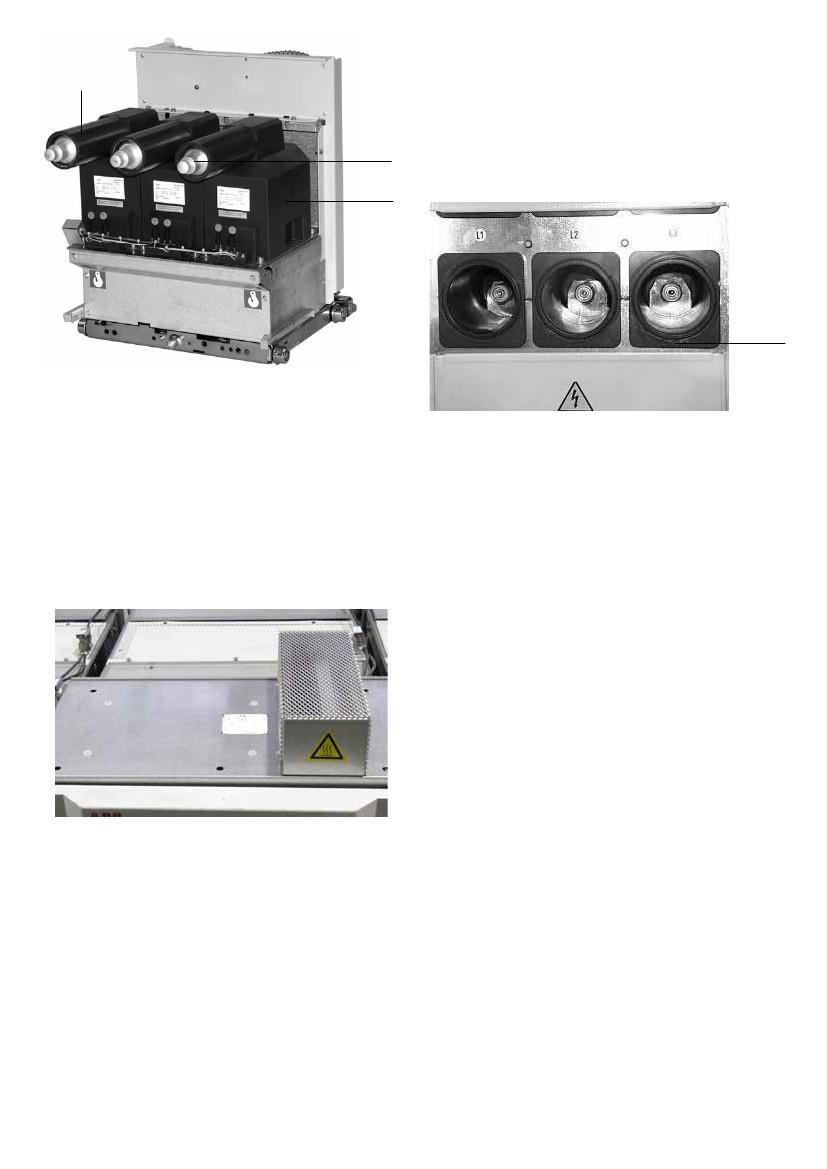

91 6.1.6 Kassettmonterade spänningstranformatorer Utdragbara spänningstranformatorer placerade i mätfacket beskrives i kap Utdragbara spänningstranformatorer placerade i inkommande eller utgående brytarfack placeras på en ramp i kabelcellen. Till skillnad från fast monterade spänningstranformatorer Är utdragbara spänningstransformatorer försedda med hållare för primärsäkringar. Om primärsäkringar inte önskas Kan dessa bytas ut mot säkringsatrapper (mässingsrör) Akut manövrering vid fel på motormanöverdonet: Om ett fel skulle uppstå på motormanöverdonet kan jordningskopplaren Manövreras manuellt med veven 122. Varning! Under akut manuell manövrering av den motordriven jordningskopplare, fungerar inte förreglingarna Jordslutare - typ EK6 och ST-E Jordningskopplaren har en mekanism som är oberoende av rotationen på drivaxeln. En jordslutare 6 (Fig. 2) monterad i ett brytarfack kan bara slås till när brytarkassetten är i utvevat ( frånskiljt testläge) kap 13 (fig. 144, 145) eller placerad på brytarvagn. Jordslutaren ska enbart manövreras med stängd dörr till brytarcellen. Jordslutaren kan manövreras antingen manuellt eller med hjälp av ett Motormanöverdon. Under akut manuell manövrering kopplas kopplingen med motormanöverdonet automatiskt bort. Vid nästa manöver av jordningskopplaren med motor- Manöverdonet i funktion aktiveras kopplingen automatiskt. Manuell manövrering av jordslutaren: Tryck ner haken 14.2 Fig 157 socket. (När jordslutaren är sluten, är haken redan i detta läge) Notera: Veven 122 skall endast användas tillfälligt för att genomföra en akut manuell manövrering då motormanöverdonet inte fungera. Kraftförsörjningen till motormanöverdonet måste vara avstängd under manuell manövrering av jordslutaren. Varning! Tillgrip inte övervåld om något hinder uppstår under manövreringen. Kontrollera då om manövreringen utförs på rätt sätt. låsningen och kontrollera att verksamheten Passa in manöverveven 122 (Fig. 158) mot tappen på manöveraxel (hexagonal axel 14.1) vilken nu är frilagd för manöver Notera: Manöverveven 122 kan anbringas på tappen både uppifrån alternativt underifrån för att underlätta manövreringen om även om utrymmet på sidorna av facket begränsat. För att slå till ( sluta) jordslutarem vrid manöverveven ca 180 till man når ett stopp. För att öppna jordslutaren vrider man moturs fram till stoppet. Observera den mekanisk/elektriska lägesvisaren för jordslutaren. Tag bort manöverveven för jordslutaren 122. Haken 14.2 förblir i öppet läge då jordslutaren är i slutet (jordat ) läge. Se till att manöverveven vrids ända fram till stoppet för att säkerställa att jordslutaren är i sitt definierade ändläge. Jordslutaren kan som option utrustas med elektrisk förreglingsmagnet Manövrering med motormanöverdon: (endast för jordslutare typ EK6 ) Jordslutare typ EK6 kan förses med motormanöverdon. Elektrisk manövrering fungerar för öppning eller slutning av jordslutaren. Jordningsomkopplaren kopplas sedan automatiskt in i motsatt position. Fig 157: Förberedelse inför manövrering av jordslutaren tryck ner haken 14.2 För att möjliggöra manövrering med hjälp av vev Hexagonal axel på jordslutar manövermekanism Hake 89

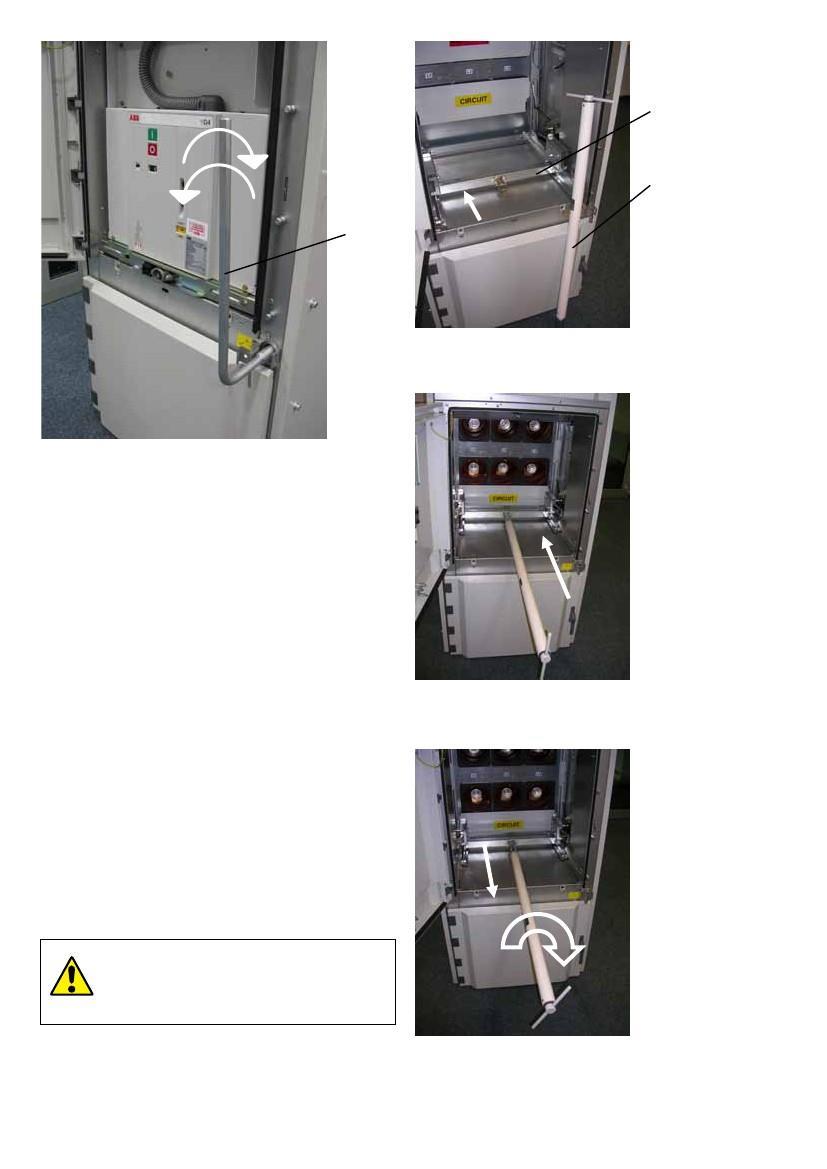

92 ON OFF 122 Fig 159: Kassett (shutter lifting truck) för att föra upp avskärmarna (shutters) i brytarcellen Fig 158: Förberedelse inför manövrering av jordslutaren manöverveven 122 sitter på plats för manövrering av jordslutaren Till eller Från 122 Manövervev Jordslutare för samlingsskenan För att jorda ställverkets samlingsskena kan EK6 jordningskopplare Typ EK6 också användas. Dess rörelsemekanismen är identisk med jordslutaren som användes för att jorda på fackets kabelsida Kassett (Shutter lifting truck) Shutter lifting truck (tillbehör) kan användas för För att lyfta upp avskärmarna (shutters) i facket. Placeras i brytarcellen efter det att truckbrytaren har avlägsnats. Fig 160: Höja upp avskärmarna (shutters) med hjälp av kassetten (shutter lifting truck) Placera kassetten (62) på skenorna i brytarcellen Skjut in kassetten med hjälp av den isolerade stången (63) stång (63) och för upp avskärmarna. Rotera den isolerade stången och lås fast kassetten och dra sedan ut kassetten. Manöverskenan på kassetten måste vara fastsatt i toppläge (för öppning av nedre avskärmare) eller i bottenläge (för öppning av de övre avskärmarna). Varning! Manövrera aldrig kassetten för hand. Använd alltid den Isolerade manöverstången. Fig 161: Isolerad manöverstång 90

93 NALF säkringslastfrånskiljare Säkringslastfrånskiljaren NALF med primärsäkringar och E jordslutare används i UniGear. kopplingsplat- Säkringslastfrånskiljaren kan öppna och sluta induktiva och kapacitiva linjer. I öppet läge har säkringslastfrånskiljaren en synlig frånskiljningssträcka. Säkringslastfrånskiljaren kan endast bryta sinmärkström och måste primärsäkringar som kortslutningsskydd. Om en primärsäkring löser ut öppnar säkringslastfrånskiljaren samtliga tre faser. Jordningskopplare är konstruerade med en fjädermekanism och kan sluta full kortslutningsström Fig 162: Förberedelse för manövrering av jordningskopplare i fack med Lastfrånskiljare. Manöverspak förberedd för Tillslag av jordslutaren. Manövermekanism för lastfrånskiljare för användning i Ställverk UniGear: Manöverdon A - med två fjädrar. Öppningsfjädern är alltid laddad före Tillslag av säkringslastfrånskiljare. Detta innebär, att den slutna säkringslastfrånskiljaren alltid har lagrad energi i frånslagsfjädern och att Frånslag omgående kan göras med den manuella spaken, via frånslagsmagnet eller via säkringarnas utlösningsmekanism. Denna mekanismen i kombination med motormanöverdon möjliggör Fjärrstyrning Jordslutarens lägesindikator Manöverspak för jordslutaren Låsbart manöverhantag Låsbart manöverhandtag för hänglås Jordningsomkopplare typ E manövreras alltid manuellt med hjälp av manöverspaken 215. Som kortslutningsskydd användes primärsäkringar typ CEF Följande säkringsstorlaekar kan användas: 215 Märkspänning [kv] 3,6 / 7,2 Märkström min. [A] 6 Märkström max. [A] 200 Fig 163 Förberedelse för manövrering av jordningskopplare i lastfrånskiljarfacket. Manöverspaken förberedd för Frånslag , Manöverspak Om ej primärsäkringar ska användas ersättes dessa med säkringsatrapperutan MV säkringar. Notera: Säkringslastfrånskiljare och jordningskopplare kan bara manövreras med stängd dörr Säkringslastfrånskiljare och jordningskopplare är inbördes mekaniskt förreglade.. 91

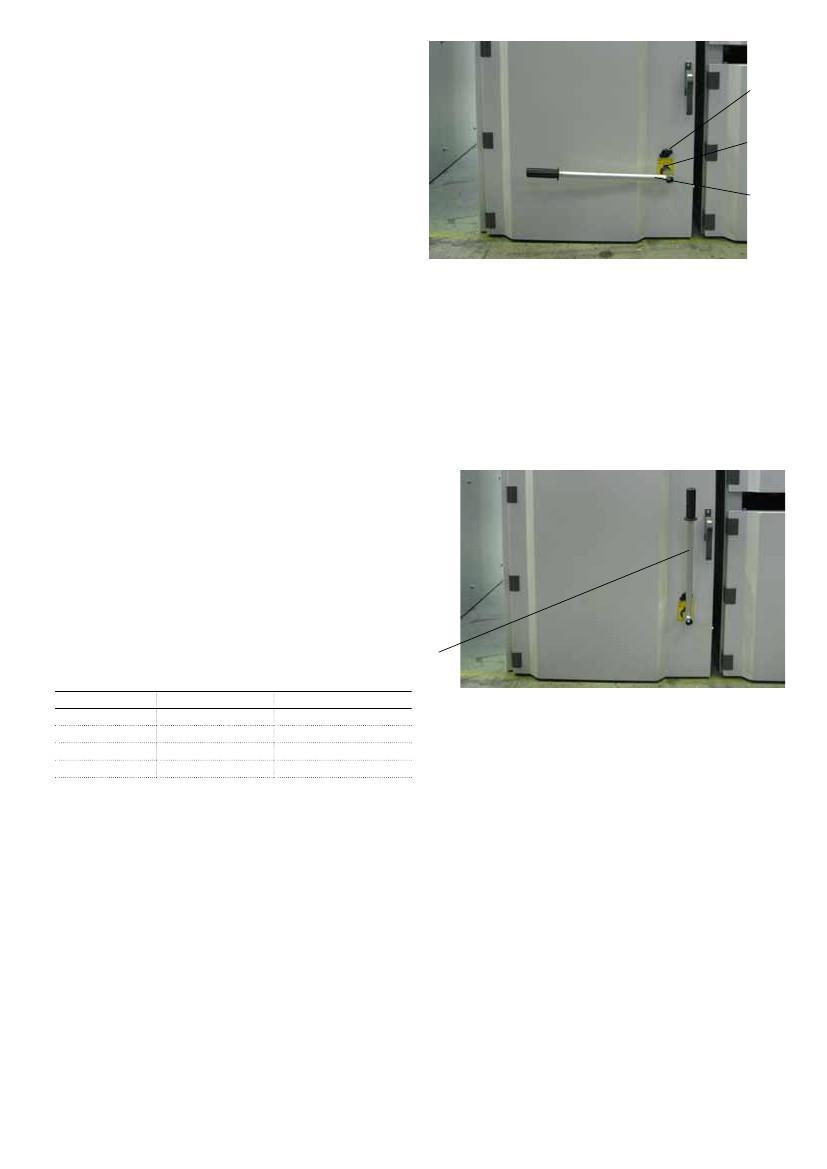

94 Manövrering av NALF säkringslastfrånskiljare Säkringslastfrånskiljaren kan endast slås Till om jordslutaren är i öppet läget Sätt manöverspaken 215 i läge uppåt eller nedåt på den spårade manövertappen så att det finns tillräckligt med utrymme för rörelse av manöverspaken. Se fig 162 och 163 Vrid manöverspaken medurs ca 180 för att spänna frånslagsfjädern. Vrid manöverspaken moturs för att spänna tillslagsfjädern och för att slå till säkringslastfrånskiljaren. Vrid manöverspaken medurs ca 20 för Från slag. Kontrollera apparatens lägesindikator (Fig. 3) Akut manuell manöver Om ett fel skulle uppstå i motormanöverdonet, kan lastfrånskiljare manövreras manuellt med manöverspaken 215 direkt på axeltappen 201,1(fig3) Notera: Efter manuell manövrering kommer motormanöverdonet inte att vara synkront med säkringslastfrånskiljaren. Detta innebär att motormanöverdonet måste manövreras två gånger för att nå synkronisering, t.ex. Från- Till. Varning: Så länge spärren för Från- och Tillslag är aktiverad, kommer manöverspaken att vilja slå till baka på grund av fjäderkraften. Fortsätt med försiktighet under manövreringen för att förhindra att manöverspaken glider ur handgreppet. Varning: Manöverspaken skall endast sitta på plats vid manövrering annars finns risk för skada. Manövrering av den i säkringslastfrånskiljaren integrerade jordslutaren typ E Jordslutaren kan endast slås Till när säkringslastfrånskiljaren är i Från läge Sätt manöverspaken 215 i läge i tappen så att den pekar åt vänster eller uppåt så att det finns tillräckligt utrymme för vridning av manöverspaken. Vrid spaken medurs ca. 90 till stoppläge för Till slag av jordslutaren. Vrid spaken moturs ca. 90 till stoppläge för Från slag av jordslutaren. Kontrollerea jordslutarens läges indikator 207,1 Se Fig 3 Manövrering av säkringslastfrånskiljare typ NALF med motormanöverdon. Motormanöverdon typ UEMC 40 K3 finns som tillbehör till. säkringslastfrånskiljare typ NALF Använd tryckknapparna för ON/Till och OFF/Från. Den motormanövrerade säkringslastfrånskiljare kopplas sedan automatiskt och manöverfjädrarna spänns Notera: Vi rekommenderar användning av motorskyddsbrytare för motormanöverdonet. Öppningstiden för mekanism A med motormanöverdon är ca 1s. Om en kortare öppningstid krävs rekommenderas användande av frånslagsmagnet. 92

95 6.2 Test av ställverket Test av spänningslöshet Ställverksfack som ej är utrustade med kapacitiv spänningsindikering, ska kontrolleras med hjälp av högspänningsprovare (monterad på isolerad stång) som anbringas på kontaktpunkten 4.1 på genomföringen 5, efter det att övre avskärmaren (shutter) 12,1 eller lägre avskärmare 12.2 har öppnats. Öppning av avskärmarna kan utföras med hjälp av en kassett (finns som tillbehör) - se fig Om facken är utrustade med kapacitiva spänningsindikering, kan dessa användas för att kontrollera spänningslöshet. Följ tillverkarens anvisningar för kapacitiva spänningsindikatorer. (Ett ställverk kan utrustas med olika typer av spänningsindikatorer). Vid tveksamhet angående korrekt användning av den kapacitiv spänningsindikering ska spänningslöshet testas med hjälp av högspänningsprovare. Kontroll av spänningslöshet ska alltid utföras i överensstämmelse med gällande säkerhetsföreskrifter och lokala säkerhetsbestämmelser Test av ström och spänning Fig 165: Brytarcellen med utdragen brytare och med avskärmarna i öppet läge Isolerad kontaktpunkt Genomföring Nedre avskärmare Kassett för test och jordning 142 (fig. 167) är lämplig att använda för utförande av ström- och spänningstest. Den är också lämplig för primärprov av strömtransformatorer. Avgränsa och övervaka arbetsområdet i enlighet med IEC säkerhetsföreskrifter. För primär strömförsörjning, fixera anslutningskabel från provtransformator till kontaktstiften 142,7. För AC spänningsprov, erfordras kulbult 142,4 monterade på kontaktstiften. Hålet i kulan används för anslutning av spänningsmatning. För primärprov, till exempel på mindre generatorer, måste en kortslutningsbryggan 142,8 anbringas på kontaktstiften. Notera: För spänningstester vid märkfrekvens, isolationspänning och / eller märkstötspänning, utföra följande skyddsåtgärd: Koppla bort eventuella spänningstransformatorer och sensorer och täck dem med en isolerplatta. Fig 164: Brytarkassett på väg in mot invevat driftläge Avskärmarna på väg att öppnas 4.2 Brytarens kontaktarmar med isolerad ytterhölje 4.3 Brytarkontakt 5 Genomföring 12.1 Övre avskärmare 12.2 Nedre avskärmare. 93

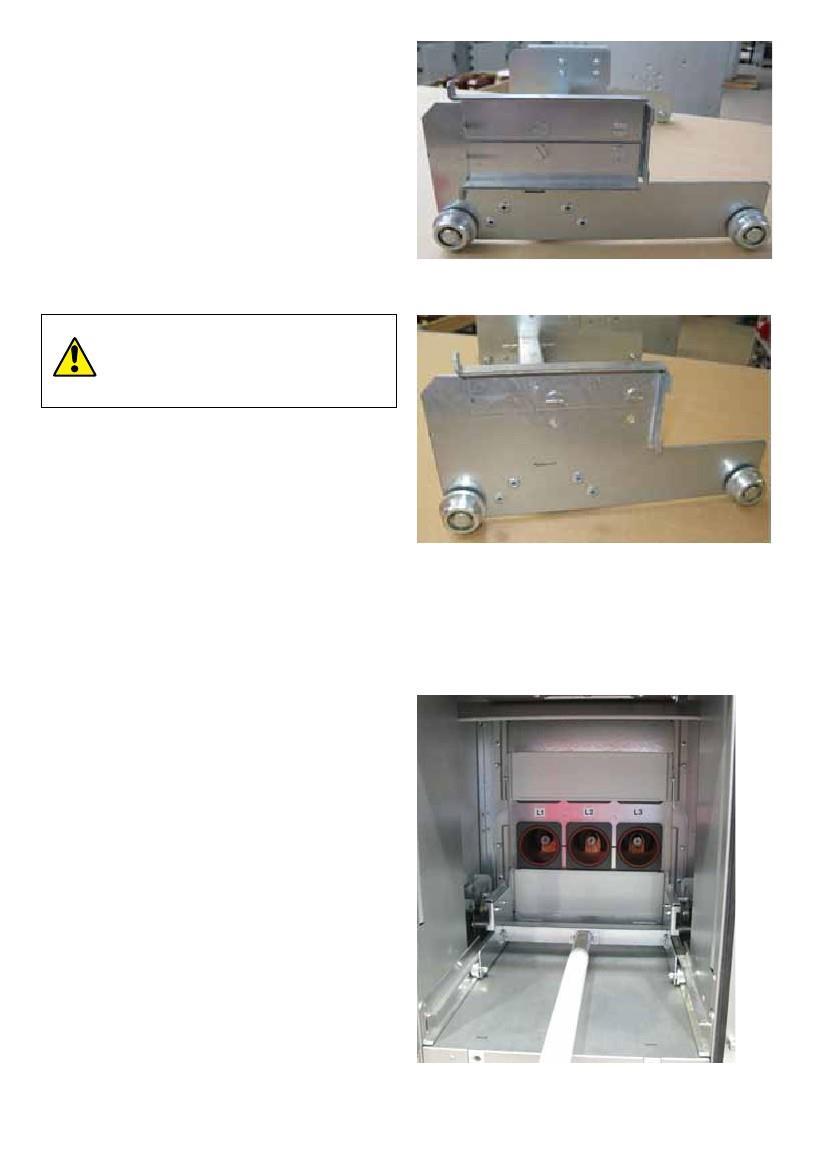

96 6.2.3 Kabeltest Kabeltest kan utföras genom växelspänning, DC spänning eller växelspänning med mycket låg frekvens (VLF) 0,1Hz. För maximal kabeltestspänning se tabell på nästa sida. Allmänt Spänning applicerad under kabeltest kan skada spännings- Transformatorer och ventilavledare. Det är därför nödvändigt att koppla bort dessa innan du utför kabeltestet. Den nedan beskrivna förfarande ska användas för att utföra kabeltest på kraftkablarna utan att koppla bort kablarna från ställverket. Kassett för att lyfta upp avskärmarna i kabelcellen Varning: Alla åtgärder nedan måste utföras av kvalificerad och kompetent personal med god kunskap om ställverket. Förfarande som beskrivs nedan måste följas för utförande av kabeltest. Slå i från brytarna Veva ut kassettbrytarna från driftläge till testläge. Öppna dörren till kabelcellen Dra ut kassettbrytaren från facket på en brytarvagn (se kap 6.1.1) Gör kabeln spänningslös Slå Till jordslutaren (se kap.6.1.7) Testa spänningslöshet (se kap ) Koppla bort eventuella spänningstransformatorer och ventilavledare För in kassett för att lyfta avskärmarna i brytarcellen. Skjut in kassetten till driftlägen med hjälp av den isolerade manöverstången. För upp den lägre avskärmaren (se kap Fig ) Kabeltestpunkter (kontaktstift) görs tillgänglig (se bild 167). Hanteringen av avskärmarna (shutters) beskrivs i kap Anslut kabeltestutrustning till kabeltestuttagen (kontaktuttagen I brytarcellen 4.1 fig.165) och till huvudjordskenan i facket Slå Från jordslutaren. (se kap 6.1.7) Utför kabeltets Ändrad kassett efter demontering av bottenmanövreringsdetaljer Notera: Bilderna visar avskärmarna i ett 12 kv ställverksfack med bredd 650 mm Kasset för andra ställverksfack kan vara något annorlunda men samma funktion. Modifierade kassett för lyft av avskärmare i ett brytarfack 94

97 Varning: Testkretsen är konstruerad för en maximal pålagd spänning enligt tabellen nedan. Max spänning Ställverkets märkspänning Ur kv Kabelns testspänning vid märkfrekvens, För max. 1min Uct(AC) kv Kabelns DC testspänning vid märkfrekvens För max15min Uct(DC) Kabelns AC testspänning för VLF test vid 0,1Hz, för max. 60min Uct(AC - VLF) kv kvrms Återställning till normala driftsförhållanden : Varning: Efter utfört test kan kretsarna ha kvar en elektrisk laddning. Säkerställ urladdning av testkretsarna genom att slå Till jordslutaren och testa spänningslöshet med hjälp av en högspänningsprovare.. Gör kabelanslutningen spänningslös. Slå Till jordslutaren. Testa spänningslöshet (se kap 6.2.1) Koppla bort kabeltestutrustningen Anslut bortkopplade spänningstransformatorer och ventilavledare Slå i från jordslutaren För in kassettbrytaren i brytarcellen Stäng dörren till brytarcellen Vid behov veva in brytarkassetten från test till driftläge 95

98 6.3 Service kassetter Istället för att jorda, kortsluta och testa med kasset 142 (se fig. 166, 167) är det möjligt att använda service kassetter.. Dessa service kassetter är indelade i fyra olika typer: Jordningskassett med tillslagskapacitet Dessa jordningskassetter utför samma funktion som jord slutare med tillslagskapacitet och kassetten innehåller en brytare för att uppnå full tillslagskapacitet. Med denna lösning kan också jordningsklassetten manövreras från fjärr. Jordningskassett utan tillslagskapacitet Dessa jordningskassetter utför samma funktion som jord slutare utan tillslagskapacitet. Därför har dessa ingen förmåga att jorda strömförande del vid ett elektriskt fel i anläggningen. De används för att säkerställa arbetsjordning som krävs för service och underhåll.. Jordningskassetten finns i två utföranden: för jordning av den horisontella samlingsskenan; för jordning på fackens kabelsidan. Vid införande av jordningskassetten för samlingsskenan lyftes endast den övre avskärmare upp och jordning av samlingsskenan görs. Vid införande av jordningskassetten för kabelsidan lyftes endast den nedre avskärmare upp och jordning av kabelsidan görs Jordningskassetten kan också användasi sektioneringsfacket. I detta fall kan arbetsjordning ske på båda sidorna av sektioneringsbrytaren. Kassett för kabeltest Med testkassetten utförs isolationsprov avkraftkabeln utan att kraftkabeln behöver lossas från ställverksfacket. Vid användandet avtestkassetten avlägsnan den utdragbara kopplingsapparaten (brytare eller kontaktor) från ställverksfacket och ersättes med testkassetten. Då testkassetten är in inskjutet läge lyftes endast den lägre avskärmaren och åstadkommer möjlighet att ansluta testutrustningen till kraftkablarna. Testkassetten kan användas både i inkommande och utgående fack. Frånskiljarkassett Frånskiljarkassett användes i ställverksfack då det endast är krav på säker frånskiljning och ingen kopplingsapparat. Frånskiljarkassetten utgörs av en så kallade dummy brytare dvs man använder en kassettbrytare inkl poler men exklusive manöverdon. Samma förflyttningsmekanism användes som för en brytare eller en kontaktor. Frånskiljarkassett kan också användas som en sektioneringsfrånskiljare. Figure 166: Jordningskassett utan tillslagskapacitet Jordningskassett utan tillslagskapacitet Manöverskena Kontaktarmar Huvudkontakt Kontakt för jord 96

99 Jordning och kortslutning med hjälp av jordningskassett. Avgränsa området som ska jordas och säkras mot inkoppling. Följ noggrant alla säkerhetsinstruktioner. Avlägsna den utdragbara brytarkassetten från ställverksfacket. Lås fast avskärmaren mot spänningsförande del med hjälp av hänglås. Skruva på manöverskenan på jordningskassetten 142 enligt nedan: - Sätt manöverskenan i det övre läget för öppning av de lägre avskärmarna. - Sätt manöverskenan i det nedre läget för öppning av de övre avskärmarna. Skruva på isolationsplattan på jordningskassetten med 3 löstagbara genomföringar enligt nedan: - Kontaktarmarna i det lägre läget för jordning på kabelsidan - Kontaktarmarna i det högre läget för jordning av samlingsskenan För in jordningskassetten 142 i test/frånskiljd position och veva sedan in jordningskassetten till driftläge med hjälp av veven 121 (Fig. 187) (se också kap ). Använd en högspänningsprovare och kontrollera spänningslöshet på kontaktpunkterna på jordningskassetten. Veva tillbaka jordningskassetten till test/ Frånskiljt läge (see ). Montera kortslutningsskenan på jordningskassetten 142. Anslut ena änden av jordlinan På en av de tre M12 bultarna, med vilken kortslutningskenan är ansluten till kontaktpunkten Anslut andra Änden av jordlinan till jordskenan 19.3 i facket. Veva in jordningskassetten 142 med monterad kortslutningsskena Och ansluten jordlina från test/frånskiljt läge till driftläge/invevat läge i facket med hjälp av veven 121. Var noga med att endast manövrera jordningskasset med dörren till brytarcellen stängd. Sätt upp varningsskyltar ang arbetsjodning på ställverket Säkerställ området för att förhindra att någon kommer åt spänningsförande del tex tex spänningssatta kraftkablar.. För att ta bort jordningskassetten följ ovanstående instruktion med med omvänd ordning Fig 167: Test och jordningskassett: Löstagbar kontaktskena Löstagbar kontakarm Isolerad platta med alternativa placeringar för jordning på kabel resp samlingsskenesidan Kontakter, utbytbara för olika kontakt pin diameters on the switchgear Kulbult, bortagbara, för spänningstest Kortslutningskena kan ersättas av kulbultar - övre position för nedre avskärmare - lägre position för övre avskärmare - lägre position för jordning av kabelsidan - högre position för jordning av samlingsskenan Jordlina Test och jordningskassett med manuell mekanism Montageskena (1 st) Kontaktarmar (3 st.) Huvudkontakter Kulbultar (3 st.) Isolerad platta med 3 st bortagbara genomföringar Genomföring Kontaktpunkt Kortslutningsskena 97

100 7. Idriftsättning 7.1 Förberedande arbete Följande förberedande arbete inför driftsättning måste göras: Kontrollera att ställverket inte har någon skador eller är defekt på något sätt. Förberedande arbete för SF6 brytare typ HD4: - Torka isolerande delar med en torr och ren trasat. - Kontrollera att övre och nedre motkontakter är rena och fria från skador eller deformationer - Kontrollera trycket på SF6 gasen För ställverk med forcerad ventilation för brytare med hög märkström eller för högre omgivningstemperatur > 40 C och/eller högre frekvens - 60Hz enligt kap 1.3 samt fig 168 och 169) Flärpen 20.3 som ska indikera fläktens luftström är monterad i mellanden 20 måste lösgöras från bladfjädern 20.4 (med fläkten i frånläge). Kontrollera: För in en skruvmejsel genom öppningen 20.5 i mellandelen 20 och på vinkeln 20.6 på flärpen För upp flärpen 20.3 och tillåt den att vila lätt på bladfjädern Om flärpen är i låst position, använd skruvmejseln För att pressa bladfjädern 20.4 nedåt ca 5 mm Om fläktarna styrs i av primärströmmen eller av termostat, så ska dessa funktioner kontrolleras.. Fig 168: Utdragbar kassettbrytare typ VD Transportlock (tas bort vid idriftsättning) Lyftbult (tas bort vid idriftsättning) Visuell kontroll av kopplingsapparater, utdragbara kassetter. huvudkontakter och genomföringar Kontrollera att anslutning av jordkablar på ställverkets jordskena är korrekt gjorda (följ gällande säkerhetsbestämmelser) Kontrollera målade ytor på ställverksfacken och vid behov bättringsmåla se kap 8.5. Ta bort alla rester av material, främmande föremål och verktyg från ställverket. Rengör ställverket, torka isolerande delar med en mjuk, torr och ren trasa av mjukt icke nötande material. Ta bort eventuella fettfläckar eller smuts. Se kap 8.4. Återmontera på ett korrekt sätt alla luckor etc. som eventuellt avlägsnats under montage och provning av ställverket. Avlägsna transport lock Finns på vakuum brytare VD4 med hög märkström. Avlägsna lyftöron Finns på vakuum brytare VD4 med hög märkström. Figure 169:Mellandel mellan brytar- och kabelcell 20 med utrustning för forcerad ventilation för brytare med hög märkström eller pga hög omgivningstemperatur (>40 C) och/eller förhöjd frekvens (60 Hz) enligt kap 1.3. Flärpen (20.3) i driftläge (öppen) Mellandel mellan brytar- och kabelcell 20 med utrustning för forcerad ventilation Flärp Bladfjäder Inspektionsöppning Vinkel Fläkt 98

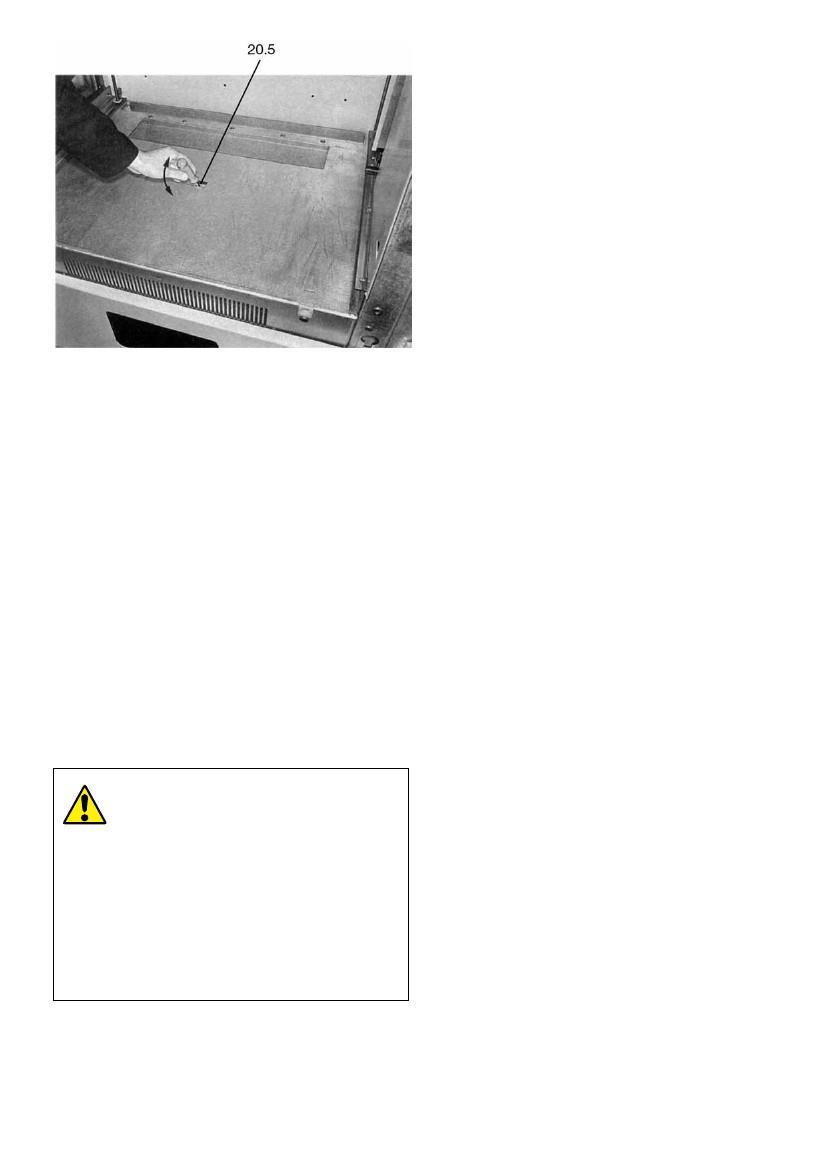

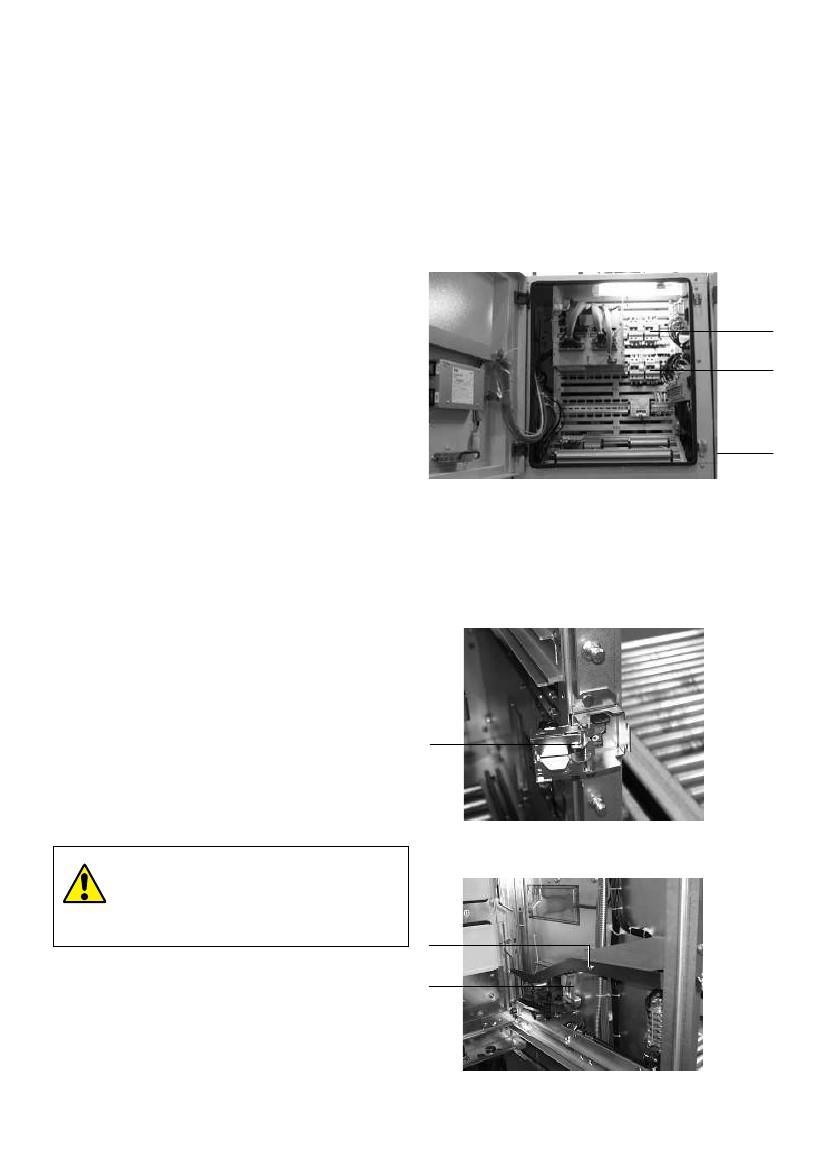

101 Fig 170:Mellandel med utrustning för forcerad ventilation. Kontroll att flärpen som indikerar luftströmmen av fläkten kan röra sig obehindrat Inspektionsöppning Vid motormanövrerad brytarkassett måste rotationsriktningen av motorn kontrolleras. I övrigt läs gällande manualer för relevant brytare. 7.2 Mätning och provning på anläggningsplatsen Provning på anläggningsplatsen är obligatorisk före idriftsättning av ställverket. Det huvudsakliga syftet med prov på anläggningsplatsen är att göra ställverket klart för idriftsättning. För tillverkarens rekommendation angående omfattning av provning kontakta ABB: s serviceavdelning. Efter att ha utfört provningen säkerställ att ställverket har återställts i skick för idrift sättning. VARNING Provningen är bara lyckad om alla ovanstående tester har passerat framgångsrikt. Om provningen ger negativa resultat så ta inte ställverket i drift. Kontakta ABB Service. Driftsätt ställverket med alla utdragbara brytare i testläge och med brytaren i läge Från

102 8. Underhåll 8.1 Stategier för underhåll Förebyggande underhåll är underhåll som utförs vid förutbestämda intervaller eller enligt föreskrivna kriterier och som syftar till att minska fel eller prestandaförsämring av utrustningen. Denna metod bygger på schemalagda aktiviteter som utförs på utrustning inklusive: visuella kontroller, rengörning, smörjning av mekaniska komponenter, byte av slitna delar och rutinprov. Underhållsarbete får endast utföras av utbildad personal som väl känner till egenskaperna hos UniGear ställverket i enlighet med alla relevanta IEC normer, säkerhetsföreskrifter och instruktioner från andra tekniska myndigheter. Det rekommenderas att ABB servicepersonal kallas in för att utföra service och reparationsarbeten som beskrivs nedan. Inspektions- och underhållsintervall för kopplingsapparater bestäms av fasta kriterier, såsom kopplingsfrekvens, drifttid och antal kortslutningsbrytning. Andra aspekter som bestämmer serviceintervallen är olika driftlägen, graden av belastning och även miljöpåverkan (inklusive föroreningar och aggressiv luft i ställverksrummet). Riskbaserat underhåll är underhåll som utförs genom att integrera analys, mät- och periodiska testaktiviteter med standard förebyggande underhåll. Den insamlade informationen kommer att integreras med gällande miljö-, drift- och process villkor Syftet är att få fram en bedömning av ställverkets skick och sedan göra en riskbedömning och därifrån fastställa ett lämpligt underhåll. Se nästa kapitel för detaljer om förebyggande och risk -baserade underhåll. Säkerhets varning Följ alltid dessa 7 steg för Din säkerhet: Följande manualer för nedanstående kopplingsapparater måste också följas, Vakuum brytare: typ VD4 (1VCP000001); Vakuum brytare: typ VD4 - high current; Vakuum brytare: typ VM1; SF6 brytare typ HD4; Vakuum kontaktor: typ VSC; Säkringslastfrånskiljare typ NAL/NALF - katalog; Säkringslastfrånskiljare - installation, service och underhåll ; Manöver mekanism för mellanspänningsbrytare; Motordon UEMC 40 K3 - installation, service och underhåll (för fack med NALFE jordslutare) Tydligt identifiera Din arbetsplats Frånskilj och säkerställ att utrustning inte kan kopplas in av misstag Skydda Dig mot strömförande delar. Vidta särskilda försiktighetsåtgärder nära oisolerade strömförande ledare. Säkerställ att anläggningen inte är spänningssatt Utför jordning och kortslutning Utfärda ett arbetstillstånd Intervaller för inspektion, service och reparation 8.2 Förebyggande underhåll Tidsintervall för underhållsarbete som ska utföras i ställverket är alltid beroende på driftsförhållanden, antalet manövrar för märkoch kortslutningsström, omgivningstemperatur, föroreningar i luften etc. Vi rekommenderar följande intervaller. Underhåll tjänar till att bevara problemfri drift och uppnå längsta möjliga livslängd för ställverket. Det omfattar följande verksamheter Utförd aktivitet Enligt kap Tidsintervall Antal manövrar Inspektion ) Inspektion: Verifiering av ställverkets tillstånd Service Reparation ) ) Vid behov Vid behov Service: Reparation: Åtgärder för att bevara ställverkets status Åtgärder för att återställa ställverkets funktion ¹) ²) ³) *) Under en mer krävande driftform rekommenderar vi kortare intervaller Se avsnitt 1 och 2. Beroende av reslutatet efter utförd inspektion. Se manual för gällande brytare. Jordslutare. Notera: Vid utförandet av allt underhållsarbete måste regelverket i landet där ställverket är installerat följas strikt. 100

103 8.3 Inspektion Inspektion utföres primärt för att kontrollera förekomst av sot, korrosion och fukt: - Effekter av hög temperatur på huvudkretsarna; - Spår av partiell urladdning på isoleringsmaterial ; - Spår av läckström på isoleringsmaterial ; - Ytor av huvudkontakterna; Inspektion måste även omfatta manövrering av brytare, brytarkassett, jordslutare, mekaniska och elektriska förreglingar reläterminaler mm. Kontrollera visuellt att isoleringen på den horisontella samlingsskenan (om skenan är isolerad) är intakt och inte har några tecken på skador. Kontroll och rengörning av lågspänningsutrymmet Slå ifrån dvärgbrytarna 25 (fig 171) placerade på insidan av lågspänningsutrymmet för att koppla bort hjälpspänningsmatningen till facket. Gör en okulär besiktning av kablaget, plintarna och avlägsna eventuell smuts och främmande föremål. Kontrollera också att ledningarna är rätt anslutna till plintarna. Om COMBIFLEX apparater finns kontrollera att ledningarna är korrekt anslutna på hylsorna. Särskild kontroll av fack med forcerad ventilation På fack med forcerad ventilation 1. Kontrollera funktion hos flärp 20.3 (Fig. 2) (se också fig 169, 170); 2. Fläkten kräver inget specifikt underhåll. Livslängden bedöms till ca 20,000 till 30,000 driftimmar Kontroll före driftsättning för fack med forcerad ventilation kan utföras enligt nedan: a) Lastberoende funktionstest (primärprov) på strömransformator. 1. till ca. 70% av strömtransformatorns märkström då ventilationsfläkten måste startar; 2. till 80% av av strömtransformatorns märkström, då fläkten måste ha uppnått sitt min luftflöde. Motsvarande övervakning / signalering av vindflöjeln ( flärp) med mikrobrytare 20.3 se fig 169. b) Kontroll med tillfällig användning av ventilationsfläkt med en extern strömkälla på 220 V AC; c) I båda fallen, kontrollera drift av fläkt och lyssna efter ovanliga lagerljud. Ta bort alla smuts på fläktrotorn. d) Kontrollera funktion av vindflöjeln (flärp) 20.3 se fig 169 och mikrobrytare genom att starta fläkten flera gånger. e) Kontrollerar hjälpkraftkablaget i kabelkanal bakom täckplåt 20 (fig. 2) Följ kopplingsschemat och anslut de ledningar som eventuellt är bortkopplade.. Figure 171: Kontroll av förreglingar Gör en okulär kontroll av den mekaniska förreglingen (eventuella nykellåss 22, förregling av dörren 23, eventuell förregling av avskärmarna (shutters) 24. Kontrollera förekoms av fukt eller tecken på korrision på rörliga delar Fig 172: Notering För inspektion av kopplingsapparater (brytare/kontaktorer ) hänvisas till gällande manualer för dessa 23 Optisk kontroll av samlingsskeneutrymmet 24 För att få åtkomst till samlingsskeneutrymmet från brytarecellen, avlägsna mellanvägg 9 som är fastskruvad med 7 x M8 skruvar (figur 175.); Efter det att mellanväggen är avlägsnad är samlingsskenan synlig från brytarcellen. Kontrollera visuellt de övre genomföringarna 5 sid 2, att dessa är helt intakta och inte visar några tecken på skador. Fig 173: 101

104 1. Den utdragbara brytarkassetten ska endast kunna förflyttas från utdragbart testläge till invevat driftläge när brytaren är i öppet frånläge och med jordslutaren i ööpet ojordat läge. Kontrollera följande villkor: När brytaren är i till läge når man ett stopp i invevningen efter endast ett halvt varv medurs. Det ska inte vara möjligt att med motormanöverdon köra in brytaren till sitt driftläge. Med jordslutaren i jordat tilläge ska det heller inte gå att veva in brytaren. Ett stopp i invevningen ska öppnås efter ett två varv. Det ska inte heller vara möjligt att med motormanöverdon köra in brytaren till sitt driftläge.. Under tiden, vrid veven 121 (Fig. 187) ungefär ett halft varv (endast en vridriktning är tillåten). Förreglingsmagneten är endast aktiv i test- och driftläge. I mellanläge har den ingen funktion. 6. Borttagande av mångpolig kontakt för hjälpspänningskablarna 10.2 och dessutom insättning av kontakten i efterhandär också förreglat när det gäller brytarkassetten. Kontrollera detta enligt följande:. 7. Manövrering av jordslutaren får bara vara möjlig när brytarkassetten 13 (Fig. 144, 145) är i test/frånskiljt läge eller om brytarkassetten är placerad på brytarvagn utanför facket. Använd inget övervåld! Se även anmärkning i kapitel 6.1.1! 2. Den utdragbara brytarkassetten ska endast kunna förflyttas från invevat driftläge till utvevat testläge med brytaren i öppet frånläge. Kontrollera detta enligt följande: Med brytaren i till läge ska det uppstå ett stopp efter ett halvt varv Om man försöker veva ut brytaren till utvevat testläge. Det ska inte heller vara möjligt att med motormanöverdon köra ut brytaren till sitt frånskiljda testläge. Kontrollera detta enligt följande: Med brytarkassetten i test/frånskiljt läge måste det vara möjligt a pressa ner vinkel 14.2 (Fig. 157), på fronten vid uttaget för jordslutarveven 14.1, till öppen läge. Jordslutaren kan nu manövreras. Med denna vinkel nedtryckt, ska det också vara omöjligt att starta motormanöverdonet till brytarkassetten.; Om vinkeln pressas ner när motormanöverdonet är igång ska motorn automatiskt slås ifrån. När kassettbrytaren vevas in mot driftläge ska det inte Vara möjligt att pressa ner vinkel Detta ska blockeras Efter ca ett och et halvt varv i förflyttninge. 3. Tillslag av brytaren skall endast vara möjligt när brytarkassetten är i ett definierat utvevat testläge eller i invevat driftläge. Den mångpoliga kontakten för hjälpkablarna måste också i förväg varit inkopplad (Fig. 174). Kontrollera detta enligt följande: Det ska inte finnas någon möjlighet att att slå till brytaren när kassetten är i ett läge mellan invevat driftläge och utvevat testläge. Aktivering av möjlighet att manövrera brytaren görs av hjälpkontakt S9 (Fig 10) när kassetten vevas in i driftläget. flyttar in i serviceläge sker elektriskt genom användning av hjälpkontakt S9 (Fig. 10) För förflyttning av kassettbrytaren till test/ frånskiljt läge, gäller samma villkor, i detta fall med hjälp av hjälpkontakt S8 (Fig. 10) Det får endast finnas möjlighet att manuellt slå från brytaren när brytarkassetten är i driftläge eller i testläge och att man samtidigt har ett hjälpspänningsavbrott. Kontrollera detta enligt följande: 5. Den utdragbara brytarkassetten med förreglingsmagnet Y0 får inte förflyttas vid hjälpspänningsavbrott. Försök inte med våld förflytta den blockerad brytarkassetten! utdragbara delar! Förreglingsmagneten Y0 finns endast i fack med handmanövrerad brytarkassett. Saknas i fack med motormanövrerad brytarkassett. För att frigöra föreglingsmagneten Y0: Ta bort brytarens frontplåt; Koppla bort förreglingsmagneten Y0 genom att dra ut elektromagneten Fig 174: Brytarcellen med öppen dörrn. Kassetten i utvevat /frånskilj serviceläge Den mångpoliga kontakten för kontrollkablaget icke ansluten Mångpolig kontakt för kontrollkablar Brytarkassett Uttag för manövrering av jordslutaren Fyrkant tapp för manövrering av brytarkassetten

105 8.4 Service och underhåll När under en inspektion enligt punkt 8.3, behovet av att utföra rengöringen noteras Gör så här: Rengör ytorna: - Ta bort eventuella rester av torrt dammavlagringar med en mjuk torr trasa; - Ta mer vidhäftande smuts med ETANOL F 25 M; Rengör isolerande ytor och ledande skendetaljer med etanol F 25 M; Efter rengöring, skölj med rent vatten och torka noggrant; Om några delurladdningar uppstå som en följd av kondens kan man som tillfällig lösning applicera av ett tunt lager av silikon över ytan. Vid återkommande problem kontakta ABB serviceavdelning Underhåll i kabelutrymmet Kontroll av åtdragningsmomentet av kabelanslutningarna Öppna dörren till kabelcellen; Med hjälp av en momentnyckel, kontrollera åtdragningsmomentet på alla skruvförbanden. Se tabellen på sidan 46 för momentvärden Underhåll i samlingsskenutrymmet Kontroll av åtdragningsmomentet För att uppnå åtkomst till samlingsskeneutrymmet Från brytarcellen demontera mellanväggen 9 (Fig. 175) som är monterad med m 7 x M8 skruvar. Efter avlägsnandet av mellanväggen från brytarcellen är samlingsskenorna synliga. Med hjälp av en momentnyckel, kontrollera åtdragningsmomentet på alla skruvförbanden. Se tabellen på sidan 46 för momentvärden Fig 176: Kabelutrymmet förberett för 3 parallella enledarkablar kablar per fas Mekanisk lägesvisare för jordslutaren Slitsad bottenplatta Reduceringsring Anslutningsflagga 2 Notera Dörren till kabelcellen kan ej öppnas med jordslutaren i öppet från-läge. 9 Fig 175: Samlingsskenan, visad utan isolationskåpor Fackets nedledare. Horisontell samlingsskena Genomföringar Borttagbar mellanvägg 5 Jordslutare typ EK6; ST-E - Rengöring av mekaniken för att förhindra fel på signalkontakter Gör en visuell inspektion av jordslutaren och kontrollera om det förekommer smuts, fukt och tecken på korrosion på de rörliga delarna; Kontrollera korrekt inställning av jordningskopplarens signalkontakter 18 (Fig 179.); Ta bort eventuella dammavlagringar med en torr trasa som inte lämnar några avlagringar på behandlade ytorna (använd inte ylleduk); Vid behov, smörj rörliga mekaniska delarna av med ett tunt lager av fett. Gör en visuell inspektion av kugghjul och och andra rörliga delar 20 (fig. 177) och kontrollera förekomst av smuts, och tecken på korrosion. 103

106 19 20 Fig 177: Fig 180: Mättransformatorer - Rengörning och kontroll av strömtransformatorer Öppna dörren till kabelcellen; Demontera mellandelen (Fig. 180) mellan brytar- och kabelcellen för att få bättre utrymme. Gör en optisk kontroll av strömtransformatorerna anslutningar. Med hjälp av en momentnyckel, kontrollera åtdragningsmomentet på alla skruvförbanden. Se tabellen på sidan 46 för momentvärden. - Rengörning och kontroll av spänningstransformatorer och antiferroresonans-kretsen. Fig 178: Fast monterade spänningstransformatorer. Öppna dörren till kabelcellen; Demontera mellandelen (Fig. 180) mellan brytar- och kabelcellen för att få bättre utrymme. Gör en optisk kontroll av strömtransformatorerna anslutningar. Med hjälp av en momentnyckel, kontrollera åtdragningsmomentet på alla skruvförbanden. Se tabellen på sidan 46 för momentvärden Gör en optisk kontroll av spänningstransformator. Ta bort eventuella dammavlagringar med en torr trasa som inte lämnar några avlagringar på behandlade ytorna (använd inte ylleduk); 18 Utdragbara spänningstransformatorer. Öppna dörren till kabelcellen; Dra ut spänningstransformatorkassetten. Gör en optisk kontroll av spänningstransformator Ta bort eventuella dammavlagringar med en torr trasa som inte lämnar några avlagringar på behandlade ytorna (använd inte ylleduk); Fig 179: 104

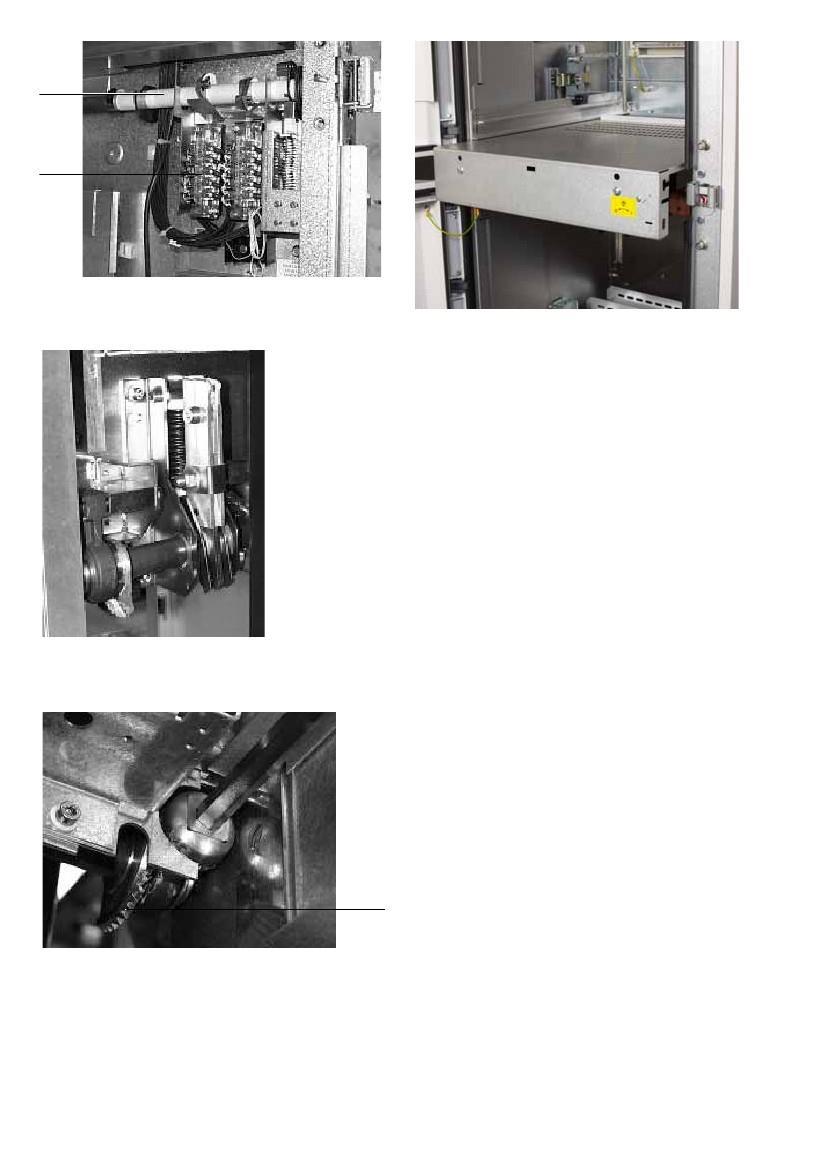

107 8.4.3 Underhåll i brytarcellen Smörjning av huvudkontakter 95.3 Ta bort eventuella dammavlagringar med en torr trasa som inte lämnar några avlagringar på behandlade ytorna (använd inte ylleduk); Om det är nödvändigt, smörj rörliga mekaniska delarna genom applicering av ett tunt lager av smörjfett Fige 181: Utdragbar sats spänningstransformatorer Spänningstransformatorer Säkringshållare (inkl primärsäkringar) Primärsäkringar Fig 183: Rengörning och kontroll av antiferroresonans-kretsen. Slå ifrån dvärgbrytarna 25 (fig 171) placerade på insidan av lågspänningsutrymmet för att koppla bort hjälpspänningsmatningen till facket Gör en optisk kontroll av dämpmotståndet och ta bort eventuellt damm och smuts.; Kontrollera att anslutningarna till motståndet är korrekta Reparation Reparation av ställverksdelar Reparation av ytskador på lackerade ytor: Utför reparationsarbetet omedelbart efter det att skadan upptäckts; Ta bort all rost från det skadade området med hjälp av t.ex. en stålborste; Slipa lätt omgivande färgskikt och avfetta noggrant Lägg sedan på en rostskydds primer och, efter en lämplig härdningstiden, applicera täckskiktet. Använd endast lämplig och kompatibel färg. Applicera täckfärg i standard RAL 7035 färg, eller relevant specialfärg; Ta försiktigt bort vit rost på aluminium / zinkytor med en stålborste eller rengöringskit, t.ex. Scotch-Brite, och löst sittande partiklar med en torr, icke-nötande duk. Behandla sedan de rengjorda delarna med zinkspray eller zinkpulverfärg och slutligen behandla med aluminiumspray för färgmatchning; Figure 182: Dämpmotstånd - Rengörning och kontroll av primärsäkringar. Demontera primärsäkringarna från spänningstransformator kassetten. Gör en optisk kontroll av säkringarna och ta bort eventuellt damm och smuts Ta bort eventuella dammavlagringar med en torr trasa som inte lämnar några avlagringar på behandlade ytorna (använd inte ylleduk). Ersättning av skadade kontaktstiften Efter byte av kontaktstift 4,1 på huvudkontakterna (Fig. 184) ska denna efterdras med gällande vridmoment. Se tabell på gällande åtdragningsmoment på sid

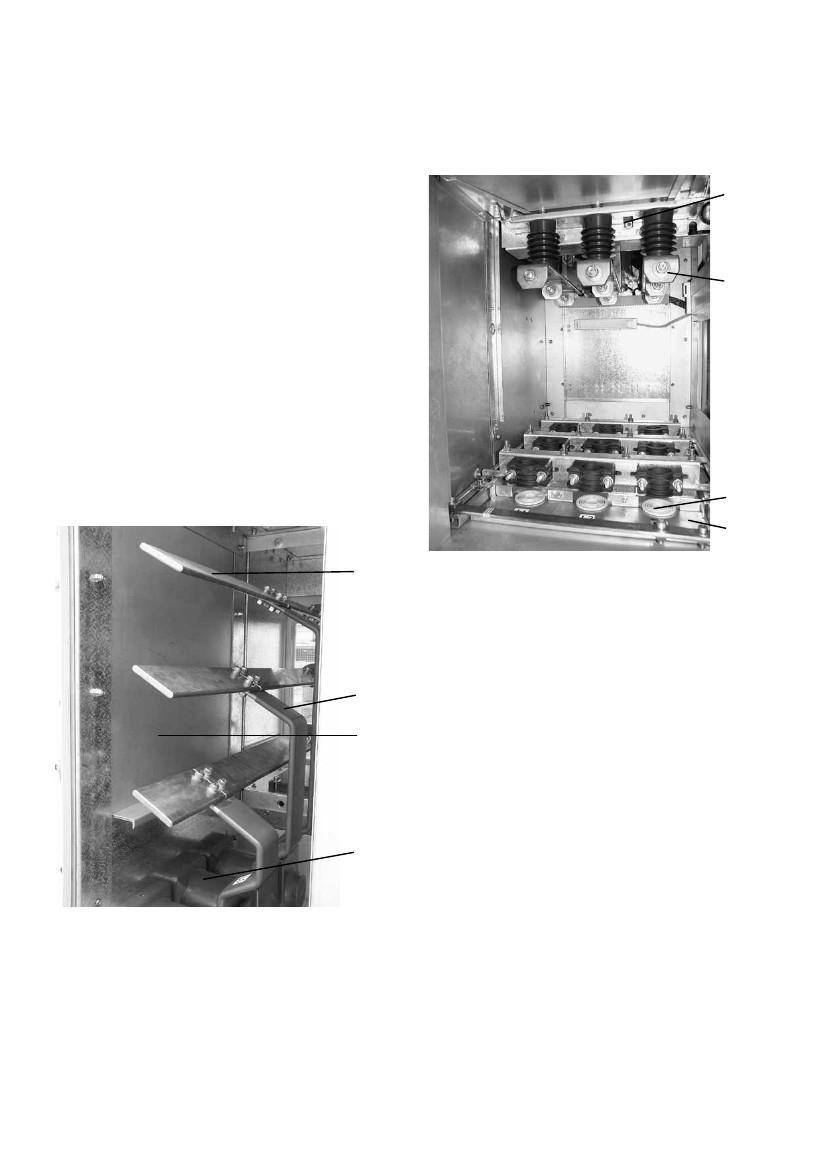

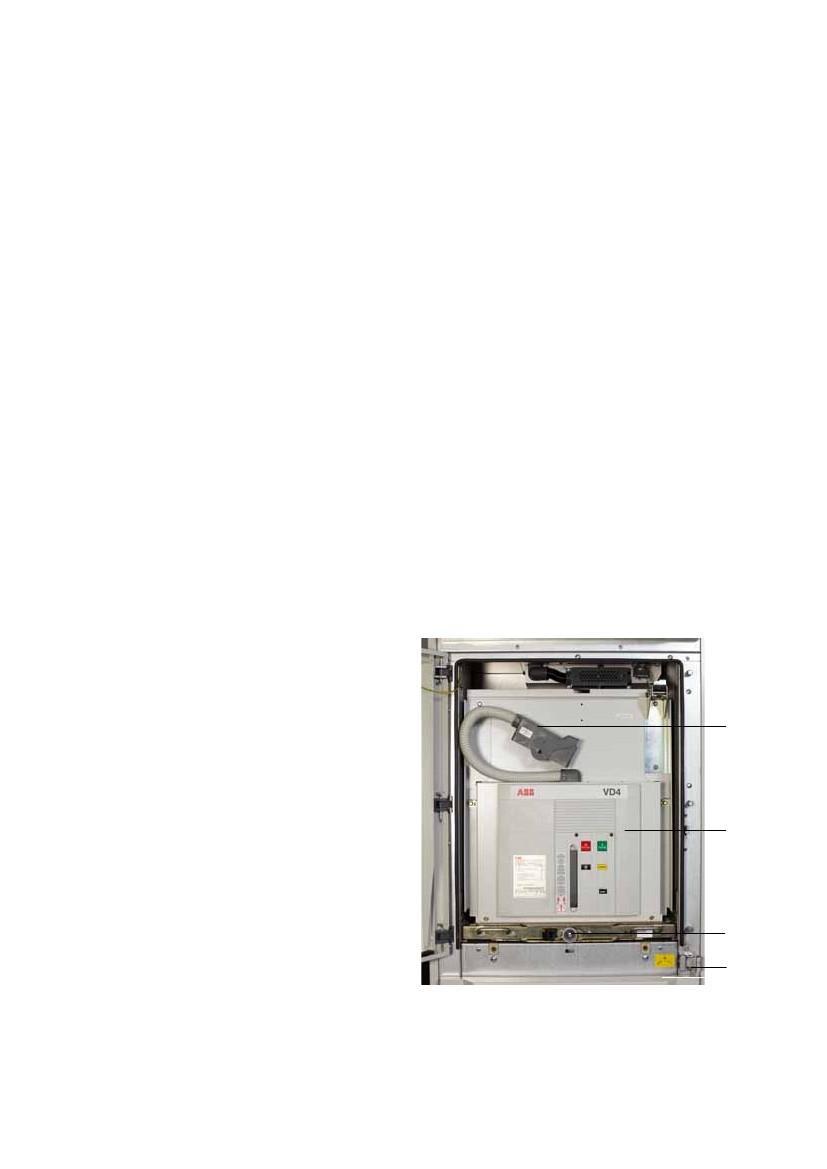

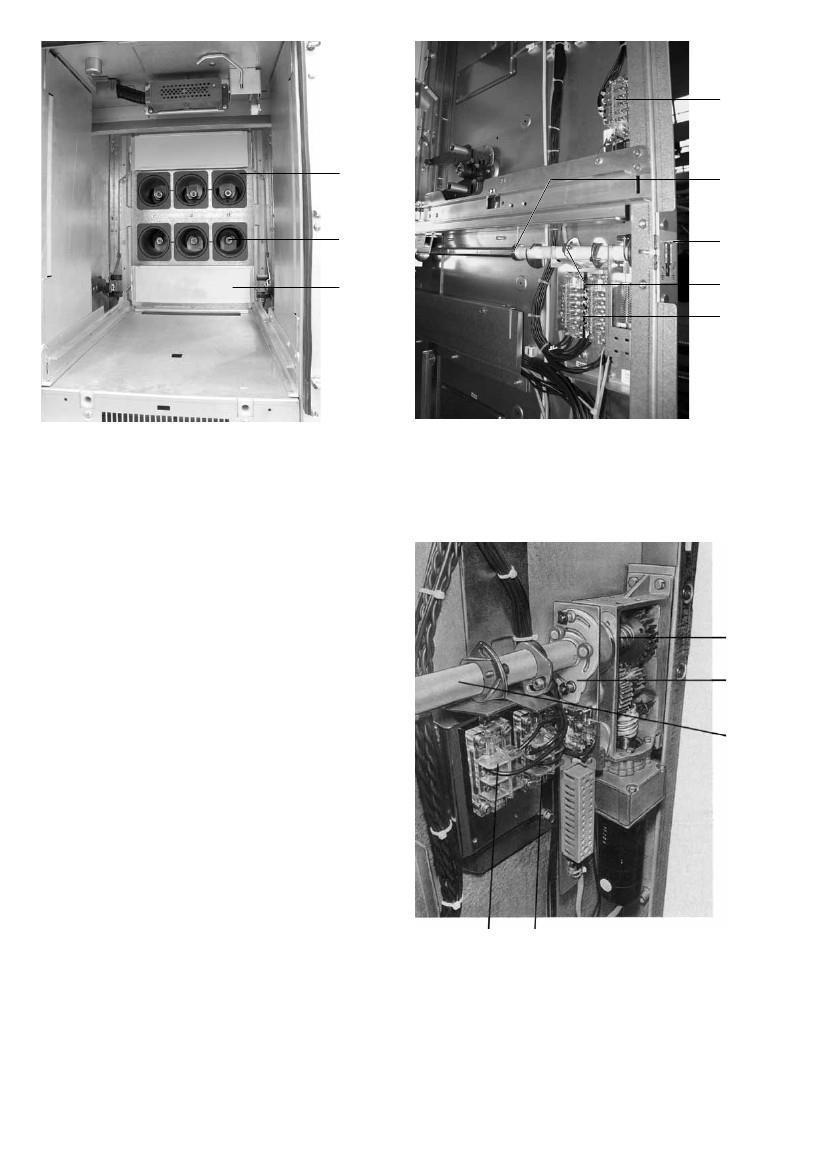

108 Fig 184: Kavelcell med borttagen kassettbrytare/kontaktor och öppna avskärmare (shutters) 4.1 Huvudkontakter 5 Genomföringar 12.2 Nedre avskärmare (shutter) Fig 185: Mekanism för manuell jordslutare med hjälpkontakter Borttaget sidoskydd 11.3 Q8S1 gränslägesbrytare jordslutare från 11.4 Q8S2 gränslägesbrytare jordslutare till 14.1 Manöver-axel (jordslutare) 14.2 Glidmekanism 14.3 Justerbar kamplåt Reparation/justering av jordslutarens signalkontakt Hjälpkontakterna är justerad på fabrik. Vid idriftsättning av ställverket rekommenderas att genomföra en kontroll och justering av jordslutarens hjälpkontakt. Följande bör beaktas: Det måste finnas för säkerhets skull ett spel på 0,5 mm på pinnen när den är i Till-läge; Gränslägesbrytare 11.4 på jordslutaren måste vid Till-läge Omedelbart manövreras efter att dödläge påpinnens fjädermekanismen har uppnåtts under tillmanövern av jordslutaren. Därefter fortsätter det till en momentan manöver; Gränslägesbrytare 11.3 på jordslutaren måste vid Från-manöver; a) Manövreras på jordslutarens manuell mekanism under Från manöver rörelsen av glidmekanismen 14,2 innan hälften av den hexagonala axeln har blivit synlig, eller 1 mm innan tappen på glidmekanismen kommer i kontakt med ankaret på den spänningslösa blockeringsmagneten. b) Manövreras på motormanövrerade jordslutare (ingen glidmekanism 14,2 monterad) omedelbart efter Pinnen på fjädermekanism har passerat sitt dödläge under Rörelsen mot Från-läge Fig 186: Mekanism för motormanövrerad jordslutare med hjälpkontakter Borttaget sidoskydd 11.3Q8S1 auxiliary contact earthing switch OFF 11.4 Q8S2 hjälpkontakt jordslutare till 14.1 Manöver-axel (jordslutare) 14.6 Lås skiva 14.7 Kam 106

109 8.5.2 Reparation av utdragbara apparater När funktionstester utförs på utdragbara delar, överensstämmelse med de villkor som anges nedan bör också vara kontrolleras.. Följande manualer måste också följas, tillsammans med ställverksmanualen: Vakuumbrytare: Typ VD4; Vakuumbrytare: Typ VD4 - hög ström; Vakuumbrytare med magnetiskt manöverdon: typ VM1; SF6 brytare: typ HD4; Vakuum kontaktor: typ VSC; Rörelsemekanismer av brytare med hög spänning - katalog; voltage - catalogue; 8.6 Risk-Baserat underhåll ABB stöder UniGear användare med optimerad och kostnadseffektiv strategier för att se till att rätt åtgärder genomförs vid rätt tidpunkt. Kapitalförvaltare är fullt stöd att flytta från konventionella metoder ('' korrigerande underhåll '' och '' Förebyggande underhåll ') till avancerad strategier ('riskbaserat underhåll' 'och' 'Tillståndsbaserat underhåll '). På detta sätt är tjänsteverksamheten inte längre drivs av fördefinierade tidsramar, iakttagelser och tidigare erfarenheter, men tar hänsyn till den faktiska tillstånd av utrustningen, den erfordrade tillförlitlighetsnivå och expetation för livstid förlängning. Denna bedömning görs av utbildade tekniker som en del av riskbaserade underhållsprogram eller genomförs automatiskt genom on-line övervakningssystem för Skickbaserade underhållslösningar. Se broschyren 1VCP Underhåll av ABB för mer information om riskbaserat underhåll. 8.7 Reservdelar, tillsats material och smörjmedel Reservdelslista En reservdelslista kan erhållas på förfrågan Den omfattar i princip rörliga delar och delar utsätts för slitage. Vid förfrågan på reservdelar ska alttid fabrikens ordernummer på ställverk eller kopplingsapparat anges. Tillsatsmaterial, smörjmedel Smörjmedel Isoflex Topas NB 52 Halogenfria rengöringsmedel ETHANOL F 25 M (för allmän rengörning); Bättringsfärg RAL

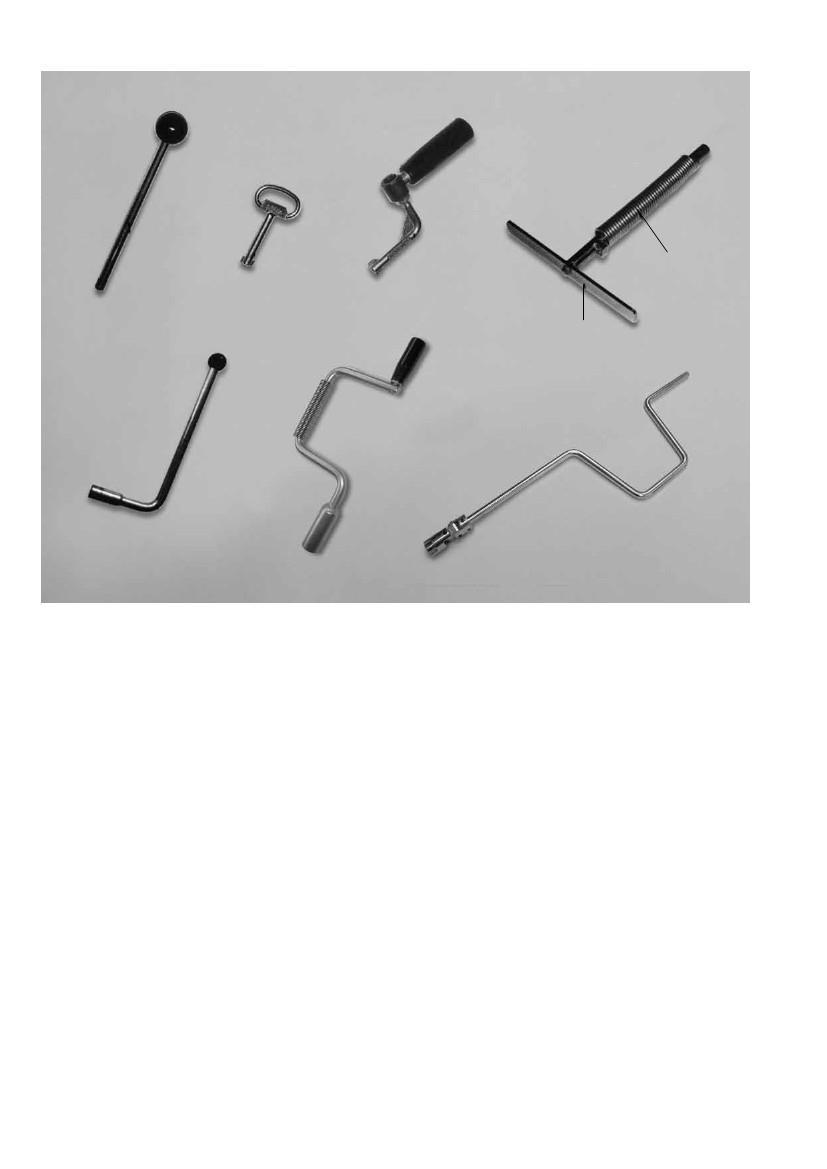

110 8.8 Tillbehör för manövrering Fig 187: Tillbehör för manövrering Manöverhandtag för nödfrånslag av VM1 brytare Fjäderbelastat handtag för att generera ett tillräckligt moment för frånslag Vev för att spänna motordonet på HD4 brytare 121 Vev för förflyttning av brytarkassetten 122 Manöverhandtag för jordslutaren 128 Vev för att spänna motordonet på VD4 brytare 145 Nyckel för tex lågspänningsutrymmet eller till skruvlås på ställverksdörrarna. 147 Nyckel för centrallås eller för skruvlås för ställverksdörrar 108
