1 RM6 Mellanspänning distribution fabrikstillverkade ställverk Installationsmanual

2

3 Innehåll Allmän beskrivning 5 1 funktionsenhet 5 2 funktionsenhet 6 3 funktionsenhet 6 4 funktionsenhet 7 handhavande 8 lagring 8 uppackning 9 kontroll av tillbehör 9 tekniska data 10 identifiering 10 Installationsanvisning 11 Instruktioner 12 Inbyggnadsanvisning 13 för linjefack 13 för säkringsfack 14 förhöjningsplint 14 Förberedelser för installation 15 förberedning golvinfästning 15 golvinfästning 16 avlastning av ljusbågsgaser 17 Anslutningar 19 anslutning av högspänningskablar 19 kabelavslut 20 anslutning av högspänningskablar 20 lågspänningsanslutningar 23 signalkontakter 23 signalkontakt utlöst säkring 24 signalkontakt utlöst brytare 25 shuntmagnet 25 motordon lastfrånskiljare 26 motordon effektbrytare 26 fjärrkontroll 27 3

4 4

5 Allmän beskrivning En funktionsenhet Ej utbyggbar Funktion Vikt I 135 D 135 Utbyggbar båda sidor Funktion Vikt D, B 135 Utbyggbar båda sidor Funktion Vikt I 135 Q 185 5

6 Två funktionsenheter ej utbyggbar Funktion Vikt QI 195 DI 180 II 155 Tre funktionsenheter ej utbyggbar Funktion Vikt IQI 275 III 240 IDI 250 IBI 250 Utbyggbar åt höger Funktion Vikt IQI 275 III 240 IDI 250 IBI 250 6

7 Allmän beskrivning Fyra funktionsenheter ej utbyggbara Funktion Vikt IIQI 355 IIII 320 IIDI 330 IIBI 330 QIQI 390 BIBI 340 DIDI 340 Utbyggbar åt höger Funktion Vikt IIQI 355 IIII 320 IIDI 330 IIBI 330 QIQI 390 BIBI 340 DIDI 340 7

8 Handhavande RM6 ställverket levereras fäst på en pall. Detta möjliggör hantering med gaffeltruck. Hantering med gaffeltruck Lyft med slinga Om 120 vinkel inte kan erhållas, lyft med gaffeltruck. Använd inte slinglyft då mimikplåten eller takplåten till lågspänningsutrymmet, ej är monterade Val av slingrep Slingor att använda 1, 2 el 3 funktions 4-funktions Min. längd (L) (mm) Max last (Nm) >300 >400 Lagring Ställverket skall lagras i sin originalförpackning. Det måste lagras under tak, på ett torrt golv eller på ett material som isolerar det från fukt. Efter långvarig lagring, måste alla isolerdelar noga avtorkas innan användning. Ställverket avdammas med en torr ren trasa. Rengör med en svamp och rent vatten. Använd inte alkohol eller andra lösningsmedel för rengöring. 8

9 Allmän beskrivning Uppackning Ta bort skyddsemballaget. Placera ställverket på golvet Ta bort pallen. OBS: den svarta nedre frontbalken måste sitta kvar. Lyft ställverket för att ta bort pallen. Transport med rullar Efter uppackning och demontage av pall. Kontroll av tillbehör Manöverspak 9

10 Tekniska data Kontrollera att informationen på märkskylten stämmer med beställt ställverk. Lastfrånskiljare en funktion. Effektbrytare en funktion. Säkringslastfrånskiljare en funktion. Lastfrånskiljare/effektbrytare två, tre och fyra funktioner. Säkringslastfrånskiljare/lastfrånskiljare två, tre och fyra funktioner. Ställverkets data Teknisk funktionsdata Identifiering Ställverkets tillverkningsnummer är markerat på toppen av tanken. Fabrikationskod SF=SFCME Tillverkningsår Ordernummer Tillverkningsvecka 10

11 Installationsanvisning Livslängden för ett ställverk i en mellanspänningsstation är beroende av tre huvudfaktorer: Nogrannhet vid kabelanslutning: De moderna kabelavsluten ger enkel installation och lång livslängd. Effekten av den relativa fuktighetsfaktorn: Installation av värmeelement i lågspänningsutrymmet är viktigt i miljöklimat med hög relativ fuktighet och med stora temperaturskillnader. Kontroll av ventilation: Stations ventilationsgaller måste vara avpassade för dess värmeutveckling. Det är viktigt att ventilationsgallren är placerade nära transformatorn, för att undvika luftcirkulation kring ställverket. 11

12 Instruktioner Tekniska data för Hsp-kablarna måste respekteras vid anslutning av kabelavsluten på ställverkets genomföringar. OBS: notera max. åtdragningsmoment. Rekommendationer för kabelanslutningar Typ av Hsp-kablarna (enpoliga eller trepoliga). Höjden för kabelgropen måste korrespondera med kabelns böjradie. Se kapitel Inbyggnadsanvisning. Ställverket måste fästas i golvet innan Hsp-kablarna anslutes. Detaljer Kabelskons hål måste anpassas perfekt mot genomföringens hål, utan mekanisk stress. Använd verktyg rekommenderade av tillverkaren. Hsp-kabelns längd måste anpassas för varje fas (speciellt för trepoliga kablar) Felaktig montering Korrekt montering Felaktig montering Korrekt montering Påminnelse Använd rätt åtdragningsmoment Efter montering av Hsp-avsluten, kontrollera att genomföringarna ej är utsatta för stress, montera kabeln i kabelfästet. Stressen på genomföringen, orsakad av kabeln, får ej överstiga 30 Nm. (se IEC 137 och NFC ) 12

13 Inbyggnadsanvisning För linjefack Kabelinföringen kan ske från alla håll. Då kabelkanal under ställverket saknas, kan ställverket monteras på en förhöjningssockel. 700 min för byte av säkring Djup för kabelkanal Anslutning Kabeltyp Antal ledare Area (mm 2 ) Kabelradie (mm) Plug-in Torrisolerad Enledare Djup (mm) 70 à à à Krympteknik Torrisolerad Enledare à à à Treledare Papper Treledare

14 För säkringsfack A: Plug-in elbow B: Plug-in rak C: Krympteknik (Sockel 520 mm erfordras) Transformatorkabelns area är normalt mindre än linjekablarnas. A B C Bestämning av djup för kabelutrymme Kabelisolering Kabel Area (mm 2 ) Kabelradie (mm) Plug-in elbow Plug-in rak Krympteknik Torr Enledare à Treledare à Förhöjningsplint RM6 kan som option levereras med förhöjningsplint, 260 eller 520 mm. Utan plint Med plint Med plint 14

15 Förberedelse för installation Förberedelse golvinfästning Borra hål i golvet med diameter passande för 6 mm skruv. Använd lämplig plugg. Mått för utbyggbar respektive ej utbyggbar variant A B RM6 1 funktion bredd: 472 mm RM6 1 funktion bredd: 572 mm RM6 2 funktion bredd: 829 mm RM6 3 funktion bredd: 1186 mm RM6 4 funktion bredd: 1619 mm 542 mm mm mm mm mm 1563 Front Mått för utbyggbar respektive ej utbyggbar variant med förhöjningsplint B RM6 1 funktion bredd: 472 mm RM6 1 funktion bredd: 572 mm RM6 2 funktion bredd: 829 mm RM6 3 funktion bredd: 1186 mm RM6 4 funktion bredd: 1619 mm Front 15

16 Förberedelse golvinfästning (forts) Mått en funktion dubbelt utbyggbar A B Utbyggbar breddd: 472 mm Utbyggbar bredd: 572 mm 550 mm mm 587 RM6 tre eller fyra funktioner front Mått en funktion dubbelt utbyggbar med förhöjningsplint B Utbyggbar breddd: 472 mm Utbyggbar bredd: 572 mm RM6 tre eller fyra funktioner front Golvinfästning Ställverket måste fästas med minst tre skruvar. Placera ställverket passande mot hålen. Fäst med 6 mm skruv. 16

17 Förberedelse för installation Avlastning av ljusbågsgaser För rådgivning vid installation med hänsyn till ljusbågsavlastning, kontakta Schneider Electric. 17

18 18

19 Anslutning av högspänningskablar Innan kabelanslutning, tillse att jordningskopplaren är i tilläge. RM6 ställverket måste vara fixerat till golvet, vid kabelanslutning. Anslutningar Nedanstående beskrivning gäller för alla typer av avslutningar. Anslutningen utföres efter tillverkarens anvisningar. Anslutning av jordledare Innan kabelanslutning påbörjas, tillse att jordningskopplaren är ansluten. Åtkomst till genomföringar Ta bort frontplåtar Ta bort takdelen till säkringsutrymmet (lyft och dra), ta sedan bort de tre frontplåtarna (två skruv per front). Ta bort de två takplåtarna för kabelutrymmet (sex skruv per plåt). Om kabelutrymmet är försett med bottenplåt, demontera frontdelen och tätningarna. 19

20 Anslutning av högspänningskablar (forts) Montage på genomföring: 630A; 25KA 1s Genomföring med M16. Följ tillverkarens anvisningar. Åtdragningsmoment: 50 Nm. Kabelavslut med krympteknik Montage på genomföring: 630A; 25KA 1s Genomföring med M16. Följ tillverkarens anvisningar. Åtdragningsmoment: 50Nm. Anslutning av högspänningskablar förberedelse Radie och kabellängd måste anpassas så att inte genomföringen utsätts för påkänningar. Tillse att kabeln avlastas i fästet, placerat i ställverkets nederdel. 20

21 Anslutningar Anslutning av kabelns jordledare A: Säkringsfack B: Linjefack Anslut kabelns jordledare till säkringstubens metallfolie, som tjänstgör som jordanslutning (M10 mutter). Åtdragningsmoment: 28 Nm. Anslut kabelns jordledare till fästet som tjänstgör som jordanslutning (M10 skruv). Åtdragningsmoment: 28 Nm. RM6 utrustat med jordskena (tillval). Anslut kabelns jordledare till jordskenan, placerad i ställverkets nederdel. Anslutning på genomföringar Följ tillverkarens anvisningar. Placering av sprint under säkringstuben vid anslutning av plug-in anslutning Torka av genomföringarna med en ren trasa, innan påläggning av silikonfett. 21

22 Anslutning av högspänningskablar (forts) Kabelinfästning Enledarkabel Kabelavlastning är obligatoriskt: Åtdragningsmoment: 18 Nm. Montera tätningarna på kabeln. Skruva fast främre bottenplåten A (fyra skruv 6 mm). Treledarkabel Ta bort kabelfästet A, det är monterat på innerdelen av kabelutrymmet, för att underlätta transport av ställverket. Demontera bottenplåtarna. Sätt fast kabelfästet A och den bakre bottenplåten samt skruva fast med de fyra 6 mm skruvarna. Åtdragningsmoment: 18 Nm. Montera tätningen på kabeln. Fäst den främre bottenplåten (fyra skruv 6 mm). Montering av frontluckor Montera de två takplåtarna på linjefacken (sex skruv 6 mm x 16). Montera i rätt ordning. Montera frontluckorna på linjefacken (två skruv 6 mm x 16 per fack). Montera locket till säkringsfacken. 22

23 Anslutningar Lågspänningsanslutningar Öppna locket till lågspänningsutrymmet genom att lossa de fyra skruvarna 6 mm x 16 och de två skruvarna A CBLZSM4. Ta av kåpan. Signalkontakter, lastfrånskiljare, effektbrytare, jordningskopplare 2NO+2NC B: Plintar Plintmärkning Lägesindikering för sluten lastfrånskiljare, plint 1-2 och 5-6. Lägesindikering för öppen lastfrånskiljare, plint 3-4 och 7-8. Lägesindikering för sluten jordningskopplare, plint Lägesindikering för öppen jordningskopplare, plint

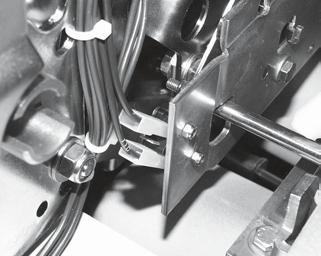

24 Signalkontakt utlöst säkring Plintmärkning 24

25 Anslutningar Signalkontakt utlöst brytare Plintmärkning Shuntmagnet Shuntmagnetens funktion garanteras för matningsspänning + 10% och - 5% av nominell spänning. Plintmärkning

26 Motordon lastfrånskiljare Motordonets funktion garanteras för spänningsnivå +10% och -15% av nominell spänning. A: plintar Plintmärkning matning tillslag frånslag Motordon effektbrytare Motordonets funktion garanteras för spänningsnivå +10% och -15% av nominell spänning. B: plintar Plintmärkning matning till från 26

27 Anslutningar kontroll Motordonet kan inte manövreras när: Jordningskopplaren är sluten. Manöverspaken är monterad. Fjärrkontroll Anslutning av RM6 till Talus 200 interface. A: TALUS 200 interface B: Pluggkontakt (typ Harting) C: Ledningar Anslutning mellan RM6 plintar och Hartingkontakt RM6 plintar ledningar Hartingkontakt polarisering av HARTING kontakt hankontakt honkontakt 27

28 Schneider Electric Sverige AB Box Nyköping Tel: Fax: Schneider Electric Sverige AB MK Mars 2006
