1 Svenska Mellanspänningsdistribution Användarmanual Rollarc Typ D utförande med horisontell fästram Building a New Electric World

2 Innehåll Allmän beskrivning Rollarc Rollarc 400D Beskrivning Hantering och lagring Identifiering Mått Lagring Hantering Installation Säkra fästramen Hsp anslutningar Lsp anslutningar Montering av säkringar Kretsschema Rollarc Kretsschema Rollarc 400D Driftinstruktioner Kontaktor Lås Indikering utlöst säkring Förebyggande underhåll Inledning Tabell Underhåll av poler Kontroll av slitage huvudkontakter Förbättrande underhåll Inledning Tabell Utbyte av reläer Utbyte av säkringar Utbyte av kontakt för utlöst säkring Utbyte av kretskort Utbyte av manöverräknare Lås Utbyte av kontaktor (400 eller 400D) SE

3 Allmän beskrivning Rollarc 400 Rollarc 400 kontaktor är i basutförande och kan förses med tillbehör efter behov samt är försedd med en elektromagnet som håller kontaktorn i tilläge. Rollarc 400D Rollarc 400D är identisk med 400 men är också försedd med en mekanisk tillslagsspärr som upphävs med frånslagsmagneten. En hjälpkontakt öppnar tillkretsen när kontaktorn är i frånläge. Beskrivning A: plats för hsp säkringar B: frontplåt C: hjälpkontakter (flatstift 6,3mm) D: kontaktor typ 400 eller 400D E: anslutningar F: isolering mellan poler SE 3

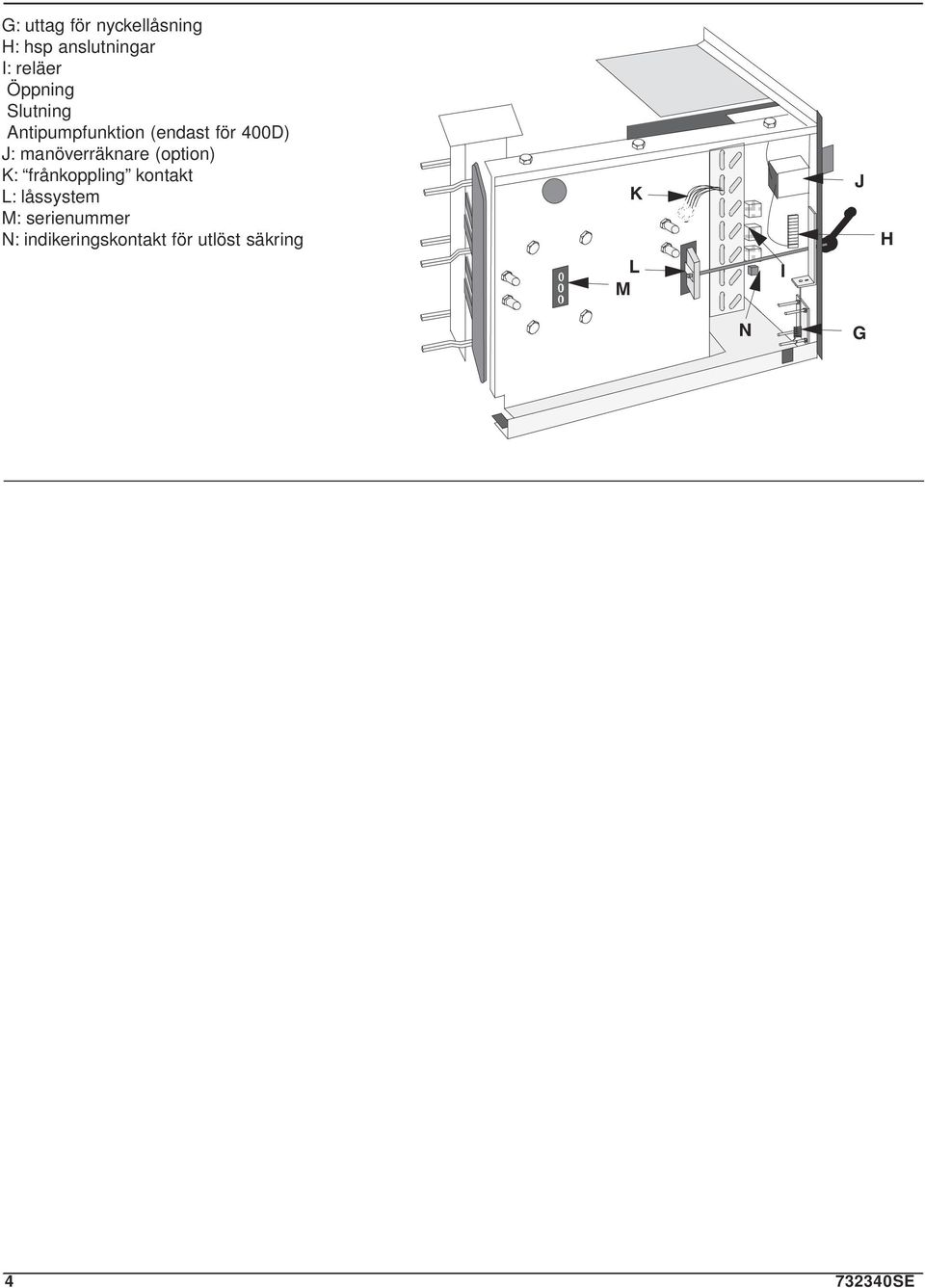

4 G: uttag för nyckellåsning H: hsp anslutningar I: reläer Öppning Slutning Antipumpfunktion (endast för 400D) J: manöverräknare (option) K: frånkoppling kontakt L: låssystem M: serienummer N: indikeringskontakt för utlöst säkring SE

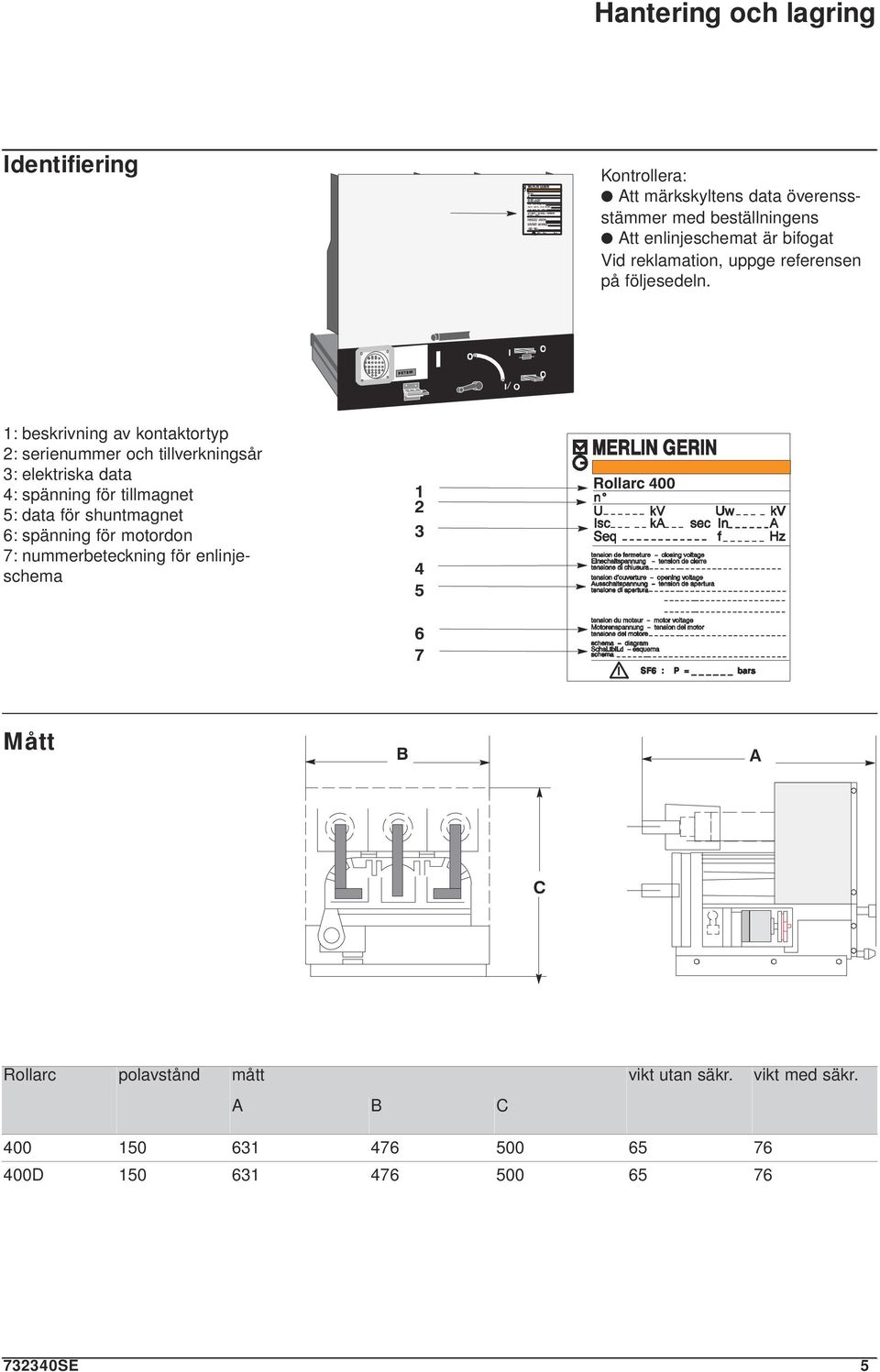

5 Hantering och lagring Identifiering Kontrollera: Att märkskyltens data överenssstämmer med beställningens Att enlinjeschemat är bifogat Vid reklamation, uppge referensen på följesedeln. 1: beskrivning av kontaktortyp 2: serienummer och tillverkningsår 3: elektriska data 4: spänning för tillmagnet 5: data för shuntmagnet 6: spänning för motordon 7: nummerbeteckning för enlinjeschema Mått Rollarc polavstånd mått vikt utan säkr. vikt med säkr. A B C D SE 5

6 Lagring Kontaktorn levereras med kontakterna i öppet läge och med ospänd fjäder. Lagra apparaten i originalförpackningen Lagringsplatsen måste vara torr och ventilerad, skyddad från regn, vattenstänk och kemikalier Förlängd lagring Skydda apparaten genom att täcka den med något för skydd mot damm, grus, färg etc. Vid förlängd lagring, måste apparaten förvaras i sin originalförpackning. Vid installation måste apparatens isolerdetaljer noggrant rengöras. Mimimum och maximum lagringstemperatur. Kapslingen måste dammas av och torkas ren med en torr trasa. Hantering Säkra slingen i lyfthålen. Behåll nätet och skydden tills apparaten skall installeras Undvik stötar och slag SE

7 Installation Fäst chassit Använd de speciella ursparingarna på chassits baksida Hsp-anslutningar Se kretsschemat som medföljer apparaten. Tillse att anslutningarna är rena. På anslutningarna på chassits baksida. Lsp-anslutningar Se kretsschemat som medföljer apparaten. Tillse att anslutningarna är rena. ÇÇ ÇÇ Vid plug-in anslutningen på chassits front. För åtkomst till lsp-plintarna, ta bort skyddet (2 skruvar) SE 7

8 Lsp-plintar. Montering av säkringar Levereras på begäran, och skall vara utförda enl. DIN Säkringarna är försedda med en utslagssprint som utlöses vid säkringsbrott och tillser att kontaktorn slås från. Kontrollera att säkringen är rättvänd med utslagssprinten riktad mot utlösningsme- kanismen SE

9 Kretsschema Rollarc 400 Ingår i S= leverans 1: kontrollreläer 2: rekommenderas av =S= 3: av =S= föreslagna optioner 4: Till/Från manöverutr. (ingår ej i =S= leverans) mekaniska länkar kretskort Rollarc anslutningar som ingår anslutningar som ej ingår YF: tillmagneter YM: hållspolar SQ1: ändläge. Hållspolens kontakt C: kondensator µ C= Ra: resistor Ω F: varistor Typ I: brytning ϕ P: tryckvakt SO: tryckknapp Från SF: tryckknapp Till PC: manöverräknare 6 siffror Rollarc 400 V växelström Rollarc 400 V likström Lsp säkring KN: antipumprelä KMF: tillslagsrelä KMO: frånslagsrelä se tabell ovan spoleffekt SE 9

10 Kretsschema Rollarc 400D Ingår i S= leverans 1: kontrollreläer 3: av =S= föreslagna optioner 4: Till/Från manöverutr. (ingår ej i =S= leverans) mekaniska länkar kretskort Rollarc anslutningar som ingår anslutningar som ej ingår YF: tillmagneter YM: hållspolar SQ1: ändläge. Hållspolens kontakt C: kondensator µ C= Ra: resistor Ω R= F: varistor I: brytning ϕ P: tryckvakt SO:Tryckknapp Från SD: Tryckknapp Till PC: manöverräknare 6 siffror Rollarc 400D växelström Rollarc 400D likström FUBT: Lsp säkring KN: antipumprelä KMF: tillslagsrelä KMO: frånslagsrelä Spoleffekt se tabell ovan SE

11 driftinstruktioner Kontaktor i driftläge När spaken är i detta läge kan kontaktorn manövreras med avståndsmanöver. Kontaktor i ej driftläge Slå från kontaktorn. Placera spaken i vertikalt läge, det går nu inte att manövrera kontaktorn. local Lokal opening manöver (Rollarc 400D) Endast Rollarc 400D med mekanisk tillslagsspärr har denna funktion. Tryck på knappen för att slå från kontaktorn. Indikeringen visar grön för kontaktor i frånläge SE 11

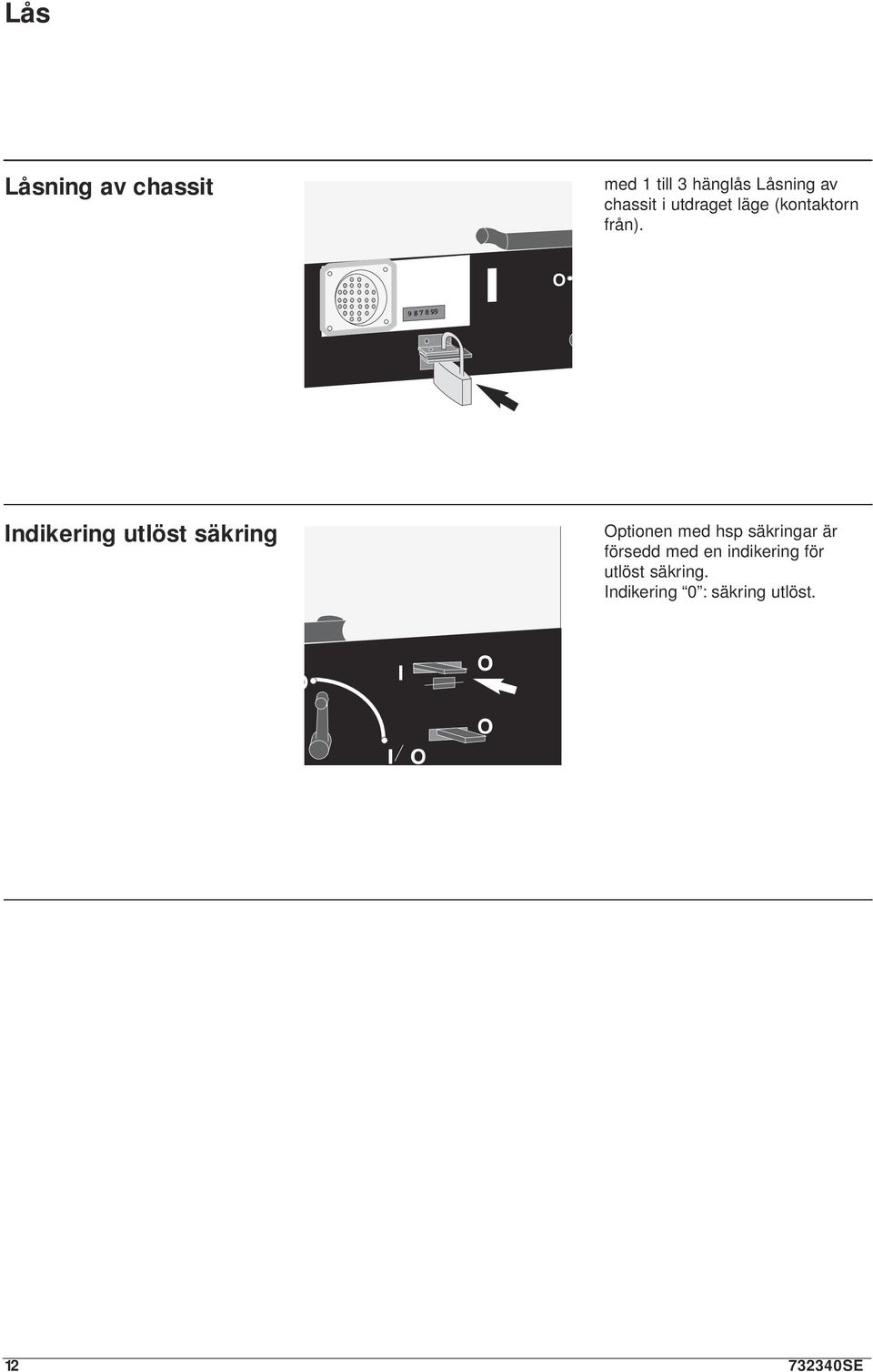

12 Lås Låsning av chassit med 1 till 3 hänglås Låsning av chassit i utdraget läge (kontaktorn från). fuse Indikering blowing utlöst indication säkring Optionen med hsp säkringar är försedd med en indikering för utlöst säkring. Indikering 0 : säkring utlöst SE

13 förebyggande underhåll Inledning säkerhetsinstruktioner Allmänna regler Alla åtgärder beskrivna måste utföras i enlighet med gällande säkerhetsföreskrifter och av kompetent personal. Utrustningen är konstruerad att garantera optimal funktion under förutsättning att Varning! Innan åtgärd: Bryt matande spänning. Bryt spänningen till hjälpkretsar. Urladda manöverdonet. underhållsföreskrifterna beskrivna i detta dokument följs. underhållsrutiner Rollarc 400 kontaktorn för manövrar, underhåll på rörliga delar ( manövrar för Rollarc 400D) i normalt bruk och enl. IEC 265. Följande rekommenderas: Utbyte av kretskort och hjälpkontakter efter manövrar. Minst varje år: rengör yttre delar. smörj med lågtemperaturfett på kullager och axlar för utlösningsmekanism, vid säkringsbrott. Minst två gånger varje år: eller efter manövrar, smörj med lågtemperaturfett på: de två länkarna för den elektromagnetiska kretsen. den rörliga delen på hjälpkontakterna. den mekaniska tillslagsspärren. för Rollarc 400D. Vid demontering, håll apparaten i position så länge de 4 fästskruvarna är borttagna.vid mycket frekvent manövrering eller vid extremt korrossiv atmosfär, kontakta =S= serviceavdelning. Underhållstabell Beskrivning Åtgärd Hjälpmedel Verktyg polkapsling damma av slitage av huvudkontakter mät slitaget summer manövermekanism hjälpkontakternas avfetta avfettningsmedel utan klor trasa rörliga del smörj Isoflex Topas L152 fett borste tillslagsspärr avfetta avfettningsmedel utan klor trasa Rollarc 400D smörj Vaculine olja 133, borste, oljespruta Isoflex Topas L152 Utlösningsmekanism avfetta avfettningsmedel utan klor trasa vid säkringsbrott smörj Isoflex Topas L152 borste trasa SE 13

14 underhåll av poler Den trycksatta SF6-gasen inuti kapslingen behåller sina dielektriska egenskaper efter brytning. Den elektriska hållfastheten begränsas av kontaktslitaget. Slitaget är beroende av hur apparaten används. Huvudanledning till detta är: - skada beroende på lufttryck och svårighet att smörja de ej åtkomliga delarna. - risk för temperaturstegring beroende på fettbeläggning på kontakter. - risk för att speciellt skydd avlägsnas. kontroll av slitage huvudkontakter kontrollera Obs: Rollarc klarar kopplingar vid 400A. Vid frekvent koppling eller repeterade kopplingar med kortslutningsström, kan kontaktslitaget kon- trolleras utan demontering av kontaktorn. ÎÎ ÎÎ Demontera kontaktorn och ta bort jordskärmen. ÎÎÎÎÎ ÎÎÎÎÎ ÎÎÎÎÎ ÎÎÎÎÎ ÎÎÎÎÎ ÎÎÎÎÎ Använd en ren trasa för rengöring Skruva loss de två Nylon stop muttrarna. Ta bort metall- och Neoprenmuttrarna och byt ut dem mot kontaktmuttrar (14mm) eller brickor (c:a 8mmm tjocka) som agerar som mellanlägg SE

15 Istället för nylstop muttrar (för att inte försvaga dem),skruva fast standardmuttrar C (12mm). Anslut en indikeringslampa D eller en summer mellan in- och utgångssidan på pol 1. Skruva samtidigt åt de två muttrarna C tills lampan tänds eller summern ljuder. Mät luftgapet på spolarna med ett bladmått. Anteckna måtten. Upprepa proceduren för pol 2 och 3. Om, efter en eller flera mätningar, luftgapet understiger 3mm, måste kontaktorn bytas (för en ny apparat är luftgapet 5,1 mm +0,5). För återmontering, ta bort standard..montera brickor och original muttrarna Nylon stop muttrar (återmontera inte Nylon stop muttrar mer än två gånger) SE 15

16 Justering Då kontaktorn är i frånläge, placera ett 12,4mm tjockt bladmått i luftgapet.skruva samtidigt åt de 2 Nylon stop muttrarna tills elektromagneten berör bladmåttet. Lossa försiktigt på muttrarna så att bladmåttet löper fritt i luftgapet på de två spolarna SE

17 Förbättrande underhåll Inledning Förbättrande underhåll Medger utbyte av defekta delar. Åtgärderna beskrivna i tabellen nedan kan utföras av användaren eller av =S= serviceavdelning. För ev. andra åtgärder Kontakta =S= serviceavdelning. Efter varje åtgärd, genomför elektrisk test enl. gällande normer. Varning: vid utbyte måste alla nedanstående angivna tillbehör bytas ut mot nya. - Nylon stop (självlåsande mutter) - Kontaktbricka - Stopp ringar - Mekanisk pinne beskrivning utföres av kommentar utbyte av reläer =S= eller kund utbyte av säkringar =S= eller kund utbyte av kontakt =S= eller kund utlöst säkring =S= eller kund utbyte av kretskort =S= eller kund utbyte av manöverräknare =S= eller kund utbyte av lås =S= eller kund Placering av utbytesdetaljer lås (option) lsp-plintar reläer från till antipump (endast 400D med tillslagsspärr) manöverräknare (option) frånskiljningskontakt låssystem kontaktorns serienummer indikeringskontakt ulöst säkring SE 17

18 utbyte av reläer demontering À À Lägg Lay the kontaktorn contactor på on sidan. its side A: tillrelä (KMO) B: frånrelä (KMF) C: antipumprelä (KN) montering Montera i omvänd ordning. utbyte av lsp-säkringar Respektera rekommenderade storlekar (skydd av likriktarbrygga och kretskort). Valtabell SE

19 utbyte av kontakt för utlöst säkring Lägg kontaktorn på sidan. A: kontakt B: 2 fästskruvar montering Montera i omvänd ordning. utbyte av kretskort Kretskortet tjänstgör som stöd för reläerna. Lägg kontaktorn på sidan. Märk ledningen innan borttagningen. Demontera kretskortet SE 19

20 Montering Montera i omvänd ordning. Vid montage, dra åt växelvis och lossa med två varv. Varning!: För Rollarc 400D, kontrolllera att krets A i kretskortet är uppbruten (ingen överkoppling) utbyte av manöver - räknare Manöverräknaren levereras med displayen i position Efter 25 manövrar (test, justeringar, etc.) står den i position Lägg kontaktorn på sidan. Märk ledningen innan borttagningen. Demontera ledningarna. Ta bort skruvarna B. montering Montera i omvänd ordning SE

21 lås allmänt För To access åtkomst the till lock, låset, ta bort kåpan (2 remove fästskruvar). the cover (2 fixing screws). utbyte av lås Demontera: de 4 skruvarna E plattan F fjädern D Nylon stop muttern C montera ett nytt lås Ta bort Nylon stop muttern C och och fjädern D. Ta bort de 4 skruvarna E. Ersätt plattan F. Knacka ut de förborrade hålen i kåpan för att sätta in låset SE 21

22 montering Montera: de 4 skruvarna E låset Positionera med bulten G på sidan av platta H. plattan F fjädern D Nylon stop muttern C utbyte av kontaktorn (400 eller 400D) À À À Lägg kontaktorn på sidan. Märk ledningarna innan borttagningen. Demontera hsp anslutningarna. Ta bort kontaktorn SE

23 732340SE 23

24 SE
