FMX Installation Platsmontage Översättning från engelsk manual vid oklarheter

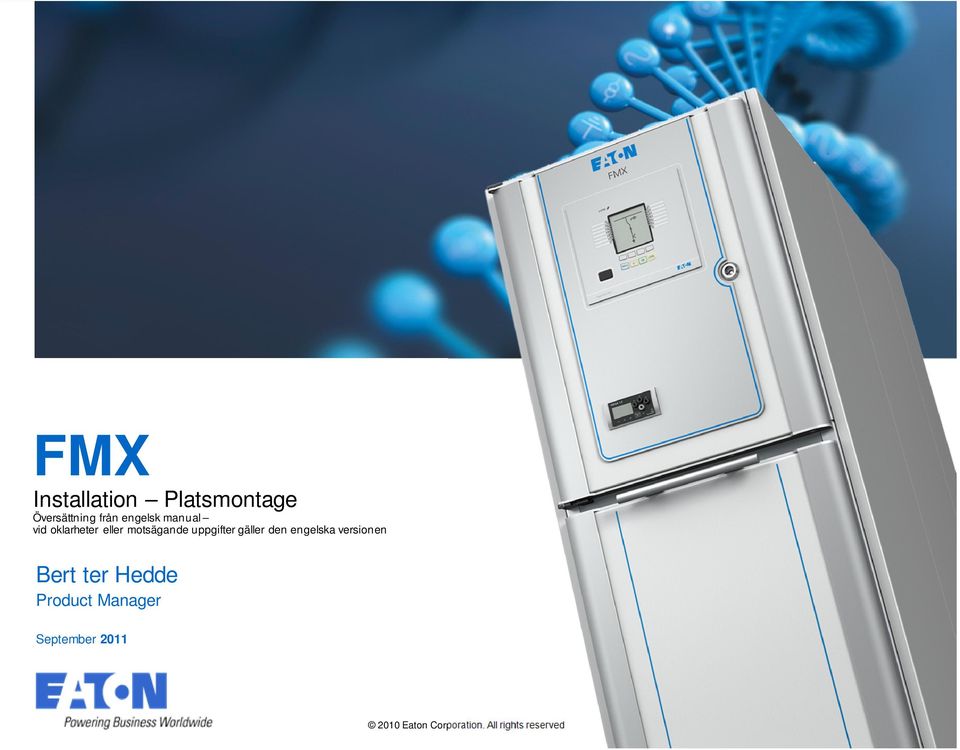

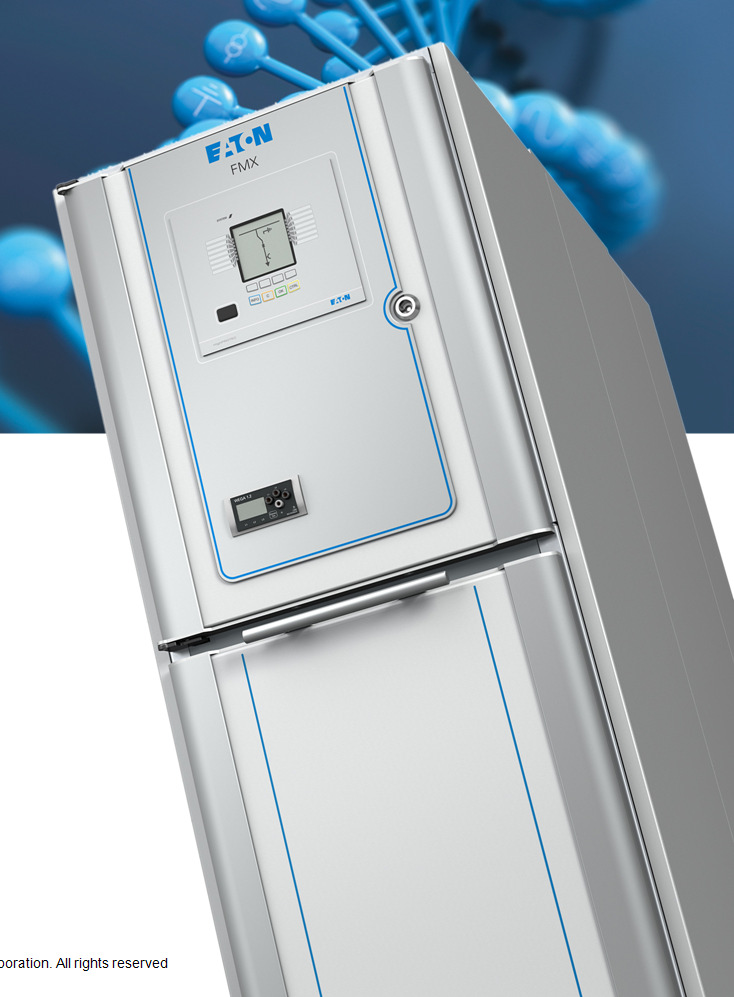

1 This is a photographic template your photograph should fit precisely within this rectangle. FMX Installation Platsmontage Översättning från engelsk manual vid oklarheter eller motsägande uppgifter gäller den engelska versionen Bert ter Hedde Product Manager September Eaton Corporation. All rights reserved.

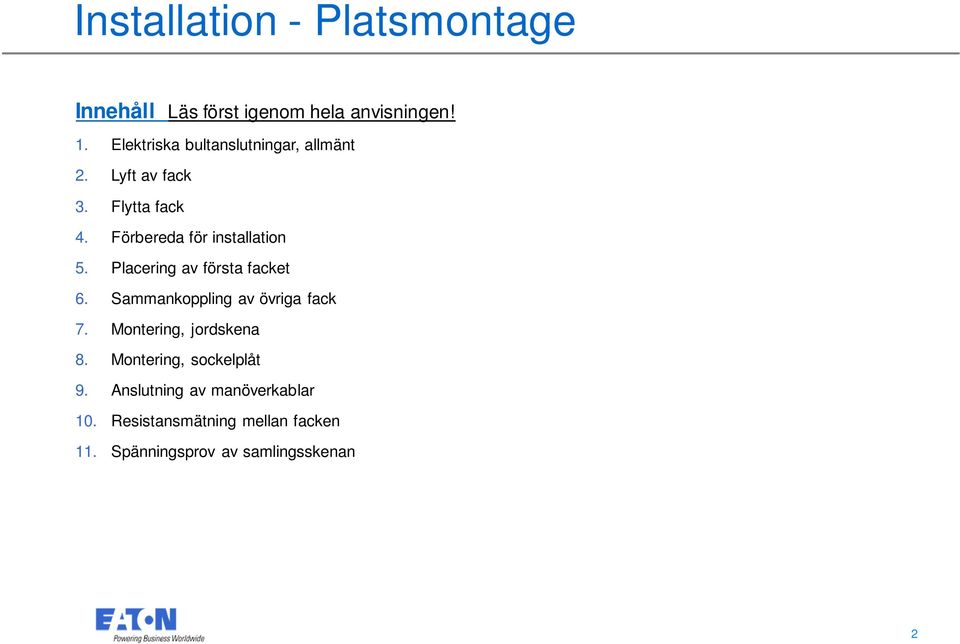

2 Installation - Platsmontage Innehåll Läs först igenom hela anvisningen! 1. Elektriska bultanslutningar, allmänt 2. Lyft av fack 3. Flytta fack 4. Förbereda för installation 5. Placering av första facket 6. Sammankoppling av övriga fack 7. Montering, jordskena 8. Montering, sockelplåt 9. Anslutning av manöverkablar 10. Resistansmätning mellan facken 11. Spänningsprov av samlingsskenan 2 2

Förbereda för installation 5. Placering av första facket 6. Sammankoppling av övriga fack 7.

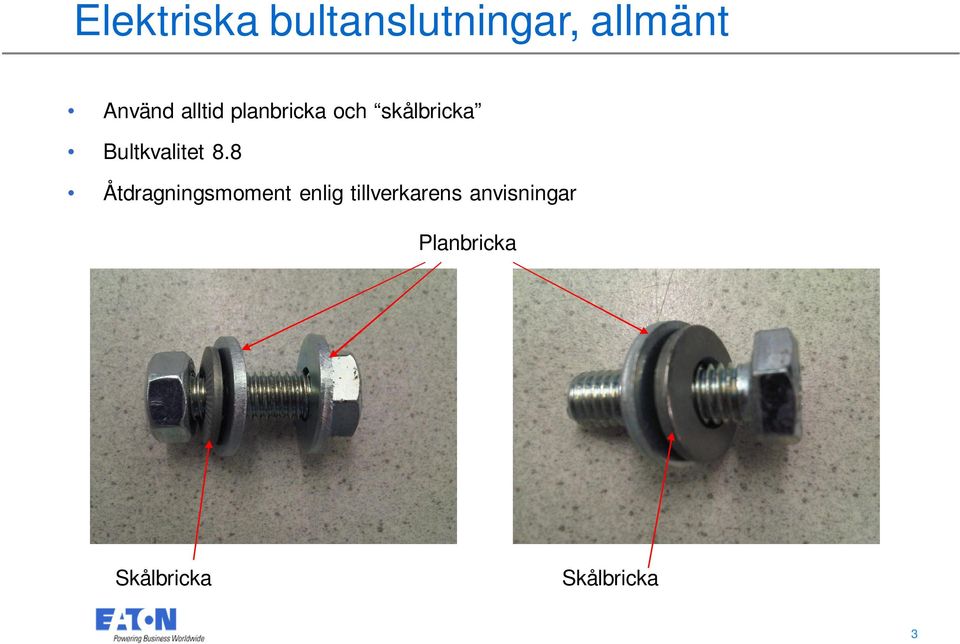

3 Elektriska bultanslutningar, allmänt Använd alltid planbricka och skålbricka Bultkvalitet 8.8 Åtdragningsmoment enlig tillverkarens anvisningar Planbricka Skålbricka Skålbricka 3 3

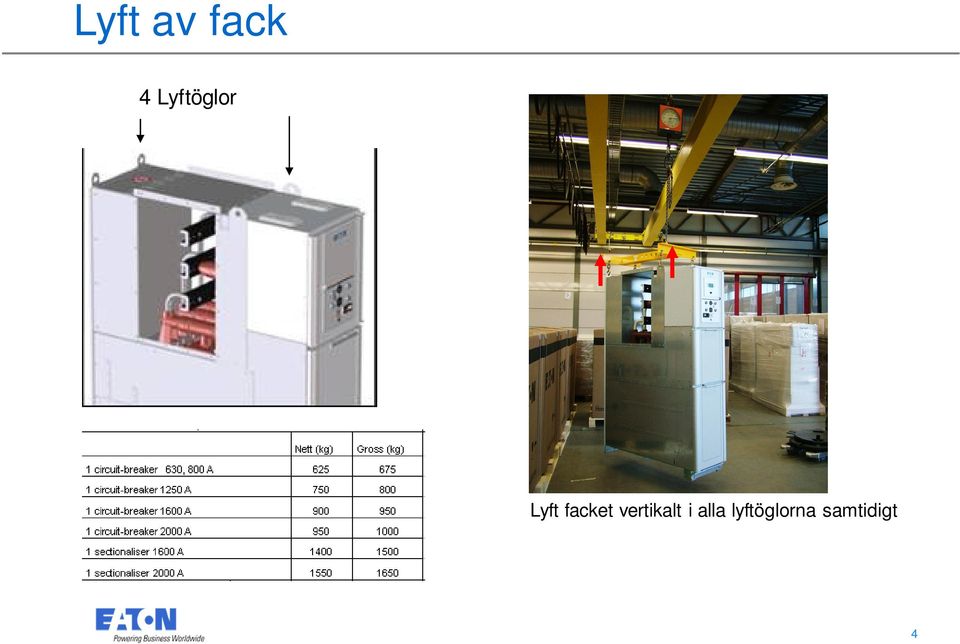

4 Lyft av fack 4 Lyftöglor Lyft facket vertikalt i alla lyftöglorna samtidigt 4 4

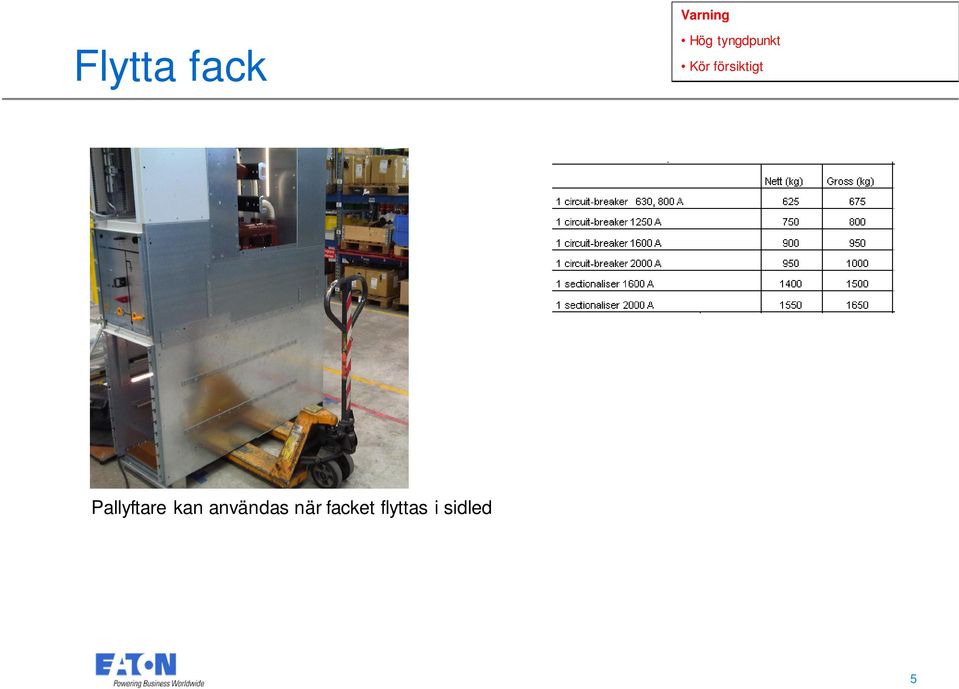

5 Flytta fack Varning Hög tyngdpunkt Kör försiktigt Pallyftare kan användas när facket flyttas i sidled 5 5

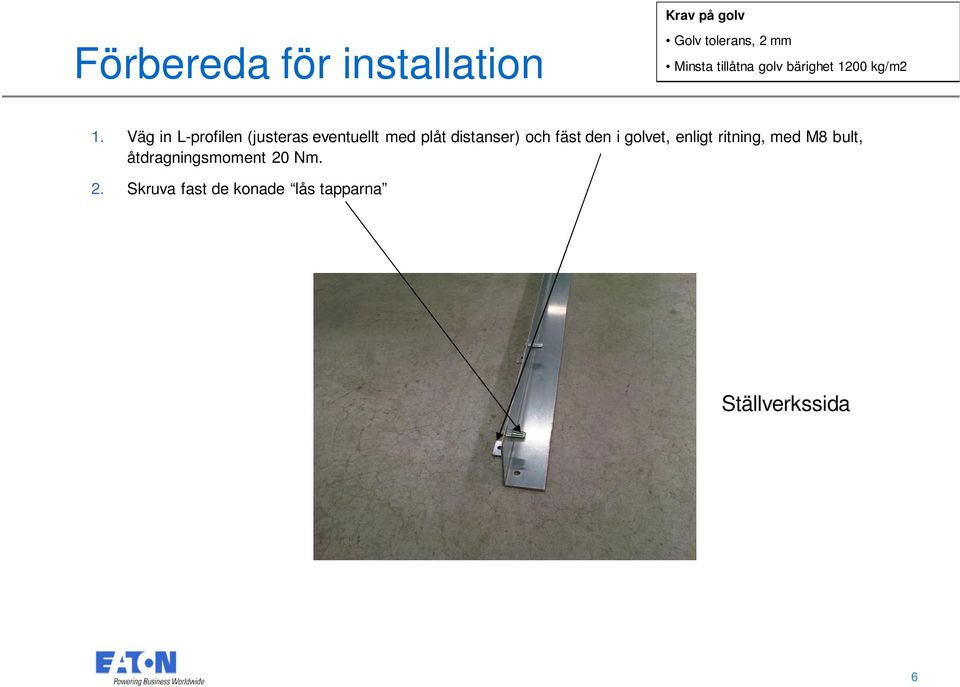

6 Förbereda för installation Krav på golv Golv tolerans, 2 mm Minsta tillåtna golv bärighet 1200 kg/m2 1. Väg in L-profilen (justeras eventuellt med plåt distanser) och fäst den i golvet, enligt ritning, med M8 bult, åtdragningsmoment 20 Nm. 2. Skruva fast de konade lås tapparna Ställverkssida 6 6

Väg in L-profilen (justeras eventuellt med plåt distanser) och fäst den i

7 Placering av första facket (1) Steg 1. Ta bort brytar- och kabeldörr (kan gå trögt beroende på om facket inte står någorlunda rakt). 2. Placera det första facket upp på L-profilen helt till bakkant. 3. I sidled skall fackets sockel, nedre del, vara i linje med L-profilen. De konade tapparna låser fast facket mot golv. 4. Ta bort den främre kabelgenomföringsskivan (pertinax) i botten av facket 1 2&

Placera det första facket upp på L-profilen helt till bakkant. 3.

Vid behov, lossa M8 bultarna som håller fackets fästfötter, 2 insida och 1 utsida från fronten, därefter sänks fötterna ner till

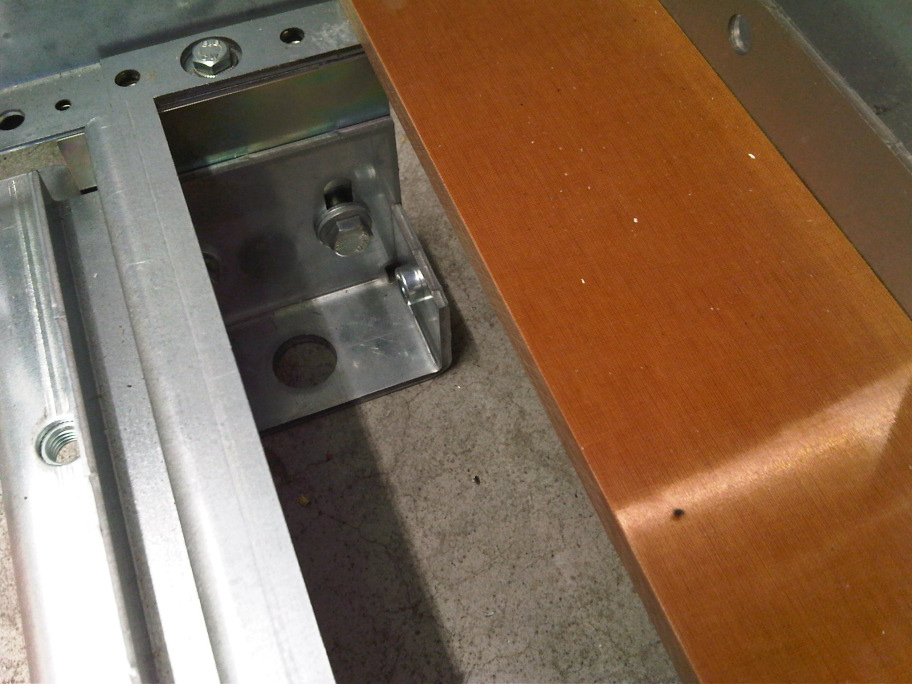

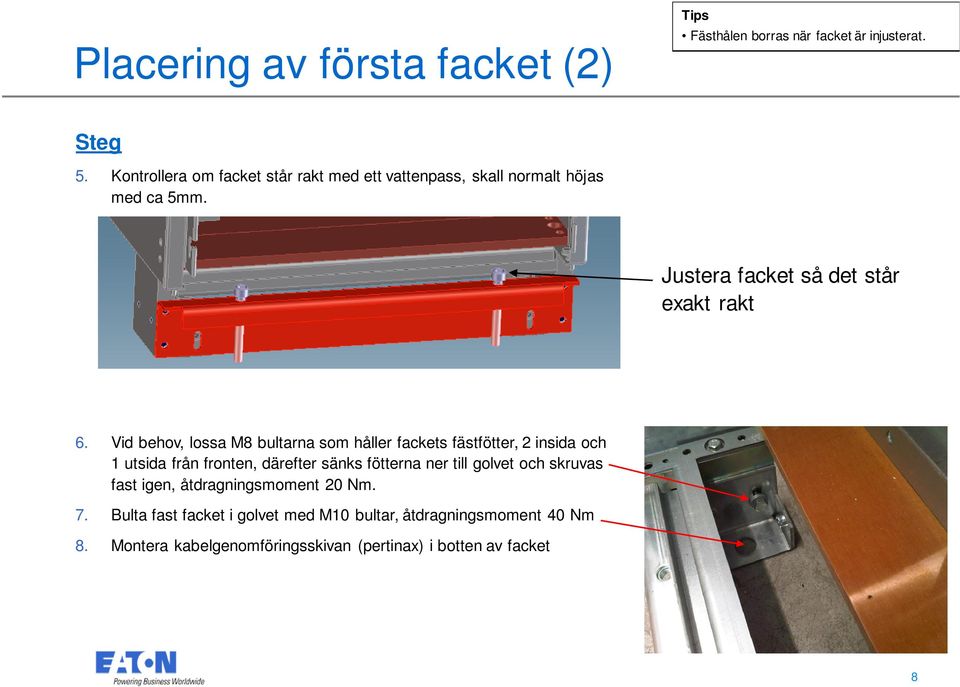

8 Placering av första facket (2) Tips Fästhålen borras när facket är injusterat. Steg 5. Kontrollera om facket står rakt med ett vattenpass, skall normalt höjas med ca 5mm. Justera facket så det står exakt rakt 6. Vid behov, lossa M8 bultarna som håller fackets fästfötter, 2 insida och 1 utsida från fronten, därefter sänks fötterna ner till golvet och skruvas fast igen, åtdragningsmoment 20 Nm. 7. Bulta fast facket i golvet med M10 bultar, åtdragningsmoment 40 Nm 8. Montera kabelgenomföringsskivan (pertinax) i botten av facket 8 8

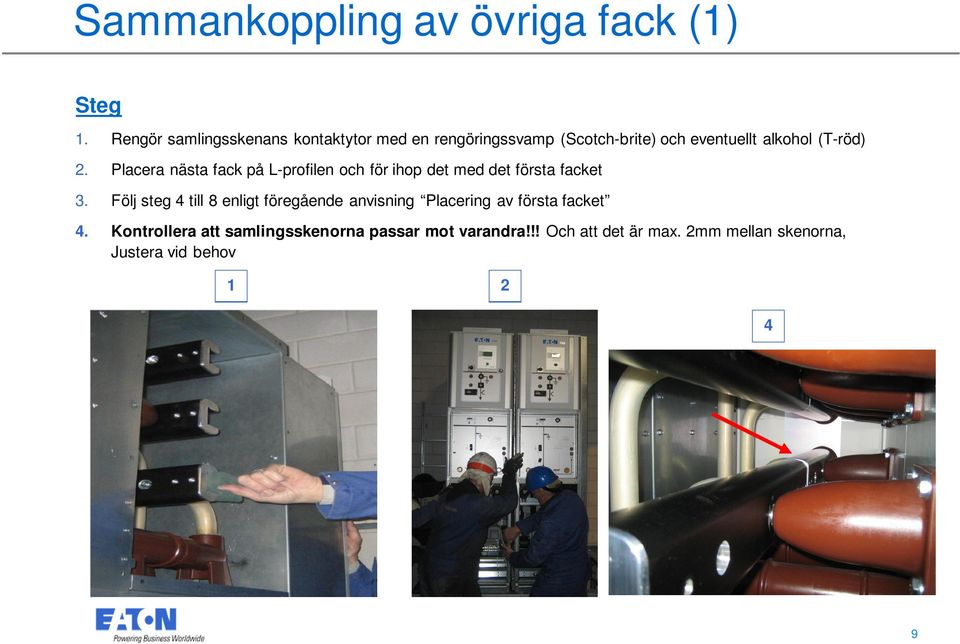

9 Sammankoppling av övriga fack (1) Steg 1. Rengör samlingsskenans kontaktytor med en rengöringssvamp (Scotch-brite) och eventuellt alkohol (T-röd) 2. Placera nästa fack på L-profilen och för ihop det med det första facket 3. Följ steg 4 till 8 enligt föregående anvisning Placering av första facket 4. Kontrollera att samlingsskenorna passar mot varandra!!! Och att det är max. 2mm mellan skenorna, Justera vid behov

Placera nästa fack på L-profilen och för ihop det med det första facket 3.

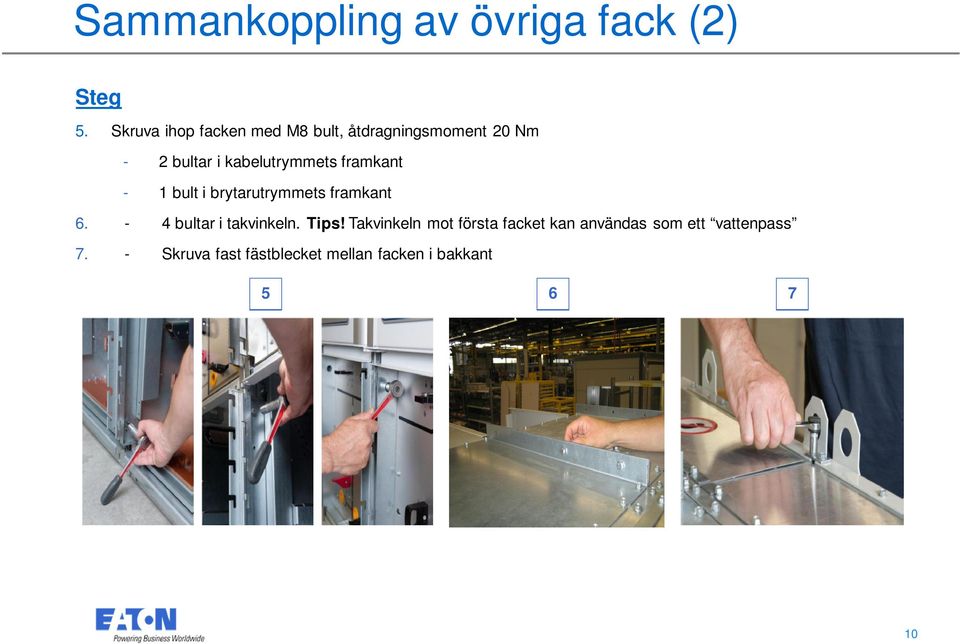

10 Sammankoppling av övriga fack (2) Steg 5. Skruva ihop facken med M8 bult, åtdragningsmoment 20 Nm - 2 bultar i kabelutrymmets framkant - 1 bult i brytarutrymmets framkant bultar i takvinkeln. Tips! Takvinkeln mot första facket kan användas som ett vattenpass 7. - Skruva fast fästblecket mellan facken i bakkant

kabelutrymmets framkant - 1 bult i brytarutrymmets framkant 6.

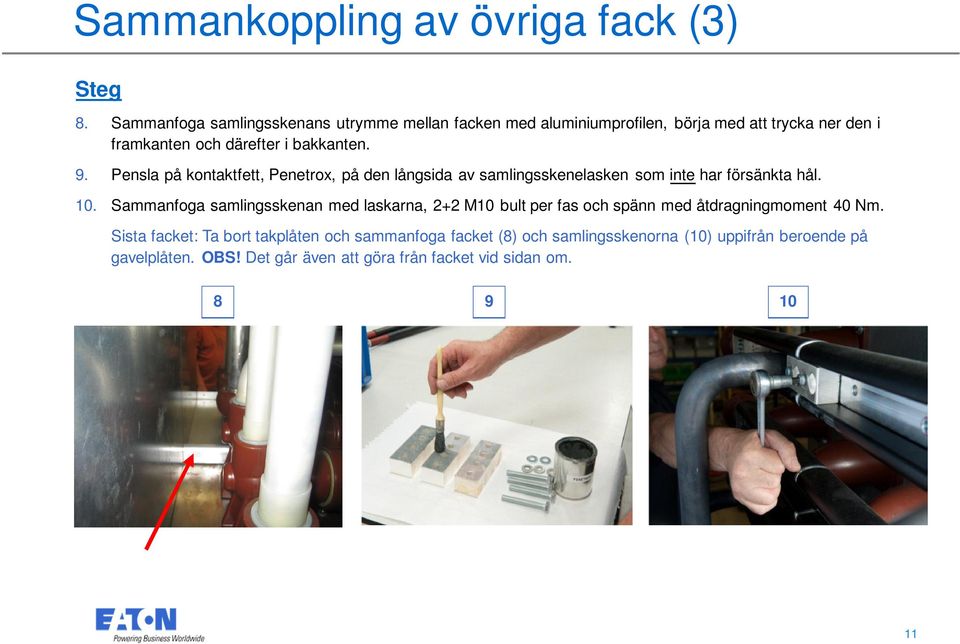

11 Sammankoppling av övriga fack (3) Steg 8. Sammanfoga samlingsskenans utrymme mellan facken med aluminiumprofilen, börja med att trycka ner den i framkanten och därefter i bakkanten. 9. Pensla på kontaktfett, Penetrox, på den långsida av samlingsskenelasken som inte har försänkta hål. 10. Sammanfoga samlingsskenan med laskarna, 2+2 M10 bult per fas och spänn med åtdragningmoment 40 Nm. Sista facket: Ta bort takplåten och sammanfoga facket (8) och samlingsskenorna (10) uppifrån beroende på gavelplåten. OBS! Det går även att göra från facket vid sidan om

Pensla på kontaktfett, Penetrox, på den långsida av samlingsskenelasken som inte har försänkta hål. 10.

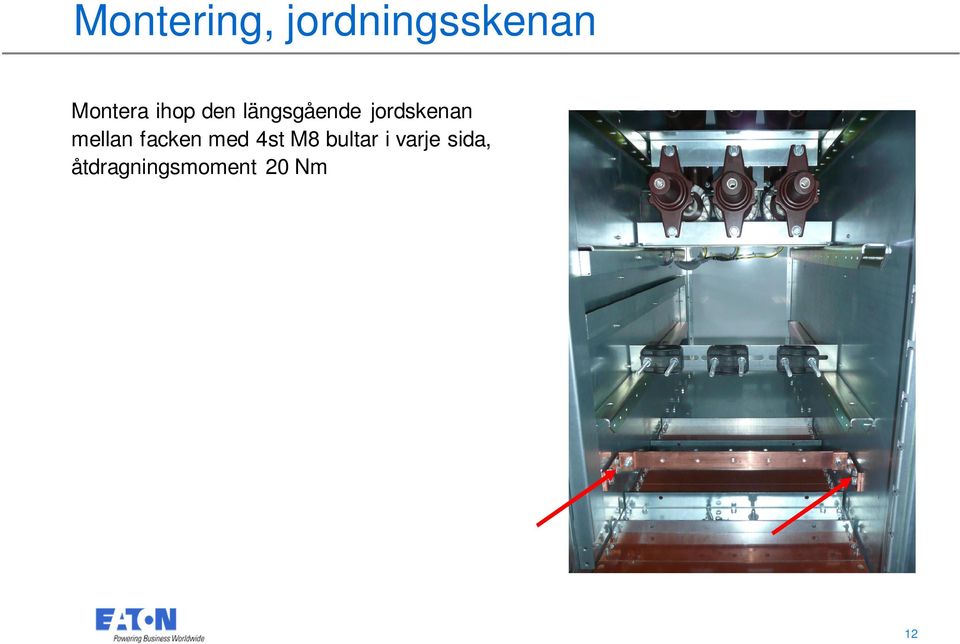

12 Montering, jordningsskenan Montera ihop den längsgående jordskenan mellan facken med 4st M8 bultar i varje sida, åtdragningsmoment 20 Nm 12 12

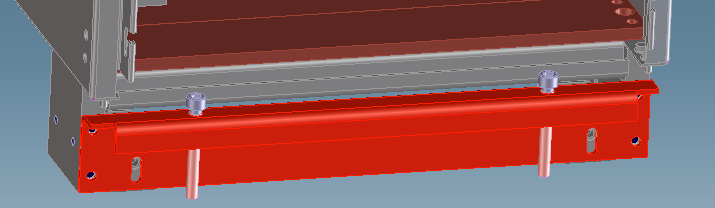

13 Montering, sockelplåt Montera sockelplåten in under fackstativet, spänn fast i ovankant med 2st M6, självgängande, skruv i varje sida. Åtdragningsmoment 9 Nm

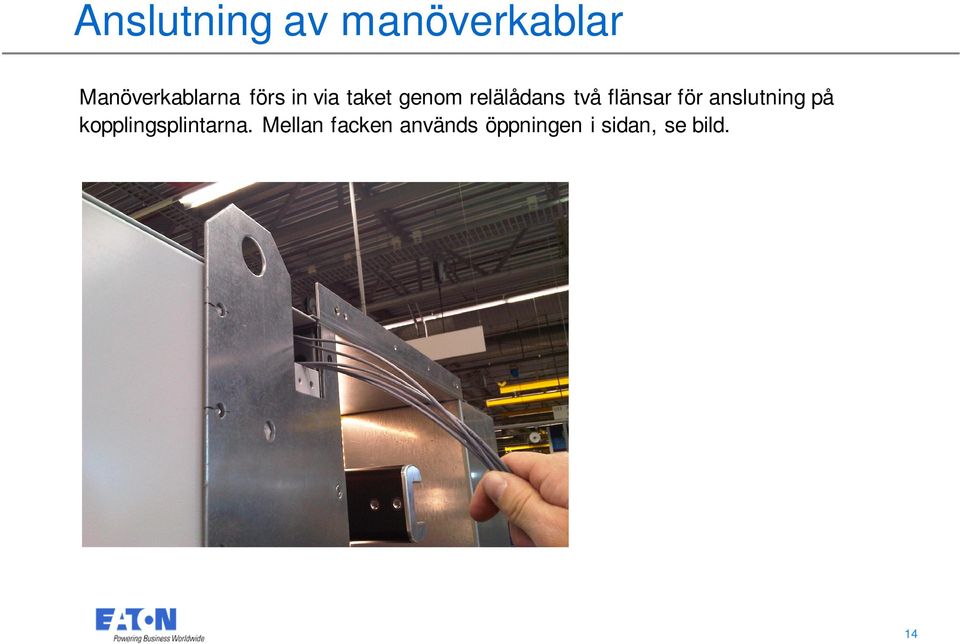

14 Anslutning av manöverkablar Manöverkablarna förs in via taket genom relälådans två flänsar för anslutning på kopplingsplintarna. Mellan facken används öppningen i sidan, se bild

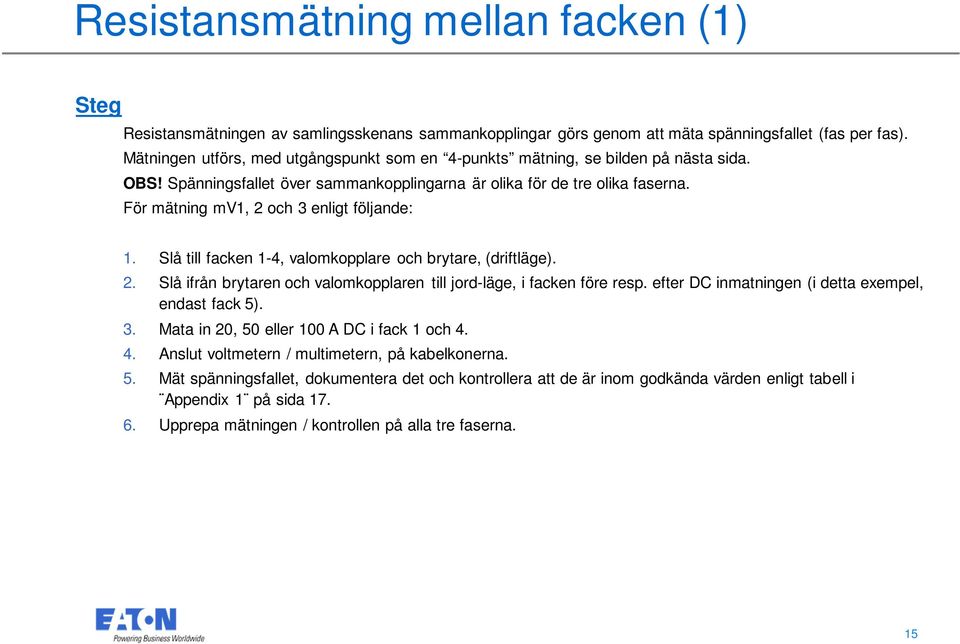

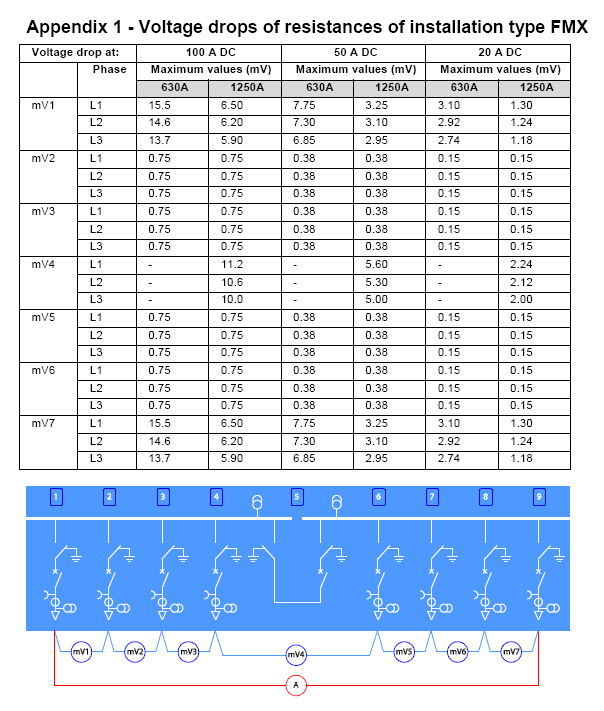

15 Resistansmätning mellan facken (1) Steg Resistansmätningen av samlingsskenans sammankopplingar görs genom att mäta spänningsfallet (fas per fas). Mätningen utförs, med utgångspunkt som en 4-punkts mätning, se bilden på nästa sida. OBS! Spänningsfallet över sammankopplingarna är olika för de tre olika faserna. För mätning mv1, 2 och 3 enligt följande: 1. Slå till facken 1-4, valomkopplare och brytare, (driftläge). 2. Slå ifrån brytaren och valomkopplaren till jord-läge, i facken före resp. efter DC inmatningen (i detta exempel, endast fack 5). 3. Mata in 20, 50 eller 100 A DC i fack 1 och Anslut voltmetern / multimetern, på kabelkonerna. 5. Mät spänningsfallet, dokumentera det och kontrollera att de är inom godkända värden enligt tabell i Appendix 1 på sida Upprepa mätningen / kontrollen på alla tre faserna

För mätning mv1, 2 och 3 enligt följande: 1. Slå till facken 1-4, valomkopplare och brytare, (driftläge). 2. Slå ifrån brytaren och valomkopplaren till jord-läge, i facken före resp.

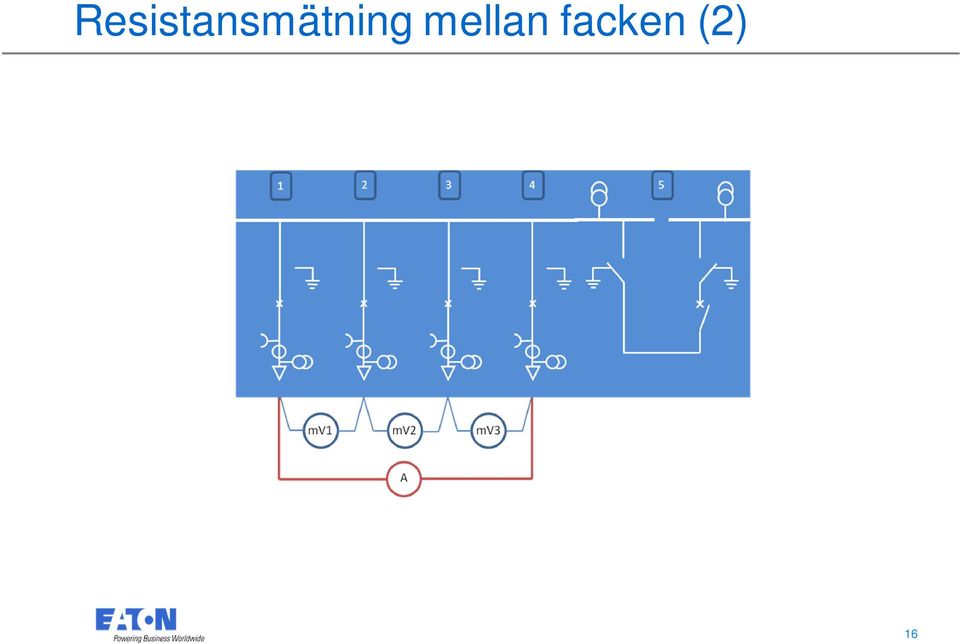

16 Resistansmätning mellan facken (2) 16 16

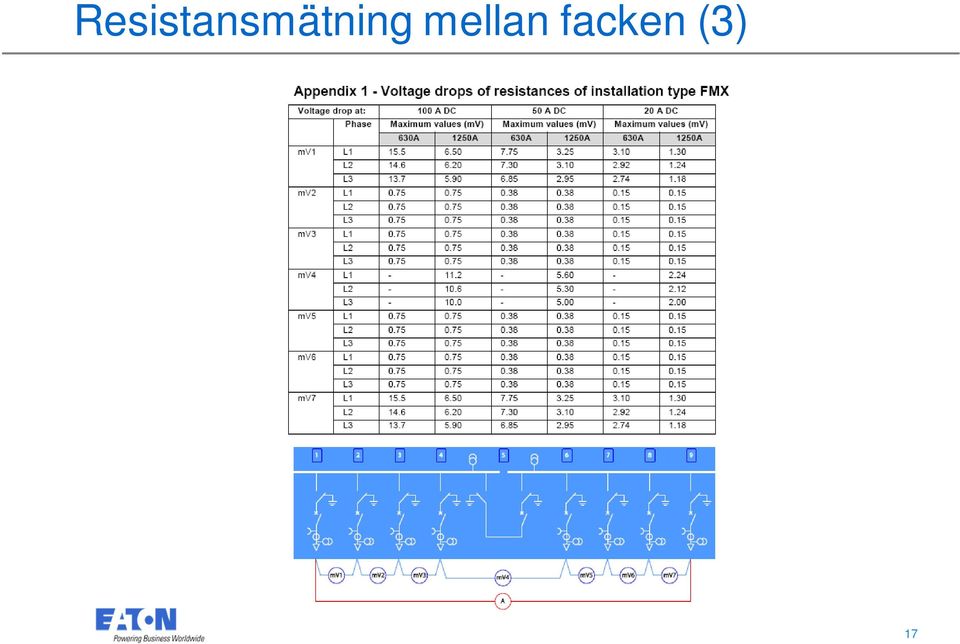

17 Resistansmätning mellan facken (3) 17 17

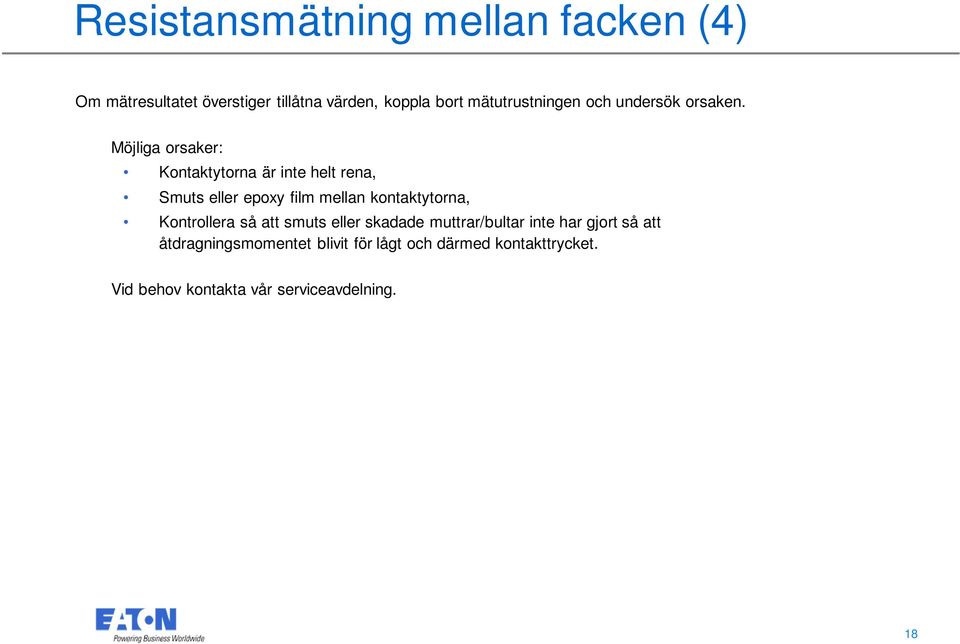

18 Resistansmätning mellan facken (4) Om mätresultatet överstiger tillåtna värden, koppla bort mätutrustningen och undersök orsaken. Möjliga orsaker: Kontaktytorna är inte helt rena, Smuts eller epoxy film mellan kontaktytorna, Kontrollera så att smuts eller skadade muttrar/bultar inte har gjort så att åtdragningsmomentet blivit för lågt och därmed kontakttrycket. Vid behov kontakta vår serviceavdelning

Möjliga orsaker: Kontaktytorna är inte helt rena, Smuts eller epoxy film mellan kontaktytorna,

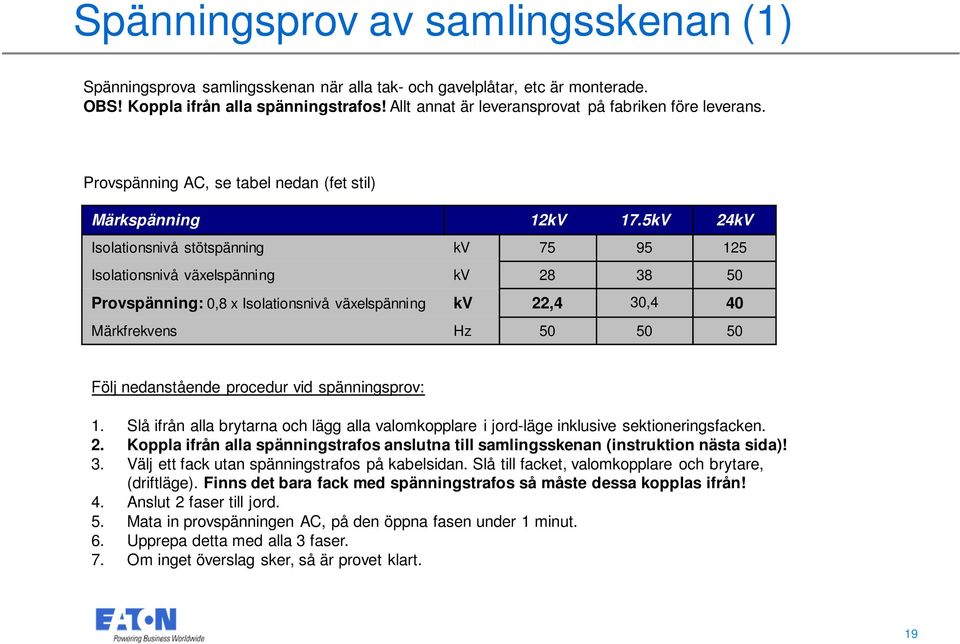

19 Spänningsprov av samlingsskenan (1) Spänningsprova samlingsskenan när alla tak- och gavelplåtar, etc är monterade. OBS! Koppla ifrån alla spänningstrafos! Allt annat är leveransprovat på fabriken före leverans. Provspänning AC, se tabel nedan (fet stil) Märkspänning 12kV 17.5kV 24kV Isolationsnivå stötspänning kv Isolationsnivå växelspänning kv Provspänning: 0,8 x Isolationsnivå växelspänning kv 22,4 30,4 40 Märkfrekvens Hz Följ nedanstående procedur vid spänningsprov: 1. Slå ifrån alla brytarna och lägg alla valomkopplare i jord-läge inklusive sektioneringsfacken. 2. Koppla ifrån alla spänningstrafos anslutna till samlingsskenan (instruktion nästa sida)! 3. Välj ett fack utan spänningstrafos på kabelsidan. Slå till facket, valomkopplare och brytare, (driftläge). Finns det bara fack med spänningstrafos så måste dessa kopplas ifrån! 4. Anslut 2 faser till jord. 5. Mata in provspänningen AC, på den öppna fasen under 1 minut. 6. Upprepa detta med alla 3 faser. 7. Om inget överslag sker, så är provet klart

5kV 24kV Isolationsnivå stötspänning kv 75 95 125 Isolationsnivå växelspänning kv 28 38 50 Provspänning: 0,8 x Isolationsnivå växelspänning kv 22,4 30,4 40 Märkfrekvens Hz 50 50 50 Följ nedanstående

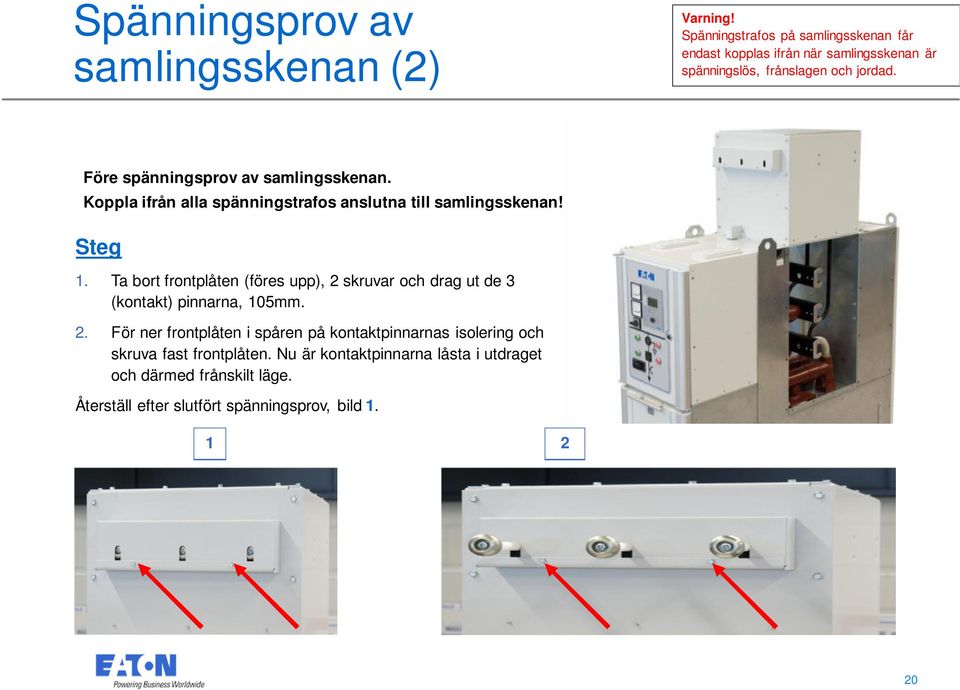

20 Spänningsprov av samlingsskenan (2) Varning! Spänningstrafos på samlingsskenan får endast kopplas ifrån när samlingsskenan är spänningslös, frånslagen och jordad. Före spänningsprov av samlingsskenan. Koppla ifrån alla spänningstrafos anslutna till samlingsskenan! Steg 1. Ta bort frontplåten (föres upp), 2 skruvar och drag ut de 3 (kontakt) pinnarna, 105mm. 2. För ner frontplåten i spåren på kontaktpinnarnas isolering och skruva fast frontplåten. Nu är kontaktpinnarna låsta i utdraget och därmed frånskilt läge. Återställ efter slutfört spänningsprov, bild

Före spänningsprov av samlingsskenan. Koppla ifrån alla spänningstrafos anslutna till samlingsskenan! Steg 1.

21 21 21

22 22 22
