1 Parkskolan i Annedal The Park School in Annedal Henrik Wallin Handledare/ Supervisor Examinator/ Examiner Anna Öberg och Eduard Chopo Jesús Azpeitia Seron Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 17 maj 2013

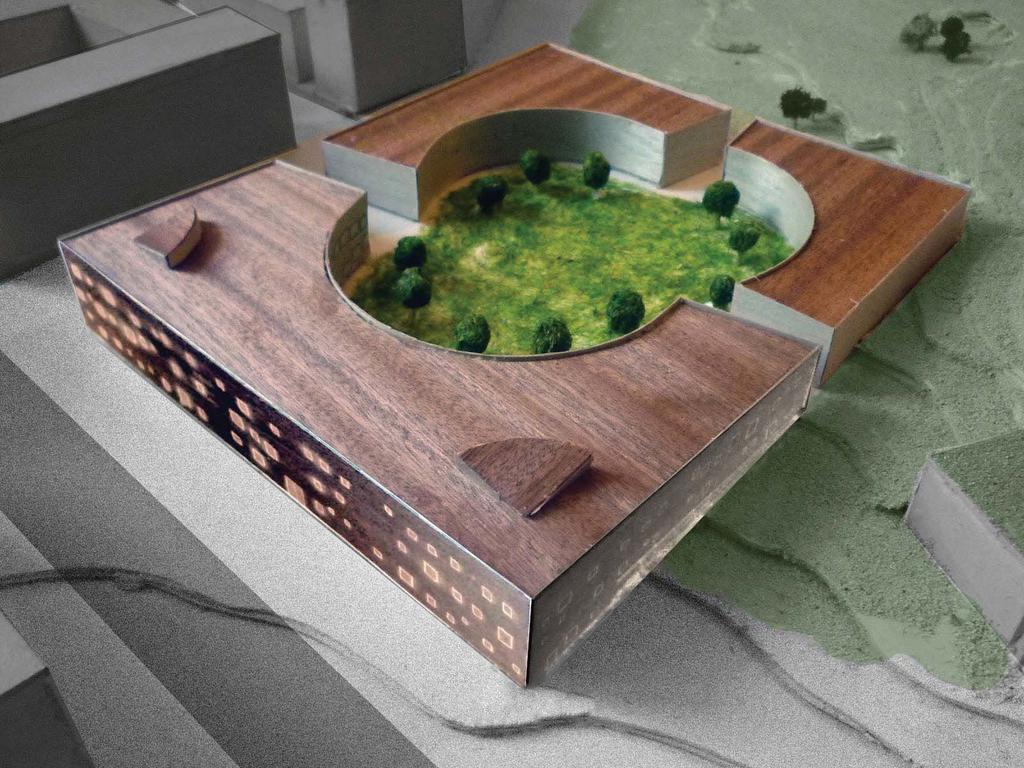

2 Parkskolan består av en låg byggnadskomposition med tre skilda byggnader i en gemensam form, men med egna anspråk på den inre gård var och en av byggnaderna omfamnar. Skolan är belägen i Mariehäll i kanten av Annedalsparken. Byggnaderna är uppförda i trä och relaterar med sina fasader och sin form till kullen, träden och parken. Den sluter in och öppnar upp på samma gång och ger en trygg, men stimulerande miljö för unga Mariehällsbor att utforska. Med sina kulturcentrumlokaler erbjuder även skolan aktiviteter för alla åldrar över stora delar av dygnet alla dagar veckan. Med sin fasad, form och struktur definieras skolan av sina två skilda sidor och samspelet dem emellan. Den inre öppna omslutande gården med sin runda form och det yttre blocket med sina massiva väggar och skiftande öppningar. Fokus Ledande i arbetet med skolan har varit klassrummet med dess olika smårum och nischer, systemet med sina olika strukturer och formen samt rörelsen genom rummen - där möten premieras. Programdisposition De tre byggnaderna är uppdelade i en byggnad för förskola upp mot kullen för extra närhet till natur och kvalitativa uterum. En byggnad för årskurs 0-2 i lugnt läge in mot parken i väster och en huvudbyggnad med årskurs 3-5, kulturcentrum, gemensamma funktioner samt övriga lokaler ut mot huvudgatan och korsningen. Huvudbyggnaden har entréer både ned mot gatan och in mot gården för tillgänglighet för fler än bara skolbarn och personal över dygnet. Det är genomgående huvudbyggnaden som behandlas i detalj i detta projekt. In mot gården ligger klassrum i en halvcirkel. Längst med fasaden mot gatan ligger administration och personalrum. På plan 1 och 2 i norra delen av byggnaden är de delar som tillhör kulturcentrum belägna. Detta inkluderar slöjdlokaler på bottenplan samt, musik, drama, bild, bibliotek en trappa upp. På kortändarna ligger klassrumsstödjande lokaler. Material Skolbyggnaderna är av en massiv träkonstruktion i korslaminerat timmer (KL/CLT). Taket har ett ytskikt i dubbelfalsad plåt, medan fasaderna är klädda i trä. Den inre fasaden mot gården i stående stockpaneler och de yttre fasaderna av shingels. System Skolan är komponerad av tre skolbyggnader, vilka formar en rektangel med en grid på 70 gånger 90 meter. Rektangeln är i sin tur indelad i tre kvadrater i vilkas center tre cirklar härleds och öppnar en inre skolgård som omfamnas av byggnadernas svängda fasader. Det inre systemet ger en radiell, cirkulär grid och det yttre systemet ger en kvadratisk grid. Där de möts uppstår ett frirum med ett eget system. Struktur Huvudbyggnaden har tre tydliga bärande strukturer. Utåt mot gatan i öster och söder har byggnaden massiva bärande väggar med oregelbundna perforeringar i. Inåt mot gården är väggarna inte bärande utan vertikala laster förs ned i bärande skivor som går i tvärriktning mot fasad. Den icke bärande fasaden har stora regelbundna öppningar. Mellan De bärande skivorna och en inre bärande vägg stöttar pelare och balkar upp där det behövs. Horisontella laster tas i övrigt upp av kassetbjälklag, hybridbjälklag med massivträskivor och stöttande limträbalkar med friburna undertak för minskade stomljud (se tekniskt snitt) Miljö Trä är i egenskap av förnyelsebart material ett hållbart konstruktionsalternativ. Massivträkonstruktioner tar dock betydligt mer material i anspråk än en regelstruktur, men vinner i sin tur på konstruktionens beständighet. Prefabricerade element ger ett mycket snabbt byggnadsuppförande.

3 SSU U SSU U Arbetsrum Arb A rbetsrum rbetsr betsrum um um Sjuksyster FFritidsgård ritidsgå itidsgård dsgård Allrum/Kök R Skolhälsa Skolhä hälssaa Förskola Allrum/Ljusgård/Attelje Allrum/Ljusg Allrum/Ljusgård/A Allrum/Lj um/ljusgård jusgård/atte ssg sgård/att gård/attelje gård g gå åård/a rd/ rrd/a rd/attel rd/attelje d// d/attelje d j R W C W C W C Kapprum Förråd Förråd Kapprum Grupprum och arbetsrum Kapprum Vilrum Åk 0-2 R Personalrum Allrum/atteljeytor SU Allrum/Kök Arbetsrum Arbetsru Arbetsr b tsrum betsrum sr

4 Syslöjd Installationer Reception/Vaktmästeri Reception/Vaktmäst Re eception/vaktmäster sster terri KÖK Lastintag ag Trä- & metallslöjd Entré/Attelje MATSAL Plan 0 1:200

5 Arkiv Aktivitetsrum Grupprum Studierum Fritidsgård Bibliotek MUSIK BILD DRAMA Plan 1 1:200 Rektor Adm/Ledning SU Allrum/Kök Arbetsrum

6 Fritidsgård SU SU R Arbetsrum Allrum/Kök Allrum/Ljusgård/Attelje Sjuksyster R Skolhälsa Kapprum Förråd Plan 2 1:200 Förråd Kapprum Kapprum Vilrum R SU Arbetsrum Allrum/Kök Personalrum

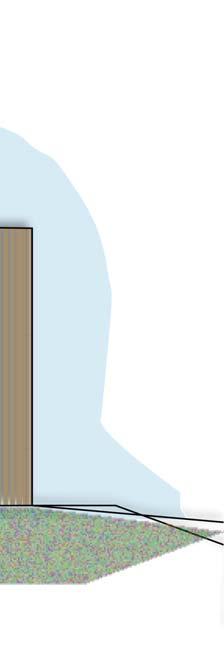

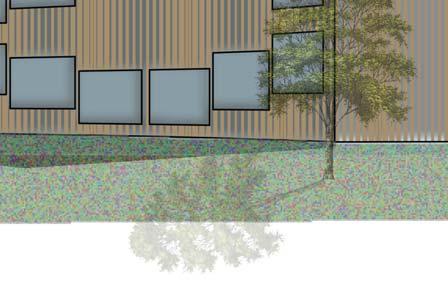

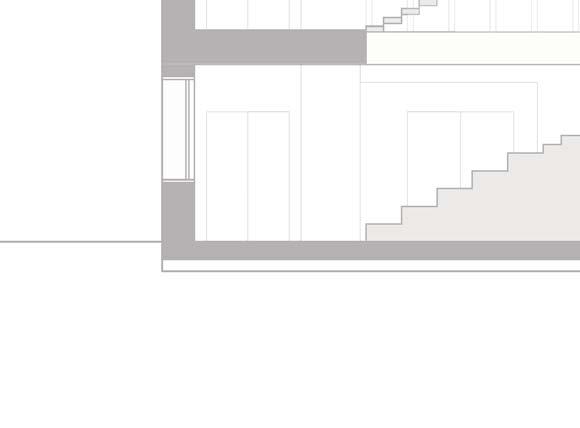

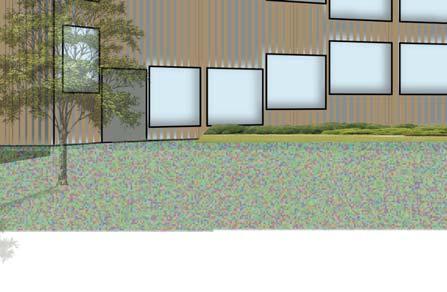

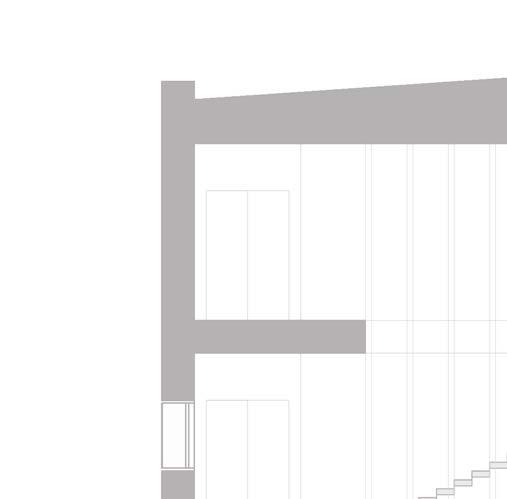

7 Perspektivbild av fasad mot väster Sektion A-A 1:100

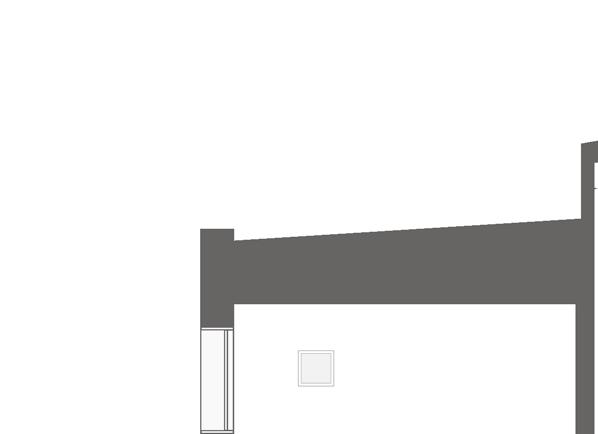

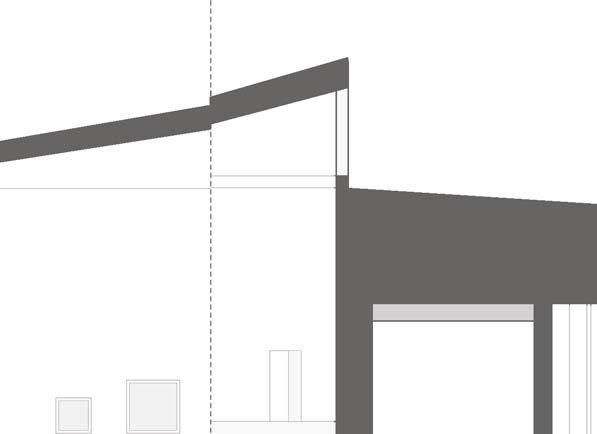

8 Fasad mot öster Sektion B-B 1:100

9 Utbildningsrum Fritidsgård Personal och administration Kulturcenter Gemensamhetsytor

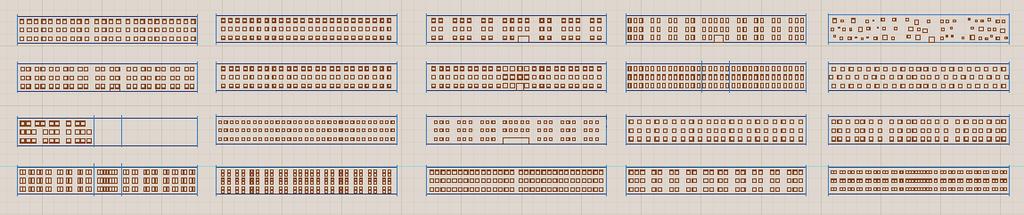

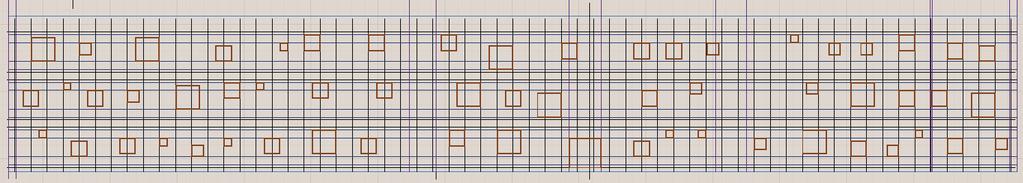

10 Material Shingles - ut mot gatan, Stockpaneler stående in mot gården, CT skivor, bärande struktur Fasaddiagram - Process, linjer

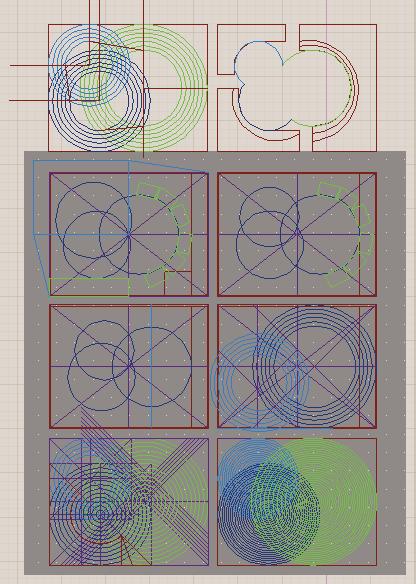

11 Strukturdiagram och lite process

12 1200mm kassetbjälklagsenheter Uppstolpat tak Takisolering dubbelfalsat plåttak luftspalt med träribbor Dränering Isolering Bärande yttervägg, KL (CLT) trä Luftspalt Spikläkt/skiva Fasadpanel Ickebärande innervägg, KL (CLT) trä bjälklaget är skuret snett, avbildar rakt av pedagogiska och praktiska skäl Bärande skiva, KL (CLT) skiva (skuren diagonalt) Bärande innervägg, KL (CLT) trä Tre lager ovan platta, sand, dämpande lager och golvmatta Dämpande lager, ex stepisol Ickebärande yttervägg Golvplatta KL (CLT) skiva Förstärkande balk Isolering Ventilation, rör etc tas i kassettbjälklaget Fruburet undertak Balk för undertak Friburet undertak PERSPEKTIV KOMMER... Droppbleck Luftinsläpp Betongplatta på mark Henrik Wallin, LL5 Skola Mariehäll Markisolering Grus, kross, preparerad mark Dränering

13 Glipa med metallstopp och täckningslist Stötdämpande skikt Rörelsefog Golvmatta Sand Stötdämpande isolering Korslaminerad timmerskiva Tekniska detaljer - bjälklag Limträbalkar Friburet undertak Rör/Installationer Akustiska plattor/innertak Isolering
