1 Krematorium på Norra begravningsplatsen Crematory at the Northern cemetary Ellen Lindskog Handledare/ Supervisor Examinator/ Examiner Ania Zdunek, Måns Tham Erik Wingquist Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits XX maj 2015

2 KREMATORIUM på NORRA BEGRAVNINGSPLATSEN Kandidatprojekt KTH Arkitektur Student 11 Studio 2 Det nya krematoriet på Norra Begravnigsplatsen i Stockholm är en byggnad som leder skeenden framåt. P rojektets grundtanke uppkom på platsbesöket, känslan att platsen saknade tyngd och omtanke slog mig. Den tilldelade tomten står i närmre relation till sin omgivning än andra delar av begravningsplatsen gör, och känslan av att bli omsluten av platsens tystnad och lugn saknas. Jag har i detta projekt försökt att skapa denna tystnad, att ge tomten riktning och karaktär. Detta är ett försöka att få besökaren på begravningsplatsen och på krematoriet att känna sig omsluten av naturen och tidlösheten. För att skapa denna känsla har jag valt att arbeta med en byggnad av vikta skivor och med björkar. Björkens lätthet talar med tomtens karaktär samtidigt som dess långa smala stammar gör hela tomten till en pelarsal och ger besökaren den omslutande känslan. Byggnadens långsmala kropp ger tomten en riktning f rammår och uppåt backen, och besökare och personal rör sig hela tiden längs de utsträckta väggarna i byggnaden. För att tomten är omgiven av både ett mindre industriområde samt flera bostadsområden som gör att många människor rör sig i området har jag valt att göra en relativt sluten byggnad. Ljus släpps in i stora fönster på utvalda platser samt i takljus. På utvalda platser har jag också valt att arbeta med en perforerad betong. Skivorna som byggnaden är uppbygd av har olika höjd och taket är nedsänkt för att förstärka dess skulpturala uttryck. Materialet är en ljus betong, skivorna tycks resa sig direkt ut marken. Trots att ytan för anhöriga i byggnaden är liten ville jag ge den en tidsmässig känsla av att vara större. Det ska ta tid att komam till anhörigrummet, för att ge den anhöriga mer tid till att proccesera besöket. Krematoriumets anhörigingång är belägen i den nord-östra delen av byggnaden. Besökaren går mellan björkar längs en stenlagd gång och in mellan två skivor med olika tyngd. Gången är lång och mörk, utan ljus förutom det som kommer från glasdörren vid ingången och det som skymtas längst fram i gången. Här får besökaren känna tystaden och lugnet i byggnaden, och får förbereda sig för avskedet till den avlidna. Efter denna gång möts den anhöriga av ett ljust rum med ett stort ljusinsläpp mot björkarna, här finns expedition, kapprum och wc. E n ny gång leder de anhöriga vidare till ceremonirummet, på vägen finns en liten gård som ytterligare en plats att finna lugn och samla tankarna före avskedet. Sedan kommer anhörigrummet, med små ljusinsläpp i väggen och ett fönster mot ugnshallen. På vägen ut kan den anhöriga välja att ta samma väg tillbaka eller att gå direkt ut i björklandskapet.

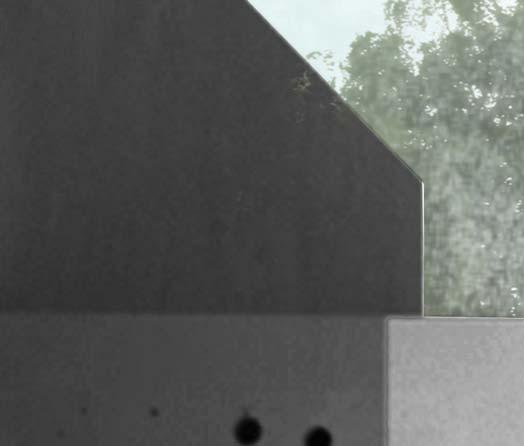

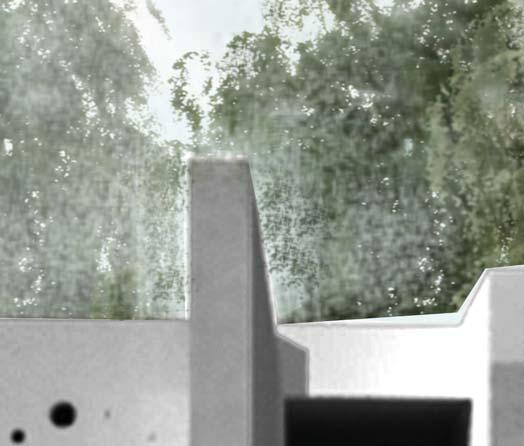

3 exteriörperspektiv anhörigentré

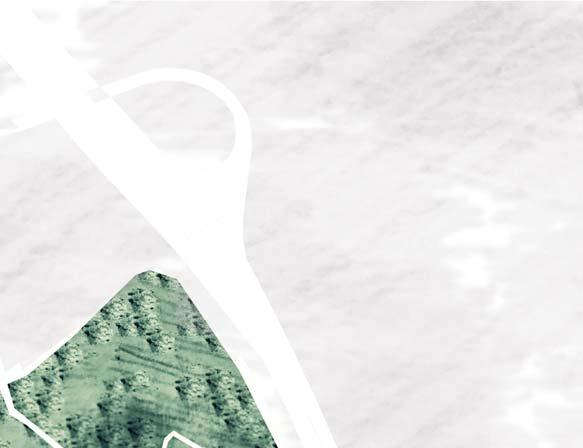

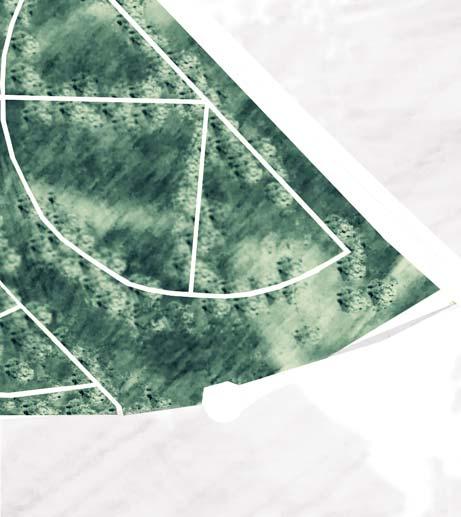

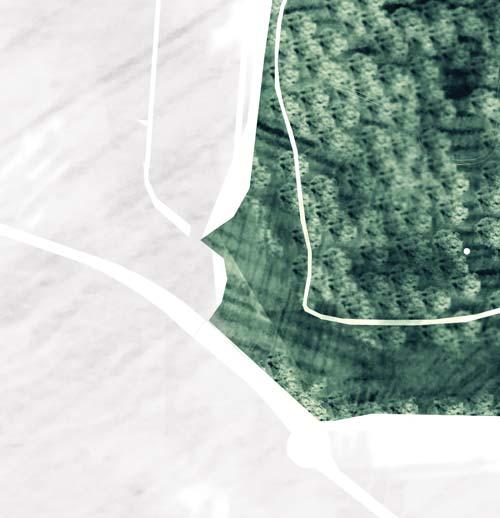

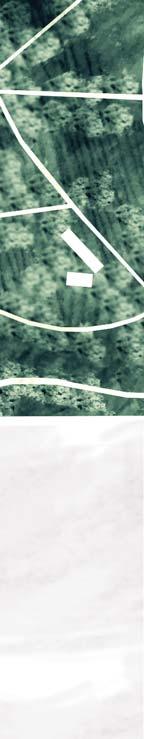

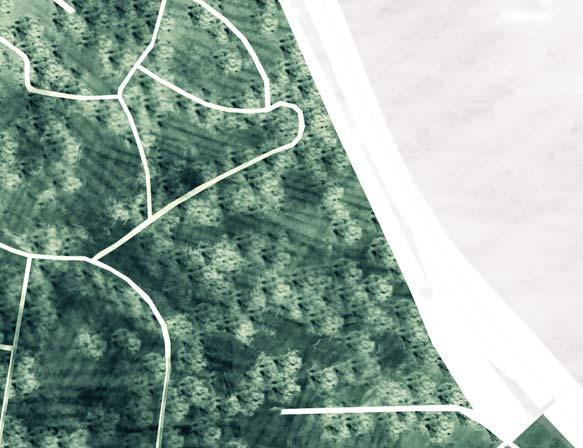

4 Situationsplan 1:5000 Norra Begravningsplatsen i Stockholm gränsar till flera olika typer av områden. Söder om begravningsplatsen ligger Karolinska sjukhuset, väster om begravningsplatsen gränsar ett mindre industriområde. Åt nord-väst gränsar Solna och bostadsområden Blåkulla. På östra sidan om området ligger Haga, E4an skiljer de båda grönområdena åt. Då Norra begravnnigsplatsen ligger så centralt är det många som vistas på området endast för rekreation. Människor som promenerar, joggar och cyklar igenom blandas med de som kommer för att besöka en grav eller gå på begravningsceremoni i Norra Kapellet. På grund av detta är det nya krematoriet på Norra Begravningsplatsen en relativt sluten byggnad som endast visar upp sitt innehåll för de som väljer att komma nära. Den tilldelade tomten är belägen i nord-västra hörnet på begravningsplatsen. Till skillnad mot de andra delarna av begravningsplatsen är detta en mer öppen och luftig plats där relationen mellan tomten och omgivande byggnader är tydligare. Området är inhägnat med stängsel istället för järnsmidesstaket, på den översta delen av tomten har någon gjort ett hål i stängslet och besökarna till begravningsplatsen sneddar över området. På denna plats har jag valt att leda en ny väg och skapa en pemanent ingång till tomten, och istället för ett järnstaket skapar tätt planterade björkar en ny och mer tillåtande gräns mellan begravningsplatsen och dess närmsta omgivning.

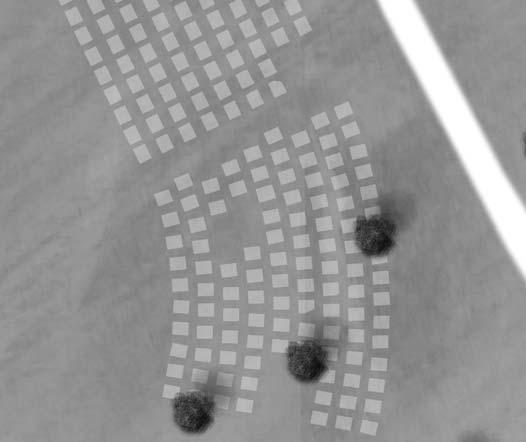

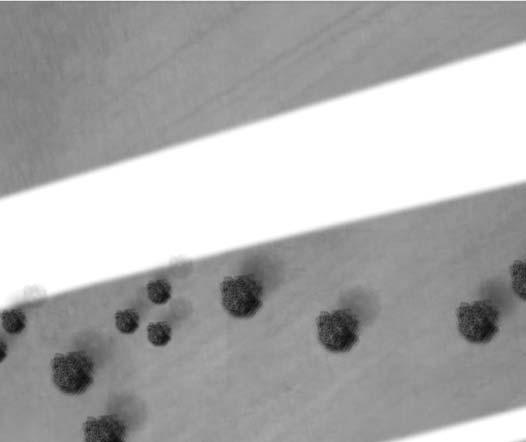

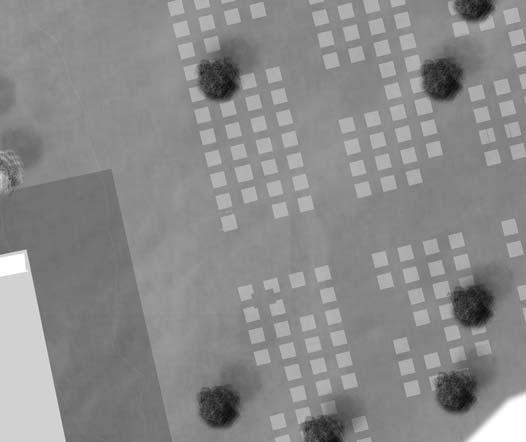

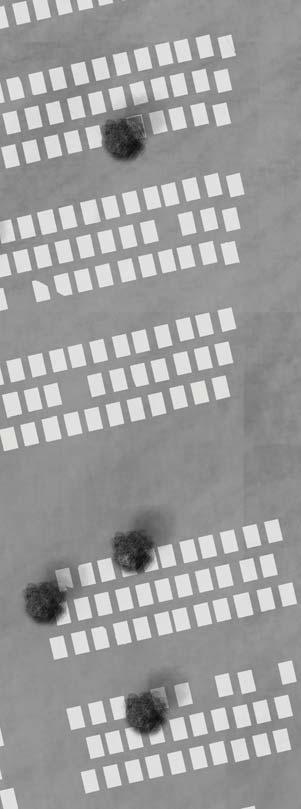

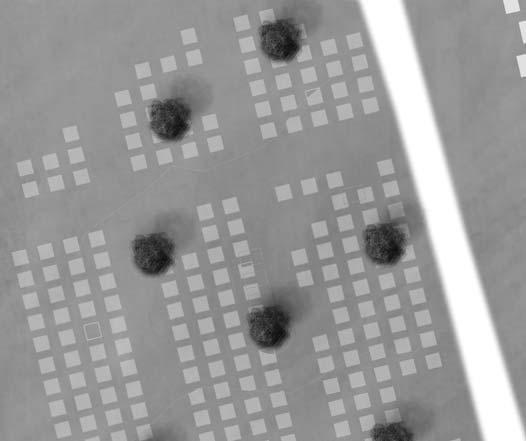

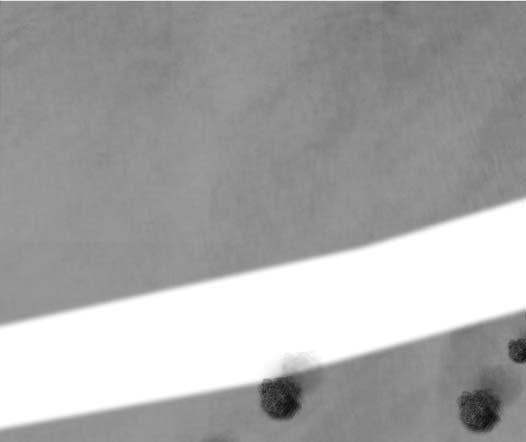

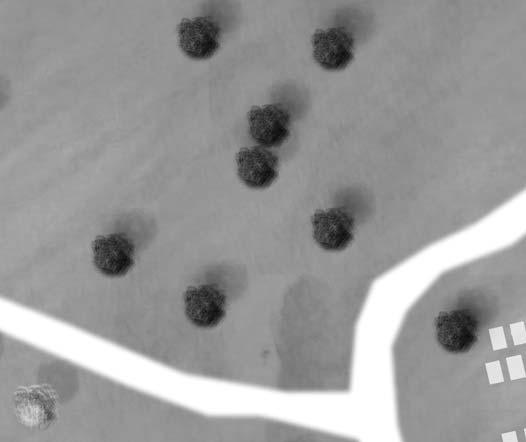

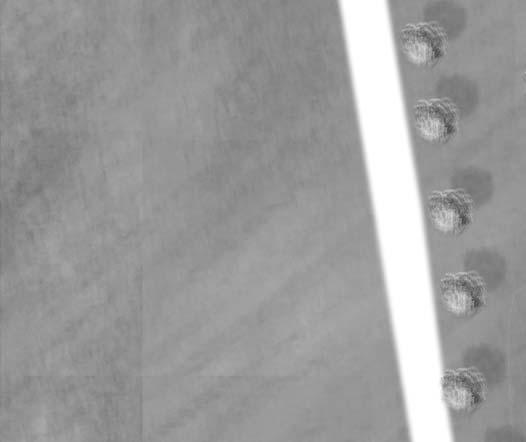

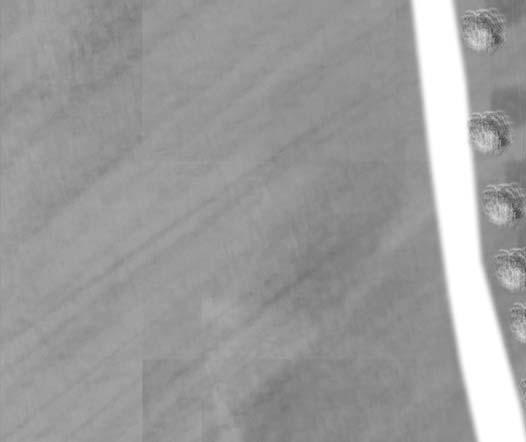

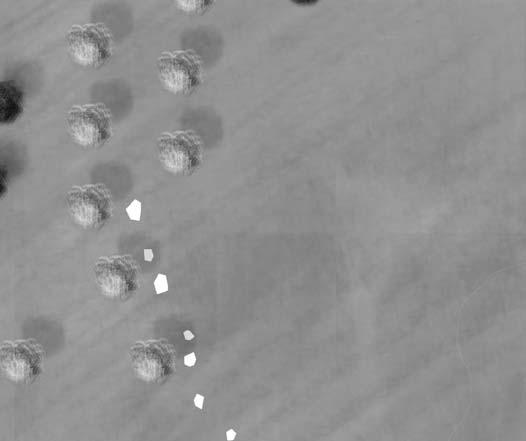

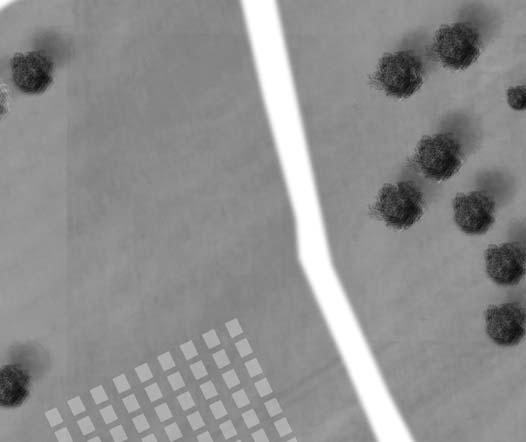

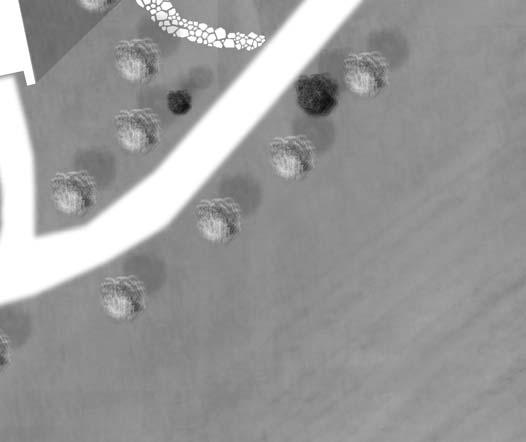

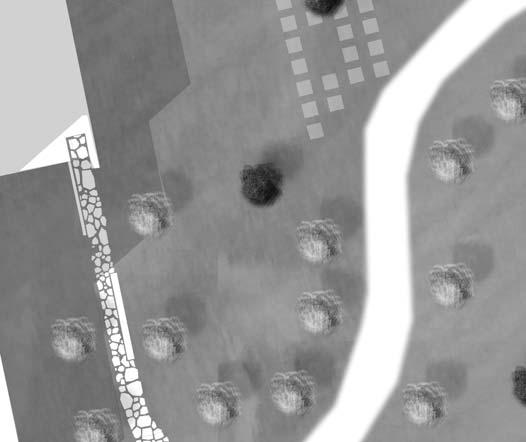

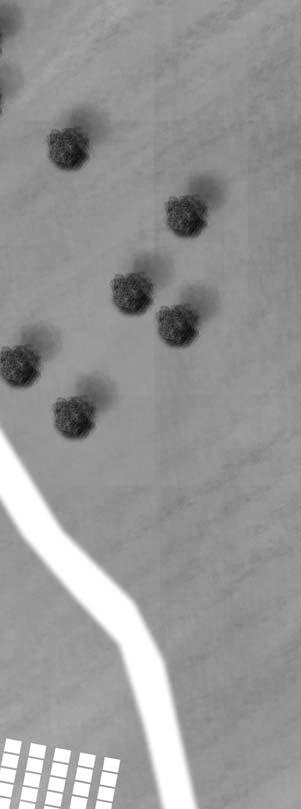

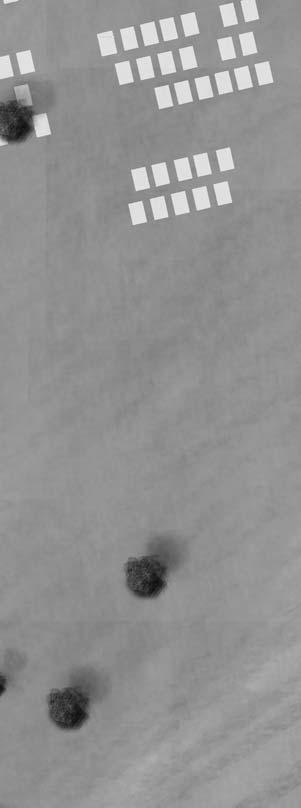

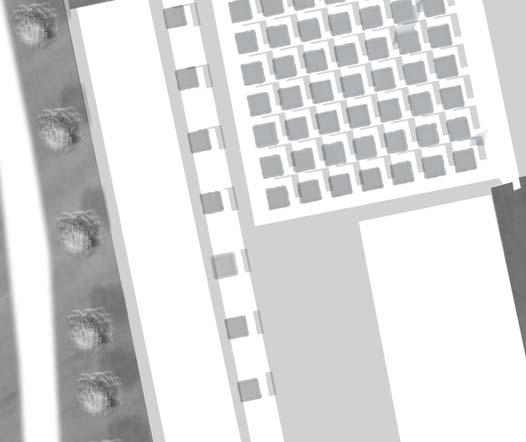

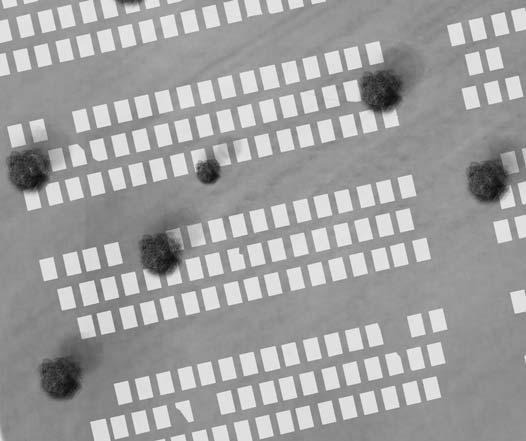

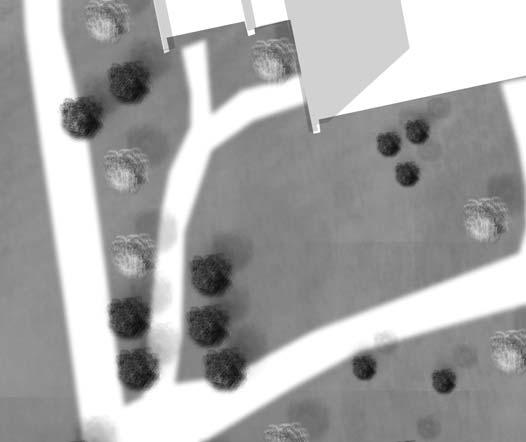

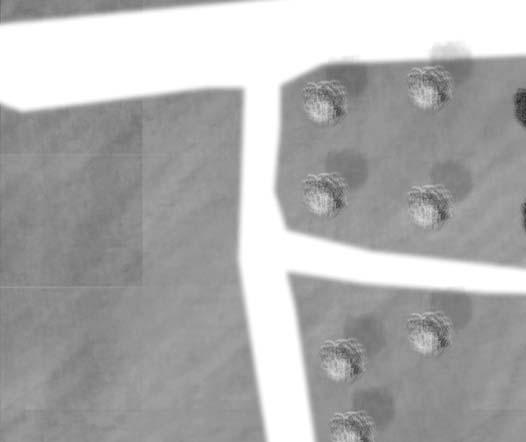

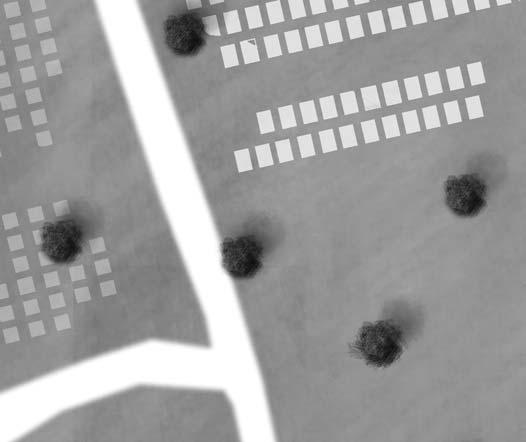

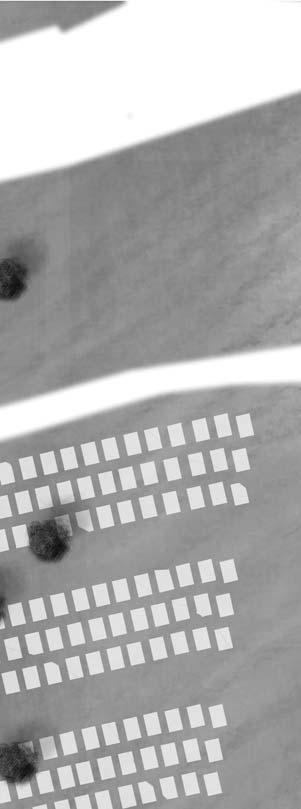

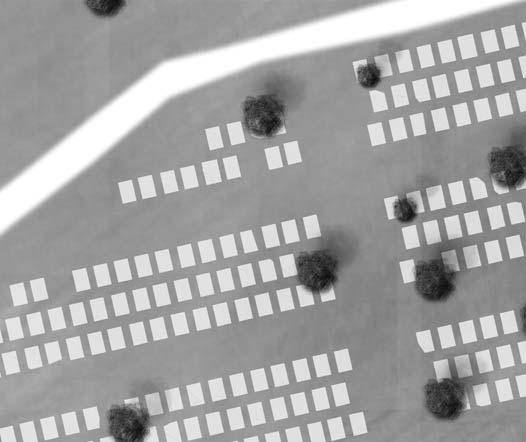

5 Situationsplan 1:400

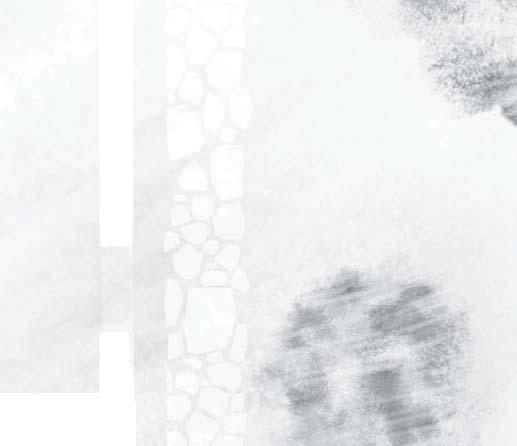

6 Plan 1:100 omklädningsrum herrar omklädningsrum damer pausrum urnförvaring rum för verksamhetschef kontrollrum urnhantering ackumulator expedition diselmotor ugnshall ceremonirum kylmaskiner anhörigentré kylrum kylrum garage för elbilar mottagningshall schakt skärmtak för bilar

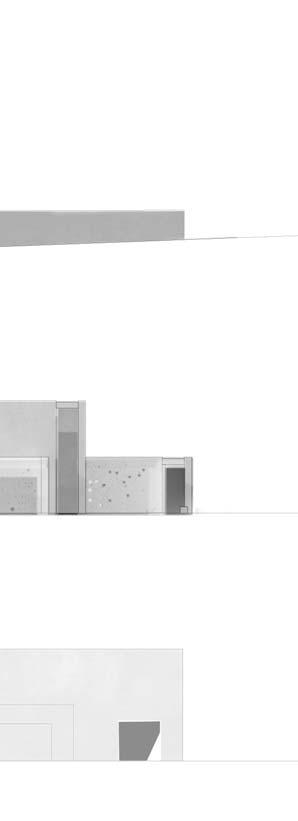

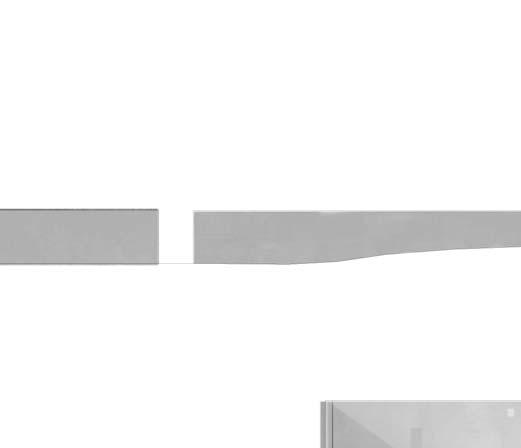

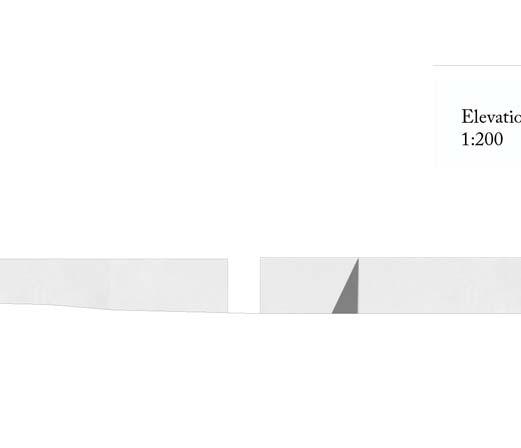

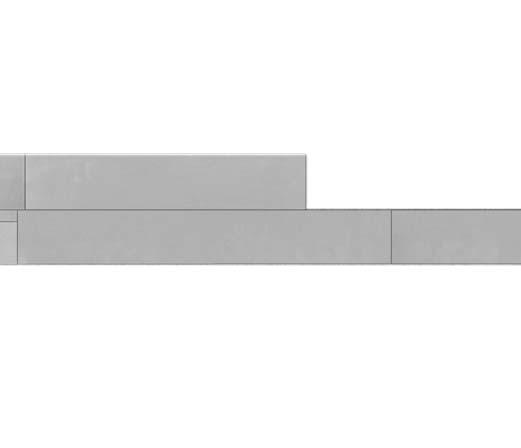

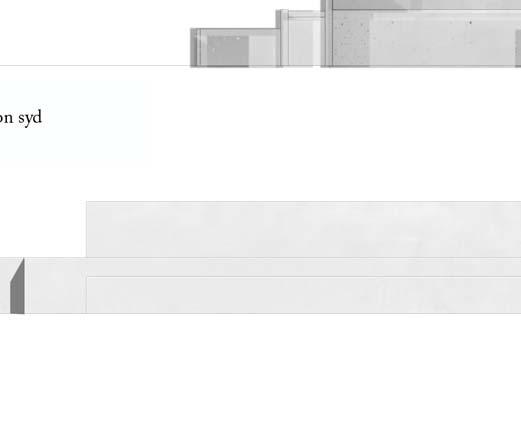

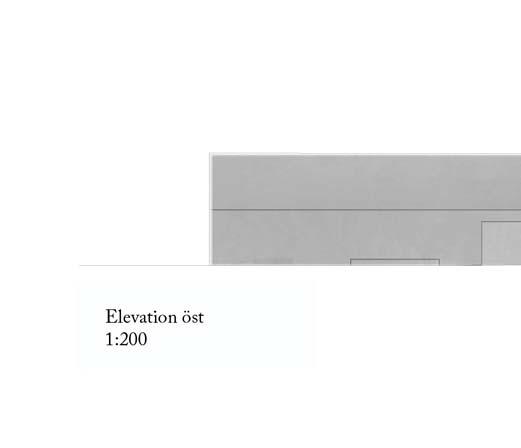

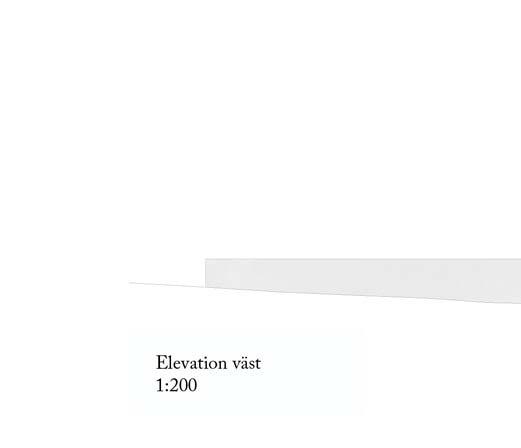

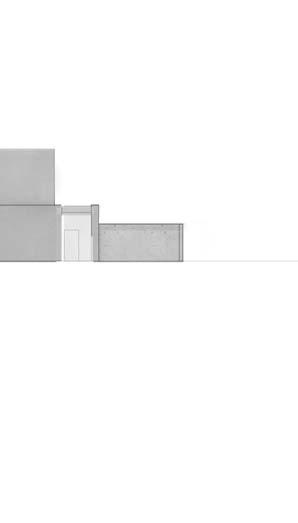

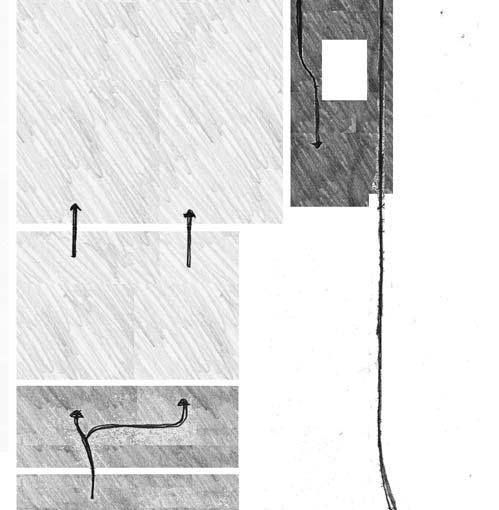

7 Sektion, elevation, flöden, interiör Skärmtak för bilar, 125 kvm Oisolerad yta för kistavlämning av begravningsentrepenörer. Här rymms även container för avlastning av kistdekorationer. Mottagningshall, 80 kvm Inskrivning och avlämning av kistor. Skrivrum, toalett och förråd. Kylrum, 2 x 75 kvm Krematoriet har två kylrum som tillsammans rymmer 120 kistor. Ugnshall, 325 kvm Ugnshallen i krematoret med tre stycken ugnar. En av betongväggarna i hallen har ingjutna perforeringar för ljudabsorbering. Samma vägg har en glasad öppning till ceremonirummet där anhöriga kan närvara vid kremering. Kontrollrum, 14 kvm Fönster mot ugnshall samt förvaring Urnförvaring, 45 kvm Då askan inte sprids under vintertid kan urnan förvaras i upp till ett års tid. Sektion AA 1:100 Sektion 1:100 (nedskalad 50%) Elevationer 1:200 (nedskalat 50%) Situationsplan 1:400 sdiagram a 1:400 personal begravningsentrepenör kistor kistor urna aska kistor urna anhöriga Flödes- och programanalys 1:200 Interiörbild ugnshall

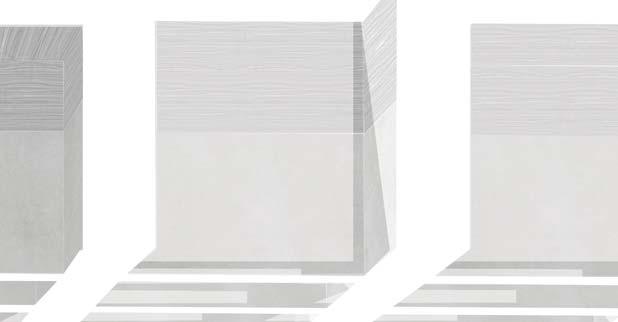

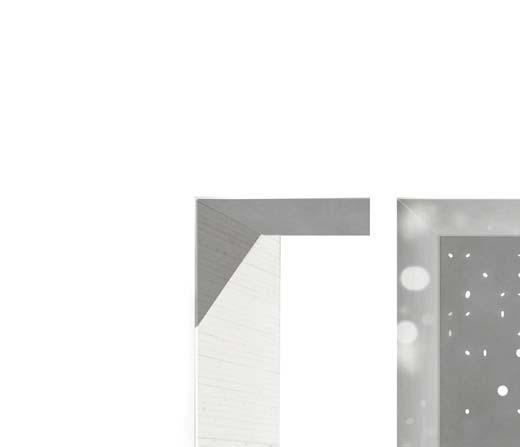

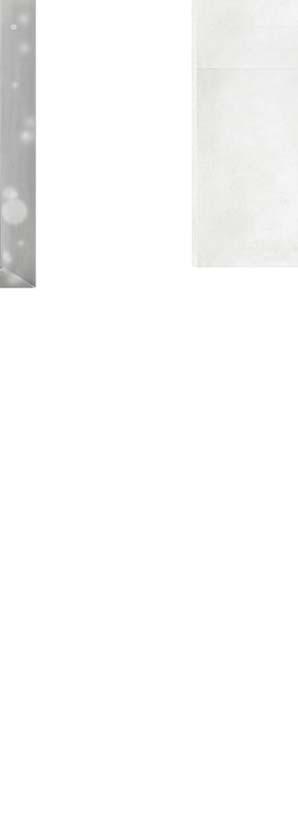

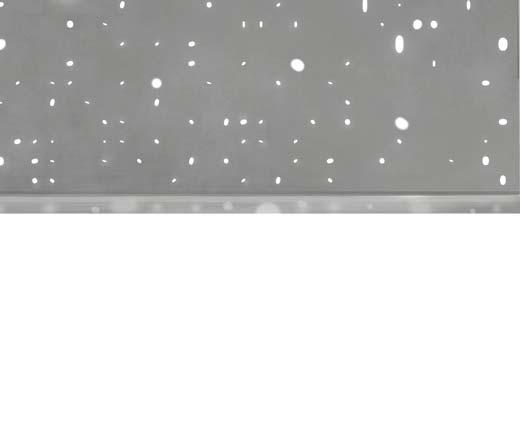

8 Teknik och konstruktion Tekniskt snitt Grund: platta på mark - betong, slipad 30 eller - klinker 10 fästmassa 15 - tätskikt 2 - mineralull m värme 30 med värme cc 35 - golvspånskiva 10 - cellplast 80 - bärande betong cellplast 2x80 - dränerande lager, makadam 150 Tak: bärande betong, lutning mot yttervägg - asfaltspapp 2x2 - cellplast 40 - tätskikt 2 - foamglas ca bärande betong 200 Tak: ugnshall - asfaltspapp 2x2 - mineralull mellan fönster betongbalkar 500 Yttervägg, bärande betongskiva - betong 70 - cellplast tätskikt 2 - bärande betong 250 Innervägg - betong 200 Innervägg ugnshall - betong mineralull 50 - betong 250 Axonometrisk ritning bärande struktur takfönster bärande betongskiva i resterande del av krematoriet. Smala utskurna takljus i rum utan utblick mot omgivningen betongbalkar bär taket i ugnshallen perforerade betongväggar, med glasruta på yttersida i isolerade rum och helperforerat i de halvisolerade eller oisolerade rummen perforerade betongväggar, med glasruta på yttersida i isolerade rum och helperforerat i de halvisolerade eller oisolerade rummen ytterväggar av betong, fönster heltäckande från golv till tak

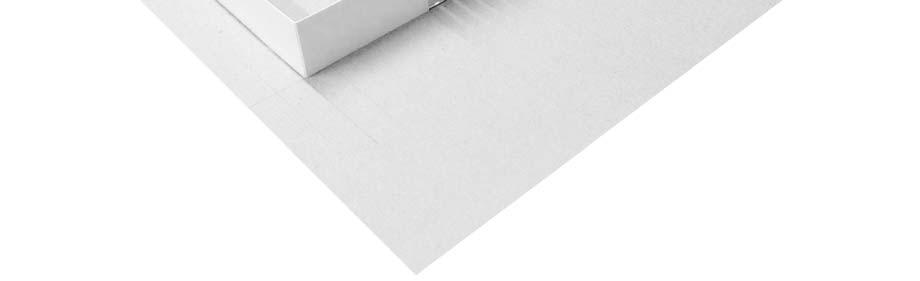

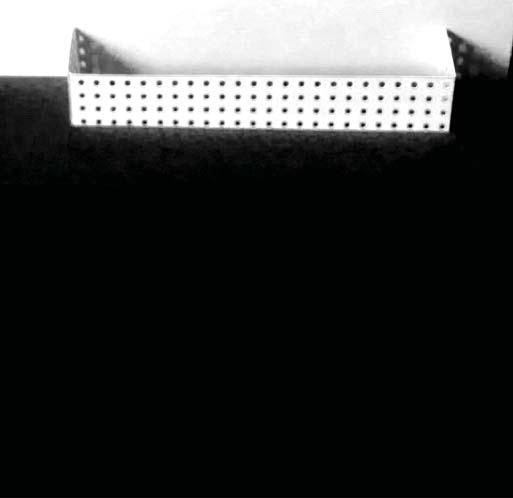

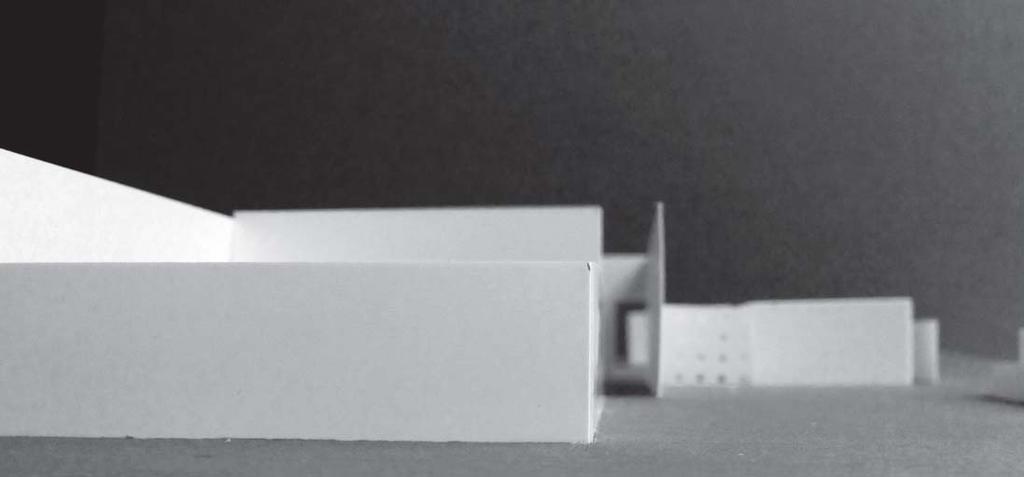

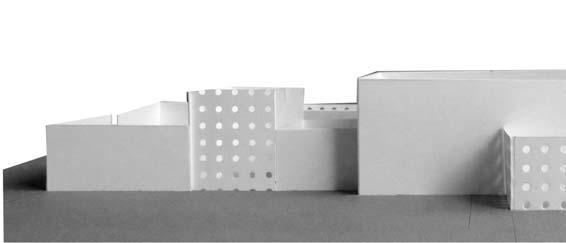

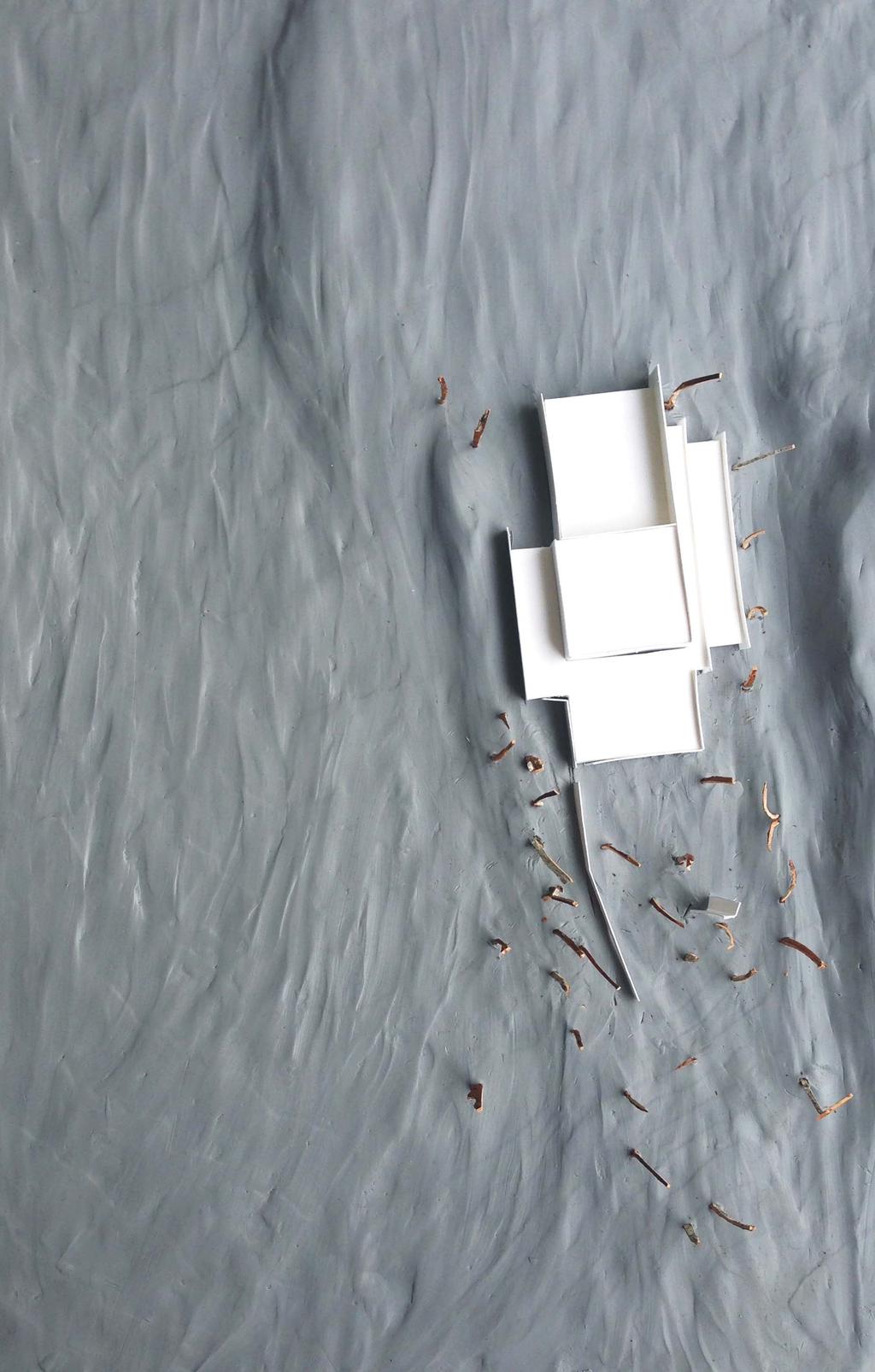

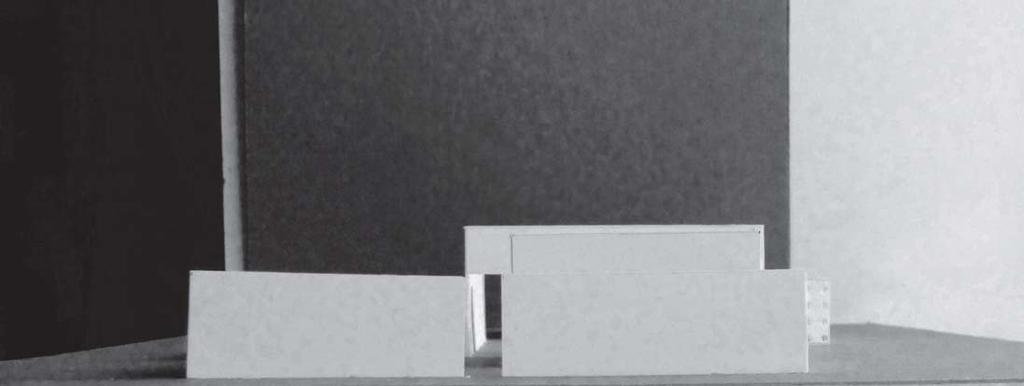

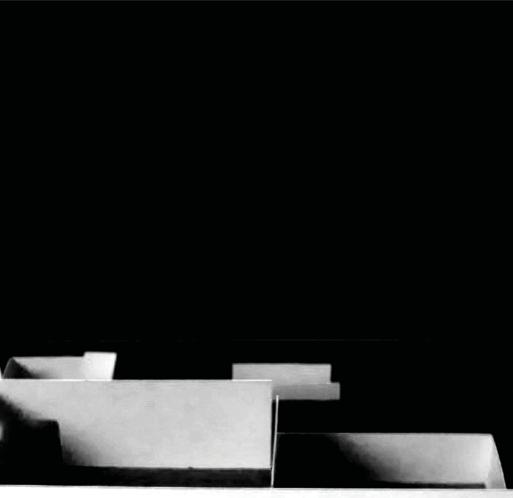

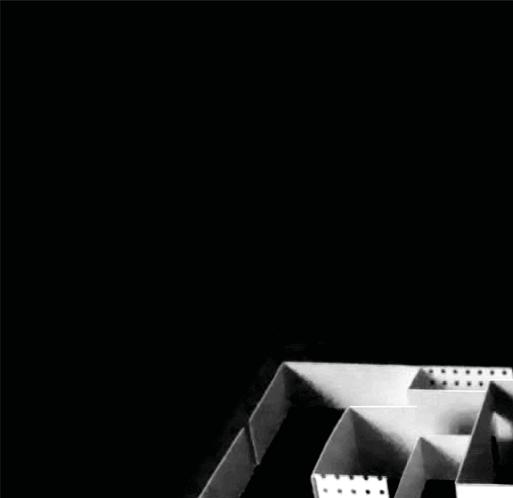

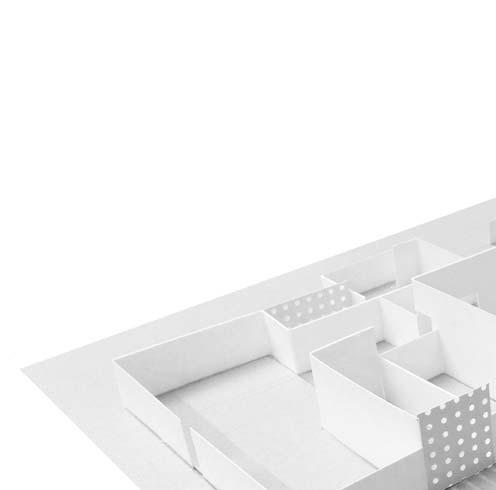

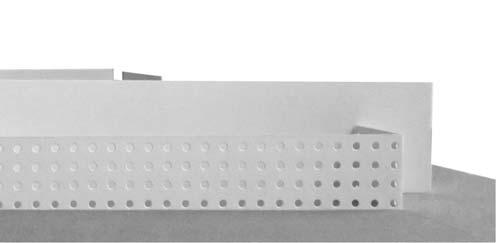

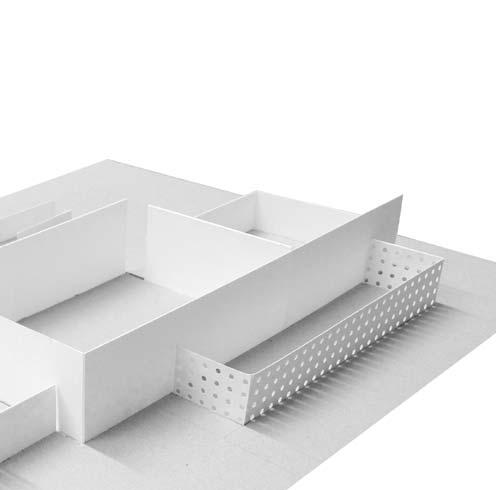

9 Modell och skissmodell er

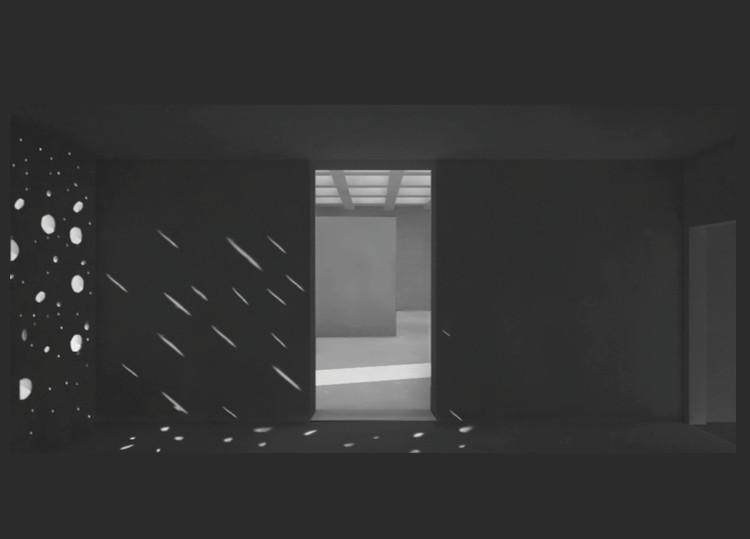

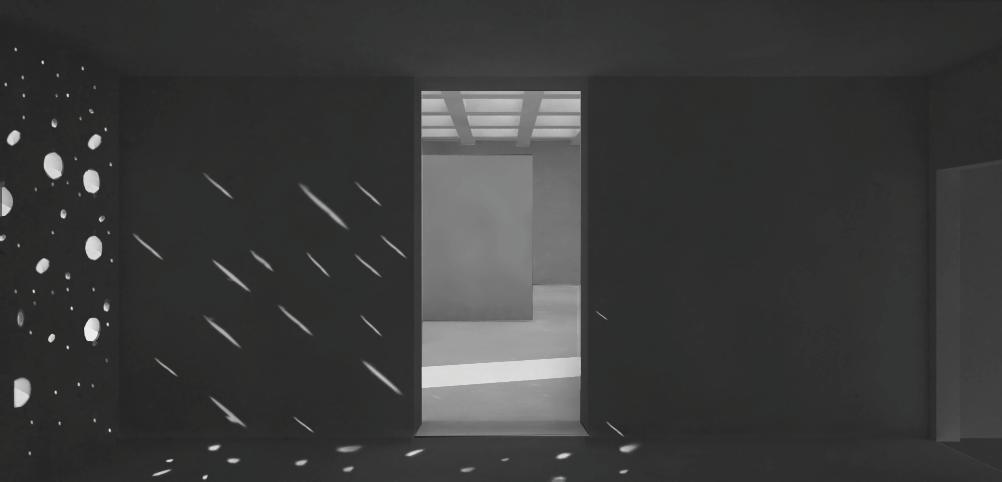

10 Interiörbild anhörigrum
