1 Hotell Mariefred Examensarbete Hotel Mariefred Degree Project Jim Hederus Handledare/ Supervisor Examinator/ Examiner Martin Öhman / Konrad Krupinski Erik Wingquist Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 17 juni 2015

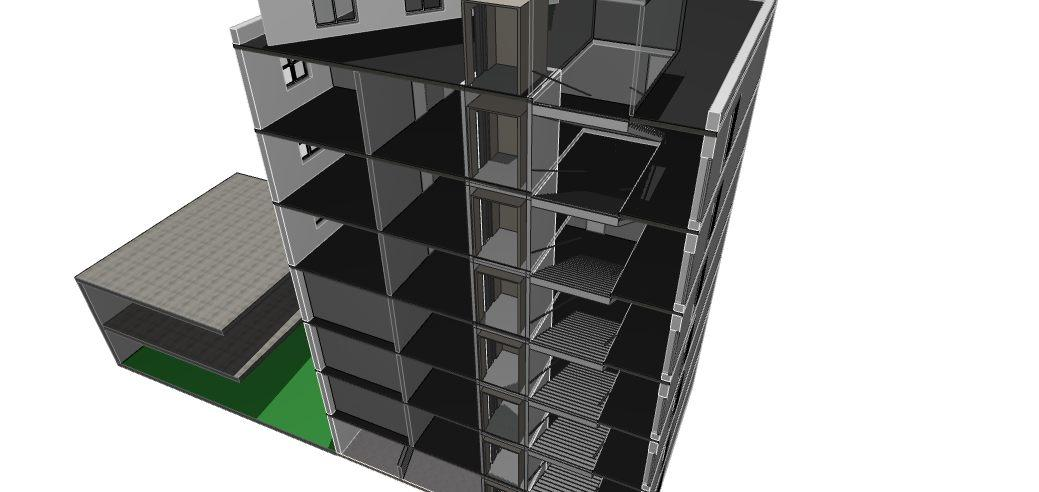

2 Axonometri av byggtekniska system

3 Hotell Mariefred Vad är projektets huvudidé? Projektets huvudidé är att återupprätta det tidigare nedbrunna Grafikens Hus i form av ett hotell med kombinerad utställningshall. Varför är det projektets huvudidé? Därför att man på så vis kan ta tillvara på Mariefreds kulturella och konstnärliga värden, inte minst stadens historia och stadsliv, och förena dessa med kommersiella syften. I hotellet kan man visa de utställningarna som av Grafikens Hus planerades för 2014, till exempel Carl Fredrik Reutersvärd eller Clay Ketter. I ateljéverkstäder kan workshops hållas. Hotellet kan genom kommunikation med besökare och utställningar ge uppmärksamhet åt och synliggöra Mariefreds kultur och historia, inte minst det rika kulturarv det närbelägna Gripsholms slott innehar. Platsen har fina utsiktsmöjligheter mot söder, med slottsparken och slottet i fonden. Mot norr går Storgatan som korsar Gripsholmsvägen. Intill Stationshuset ligger en fin plats med kvällssol i väster. Hur är organisationen av byggnadens program? På första våningen finns en lobby med reception, bar och lounge. Träningslokaler är placerade i ett av de övre våningsplanen. Högst upp är en takterrass belägen. Allmänna utrymmen, personalutrymmen och administration är belägna på plan 1. Servicerum finns belägna på respektive plan i närhet till exempelrummen. Trappuppgången tillför ett ljusinsläpp till alla plan i hotellet. Från en terrass på plan 8 skapas fina utsiktsmöjligheter, runtom staden och framförallt mot vattnet och slottet. Arbetslokaler för konstnärer finns i en byggnad intill hotellet. Ovanpå dessa frigörs ytor för en utställningshall, en trapp leder upp till utställningshallen. Relationen till staden och slottet är även viktig i sammanhanget då hovet ofta agerat som mecenat för stadens kulturella värden, inte minst konstlivet. En silkesfabrik kunde till exempel startas på talet efter ett brev från konung Karl IX om införande av skattebefrielse. Idag är det andra värden som styr. Arkitekturen och konsten kan i detta projekt gå hand i hand. Ett nytt hotell kan skapa ökad attraktivitet åt staden och ge de kulturella och konstnärliga rikedomar som försvann med branden en chans till återupprättelse. Förutsättningar för detta kan skapas med ateljéverkstäder och en utställningshall i anslutning till hotellet. Hotellet kommer att fungera kulturellt på så sätt att utställningshallen skapar en mötespunkt/sevärdhet för konstnärer liksom besökare i staden. Residenser för konstnärer tillgodogörs i en del av hotellet. Hotellet kan ersätta Grafikens hus på så sätt att dess utställningar och workshops kan hållas i den intilliggande byggnaden. Hur är byggnadens relation till den omgivande miljön i termer ute/inne? Det är till största del trevåningshus runtomkring platsen. I närheten ligger också en slottspaviljong. Det är en relativt öppen plats runtomkring. Naturen vid platsen är begränsad. Flera trädkantade stråk går ner mot slottet och Mälaren. På platsen finns björkar och andra lövträd. Nära beläget finns Gripsholms golfklubb med varierad natur. Man kommer huvudsakligen från Mariefred busstation belägen en kilometer från platsen. Från hotellet kan man ta sig vidare ner mot slottsparken, och ner till vattnet. Referens Sigurd Lewerentz Riksförsäkringsanstalten / ,70 8 Plan 8 +18,60 7 Plan 7 +15,50 6 Plan 6 +12,40 5 Plan 5

4

5

6 6,5 m 21,7 m 6,8 m Situationsplan 1:400

7 Café Terrass 250 kvm 24 enkelrum för konstnärer à 17 kvm Fria utställningsytor 225 kvm Tvätt 2 sviter à 50 kvm Hotellrum Lobby Entrépersonal Sophant. 20 kvm 1 dubbelrum à 35 kvm Reception 28 kvm Godsmott. 40 kvm Bar/Lounge 100 kvm Parkering 150 kvm Ateljéverkstäder 150 kvm Magasin & förvaring konst 150 kvm Utställningshall 110 kvm Programanalys

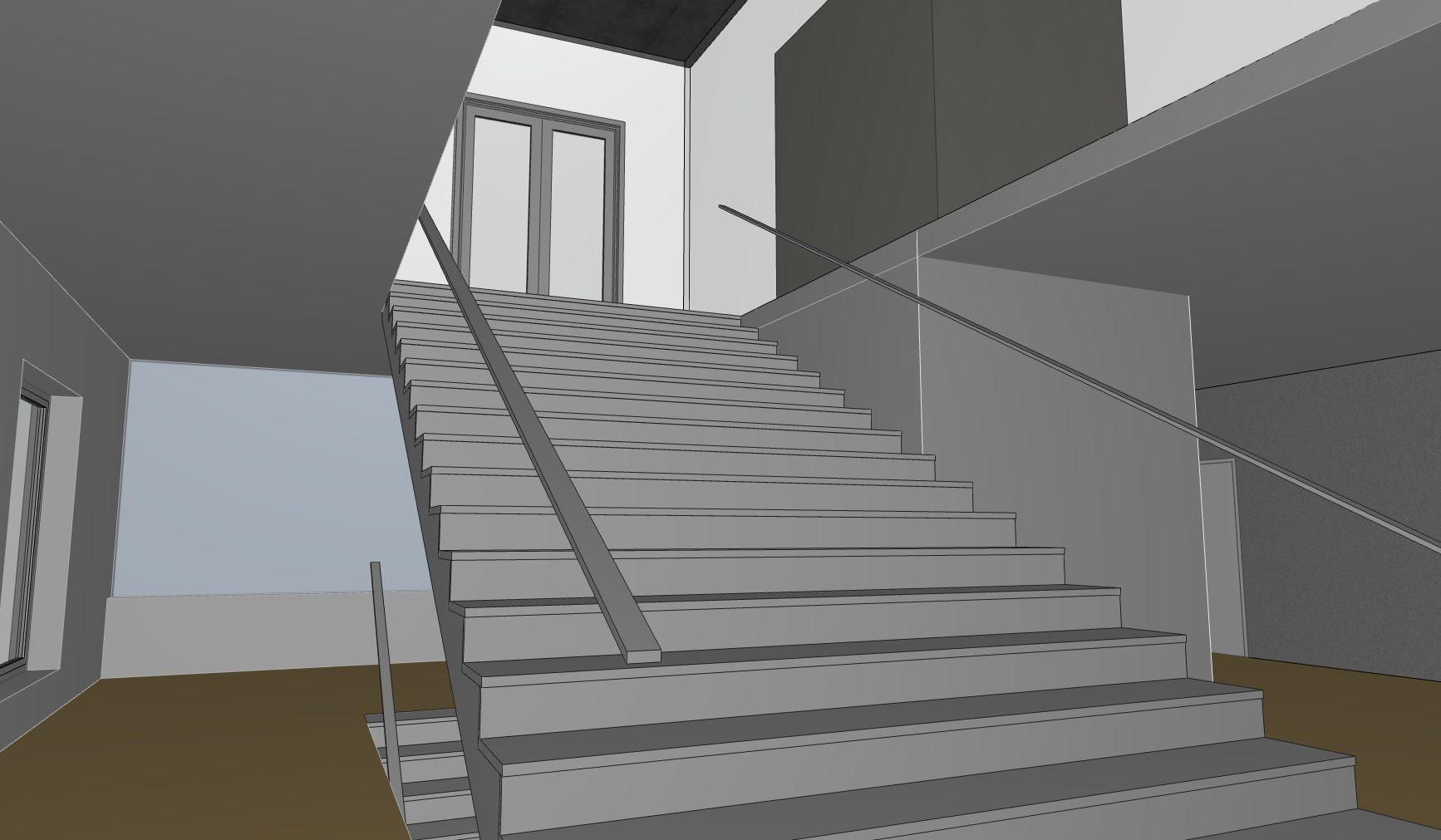

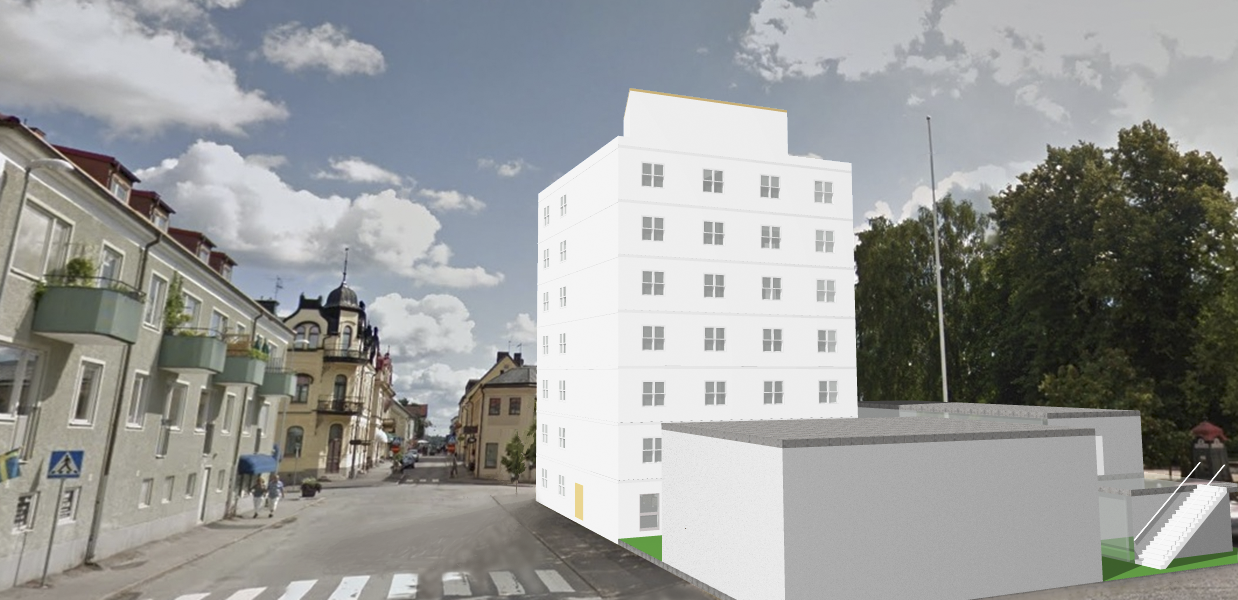

8 Gestaltning När man närmar sig byggnaden från väst, på Storgatan, så möts man av en vit fasad samt en lägre byggnad avsedd för parkering och förvaring av konst. När man stiger in i lobbyn från huvudentrén belägen på Storgatan möts man av en reception på vänster sida och en lounge i byggnadens sydvästra hörn. Rummet är öppet och ljus faller in via trappa och panoramafönster på våning 4,5,6 och 7. Golvet i entrén är i marmor. Väggarnas material är av putsad betongyta. Via trappa eller hiss kan man ta sig upp till enkelrummen i huvudsak avsedda för konstnärer, ett dubbelrum och de två sviterna på våning 6 och 7. Vid trappuppgången finns fria ytor avsedda för utställning av konst. Teknik och konstruktionsprincip De två lägre byggnaderna är gjorda i betong, glas och stål. Stålbalkar bär upp våningarna i respektive byggnad. Bjälklaget är gjort av kasettdäck i betong. Glaspartierna i utställningshallen är fästa i metallkonstruktioner gjutna i takets/väggens betongväggar. I utställningshallen är innerväggarna av spontad panel. Ateljéverkstäderna och utställningshallen har sandwichväggar med 15 centimeter betong, 10 centimeter isolering och 15 centimeter betong. Väggpartierna söderut mot parken är av glas. I ateljéverkstadens tak går en stålbjälke som bär upp utställningshallens golv. Utställningshallens tak består av stål, råspont och falsad plåt.

9 Diagram rörelse

10

11

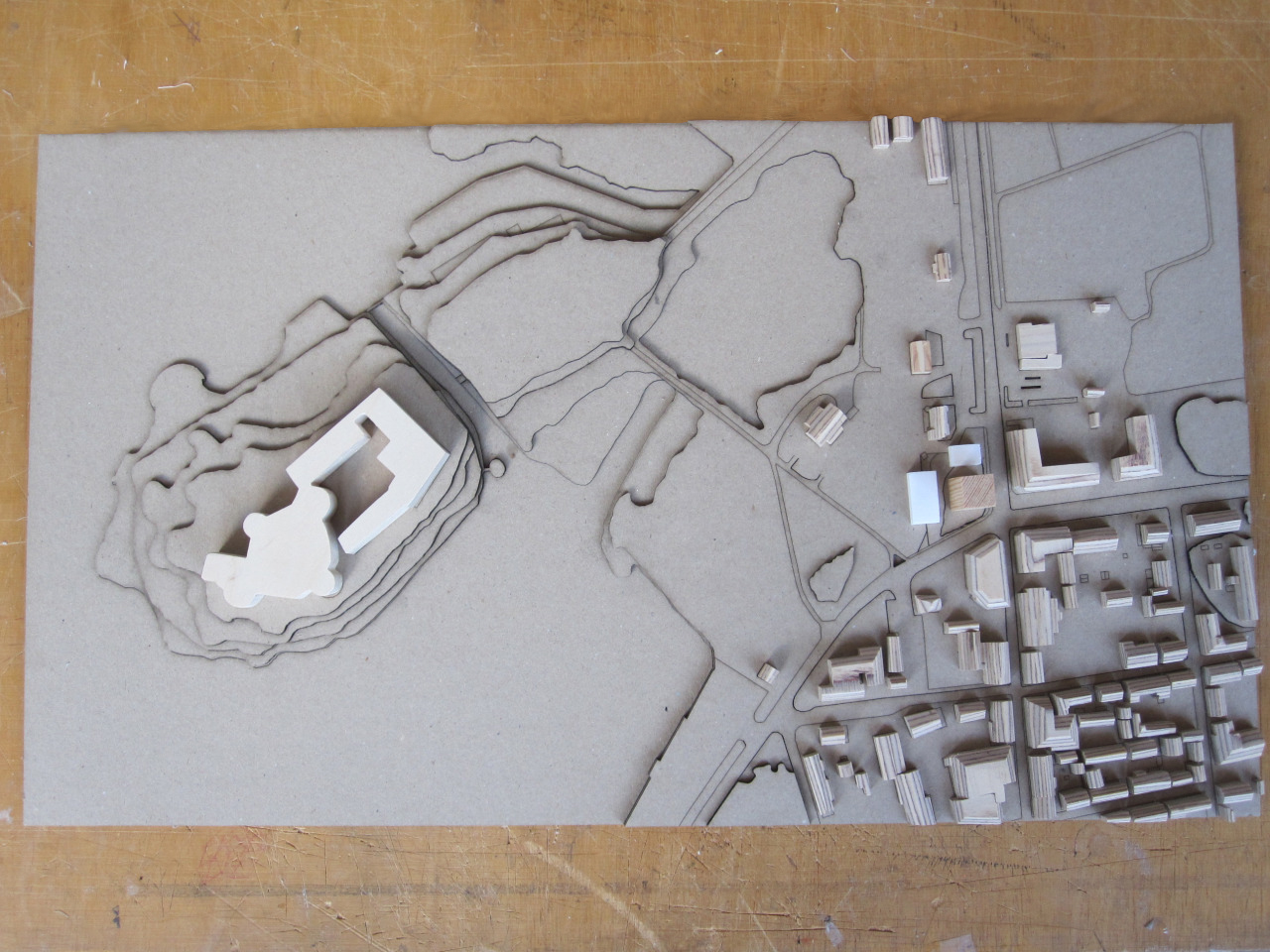

12 Modell 1:1000

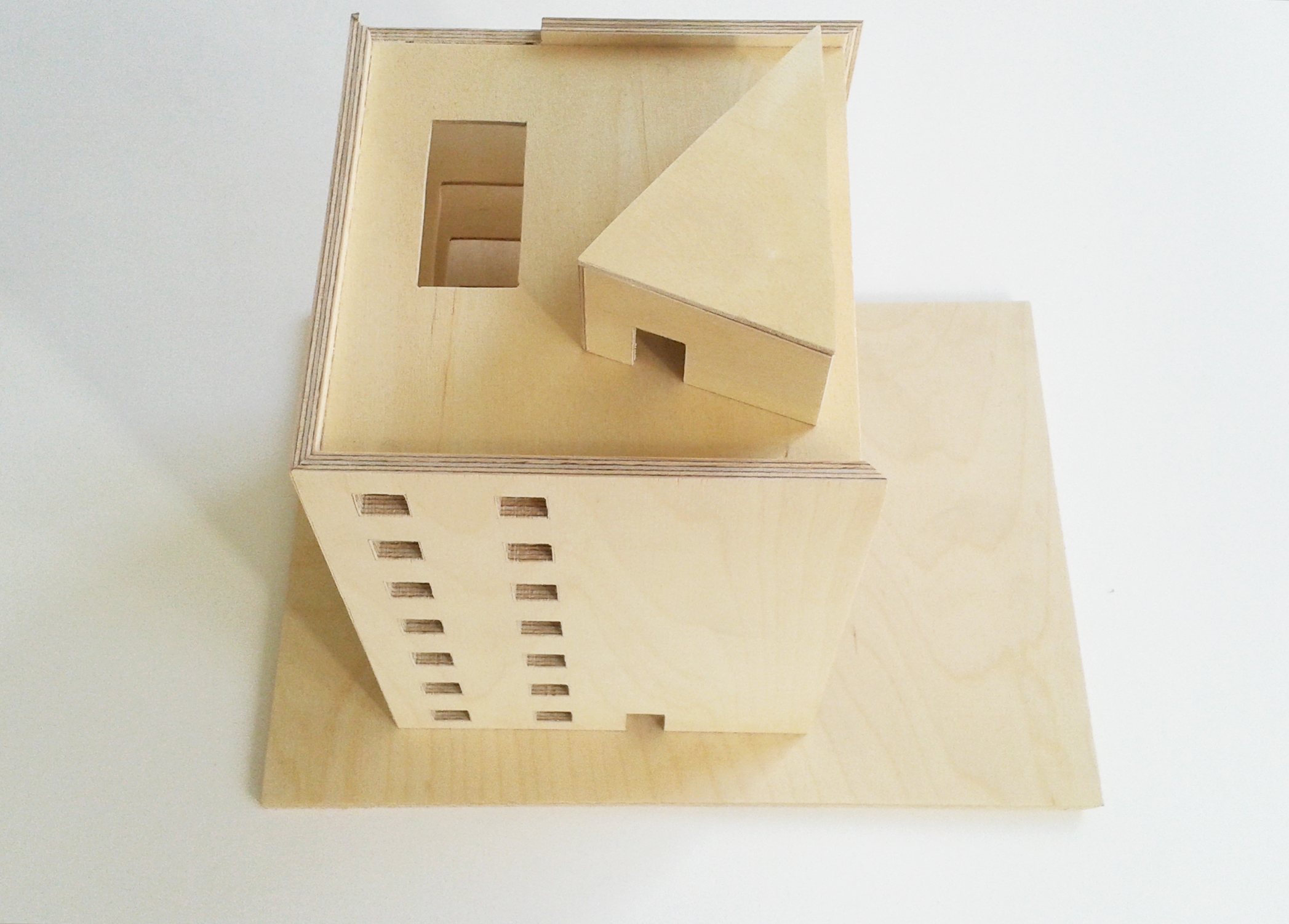

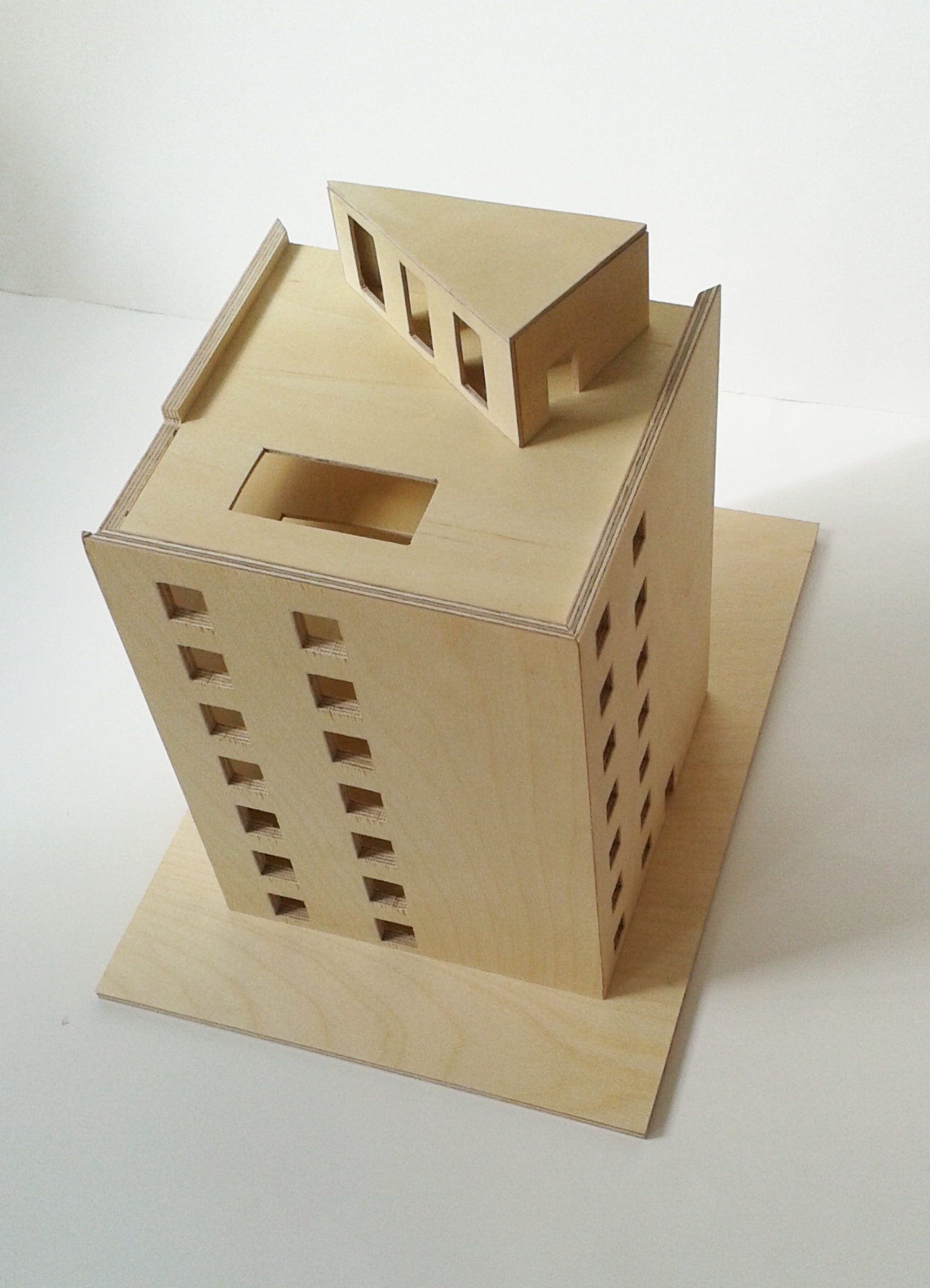

13 Modell 1:100
