1 Magnus Josefsson Handledare/ Rickard Riesenfeld/Lisa Deurell Supervisor Examinator/ Erik Wingquist Examiner Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 01 juni 2015 Dröj kvar i nuet Linger in the moment

2 Dröj kvar i nuet Krematorium Kandidatarbete KTH 2015 Magnus Josefsson Studio 5

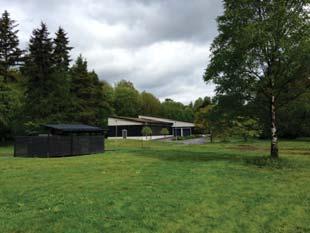

3 v. Hagav. Intro Du behöver inte resa utomlands, du behöver inte ha vackra kläder. Du behöver inte umgås med främmande människor. Du behöver inte uppleva solnedgången eller folkmyllret på någon basar i ett varmt land. Du behöver inte ha en underbar lägenhet på en attraktiv adress. Du kan bestiga ett berg, eller hur många du vill. Skaffa dig en proper utbildning. Åka helikopter över en vulkan som har utbrott. Jaga ekonomiska fördelar eller vara häftigast på Stureplan en kväll. Jag har suttit i TV4 s morgonsoffa och pratat om min musik och försökt vara intressant. Jag har turnerat i mängde av länder och haft fans som följt mig vart jag än gått. Jag har varit arbetslös i Malmö och väntat på pengar från Försäkringskassan. Den materiella världen är begränsad. Men du behöver inte ens resa dig för att uppleva det stora i nuet. Här citerar jag konstnären Ingemar Lööf: Det stora i livet kommer till den som vågar dröja i nuet. Att våga vända sig innåt och inte gripa efter det materiella. Att följa din sorgs tankebana och inte fly bort i visuell distraktion. Du, precis som jag, har många svar inom dig. Vi vet mer än vi tror och vi är mer än vi vet. Jag har haft slutenhet som frågeställning eller ledord inför mitt kandidatprojekt. Kan man hjälpa människor i sorg genom att leda dem mot sig själva? Jag har gjort ett experiment under kandidatprojektet för att närma mig mina egnafrågeställningar. Under de här månaderna har jag haft förbud för smartphoneanvändning när jag åker kollektivt. Det har alltså blivit ca 5 timmar nedkoppling i veckan. Man blir uppmärksam på saker. Man ser hur alla andra skyndar att fylla sitt medvetande, med vad de nu fyller det med. Platsen Platsen vi fick tilldelad var Norra begravningsplatsen i Solna kommun, men förvaltad av Stockholms stad. Detta är en av Stockholms största begravningsplatser och här byggdes ett av de första krematorierna i Sverige i modern tid. Norra krematoriet som det hette är nu kapell i stället. Det finns också en judisk och en katolsk begravningsplats på Norra Begravningsplatsen. Vår avgränsning var kyrkogårdens nordvästra hörn. I väst finns industriområde och flerbostadshus, i öst E4 och i norr bostadsområde med dagis etc, i söder begravningsplatsen.. Norra Kapellet 1: :2000 Bilder från platsen

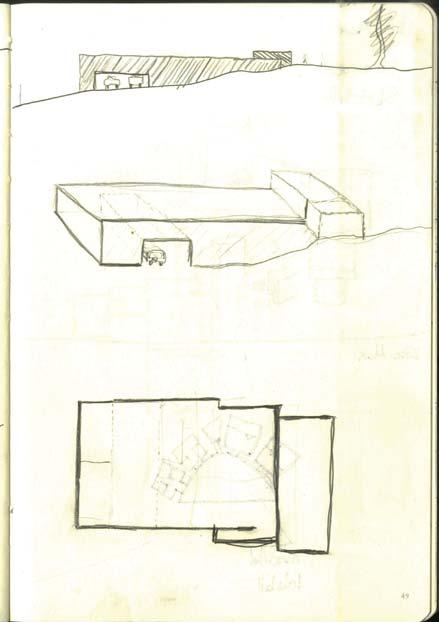

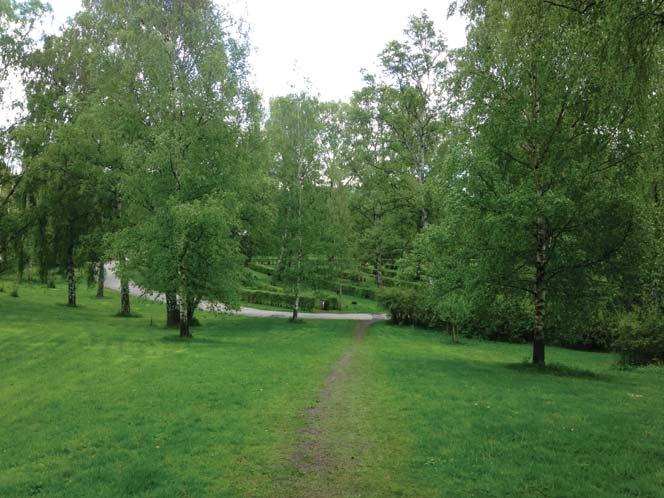

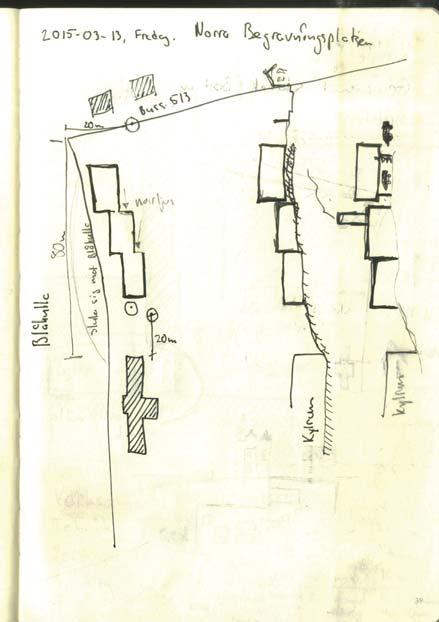

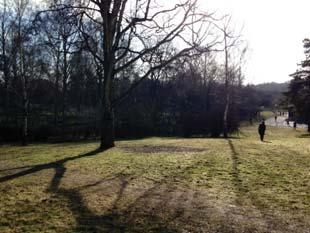

4 Landskapsmodell Jag kände tidigt att jag ville jobba i det absoluta hörne i nrordväst. Det är den högsta punkten och utsikten är vacker. Jag skissade och jobbade med förslaget fram till den första delgenomgången i mars. Delgenomgången blev en mardröm, jag insåg att jag inte hade något att bygga vidare på. Jag hade svårt att sätta ord på vad jag befann mig, rent processmässigt. Så efter de tre veckorna började jag om helt på nytt. Jag lärde mig mycket av processen där, att trots att jag strök allt jag hade gjort så kunde jag bära med mig mina undersökningar av platsen jag gjort tidigare. Jag hade börjat lära känna platsen. Jag undersökte terrängen. Jag kollade in omgivningen. Jag började att arbeta med programmet. Programpusslet tog väldigt mycke tid och jag ville hitta en naturlig väg för kistan, på så vis skulle de som arbetar i krematoriet också få en naturlig process. Jag försökte uppmärksamma mig på rörelser på platsen men också i programmet. Här är undersökningar av platsen i diagram. Skisser för den första platsen jag valden. Höjdkurvor Befintliga byggnader Vägar

5 Viktiga ord i projektet har varit: - Slutenhet - Rörelse - Användning - Värdighet - Möte (att möta sina rädslor) - Värme Viktiga redskap för mig i projektet har varit: - Skissa för hand - Besöka platsen - Sketchup - Modellbygge - Referenser Genom att jag hittade ett system för konstruktionen, kunde jag bygga upp en för mig giltig gramatik hur byggnade fick uttrycka sig i gestaltningsprocessen. Jag ville arbeta med trä för att det är ett av de mer naturliga materialen jag kan tänka mig. Man kan uppfatta att ett träd växer, man följer det år ut och år in. Man fäller det, det får en ny användning. Precis som vårt medvetande när det lämnar denna kropp som vi har. Döden är bara ett avslut på det tillstånd vi nu befinner oss i som vi kallar liv. Jag har försökt att arbeta mycket i plan för att hitta rytmen i programmet. Detta har lett till tre entréer, där byggnaden vänder sig till var och en av grupperna efter deras behov. Jag har försökt att titta närmare på de som ska använda min byggnad. Jag har definierat tre huvudkategorier; de som arbetar i krematoriet, de som levererar kistorna (begravningsentreprenörerna) och de som besöker det för att ta avsked eller för urnutlämning. Kistans väg Program- och planpussel Arbetarnas rörelse till och från byggnaden Besökarnas rörelse

6 Tidig modell av ugnshall Sketchup blev ett nytt verktyg för mig i denna process. Här ser vi byggnades bärande konstruktion. Konstruktionen blev en gramatik och ett förhållningssätt hur jag kunde jobba med gestaltning. Sateliten Situationsplan 1:800

7 Analys över byggnades pelare och balkar, bärande/buret. Skiss från ugnshall Situation och takplan 1:400

8 A B B Entré begravningsent. 2 - Mottagningshall, kista 3 - Entré arbetare 4 - Kontrollrum 5 - Urnförvaring 6 - Efterbehandling 7 - Chefens rum 8 - Expedition 9 - Entré besökare 10 - Alternativt kapell 11 - Anhörigrum/Kapell 12 - Ackumulatorer 13 - Kylmaskiner 14 - Dieselagregat 15 - Garage, elbil 16 - Städrum 17 - Förråd 15 A 1:100

9 Sektion AA 1:100

10 Sektion BB 1:100

11 Fasad Öst 1:100

12 Fasad Norr 1:100

13 Fasad Väst 1:100

14 Fasad Syd 1:100

15 Krematorium Limträstomme med plåttak och spånfasad. Vi ser ett uterum för fläktmaskiner till vänster och den isolerade ugnshallen till höger. Plåt Spont och luftspalt Vattentätt skickt XPS Läkt Plastfolie Plywood Magnus Josefsson Arkitektur Åk3, Studio 5 Spånfasad Spont Vindskiva Vertikal regel Mineralull Ångspärr Plywoodskiva Makadam XPS Betong 1:20

16 Här är en vy från Sateliten. Sateliten är ett betongdäck uppe på höjden i nordvästa hörnet. Dit kan man gå tillbaka för att minnas en kremering eller ett avsked. Man sitter på ca hundra meters avstånd och kan titta ut över krematoriet. Kanske sätter man sig här för att njuta av grönskan. Kanske vill man komma tillbaka och minnas. Kanske vill man bara sätta sig ner och glömma bort sig själv en stund. Detalj fönster i ugnshall, ljuset sköljer runt limträpelarna. 1:20 Plan teknikvåning 1:400 Referenser Skiss på infästning limträbalk Rendering spånfasad Limnologen, Växjö Alvar Aalto, Sporthall Helsingfors Skisser på konstruktion Fasader från industriområdet Sean Godsell - Woodleigh school

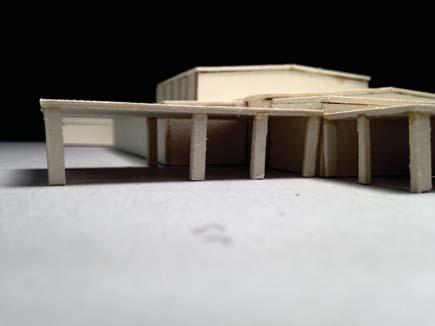

17 Modell 1:200 Modell 1:200 Modell 1:200 Kapellet sluter sig från omvärlden Kapellmodell 1:50 Ugnshall och konstruktionsmodell 1:50
