1 Länken The Link David Larsson Handledare/ Supervisor Examinator/ Examiner Ibb Berglund, Carl Wärn Jesús Azpeitia Seron Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 24 maj 2013

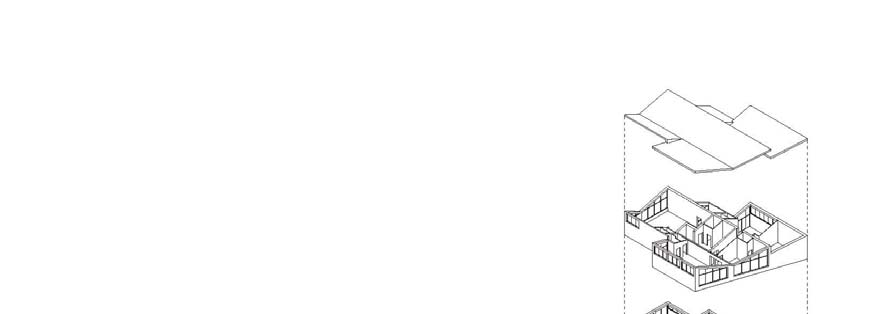

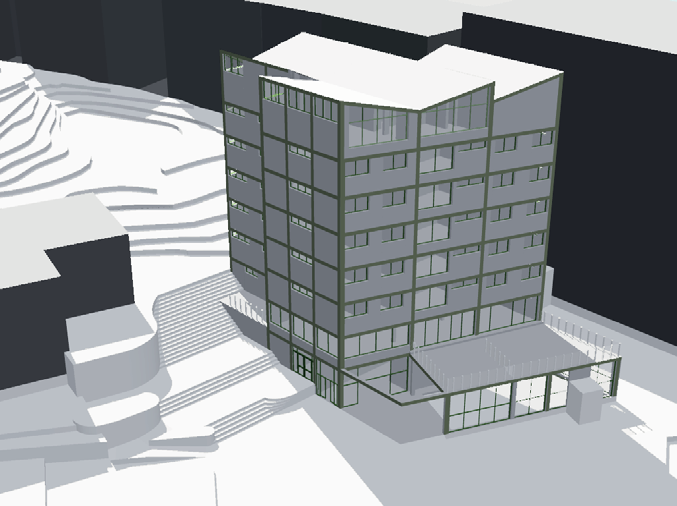

2 Urban Buidling - Länken 12 Platsen Tunnelbanestationen Stadshagen med uppgång mot Mariedalsvägen befinner sig som ett möte mellan många platser. Vi möts av parker, en framför och en bakom sett från tunnelbanans utgång. Ett stenkast härifrån har vi Stadshagens idrottsplats i öst, Nybyggda området kring Hornsbergs Strand i väst, kolonilotter i norr, arlbergs slott för den som går ännu en bit norrut, men framförallt mötet och länken mellan parkerna, området och tunnelbanan. Utan tunnelbanan skulle platsen förlora stor del av den aktivitet som här råder. Min uppgift: Att förtydliga länken mellan tunnelbanan och platsen. Sankt Göransgatan 19 Mariedalsvägen Inspiration Tunnelbanestationen har två typer av utsmyckningar som jag hämtat inspiration ifrån gjorde Lasse Lindqvist 6 stycker tavlor med idrottsmotiv på veckad plåt med inspiration från Stadshagens idrottsplats. Den andra av Mikael Göransson gjordes 2003 uppe vid spärrarna vid vår uppgång. Göransson har genom en typ av cementmosaik gjort en vägg med en skugga av ett skogslandskap. Warfvinges väg Sankt Göransgatan Länkarna Jag låter mötet mellan tunnelbanan och byggnaden bli ett gym som relaterar till konsten i tunnelbanan och idrottsplatsen en bit längs med Sankt Göransgatan. Gymmet fortsätter ut i parken och således skapas en länk mellan park och byggnad. Detta tillsammans med den trappa som fortsättningsvis knyter samman park och tunnelbana. I mötet mellan parken och tunnelbanan hamnar ingången till bostadsdelen. onstruktionen fortsätter att relatera till tunnelbanan. Byggnaden bärs av balkar och pelare i betong och får en putsad fasad som låter sig avslöja sin underliggande konstruktion. Att dra in byggnaden från gatan förtydligar tunnelbanan ytterligare och vi låser upp för utomhusaktivitet ovanför Fasaden går i ljusgrå puts som ramas in av ett grågrönt rutnät. Syftet är att färgerna ska uppfattas behagliga. Vi vill göra mötet mellan parkens gröna delar och tunnelbanans råa betongstruktur mindre skarp. Fönster- och dörrkarmar ges en starkare grön färg som markerar öppningar i fasad. Skala 1:

3 N Skala 1:800

4 Gemensamma ytor Den högst belägna våningen ger god utsikt mot båda parkerna. De högt sittande fönstren ger ljus och möjligheten till att använda väggarna till utsällnig ect. Här finner vi två lokaler de boande kan hyra samt två som fungerar som bland annat konferenslokal eller kursrum. Här finns även möjlighet till att laga mat. A. Fritidsrum med köksdel. 24,5 kvm Ett litet fritidsrum som kan hyras av de boende för mindra aktiviteter som filmvisning, kalas eller klubbmöten. Denna del kan öppnas upp mot onferenslokal Öst och blir då en del av den. Personer som hyr onferenslokal Öst kan välja att hyra den med eller utan Fritidsrummet men får då inget kök till förfogande. B. onferenslokal Öst. 57,5 kvm Lokal som kan hyras för konferens, kurs, konst eller fest. Fritidsrummet kan hyras tillsammans för tillgång till kök. C. onferenslokal Syd. 89 kvm Lokal som kan hyras för konferens, kurs, konst eller fest. D. Biorum. 61 kvm Denna del går att hyra av de boende för filmvisning eller fest. E. Förråd. Ett litet förråd för stolar, bord och belysning. Gymmet och tvättstuga I detta plan upptar gymmet större delen av programmet. En liten del har lämnats till tvättstuga (A) för boende. Vi har även en ingång till gymmet för personal de som tagit bilen till jobbet. Gymmet består av ett personalrum (B) med litet kök och separata duschar för män och kvinnor. Delen närmast personalrummet är en utgång till en rökruta för personal (C). De stora maskinerna är längst in i gymmet (D) och håller en lägre offentlig profil än t.ex. lösvikts delen (E) som är placerad i mitten av gymmet. Cykel och rodd finner vi direkt upp för trappen (F). Två utomhus finns.en ligger belägen ut mot gatan direkt ovanför nergången till tunnelbanan (G) samt en in mot parken mellan husen (H). De som vill gymma utomhus men inte så offentligt väljer den som vetter mot söder och de som inte är rädda för att visa sina muskler väljer en norra mot vägen. Entré Tunnalbana, gym och bostad Entréplan betsår av både privata och offentliga rum. Den södra delen (A) ligger här under mark och här finner vi förråd för de boende. En del av frummet kommer fungera som en plats där man kan lägga saker man vill skänkabort. Om inte, så slängs allt efter 2 veckor. Entrén till bostadsdelen ligger även här. Genom att ha enttrén en bit in från gatan får vi ett lugnare möte mellan staden och bostaden. Den andra delen (B) består av entrén till gymmet. Direkt när man kommer upp från tunnelbanan (C) finner man gymmet till höger. Receptionen är riktad så personalen alltid kan se ut. Gående kan även se att aktivitet råder. I detta plan har vi omklädningsrum och en del som kan användas som fik. Trappen upp består av en hiss som kan ta rörelsehindrade upp till redskap och maskiner. C B C B C B A D A E A A H E B D D F C G Takdetalj Skala 1:40 2 Plåt 20 Spont 20 luftspalt 300 löpande limträbalk & Isolering (Cellplast) 22 Luftspalt, glespanel Ångspärr 20 gipsskiva Bostaden 20 Hyreslägenheter. Huvudsakligen riktade mot parkerna i norr och söder. Öppen planyta för kök, vardagsrum och kontorsdel skapar sammanhållning i familjen. Sovrummens placering i norr skapar svalare miljö och lättare sömn. Genomgånde har utformningen gått mot att skapa så lite in integritet mellan andra lägenheter och afstigheter som möjligt. Boendedelen är placerad en bit in från gatunivån gör den mer privat. De högt belägna fönstren i väst och öst ger ljus till rummen utan att skapa direkt inblick från omkringliggande fastigheter. A. 1 rum med öppen köksdel. 32,5 kvm. Lägenhet för 1-2 personer. En liten lägenhet som ger stor utsikt mot parken i norr. Ensamboende har större behov av gemenskap, liv och rörelse och vyn ner mot gatan kan komma att tillfredställa detta behov. B. 3 rum med öppen köksdel. 58,5 kvm. Den öppna delen har utsikt mot söder medan sovrummen är placerade i norr. C. 3 rum med öppen köksdel. 72,8 kvm. Den öppna delen riktad mot söder. Sovrummen placerade i öst. D. 3 rum och kök. 77 kvm. ök, vardagsrum och balkong placerade i söder. Sovrummen placerade i norr. Parken bakom oss fungerar som en genväg för personer som ska till eller från tunnelbanan. Trots att det finns en annan tunnelbaneuppgång i den riktningen som vore enklare att ta vandrar många ändå uppför berget genom parken. Jag vill behålla mötet mellan platserna och inte stänga någon av de riktningar som finns. Den trappa som gått ovanför tunnelbanan placeras brevid och får en bredare och mer lätt tillgängligt utseende. Gången ner öppnas upp på sidorna med glasade fasader som gör att vi ser tunnelbanan från vilket håll vi än kommer. Direkt i liv med gången skär vi bort väggen och får fri sikt rakt fram direkt när vi kommer upp. Ovanför finner vi två balkar som fortsätter ut från fasaden och möts en liten bit ut mot gatan. Sankt Göransgatan Befintlig Sankt Göransgatan oncept Utformningen av byggnaden kommer av de riktlinjer vi finner i plan. Jag ville maximera ytan att bygga på så gott det gick. Jag började med att dra parallella linjer 9 meter (brandskydd) från alla omkringliggande hus. Jag utgick även från tunnelbanan och mått baserade på betongpelare och dess lastbärandeförmåga. Utifrån dessa faktorer arbetade jag mig vidare och fick fram ett rutnät. Betongstomme Betongbalkar, limträbalkar i tak Limträbalkar i tak Balkong skala 1:100 Håldäck Betongpelare 300x300 med CC Garaget 11 parkeringsplatser finns till förfogande för de 20 lägenheter och gym som byggnaden har. Genom att språnga bort mer av berget skulle ytterliggare parkeringsplatser kunna placeras. Men med en tunnelbanestation precis under försöker jag hålla fokus på ett kollektivt resande. Vi ser att vi har trapp och hiss som går genom alla plan Skala 1:800 Skala 1:400

5 300 Betongbalk 13 Gipsskiva 12 Plywood 108 Regelstomme, ljudisolering 34 Luftspalt 108 Regelstomme, ljudisolering 12 Plywood 13 Gipsskiva Plåt 20 Puts 180 Isolering (Cellplast) 200 Lättbetongblock 2 spackel 29 Lamellgolv Underlags foam 30 Pågjuten betong 200 Håldäck 50 Reglar, ljudisolering 10 Gipsskiva 300 Betongbalk

6 N Plan 0

7 N Förrådsutrymme Plan 1

8 N Plan 2

9 N F F F Plan 3-7 Skala 1:100

10 N F Plan 8 Plan 8

11 Sektion

12 Elevation norr och söder

13 Elevation väster

14 Elevation öster
