1 BRANDLARM Modern Teknologi och Design Icas Microcentral ucu Lättillgänglig Villor, Lägenheter, Fastigheter, Radhus. Lokal kontroll i bostaden. Avstängning/aktivering av anläggningen. Integrering mot:. KNX. Adresserbar brandcentral Smart och Enkelt. Automatiska funktioner. Självtest. Följsamhetsjustering. Felvarning. Anpassad kontroll/test för rörelsehindrade. Avancerad digital teknologi Icas AS Tel: 0789 salg@icas.no

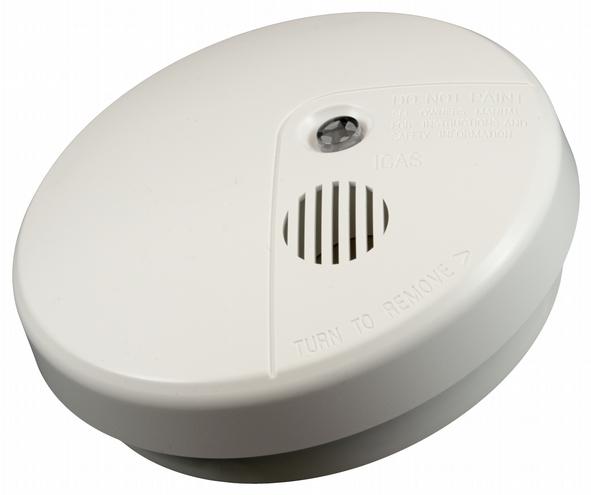

2 BRANDLARM Modern Teknologi och Design Branddetektor 00Idx: (x=o, I, T, OT) O:Optisk, I: Jonisk, T: Termisk, OT: Multi: optisk/termisk Microcentral ucu: Infällt eller på vägg ELNummer: 00ID 00IDO 00IDT 00IDOT 00Re Enr.009 Enr.0089 Enr.009 Enr.0090 Enr.009 Power m/backup upu: monterat i elskåp eller på vägg Enkel montering: Utrustningen är anpassad som infällt eller på vägg. trådar från Power upu till Microcentral ucu trådar från ucu till branddetektorer 00IDx. Max detektorer på systemet med 8 valfria sirener (8db) anslutna.(vid fler detektorer använd 00Re sockel och trådar) Drift Anpassad Tillgänglighet: Enkel drift och sirentest på detektorer samt övervakning med ljud och ljussignaler. All drift/kontroll från normal arbetshöjd. Aldrig mer stå på stol och sträcka sig mot taket. Panikknapp (manuell aktivering) som avställer tidfördröjningen på larmrelät. Fungerar endast när anläggningen är i larm. Avställer sirener i 0 min vid falsklarm, slår sedan på automatiskt. Egen kontroll av detektorer med manuell testknapp. Utgångar: utgång (max sirentid 0 min.) (/Nc/) som kan tidjusteras (sek, //9min). Felrelä (/Nc/) OC utgång som kopplas till vid larm. Säkerhet: Självkalibrerande känslighet. Flugor / damm i kammaren visas som gula blink. Loop & strömfel signaleras som fel. som aktiverats visas som fel. Modern batteri och laddningsteknik ger h backup. Laddningskretsen avbryter innan batteriet är för lågt och tål därför urladdning Integrering mot annan utrustning: Enkelt att integrera mot adresserbar brandvarning och KNX anläggningar. och kabelövervakning, batteri och power fel skickas till gemensam central. Vid externt larm från brandlarmcentral, används de lokal sirenerna i systemet.

3 Villa med Lägenheter och gemensamt larm.varje boenhet/lägenhet har eget lokalt system som också larmar den andra boenheten/lägenheten.. Larm i bostaden aktiverar larm i andra lägenheter och motsatt.. till den andra lägenheten kan tidfördröjas i sek///9min.. Avstängning av siren i 0 minuter lokalt (max sirentid 0 min).. Detektor som är i larm lyser fast rött. Detektor som har varit i larm blinkar rött.. När larmsignalen i detektorn slutar (detektorn är inte längre i larm) går larmrelä tillbaka till normalstatus.. En anläggning som har varit i larm håller kontakten (minne), och måste «reseta» med ett tryck på «Disable» Projektering: ucu upu = Microcentral komplett: trådar trådar Microcentralen ucu monteras vid ett central plats i huset. monteras i Elskåp eller i påväggsbox eller på ett passande sätt. Max detektorer sirener i ett system. Detektor m/integrerad siren 8db Typ 00IDx Installation som skall göras i en boenhet/lägenhet och en andra Lägenhet:. En anläggning installeras i en lägenhet och ytterligare en i den andra lägenheten. Dra trådar från strömenheten (upu) till microcentralen (ucu) i varje lägenhet.. Dra trådar från microcentralen(ucu) till branddetektorna.. Koppla till, Kortslut «J» med lask på upu och koppla till detektorer/sirener. Installation mellan Boenheten/Lägenheten och den andra Lägenheten :. Dra trådar mellan microcentralen (ucu) i varje lägenhet och koppla in. Infällt/Påvägg monteras i byggnad:. Microcentral (ucu) och detektorer (00Idx) är anpassat för standard väggbox.. Microcentral (ucu) kan levereras med egen anpassad påväggskappa.. Strömenheten (upu) kräver platser i elskåpet, eller i en standard påväggsboks. LGH LGH UPU Power UCUMicrocentral 9V 9V ucuupu, elnr IDI, Enr IDO,Enr IDT, Enr IDOT,Enr.0090 UPU Power UCUMicrocentral Sir Sir En anläggning: 9V 9V Sir Sir 0k 0k 00Idx 00Idx k Max stk 00Idx detektorer m/8 inkopplade sirener. önskas övervakning på detektor i grupp, kopplas in på och ut från.på detektorn 00Idx 00Idx k Max stk 00Idx detektorer m/8 tilkopplade sirener.

4 Lägenheter med gemensam brandcentral Varje lägenhet har eget lokalt system, som också varnar till gemensam central och till de andra lägenheterna. mot gemensam central kan tidfördröjas i sek///9min. Larm till gemensam central kan aktivera alla sirener som finns lokalt i lägenheterna. Loop fel, borttagning av detektorer och sirener samt avaktivering visas/ varnas som fel till gemensam central. Om larmsignal tystnar (detektor är inte längre i larm) går larmrelä tiillbaka till normalstatus. En anläggning som har varit i larm håller kontakten (minne), och måste «återställa» med ett tryck på «Disable» Projektering: Lägenhet: upu ucu 00IDx trådar Max detektorer sirener i en lägenhet. trådar Detektor m/integrerat siren 8db Typ 00IDx monteras i Elskåp eller i påväggsbox eller på passande ställe. Microcentral ucu Montera på central plats i lägenheten. trådar I/O modul Adresserbarcentral Inn: larm Inn: Fel Ut: Brandcentral Gemensam Flertrådig/busskabel Anläggning i lägenhet: ucuupu, elnr 009 I/Omodul 00IDI, Enr IDO,Enr IDT, Enr IDOT,Enr.0090 Gemensam Brandcentral: x adresserbar central sirener detektorer Installation som skall göras i varje Lägenhet:. Dra trådar från strömenheten (upu) till microcentralen (ucu).. Dra trådar från microcentralen til branddetektorerna.. Koppla till trådar mot I/Omodulen.. Koppla til, Kortslut «J» med lask på upu och koppla till detektorer och siren. Installation mellan Lägenhet och Gemensam Brandcentral:. Rekommenderas att dra kabel från I/Omodul till brandcentralen och koppla till kabel. Infällt/Påvägg montering i Lägenhet:. Microcentral (ucu) och detektorer (00Idx) är anpassad för standard väggbox.. Microcentral(uCU) kan levereras med egen anpassad påväggskappa.. Powerenhet (upu) kräver platser i elskåpet, eller i en standard påväggsbox. Lägenhet i fastighet I/O UPU Power 9V 9V ucu Microcentral Felrelä Nc Felrelä ing Larm ing. I/Omodul Nc Sir Sir utg. 00Idx Gemensam Brandcentral Brandcentral i allmän lokal Central, konventionell eller adresserbar Branddetektorer Manuell rapportering er önskas inte overvakning av detektor i grupp, kopplas in/ut på eller.på detektorn 00Idx k Max stk 00Idx detektorer m/8 kopplade sirener.

5 Radhus med lokalt och gemensamt larm Varje boenhet har ett eget lokalt system som också larmar dom andra boenheterna. Larm i en godtycklig boenhet larmar efter en viss fördröjning även de andra boenheterna och vise versa. t mot de andra boenheterna kan tidsfördröjas i sek///9min. Avställ larm i 0 minuter lokalt «avställ larm» (max larmtid 0 min). Detektor som är i larm lyser fast rött. Detektor som har varit i larm blinkar rött. Vid avslutat larm lokalt (detektor är inte längre i larm) går larmrelät tillbaka till normalstatus. Ett system som har varit i larm har hållkontakt (minne), och skall «nollställas» med att trycka på «Disable» Prosjektering: ucu upu = Microcentral komplett: ar ar Max detektorer sirener i ett system. Microcentralen ucu monteras i en central plats i huset. monteras i Elskåp eller i väggdosa eller på ett passande sätt. Detektor m/integrerad siren 8db Typ 00IDx ELNummer Installation som bör göras i alla Boenheter:. Det skall installeras en anläggning varje boenhet.. Dra trådar från strömenheten (upu) till kontrollpanelen (ucu) i varje boenhet.. Dra trådar från kontollpanelen til branddetektorena.. Koppla till, Kortslut «J»på upu och koppla till detektorer och sirener. Installation mellan alla boenheter:. Dra minst trådar mellan kontrollpanelerna i varje boenhet och anslut. Infälld/Utan på liggande installation i byggnad:. Kontrollpanel (ucu) och detektorer (00Idx) är anpassad för standarddosa.. Kontrollpanel kan levereras med egen anpassad väggsockel.. Kraftenheten (upu) kräver platser i elskåpet, eller i en standard väggsockel. En stk anläggning: ucuupu Enr.009 UCUre8 00IDI Enr IDO Enr IDT Enr IDOT Enr.009 Bostad UPU Power 9V 9V ucurs8 L L Sir Sir Bostad 9V ucurs8 L Bostad UPU Power 9V L ucurs8 L Sir Sir L UPU Power 9V 9V Sir Sir 0k 0k 0k Bostad Kopplas alla likt 00Idx 00Idx 00Idx k Max stk 00IDx detektorer med 8 tillkopplade sirener. 00Idx k Max stk 00IDx detektorer med 8 tillkopplade sirener. 00Idx k Max stk 00IDx detektorer med 8 tillkopplade sirener.
