Sammanfoga vägmodeller i korsning

Transkript

1 2017/03/10 23:04 1/12 Sammanfoga vägmodeller i korsning Sammanfoga vägmodeller i korsning Underlag Vägmodell för primär- och sekundärväg som är anpassade till varann i både profil och sektion. Programmet beräknar korsningskurvorna R1-R3, R4-R6 Sätt sekundärvägen som aktiv vägmodell i projektet Gå in under Vägmodell/verktyg/sammanfoga vägmodeller i korsning

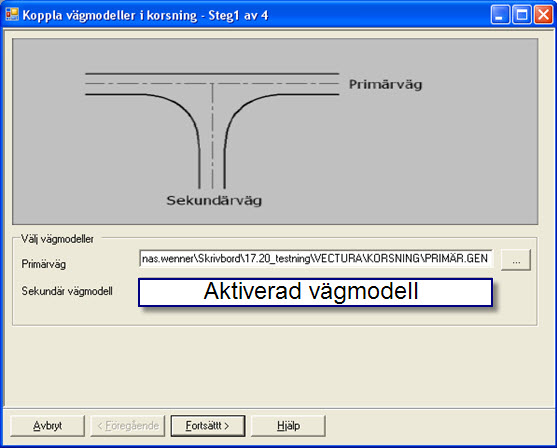

2 2017/03/10 23:04 2/12 Sammanfoga vägmodeller i korsning Välj vilken väg du skall ansluta till (Primärvägen) tryck fortsätt

3 2017/03/10 23:04 3/12 Sammanfoga vägmodeller i korsning Välj nu om det är första eller andra korsningpunkten mellan de 2 vägmodellerna. Funktionen klarar av att skapa 2 korsningar mellan vägmodellerna. Funktionen arbetar på så sätt att den skapar korsningskurvor mellan motsvarande vägytor i respektive vägmodell. I detta exempel har vi samma nummer på de vägytor som skall bindas samman. Funktionen söker efter vägytor inom en radie av 100 m från korsningpunkten vilket kan få till följd att andra ytor än de önskade kommer med i dialogen. I så fall kan man välja bort dem genom att välja (-) i rullgardinsmenyn för ytan.

4 2017/03/10 23:04 4/12 Sammanfoga vägmodeller i korsning Linjer skapas på höger/vänster sida av korsningen. Dessutom skapas en brytlinje som delar upp korsningen mellan de 2 vägmodellerna. Alla linjer lagras som ytavgräsningar i respektive vägmodell samt i terrängmodellen. Om man vill kan man ändra linjenamn och gruppnummer. Använd då [BILD]. Lägg sedan in korsningskurvorna. Funktionen hanterar inte klotoider. Om man vill använda linjer med klotioder får man skapa egna kantlinjer I steg 4 bestämmer man hur korsningskurvorna skall se ut. Det förslås automatiska radier i funktionen men dessa kan ändras så de passar in i den korsningen du vill beskriva. Radierna kan skrivas in med olika värden, med förhållanden eller med samma värde på alla radierna om du bara vill ha en radie genom korsningskurvan. Man väljer också om man vill att korsningskurvorna skall ha vertikalgeometri i form av bågar eller raklinjer. (Vertikalradier eller Raklinjer)

5 2017/03/10 23:04 5/12 Sammanfoga vägmodeller i korsning Efter detta så trycker man slutför och båda vägmodellerna räknas igenom med automatik.

6 2017/03/10 23:04 6/12 Sammanfoga vägmodeller i korsning Om man vill ändra något, tex radierna så startar man funktionen igen och kör igenom. Man får då frågan om man vill redigera eller ta bort tidigare korsningberäkning. Välj redigera då räknas vägmodellerna om igen och alla linjer etc tas bort. Sedan kan man gå in och ändra det man vill i korsningen. I detta fall radierna.

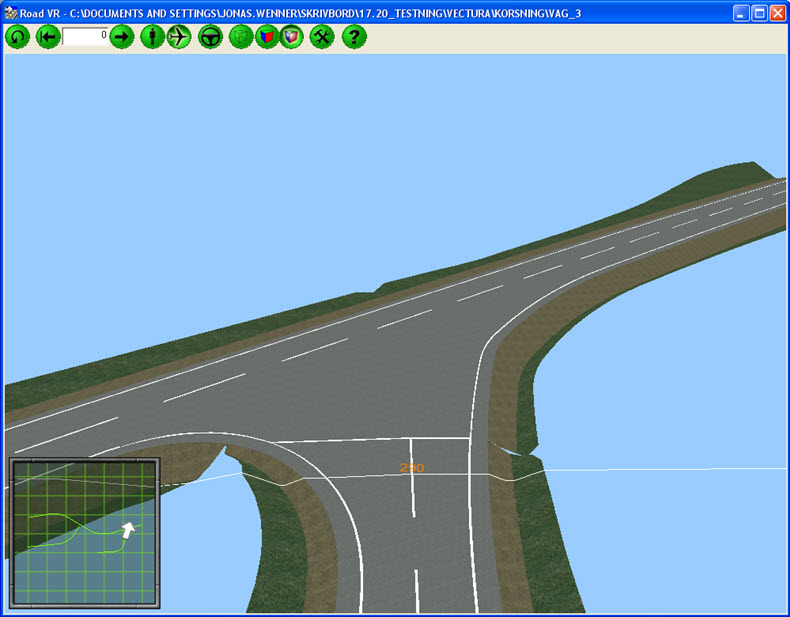

7 2017/03/10 23:04 7/12 Sammanfoga vägmodeller i korsning Räkna igenom igen och man ser följande.

8 2017/03/10 23:04 8/12 Sammanfoga vägmodeller i korsning I tvärsektionen ser det efter beräkningen ut så här med linjer som lagts till.

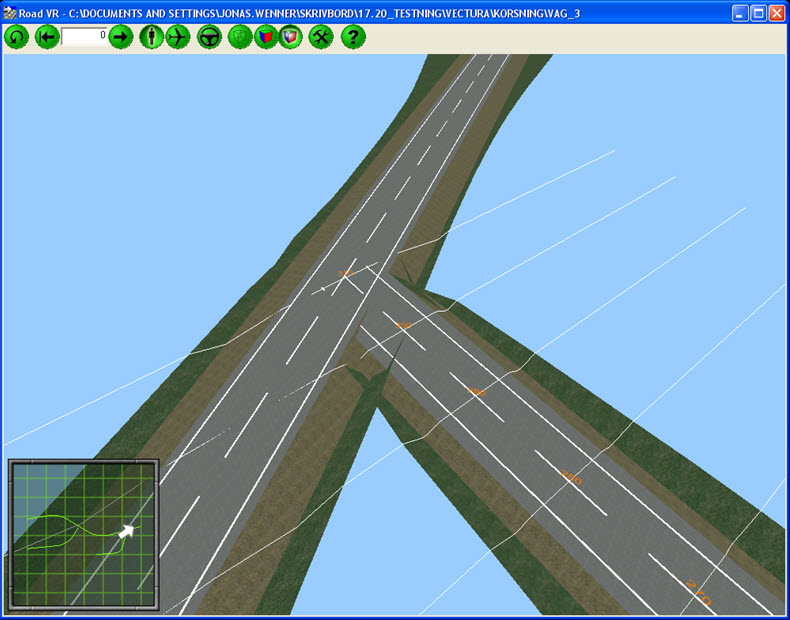

9 2017/03/10 23:04 9/12 Sammanfoga vägmodeller i korsning Studera också hur de skapade linjerna hamnar i vägytor och som avgränsning. Att tänka på: När man skall rita ut slänter från vägmodellen måste modellerna beräknas igen var för sig. Programmet lägger automatiskt in ett tätare beräkningsintervall genom korsningen. Detta är bra att veta då man använder funktionen rita plushöjder från vägmodell. Skarp anslutningsvinkel

10 2017/03/10 23:04 10/12 Sammanfoga vägmodeller i korsning

11 2017/03/10 23:04 11/12 Sammanfoga vägmodeller i korsning Egna linjer som korsningskurvor

12 2017/03/10 23:04 12/12 Sammanfoga vägmodeller i korsning Spara ner kantlinjerna för körfälten i terrängmodellen. Kör sedan korsningsfunktionen igen och gå till steg 3. På ytan 1.3 bockar vi ur rutan för ny linje. Välj sedan din egna kantlinje med [ ] och beräkna.
