1 Övningsassistenter: <David Sandegård, Vianova> <Jenny Johansson, Vianova> <Henrik Bergström, Vianova> Föredrag <Väg/VA >: < Mängder i Novapoint>

2 Mängder i Väg och VA Volymer och areor beräknas utgående från tvärsektion. Ex. jordschakt i en sektion beräknas som arean jordschakt i aktuell sektion*halva avståndet till sektionen innan+halva avståndet till sektionen efter.

3 Mängder i Väg och VA Volymer och areor beräknas utgående från tvärsektion. Ex. jordschakt i en sektion beräknas som arean jordschakt i aktuell sektion*halva avståndet till sektionen innan+halva avståndet till sektionen efter. Sektion 50: 1.676*(5+2.5)=12.57 Sektion Jord enl. sektion (tfm3)

4 Mängder i Väg och VA Alla volymer och areor beräknas och lagras i vägmodellens resultat, filen *.MAS.

5 Mängder i Väg och VA Alla volymer och areor beräknas och lagras i vägmodellens resultat, filen *.MAS.

6 Mängder i Väg och VA Alla volymer och areor beräknas och lagras i vägmodellens resultat, filen *.MAS. Alla rapporter, profil- och sektionsritningar läser från *.mas-filen. Du skall se samma siffra för samma volym oavsett rapport eller ritning! Skrafferingen i tvärsektion hämtas från *.mas-filen. Både geometri för mängdposten och area (volym) hämtas. Utmärkt sätt att kontrollera!

7 Skall volymer justeras m.a.p. horisontalgeometri? Tag hänsyn till tårtbitseffekt? Modell; Beräkna; Mängder; Inställningar; Noggrannhet Fördel Förenklad beräkning Kan jämföra volymer mot traditionell beräkning i tvärsektion Nackdel Förenklad beräkning Volymerna stämmer sämre mot verkligheten

8 Hur begränsar jag mängdberäkningen i sidled? 2 sätt: 1. Begränsa tvärsektionen i sidled. Mängden begränsas då automatiskt. Data; Vägytor; Avgränsning

9 Hur begränsar jag mängdberäkningen i sidled? 2 sätt: 2. Begränsa endast mängdberäkningen. Modell; Beräkna; Mängder; Inställningar Exempelbilden ger Mängder mellan stödremsorna Inga mängder alls mellan

10 Volym av stödremsa, metod 1? Modellera stödremsan utan bundet lager. Ersätt bundna lager med ledigt lager. Lagret måste ligga över Bärlager2. Area Slitlager blir korrekt i rapporter. I detta fall fås volym Stödremsa = volym Bindlager1

11 Volym av stödremsa, metod 2? Modellera stödremsan utan Slitlager. Ersätt bundna lager med ökning av Bärlager1. Area Slitlager blir korrekt i rapporter. I detta fall fås volym Stödremsa från gammal textrapport; Volym Stödremsa. OBS att du måste justera volym för Bärlager 1

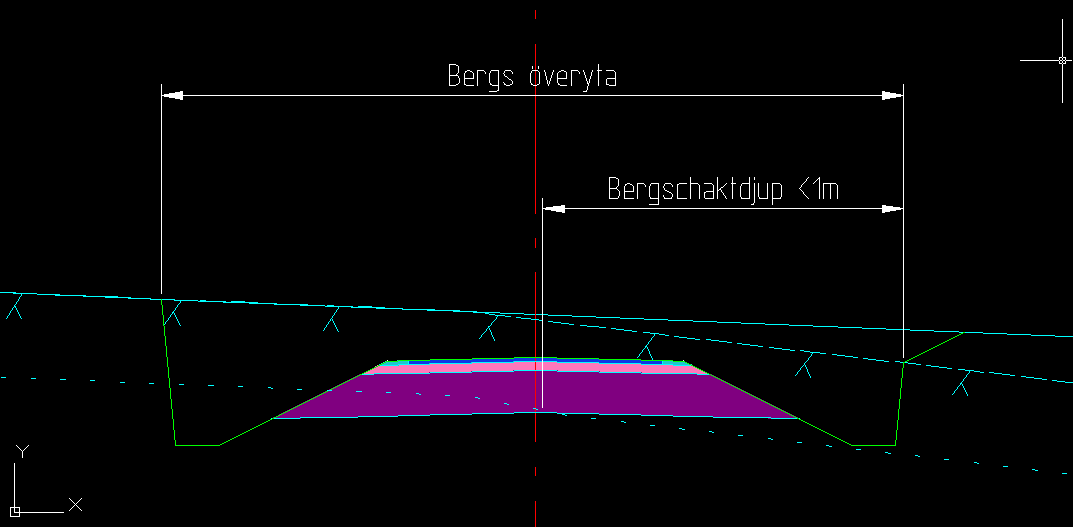

12 Var hittar jag arean för Bergets överyta? Var hittar jag arean för sprängning grundare än 1 meter? Båda posterna finns nu i Excelrapporten, fliken Area.

13 Mängder för dränering i Väg? Schaktvolymer ingår i Terrassering, men finns specificerade under fliken Ingår i terrassering Mer detaljer kan hämtas från VA-modulen VA; Rapporter till Excel; Volymrapporter

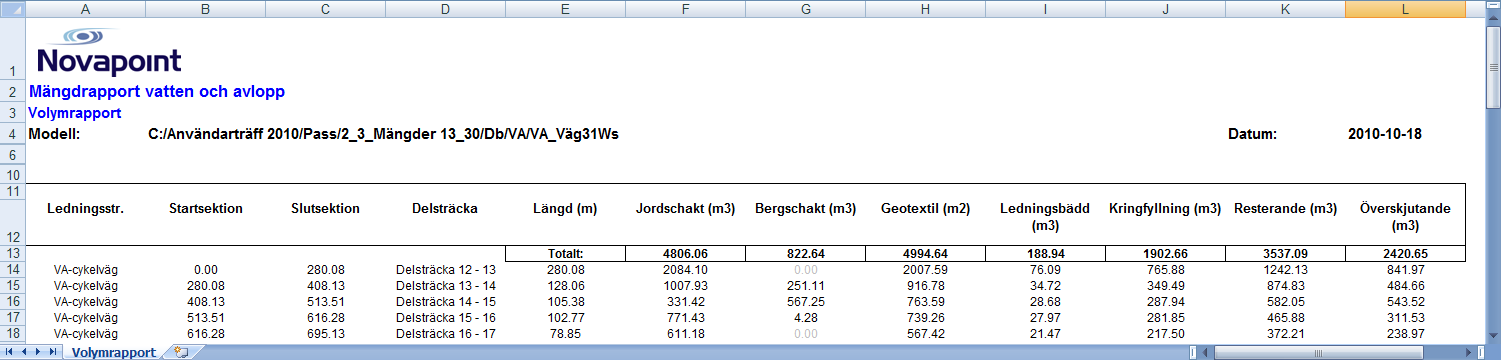

14 Mängder i VA? Kolumn Beräkning Anmärkning 1. Längd Löpmeter ledningsgrav/referenslinje längd Ref.linje = Ref.ledning 2. Schakt Area av tvärsnitt lösa massor * löpmeter Teoretiskt fasta massor ledningsgrav 3. Sprängning Area av tvärsnitt berg * löpmeter Teoretiskt fasta massor ledningsgrav 4. Geotextil Omkrets * löpmeter ledningsgrav Räknar inte med ev överlapp 5. Ledningsbädd/ Area av fundament * löpmeter ledningsgrav Teoretiskt fasta massor Fundament 6. Kringfyllning Area av kringfyllning * löpmeter Teoretiskt fasta massor ledningsgrav 7. Resterande (Schakt + Spr.) (Kringfyllning + Teoretiskt fasta massor fyllning Ledningsbädd) 8. Överskjutande massor (Schakt * faktor) + (Spr. * faktor) Resterande fyllning Massor korrigerade med korrektionsfaktorer

15 Mängder i VA? Beräkningen förutsätter att schaktmassor för kringfyllning och ledningsbädd tas bort. Beroende på värde i konfigurationen (se Konfiguration Inställningar - Konfiguration) för tvärsnittet, så dras större ledningars ledningsarea från kringfyllningsvolymen.

16 Mängder i VA?

17 Mängder Väg och VA, exempel på datorerna Väg VA Väg31 Rak väg med släntkilar och dränering från VA Matjord första delen, urgrävning mot slutet, avgränsning. Syfte: Ta ut olika typer av mängder och kontrollera Cykelväg Slingrig väg med berg Syfte: Kontrollera bergmängder samt ev. skillnad vid justering för horisontalgeometri. Sträckning Dränering Väg31 Jämför mängderna mot Väg31 Sträckning VA cykelväg Vanlig VA-grav med 3 ledningar
