1 SEAMLESS INTEGRATION WITH LEADING METERING TECHNOLOGY. Mätvärdesinsamling och mätning Fjärrvärmecentraler & Energimätare Oktober

2 Elvaco AB Översikt fjärravläsning Lokal kommunikation (LAN) Kommunikation mellan LAN och system (WAN) 2

3 Översikt fjärravläsning Mätare med lokalt kommunikationsinterface (LAN) M-Bus Trådlös M-Bus Integrationsprotokoll Fabrikatsberoende lösningar Mätterminal med lokalt kommunikationsinterface (LAN) M-Bus Trådlös M-Bus Fabrikatsberoende lösningar Mätterminal med olika typer kommunikationsinterface mot mottagende server Mottagande server Elin One Nordic R2S Elvaco Metering Kamstrup PC Base Mactor Affärslogik Debatt Elvira Generis BFU MFU Hantering av mätvärden Distribuera till slutkund Debitera slutkund Uppföljning och statistik Energioptimering (WAN) 3

4 LAN Lokalt kommunikationsinterface på mätare Standardiserade protokoll (öppna) M-Bus tråd Trådlös M-Bus Leverantörsspecifika protokoll Oftast olika typer av radiolösningar Integrationsprotokoll/interface Används för att utveckla optionskort mm 4

5 Kundinstallation - LAN Vad är en kundinstallation? 1 mätare (villa) 3 mätare (villa, flera storheter) 50 mätare (flerbostadshus, industri, villaområde) LAN Trådad M-bus Trådlös M-Bus Kombination av ovanstående

6 Val av LAN Vilka krav avgör val av LAN? Tidsstämpling av mätvärden Vad är en dygnsmätarställning, timmätarställning Mängd på information från mätare Interaktion med mätare 6

7 Vad är M-Bus? Europastandard (EN13757) för fjärravläsning av mätare OMS valde M-Bus som applikationslager för sin standard Fabrikatsoberoende Bygger på master/slav-hierarki Trådbundet och trådlöst Individuell adressering 7

8 Trådad M-Bus Öppen standard Robust Många leverantörer Alla typer av mätare Dubbelriktad kommunikation Garanterad tidstämpling 8

9 Trådad M-Bus Master/slav Master ger spännig Slav svarar med ström Kräv transparent M-Bus hela vägen från system till mätare även om mellanlagring finns 9

10 Trådlös M-Bus Modes S1/S2, T1/T2, C1/C2 Alla typer av mätare Många leverantörer Dubbelriktad kommunikation? Sekundäradress = mätarnummer = ID Öppen standard 10

11 S1/S2 Trådlös M-Bus modes Stationär (dubbelriktad) Ej batteri T1/T2, C1/C2 Batteriapplikationer C har smalare kanal än T T2/C2 är inte dubbelriktad på samma sätt som trådad M-Bus Välj mottagare som klarar alla modes 11

12 Trådlös M-Bus Utmaningar Tidstämpling av mätvärden Krypterade mätare Flera trådlösa mastrar på en slinga Överhörning Signalstyrka Andra mätare i närheten Enbart sekundäradressering (fördel) 12

13 Lösningar Trådlös M-Bus System eller hårdvara skall klara av nyckelhantering System eller hårdvara skall klara av utökad sekundäradressering System eller hårdvara skall klara av att organisera trådlösa nätverk Automatgenerera primäradresser 13

14 Val av trådlös M-Bus mätare Vid val av mätare Hur ofta skickar mätaren meddelande Vad innehåller meddelandet I vilket mode skickas meddelandet Uteffekt Antenn Ovanstående ger svar på tidproblematiken 14

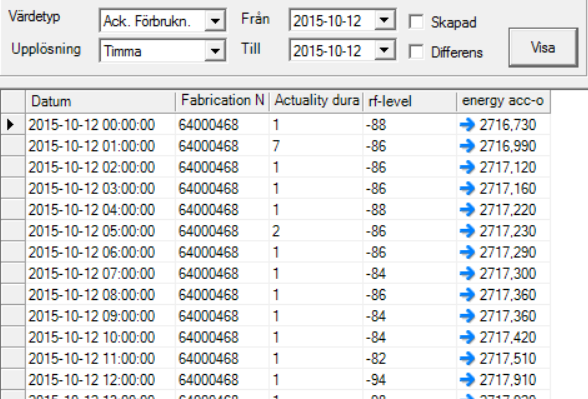

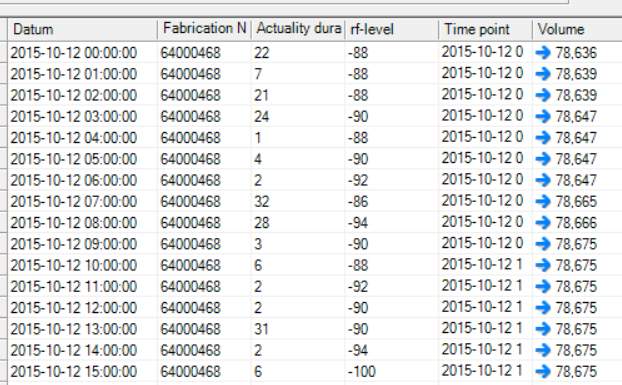

15 15 minuter (C-Mode) 15

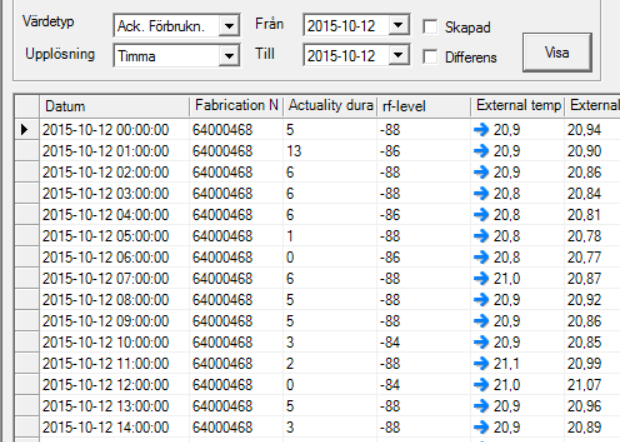

16 6 minuter (T-Mode) 16

17 18 sek C-mode 17

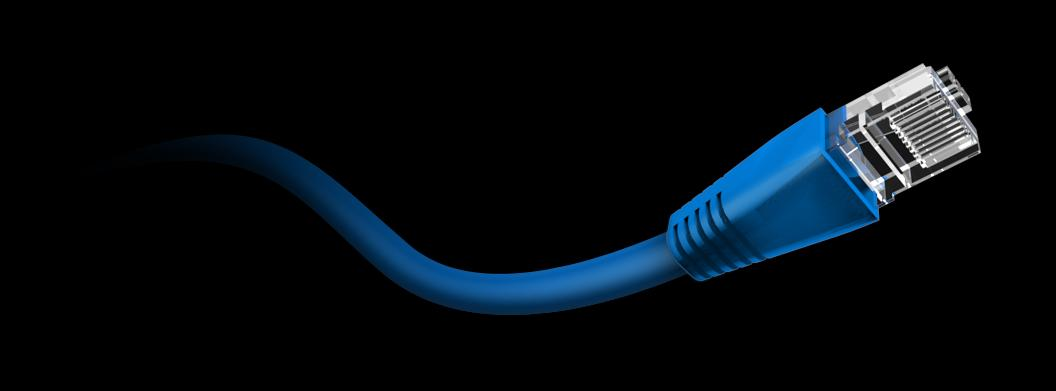

18 WAN idag Kommunikation mellan LAN och mottagande system Fysiskt lager IP Ethernet 4G,3G,2G (GPRS) Elnät (PLC) Radiomodem 18

19 Applikationslager WAN idag Ofta är system och applikationslager beroende av varandra Elvaco ECO Kamstrup Senea RF Metrima PLC Itron EverBlue Echelon PLC mm 19

20 WAN Vid val av nytt system idag Det finns standarder att utnyttja IP baserade DLMS REST IOT Det saknas styrning om vilken/vilka som skall appliceras samt applikationslager för vår verksamhet 20

21 WAN och system Välj öppet system som inte beroende av leverantörsspecifika egenskaper M-Bus avkodning Funktioner för att hantera all typer av trådlös M- Bus Informationsutbyte med standardiserade IP protokoll (både fysisk och applikationslager) 21

22 Sammanfattning Välj LAN efter lagkrav och egna funktionskrav i verksamheten Välj WAN så ni är oberoende av tillverkare och mätartyp Välj WAN efter lagkrav och egna funktionskrav Välj WAN så ni är oberoende av andra system 22

23 SEAMLESS INTEGRATION WITH LEADING METERING TECHNOLOGY. Tack!
