1 HAN interface Thomas Pehrsson, Ordf SEK 13 samt Metering Specialist, E.ON Elnät

2 Standardiseringen arbetar både för ökad interoperabilitet och för att stödja teknikutvecklingen avseende kommunikation Ramverket för IEC62056 DLMS/COSEM 2

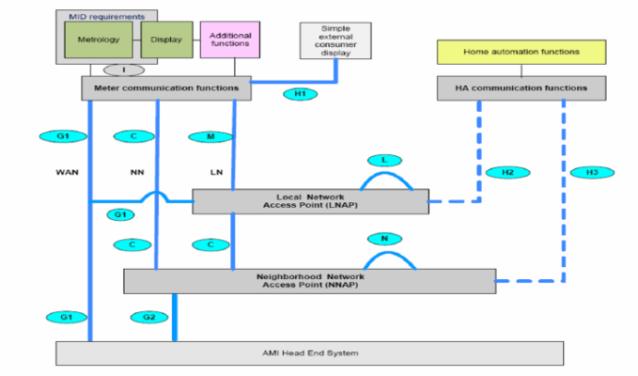

3 Bakgrund till standardisering av HAN-kontakten Proaktivt Forum M441 Standardisation Mandate Omfattade 6 funktionskrav F1 Remote reading of metrological register(s) and provision to designated market organisations F2 Two-way communication between the metering system and designated market organisation(s) F3 To support advanced tariffing and payment systems F4 To allow remote disablement and enablement of supply and flow / power limitation F5 To provide secure communication enabling the smart meter to export metrological data for display and potential analysis to the end consumer or a third party designated by the end consumer F6 To provide information via web portal/gateway to an in-home/building display or auxiliary equipment Resultat: TR50572, publicerad december 2011 EU Smart Grid Task Force Rapport i augusti 2016 Beskriver metod för att uppnå interoperabilitet

4 Svensk Energi Proaktivt forum Förslag på hur energibranschen och utvecklare av smarta hem-lösningar kan mötas i mätarens lokala interface Lokal port 4

5 HAN-interface IEC specificerar ett antal möjliga alternativ för lokal kommunikation med energimätarna. Syftet är dels att skapa en lokal port mot kundapplikationer ( HAN ), dels att kunna använda elmätaren och dess kommunikation för insamling av tex gas och värmemätare dual-fuel. Standard Typ Kommentar IEC :2002 Electricity metering - Data exchange for meter reading, tariff and load control - Part 21: Direct local data exchange IEC :2013 Electricity metering data exchange - The DLMS/COSEM suite - Part 3-1: Use of local area networks on twisted pair with carrier signalling IEC :2017 Electricity metering data exchange - The DLMS/COSEM suite - Part 7-3: Wired and wireless M-Bus communication profiles for local and neighbourhood networks IEC :2016 Electricity metering data exchange - The DLMS/COSEM suite - Part 7-5: Local data transmission profiles for Local Networks (LN) SEP 2.0 Optiska ögat Tvåtråd, EURIDIS Wired and wireless M-Bus Olika fysiska media Olika alternativ, körs på en generisk IPstack Seriell kommunikation via optiska ögat. Standard sedan aug Tas även in i Används företrädelsevis för kommunikation med värme-och gasmätare. Publicerad HAN, till stora delar baserat på svenska förslaget. Spec:ar ett antal olika fysiska kommunikationsalternativ. Publicerad Ett protokoll baserat på IEC och Kan kommunicera tex över Zigbee-kommunikation eller IEEE

6 IEC Local data transmission profiles for Local Networks (LN) I standarden ger man 5 alternativa förslag på profiler: Annex A (normative) specifies a communication profile using the protocol specified in IEC Clause A.1 specifies the communication profile that supports the DLMS/COSEM application layer and Clause A.2 specifies the communication profile using the legacy mode D. The physical interface is the optical interface specified in IEC Ed. 1.0:2002, 4.3. Annex B (normative) specifies a communication profile using the protocol specified in IEC Clause B.1 specifies the communication profile that supports the DLMS/COSEM application layer and Clause B.2 specifies the communication profile using the legacy mode. The physical interface is twisted pair using carrier signalling known as the Euridis Bus. Annex C (normative) specifies a communication profile based on the DLMS/COSEM 3-layer, connection oriented HDLC based profile specified in IEC The physical interface is RS 485 or TIA-232-F. Annex D (normative) specifies a communication profile using the physical layer specified in EN and the HDLC based data link layer specified in IEC The physical interface is twisted pair with base signalling. Annex E (normative) species a communication profile using UDP/IP. The physical layer is out of the Scope of this International Standard. Additional communication profiles for other media/communication protocols may be added in the future. 6

7 Preliminär Översikt HAN-implementering i några relevanta länder Status Holland Nationell standard som bygger på P1 Companion standard, med fysisk kontakt RJ11. England Nationell standard SMETS2, innebärande Zigbee-kommunikation (trådlöst) Norge Nationell standard som bygger på 62056, en norsk Companion Standard. Fysisk kontakt, RJ45 Danmark Tyskland Ingen nationell standard, hänvisar till Nationell specifikation, baserad på IEEE ( Ethernet ) och RJ45-kontakt Kommentar Frivillig branschöverenskommelse mellan DSO:s (Netbeheer) Stipulerat av regulatorn Stipulerat av regulatorn, baseras på en utredning av standardiseringsorganisationen NEK Krav på öppet gränssnitt, nätägaren avgör fysiskt media/kontakter mm Har ingen uppgift om protokoll (än) 7

8 EU-rapporten Interoperability of interfaces for the large scale roll out of smart metering systems in EU Member States beskriver en generell metod för att skapa en lösning som innebär interoperabilitet 8 * BAP = Basic Application Profile

9 Sverige några möjliga vägval Alternativ Danmark och EU-regleringen Ställ krav på ett öppet och standardiserat gränssnitt (i.e. IEC ), men lämna fritt detaljerna. Alternativ Holland och Norge Ta fram ett förslag till en svensk Companion standard, som antingen kan vara samma som antingen i Holland eller Norge, eller ta fram en svensk Companion standard i samverkan med energibranschen Alternativ UK Skapa nåt eget Några aspekter att beakta Hur beakta framtida utveckling avseende kommunikation? Mätarna ska sitta uppe minst till Vissa nätägare har redan startat upp nästa generations mätarbyten, ett för specifikt krav kan innebära onödiga utrangeringskostnader. Ett för specifikt eller nationellt krav kan begränsa leverantörsmarknaden. Hur hantera fall där kunden inte kommer åt mätaren eller det är svårt med kommunikation med mätaren? Flerbostadshus/mätarrum Fasadmätarskåp (metallkapsling) Avstånd/hinder; mätaren sitter i/på en sidobyggnad, Utanpåliggande fasadmätarskåp där det är olämpligt att ta hål i fasaden 9

10 10

11 Diverse underlag

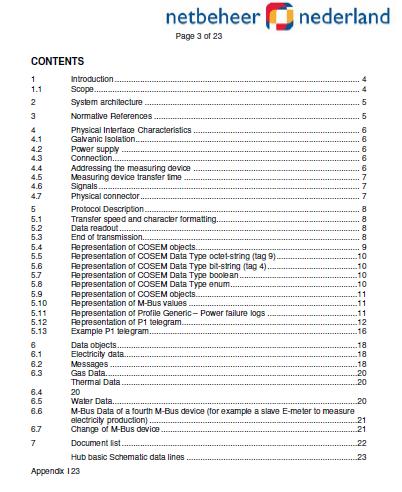

12 Holland har tagit fram en nationell Companion Standard Intervall 10 sek Baserat på IEC baud RJ11 kontakt >30 parametrar kan läsas ut Ingen kryptering? 5V 100mA max last 12

13 Holland - Smarta lösningar - två exempel Trådlös adapter, 868 Mhz Internet-gateway 13

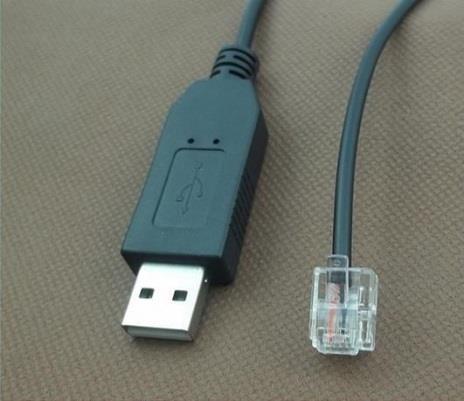

14 Holland Hög kreativitet för Hemmapulare 14

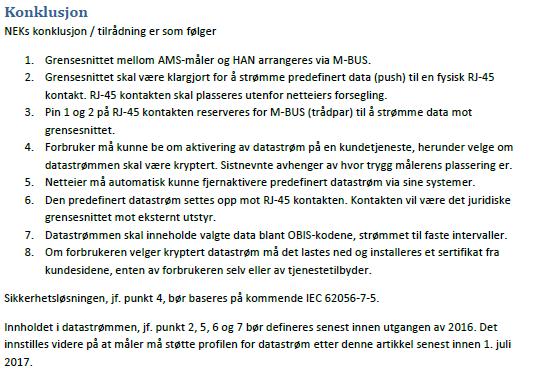

15 Norge Baseras på utredning gjord av NEK 2015: 15

16 Diverse underlag Proaktivt forum P1 Companion Standard, Holland Norge M441 Slutrapport + TR50572 European Smart Grid Task Force SEP
