Radiosystem för mätaravläsning Scout

Transkript

1 Radiosystem för mätaravläsning Scout Användningsområde Mätaravläsning och mätvärdesöverföring via licensfri radiofrekvens. Lämplig för brunnsplacerade och andra mätare med begränsad åtkomst. Kan även användas för individuell mätning i radhusområden eller liknande. Systemet är flexibelt och kan enkelt kompletteras med fler sändare/mätare. I ett system med ett fåtal mätare kan man avläsa en mätare åt gången. I system med fler mätare kan man, med hjälp av länkstationer, länka signalen vidare och på så sätt avläsa flera mätare från en avläsningspunkt med hjälp av handenhet eller emulator. I stora system kan man med överföringsnoden avläsa mätvärdena via GPRS utan att behöva lämna kontoret. A Med hjälp av mjukvaran utförs ruttplanering, adressering av mätare, överföring till befintligt debiteringssystem mm. D C J I Q P O U V W N M L K E H G F E SPAC B IFT SH T S R X Y Z PSIONCG2 Programtext 8 Mätsystem, mätvärdesöverföring via radiokommunikation Radiosystem för mätaravläsning... typ Scout BOSTADSHUS INDUSTRIER VILLA AT CITY BRUNN Funktion och konstruktion Sparar tid: - Avläs mätare med begränsad åtkomst (tex brunnsmätare) behöver inte tömma mätarbrunnen och inte klättra ner i den för att läsa av mätaren. - Avläs mätare där endast behörig personal får vara, läkemedelsföretag mm Slipper portvakter, koder, kurser mm Förbättrar arbetsmiljön: - Sitt kvar i bilen och läs av - Undvik arbetsplatsolyckor - Slipp klättra ner i brunnen Sid 1 (8)

2 Scout Förbättrar avläsningen: - Obruten datakedja från mätare till debiteringssystem - Minska risk för feldebitering - Enklare att avläsa oftare vilket ökar koll på förbrukning/läckor AT 7275HRI-R Förenklar mätvärdesinsamlingen: - Sitt kvar i bilen och läs av - Länka signaler från många sändare via länkstationer till en avläsningspunkt - Läs av flera mätare från en avläsningsspunkt - Överför mätvärden digitalt via mjukvaran till debiteringssystem vilket ger ökad datasäkerhet - Komplettera enkelt med fler sändare ingen kabeldragning SCOUT-MB, -P2, -P4 Tekniska data Systemet består av följande komponenter: Mätare Sändare Länkstation/-er Till detta kommer insamlingsutrustning inklusive mjukvara enligt ett av nedastående alternativ: Handdator, dockningstation och mjukvara Emulator och mjukvara Överföringsnod och mjukvara Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 2 (8)

3 Scout Mätare Mätarna skall vara försedda med HRI-pekare, pulsutgång eller Minibusutgång. Exempel på mätare som kan förses med radiosändare till Scoutsystemet är nyare versioner av AT 7050, AT 7420, AT 7430, AT 7110, AT7170. Dessutom vissa versioner av AT 7500 Sändare Räckvidd för avläsning, Fritt område: 1000 m sändare till sändare Inom bebyggelse: m Placering i brunn etc. : m Effekt 25 mw Index 1 liter Skyddsklass IP 68 Batterilivslängd 12 års batteri vid en avläsning per vecka AT 7275HRI-R monterad Tillgängliga data från sändare SCOUT-P1/-P2/-P4 Mätarindex, kabelbrottsavkänning, batteristatus 12 st mätarindexvärden (-P1 har 24 st) som kan visas som till månads-,vecko-, dygn- eller timvärden. Backflödesindikering med datum och tid (gäller -P1 och -P2). Läckage/rörbrottsindikering med justerbara tröskelvärden. AT 7275HRI-A3/-A4 och AT 7275MEI-R Mätarindex, kabelbrottsavkänning (gäller -A4 och MEI-R), batteristatus 24 st mätarindexvärden som kan visas som till månads-,vecko-, dygn- eller timvärden. Backflödesindex (gäller HRI-A3), läckage/rörbrottsindikering med justerbara tröskelvärden. AT 7275HRI-R Mätarindex, indikering om givaren tas bort från mätaren, batteristatus 24 st mätarindexvärden som kan visas som till månads-,vecko-, dygn- eller timvärden. Backflödesindikering med datum och tid Läckage/rörbrottsindikering med justerbara tröskelvärden. SCOUT-MB/-MB1 Vid vatten som medium: Volymindex, aktuellt flödesvärde*, mätar-id, batteristatus Månadsindex, årsindex*, föregående års index* Vid värme/kyla-system: Aktuellt index och månadsindex för värme, kyla*, energi Mätar-ID, volymindex, batteristatus Aktuell effekt, aktuellt flöde Tillopps- och returtemperaturer, temperaturdifferens, medeleffekt *Om mätarens protokoll medger denna information Länkstation Vidarelänkning av radiosignal, länkstation - länkstation Fritt område 4000 m Inom bebyggelse 1000 m Max 3 st, monteras med fördel högt upp på byggnader såsom vattentorn, lyktstolpar eller liknande. Se till att länkstationen monteras på en konsol ca 15cm från vägg. Antal länkstationer i följd Effekt 500 mw Batterilivslängd 7 år vid en avläsning per vecka. Vid många sändare på samma länkstation måste man byta länkstationen oftare. Samtliga sändare kan också användas för vidarelänkning upp till 100m vardera (max 3 i följd) Handdator Psion WORKABOUT Pro: Minneskapacitet 128 MB Flash / 128 MB RAM Mjukvara SensusREAD Operativsystem Windows CE 5.0 Vikt exkl. batteri 455 g Skyddsklass IP 65 Färgskärm 3,6" (9,14 cm) pekskärm Användningstemperatur -20 C till +50 C Dataöverföring Gateway WP-CG2 krävs för dataöverföring. WP.. kommunicerar via bluetooth med handdatorn. Sid 3 (8)

4 Scout Emulator Insamling av mätvärden. Emulatorn ansluts till befintlig dator via USB. Används till att åka runt och samla in mätvärden eller med hjälp av länkstationer länka signalen in till kontoret Användning etc. Emulatormjukvara READ-PC som är ett tillägg till mjukvaran SensusREAD. Båda mjukvarorna Mjukvara krävs. Sändningseffekt 25 mw på licensfri frekvens 868 MHz Vikt < 200 g Användningstemperatur -20 / +70 C (Förvaring -40 / +85 C ) Dataöverföring USB-anslutning Dimensioner 5,2x4,3x0,6 cm AT 7087W P-CG2 Emulator Display för fjärravläsning Insamling och visning av mätvärden från upp till 4 konsumtionsmätare försedda med radiosändare typ Scout (ej värmemängd/energimätare) samt länkstation, typ Scout. Automatisk avläsning varje dygn vid midnatt. Manuell avläsning möjlig upp till 3 gånger per dygn. Programmering av radioadress mm sker via 4 knappar på display. I display visas, förutom radiosändarens mätvärde, även larm för manipulering och lågt batteri. 25 mw på licensfri frekvens 868 MHz Batteri (2st AA). Batterilivslängd 2 år vid avläsning 3 gånger per dag < 200 g Ingen. Endast visning i display Användning Sändningseffekt Spänningsmatning Vikt Användningstemperatur Dataöverföring Dimensioner Överföringsnod Överföringsnod Insamling av mätvärden. Används för att med hjälp av länkstationer länka signalen in Användning till kontoret etc. Mjukvara SensusREAD och Excel-databas Sändningseffekt 25 och 500 mw på licensfri frekvens 868 MHz Vikt (g) 750 Mått (mm) BxHxD = 85x230x70 Skyddsklass IP 66 Användningstemperatur -20 till +55ºC Dataöverföring till server via GPRS-nät och FTP-server Spänningsmatning 230 VAC Mjukvara Program Språk Licens Funktion SensusREAD Engelska, Tyska, mfl För 50, 250, 1000, 2500 samt obegränsat antal mätare. Samtliga licenser gäller för en dator. Vid användning av Emulator behövs även tilläggsmjukvara READ-PC. - Ruttplanering - Avläsning via rutt eller fri avläsning - Adressering av sändare - Dataöverföring handdator - PC eller emulator - PC - Import/export av mätvärden och kunddata till/från befintligt debiteringssystem - Visning av avlästa värden, historik etc. Mjukvarans uppbyggnad Mjukvaran finns dels i handdatorn / Emulatorn och dels i befintlig dator. I mjukvaran finns en databas med samtliga mätare indelade i rutter, dvs en lista på vilka mätare som skall läsas av och i vilken ordning det skall utföras. Exempel på information som finns i databasen: - Kundinformation (namn, gatuadress etc) - Mätarens anläggningsnummer / Kundnummer Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 4 (8)

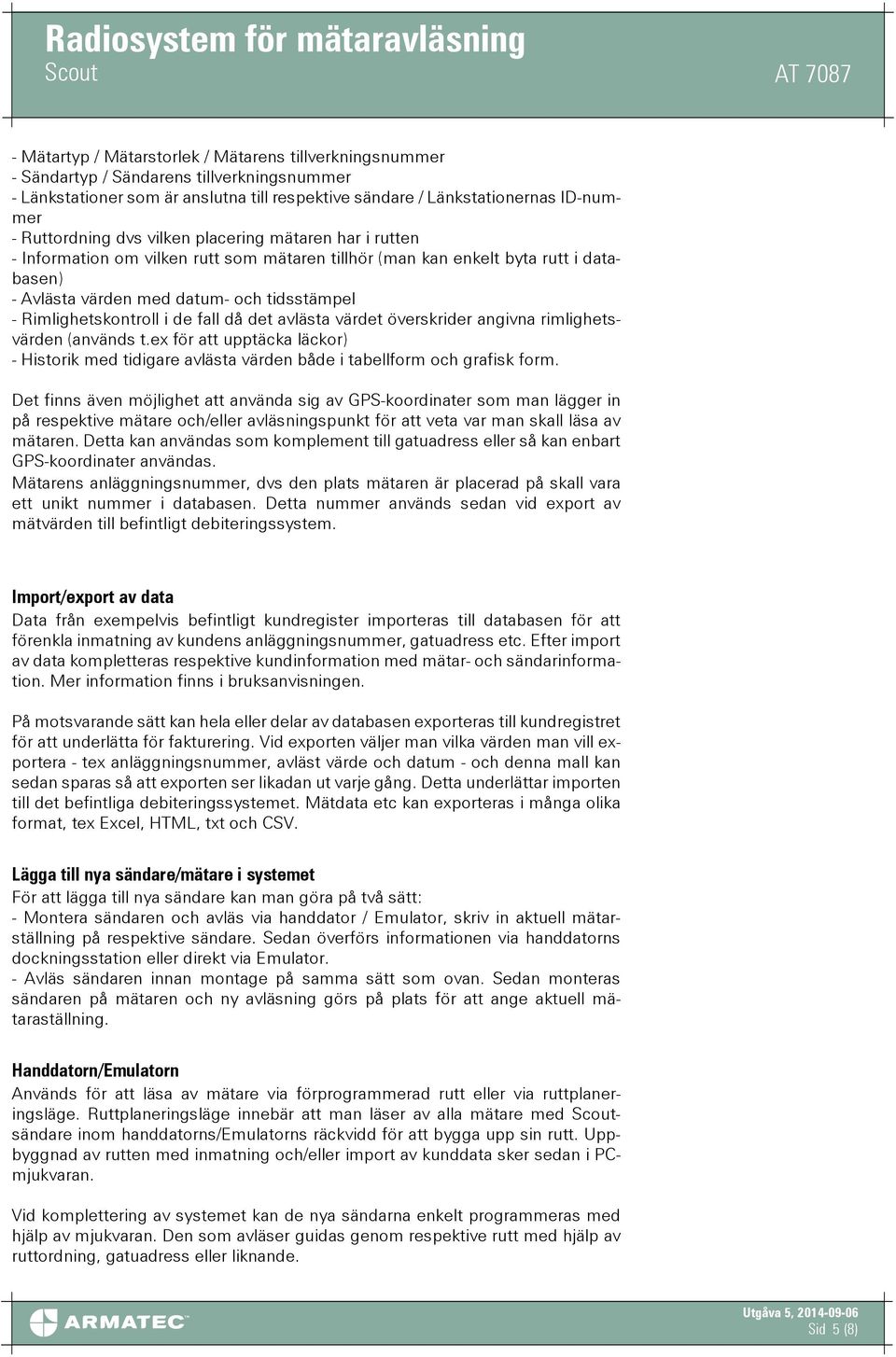

5 Scout - Mätartyp / Mätarstorlek / Mätarens tillverkningsnummer - Sändartyp / Sändarens tillverkningsnummer - Länkstationer som är anslutna till respektive sändare / Länkstationernas ID-nummer - Ruttordning dvs vilken placering mätaren har i rutten - Information om vilken rutt som mätaren tillhör (man kan enkelt byta rutt i databasen) - Avlästa värden med datum- och tidsstämpel - Rimlighetskontroll i de fall då det avlästa värdet överskrider angivna rimlighetsvärden (används t.ex för att upptäcka läckor) - Historik med tidigare avlästa värden både i tabellform och grafisk form. Det finns även möjlighet att använda sig av GPS-koordinater som man lägger in på respektive mätare och/eller avläsningspunkt för att veta var man skall läsa av mätaren. Detta kan användas som komplement till gatuadress eller så kan enbart GPS-koordinater användas. Mätarens anläggningsnummer, dvs den plats mätaren är placerad på skall vara ett unikt nummer i databasen. Detta nummer används sedan vid export av mätvärden till befintligt debiteringssystem. Import/export av data Data från exempelvis befintligt kundregister importeras till databasen för att förenkla inmatning av kundens anläggningsnummer, gatuadress etc. Efter import av data kompletteras respektive kundinformation med mätar- och sändarinformation. Mer information finns i bruksanvisningen. På motsvarande sätt kan hela eller delar av databasen exporteras till kundregistret för att underlätta för fakturering. Vid exporten väljer man vilka värden man vill exportera - tex anläggningsnummer, avläst värde och datum - och denna mall kan sedan sparas så att exporten ser likadan ut varje gång. Detta underlättar importen till det befintliga debiteringssystemet. Mätdata etc kan exporteras i många olika format, tex Excel, HTML, txt och CSV. Lägga till nya sändare/mätare i systemet För att lägga till nya sändare kan man göra på två sätt: - Montera sändaren och avläs via handdator / Emulator, skriv in aktuell mätarställning på respektive sändare. Sedan överförs informationen via handdatorns dockningsstation eller direkt via Emulator. - Avläs sändaren innan montage på samma sätt som ovan. Sedan monteras sändaren på mätaren och ny avläsning görs på plats för att ange aktuell mätaraställning. Handdatorn/Emulatorn Används för att läsa av mätare via förprogrammerad rutt eller via ruttplaneringsläge. Ruttplaneringsläge innebär att man läser av alla mätare med Scoutsändare inom handdatorns/emulatorns räckvidd för att bygga upp sin rutt. Uppbyggnad av rutten med inmatning och/eller import av kunddata sker sedan i PCmjukvaran. Vid komplettering av systemet kan de nya sändarna enkelt programmeras med hjälp av mjukvaran. Den som avläser guidas genom respektive rutt med hjälp av ruttordning, gatuadress eller liknande. Sid 5 (8)

6 Scout Kommentarer kan skrivas in av den som avläser. Denna information syns sedan i databasen. Vid avläsning får man "larm" direkt i handdatorn/emulatorn när sändarens batterinivå är lägre än 10%. Radiosignalens sändningsstyrka för respektive sändare kan kontrolleras vilket är en stor fördel då man skall bestämma var den som avläser skall avläsa. Sändningsstyrkan presenteras i en graf och anges i procent. Via dockningsstationen överförs handdatorns mätdata till datorns databas. Vid användning av Emulator sker överföring direkt via USB-kabel. En mätare - en avläsning I ett system som består av ett fåtal mätare som är spridda över ett större område (tex brunnsmätare) avläses en sändarförsedd mätare per avläsning. Det finns olika alternativ: - Handdator som enkelt monteras i bilhållaren som även är en laddare för 12V-uttag. Med hjälp av en extern takantenn ökar räckvidden och man kan avläsa mätaren från ett längre avstånd och kan sitta kvar i bilen under avläsningen. - Emulator ansluts till en befintlig bärbar dator som tas med i bilen. Med hjälp av mjukvara i datorn avläser man mätare för mätare i rutten. Flera mätare - en avläsning I ett system som består av många mätare där alla eller en del av mätarna är geografiskt samlade avläses flera sändarförsedda mätare per avläsning från en avläsningspunkt. Systemet byggs upp med länkstationer som tar emot mätvärdena från mätarna och länkar vidare till avläsningspunkten. I mjukvaran definieras vilka mätare som ingår i varje avläsningspunkt. Man kan bygga upp systemet på valfritt sätt och kan även blanda avläsningar där man läser av en mätare åt gången med avläsningar där man länkar flera mätare till en avläsningspunkt. Det finns olika alternativ: - Handdator som enkelt monteras i bilhållaren som även är en laddare för 12V-uttag. Med hjälp av en extern takantenn ökar räckvidden och man kan avläsa mätaren från ett längre avstånd och kan sitta kvar i bilen under avläsningen. - Emulator ansluts till en befintlig bärbar dator som tas med i bilen. Med hjälp av mjukvara i datorn avläser man varje avläsningspunkt, som består av flera mätare, i den fördefinierade rutten. Flera mätare - en fast avläsning I ett system som består av många mätare avläses alla mätare per automatik via en eller flera överföringsnoder. Noden skickar sedan signalen via GPRS-nätet och en befintlig FTP-server vidare in till er nätverksserver. Systemet byggs upp med länkstationer som tar emot mätvärdena från mätarna och länkar vidare till överföringsnoderna. Med hjälp av ett Excel-baserat program registreras mätvärdena automatiskt med ett förinställt tidsintervall. Servern meddelas automatiskt vid alarm, som t.ex kabelbrott och låg batterinivå. Installation Mätare: Se separat anvisning för aktuell mätare. Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 6 (8)

7 Scout Sändare: - AT 7275HRI-R-A4. Sändaren har ett transportskydd i form av en metallremsa monterad på undersidan. Denna remsa skall tas bort precis innan installation. Sändaren skruvas sedan på mätarens visartavla i förberedda fästpunkter med medföljande skruvar. För dränkbara mätare i koppar/glas-utförande används medföljande fästring till mätarräknarverk. Montera sedan medföljande skyddslock, med plats för sändaren, på mätarens visartavla. AT 7275HRI-R-A4 har separat radiosändare som monteras på vägg eller liknande med hjälp av medföljande konsol. Se separat anvisning. - SCOUT-P2, -P4, -MB. Kablarna ansluts till mätarens givarkabel (puls- eller MiniBus). Den separata radiosändaren monteras på vägg eller liknande med hjälp av medföljande konsol. Se separat anvisning. Länkstation: Placera en länksstation nära sändaren för att sedan länka vidare till nästa länkstation eller avläsningspunkt. Använd länkstationerna i par så de kan sända och ta emot på 500mW. Montera länkstationerna på lyktstolpar eller liknande för att få upp signalen i luften och undvika åverkan. Placera inte länkstationerna direkt på en vägg, utan på konsol minst 15 cm ut från väggen. Länkstation: Placera en länksstation nära sändaren för att sedan länka vidare till nästa länkstation eller avläsningspunkt. Använd länkstationerna i par så de kan sända och ta emot på 500mW. Montera länkstationerna på lyktstolpar eller liknande för att få upp signalen i luften och undvika åverkan. Placera inte länkstationerna direkt på en vägg, utan på konsol minst 15 cm ut från väggen. Handdator inkl dockningsstation: Vid leverans är mjukvaran Windows CE installerad på handenheten. På den befintliga dator som skall användas för mätvärdesinsamling, skall separat mjukvara READ installeras. Datorns USB-port skall konfigureras innan ruttplanering kan starta. Se separat brukanvisning. Minisystemkrav för PC enligt nedan: - Operativsystem Microsoft Windows 98 eller högre, för Windows NT 4.0 med service pack 3 - Administrativa systemrättigheter krävs för Windows XP och Windows Microsoft Internet Explorer 6 eller högre vid användning av Windows 98 eller Windows ME - 64 MB RAM (128 MB rekommenderas) - Grafikkort Super VGA monitor med minst 800x600 punkter - Diskutrymme: 30 MB ledigt utrymme på disk - Dockningsstationen har USB-anslutning för överföring av data till PC. Underhåll och reservdelar Handdatorn Psion har utbytbart batteri. Batteribyte är inte möjligt i sändare och länkstation eftersom de är dränkbara i skyddsklass IP68 och därmed hermetiskt tillslutna. När batteriet är slut byter man hela sändaren eller länkstationen. Sid 7 (8)

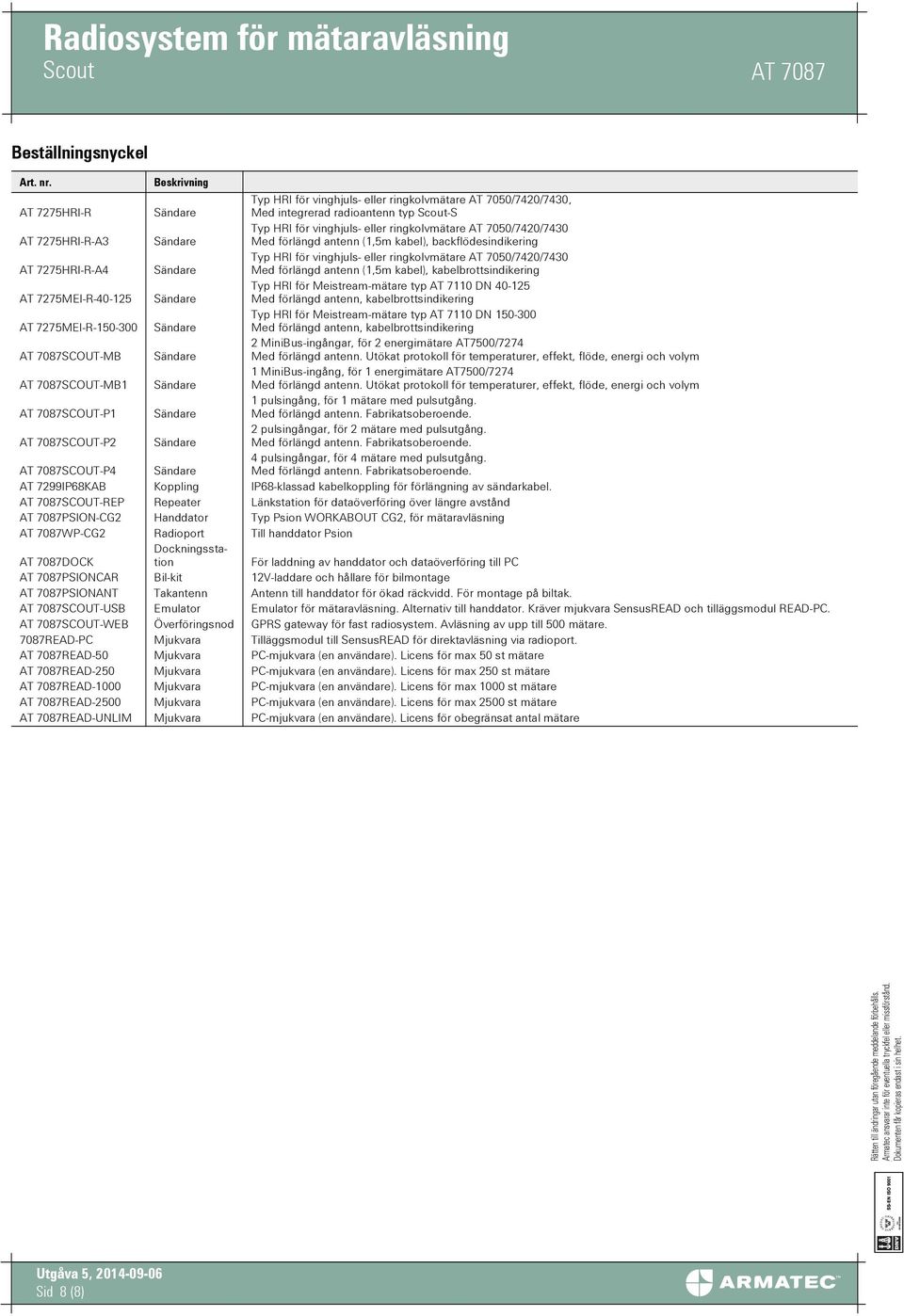

8 Scout Beställningsnyckel Art. nr. Beskrivning AT 7275HRI-R Sändare Typ HRI för vinghjuls- eller ringkolvmätare AT 7050/7420/7430, Med integrerad radioantenn typ Scout-S AT 7275HRI-R-A3 Sändare Typ HRI för vinghjuls- eller ringkolvmätare AT 7050/7420/7430 Med förlängd antenn (1,5m kabel), backflödesindikering AT 7275HRI-R-A4 Sändare Typ HRI för vinghjuls- eller ringkolvmätare AT 7050/7420/7430 Med förlängd antenn (1,5m kabel), kabelbrottsindikering AT 7275MEI-R Sändare Typ HRI för Meistream-mätare typ AT 7110 DN Med förlängd antenn, kabelbrottsindikering AT 7275MEI-R Sändare Typ HRI för Meistream-mätare typ AT 7110 DN Med förlängd antenn, kabelbrottsindikering SCOUT-MB Sändare 2 MiniBus-ingångar, för 2 energimätare AT7500/7274 Med förlängd antenn. Utökat protokoll för temperaturer, effekt, flöde, energi och volym SCOUT-MB1 Sändare 1 MiniBus-ingång, för 1 energimätare AT7500/7274 Med förlängd antenn. Utökat protokoll för temperaturer, effekt, flöde, energi och volym SCOUT-P1 Sändare 1 pulsingång, för 1 mätare med pulsutgång. Med förlängd antenn. Fabrikatsoberoende. SCOUT-P2 Sändare 2 pulsingångar, för 2 mätare med pulsutgång. Med förlängd antenn. Fabrikatsoberoende. SCOUT-P4 Sändare 4 pulsingångar, för 4 mätare med pulsutgång. Med förlängd antenn. Fabrikatsoberoende. AT 7299IP68KAB Koppling IP68-klassad kabelkoppling för förlängning av sändarkabel. SCOUT-REP Repeater Länkstation för dataöverföring över längre avstånd PSION-CG2 Handdator Typ Psion WORKABOUT CG2, för mätaravläsning WP-CG2 Radioport Till handdator Psion DOCK Dockningsstation För laddning av handdator och dataöverföring till PC PSIONCAR Bil-kit 12V-laddare och hållare för bilmontage PSIONANT Takantenn Antenn till handdator för ökad räckvidd. För montage på biltak. SCOUT-USB Emulator Emulator för mätaravläsning. Alternativ till handdator. Kräver mjukvara SensusREAD och tilläggsmodul READ-PC. SCOUT-WEB Överföringsnod GPRS gateway för fast radiosystem. Avläsning av upp till 500 mätare. 7087READ-PC Mjukvara Tilläggsmodul till SensusREAD för direktavläsning via radioport. READ-50 Mjukvara PC-mjukvara (en användare). Licens för max 50 st mätare READ-250 Mjukvara PC-mjukvara (en användare). Licens för max 250 st mätare READ-1000 Mjukvara PC-mjukvara (en användare). Licens för max 1000 st mätare READ-2500 Mjukvara PC-mjukvara (en användare). Licens för max 2500 st mätare READ-UNLIM Mjukvara PC-mjukvara (en användare). Licens för obegränsat antal mätare Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 8 (8)
