3 (29) 1 Inledning 1.1 Inledning Detta är en användarmanual för OPERA som är ett system för OPERAtiv tåginformation. 1.2 Installation Installation av Opera beskrivs inte i denna manual.

4 (29) 2 Uppbyggnad OPERA är ett system som hanterar tåginformation. Systemet skall på ett enkelt och lätthanterligt sätt ge information om tågets sammansättning, hastighet, längd, vikt och telefonnummer till lokförare eller ombordpersonal. I OPERA finns olika behörighetsområden d.v.s. alla kan inte förändra informationen som presenteras. Behörigheten kontrolleras vid start av Opera genom användarnamnet. Operas kommandon är baserade på Windows och det förutsätts i denna manual att användaren är förtrogen med att använda Windows -program. Systemets uppbyggnad och informationsutbyten beskrivs på sidorna 6 och framåt.

5 (29) INDATA: Tåg passerar en signal TTRAF Trafikledningssystem Tågposition Tidtabellsjämförelse Tågposition Avvikelse mot tidtabell TPOS Matchning mot geografisk information, samt koordinatsättning Tågposition med X- och Ykoordinater OPERA Information om infrastrukturens geografiska position Spårnät + sökt information om infrastruktur Karta + kartinformation Tågsammansättning BIS Banverket informationssystem för infrastrukturobjekt LMV LMV=Lantmäteriet Figur 1. Systemkoppling indata Opera Inrapportering från Järnvägsföretag

6 (29) UTDATA: OPERA All information efter tre dagar BANSTAT Banverkets statistikdatabas All information Egen PC Tågkonfiguration vid larm Telefonnummer vid förfrågan från ASTA DPC Banverkets system för larmmeddelande vid detektorpassager ASTA Banverkets digitala telefonisystem Figur 2. Systemkoppling utdata Opera

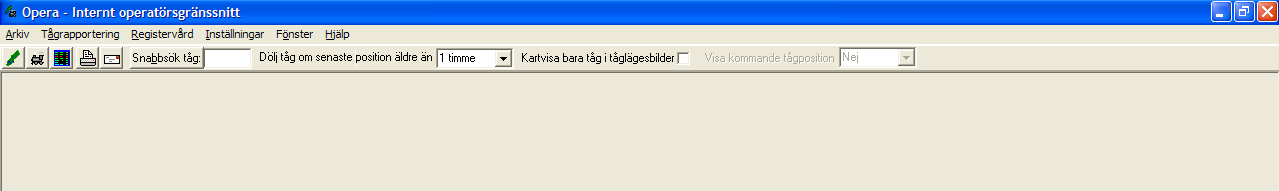

7 (29) 3 OPERA GRUNDMENY 3.1 Start av OPERA Starta genom att dubbelklicka på ikonen för Opera. Figur 3. Startikon Opera När programmet startas ser menyn ut på följande sätt. Figur 4. Startmeny Opera

8 (29) 4 Tågrapportering 4.1 Tåg Under fliken Tåg rapporterar man tågens sammansättning för visning i Opera. All information sparas först i Operas server under tre dagar för att därefter föras över i en central databas. Ur denna databas kommer sökning för statistikändamål att utföras. 4.2 Start av tågrapportering Välj Tåg under fliken Tågrapportering på verktygsmenyn. Följande ruta visas: Figur 5. Tågrapportering - Tåg I fältet Trafikutövare visas den trafikutövare man har behörighet för. Har man behörighet för fler än en trafikutövare och skall rapportera in ett tåg som gäller för någon annan än den som är angiven klickar man på rutan med fingret för att visa fler alternativ. Följande bild visas: Figur 6. Tågrapportering Välj trafikutövare

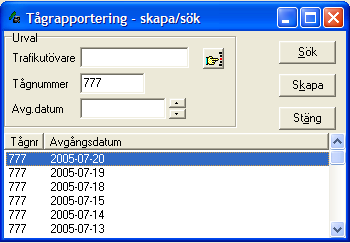

9 (29) Välj den trafikutövare som är aktuell genom att markera och trycka OK eller dubbelklicka. Trafikutövare måste alltid anges Funktionen sök Med funktionen Sök kan man söka på redan skapade tåg eller tåg som har viss information inrapporterad Alternativ 1 1) Ta bort namnet Trafikutövare 2) Skriv in tågnumret 3) Ta bort datum 4) Tryck på SÖK Finns det sökta tåget sparat under flera olika dagar kommer det att visas under sökrutan. Se figur 7. Figur 7. Tågrapportering Sök tåg Alternativ 2 1) Låt Trafikutövare stå kvar 2) Skriv in ett tågnummer 3) Ta bort datumet 4) Tryck på SÖK

10 (29) Finns det sökta tåget sparat under flera olika dagar kommer det att visas under sökrutan. Se figur 8. Figur 8. Tågrapportering Sök tåg Inget datum Vill man nu fortsätta att behandla tåget dubbelklickar man och då kommer man in i Tågrapportering (se kapitel 4.2.3). För bägge dessa alternativ gäller att om tåget endast finns sparat en dag kommer man direkt in i Tågrapportering (se kapitel 4.2.3) Funktionen Skapa 1) Välj trafikutövare enligt kapitel ) Fyll i ett tågnummer i rutan för tågnummer. 3) Fyll i datum som tåget skall gå 4) Tryck på Skapa. 5) Rutan Tågrapportering (se kapitel 4.2.3) öppnas Tågrapportering Tågrapportering består av två stycken flikar. Den första, Tåginfo, beskriver tågets typ och administrativa uppgifter. Den andra, Tågkonfiguration, beskriver tågets uppbyggnad av fordon.

11 (29) Tåginfo Figur 9. Tågrapportering - Tåginfo Följande uppgifter är obligatoriska: 1) Tågnr Skapas i rutan Tågrapportering Skapa/Sök 2) Trafikutövare Skapas i rutan Tågrapportering Skapa/Sök 3) Avgångsdatum Skapas i rutan Tågrapportering Skapa/Sök 4) Avgångstid Skapas under fliken Konfiguration. Se kapitel ) Avgångsstn Tågets utgångsstation. Skapas under fliken Konfiguration. Se kapitel

12 (29) 6) Destination Tågets slutstation., se kapitel ) Tågslag Typ av tåg., se kapitel ) Trafikhuvudman. Tågets beställare. Med beställare avses här t.ex. SL, TIB, Skånetrafiken o.s.v., se kapitel ) Banavgiftsbetalare. Betalare av banavgifterna. Skapas i rutan Tågrapportering Skapa/Sök. 10) Elavgiftsbetalare Betalare av elavgifterna. Skapas i rutan Tågrapportering Skapa/Sök. Ej obligatoriska uppgifter: 1) Tågkedjebenämning. Om tåget ingår i en tågkedja skrivs benämningen in här. Med tågkedja menas när ett tåg startar med ett tågnummer för att sluta i ett annat dock utan att t.ex. konfigurationen ändras. 2) Tågkedjedatum. Datum för tågkedjans startande. 3) Kommentar. Här finns möjlighet att införa en kommentar om tåget som kan vara av betydelse för trafikledningen Ange destination 1) För att ange Destination trycker man på rutan med fingret enligt figur 10 Figur 10. Sökfinger

13 (29) 2) Följande ruta visas: Figur 11. Tågrapportering Sök destination 2a) Fyll i stationssignaturen på den sökta stationen i den lilla rutan till vänster enligt figur 12. Figur 12. Tågrapportering Sök destination - Signatur

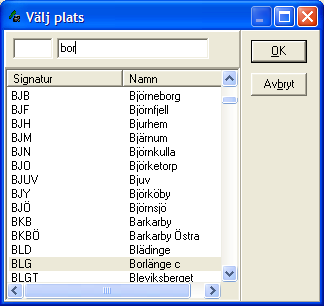

14 (29) 2b) eller skriv in namnet på den sökstation som söks i rutan till höger enligt figur 13 Figur 13. Tågrapportering Sök destination - Signatur 3) När den sökta stationen markeras enligt figur 12 eller 13, tryck på OK Tågslag 1) Tryck på knappen med fingret, se figur 10. 2) Följande ruta visas: Figur 14. Tågrapportering Tågslag 3) Välj aktuellt tågslag genom att markera den och tryck på OK eller dubbelklicka på tågslaget.

15 (29) Trafikhuvudman 1) Tryck på knappen med fingret, se figur 10. 2) Följande ruta visas: Figur 15. Tågrapportering Trafikhuvudman 3) Välj aktuell trafikhuvudman genom att markera den och tryck på OK eller dubbelklicka på trafikhuvudmannen. Om trafikhuvudman saknas eller uppgiften inte kan registreras, använd alternativet <> (=dummy) eller Egen transport.

16 (29) Konfiguration Figur 16. Tågrapportering - Konfiguration 1) Välj plats för avgång genom att högerklicka i rutan under rubriken Plats och Tid

17 (29) 2) Följande ruta visas: Figur 17. Tågrapportering Konfiguration Välj plats 3) Välj Ny 4) Välj tågets utgångsstation. För instruktion se kapitel ) Fyll i tiden för avgång och tryck på OK. 6) Om föraren av tåget har med sej en bärbar telefon går denna att registrera i rutan Telefon lokförare. Uppgiften inte obligatorisk. 7) Om ombordansvarig har med sej en bärbar telefon går denna att registrera i rutan Telefon ombordansvarig. Uppgiften inte obligatorisk. 8) Finns transporttillstånd med i tåget rapporteras det i rutan Transporttillstånd. 8a) Högerklicka i rutan Transporttillstånd

18 (29) 8b) Följande ruta visas: Figur 18. Tågrapportering Konfiguration Transporttillstånd 8c) Välj Nytt transporttillstånd 8d) Följande ruta visas: Figur 19. Tågrapportering Konfiguration Nytt Transporttillstånd 8e) Fyll i transporttillståndets nummer och avsluta med att trycka på OK. 8f) Upprepa 8a-8e om fler transporttillstånd finns med i tåget. 9) Markera utgångsstationen och högerklicka i det vita fältet till höger om rutan

19 (29) 10) Följande ruta visas: Figur 20. Tågrapportering Konfiguration - Nytt Dragfordon 11) Välj Nytt dragfordon Det som nedan beskrivs som dragfordon gäller även motorvagn. Allt som rapporteras sparas i en fordonsdatabas och kan användas för kopieringsändamål.

20 (29) 12) Följande ruta visas: Figur 21. Tågrapportering Dragfordon 13) Fyll i dragfordonets littera och löpnummer i rutan Fordonsnr. 14a) Rapporteras dragfordonet för första gången, hoppa till steg b) Tryck på knappen med fingret. Se figur 10.

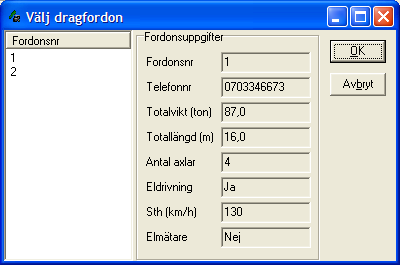

21 (29) 14c) Följande ruta visas: Figur 22. Tågrapportering Dragfordon 14d) Välj aktuellt fordon genom markering. 14e) Avsluta med att trycka på OK. 14g) Uppgifterna är nu kopierade till tågrapportering. 14g) Klicka i det vita fältet bredvid ordet DRAGFORDON för att kontrollera att fordonet accepteras av datasystemet. 14h) Om fler dragfordon ska rapporteras upprepa steg 11-14e, annars fortsätt till steg ) Fyll i telefonnumret. 16) Ändra avsändningsstation för dragfordonet om detta används på annat sätt än tåget. Som standardvärde anges alltid värdet från Plats under fliken Konfiguration. er för att ändra avsändningsstation, se kapitel ) Ändra ankomststation för dragfordonet om detta används på annat sätt än tåget. Som standardvärde anges alltid värdet från Destination under fliken Tåginfo. er för att ändra ankomststation, se kapitel ) Fyll i dragfordonets uppgift. 18a) För att ändra uppgift, tryck på knappen med fingret. Se figur10.

22 (29) 18b) Följande ruta visas: Figur 23. Dragfordon Välj uppgift 18c) Markera dragfordonets uppgift och avsluta med OK. 19) Fyll i totalvikten i ton med en decimal. 20) Fyll i totallängden i meter med en decimal. 21) Ange dragfordonets axelantal. 22) Markera om dragfordonet har eldrivning med Ja, annars Nej. 23) Ange hastigheten för dragfordonet i km/h. 24) Ange om dragfordonet har elmätare med Ja, annars Nej. 25) Klicka i det vita fältet bredvid ordet DRAGFORDON för att kontrollera att fordonet accepteras av datasystemet. 26) Om fler dragfordon ska registreras upprepa steg ) Om tåget inte ska innehålla fler fordon tryck på Spara, annars upprepa steg 9. 28) Välj Ny Vagn.

23 (29) 29) Följande ruta visas: Figur 24. Tågrapportering Vagn 30) Fyll i vagnens littera och löpnummer i rutan Vagnsnr. 14a) Rapporteras vagnen för första gången, hoppa till steg b) Tryck på knappen med fingret. Se figur 10.

24 (29) 30c) Följande ruta visas: Figur 25. Tågrapportering Vagn Här kan man välja att se alla vagnar som finns rapporterade i fordonsdatabasen i Opera eller enbart de vagnar som är registrerade för den aktuella trafikutövaren (ägaren). För att kunna se vagnar per trafikutövare måste vagnarna vara registrerade per trafikutövare (ägare) i fordonsdatabasen, se kapitel 5 i manualen Manual Opera Omlopps- & registerhantering 2.0.doc. 30d) Välj aktuell vagn genom markering. 30e) Avsluta med att trycka på OK. 30f) Uppgifterna är nu kopierade till tågrapportering. 30g) Klicka i det vita fältet bredvid ordet VAGN för att kontrollera att vagnen accepteras av datasystemet. 30h) Om fler vagnar ska rapporteras upprepa steg 9 och välj Ny vagn, annars fortsätt till steg ) Fyll i telefonnumret om det finns. Fältet inte obligatoriskt. 32) Ändra avsändningsstation för vagnen om denna används på annat sätt än tåget. Som standardvärde anges alltid värdet från Plats under fliken Konfiguration. er för att ändra avsändningsstation, se kapitel ) Ändra ankomststation för vagnen om denna används på annat sätt än tåget. Som standardvärde anges alltid värdet från Destination under fliken Tåginfo. er för att ändra ankomststation, se kapitel ) Fyll i vagnens lastprofil.

25 (29) 35a) Standardvärde för lastprofil är alltid A. 35b) För att ändra profil, tryck på knappen med fingret. Se figur c) Följande ruta visas: Figur 26. Vagn Ändra lastprofil 35d) Markera lastprofil och avsluta med OK. 36) Fyll i totalvikten i ton med en decimal. 36a) Om lasten på vagnen INTE innehåller farligt gods, d.v.s. inte har något UNnummer, redovisas vagnens vikt + lastbärarens vikt + lastens vikt i detta fält. 37) Fyll i totallängden i meter med en decimal. 38) Ange fordonets axelantal. 39) Markera om vagnen är lastad med Ja, annars Nej. 40) Ange hastigheten för vagnen i km/h. 41) Ange största axellast i ton för vagnen. Om denna inte är känd anges 0 (noll). 42) Klicka i det vita fältet bredvid ordet VAGN för att kontrollera att vagnen accepteras av datasystemet. 43) Om fler vagnar ska registreras upprepa steg

26 (29) 44) Innehåller tåget vagnar med farligt gods skall dessa särredovisas med hänseende på last. Se kapitel för instruktion. 45) Om inga fler fordon ska rapporteras avsluta med Spara Redovisning av farligt gods på vagn Varje vagn som innehåller någon typ av farligt gods skall redovisas. 1) Markera vagnen som innehåller farligt gods. 2) Högerklicka och följande ruta visas: Figur 27. Vagn Last 3) Välj Ny last. 4) Följande ruta visas: Figur 28. Vagn Ny last Godstyp

27 (29) 5) Välj godstyp. 6) För att ändra godstyp, klicka på rutan med fingret. Se figur 10. 7) Följande ruta visas: Figur 29. Vagn Ny last Ändra godstyp 8) Markera godstyp och avsluta med OK. 9) Fyll i UN-nr. 10) Ange vikt eller volym. 11) Klicka i det vita fältet bredvid ordet INNEHÅLL för att lasten accepteras av datasystemet. 12) Om fler laster med farligt gods finns på samma vagn, upprepa steg ) Finns flera vagnar med farligt gods upprepa steg 1-11 för varje vagn. 14) Vagn som innehåller farligt gods kommer att rödmarkeras efter aktivering av annat fält än fordonsfältet. 15) Avsluta med Spara Ändrade uppgifter på ett tåg På varje trafikplats som tåget blir förändrat på något sätt, ska rapporteras i Opera. Med förändring menas vagnavkoppling, vagntillkoppling, rundgång av lok, o.s.v. Observera att slutstation INTE behöver rapporteras. 1) Markera senast rapporterad plats i rutan Tågkonfiguration Plats. 2) Högerklicka och välj Ny. Se figur 17. 3) Välj station för förändring. se kapitel

28 (29) 4) Nu kopieras all information som fanns registrerad på stationen innan över till den nya stationen. 5) Förändra tåget på det sätt som önskas. För instruktion se kapitel ) Avsluta med Spara Ta bort vagnar 1) Markera den vagn som skall tas bort. 2) Högerklicka och välj Ta bort. 3) Bekräfta med Ja Ta bort Transporttillstånd 1) Markera det transporttillstånd som skall tas bort. 2) Högerklicka och välj Ta bort transporttillstånd Ändra position mellan inrapporterade fordon 1) Markera det fordon som ska flyttas. 2) Trycka ner vänster musknapp och häll den nertryckt. 3) Flytta fordonet till den nya positionen i tåget. 4) Släpp musknappen. Observera att detta fungerar endast uppåt. Exempelvis, ska en vagn flyttas från första till sista positionen måste de andra flyttas upp först Ändra stationsordning 1) Markera den station som ska flyttas. 2) Trycka ner vänster musknapp och häll den nertryckt. 3) Flytta fordonet till den nya positionen i tåget. 4) Släpp musknappen Observera att detta fungerar endast uppåt. Exempelvis, ska en station flyttas från första till sista positionen måste de andra flyttas upp först.

29 (29) Ändra tid för station 1) Markera den station som skall ändras 2) Högerklicka och välj Ändra. Se figur 17. 3) Fyll i den nya tiden. 4) Avsluta med OK Använda ett tågs konfiguration för flera tåg Om ett tågs konfiguration kommer att vara likadan för flera tåg finns möjligheten Spara som. Observera att det nya tågets uppgifter om destination, avgångsstation och avgångstid behöver förändras Ta bort tåg Finns ett tåg rapporterat som inte kommer att framföras välj alternativet Ta bort.
