1 Bruksanvisning: T290

2 Läs s noggrant igenom alla instruktioner innan du startar din träning. Innehåll I. Säkerhetsföreskrifter, tekn. beskrivning 1 II. Specifikation 3 III. Sprängskiss 4 IV. Specifikation delar 5 V. Montering 6 VI. Dator och funktionsbeskrivning 7 VII. Användnings- o. Säkerhetsföreskrifter 9 VIII. Viktig information 10 IX. Underhåll o. skötsel 11 X. Felsökningsschema 12 I. Säkerhetsföreskrifter, teknisk beskrivning O b s e r v e r a! 1. Håll löpbandet utom räckhåll för små barn. Minderåriga bör stå under en vuxens beskydd. 2. Innan du startar träningen, fäst säkerhetsklipset i kläderna på bröstet. 3. Eluttaget till maskinen skall vara jordat. När träningen är klar och du har stoppat löpbandet, stäng av strömmen. 4. För att undvika problem bör service och underhåll utföras av behörig serviceman. 5. Av säkerhetsskäl skall löpbandet ej användas av överviktiga personer eller av två personer samtidigt. 6. Gå ej upp på löpmattan från baksidan när bandet rullar. 7. Vidrör ej löpmattan med handen när den rullar och spring inte barfota. 8. Patienter med högt blocktryck eller hjärtsjukdom bör ej använda löpbandet utan annan persons närvaro. För din och familj ens hälsa, läs noggrant igenom Anm. instruktionerna innan tränin g. (Justering av mätaren får endast utföras av behörig serv iceman.) Observera att löpbandet har viktrestriktioner. Löpbandets livslängd kan påverkas om din vikt överstiger 85 kg. 1

3 Teknisk beskrivning Ineffekt: AC220V +10%(50Hz) Miljötemperatur: 0-40 Strömstyrka: 6.3A Motoreffekt: 1125W Räckvidd hastighet: 1.0~12 (km/h) Display för räckvidd tid: 0.00~99.59 (min., s) Display för räckvidd distans: 0.00~99.9 (km) Räckvidd pulsvärde: 50~200 (slag/minut) Display för kaloriförbrukning: 0~999 (kalorier) Golvyta: 1560X688X1220mm Effektiv användningsyta: 1150X360mm Övrigt LCD-skärm 6 olika löpprogram 4 hastighetsval Pulsfunktion med handgrepp Dämpningsenhet Överbelastningsskydd 2

4 II. Produktspecifikation Electronic meter suite Safety key Armrest Handle-type heart rate meter Upright pole casing Left upright pole Right upright pole Upright pole casing Front protective cover Edge Rear right regulating box Underframe Foot pad Treadmill bottom cover Anti-loosing clip Roller Treadmill Rear left regulating box Air spring Running belt 3

5 4357 III. Sprängskiss

6 IV. Specifikation delar Nr. Beskrivning Antal Nr. Beskrivning Antal 1 Threading elliptical plug 1 41 Safety switch 1 2 Monocase switch 1 42 Elliptic 50X30 pipe bulkhead 2 3 Square 30X15 bulkhead 2 43 Electronic meter 1 4 Square 40*20 bulkhead 2 44 Weldment for underframe 1 5 Handle-type heart rate meter 2 45 Weldment for running board 1 6 Fuseholder 1 46 Weldment for armrest 1 7 M12(φ24 1.5) small flat washer 2 47 Air spring casing D4X12 big cross flat-head self-taping screw D4X40 big cross flat-head self-taping screw D4X45 big cross flat-head self-taping screw D5X20 big cross flat-head self-taping screw 8 48 KL1301 air spring Armrest bushing Treadle housing Spring leaf 1 12 M6(φ18 1.0) big flat washer 6 52 Weldment for left upright pole 1 13 M8(φ24 2.0) small curved washer 4 53 Anti-loosing clip 1 14 M8(φ30 1.5) big flat washer 1 54 External plug for G38 pipe 2 15 M8 spring washer Motor buffer 6 16 M8(φ16 1.2) small flat washer Edge locating ring 6 17 Motor 1 57 Small electronic meter LOGO(49.5*23.5) 1 18 Electric control panel (provided by Zhongyang) 1 58 Small cover LOGO (68*38) 1 19 M5(φ18 2.0) big flat washer 1 59 M8X85 hexagon socket head cap screw 1 20 Threading round plug 1 60 M8X70 hexagon socket head cap screw 2 21 Power source line clip (small) 1 61 φ48 roller 2 22 Wire crimper (small) 1 62 M12X55 hexagon socket flat head cap screws 23 Motor belt 1 63 M4X12 small cross bull head screws 2 24 Middle crossing canal pipe 1 64 M4X8 big cross flat-head screws Running board 1 65 M5X12 big cross flat-head screws Running belt 1 66 M6 locknut 6 27 Front drum 1 67 M6X40 countersunk cross screws 2 28 Rear drum 1 68 m6x55 countersunk cross screws 4 29 Upright pole casing 2 69 m8 locknut 4 30 Foot 5 70 M8X16 hexagon socket flat head cap screws 31 Treadmill bottom cover 1 71 M8X16 hexagon socket head cap screws 2 32 Upright pole support cover (left) 1 72 M8X20 hexagon socket head cap screws 4 33 Upright pole support cover (right) Front protecting cover 1 74 M8x25 hexagon socket flat head cap screws M8x35 hexagon socket flat head cap screws 35 Rear regulating box (left) 1 75 M8X40 hexagon socket head cap screws 1 36 Rear regulating box (right) Edge Bush 2 39 Motor cabinet 1 40 Weldment for right upright pole 1 M8X50 hexagon socket flat head cap screws M8X55 hexagon socket flat head cap screws

7 V. Montering Före leverans kontrollerades alla delar noggrant. Löpbandet skall installeras enligt följande steg: Steg I: Packa upp löpbandet. Skjut först in vänster ramstolpe i bottenramen och fäst med 1 M8X16 skruv och bricka samt 2 M8X50 skruv och bricka. Anslut höger ramstolpe med bottenramens kablar och skjut in i bottenramen. Skruva fast med 1 M8X16 skruv och bricka. Steg II: Anslut kabeln i höger handtag med kabeln i mätaren. Skruva fast med 2 M4X40 och 1 M5X20. Steg III: För på höljet på stolpen, montera datorstödet på stolpen med hjälp av 2 M8X25 skruvar och bricka samt 4 M8X16 skruvar med bricka. Steg IV: Använd 2 M skruvar för att montera på kåpan på vänster och höger stolpe. Lossa därefter skruvarna (enligt pil nedan) för att koppla bort klipset. Lossa fästskruvarna Steg V: Om löpunderlaget inte ligger mittemellan handtagen, lossa skruvarna i Steg I och Steg III och justera avståndet mellan löpunderlaget och handtagen. Dra sedan åt skruvarna gradvis. Starta bandet i låg hastighet för att kontrollera att löpmattan är korrekt centrerad (se underhåll och skötsel ). Därefter kan du börja använda löpbandet så snart du hittat lämplig uppställningsplats. 6

8 VI. Dator funktion 1. Display 2. Beskrivning elektroniskt fönster 1. SPEED fönstret: Visar gällande hastighet under träning. Räckvidden är km/h. 2. TIME fönstret: Visar träningstiden. 3. PULSE fönstret: Visar pulsvärdet. 4. DIS fönstret: Visar träningsdistansen. 5. CAL fönstret: Visar kaloriförbrukning. 3. Knappbeskrivning 1. Program : I standby-läge, tryck på denna knapp för att välja bland de 7 programmen; 0:00, P1- P6 -FAT, etc. Standardläget är manual mode och hastigheten är 1.0 km/h. ( 0:00 representerar manual-läge och P1-P6 är förinställda program). 2. Mode, urvalsknapp: När du trycker på denna knapp kan du välja mellan 0:00, 15:00, 1.0 och 50 ( 0:00 representerar manual mode ; 15:00 tidsnedräkning; 1.0 nedräkning distans; och 50 nedräkning energiförbrukning). Vid val av olika lägen, kan nedräkningsvärden läggas in med hjälp av "Speed Up/Down. Efter inmatning, tryck Start för att starta löpbandet. 3. Start : När du trycker på denna knapp startar löpbandet. 4. Stop : Under träningen kan du trycka på denna knapp för att stoppa löpbandet och nollställa. 5. Speed och Speed : Knapp för ökning resp minskning av hastigheten. Värdet kan justeras i standby-läge och efter start. Hastigheten kan justeras i steg om 0.1 km/h. Om knappen hålls nere i mer än 0.5 sek kommer hastigheten automatiskt att öka resp minska. 6. 2, 4, 6, 8, Snabbknappar: Justerar hastigheten direkt under träning. 4. Användarinstruktion 4.1 När du satt på strömmen hörs ett pipande ljud Bi Bi och säkerhetskontakten är i standby-läge. 4.2 Vid standby -läge, tryck Start för att starta upp. Manualläget är standardläget. Löpbandet startar med en hastighet av 1 km under 3s (fönstret visar 3-2-1). Tryck sedan Speed eller Speed för att ändra hastigheten (1-12 km/h), eller tryck direkt på Snabbtangenterna (2 km/h, 4 km/h, 6 km/h och 8 km/h). 4.3 För att stanna löpbandet tryck på Stop. 4.4 Under träningen kan användaren stoppa bandet omedelbart genom att stänga av säkerhetskontakten. 7

9 4.5 Tryck på "Mode i standby-läge för att gå igenom följande inställningar: Nedräkning tid, nedräkning distans och nedräkning energiförbrukning. Tryck Speed eller Speed för att justera dessa värden. Tryck därefter på Start för att börja träna. 4.6 Tryck på program för att välja mellan 7 olika program; 0:00, P1- P6. 0:00 representerar manual-läge och P1-P6 förinställda program. Efter val av program, tryck Start för att börja träna. 5. Beskrivning av funktioner 5.1 Sätt på strömmen och fäst säkerhetsnyckeln till kontakten under mätaren. 5.2 Tryck på Start. Efter 3 sek hörs ett pipande ljud. Speed-fönstret visar nedräkningen. Efter 3 sekunders nedräkning börjar löpbandet rulla i en hastighet om 1 km/h (manualläge). Nu kan hastigheten justeras med Speed och Speed eller snabbtangenterna. Time -fönstret visar tiden från När tiden överstiger min. kommer löpbandet att stanna automatiskt. 5.3 I standby-läge, tryck Mode för att komma till tidnedräkningen."time -fönstret visar 15:00 och blinkar. Träningstiden kan anges med Speed och Speed eller Snabbtangenterna med en räckvidd från 5:00 till 99:00. Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. När du kommit till 0 saktar bandet ner tills det stannar. Efter fullt stopp inträder standby-läge. 5.4 I standby-läge, tryck Mode för att komma till distansnedräkningen. Distance -fönstret visar 1.0 och blinkar. Träningsdistansen kan anges med Speed och Speed. Räckvidden är Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med Speed och Speed eller snabbtangenterna. När du kommit till 0 saktar bandet ner tills det stannar. Efter fullt stopp inträder standby-läge. 5.5 I standby-läge, tryck Mode 3 gånger för att komma till kalorinedräkningen. Calorie -fönstret visar 50 och blinkar. Energiförbrukningen kan anges med Speed och Speed. Räckvidden är Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med Speed och Speed eller snabbtangenterna. När du kommit till noll saktar bandet ner tills det stannar. Efter fullt stopp inträder standby-läge. 6. Räckvidden för olika värden Beskrivning Initialvärde Initialt inmatat värde Räckvidd Räckvidd display Time (min:sek) 0:00 15:00 5:00-99:59 0:00-99:59 Speed (Km/h) 1.0 N/A N/A Distance (km) Heart rate (time/min) Calorie (kilocalorie) P N/A N/A Program-läge Det finns 6 förinställda program, P1-P6. I standby-läge, tryck Program och Distance-fönstret visar P1-P6. Efter val av program börjar Time-fönstret blinka och visar den förinställda tiden (15:00). Träningstiden kan anges genom att trycka på Speed och Speed (räckvidden är 5-99 min). Tryck på Start för att starta. Programmet är uppdelat i 10 segment. När programmet går in i nästa segment hörs tre pipande ljud; Bi-Bi-Bi-. Under träningen kan hastigheten ändras med Speed och Speed eller Snabbtangenterna. I nästa segment återgår hastigheten automatiskt till gällande standardvärde för segmentet. När programmet är klart hörs ett pipande ljud; B i-b i- B i. Bandet saktar ner tills det stannar och återgår till standby-läge. 8

10 Tid Program Programtabell Angiven tid/10 tidsetapper = Löptid/segment P1 SPEED P2 SPEED P3 SPEED P5 SPEED P6 SPEED Säkerhetskontakt Löpbandet stannar omedelbart om du stänger av säkerhetskontakten. Vid nödstopp visar alla fönster och alarmet ljuder BB. När säkerhetskontakten åter är på är löpbandet i standby-läge och du kan trycka på önskad knappfunktion. 9. Viloläge Systemet har en elsparande funktion. Om du ej tryckt på någon knapp inom 10 minuter i standby-läge går systemet in i ett viloläge och displayen stängs ner automatiskt. Du kan återstarta genom att trycka på vilken knapp som helst. 10. Pulsfunktion Det visade pulsvärdet skall endast ses som en riktlinje och skall ej användas i medicinskt syfte. Greppa båda händerna om sensorerna. Testet kan ta några sekunder. VII. Användnings- och Säkerhetsföreskrifter för löpbandet 1. Efter montering av löpbandet 1.1. Efter installation, sätt i säkerhetskontakten i mätaren Innan du slår på strömmen, förvissa dig om att spänningen är korrekt Sätt i kontakten, vrid på strömmen. Mätarens fönster visar initialvärden Tryck på Start. Löpbandet börjar rulla i en hastighet om 1 km/h. Förvissa dig om att mattan och mätaren fungerar normalt Tryck på Speed och Speed för att kolla spänningen Tryck på Stop eller stäng av säkerhetskontakten för att stanna löpbandet. Stäng av strömmen och dra ur kontakten. 2. Användningsinstruktioner Efter montering kan löpbandet börja användas Sätt i kontakten i vägguttaget, 220V. Förvissa dig om att spänningen är korrekt Sätt i säkerhetskontakten och tryck på Start och löpbandet börjar rulla i en hastighet om 1 km/h. Hastigheten visas på mätaren Om högre hastighet önskas, tryck på Speed och ljudet di indikerar en nivå högre. Maximal hastighet är 12 km/h. 9

11 2.4. Om du inte vill vänta på att hastigheten skall minska när du tränar i högt tempo, dra ut säkerhetskontakten och löpbandet stannar omedelbart När träningen är klar, tryck Stop och löpbandet stannar långsamt Upp- och nerfällning av löpbandet: Innan du fäller upp löpbandet måste du stänga av strömmen framtill på löpbandet. Fäll upp löpbandet med händerna. Försäkra dig om att det hörs ett klick när löpunderlaget hamnar i låsläge. Vid nerfällning, använd en hand för att hålla däcket och trampa på låspinnen. Se bild nedan: 3. Säkerhetsskydd 3.1. I händelse av nödsituation se till att säkerhetsklipset är fäst till dina kläder När löpbandet slirar eller mattan har fastnat, stannar motorn inom ca 5 sek. VIII. Viktig Information 1. Strömkrets 1.1. Undvik att använda andra elektriska enheter i samma eluttag. Nätanslutningen måste kunna leverera över 6.3A Driftspänningen bör vara inom 220V±10% för att undvika störningar Dra alltid ur kontakten efter användning Se till att rummet har god ventilation Om elsladden är skadad, vänd dig till din återförsäljare. 2. Placering av löpbandet 2.1. Löpbandet skall placeras inomhus, ej i fuktig miljö Se till att rummet har god ventilation Löpbandet bör placeras på ett jämnt underlag. 10

12 3. Att observera före och under träning 3.1. Vid träning bör du använda lämpliga kläder och skor. Spring aldrig barfota på bandet Två personer får ej använda löpbandet samtidigt För på- och avstigning, stå grensle över löpbandet med fötterna på sidorälsen. 3.4.Greppa om handtagen och spring i mitten av löpbandet för att undvika att mattan drar för mycket åt sidorna Tryck på Stop när du vill stiga av löpbandet. Stig ej av förrän löpbandet helt har stannat Det är förbjudet att röra löpmattan och drivhjulen under träningen. IX. Underhåll och skötsel av löpbandet Vänligen observera följande när du använder löpbandet. 1. Håll rent 1.1. Att hålla rent löpbandet från smuts och damm förlänger livslängden och förbättrar funktionen. Dammsug regelbundet, speciellt de synliga delarna av löpbandet samt sidorälsen Löpmattan kan rengöras med en mjuk fuktig trasa. Undvik att vatten kommer in under löpmattan Kontrollera regelbundet att alla bultar och skruvar är ordentligt åtdragna. 2. Smörjning 2.1. Löpunderlaget skall smörjas då och då. Använd medföljande smörjmedel Använd följande tabell som riktlinje för smörjning: Antal träningstimmar Mindre än 3 tim/vecka Smörjningsintervall Smörja 1 gång var 3:e månad 3-6 timmar/vecka Smörja 1 gång/månad Mer än 6 timmar/vecka Smörja 1 gång var 10:e dag 2.3. För att smörja: Lossa vä och hö justeringsbult på baksidan av löpbandet. Lyft upp mattan cm. Smörja löpunderlaget jämnt. Överdosera inte. 3. Löpbandets motstånd Det är viktigt att rengöra och smörja löpunderlaget eftersom det kan påverka funktionen och livslängden. Följande är indikering på att motståndet är för stort: 3.1. Vid avstängning är löpbandet svårt att flytta; 3.2. När löpbandet rullar i medium hastighet och du drar ur säkerhetskontakten stannar det omedelbart; 3.3. Mer motstånd kan förorsaka skada på motorn eller andra elektriska komponenter. 4. Löpbandets spänning 4.1. Fastän löpunderlaget har kontrollerats och justerats före montering kan det tänjas ut efter en tids användning. Om underlaget är alltför löst kan detta orsaka reducerad kapacitet och skada på mattan. Vanligtvis skall det vara 5-6 cm mellan löpmattan och sidorälsen Om underlaget är alltför löst: Låt mattan rulla i en hastighet om 1.5 km/h, håll i handtaget med båda händerna och försök att stoppa mattan med fötterna. Om mattan slirar indikerar detta att den behöver spännas För att spänna löpmattan: Använd insexnyckeln och placera den i justeringshylsan som sitter till vänster och höger på den bakre delen av löpbandet. (Anm.: För att spänna, vrid medsols, för att lossa vrid motsols.) Vrid nyckeln ¼ varv på båda sidor. Försäkra dig om att spänningen är lika på båda sidor. Observera: Spänn inte löpmattan för hårt. Detta kan orsaka skada på bandet. 11

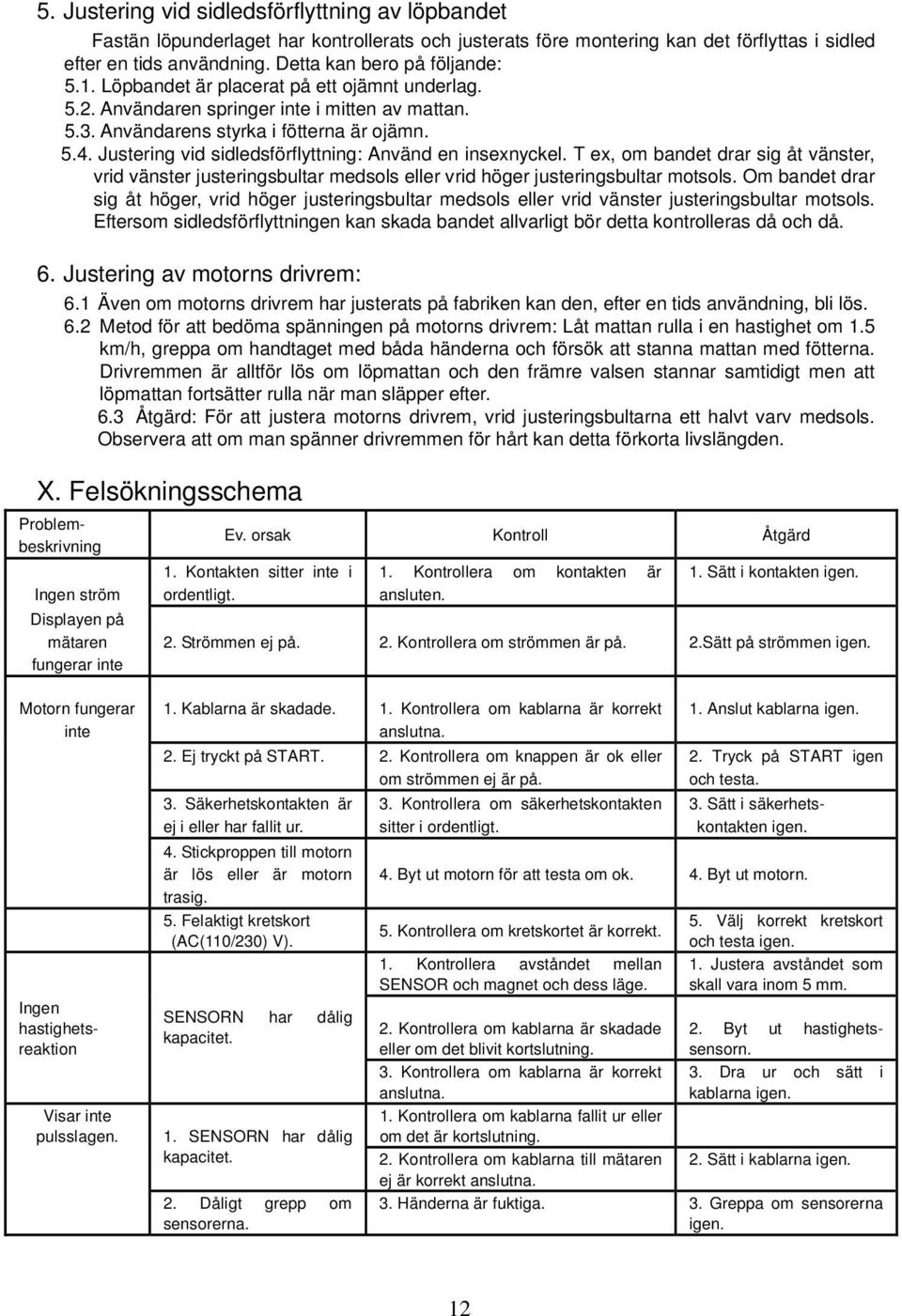

13 5. Justering vid sidledsförflyttning av löpbandet Fastän löpunderlaget har kontrollerats och justerats före montering kan det förflyttas i sidled efter en tids användning. Detta kan bero på följande: 5.1. Löpbandet är placerat på ett ojämnt underlag Användaren springer inte i mitten av mattan Användarens styrka i fötterna är ojämn Justering vid sidledsförflyttning: Använd en insexnyckel. T ex, om bandet drar sig åt vänster, vrid vänster justeringsbultar medsols eller vrid höger justeringsbultar motsols. Om bandet drar sig åt höger, vrid höger justeringsbultar medsols eller vrid vänster justeringsbultar motsols. Eftersom sidledsförflyttningen kan skada bandet allvarligt bör detta kontrolleras då och då. 6. Justering av motorns drivrem: 6.1 Även om motorns drivrem har justerats på fabriken kan den, efter en tids användning, bli lös. 6.2 Metod för att bedöma spänningen på motorns drivrem: Låt mattan rulla i en hastighet om 1.5 km/h, greppa om handtaget med båda händerna och försök att stanna mattan med fötterna. Drivremmen är alltför lös om löpmattan och den främre valsen stannar samtidigt men att löpmattan fortsätter rulla när man släpper efter. 6.3 Åtgärd: För att justera motorns drivrem, vrid justeringsbultarna ett halvt varv medsols. Observera att om man spänner drivremmen för hårt kan detta förkorta livslängden. X. Felsökningsschema Problembeskrivning Ingen ström Displayen på mätaren fungerar inte Motorn fungerar inte Ingen hastighetsreaktion Visar inte pulsslagen. Ev. orsak Kontroll Åtgärd 1. Kontakten sitter inte i ordentligt. 1. Kontrollera om kontakten är ansluten. 1. Sätt i kontakten igen. 2. Strömmen ej på. 2. Kontrollera om strömmen är på. 2.Sätt på strömmen igen. 1. Kablarna är skadade. 1. Kontrollera om kablarna är korrekt anslutna. 2. Ej tryckt på START. 2. Kontrollera om knappen är ok eller om strömmen ej är på. 3. Säkerhetskontakten är ej i eller har fallit ur. 4. Stickproppen till motorn är lös eller är motorn trasig. 5. Felaktigt kretskort (AC(110/230) V). SENSORN har dålig kapacitet. 1. SENSORN har dålig kapacitet. 2. Dåligt grepp om sensorerna. 3. Kontrollera om säkerhetskontakten sitter i ordentligt. 1. Anslut kablarna igen. 2. Tryck på START igen och testa. 3. Sätt i säkerhetskontakten igen. 4. Byt ut motorn för att testa om ok. 4. Byt ut motorn. 5. Kontrollera om kretskortet är korrekt. 1. Kontrollera avståndet mellan SENSOR och magnet och dess läge. 2. Kontrollera om kablarna är skadade eller om det blivit kortslutning. 3. Kontrollera om kablarna är korrekt anslutna. 1. Kontrollera om kablarna fallit ur eller om det är kortslutning. 2. Kontrollera om kablarna till mätaren ej är korrekt anslutna. 5. Välj korrekt kretskort och testa igen. 1. Justera avståndet som skall vara inom 5 mm. 2. Byt ut hastighetssensorn. 3. Dra ur och sätt i kablarna igen. 2. Sätt i kablarna igen. 3. Händerna är fuktiga. 3. Greppa om sensorerna igen. 12

14 1. Efter uppstart. Om ingen motorsignal inom 4 sek. stoppar maskinen. 1. Kontrollera avståndet mellan SENSOR och magnet. 2. Kontrollera om kontakten är korrekt isatt eller om sensorn är skadad. 1. Justera avståndet mellan SENSOR och magnet till att vara inom 5 mm. 2. Byt ut sensorn. Dra ur och sätt i kontakten. E01 3. Kontrollera om drivremmen är av. 3. Byt ut drivremmen. E02 E03 Motorn fungerar inte efter start. E01 visas efter 4 sek. Överströmningsskydd Överhettningsskydd 4. Kontrollera drivremmen. 4. Montera drivremmen. 5. Om man inte kan relatera problemet till de 4 punkterna ovan betyder det dålig kontakt. 1. Kontrollera om kretskortet är i överensstämmelse med motorns spec. 2. Kontrollera om motorn har missljud eller har bränt. 5. Byt ut nödvändig elektronik. 1. Byt ut motorn eller testa kretskortet igen. 2. Byt ut motorn. 3. Kontrollera om kretskortet har bränt. 3. Byt ut kretskortet. 4. Nätspänningen är felaktig eller alltför låg. 1. Kontrollera om nätspänningen är mindre än 50% av den normala. 2. Kontrollera om motorn är korrekt ansluten. 4. Använd korrekt nätspänning och testa igen. 1. Använd korrekt nätspänning och testa igen. 2. Anslut motorn igen. 3. Kontrollera om kretskortet luktar bränt. 3. Byt ut kretskortet. 13
