Läs noggrant igenom alla instruktioner. innan du startar din träning. Innehåll

Transkript

1 T290

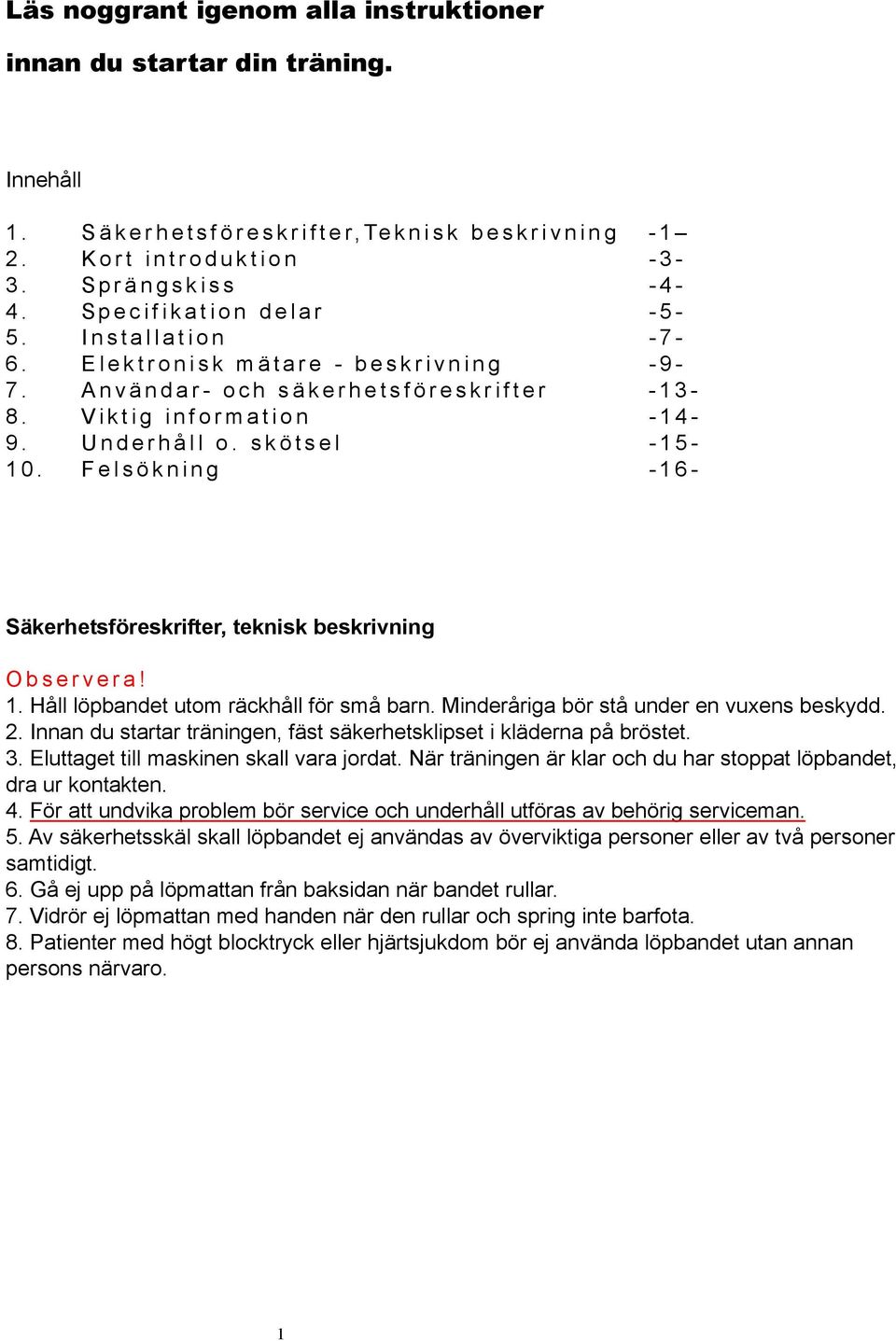

2 Läs noggrant igenom alla instruktioner innan du startar din träning. Innehåll. Säkerhetsföreskrifter,Teknisk beskrivning - 2. Kort introduktion Sprängskiss Specifikation delar Installation Elektronisk mätare - beskrivning Användar- och säkerhetsföreskrifter Viktig information Underhåll o. skötsel Felsökning -6- Säkerhetsföreskrifter, teknisk beskrivning Observera!. Håll löpbandet utom räckhåll för små barn. Minderåriga bör stå under en vuxens beskydd. 2. Innan du startar träningen, fäst säkerhetsklipset i kläderna på bröstet. 3. Eluttaget till maskinen skall vara jordat. När träningen är klar och du har stoppat löpbandet, dra ur kontakten. 4. För att undvika problem bör service och underhåll utföras av behörig serviceman. 5. Av säkerhetsskäl skall löpbandet ej användas av överviktiga personer eller av två personer samtidigt. 6. Gå ej upp på löpmattan från baksidan när bandet rullar. 7. Vidrör ej löpmattan med handen när den rullar och spring inte barfota. 8. Patienter med högt blocktryck eller hjärtsjukdom bör ej använda löpbandet utan annan persons närvaro.

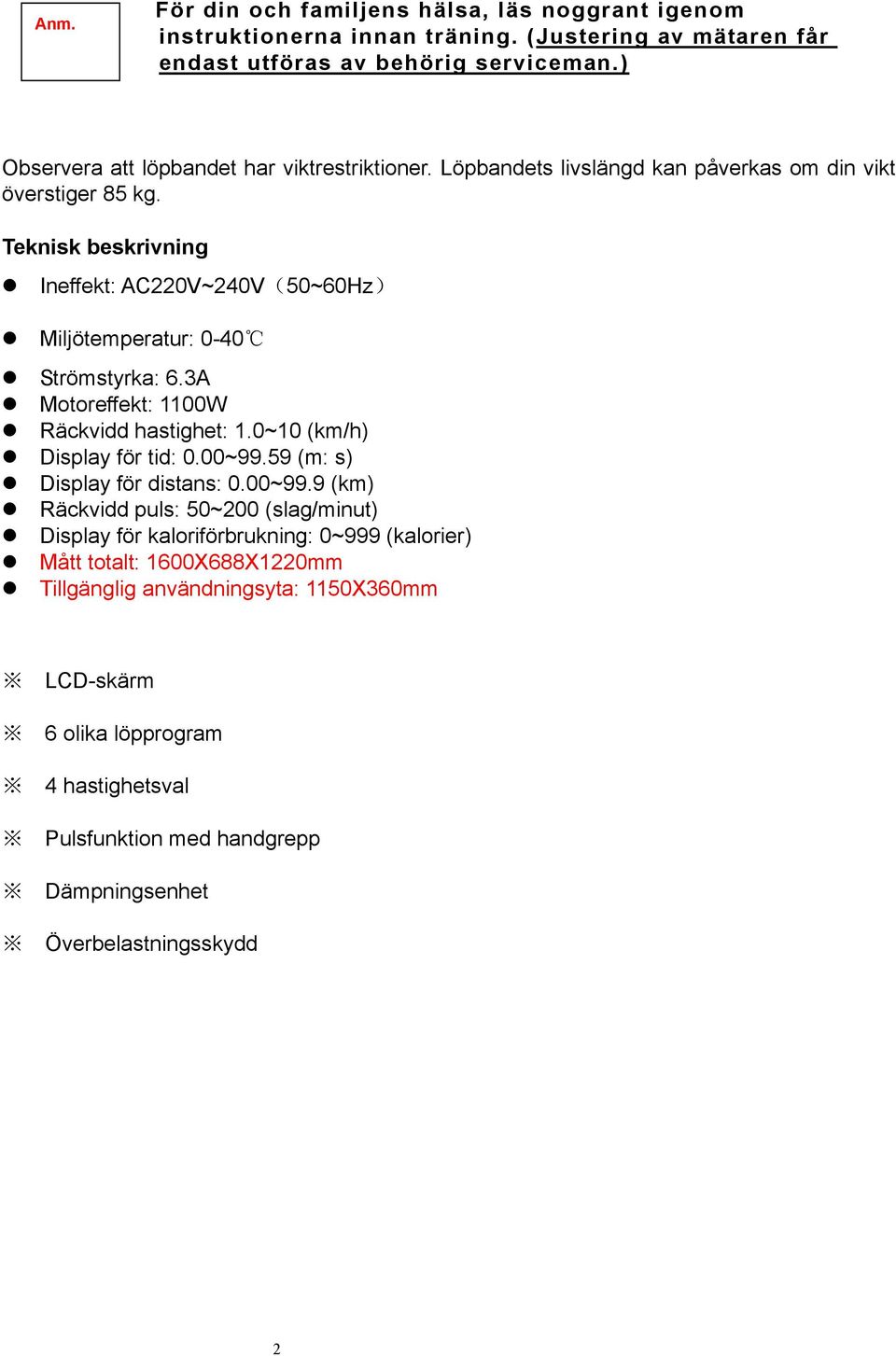

3 Anm. För din och familjens hälsa, läs noggrant igenom instruktionerna innan träning. (Justering av mätaren får endast utföras av behörig serviceman.) Observera att löpbandet har viktrestriktioner. Löpbandets livslängd kan påverkas om din vikt överstiger 85 kg. Teknisk beskrivning Ineffekt: AC220V~240V(50~60Hz) Miljötemperatur: 0-40 Strömstyrka: 6.3A Motoreffekt: 00W Räckvidd hastighet:.0~0 (km/h) Display för tid: 0.00~99.59 (m: s) Display för distans: 0.00~99.9 (km) Räckvidd puls: 50~200 (slag/minut) Display för kaloriförbrukning: 0~999 (kalorier) Mått totalt: 600X688X220mm Tillgänglig användningsyta: 50X360mm LCD-skärm 6 olika löpprogram 4 hastighetsval Pulsfunktion med handgrepp Dämpningsenhet Överbelastningsskydd 2

4 . Kort introduktion 3

5 2. Sprängskiss 4

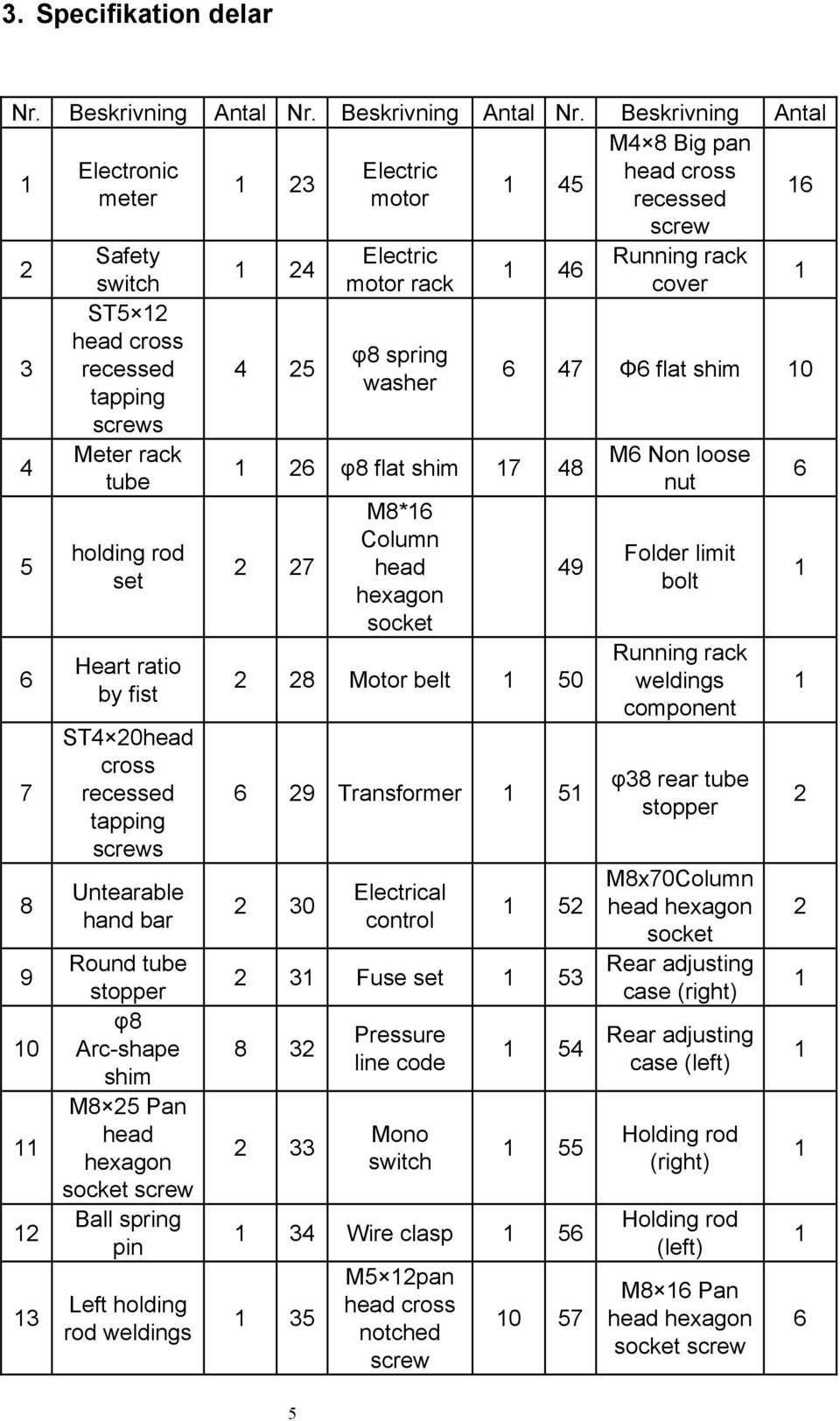

6 3. Specifikation delar Nr. Beskrivning Antal Nr. Beskrivning Antal Nr. Beskrivning Antal M4 8 Big pan Electronic Electric head cross meter motor recessed screw Safety switch ST5 2 head cross recessed tapping screws Meter rack tube holding rod set Heart ratio by fist ST4 20head cross recessed tapping screws Untearable hand bar Round tube stopper φ8 Arc-shape shim M8 25 Pan head hexagon socket screw Ball spring pin Left holding rod weldings Electric motor rack φ8 spring washer φ8 flat shim M8*6 Column head hexagon socket Running rack cover 6 47 Φ6 flat shim Motor belt Transformer Electrical control Fuse set Pressure line code Mono switch Wire clasp M5 2pan head cross notched screw 0 57 M6 Non loose nut Folder limit bolt Running rack weldings component φ38 rear tube stopper M8x70Column head hexagon socket Rear adjusting case (right) Rear adjusting case (left) Holding rod (right) Holding rod (left) M8 6 Pan head hexagon socket screw

7 4 Right holding rod weldings 36 5 Front cover rectangular tube stopper M8x85 Column head hexagon socket 2 58 Φ2 flat shim Front roller 38 φ8 flat shim 60 7 Side strip 2 39 Line set 6 8 Running belt 40 9 Rear roller M6 60 Cross recessed countersunk head screw M6 45 Cross recessed countersunk head screw Running board M8x40 Column head hexagon socket M8x20 Column head hexagon socket 62 M2 55 Pan head hexagon socket screw M8 45 Pan head hexagon socket screw Bottom frame component 25 rectangular stopper 4 63 Non loose nut Rubber mat 6 64 φ46 leg wheel ST4 2 head cross recessed tapping screws Side strip locating ring M8 60 Pan head hexagon socket screw Bottom frame foot rest

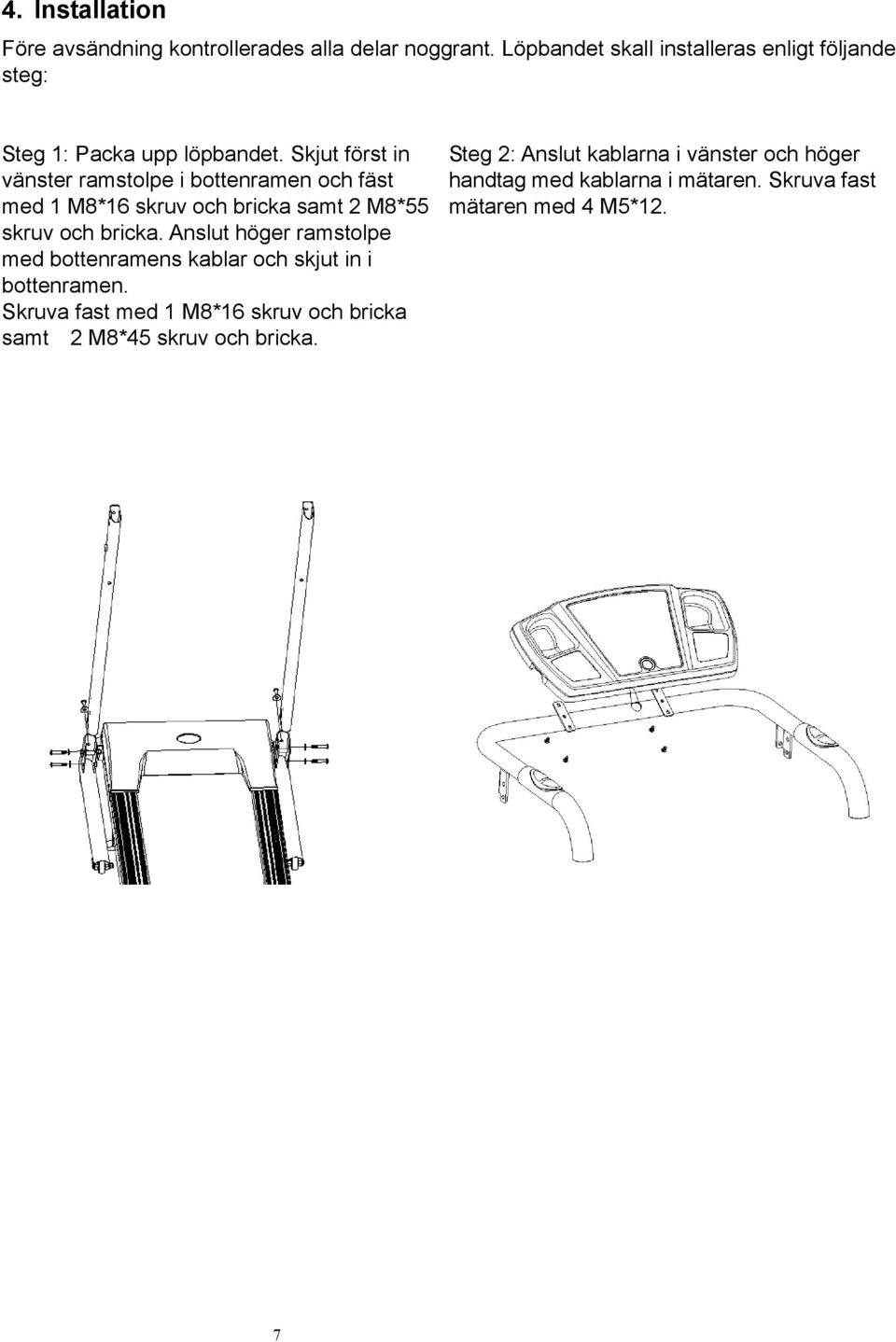

8 4. Installation Före avsändning kontrollerades alla delar noggrant. Löpbandet skall installeras enligt följande steg: Steg : Packa upp löpbandet. Skjut först in vänster ramstolpe i bottenramen och fäst med M8*6 skruv och bricka samt 2 M8*55 skruv och bricka. Anslut höger ramstolpe med bottenramens kablar och skjut in i bottenramen. Skruva fast med M8*6 skruv och bricka samt 2 M8*45 skruv och bricka. Steg 2: Anslut kablarna i vänster och höger handtag med kablarna i mätaren. Skruva fast mätaren med 4 M5*2. 7

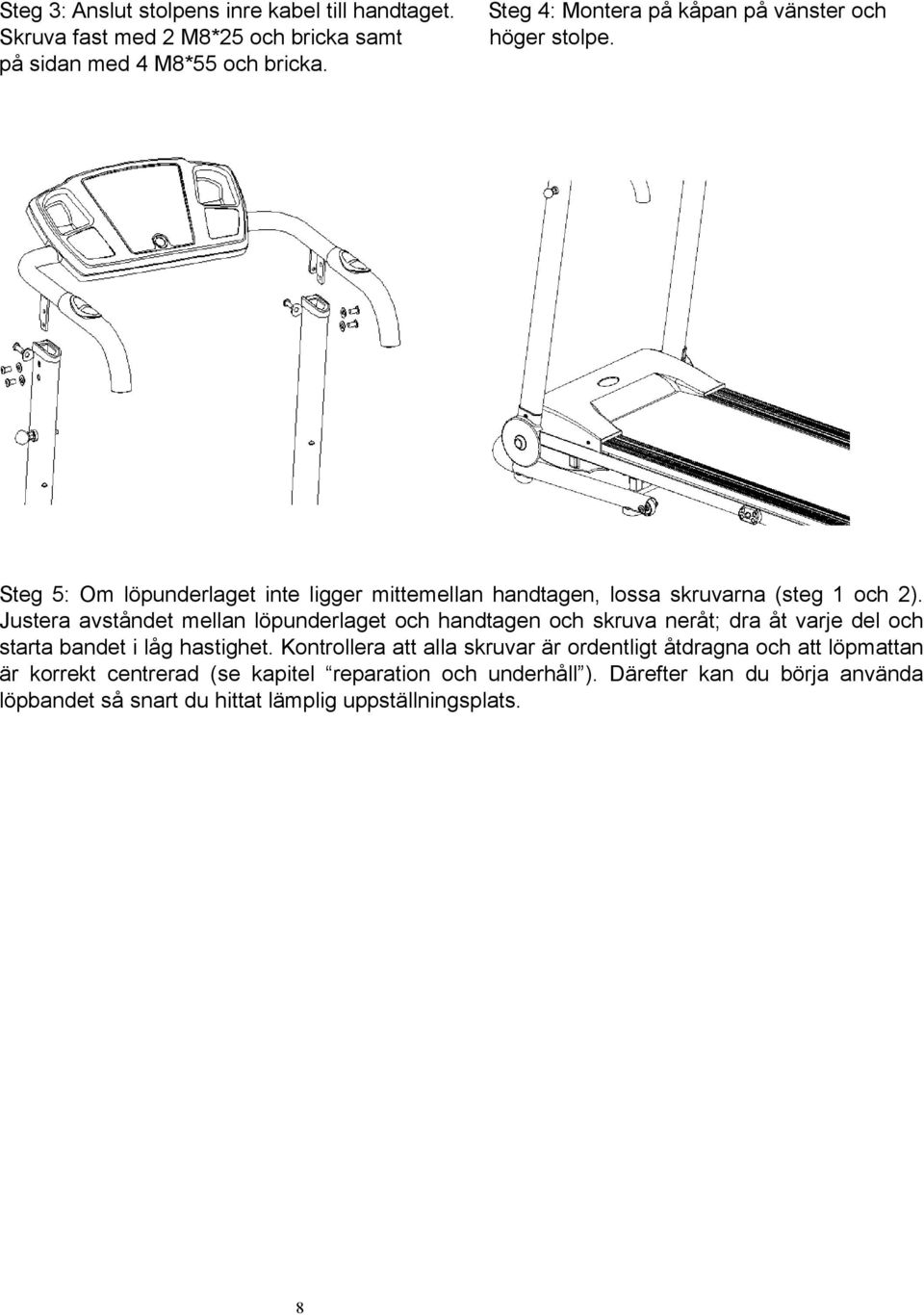

9 Steg 3: Anslut stolpens inre kabel till handtaget. Skruva fast med 2 M8*25 och bricka samt på sidan med 4 M8*55 och bricka. Steg 4: Montera på kåpan på vänster och höger stolpe. Steg 5: Om löpunderlaget inte ligger mittemellan handtagen, lossa skruvarna (steg och 2). Justera avståndet mellan löpunderlaget och handtagen och skruva neråt; dra åt varje del och starta bandet i låg hastighet. Kontrollera att alla skruvar är ordentligt åtdragna och att löpmattan är korrekt centrerad (se kapitel reparation och underhåll ). Därefter kan du börja använda löpbandet så snart du hittat lämplig uppställningsplats. 8

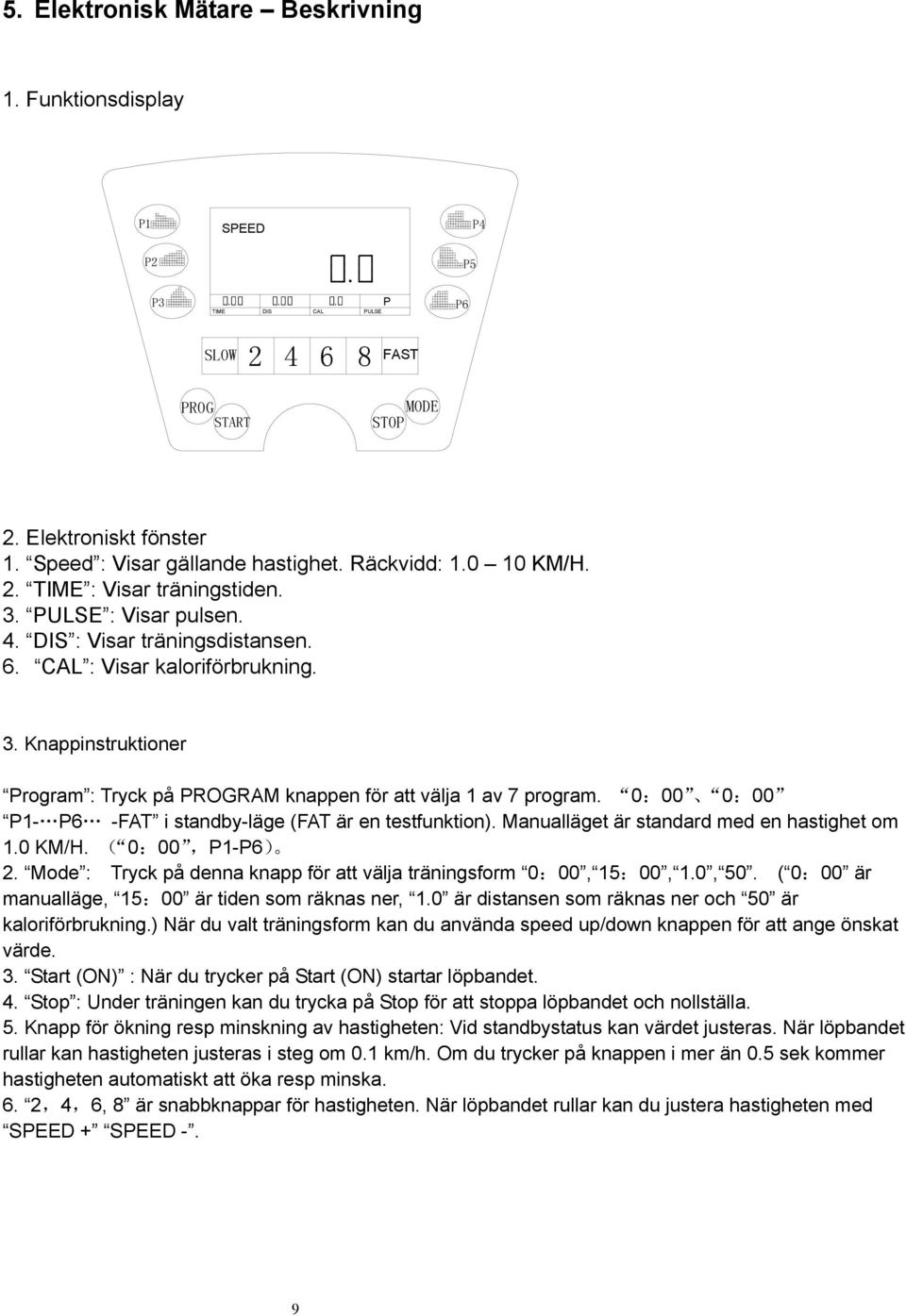

10 5. Elektronisk Mätare Beskrivning. Funktionsdisplay P P2 SPEED P5 P4 P3 TIME DIS CAL PULSE P P6 SLOW PROG START 8 FAST STOP MODE 2. Elektroniskt fönster. Speed : Visar gällande hastighet. Räckvidd:.0 0 KM/H. 2. TIME : Visar träningstiden. 3. PULSE : Visar pulsen. 4. DIS : Visar träningsdistansen. 6. CAL : Visar kaloriförbrukning. 3. Knappinstruktioner Program : Tryck på PROGRAM knappen för att välja av 7 program. 0:00 0:00 P- P6 -FAT i standby-läge (FAT är en testfunktion). Manualläget är standard med en hastighet om.0 KM/H. ( 0:00,P-P6) 2. Mode : Tryck på denna knapp för att välja träningsform 0:00, 5:00,.0, 50. ( 0:00 är manualläge, 5:00 är tiden som räknas ner,.0 är distansen som räknas ner och 50 är kaloriförbrukning.) När du valt träningsform kan du använda speed up/down knappen för att ange önskat värde. 3. Start (ON) : När du trycker på Start (ON) startar löpbandet. 4. Stop : Under träningen kan du trycka på Stop för att stoppa löpbandet och nollställa. 5. Knapp för ökning resp minskning av hastigheten: Vid standbystatus kan värdet justeras. När löpbandet rullar kan hastigheten justeras i steg om 0. km/h. Om du trycker på knappen i mer än 0.5 sek kommer hastigheten automatiskt att öka resp minska. 6. 2,4,6, 8 är snabbknappar för hastigheten. När löpbandet rullar kan du justera hastigheten med SPEED + SPEED -. 9

11 4. Användarinstruktion 4. När du satt på strömmen hörs ett pipande ljud. Sätt i säkerhetsnyckeln. 4.2 Vid standby-status, tryck Start (on) för att starta upp. Manualläget är standardläget. Hastigheten är KM/h (fönstret visar 3-2-). Hastigheten kan anges genom att trycka på speed up/down eller FAST / SLOW (-0 KM/H), eller snabbtangenterna 2Km/H; 4Km/H; 6KmH/; 8Km/H. 4.3 För att stanna löpbandet tryck på Stop. 4.4 Val av träningssätt: nedräkning av energiförbrukning, träningstid och distans. Tryck på acceleration och deceleration eller up och down för att justera tiden, distansen och energiförbrukningen. Tryck därefter på Start. 4.5 Tryck på PROGRAM+/PROGRAM- för val av program. Tryck Start för att börja träna. 5. Funktionsinstruktion 5.- Sätt på strömmen och se till att säkerhetsnyckeln sitter i Tryck på Start. Efter 3 sek hörs ett pipande ljud. SPEED-fönstret visar nedräkningen. Efter 3 sek nedräkning börjar löpbandet rulla i en hastighet om km/h (manualläge). Nu kan hastigheten justeras med speed up/down-knappen eller snabbtangenterna. Time-fönstret visar tiden från När tiden överstiger 99 minuter och 59 sek kommer löpbandet att stanna automatiskt Tryck på mode för att komma till tidnedräkningen. Time -fönstret visar 5:00 och blinkar. Träningstiden kan anges med speed up/down -knappen med en räckvidd från 5:00 till 99:00. Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med speed up/down-knappen/snabbtangenterna. När du kommit till noll stannar löpbandet och displayen visar End. Efter fullt stopp inträder standby-läge Tryck på mode för att komma till distansnedräkningen. Distance -fönstret visar.0 och blinkar. Träningsdistansen kan anges med speed up/down -knappen med en räckvidd från 0.5:00 till 99.9:00. Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med speed up/down-knappen/snabbtangenterna. När du kommit till noll stannar löpbandet och displayen visar End. Efter fullt stopp inträder standby-läge Tryck på mode 3 gånger för att komma till kalorinedräkningen. Calorie -fönstret visar 50 och blinkar. Energiförbrukningen kan anges med speed up/down-knappen med en räckvidd från 0 till 999. Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med speed up/down-knappen/snabbtangenterna. När du kommit till noll stannar löpbandet och displayen visar End. Efter fullt stopp inträder standby-läge. 0

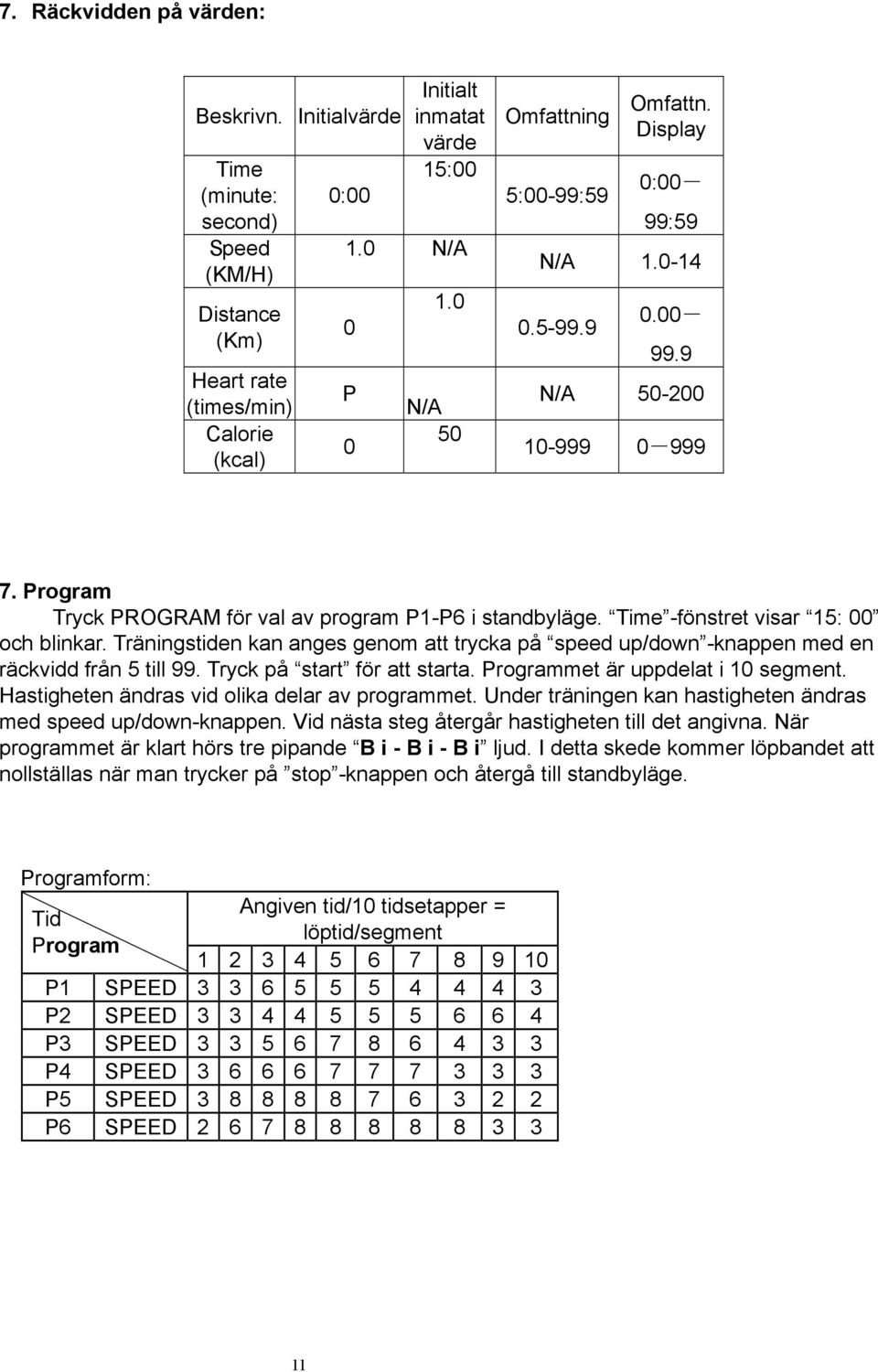

12 7. Räckvidden på värden: Beskrivn. Initialvärde Time (minute: second) Speed (KM/H) Distance (Km) Heart rate (times/min) Calorie (kcal) 0:00 Initialt inmatat värde 5:00.0 N/A 0 P 0.0 N/A 50 Omfattning 5:00-99:59 Omfattn. Display 99:59 N/A : N/A Program Tryck PROGRAM för val av program P-P6 i standbyläge. Time -fönstret visar 5: 00 och blinkar. Träningstiden kan anges genom att trycka på speed up/down -knappen med en räckvidd från 5 till 99. Tryck på start för att starta. Programmet är uppdelat i 0 segment. Hastigheten ändras vid olika delar av programmet. Under träningen kan hastigheten ändras med speed up/down-knappen. Vid nästa steg återgår hastigheten till det angivna. När programmet är klart hörs tre pipande B i - B i - B i ljud. I detta skede kommer löpbandet att nollställas när man trycker på stop -knappen och återgå till standbyläge. Programform: Angiven tid/0 tidsetapper = Tid löptid/segment Program P SPEED P2 SPEED P3 SPEED P4 SPEED P5 SPEED P6 SPEED

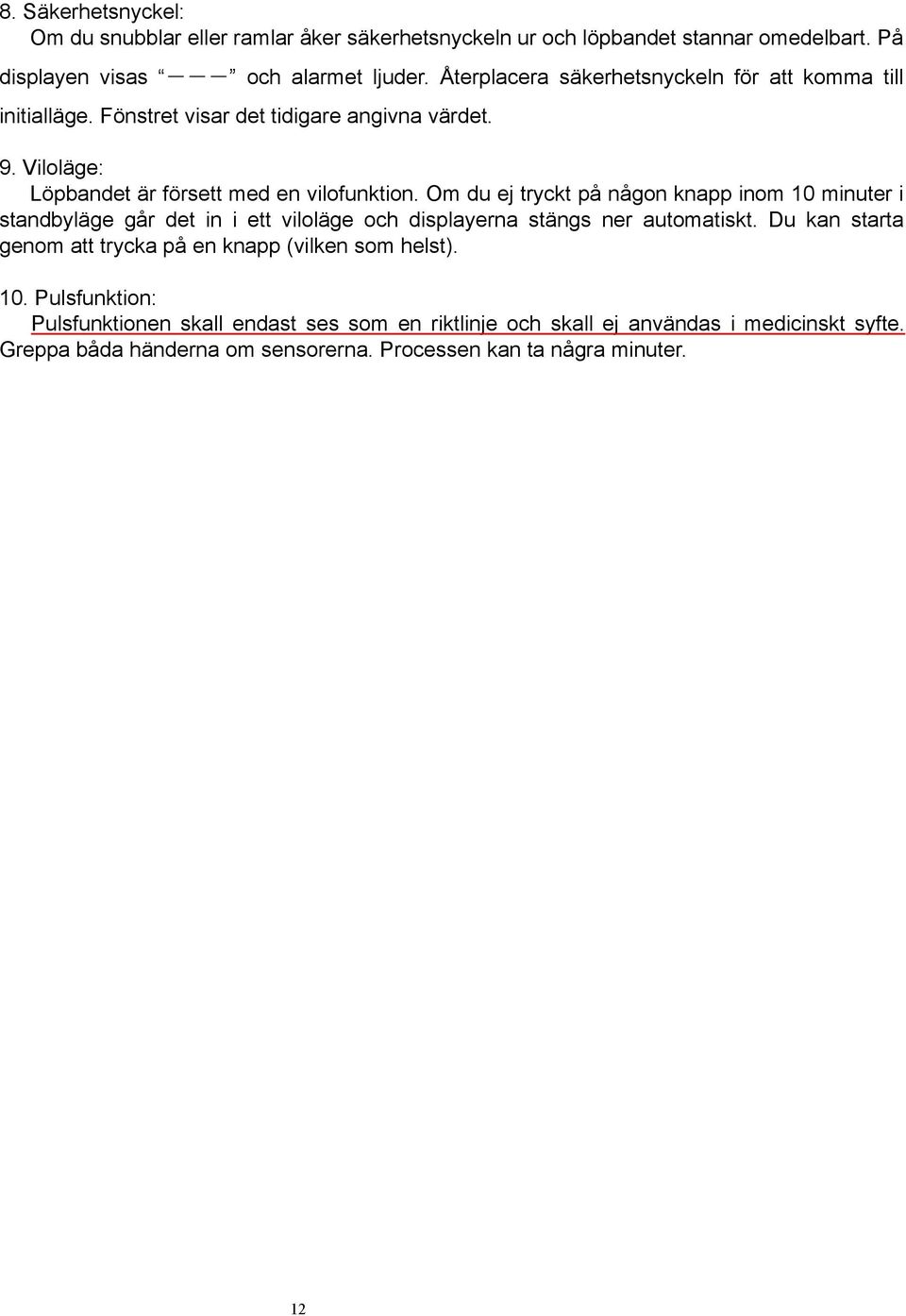

13 8. Säkerhetsnyckel: Om du snubblar eller ramlar åker säkerhetsnyckeln ur och löpbandet stannar omedelbart. På displayen visas och alarmet ljuder. Återplacera säkerhetsnyckeln för att komma till initialläge. Fönstret visar det tidigare angivna värdet. 9. Viloläge: Löpbandet är försett med en vilofunktion. Om du ej tryckt på någon knapp inom 0 minuter i standbyläge går det in i ett viloläge och displayerna stängs ner automatiskt. Du kan starta genom att trycka på en knapp (vilken som helst). 0. Pulsfunktion: Pulsfunktionen skall endast ses som en riktlinje och skall ej användas i medicinskt syfte. Greppa båda händerna om sensorerna. Processen kan ta några minuter. 2

14 8. Användar- och Säkerhetsföreskrifter. Efter installation, sätt i säkerhetskontakten i mätaren. 2. Innan du slår på strömmen, förvissa dig om att spänningen är korrekt. 3. Sätt i kontakten, vrid på strömmen. Mätarens fönster visar initialvärde. 4. Tryck på "on/off", löpbandet börjar rulla i en hastighet om km/h. Förvissa dig om att mattan och mätaren fungerar normalt. 5. Tryck på acceleration och deceleration för att se om justeringar fungerar ok. 6. Tryck på STOP för att stanna löpbandet. Stäng av strömmen och dra ur kontakten. 7. Upp- och nerfällning av löpbandet: Innan du fäller upp löpbandet måste du stänga av strömmen och dra ur den främre kontakten. Försäkra dig om att löpunderlaget hamnar i låsläge. För att fälla ner löpbandet, använd en hand för att hålla däcket och den andra för att dra ut låspinnen. Fäll ner löpbandet mot golvet. Se bild nedan: 3

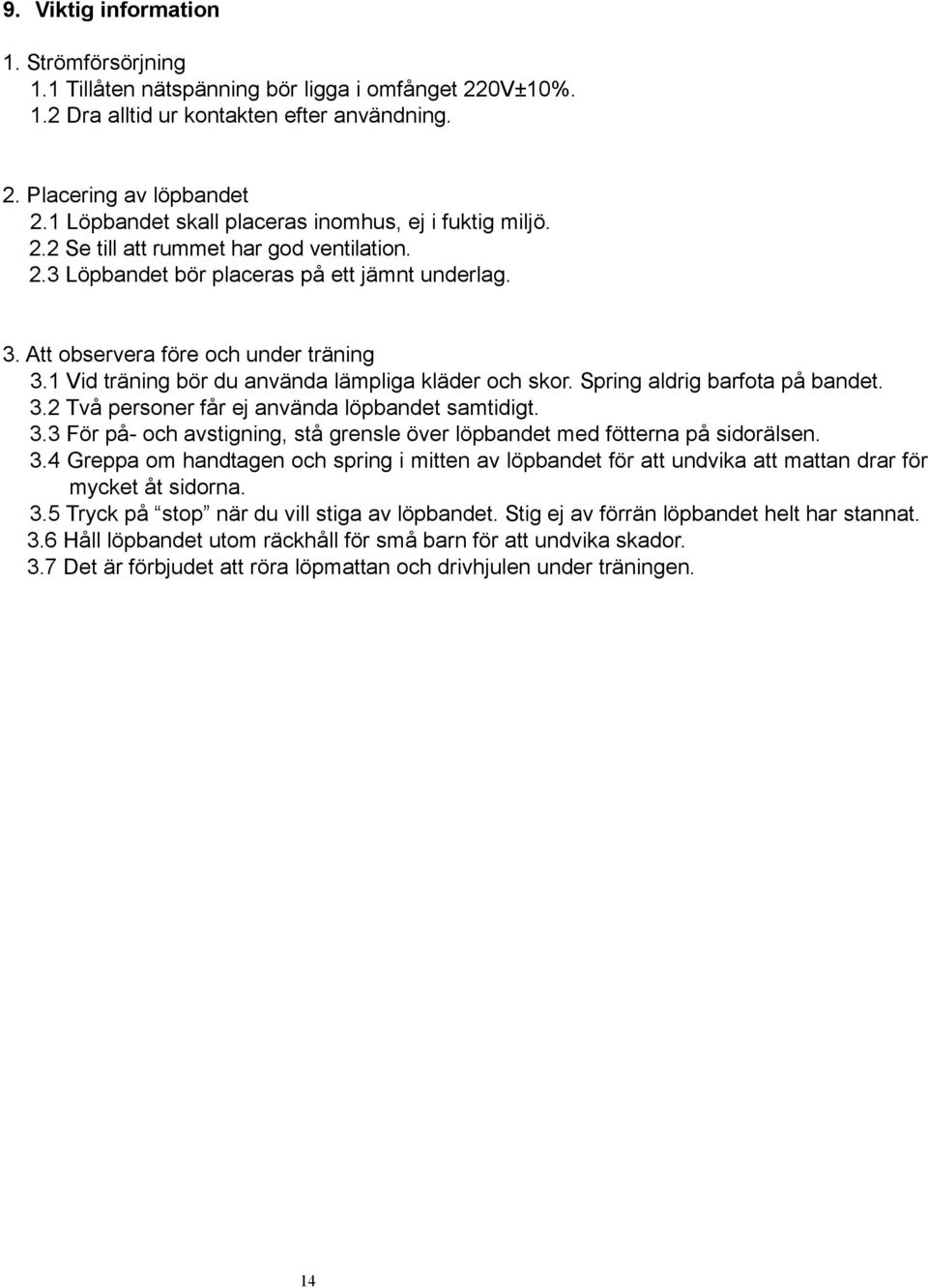

15 9. Viktig information. Strömförsörjning. Tillåten nätspänning bör ligga i omfånget 220V±0%..2 Dra alltid ur kontakten efter användning. 2. Placering av löpbandet 2. Löpbandet skall placeras inomhus, ej i fuktig miljö. 2.2 Se till att rummet har god ventilation. 2.3 Löpbandet bör placeras på ett jämnt underlag. 3. Att observera före och under träning 3. Vid träning bör du använda lämpliga kläder och skor. Spring aldrig barfota på bandet. 3.2 Två personer får ej använda löpbandet samtidigt. 3.3 För på- och avstigning, stå grensle över löpbandet med fötterna på sidorälsen. 3.4 Greppa om handtagen och spring i mitten av löpbandet för att undvika att mattan drar för mycket åt sidorna. 3.5 Tryck på stop när du vill stiga av löpbandet. Stig ej av förrän löpbandet helt har stannat. 3.6 Håll löpbandet utom räckhåll för små barn för att undvika skador. 3.7 Det är förbjudet att röra löpmattan och drivhjulen under träningen. 4

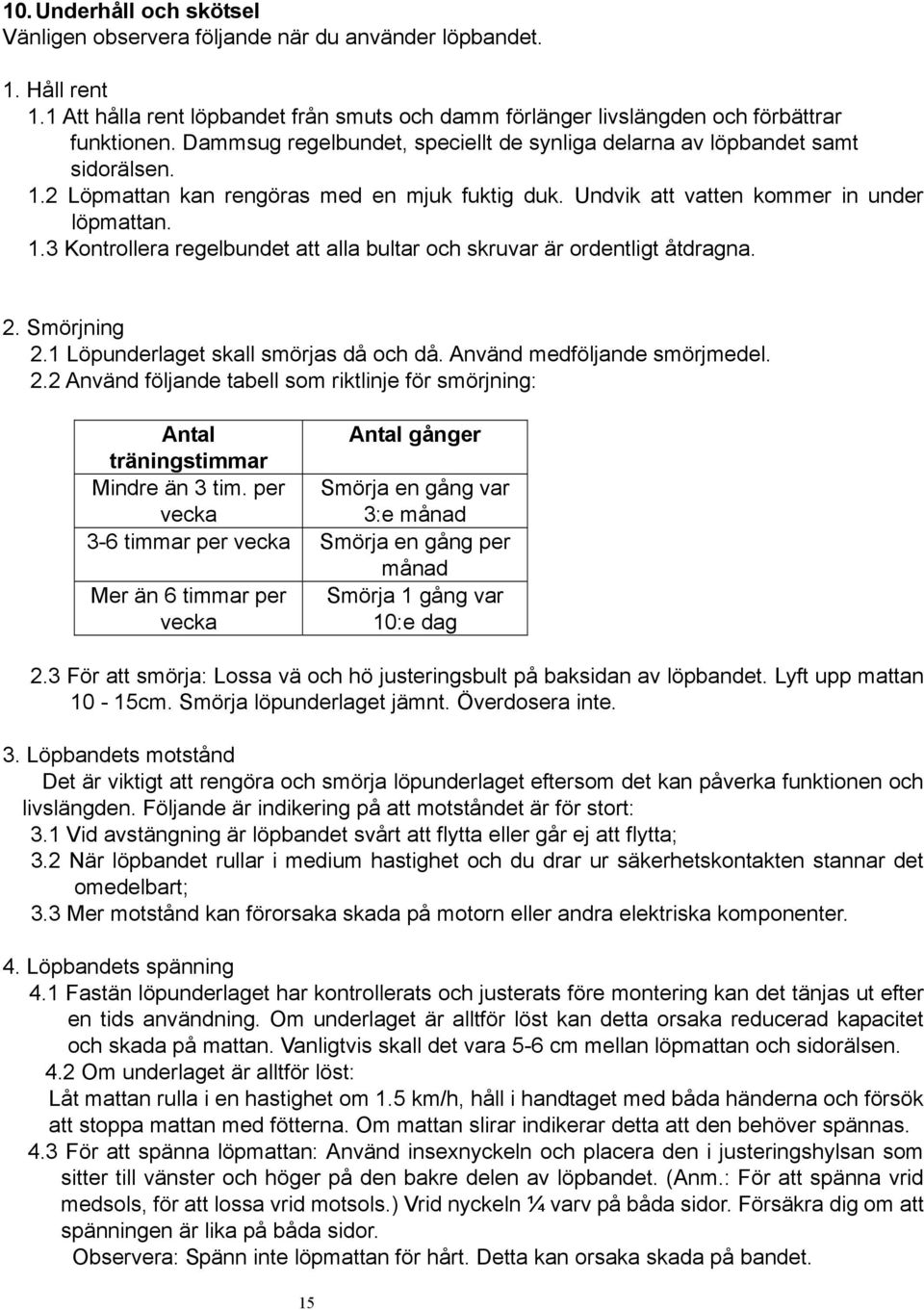

16 0. Underhåll och skötsel Vänligen observera följande när du använder löpbandet.. Håll rent. Att hålla rent löpbandet från smuts och damm förlänger livslängden och förbättrar funktionen. Dammsug regelbundet, speciellt de synliga delarna av löpbandet samt sidorälsen..2 Löpmattan kan rengöras med en mjuk fuktig duk. Undvik att vatten kommer in under löpmattan..3 Kontrollera regelbundet att alla bultar och skruvar är ordentligt åtdragna. 2. Smörjning 2. Löpunderlaget skall smörjas då och då. Använd medföljande smörjmedel. 2.2 Använd följande tabell som riktlinje för smörjning: Antal Antal gånger träningstimmar Mindre än 3 tim. per Smörja en gång var vecka 3:e månad 3-6 timmar per vecka Smörja en gång per månad Mer än 6 timmar per Smörja gång var vecka 0:e dag 2.3 För att smörja: Lossa vä och hö justeringsbult på baksidan av löpbandet. Lyft upp mattan 0-5cm. Smörja löpunderlaget jämnt. Överdosera inte. 3. Löpbandets motstånd Det är viktigt att rengöra och smörja löpunderlaget eftersom det kan påverka funktionen och livslängden. Följande är indikering på att motståndet är för stort: 3. Vid avstängning är löpbandet svårt att flytta eller går ej att flytta; 3.2 När löpbandet rullar i medium hastighet och du drar ur säkerhetskontakten stannar det omedelbart; 3.3 Mer motstånd kan förorsaka skada på motorn eller andra elektriska komponenter. 4. Löpbandets spänning 4. Fastän löpunderlaget har kontrollerats och justerats före montering kan det tänjas ut efter en tids användning. Om underlaget är alltför löst kan detta orsaka reducerad kapacitet och skada på mattan. Vanligtvis skall det vara 5-6 cm mellan löpmattan och sidorälsen. 4.2 Om underlaget är alltför löst: Låt mattan rulla i en hastighet om.5 km/h, håll i handtaget med båda händerna och försök att stoppa mattan med fötterna. Om mattan slirar indikerar detta att den behöver spännas. 4.3 För att spänna löpmattan: Använd insexnyckeln och placera den i justeringshylsan som sitter till vänster och höger på den bakre delen av löpbandet. (Anm.: För att spänna vrid medsols, för att lossa vrid motsols.) Vrid nyckeln ¼ varv på båda sidor. Försäkra dig om att spänningen är lika på båda sidor. Observera: Spänn inte löpmattan för hårt. Detta kan orsaka skada på bandet. 5

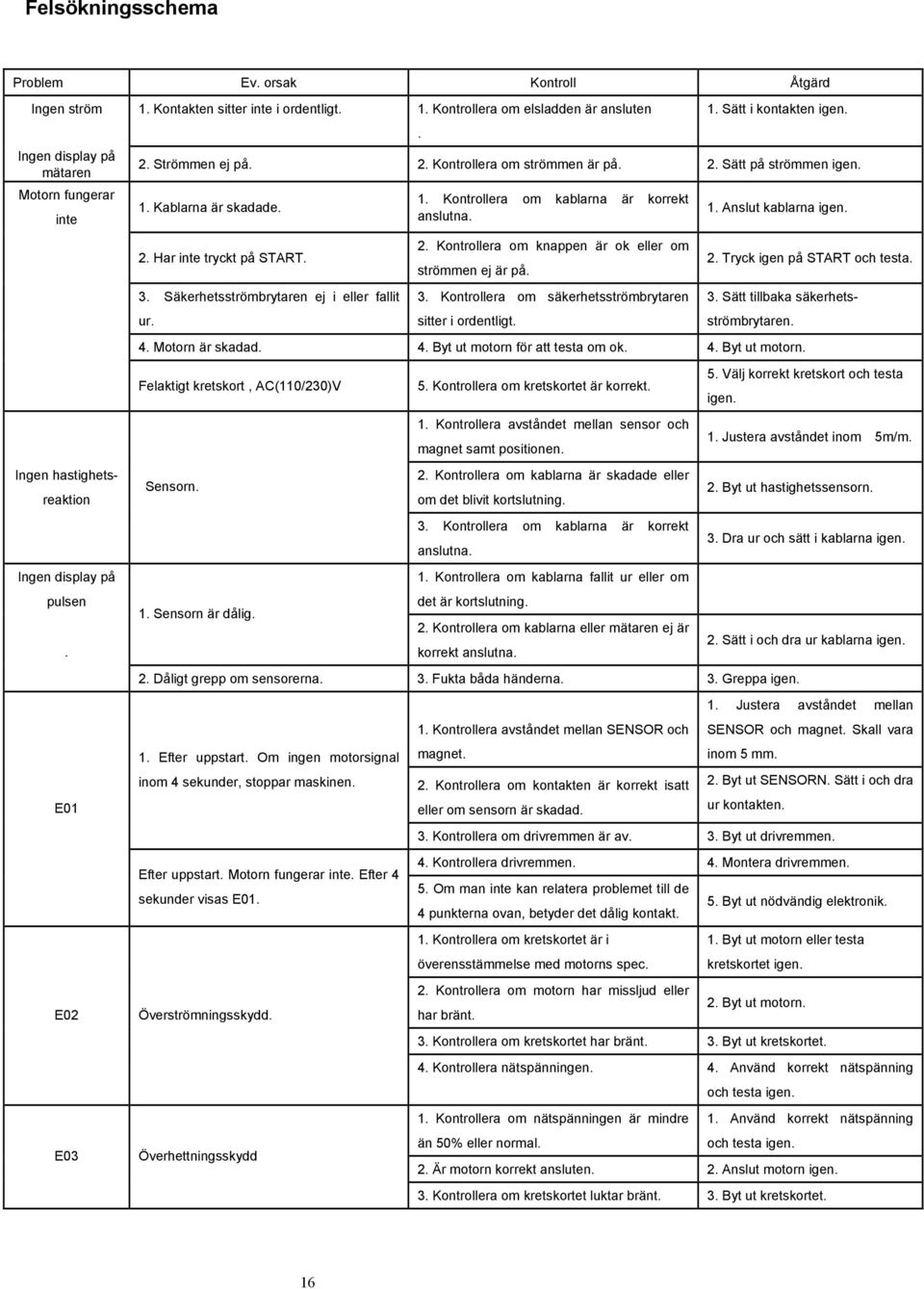

17 Felsökningsschema Problem Ev. orsak Kontroll Åtgärd Ingen ström. Kontakten sitter inte i ordentligt.. Kontrollera om elsladden är ansluten. Sätt i kontakten igen.. Ingen display på mätaren 2. Strömmen ej på. 2. Kontrollera om strömmen är på. 2. Sätt på strömmen igen. Motorn fungerar inte Ingen hastighetsreaktion Ingen display på pulsen. E0 E02 E03. Kablarna är skadade. 2. Har inte tryckt på START. 3. Säkerhetsströmbrytaren ej i eller fallit ur.. Kontrollera om kablarna är korrekt anslutna. 2. Kontrollera om knappen är ok eller om strömmen ej är på. 3. Kontrollera om säkerhetsströmbrytaren sitter i ordentligt.. Anslut kablarna igen. 2. Tryck igen på START och testa. 3. Sätt tillbaka säkerhetsströmbrytaren. 4. Motorn är skadad. 4. Byt ut motorn för att testa om ok. 4. Byt ut motorn. Felaktigt kretskort, AC(0/230)V Sensorn.. Sensorn är dålig. 5. Kontrollera om kretskortet är korrekt.. Kontrollera avståndet mellan sensor och magnet samt positionen. 2. Kontrollera om kablarna är skadade eller om det blivit kortslutning. 3. Kontrollera om kablarna är korrekt anslutna.. Kontrollera om kablarna fallit ur eller om det är kortslutning. 2. Kontrollera om kablarna eller mätaren ej är korrekt anslutna. 5. Välj korrekt kretskort och testa igen.. Justera avståndet inom 5m/m. 2. Byt ut hastighetssensorn. 2. Dåligt grepp om sensorerna. 3. Fukta båda händerna. 3. Greppa igen.. Efter uppstart. Om ingen motorsignal inom 4 sekunder, stoppar maskinen. Efter uppstart. Motorn fungerar inte. Efter 4 sekunder visas E0. Överströmningsskydd. Överhettningsskydd. Kontrollera avståndet mellan SENSOR och magnet. 2. Kontrollera om kontakten är korrekt isatt eller om sensorn är skadad. 3. Dra ur och sätt i kablarna igen. 2. Sätt i och dra ur kablarna igen.. Justera avståndet mellan SENSOR och magnet. Skall vara inom 5 mm. 2. Byt ut SENSORN. Sätt i och dra ur kontakten. 3. Kontrollera om drivremmen är av. 3. Byt ut drivremmen. 4. Kontrollera drivremmen. 4. Montera drivremmen. 5. Om man inte kan relatera problemet till de 4 punkterna ovan, betyder det dålig kontakt.. Kontrollera om kretskortet är i överensstämmelse med motorns spec. 2. Kontrollera om motorn har missljud eller har bränt. 5. Byt ut nödvändig elektronik.. Byt ut motorn eller testa kretskortet igen. 2. Byt ut motorn. 3. Kontrollera om kretskortet har bränt. 3. Byt ut kretskortet. 4. Kontrollera nätspänningen. 4. Använd korrekt nätspänning och testa igen.. Kontrollera om nätspänningen är mindre än 50% eller normal.. Använd korrekt nätspänning och testa igen. 2. Är motorn korrekt ansluten. 2. Anslut motorn igen. 3. Kontrollera om kretskortet luktar bränt. 3. Byt ut kretskortet. 6
