1 Kom igång med RS Production

2 Innehåll Vad är RS Production?... 4 Hur går det till att installera och sätt upp RS Production?... 4 Hur går det till att föra in RS Production i den dagliga verksamheten?... 4 Vad blir skillnaden när vi har RS Production på plats?... 5 Systemöverblick... 6 Rätt användargränssnitt för rätt användare... 6 RS Production Mobile... 7 Installera RS Production Mobile... 7 Notifications... 7 Reports... 7 Info Screens... 8 Koppla upp TV-skärm... 8 Installera... 8 Roterande sidor och automatiskt sidbyte vid fasta klockslag... 8 Funktioner... 8 Operator tools Koppla upp PC för Operator tools Installation Uppdateringar Funktioner Inställningar Användargränssnitt Office tools Installera Starta Office tools Uppdatera till ny version Användargränssnitt Synkindikator och laddningsinformation Tabeller Vanligt förekommande knappar och ikoner Objektkort Funktioner Infrastruktur och hårdvara Hårdvara RS Blackbox

3 15 Panel-PC Panel-PC IP65-klassning Grundläggande koncept Mätpunkt Hur många mätpunkter behövs? Egenskaper på mätpunkter Mätpunktsstatus Användning av färger för olika status Användare och operatörer Maskincykler, stopp och producerad mängd Hur långt blir ett stopp? Hur många stopp blir det? Automatisk orsakskodning Stopp när man inte har någon aktiv order Stopp vid omställning Stopptidsuppföljning när man missat att sätta schema Hur stor blir hastighetsförlusten? Mer info om maskinsignaler och inkoppling Godkänd, omarbetad och kasserad mängd Stopporsak, stoppkategori och stationskod Artikelkörning och orderkörning OEE och TEEP Kort om hur RS Production beräknar OEE Vanlig problemlösning

4 Kom igång med RS Production Vad är RS Production? Det man inte mäter kan man inte förbättra. RS Production är en programvara för Modern Produktionsuppföljning. RS är en förkortning för Real Time Solution och RS Production innebär att mäta och visualisera produktion i realtid. Med RS Production kan ni involvera produktionspersonalen i kvalitetssäkring, förbättringsarbete och andra aktiviteter som syftar till att öka er konkurrenskraft. RS Production hjälper er att mäta och realtidsvisualisera nuläge, utfall och störningar på ett sätt som involverar och inspirerar produktionspersonalen på alla nivåer i er organisation från shop floor-nivå till ledningsnivå. Genom att göra produktionspersonalen delaktiga i datainsamling och störningsanalys uppstår en motivation och förståelse för det kommande förbättringsarbetet och de åtgärder och förändringar som kommer behöva göras för att öka effektiviteten och produktiviteten. Hur går det till att installera och sätt upp RS Production? RS Production är en standardprogramvara som med enklare konfigurationer fungerar i en lång rad typer av industrier och processer. Det tekniska införandet kräver liten insats eftersom att RS Production kan samla in signaler direkt från era maskiner eller kopplas till era befintliga datakällor för att samla in driftstatus och cykeltider i realtid. Därför är det tekniska införandet en kort startsträcka innan er organisation kan börja jobba med faktabaserade beslutsunderlag i processerna för daglig styrning och förbättringar. Hur går det till att föra in RS Production i den dagliga verksamheten? För att lyckas med införandet i er organisation erbjuds standardiserat stöd för både teknisk installation och införandet i era processer för daglig styrning och förbättringar. Vi som säljer och levererar RS Production vet vilka nycklarna är för att införandet ska lyckas och vi vet vad för förändringar och upplevelser ni står inför när ni digitaliserar er produktions- och störningsuppföljning med RS Production. Det gör att vi tillsammans kan sätta upp en plan för de kommande 12 till 18 månaderna där vi kommer att lotsa er fram till er ökade konkurrenskraft. Det man inte mäter kan man inte förbättra. Det är en devis som nog alla håller med om. Därför börjar ett införande av RS Production alltid med att mäta och visualisera utfall och störningar. RS Production fungerar bra som faktastöd till daglig styrning och förbättringsprocesser som t ex PDCA och DMAIC. Förutom realtidsvisualisering och faktagrundade beslutsunderlag erbjuder RS Production en verktygslåda med digitala verktyg för att stödja många av de olika förbättringsinitiativ som finns för att öka effektivitet och produktivitet; visual management, standardiserat arbetssätt med händelsestyrda checklistor, formulär och instruktioner, ställtidsreducering, underhållsstöd med mätetal för driftsäkerhet, processtabilitet med statistiska processkontroller, spårbarhet, visuell planering, andon, larmeskalering och kompetensmatris. 4

5 Vad blir skillnaden när vi har RS Production på plats? Med RS Production på plats i verksamheten kommer ni reagera snabbare vid störningar och har fakta till hands vid beslut och åtgärder. Det gör att ni kan göra rätt aktiviteter vid rätt tillfällen och besluten för att hålla igång det värdeskapande produktionsflödet kan fattas allt närmare maskinerna istället för att alltid behöva involvera management. Vi ser fram mot att hjälpa er öka er konkurrenskraft! 5

6 Systemöverblick RS Production är ett distribuerat system som använder moderna webbtekniker för att synka data mellan klienter och server i realtid. RS Production Standard Server körs ofta som en molntjänst men kan också installeras lokalt. RS Production har ett antal olika användarklienter för olika typer av användare och roller. De körs i Windows. RS Production Mobile finns för ios och Android. Rätt användargränssnitt för rätt användare Det här stycket ger en övergripande introduktion till RS Productions olika systemdelar och användargränssnitt. En av deviserna bakom RS Production är rätt information till rätt person vid rätt tillfälle. Det är en av anledningarna till att produkten kommer med olika användargränssnitt med olika funktioner. En detaljerad genomgång av programdelar och funktioner finns i Överblick över sidor och funktioner (länk) 6

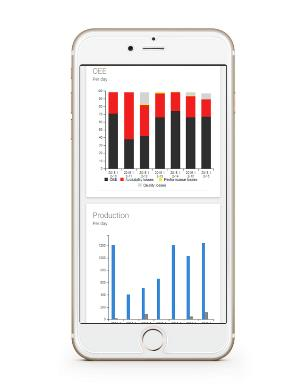

7 RS Production Mobile Med RS Production Mobile har ni hela tiden koll på utfall och avvikelser i produktion. Eftersom att RS Productions meddelandesystem även finns i Mobile så kan medarbetare direkt föra dialoger med varandra och på så sätt snabbare lösa pågående problem. Dessutom blir alla dialoger spårbara för att i efterhand ge en bättre förståelse för vad som egentligen hände. Installera RS Production Mobile Mobile finns som app för ios och Android. Om du kör en Windows-telefon så kan du köra RS Production Mobile direkt i en webbläsare på telefon istället. Om du har en Android-telefon, sök på RS Production i Google Play. Om du har en iphone eller ipad, sök på RS Production i App Store. Om du har en Windows-telefon öppnar du en webbläsare och går in på mobile.rsproduction.se Du använder samma inloggningsuppgifter till RS Production Mobile som till Office tools. Inloggningsuppgifterna ska skickats till dig med e-post. Notifications Följ skift och order i realtid och i efterhand. Få pushnotiser i telefonen vid avvikelser eller händelser. Produktionsuppföljning av tider, mängder och effektivitetstal uppdaterat i realtid. Skriv till Operator tools med kommentarer och frågor direkt från Mobile. Reports Följ utfall i OEE och producerad mängd i grafiska visualiseringar över pågående skift, pågående dygn och pågående vecka. 7

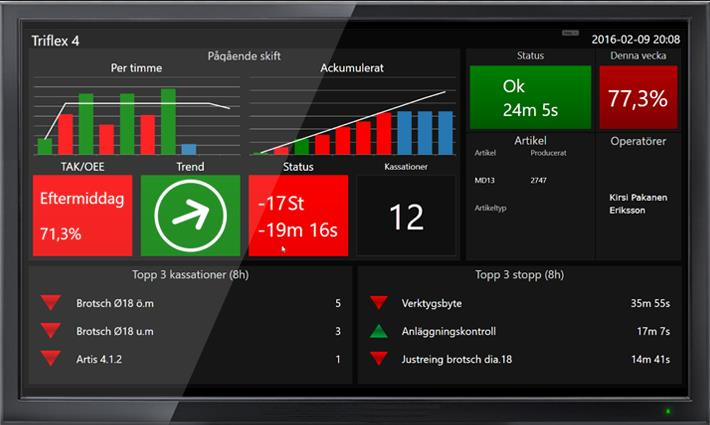

8 Info Screens Info Screens är smart placerade TV-skärmar som håller medarbetare uppdaterade om nuläge och störningar. RS Production innehåller ett par standardskärmar som är redo att användas. Koppla upp TV-skärm Det vanligaste är att man använder en vanlig TV-skärm eller PC-skärm som man kopplar till en PC via HDMI. Windows PC:n man kopplar till TV:n behöver ha en RS Production Info Screens-klient installerad. Här finns detaljerade instruktioner om hur man sätter igång en TV-skärm med RS Production. (länk här) Installera Klienten installeras med samma länk som för att installera Office tools. Roterande sidor och automatiskt sidbyte vid fasta klockslag Det finns stöd för att rotera mellan olika fördefinierade sidor. Då sätter man det antal sekunder som skärmen ska vila på varje sida. Det finns också möjlighet att sätta en klockslag när skärmen automatiskt ska skifta till en annan sida. Detta är användbart vid t ex skiftbyten eller möten vid fasta tider. Funktioner En detaljerad genomgång av programdelar och funktioner finns i Överblick över sidor och funktioner (länk) Titta också på verktyget Screens som är ett lättanvänt verktyg för att bygga egna TV-skärmar (länk här) Standardskärm Fält Beskrivning Multistatus Pågående skift (producerad mängd per (länk här) timma, ackumulerad produktion per timma, skiftets OEE, OEE-trend, Avvikelse mot mål i tid och mängd, kasserad mängd) Aktuell mätpunktsstatus Veckans OEE Aktuell artikel (benämning, producerad mängd, artikeltyp) Instämplade operatörer Topp 3 kassationer senaste 8 timmar Topp 3 stopporsaker senaste 8 timmar Pågående skift Aktuellt skift (benämning, starttid, sluttid) (länk här) 8

9 Mängder (godkänt, producerat, kasserat, omarbetat) Hastighet (mängd per timma, mängd per minut vid drift) Tider (total tid, schemalagd tid, rast, drifttid, stopptid, ställtid, tid utan körning) Effektivitet (OEE-utfall, OEE-mål, tillgänglighet, anläggningsutbyte, kvalitetsutbyte) Topp fem stopporsaker Producerad mängd (per timma, ackumulerat per timma) Tidaxel Skift senaste 24 timmar (länk här) Körningar senaste 24 timmar Operatörer senaste 24 timmar Stopp senaste 24 timmar Kassationer senaste 24 timmar Omarbetningar senaste 24 timmar OEE per timma senaste 24 timmar Producerad mängd senaste 24 timmar Mätpunktsöverblick Antal okategoriserade stopp (länk här) Instämplade operatörer Aktuell order (ordernummer, artikelbenämning, OEE, godkänd mängd, beställd mängd) [Endast om man har orderkörning] Aktuell artikelkörning (artikelbenämning, OEE, godkänd mängd) [Endast om man har artikelkörning] Skiftets OEE OEE för det kortaste av de tre ställbara tidintervallen (default 1 timma) Staplar som visar OEE för alla tre valbara tidintervallen Trendpilar som visar förändring i OEE mellan de tre valbara tidintervallen Mätpunktsstatus just nu Mätpunktsstatus Mätpunktsstatus just nu (länk här) Står still För de mätpunkter som står still just nu; (länk här) OEE just nu Längd på stoppet 9

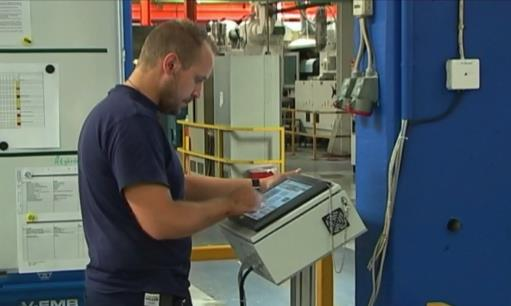

10 Operator tools Operator tools är operatörernas användargränssnitt för att rapportera och få instruktioner. Det är utformat för att fungera lika väl på en pekskärm som en vanlig PC. Koppla upp PC för Operator tools Se Guide to select PC for Operator tools (länk här) för hjälp att välja typ av PC till Operator tools. Om man använder en RS Blackbox med COM-port för att samla in maskinsignaler så är det vanligt att man kopplar den till den PC som kör Operator tools och låter Operator tools-klienten sköta datainsamlingen från boxen. Se Guide to decide how much hardware you'll need (länk här) för mer detaljer om hur man kan använda Operator tools-pc:n för att ansluta till RS Blackbox som samlar in maskinsignaler. Installation Operator tools installeras normalt av en RS Production-tekniker i samband med uppsättningen av er installation. Klicka här för en instruktion för hur du gör det själv (länk här). Uppdateringar Efter att er installation uppdaterats kommer den nya versionen till Operator tools när klienten startas om. Funktioner En detaljerad genomgång av programdelar och funktioner finns i Överblick över sidor och funktioner (länk) Inställningar Det finns många inställningar man kan göra för att anpassa operatörens användargränssnitt. Se Systemägarens guide till Operator tools (länk här) för mer information. Användargränssnitt 10

11 Mätpunktsstatus Headerfält Växla mätpunkt Menysystemet Synkindikator Headerfält Överst till vänster I Operator tools finns sex stycken headerfält. Genom inställningar på Mätpunktskonfigurationen I Office tools (länk här) kan man välja vilka fält som ska visas Fält Approved amount Article name Article number Calculated end time Machine connection Operator Order number Ordered amount Produced units Scrapped amount Shift Velocity Växla mätpunkt Överst till höger i Operator tools kan man växla mellan olika mätpunkter. Första gången man startar Operator tools på en PC får man välja vilka mätpunkter man vill kunna välja kunna välja. I Office tools kan man lägga till och ta bort mätpunkter som man kan välja på (länk här). Mätpunktsstatus Överst i mitten av Operator tools visas mätpunktens aktuella status. En mätpunkt har alltid en av fem statusar (Ok/drift, stopp, omställning, ingen aktiv order, inget schema). Längre ner finns ett detaljerat stycke om mätpunktsstatus. (länk här) Menysystemet Längst ner i Operator tools finns en rad menyknappar där man växlar mellan olika sidor. I Office tools kan man själv sätta vilka knappar man vill ha i sin menyrad (länk här). Ett tips är att inte ha fler än vad som är absolut nödvändigt. Ett enkelt användargränssnitt är viktigt för att få den manuella datainsamlingen att fungera så bra som möjligt. Orsakskoda stopp Stopporsakskodning är en av de centrala funktionerna i RS Production, längre ner finns en mer ingående beskrivning av hur stopp fungerar (länk här). 11

12 Den vänstra kolumnen på sidan Stoppkodning visar de åtta senaste stoppen. Den högra kolumnen visar äldre stopp som fortfarande är okategoriserade. För varje stopp visas tidpunkten då stoppet inträffade, hur långt det är och vilken orsakskod som stoppet fått. Ett pågående stopprad har en streckad rand runt sig och en klocksymbol som visar att tiden tickar. Längst till höger på stoppraden finns en T-knapp för att ange en fritextkommentar. Knappen är grå så länge man inte angett någon kommentar. När det finns en kommentar är knappen grön. När ett stopp först uppstår är det ett vitt mikrostopp fram till det att det är tillräckligt långt för att passera tröskeln för Produktionsstopp. Då övergår det till att vara ett rött okategoriserat stopp. Stoppet är rött okategoriserat till det att operatören klickat på det och valt orsakskod (och eventuellt också stationskod). Då övergår det till att vara ett grått kategoriserat. Det finns ett tröskelvärde kortaste stopp som visas i terminal som man kan använda för att styra hur långa stoppen måste vara innan de visas i Operator tools. Detta sätter man i Office tools. Även vita mikrostopp kan kategoriseras. Stopp som uppstår i samband med order/artikelbyte kategoriseras automatiskt som gult omställningstid och kopplas då till den orsakskod som man valt för omställning. Stopp som uppstår i samband med att man inte har någon order/artikel aktiv kategoriseras automatiskt som orange ingen aktivt order och kopplas då till den orsakskod som man valt för ingen aktiv order. Stopp som automatkategoriserats blir grått med en angiven orsakskod (och eventuellt station) direkt. Man kan alltid klicka på ett redan kategoriserat stopp och ge det en annan orsakskod (och eventuellt också stationskod). Det finns en inställning för att styra om man även ska visa stopp som är utanför schema. Det ger de operatörer möjlighet att jobba övertid och ange stopporsaker precis som vanligt. Schemat kan man alltid justera i efterhand. Stopp utanför schema visas då som dimmat rött okategoriserat för att visa att det skiljer sig från ett vanligt rött okategoriserat. Det finns en inställning för att styra om det ska skapas upp ett nytt stopp när ett pågående stopp går över ett skiftbyte. Registrera kassation Normalt har man kassationsknappen i menysystemet. Registrerad kassation påverkar kvalitetsparametern i OEE-talet. Om kan kör flera samtidiga order/artiklar eller ERP-koppling så kan man ibland välja att ha kassationsknappen på den pågående ordern på körplanssidan. Man registrerar kassation genom att ange den mängd som ska kasseras och sen välja en orsak längst till höger på sidan. Där visas de vanligaste orsakskoderna som snabbknappar. Man kan också välja annan orsak. Registrerade kassationer visas längst ner till vänster. Där ser man när varje kassation registrerades, hur stor mängd som kasserades och vilken orsakskod som angetts. 12

13 Man kan inte kassera större mängd än vad som producerats på just den körningen. Till höger på kassationsraden finns en T-knapp för att ange en fritextkommentar. Knappen är grå så länge man inte angett någon kommentar. När det finns en kommentar är knappen grön. Klicka på en kassationsrad för att ta bort den. Om man har kassationsknappen i menysystemet kan man bläddra bakåt till äldre körningar och registrera kassation på dem i efterhand. Det finns också en omarbetesregistrering man kan lägga till i menyfältet. Omarbetningar påverkar anläggningsutbytet i OEE-talet istället för kvalitetsutbytet. Körplan Det är på körplanssidan man talar om vilken order man ska köra. Det ställer om en del parametrar kring cykeltider. I den vänstra kolumnen finns de planerade körningarna/artiklarna som är tillgängliga att starta. Beroende på om man kör en enklare artikelkörning eller en orderkörning så visas ett antal olika fält som anger order, artikel, beställd mängd, planerad starttid mm. I den högra kolumnen finns de pågående körningarna/artiklarna. Beroende på om man kör en enklare artikelkörning eller en orderkörning så visas ett antal olika fält som anger order, artikel, beställd mängd, producerad mängd, kasserad mängd, omarbetad mängd, anslagen ställtid, uppmätt ställtid, drifttid, stopptid, OEE, snittid per cykel, tidigast färdig och beräknat färdig. Man kan ställa in hur många planerade körningar som ska visas i vänsterkolumnen. Man kan ställa in hur många samtidiga körningar man ska tillåta i högerkolumnen. Man kan aktivera automatiskt avslut av föregående körning när man startar en ny körning. Det innebär att slutpunkten för den första körningen blir samma som startpunkten för den andra körningen. Om man har väldigt många tillgängliga planerade körningar eller artiklar är kan man slå på ett sökfält där man kan ange ordernummer, artikelnummer eller artikelbenämning för att snabbt hitta det man ska köra. Skiftrapport Skiftrapporten är en realtidsbild av utfallet under det pågående skiftet. Med pilknapparna längst ner på sidan kan man bläddra till tidigare skift. Längst till höger finns knappar för att visa mer detaljerad stoppinformation. T-knappen på högersidan är en loggboksfunktion där man kan skriva in fritextkommentarer för skiftet. Skiftrapporten visar fem faktafält och tre grafer. Fält Innehåll Skiftschema Skifttyp Startar Slutar Mängder Godkänd mängd Kasserat 13

14 Producerat Omarbetat Hastighet Mängd per timma Mängd per minut Observera att hastigheten beräknas på drifttiden, inte hela skifttiden eller ordertiden Tider Total tid (hela skifttiden) Schemalagd tid Rasttid Drifttid (status = ok/drift) Stopptid (status = stopp) Ställtid (status = omställning) Tid utan körning (status = ingen aktiv körning) Effektivitet TAK/OEE Mål (balanserat medelvärde om man kört artiklar med olika måltal) Tillgänglighet (förlusten visas med rött i stapeln under) Anläggningsutbyte (förlusten visas med gult I stapeln under) Kvalitetsutbyte (förlusten visas med ljusgrått/vitt I stapeln under) Stopporsaker (topp 5) Skiftets fem största stopporsaker summerat på stopptid Utfall per timma Producerad mängd per timma. Linjen visar timmans beräknade mål. Mål = OEE-mål x artikelns optimala cykeltid Ackumulerat utfall per rimma Grön stapel = på målet eller över Röd stapel = under målet Blå stapel = pågående timma Summerad producerad mängd sammanställt per timma. Linjen visar målet hittills på skiftet. Mål = OEE-mål x artikelns optimala cykeltid Grön stapel = på målet eller över Röd stapel = under målet Blå stapel = pågående eller ännu inte påbörjad timma Det finns också en Produktionsrapport som visar tider och mängder fördelat på körning (order/artikel) under skiftet. 14

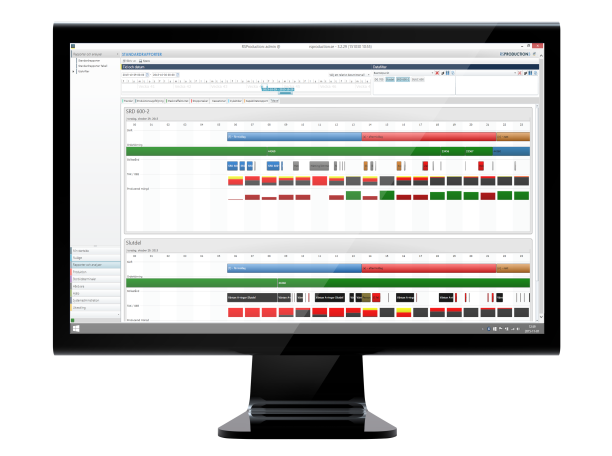

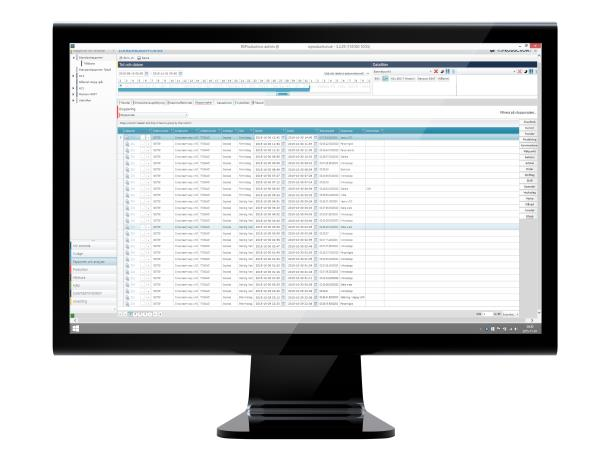

15 Office tools Office tools är användargränssnitt för rapporter, analyser, grunddata och konfigurationer. Användargränssnittet är gjort för att köra på en PC med tangentbord och mus eller motsvarande. Installera Som ny användare av RS Production får du ett e-post med en länk där du kan ladda ner aktuell version av klienten för Office tools. Klicka på länken för att starta installationen av den lätta programklienten på din Windows-PC. Ta kontakt med din lokala IT-administratör om du saknar rättigheter att göra installationen. Installation av RS-Production kräver tillägget Microsoft Silverlight Version 5 eller högre som är gratis att ladda ner på: För att installera RS-Production på din dator gör stegen: Öppna webbläsaren och gå in på: (xxxxxx är Installations ID som ni skall ha fått av er leverantör). Högerklicka med musen när sidan laddat klart och välj: Install on this computer, vänta två sekunder klicka sedan ok. Kontrollera att det nu finns en ny ikon för RS-Production på Windowsskrivbordet. Starta Office tools På skrivbordet finns nu en programikon för RS Production. Dubbelklicka på den. Klicka på Office Tools för att starta Office Tools-klienten. Genom att markera raden Remember settings kommer Office Tools-klienten att startas automatiskt när programmet startas och det här steget behöver inte upprepas igen. 15

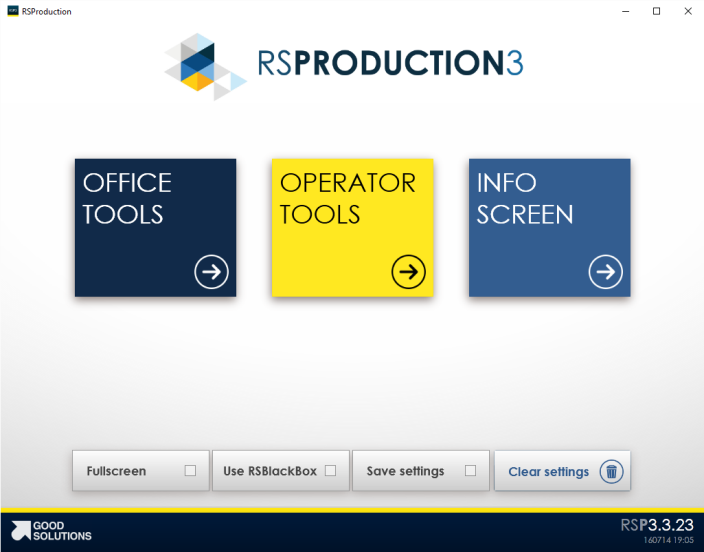

16 Ange användarnamn, lösenord, server och installationsnummer. Genom att markera kryssrutan Remember me kommer inloggningsuppgifterna att sparas och återanvändas automatiskt när programmet startas och det här steget behöver inte upprepas igen. Kontakta lokala systemägaren om du saknar någon av uppgifterna. Efter tre misslyckade försök att logga in kommer programmet att avbrytas. Dock är det inget som hindrar att man startar upp och försöker logga in igen. När programmet startas laddas datapaket med konfigurations- och produktionsdata från servern till datorns lokala RAM-minne. Tiden det tar beror på uppkopplingen till servern och hur mycket data som finns insamlat. Bara senaste produktionsdata är laddad när programmet startas För att inte behöva vänta på att all historisk produktionsdata laddas hem startas programmet så fort som all konfigurationsdata och två månaders (kan ändras lokalt med hjälp av en RS Productiontekniker) produktionsdata har laddats. När programmet öppnas kommer äldre produktionsdata att fortsätta laddas. Det går att begränsa så att man sätter en bortre gräns för hur gammal data som ska laddas. 16

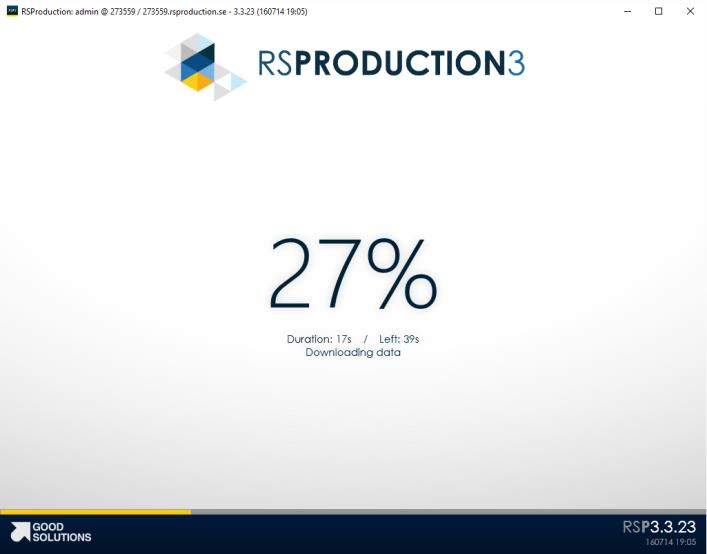

17 När programmet startats visas det längst ner till vänster under menyn hur många datapaket med äldre produktionsdata som laddats och hur många som återstår att ladda. Observera Rapporter och analyser med data äldre än två månader kan göras först när alla data laddats Det är först när all äldre produktionsdata laddats färdigt som rapporter och analyser innefattande all insamlad data kan göras. Innan det är färdigt kommer rapporter och analyser inte att visa fullständig information. Ändringar gjorda innan allt data är laddat sparas och skickas inte till andra uppkopplade klienter förens allt data är uppladdat. Observera Om klienten varit igång i mer än 24 timmar utan att ha kontakt med servern behöver den startas om Office tools synkar löpande data med den central servern. Om Office tools av någon anledning inte varit i kontakt med servern på 24 timmar kommer synkningen inte att startas om igen. Det gäller både om nätverkskontakten varit nere eller om man haft sin laptop stängd. Uppdatera till ny version Om ert företag fått en ny programversion tillgänglig sedan förra gången programmet startades på den aktuella datorn kommer denna att laddas ner och installeras automatiskt i samband med att programmet startas upp. Användargränssnitt Inloggningsdetaljer Undermeny Meddelandesystem Huvudmeny Synkindikator och laddningsinformation Synkindikator och laddningsinformation RS Production har en centraliserad modell för lagring och delning av data. Alla händelser och ändringar delas i realtid mellan alla öppna klienter. Därför behöver det Office tools hela tiden ha kontakt med servern. Det gäller både för att Office tools ska få nuläge från mätpunkterna och för att de ändringar man gör i Office tools ska slå igenom ute i Operator tools. Därför finns det en datasynkindikator för att visa när det är problem med kontakten med servern. Dataysynkindikatorn är uppdelad i två delar, en överdel och en underdel. Övre delen Datasynkning Färg Ändringar gjorda på egna klienten Ändringar som ska synkas till egna klienten GRÖN Alla ändringar sparade Alla kända ändringar inlästa GRÅ - Uppstartssynkning ännu inte färdig LJUSBLÅ Synkning pågår Synkning pågår 17

18 GUL Lagring av ändringar har tagit mer än 5 - minuter. Det är en stor risk om GUL status pågår mer än 20 minuter, då bör man kontakta support, avsluta inte. RÖD Kontakta support, avsluta inte. Kontakta support, avsluta inte. Undre delen Serverkontakt GRÖN Klienten har kontakt med servern GUL Klienten har INTE kontakt med servern. Kontakta support, avsluta inte. Innan ändringarna man gjort i Office tools helt har synkats med den centrala servern lagras de lokalt. Därför försvinner inget data när man stänger programmet eller tappar kontakten med servern innan synkindikatorn är helt grön. Informationsraden När programmet startats visas längst ner till vänster på Informationsraden hur många datapaket med äldre produktionsdata som laddats och hur många som återstår att ladda. Huvudmeny Huvudmenyn är indelad i rubriker för att förenkla navigeringen. För att göra det ytterligare tydligt har varje rubrik, och alla dess undermenyer också fått en egen färg. Min startsida Den här rubriken finns till för er och era egna behov. Ett tips är att spara egna rapporter och urval här för snabbt hitta det man oftast använder. Ett annat tips är att sätta en egendefinierad startsida för varje användare. Det hjälper till att snabbt komma fram till den information man oftast söker. I grundkonfiguration ligger här användarnyheter från Good Solutions. Nuläge Här samlas realtidsuppdaterade sidor. Rapporter och analyser Här finns systemets standardrapporter och analysverktyg. Standardrapporterna finns både i utskriftsvänliga A4-format och i tabellformat utvecklade för att exportera data till Microsoft Excel. Produktion Här samlas alla funktioner och inställningar kopplade till mätpunkter, orsakskoder, schemaläggning, order, artiklar, bemanning mm. Hårdvarukonfiguration Här finns inställningar för anslutning av maskinsignaler och operatörsterminaler. Hjälp Kontaktuppgifter för att nå support. Systemadministration Här hanteras användarkonton, menysystemet med mera. Menyalternativet är bara tillgängligt för systemadministratörer. 18

19 Tabeller Administration och konfiguration görs till viss del i en standardtabell som fylls med olika kolumner och datarader beroende på vilket vilken typ av objekt som tabellen visar. Redigera direkt i tabellen Innehållet i många av cellerna kan ändras direkt i tabellen utan att öppna något objektkort. När man klickar en gång direkt i det fält du vill ändra ändras sätts cellen i redigeringsläge. Direkt när man lämnar cellen så sparas ändringen. Man behöver inte spara. Av säkerhetsskäl kan inte redigering göras i de tabellrapporter som finns i Rapporter och Analyser. Det är för att inte användare med bara tillgång till rapporter ska kunna göra ändringar i data. Öppna ett objekt Understrukna ljusblå texter innehåller länkar till det objekt som visas. Klicka en gång på texten så öppnas objektkortet. Därifrån kan sedan ändringar och tillägg göras på objektet. Se stycket om objektkort här under för mer information (länk här). Exportera till Excel Alla tabeller kan exporteras till Excel. Det finns en knapp i tabellens menyfält för att automatiskt öppna Excel och skicka data dit. Växla sida För att undvika långa laddningstider visas 27 rader på varje sida. Det innebär att det skapas flera sidor om tabellen man visar innehåller fler än 27 objekt (rader). Använd pilknapparna i botten av tabellen för att växla sida. Sortera Tabellen är sorterad i antingen stigande eller fallande ordning utifrån innehållet i den kolumn vars översrkiftsfält har en lite mörkare markering på sig. Som användare kan man själv styra vilken kolumn som tabellen ska sorteras efter. Genom att klicka på en kolumns överskrift så kommer hela tabellen att sorteras efter innehållet i den kolumnen. Första gången man klickar kommer sorteringsordningen att vara stigande. Det innebär att raderna med lägsta värdena visas överst och raderna med de högsta värdena visas underst (0 till 9 och A till Ö). När överskriften har triangelsymbol med basen nedåt är tabellen sorterad i stigande ordning. Varje gång man klickar på en kolumns överskriftsrad växlar sorteringsordningen. När överskriften har en triangelsymbol med basen uppåt sorteras tabellen i fallande ordning. Det innebär att raderna med högsta värdena visas överst och raderna med de lägsta värdena visas underst (Ö till A och 9 till 0). RS Production-tekniker kan hjälpa er att ändra vilka kolumner som ska visas och i vilken ordning tabellen är sorterad när den laddas. Filtrera Längst till höger i de allra flesta överskriftsfält finns en trattsymbol. Genom att klicka på den öppnas filtrering- och sökverktyget. 19

20 I filtreringsverktygets lista visas de olika värden som finns i kolumnen i tabellen. Även om ett värde finns flera gånger i tabellen visas det bara en gång i filtreringsverktygets lista. Gruppera Tabellen kan även grupperas på innehållet i en kolumn. Då kommer en grå övergripande tabellrad att skapas för varje unikt värde/ innehåll i kolumnen. Klickar man på den gråa tabellraden visas alla de underliggande dataraderna. För att sortera på en kolumn: 1. Vänsterklicka på en kolumns rubrik och håll musknappen intryckt. 2. Dra och släpp den på texten Drag a column header and ovanför kolumnrubrikerna. Se den streckade pilen i bilden här under. Vanligt förekommande knappar och ikoner Knapp/ ikon Benämning Funktionsbeskrivning Spara ändringar Sparar de ändringar som är gjorda till servern. Spara ändringar och stäng Stäng Skapa ny Koppla objekt Redigera detaljer Ta bort Exportera till Excel Skriv ut Sparar de ändringar som är gjorda till servern och stänger det fönster som är öppet. Stänger det fönster som är öppet utan att spara några ändringar. Skapar nytt objekt av den typ som visas i tabellen. Associerar andra existerande objekt till det markerade objektet i tabellen. Används t ex när mätpunkter ska kopplas till en operatörsterminal eller när en orsakskod ska kopplas till ett orsakskodsschema. Öppnar objektkortet för det markerade objektet i tabellen. Det är på objektkortet man gör ändringar och inställningar på objektet. Tar bort objektet som är markerat i listan. Innan objektet tas bort ställs en kontrollfråga (Är du säger på att du vill ta bort objektet?). Innehållet i tabeller kan alltid exporteras till Excel. I exporten skickas alla tabellens sidor med. Funktionen öppnar Excel automatiskt. Startar utskrift Objektkort Alla typer av objekt har också en egen typ av objektkort. Ett objektkort visar alla inställningar som kan göras på ett objekt och associationerna till andra objekt. Beroende på vilken användarnivå man har (rapportanvändare, användare, systemägare) så visaes olika mycket detaljer på objektkortet. Alla objektkort är uppbyggda enligt samma princip. Överst finns en menyrad med funktionsknappar. 20

21 Till vänster finns en menyrad med olika sidor som kan visas i objektkortet Större delen av objektkortet täcks av ett funktionsfält där de olika sidorna visas. Överst i funktionsfältet finns en rad med flikar för att växla mellan olika vyer i funktionsfältet. Klicka spara Inne i objektkorten behöver man klicka spara för att ändringar ska slå igenom. Funktioner En detaljerad genomgång av programdelar och funktioner finns i Överblick över sidor och funktioner (länk) Här är en kortfattad genomgång av de allra mest central sidorna. Mätpunkt och Mätpunktskonfiguration Mätpunktskonfigurationen är ett hjälpobjekt till Mätpunkten för att förenkla konfigurationen när man har många mätpunkter med samma inställningar. Samma Mätpunktskonfiguration kan delas av flera Mätpunkter. Många egenskaper sätts på Mätpunktsobjektet, men de egenskaper som ofta är samma för flera mätpunkter sätts istället på Mätpunktskonfigurationsobjektet. Tabellen sammanfattar de viktigaste egenskaper, tider och mängder som lagras på mätpunkten. Egenskaper Namn Färgtema Sektion (Sektionstillhörighet) OEE-mål Datainsamling, maskinsignaler, ingångar på RS Blackbox Koppling till Operator tools-terminaler Mer mera Tider och mängder Producerad mängd Kasserad mängd Drifttid Stopptid Aktiv order Aktiv artikel Med mera Läs mer om mätpunktskonceptet i det här stycket (länk här). På mätpunktsobjektet sätts också de inställningar som används för att omvandla insamlade maskinsignaler till produktionsdata i RS Production. Så länge som inte den artikel som körs har något avvikande värde konfigurerat för den aktuella artikeln kommer mätpunktsobjektets värde att användas. Det innebär att man sätter grundvärden på mätpunktsobjektet och sedan sätter avvikelser på artikelobjekten. 21

22 Fält Betydelse Enhet Gräns för produktionsstopp Längsta tiden för ett Mikrostopp som Sekunder inte behöver ges någon orsakskod. Om ett Stopp är längre än Gräns för produktionsstopp blir det ett Produktionsstopp och kommer behöva en stopporsakskod. Kortaste stopp som visas i terminal Stopp som är kortare än Kortaste stopp Sekunder som visas i terminal visas inte på sidan för stopporsakskodning i Operator Tools. Det är ändå ett stopp och räknas som en Tillgänglighetsförlust i TAK/ OEEberäkningen och visas i stopprapporterna. I Stopptidsuppföljningen kommer stoppet att visas som Mikrostopp (om det inte getts någon annan orsakskod). Standardschema Referens till det schema för planerad produktionstid som automatiskt ska upprepa sig för mätpunkten. Enhetsprefix Tecken eller text som alltid skrivs före producerad mängd. Enhetssuffix Tecken eller text som alltid skrivs direkt efter producerad mängd. T ex Kg eller Meter. Ett tips är att lägga till ett mellanslag som första tecken för att få ett mellanrum mellan värdet och enheten (24 kg). Längsta cykeltid Sätter gränsen för hur lång tid man ska Sekunder vänta på en ny cykel innan man börjar räkna Stopptid. Optimal cykeltid Samma som utrustningens tekniska Sekunder maxhastighet. Optimal cykeltid är definition för 100 procent Anläggningsutbyte i TAK/ OEEberäkningen. Inställningscykel vid omställning Antal cykler utan avbrott som krävs för Antal att avsluta omställningsstoppet och ändra mätpunktens status från Ställ till Ok Observera att produktion som är under ställtid registeras som producerad mängd och behöver alltså kasseras manuellt. Kortaste tillåtna tid mellan två cykler Används endast för att filtrera bort brus i signalinsamlingen mellan cykler. Obs att värden under en sekund inte kan anges. Detta kan lösas med inställning i RS-BlackBox. Kontakta support för hjälp med detta. Sekunder 22

23 Mängd per cykel Faktor som räknar om antalet cykler till producerad mängd. Talet kan vara över och under ett men får inte vara negativt. 0,5 = Det behövs två cykler för att producera en enhet (t ex 0,5 liter per cykel). 1 = Varje cykel är en producerad enhet 2 = Varje cykel produceras det två enheter ( t ex 2 styck varje cykel). Orsakskoder Klicka på Produktion i huvudmenyn och sedan Orsakskoder i undermenyn. I rullgardinsmenyn lägst upp till vänster kan man välja om man vill jobba med stopporsakskoder, kassationskoder eller omarbetningskoder. De gula texterna i programmet talar om hur man jobbar med att skapa och underhålla orsakskoder hela vägen ut till Operator tools. Se den här videon för exempel på hur man kan jobba (länk här). Schemaläggare För både OEE-mätning och stopptidsuppföljning är schemaläggningen en central funktion. Det är med schemaläggningen man definierar vad som är maximal tillgänglig tid (100% Tillgänglighet). Alla stopp vid schemalagd tid kommer att fastna i stopptidtidsuppföljningen. Därför konfigureras schemaläggaren upp med den tid maskinen är planerad att vara i drift. När en maskin är schemalagd kommer alla stopp att påverka den schemalagda tiden och räknas som förluster. Genom att välja att en orsakskod ska exkluderas från OEE kommer stopptiden att hamna utanför OEE-beräkningen, men stoppen kommer ändå med i stopprapporterna. Genom att välja att en orsakskod ska exkluderas från schema kommer stopptiden att hamna utanför OEE-beräkningen och stoppen kommer inte heller med i stopprapporterna. Både exkludera från OEE och exkludera från schema sätt på orsakskoden. Genom att lägga till raster i ett schema skapar man planerade hål i schemaläggningen som sänker kravet på 100 % tillgänglig tid. Stopp under raster kommer inte med i stoppuppföljningen och sänker inte OEE-talet. En liten ordlista för schemaläggning Ord Betydelse Skiftschemamall En beskrivning av ett cykliskt återkommande skiftmönster som ofta är en eller ett par veckor långt. Ändrar man i mallen så ändrar man inte i alla de skiftscheman som klistrats in sedan tidigare, men i de som kommer att klistras in framöver. Skiftschema En instans(inklistrad kopia) av en schemamall. Skift En arbetsdag för ett skiftlag (t ex 06:00 till 14:00) Skiftlag Ett sätt att gruppera skiften för uppföljning (t ex Förmiddag, Eftermiddag ) 23

24 Rast Dygnsbrytning Rast delar upp ett skift i flera arbetspass. Under raster räknas inte OEE och stopptid. Med hjälp av dygnsbrytning kan man för varje skift markera vilken veckodag det tillhör. Då kommer man i rapporter och analyser att få information per produktionsdag istället för per kalenderdygn (00:00 till 00:00). Schemaläggning bygger ofta på cykliskt återkommande mönster som upprepar sig på ett jämnt antal veckor. Genom att lägga upp en skiftschemamall som beskriver skiftmönstret så kan man sen låta den mallen återupprepa sig själv. Här är en guide till att skapa en schemamall som upprepas automatiskt. 1. Gå in på huvudmenyn Produktion och sedan in på Schemaläggning 2. När schemaläggaren öppnas, klicka på fliken Skiftschemamallar för att öppna en tabell med alla schemamallar 3. Klicka på Skapa-knappen för att öppna guiden för att lägga till en ny schemamall a. Ge schemamallen ett namn som väl beskriver dess längd och hur skiftupplägget ser ut (t ex 3-skift med ständig natt). b. Ange mallens längd i antal dagar (t ex 14 eller 21 dagar). Denna kan alltid ändras i efterhand. c. Välj första dag i veckan genom att klicka på -knappen. Läs mer längre ner om hur automatisk duplicering av schemamallar påverkas av första veckodag. d. Ge schemamallen en färg för att visualisera den i användargränssnittet. e. Klicka Spara och stäng f. Nu är skiftschemamallen skapad och finns i tabellen över skiftschemamallar men den innehåller ännu inga skift. 4. Markera den nyskapade skiftschemamallen och klicka Öppna för att börja lägga till skift. 5. Klicka Skapa och välj Skift i rullgardinsmenyn för att lägga till ett nytt skift Fält Skifttyp Skiftlag Intervallstart Intervallslut Veckodag Betydelse T ex förmiddag, eftermiddag. Talar om vilken tid på dygnet det är. T ex Team 1. Talar om vilken grupp som är där. Tidpunkt för start av skiftet. Obs att tidpunkten :00 är midnatt första dagen i skiftschemamallen Tidpunkt för slut av skiftet Den dag som skiftet skall tillhöra när man använder dygnsbrytning Tänk på att inte bryta för raster. Använd rastfunktionen eller exkludera från OEE för att lägga till raster om det är tid som inte ska belasta OEE. 6. Upprepa punkt 5 till det att alla skift i schemamallen är upplagda 7. Upprepa punkt 5, men välj Rast istället för Skift för att också lägga till raster 8. Ställ in den nya skiftschemamallen som standardschema för mätpunkten genom att öppna Mätpunktens objektkort (Mätpunkter/ Maskiner) och öppna den (eller de) mätpunkter som skalla använda schemamallen som standardmall. Klicka på fliken Standardvärden och välj Standardschema i listan. För att komma åt den här funktionen behöver den inloggade användare tillhöra användargruppen Superuser. För att automatiskt kopiera in nytt schema ställer schemaläggaren varje dag följande frågor 24

25 1. Finns det något schema inlagt imorgon? 2. Om svaret är nej ställer den nästa fråga. Har den här mätpunkten något standardschema inställt? 3. Om svaret är ja så klistrar den automatiskt in en kopia av standard skiftschemamallen och skapar upp de skift som den innehåller. Om det ligger ett manuellt placerat schema kommer den automatiska schemaläggningen inte att köras. Det är vanligt att man inte alltid i förväg vet när man kommer att köra t ex övertid eller helg. Därför kan man i efterhand ändra schemaläggningen och få rätt siffror i rapporter och analyser. Även stopporsakskodningen i Operator Tools fungerar under tiden som man kör utanför schema även om stoppraderna ligger bakom ett halvtransparent lager för att visa att det inte ligger något schema. Här är en guide för hur man läggar till skift i efterhand. 1. Gå in på huvudmenyn Produktion och sedan in på Schemaläggning 2. När schemaläggaren öppnas, klicka på fliken Skiftlista för att öppna en tabell med alla planerade skift 3. Klicka på knappen Skapa för att lägga till ett nytt skift som inte finns med i schemamallarna. Genom att klicka på ett skift i tidaxeln i Rapporter och analyser/standardrapporter eller Nuläge/Tidaxel kan man justera ett skifts start- och sluttid i efterhand. Observera att det bara är skiftets start- och sluttid som justeras. Tidstämplar för producerad mängd, kasserad mängd, stopp med mera kommer inte att ändras. Just nu finns det en minnesläcka i schemaläggaren som innebär att man behöver starta om Office tools när man jobbat med schemaläggning en stund. Annars risker det att bli långsamt. Artiklar Artikelregistret används både när man använder artikelkörplan och orderkörplan. En artikel används för att känna igen en produkt, ge den egenskaper och kunna filtrera, söka och sortera i rapporter och analyser. Artikelregistret ligger under menyn Produktion och sedan Artiklar. För att lägga till en ny artikel gå till artikelregistret och klicka på Skapa ny. Fyll i parametrarna för artikeln. En artikel i sitt grundutförande bara tre parametrar Parameter Artikelnummer Namn Artikeltyp Beskrivning Nummer för att identifiera artikeln. Beskrivning eller namn för artikeln. Ett sätt att gruppera ihop flera artiklar och göra dem sökbara som en grupp i analysverktyget. Om en artikel har någon eller några maskinsignalsinställningar som avviker mot vad Mätpunkten har generellt så kan de överlagras på artikelnivå. Läs mer i stycket om mätpunktsinställningar (länk här) om vilka maskinsignalsinställningarna är. För att ändra inställningar på en artikel markerar man artikeln i artikelregistret och klickar på Redigera detaljer. Gå in på fliken Maskinsignalsinställningar. 25

26 Klicka sedan på Skapa ny. Fyll i och koppla följande parametrar: Parameter Mätpunkt Artikel Värde Inställningstyp Beskrivning På vilken mätpunkt inställningen ska gälla. Artikeln skall redan vara angiven här men kontrollera så att det är rätt. Värde på inställningen. Kan vara en av följande: Längsta cykeltid [Sekunder] Optimal cykeltid [Sekunder] Gräns för produktionsstopp [Sekunder] Inställningscykler vid omställning [Sekunder] Kortaste cykeltid [Sekunder] Kortaste stopp som visas i terminalen [Sekunder] Hastighetskonstant [Enheter per tidsenhet](kräver kundunikt tillägg) Enheter per cykel [Sekunder] Bara för att man överlagrar ett värde behöver man inte överlagra alla. Då används istället mätpunktens värde. De här flexibla inställningarna gör det möjligt för RS Production att köra med olika inställningar för samma artikel på olika mätpunkter. Ändringarna som görs slår igenom direkt men påverkar inte tidigare eller pågående körningar. Din artikel kommer att använda de nya inställningarna nästa gång den körs. För att ändrade inställningar ska slå igenom på en pågående körning behöver denna pausas och startas igen. Order Det finns tre typer av körningar (olika sätt att köra order/artikel på en mätpunkt). För varje mätpunkt väljer man det som passar bäst. Man kan inte samtidigt köra både artikelkörningar och orderkörningar. Den första och enklaste kallas för dummyorder. Då definierar man en enda artikel på mätpunkten och kör sedan med de inställningarna oavsett vad man producerar. Det andra alternativet är artikelkörning. Då skapar man de artiklar som är aktuella att köra på en mätpunkt och kopplar dem till mätpunkten via artikelns objektkort. Man kör då orderna utan ordernummer, beställd mängd, planeringsdatum och liknande. Med artikelkörningar får man den nivå på datainsamling som krävs för en komplett OEE-mätning. Det tredje alternativet är orderkörningar. Då skaparman orderobjekt som man planerar på mätpunkter. Då får man med sig allt kring mängder, planeringsdatum och status. Det ger också en möjlighet att spåra och följa utfall på ordernummer. Nulägesbilder Under Nuläge i huvudmenyn finns ett antal realtidsuppdaterade bilder. De finns beskrivna i detalj i stycke om Info Screens (länk här). Nulägesbild Multistatus Pågående skift 26

27 Tidaxel Mätpunktsöverblick Mätpunktsstatus Står still Rapporter och analyser Stor del av arbetet med RS Production syftar till att skapa bra faktaunderlag för beslut. Med den inbyggda analysmotorn, de färdiga rapportsidorna och exporterna till Excel finns alla möjligheter att ta fram fakta till underlag för beslut. Vänta med att göra rapporter och analyser till att alla datapaket har laddats. Annars kan det hända att det finns data som inte kommer med i rapporterna. Läs mer om laddning av data i avsnittet Fel! Hittar inte referenskälla. om att starta RS-Production. Om rapport- och analysverkyget uppfattas som långsamt. Prova att göra mindre dataurval. Antingen minska tidurvalet eller välja färre mätpunkter eller artiklar. Använd pausa-knappen för att undvika att data laddas direkt när man gör en filterändring. Det är väldigt smidigt när man ska göra flera ändringar i sitt urval och sparar mycket tid. Funktion Ikon Betydelse Rensa urval Nollställ alla gjorda val i datadimensionen. Alla objekt kommer att bli avmarkerade. Invertera urval Alla markerade objekt blir avmarkerade och alla avmarkerade objekt blir markerade Pausa automatisk omräkning Stäng av automatisk omräkning av rapporter och analyser Aktivera automatisk omräkning Uppdatera beräkningar vid varje ändring av dimensionsurval. Ikonen byts till. Återstarta automatisk omräkning av rapporter och analyser vid varje dimensionsurval. Ikonen byts till. När den automatiska omräkningen av rapporter och analyser är avstängd används den här funktionen för att manuellt begära en omräkning och visning. RS Production har ett stort urval av färdiga verktyg för analyser och rapporter. Det finns både utskriftsfärdiga rapportsidor och tabellrapporter som är framtagna för att både kunna analyseras i RS-Production och att kunna rapporteras till Excel. För att göra användandet enkelt är tid- och datafilter gemensamt för alla rapporter. Det skapar möjlighet att röra sig mellan rapportsidor och ändå behålla det urval man gjort. Längst upp till vänster finns datum- och tidväljaren. Det finns tre sätt att göra ett urval här. Ett sätt är att välja fasta datum i med kalendrarna längst till vänster. Ett annat är att välja ett relativt datum i rullgardinen längst till höger. Det tredje är att klicka och dra direkt i kalendern. Se den här videon för exempel på hur man kan jobba med datumval (länk här). Även om man tar ett tidurval från midnatt till midnatt så kommer tidfiltret att ta med all produktionsdata som enligt schemaläggningen hör till de valda datumen (man sätter veckodag på skiften). Det är för att man alltid ska få med rätt underlag för t ex nattskift som går över midnatt när man tar ut rapporter till morgonmöten. 27

28 Längst upp till höge finns dimensionsfiltret. Där väljer man vilka mätpunkter, artiklar, skiftlag med mera man vill ha med. Att inte göra något val alls i dimensionsfiltren innebär att man visar alla möjliga val. Med menyknappen Skriv ut skickar man det den valda rapportsidan till den skrivare man väljer. Men menyknappen Spara finns möjligheter att spara gjorda urval och spara det som en sida någon stans i menysystemet. Man kan också ersätta en befintlig sida. För att undvika att sprida mängder av sidor i alla användares menysystem kan man också välja vilka användare sidan ska vara tillgänglig för. Om man vill ta bort en sida man sparat håller man nere Alt-tangenten samtidigt som kan klickar på den. I objektkortet som öppnas klickar man på koppla-knappen på raden Rotmeny och väljer sen Ta bort och stäng i menyraden. Då försvinner sidan från menyn men finns kvar som sida om man vill lägga till den igen vid något senare tillfälle. Sparade rapportsidor kan schemaläggas som utskrifter för att spara tid inför återkommande möten. Det gör man under menyn Utskrifter och sen Schemalagda utskrifter. De analysverktyg och rapporter som finns beskrivs detalj i introduktionen till RS Productions rapportoch analysverktyg (länk här). Rapport- och analysverktyg Sidor Trender Överblick med både absoluta mängder och OEE OEE Tider och mängder Produktionsuppföljning Överblick Skiftrapport Tabellrad per skift Tabellrad per artikel och skift Tabellrad per order Tabellrad per dag Tabellrad per artikel Tabell med kassationer Tabell med omarbetningar Maskineffektivitet OEE o Överblick, mätpunkt, sektion, artikel, artikel/mätpunkt, artikel/skift, artikel/skiftlag, order, skiftlag, skiftlag/mätpunkt, skiftlag/sektion, skift, skift/mätpunkt, skift/sektion, operatör, veckodag, vecka, månad, kvartal TEEP Tillgänglighet o Överblick, mätpunkt, sektion, artikel, artikel/mätpunkt, artikel/skift, artikel/skiftlag, order, skiftlag, skiftlag/mätpunkt, skiftlag/sektion, skift, skift/mätpunkt, skift/sektion, operatör, veckodag, vecka, månad, kvartal Stopporsaker Kan grupperas på stopporsak, stoppkategori och station 28

29 Kan filtreras på en eller flera stopporsaker, stoppkategorier och stationer Överblick, kurvor, trender, fördelning, kommentarer (tabell), mätpunkt, sektion, artikel, order, skiftlag, skift, operatör, veckodag, vecka, månad, kvartal, stopp (tabell) Kassationer Kan filtrera på en eller flera orsaker Överblick, kurvor, trender, fördelning, kassationsprocent, kassationstabell, omarbetningstabell Cykeltider Cykeltid Stycktid Tidaxel Skift, körning (order/artikel), OEE; Stillestånd/stopp, kassation, omarbetning, operatörsinstämpling, OEE, producerad mängd Med programtillägg tillkommer ytterligare analys- och rapportverktyg Programtillägg PK201 Ställtidsreducering PK202 Underhållsstöd PK203 Stabila processer Rapport- och Sidor analysverktyg Ställtider Ställtidsmatris Ställtid per artikel/skift Underhåll MTBF MDT Teknisk tillgänglighet Kapabilitet Normalfördelning Cp Cpk 29

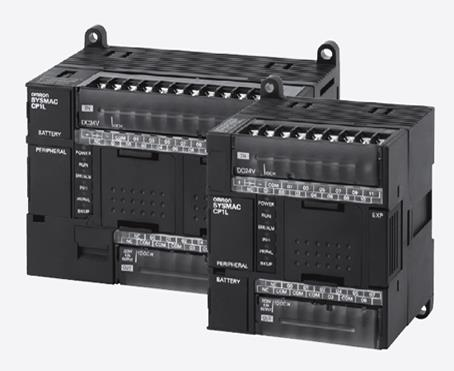

30 Infrastruktur och hårdvara RS Production är ett distribuerat system och körs med en lokalt installerad lätt klient. Det finns flera sätt att sätta upp RS Productions arkitektur. Läs mer om detta i Guide to different ways to set up your infrastructure (länk här). Hårdvara RS Blackbox RS Blackbox är ett av flera sätt att samla in maskinsignaler till RS Production. Se Guide to different ways to capture data (länk här) för mer detaljer. Se Teknisk specification för datablad och detaljerade mått (länk här) 15 Panel-PC 15 Panel-PC är den standardskärm som erbjuds tillsammans med RS Production. Se datablad här (länk). För utrymmen med tuffare fukt- och dammkrav finns en 15 Panel-PC med IP65-klassning runt om. Se datablad för 15 Panel-PC IP65 här (Länk). RS Production kan köras på de allra flesta PC. Se Guide to select PC for Operator tools (länk här) för mer detaljer. 15 Panel-PC IP65-klassning Detta är en skärm som klarar betydligt tuffare miljöer (fukt och damm). 30
