15 BESIKTNINGSRAPPORT UPPDRAGSNUMMER VÄG 975 NIPAN NÄSÅKER HANDLÄGGARE: HASNAIN IQBAL GRANSKARE: STEFAN JOHANSSON repo002.docx Sweco

16 Innehållsförteckning 1 Allmänt 1 2 Bakgrund av området 1 3 Observationer vid besiktning Slänterna Vegetationen Avvattningsystem Sprikor/sättningar Dagen situationer av tidigare utförda geotekniska åtgarder 4 4 Förslag till åtgärder 8 5 Bilagor 8 Bilagor repo002.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

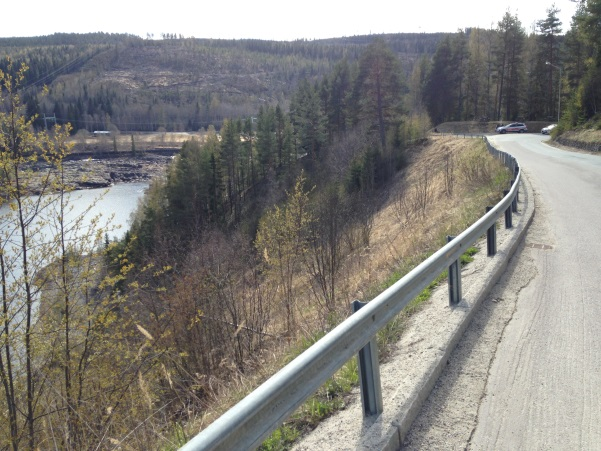

17 1 Allmänt Geotekniker Stefan Johansson och Hasnain Iqbal, Sweco gjorde en besiktning av en del av väg 975 ca 0.7 km i Näsåker. Syftet med besöket vara att kontrollera flera delar av vägar inklusive höga och branta nipslänter mot Ångermanälven, dike, avvattningssystem, tjälskador och tidigare utförde geotekniska åtgärder. Nipslänterna består av isälvssediment av silt, sand och lera och det är ras och erosionskänsliga. I denna rapport redovisas resultat av besiktning utförd Bakgrund av området För att höja stabiliteten har slänterna blivit förstärkta med jordspikning och ingenjörsbiologiska åtgärder samt system för att ta hand om ytvatten. Förstärkning med jordspikar och fasader av nät eller salixplanteringar har främst utförts i övre delar av slänter ner mot älven, dvs den del som bedöms påverka vägen mer direkt och med allvarliga konsekvenser för trafikanterna. På en del av sträckan har vägen även flyttas i sidled och gabionmurar utförts på aktuell sträcka. 3 Observationer vid besiktning Följande viktiga punkter har noteras vid denna fältbesiktning. 3.1 Slänterna Släntförstärkningarna ser ut att fungera bra. Inga stora problem noterad vid besiktning som bedöms påverka släntstabiliteten. Tidigare utförde geotekniska åtgärder redovisas i sektion (8) repo002.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

18 3.2 Vegetation 2 (8) repo001.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

19 3.3 Avvattningssystem Avvattningssystemen ser ut att fungera bra på in- och utsidan av vägen och trummorna funkar bra. Det finns lite slam deponerad i diket som kan påverka funktionen. Inga erosionsskador närmast vägen noterades som behöver åtgärdas. Erosion kring utloppsledning/dränledning som mynnar ovan kraftverket har mindre erosion skett som bör åtgärdas 3 (8) repo002.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

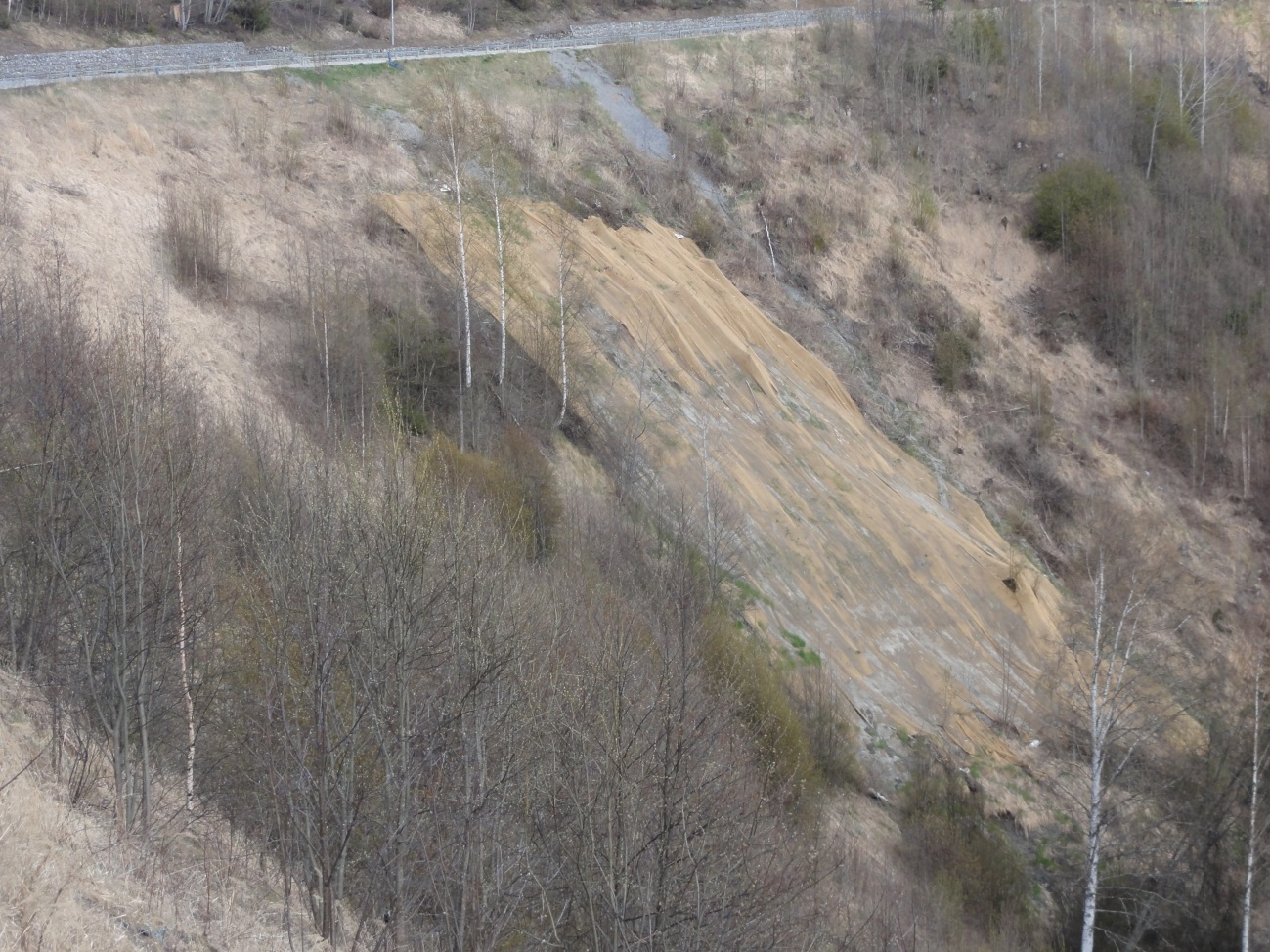

20 3.4 Sprickor/sättningar Vägbanan ser generellt sett bra ut i området. Räcket står mestadels rakt och inga stora sprickor noterades som visar att vägen har påverkats av släntrörelser. Det finns en sträcka på ca meter där sättningar med ca 5-10 cm finns i vägbanan och det är på delen strax nedanför rastplatser,närmast ytterslänt och räcket lutar utåt. 3.5 Dagen situationer av tidigare utförda geotekniska åtgarder Besiktat området har tidigare blivit förstärkt med olika geotekniska åtgärder t.ex jordspikning, salixplantering, kirsmernät, gabionmurar och armeringsnät med kokosmatta på olika ställen. Funktionen av de olika förstärkningssätten har diskuterats. På delen närmast vägen verkar de ha avsedd funktion. Oförstärkta delar nedanför vägen kommer troligen även i framtiden att påverkas av ras och erosion och därför ska vägen och slänterna fortsatt hållas under uppsikt. Kokossmatta installerades efter att ett större ytligt ras inträffade i maj 2013 efter ett kraftigt regn. Området är i delområde 5 nedan kirsmernätsförstärkning. Omrdet syns på foton nedan. repo001.docx (8) Dagen situation är att kokosmattan på en stor del av övre delområde inte har bra anliggning mot jorden som kan förhindra växtetablering. Kokosmatta ligger delvis ca meter ovan marken på flera ställen och träkäppar som används för att förankra mattan BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

21 har dragits ut på grund av endera tjäle eller så har det sträckts för mycket så förankringen släppt. Det finns Kirsmernät på en delsträcka (delområde 5 del B, se bifoga karta) där nätet är trasigt på flera ställen troligen på grund av tjällyftning i området. En del plattor på jordspikarna sitter löst och dessa behöver dras åt för att släntkonstruktionen ska ha fullgod funktion. 5 (8) repo002.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

22 På ett ställe ligger även rostfria stålnätet inte an helt mot marken. Detta behöver kontrolleras och på sikt fyllas på med krossmaterial. 6 (8) repo001.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

23 Gabionmuren har på nåt ställe fått skador som riskeraratt stenar ramlar ut och då tappas dess funktion. Lite erosion noterades längs kantsten nära dräneringstrumman i nedre. 7 (8) repo002.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx

24 4 Förslag till åtgärder Rensa bort grässvål i vägkant och ta bort slammaterial från dike så att vatten kan rinna ut och bibehålla en bra avvattningsfunktion. Kantsten som lutar behöver justeras till och förlängas så den når in på parkeringsplatsen mitt på sträckan. Rensa och byta beläggning i väg på sträcka med stora sättningar nedanför rastplatsen. Längd ca 25-20m i och 1,5-2 m bredd. Kokosmatta behöver klippas upp på flera punkter och förankras så det får bra anliggning mot jorden. Plantering av salix bör ske i kokosnätområdet på delområde 5 Skadade gabion bör fixas, eventuellt med cementsatbilitsering. Det trasiga kirsmernätet bör fyllas och täckas med krossmaterial. (Sprutmetoden) 5 Bilagor Karta over området Bilaga 1 8 (8) repo001.docx BESIKTNINGSRAPPORT sestex \\sestofs010\projekt\2433\ _riskreducerande_åtgärder\000_riskreducerande_åtgärder\16_gamla riskprojektet\100956\arbetsmaterial\geoteknik\2014\besiktningsrapport 2014 rev 2 sj.docx
