1 lindab vi förenklar byggandet Lindab Lindab Ventilation AB. Varje form av eftertryck och kopiering utan skriftlig tillåtelse är förbjuden. är Lindab AB:s registrerade varumärke. Lindabs produkter, system, produkt- och produktgruppbeteckningar är skyddade av intellektuell egendomsrätt (IPR).

2

3 l i nda b s olu s Användning Värt att notera Lindabs baffelsystem är särskilt utformat för att kombinera högtemperaturkylning och lågtemperaturvärmning. Tack vare det anpassade batteriet levererar -baffeln en perfekt kyl- och värmeeffekt per grad i temperaturskillnad mellan vattenkretsen och rumstemperaturen. Det betyder att en hög effekt kan uppnås vid en relativt hög drifttemperatur. Sammantaget kan baffeln minska energikostnaderna för kyla och värme avsevärt. -baffeln är en lönsam investering med hög uteffekt. Den har en utmärkt kyl- och värmeeffekt samtidigt som samma temperaturinställningar kan användas till båda funktionerna. Tryckauktoritet i baffeln gör att lufttrycket kan regleras snabbt och enkelt. Installation Nyckeltal I-60 monteras integrerad i undertak, och kan monteras med gängstång eller trådpendlar. Som standard levereras för 600 x 600 T24innertak. kan även levereras med en rad olika clipin-alternativ för montering i olika typer av undertak. Längd: Bredd: Lindabs aktiva kylbafflar är Eurovent-certifierade och testade enligt EN Höjd: Kapacitet: 1800, 2400, 3000, 3600 mm 600 mm (möjlighet till olika undertaksanpassningar) 200 mm Kyleffekt: 1120 W Värmeeffekt: 460 W Beräkningsförutsättningar Rumstemp: 25 C/21 C, Vattentemp: C/23-22 C, Lufttemp: 20 C/23 C, Dystryck: 100 Pa, Luftflöde: 15 l/s/m 3

4 Stor effekt med induktion bygger på induktionsprincipen. Ventilationsluft släpps ut genom dysorna i en divergerande zon och skapar därmed ett lågt statiskt tryck. Det låga trycket gör att rumsluften sugs med ventilationsluften genom kyl- och värmebatteriet. Rumsluftflödet är 2 7 gånger så stort som ventilationsluftflödet. Luften kyls ner eller värms upp när den passerar genom batteriet, vilket består av aluminiumlameller med kopparrör genom vilka vatten passerar. När den insugna rumsluften passerar genom batteriet kommer luften att antingen värmas upp eller kylas av beroende på temperaturen i rummet. Högtemperaturkylning Lindabs -baffel ger ett helt nytt perspektiv på kyla, värme och ventilation. Att minimera energianvändningen genom återvinning av kyl- och värmeenergi i luftbehandlingsaggregatets återvinningsdel är en naturlig del i dagens ventilationssystem. Varför inte göra samma sak i vattenkretsen? I förhållande till vikten kan vatten transportera cirka gånger så mycket värmeenergi som luft. I de flesta byggnader är kyl- och värmebehovet två oberoende faktorer utan någon direkt koppling till varandra. Det kan finnas ett kylbehov på den sida som vetter mot söder och samtidigt finnas ett värmebehov på norrsidan. Normalt sett hanteras en sådan situation på följande vis: En central kylenhet och en central värmeenhet körs samtidigt för att kyla de rum som är belägna på södersidan och värma upp de rum som är belägna på norrsidan. Varför inte använda inomhusenergin och omfördela överflödig värmeenergi från södersidan till norrsidan? Inget system har tidigare kunnat erbjuda denna funktion men med Lindabs -system är det nu möjligt. Genom att hålla en tilloppstemperatur på C och en returtemperatur på C för både värme och kyla kan den energi som krävs för att bibehålla drifttemperaturen många gånger komma från själva byggnaden. De specifika temperaturinställningarna beror på årstiden. Temperaturerna för vinter, sommar, höst och vår bör anges. Vatten som kommer tillbaka från den varma södra fasaden blandas med det kallare vattnet från den norra fasaden och genererar därigenom den önskade returtemperaturen än en gång. I vissa fall kan en central kyl- eller värmeenhet behöva köras för att en optimal returtemperatur ska uppnås. Med Lindabs -system behöver du dock aldrig mer köra båda enheterna samtidigt. Resultatet: Du får ett perfekt inomhusklimat samtidigt som du sparar både pengar och miljö. Lindabs -system kan kombineras med traditionella värme- och kylenheter, bland annat luft/vatten- och vatten/vatten-värmepumpar. Luftkanal Kopparrör Kyld luft Coandaeffekt Varm rumsluft Bild 1. bygger på induktionsprincipen. 4

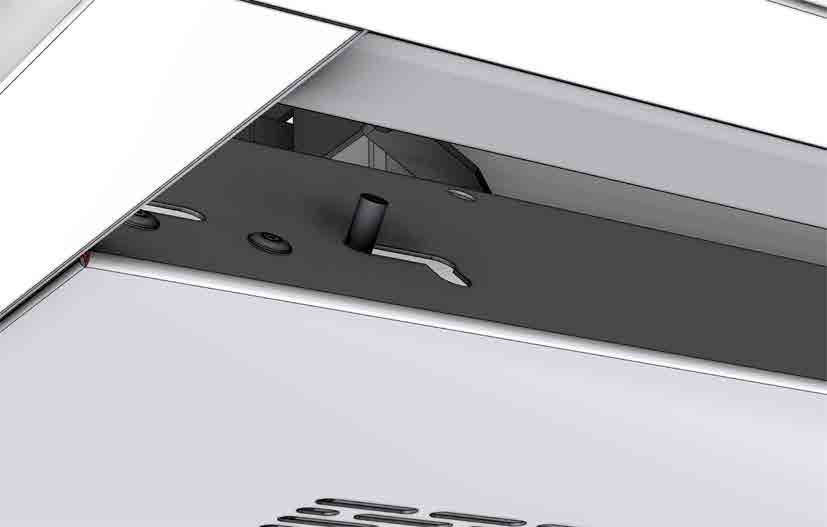

5 Hygien Allt är åtkomligt för service Underplåten till är enkel att fälla ner eller demontera. Underplåten sitter fast med fyra sprintlås. Om två av sprintlåsen på ena sidan av underplåten öppnas kan underplåten hänga kvar i de två andra låsen. För fullständig demontering, se monteringsanvisningen. När underplåten antingen är nerfälld eller demonterad är batteriet tillgängligt från undersidan (se bild 2). Konstruktion Fast och flexibel Den allmänna idén med ett system för högtemperaturkylning är att ett fast luftflöde ska kunna köras vid ett fast tryck. Samtidigt kommer den höga effekt som finns i vattenkretsen och baffelns batteri göra att temperaturen regleras automatiskt för både värme och kyla. Vattenrören är av koppar, men vattnet ska ändå vara syrefritt för att förhindra korrosion. Slot 50 % Dotx2 50 % Bild 2 Tillgängliga perforeringar Bild 3. När underplåten antingen är nerfälld eller demonterad är batteriet tillgängligt från undersidan. 5

6 Fakta Varianter är en tvåvägs aktiv kylbaffel som är specialutvecklad för ventilation tillsammans med lågtemperaturuppvärmning och högtemperaturkylning i ett tvårörssystem. Längder: finns i fyra fasta längder: I-60/62: 1,8 m, 2,4 m, 3,0 m och 3,6 m. Bredd: Baffeln finns som I-60 (592 mm), I-62 (617 mm), beroende på olika takvarianter, se sidan 13. Höjd: Höjden är 200 mm. Vattenanslutning: s vattenanslutningar är tillverkade av 12 mm kopparrör. Eftersom samma krets används för både värme och kyla finns det bara en uppsättning rör. Luftanslutning: levereras med Lindab NPU-125 nippel för Lindab Safe -ventilationskanaler. Konstruktion: Perforerad med längsgående öppningar (Slot 50 %, se sidan 4 och 5). Ytbehandling: levereras som standard i färdiglackerad plåt. Färg Produkten levereras som standard i färdiglackerad plåt med kulören vit RAL 9003, glans 30. Andra RAL-färger efter förfrågan. Plus-funktioner Förinstallerad på fabrik. Anpassning för nedsänkta undertak: Produkten kan anpassas för olika typer av nedsänkta undertak, X-60, Y-60 och Z-60. Tillbehör Levereras separat. Upphängning: För information om rekommenderade installationsprinciper, se installationsanvisning för. Alla dessa upphängningar finns att beställa från Lindab: pendelfästen (i olika storlekar) gängstång (M8) Lindab FH-system (Gripple ) vajersystem Dimensionering Kyleffekt luft P a 1. Börja med att räkna ut kyleffekten som krävs för att hålla en viss temperatur i lokalen. Lindabs klimatsimuleringsprogram TEKNOsim är ett utmärkt hjälpmedel för detta. 2. Beräkna kyleffekten som tillförs via den primära tilluften, eller läs av den i diagram Resterande värmebelastning måste således kylas via vattenkretsen i. Formel för beräkning av luftens kyleffekt: P a = q ma x c pa x t ra Värden vid t r = 25 C med: q a = Primärluftflöde. P a [W] = q a [l/s] x 1,2 t ra [K] och P a [W] = q a [m³/h] x 0,33 t ra [K] Minimum flows Observera att flöden under det rekommenderade minimiflödet kan leda till oönskad luft i vattenrören. Vi rekommenderar att nominella flöden inte överskrids eftersom det bara ger en marginell kapacitetsökning. Rördiameter q wmin q wnom 12 mm 0,025 l/s 0,038 l/s Konstruktion: Annan perforering kan fås (Dotx2 50 %, se sidan 5). Luftanslutning: Baffeln finns även tillgänglig med en extra Ø125-anslutning på den motsatta kortsidan. Extra luft: Ytterligare dysor och anslutningar för framtida flexibilitet. 6

7 Dimensionering Kyleffekt vatten P w För att utläsa effekten ur diagrammet, gör enligt följande. 1. Beräkna t rw. 2. Produkt längd minus 0,2 m, då får du den aktiva längden L act. 3. Dela primärluftflödet med den aktiva längden L act. Sätt in resultatet på den nedre axeln i diagram Följ flödeslinjen upp till rätt tryck, läs av specifik kyleffekt per aktiv meter och Kelvin P Lt. 5. Beräkna temperaturdifferensen i vattenkretsen Δt w och läs av effektfaktorn e Δtw i diagram Multiplicera den specifika kyleffekten P Lt som fås via e Δtw, Δt rw och den aktiva längden L act. Definitioner: P a = Kyleffekt, luft [W] P w = Kyleffekt, vatten [W] P tot = Kyleffekt, totalt [W] q ma = Massflöde, luft [kg/s] q a = Primärluftflöde [l/s] q w = vattenflöde [l/s] q wmin = minimivattenflöde [l/s] q wnom = nominellt vattenflöde [l/s] c pa = Specifik värmeeffekt, luft [1,004 kj/kg K] t r = Rumstemperatur [ C] t wi = Vatten inloppstemperatur [ C] t wo = Vatten utloppstemperatur [ C] t ra = Temp. diff., rums-/primärluftstemp. [K] t rw = Temp. diff., rums-/medelvattentemp. [K] t w = Temperaturskillnad i vattenkretsen [K] e tw = Effektfaktor för temperaturskillnaden i vattenkretsen e qw = Effektfaktor för vattenflöde P Lt = Specifik kyleffekt [W/(m K)] P a [W] Luftens kyleffekt 600 P a = q a 1,2 t ra t ra [K] Kyleffekt luft Primärluftflöde Luftflöde q a [l/s] Diagram 1. Luftens kyleffekt P a som funktion av primärluftflöde q a. Till exempel vid luftflöde 25 l/s och en temperaturdifferens mellan rumsluften och tilluften på t ra = 6 K, avläses kyleffekten till 180 W. 7

8 Exempel 1, Kyla: Sommar Hur stor kyleffekt har en 3,0 m lång med 25 l/s och 100 Pa tryck? Rumstemperaturen sommartid antas vara t r 25,5ºC. Kallvattentemperaturen in/ut är 20/23ºC. Svar: Temperaturdifferensen t rw = t r (t wi + t wo )/2 t rw = 25 C (20 C + 23 C)/2 = 3,5 K Aktiv längd: L act = 3,0 m 0,2 m = 2,8 m q a / L act = 25 l/s/2,8 m = 9 l/s/m Avläsning i diagram 2: P Lt = 55 W/(m K). Diagram 3 visar effektfaktorn e Δtw : t rw = t wi t wr = 23 C 20 C = 3 K e Δtw = 0,968 Kyleffekt: P w = 55 W/(m K) 0,968 3,5 K 2,8 m = 522 W OBS! Effektdiagrammet gäller vid nominellt flöde 0,038 l/s. För att erhålla korrekt effekt P w vid andra flöden avläs effektfaktorn e qw i diagram 4 och multiplicera avläst effekt med denna faktor så som visas i exempel 2 för värme Pa 120 Pa 80 Pa Specifik kyleffekt P Lt [W/(m K)] Pa 60 Pa q a / L act [l/(s m)] Diagram 2. Specifik kyleffekt P Lt per aktiv meter som funktion av primärluftflöde per aktiv meter vid 40, 60, 80, 100 och 120 Pa dystryck. cooling. 1,0400 1,0200 1,0000 Effektfaktor e Δtw 0,9800 0,9600 0,9400 0, t w Diagram 3. Effektfaktorn e qw som funktion av vattenflödet Δt w. Används enbart för kyla. 8

9 Dimensionering Effektfaktor för vattenflöde e qw Exempel 2, Värme: Vinter Hur stor värmeeffekt har en 3,0 m lång med 25 l/s och 100 Pa tryck? Rumstemperaturen vintertid antas vara t r = 20ºC. Varmvattentemperaturen in/ut är 23/21ºC. Svar: Temperaturdifferensen: t rw = (t wi + t wo )/2 - t r Δt rw = (23 C + 21 C) / 2-20 = 2 K Aktiv längd: L act = 3,0 m 0,2 m = 2,8 m q a / L act = 25 l/s/2,1 m = 9 l/(s m) Avläs ur diagram 2: P Lt = 55 W/(m K). Värmeeffekt: P w = 55 W/(m K) 2 K 2,8 m = 308 W Använd den beräknade värmeeffekten och beräkna vattenflödet: q w = P w / (c pw x t w ) q w = 308 W / (4200 Ws/(kg K) 3 K) = 0,037 l/s Effektfaktorn e qw blir då 0,999 (se diagram 4) och den nya effekten: P w = 308 W x 0,999 = 308 W. Med ny värmeeffekten beräknas nytt vattenflöde: q w = 308 W / (4200 Ws/(kg K) 2 K)= 0,037 l/s. I och med att flödet är i stort sett stabilt på det här stadiet i uträkningen beräknas värmeeffekten till 308 W. Effektfaktor e qw 1,10 1,05 1,00 0,95 0,90 0,85 0,80 0,75 0,70 0,65 0,60 0,55 0 0,025 0,05 0,075 0,1 0,125 0,15 Flöde q w [l/s] Diagram 4. Effektfaktor e qw som funktion av vattenflöde. 9

10 Tryckfall i vattenkrets Vattenflöde q w [l/s] q w [l/s] 0,1 Längder [m] 1,8 2,4 3,0 3,6 0,08 0,06 0,05 0,04 0,03 0, p q win = 0,025 [l/s] w [kpa] Diagram 5. Tryckfall Δp w i vattenkrets vid 20 ºC. Exempel 3, Kyla: 3,0 m, vilket ger en effekt på 531 W. t w = 3 K q w = P w / (c pw t w ) q w = 531 W/(4 200 Ws/(kg K) 3 K) = 0,042 I/s Tryckfallet i vattenkretsen avläses som Δp w = 11.4 kpa. Exempel 4, Värme: 3,0 m, vilket ger en effekt på 308 W. t w = 2 K q w = P w / (c pw t w ) q w = 308 W/(4 200 Ws/(kg K) 2 K) = 0,037 I/s Tryckfallet i vattenkretsen avläses som Δp w = 9,5 kpa. Tryckfall Δp w [kpa] Definitioner: q w = Vattenflöde [l/s] P w = Kyleffekt/värmeeffekt vatten [W] c pw = Specifik värmeeffekt vatten [4200 Ws/(kg K)] t w = Temperaturskillnad i vattenkretsen [K] * Diagram 5 gäller för en bestämd medelvattentemperatur, twio. För andra temperaturer, använd vår Produktkalkylator vattenburna lösningar på com! p t [Pa] L WA db(a) q V [l/s] q V [m 3 /h] Diagram 6. Ljudeffektnivån vid olika flöden och tryck. 10

11 Dimensionering Tryckfall i luftanslutning Tabell 1 visar anslutningens tryckfall. När det erforderliga trycket för tilluftsbaffeln har beräknats lägger du till anslutningens tryckfall till det valda statiska trycket i dysorna. Exempel 5: I A1-3.0 med 25 l/s och ett statiskt dystryck på 100 Pa. Detta ger ett erforderligt totaltryck i kanalen på 100 Pa + 1 Pa = 101 Pa. Tryckfall p a i luftanslutning Luftflöde (l/s) Tryckfall (Pa) Tabell 1. Luftryckfall i anslutningen till I-60. Ljuddata Intern ljuddämpning L Hz db Tabell 2. s interna ljuddämpning. Mätning gjord med en 3,0 m lång -baffel med 25 l/s och 100 Pa. Ljudnivå L woct Beräkna ljudnivån. Korrigering C oct (db) oktavband, genomsnittsfrekvens (Hz) Hz db Tabell 3. s ljudnivåer L woct för baffelns oktavband beräknas genom att korrigeringarna C oct i tabellen ovan läggs ihop med ljudeffektnivån L wa db(a). Ljudnivåerna beräknas med följande formel: L woct = L wa + C oct Vikt och vattenvolym Produktvariant Vikt, kg/m 18 Vatteninnehåll, l/m 0,9 Kopparrör, kvalitet EN CU-DHP Tryckklass PN10 Tabell 4. s vikt och vattenvolym. 11

12 Vattenanslutningar 1 Möjliga -anslutningar, luft (A) och vatten (1, 3). A: 1, 3 3 Figur 1. Möjliga anslutningar, vatten. Ventilationsanslutningar A Vatten ut Vatten in Ovanifrån OBS! Vid användning av klämringskopplingar måste stödhylsor användas. Figur 3. Placering av vattenrör (12 mm). Anslutning A A A1 Figur 2. För anslutningsalternativet A levereras med Lindabs standardnippel (NPU-125). Figur 4. Anslutningsexempel. 12

13 lindab solus Mått Exemplen nedan visar I 60-modellen med luftanslutning A. Anslutning 1 eller 3 Ø Figur 5. I-60-A med möjliga vattenanslutningar. Upphängning (I-62 = 617) I-60: L = 1800, 2400, 3000, 3600 mm; I-62: L = 1800, 2400, 3000, 3600 mm; L = Nominell längd (beställningslängd) A = 1792, 2392, 2992, 3592 mm. A = 1867, 2492, 3117, 3742 mm. l n Figur 6. I-60 upphängning, mått. Upphängningsdetaljer medföljer inte som standard. 13

14 Spridningsbilder, Med -baffeln kan god coandaeffekt och en solfjäderformad spridningsbild alltid garanteras. En solfjäderformad spridningsbild innebär halverade lufthastigheter i vistelsezonen jämfört med en rak spridningsbild. Redovisade mätningar är utförda med kyld tilluft ( t rumsluft tilluft) på 5 C och kylning i vattenkretsen ( t rumsluft medelvattentemperatur) på 3,5 C ,30m/s 2000mm 2000mm Luftflöde 8 l/s/aktiv m Luftflöde 11 l/s/aktiv m 500mm 0 500mm 500mm 0 500mm Figur 7. Figur ,30m/s 2000mm Luftflöde 14 l/s/aktiv m 500mm 0 500mm 0,30m/s Figur 9. Figur 7 9. Lufthastigheter mellan tilluftsbafflar med 600 mm avstånd. Dystryck på 100 Pa. 14

15 Spridningsbilder, Med -baffeln kan god coandaeffekt och en solfjäderformad spridningsbild alltid garanteras. En solfjäderformad spridningsbild innebär halverade lufthastigheter i vistelsezonen jämfört med en rak spridningsbild. Redovisade mätningar är utförda med kyld tilluft ( t rumsluft tilluft) på 5 C och kylning i vattenkretsen ( t rumsluft medelvattentemperatur) på 3,5 C mm 2000mm Luftflöde 8 l/s/aktiv m Luftflöde 11 l/s/aktiv m golv 500mm 0 500mm 500mm 0 500mm Figur 10. Figur ,30m/s 2000mm Luftflöde 14 l/s/aktiv m golv golvnivå 500mm 0 500mm 1 Figur 12. Figur Lufthastigheter mellan tilluftsbafflar med mm avstånd. Dystryck på 100 Pa. 15

16 Spridningsbilder, Med -baffeln kan god coandaeffekt och en solfjäderformad spridningsbild alltid garanteras. En solfjäderformad spridningsbild innebär halverade lufthastigheter i vistelsezonen jämfört med en rak spridningsbild. Redovisade mätningar är utförda med kyld tilluft ( t rumsluft tilluft) på 5 C och kylning i vattenkretsen ( t rumsluft medelvattentemperatur) på 3,5 C mm 2000mm Luftflöde 8 l/s/aktiv m Luftflöde 9 l/s/aktiv m 500mm 0 500mm 500mm 0 500mm Figur 13. Figur mm Luftflöde 14 l/s/aktiv m 500mm 0 500mm Figur 15. Figur Lufthastigheter mellan tilluftsbafflar med mm avstånd. Dystryck på 100 Pa. 16

17 Spridningsbilder, Med -baffeln kan god coandaeffekt och en solfjäderformad spridningsbild alltid garanteras. En solfjäderformad spridningsbild innebär halverade lufthastigheter i vistelsezonen jämfört med en rak spridningsbild. Redovisade mätningar är utförda med kyld tilluft ( t rumsluft tilluft) på 5 C och kylning i vattenkretsen ( t rumsluft medelvattentemperatur) på 3,5 C. Air velocities on a table mm 2000 mm 350 golvnivå golv Vägg vägg 1000 mm 2000 mm 3000 mm vägg Vägg 1000 mm 2000 mm 3000 mm Figur 16. Figur mm golvnivå vägg Vägg 1000 mm 2000 mm 3000 mm Figur 18. Figur Lufthastigheter under en tilluftsbaffel med luftflöde på 8 l/s per aktiv meter. Dystryck på 100 Pa. 17

18 Spridningsbilder, Med -baffeln kan god coandaeffekt och en solfjäderformad spridningsbild alltid garanteras. En solfjäderformad spridningsbild innebär halverade lufthastigheter i vistelsezonen jämfört med en rak spridningsbild. Redovisade mätningar är utförda med kyld tilluft ( t rumsluft tilluft) på 5 C och kylning i vattenkretsen ( t rumsluft medelvattentemperatur) på 3,5 C. Air velocities on a table. Air velocities on a shelf mm mm golvnivå vägg Vägg 1000 mm 2000 mm 3000 mm vägg Vägg 1000 mm 2000 mm 3000 mm Figur 19. Figur 20. Air velocities at wall / throw mm golvnivå vägg Vägg 1000 mm 2000 mm 3000 mm Figur 21. Figur Lufthastigheter under en tilluftsbaffel med luftflöde på 11 l/s per aktiv meter. Dystryck på 100 Pa. 18

19 Spridningsbilder, Med -baffeln kan god coandaeffekt och en solfjäderformad spridningsbild alltid garanteras. En solfjäderformad spridningsbild innebär halverade lufthastigheter i vistelsezonen jämfört med en rak spridningsbild. Redovisade mätningar är utförda med kyld tilluft ( t rumsluft tilluft) på 5 C och kylning i vattenkretsen ( t rumsluft medelvattentemperatur) på 3,5 C. Air velocities on a table. Air velocities on a shelf mm mm vägg Vägg 1000 mm 2000 mm 3000 mm vägg Vägg 1000 mm 2000 mm 3000 mm Figur 22. Figur 23. Air velocities at wall / throw mm vägg Vägg 1000 mm 2000 mm 3000 mm Figur 24. Figur Lufthastigheter under en tilluftsbaffel med luftflöde på 14 l/s per aktiv meter. Dystryck på 100 Pa. 19

20 Beteckningar Produkt/utförande: I Typ: 60, 62 Anslutningsdiam. vatten, [mm]: 12 Anslutningsdiam. luft, [mm]: 125 Inkopplingsalternativ: A Vatten: 1, 3 Längd, [m]: 1.8 m, 2.4 m, 3.0 m and 3.6 m * Se text sid 6. Programtext En aktiv kylbaffel som är utformad för samtidig högtemperaturkylning och lågtemperaturvärmning. Vatten- och luftanslutningar måste vara åtkomliga från undersidan. Av Eurovent verifierad effekt. Effekt enl. diagram nedan Effekt per baffel, 3,0 m [W] Vinter Vår/höst Sommar Rumstemperatur [ C] Tilluftsbafflar från Lindab Antal Produkt: I A3-1.8 m 40 Luftmängd: 25 l/s Dystryck: 100 Pa Beställningskod Produkt I A1 1, Typ: I-60 I-62 I = Integrerad, lay-in Vattenanslutning: 12 mm Luftanslutning: 125 mm (diam.) Anslutningstyp: A1, A3 Produktens längd: 1.8 m m m m Statiskt tryckfall i dysan (Pa): Luftmängd (l/s): 20
