Transkript

1 l i ndab v i f ö re nkl ar b yggan d et Lindab Lindab Ventilation AB. Varje form av eftertryck och kopiering utan skriftlig tillåtelse är förbjuden. är Lindab AB:s registrerade varumärke. Lindabs produkter, system, produkt- och produktgruppbeteckningar är skyddade av intellektuell egendomsrätt (IPR).

2 Användning Lindabs tilluftsbaffel ger en stor placeringsfrihet, då bygghöjden är låga 120 mm. är försedd med divergerande dysor vilket resulterar i ett dragfritt inneklimat. kan användas för kyla, värme och ventilation. kan förses med funktionerna kondensskydd, Regula Secura kondensvakt, inbyggda ventiler och ställdon, inbyggd frånluftsventil etc. Möjligheterna är många och flexibiliteten stor. Montage finns för såväl integrerat som frihängande montage. -I monteras integrerad i undertak där baffeln monteras ovanpå standard T-bärverk. -F monteras frihängande eller dikt taket. kan levereras med horisontella och vertikala anslutningar. Värt att notera Genom den mycket låga bygghöjden på 120 mm så kan baffeln monteras i trånga utrymmen, vilket medför att flexibiliteten är stor. Baffeln kan enkelt integreras/användas i en Pascal kylbaffellösning för att skapa en VAV/DCV-lösning. Lindabs tilluftsbafflar är Eurovent-certifierade och testade enligt EN Nyckeltal Längd: Bredd: Höjd: Kapacitet: mm (i steg om 600 mm) 600 mm (möjlighet till olika undertaksanpassningar) 120 mm 1900 W Beräkningsförutsättningar Rumstemp: 25 C, Vattentemp: C, Lufttemp: 18 C, Dystryck: 80 Pa, Luftflöde: 15 l/s/m 2

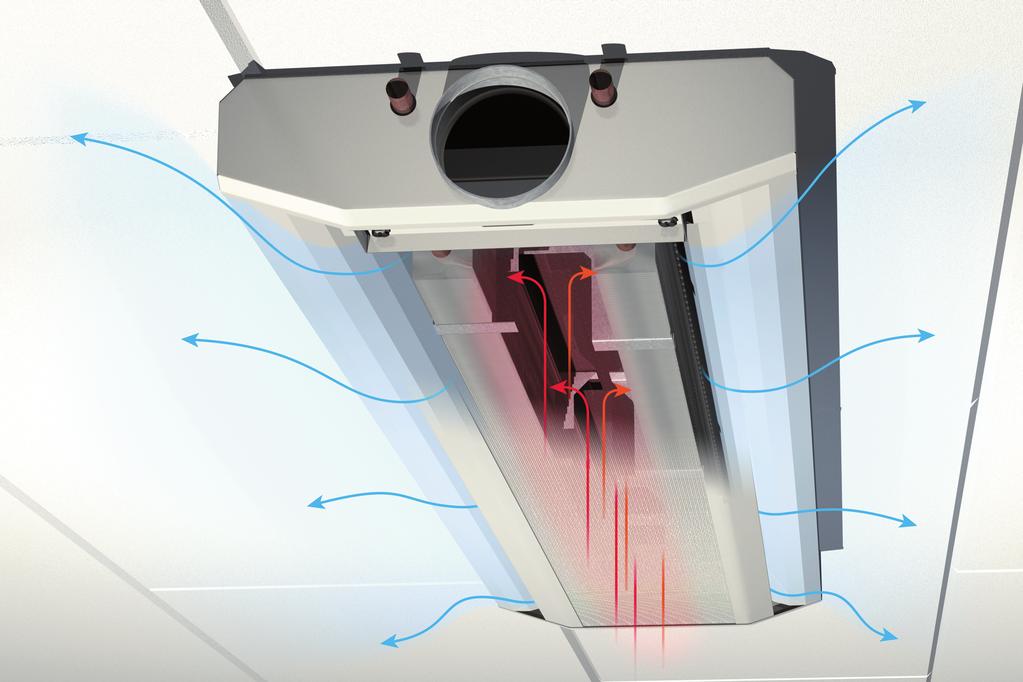

3 l i ndab v i f ö re nkl ar b yggan d et Kallt vatten Kopparkanaler Divergerande zon Dysor Renslucka Coandaeffekt Aluminiumflänsar Kylbatteri Kanalsida Kyld luft Demonterbar underdel Varm rumsluft Bild 1. bygger på induktionsprincipen. Funktion Hygien Kraftfull funktion i litet format Allt är åtkomligt från undersidan Lindabs högpresterande tilluftsbaffel,, bygger på induktionsprincipen. Genom att ventilationsluft med visst dynamiskt tryck släpps ut genom specialformade dysor i en divergerande zon skapas ett lågt statiskt tryck. Detta låga tryck gör att varm rumsluft sugs mot ventilationsluften genom batteriet. Den varma rumsluftsmängden är 4-5 ggr så stor som ventilationsluften. Luften kyls när den passerar genom lamellbatteriet som består av aluminiumflänsar med kopparkanaler där kallt vatten passerar. Rummets värme upptas således genom aluminiumlamellerna och förs över i vattenkretsen genom kopparröret och vidare till en central kylmaskin (se bild 1). Konstruktionen möjliggör ett högt kyleffektuttag trots produktens små yttermått. Dysorna som släpper ut ventilationsluften är konstruerade så att coandaeffekten, dvs. luftens vidhäftning vid kanalen, sker redan i dysan och luften följer sedan kanalsidan ut mot taket där utformningen av baffelns sida är gjord så att coandaeffekten också bibehålls i rummets tak. Kravet att alla delar på baffeln lätt skall kunna göras rena har tillgodosetts genom den demonterbara undersidan och den avtagbara rens- och injusteringsluckan. Genom att lossa luckan kommer man åt att rensa såväl inkommande kanalsystem som baffelns egna sidokanaler från insidan. De vertikala batterierna är åtkomliga från tre sidor och kan således helt och hållet göras rena, detsamma gäller coandadysorna som enkelt kan göras rena från undersidan. Man kan således göra fullständig rensning av produkten utan att använda kortsidorna på produkten som då kan tillåtas sitta direkt mot vägg. Denna funktion har kunnat åstadkommas även i den frihängande modellen i och med att luften lämnar baffeln endast 9 cm under taket. Om man önskar både värme och kyla finns ett extra rör i batteriet som värmer rummet. 3

4 Konstruktion Maximal åtkomlighet För bästa åtkomlighet beträffande rengöring, upphängning, injustering och underhåll är hela undersidan på Lindabs demonterbar. I det fall man har inbyggda ventiler och reglering är dessa också åtkomliga för justering och underhåll från undersidan. Upphängning och injustering av baffeln sker innan undersidan sätts på plats. Produkten kan beställas för att variera luftmängden på båda sidor. Detta sker genom att coandadysorna proppas olika. Att produkten har kunnat göras så kompakt har möjliggjorts genom användandet av dubbla vertikala batterier och dubbla kanaler. Från undersidan är Lindabs coandadysor lätt åtkomliga för proppning om man vill ändra tryck och flödesbild. Lindabs Pascal kylbaffellösning VAV/DCV kombinerat med aktiva kylbafflar För att skapa ett ventilations- och kylsystem som sparar extra mycket energi och pengar och dessutom är miljövänligt är Lindabs Pascal kylbaffellösning det rätta valet. Pascal-lösningen optimerar ventilationen, kylningen, uppvärmningen till och med belysningen för ett perfekt inomhusklimat till lägsta möjliga driftskostnad genom att kombinera de aktiva kylbafflarna med VAV (variabel luftvolym) eller DCV (behovsstyrd ventilation). Se: Pascal kylbaffellösningar Vattenrören är av koppar, men vattnet skall ändå vara syrefritt för att säkerställa att korrosion ej kan uppstå. OBS! Vid injustering av luftflöde begränsas det maximala luftflödet vid ett bestämt tryck utav antalet dysor (som standard levereras Lindabs med 5% extra dysor). Man bör redan vid beställningen fundera över sina framtida behov och eventuellt välja med större antal pluggade dysor. Konstruktionen är patenterad, alla tester är utförda enligt den europeiska normen EN är certifierad i eurovent. Bild 2. F för frihängande montage eller dikt tak. Bild 3. I för infällt montage i undertak. 4

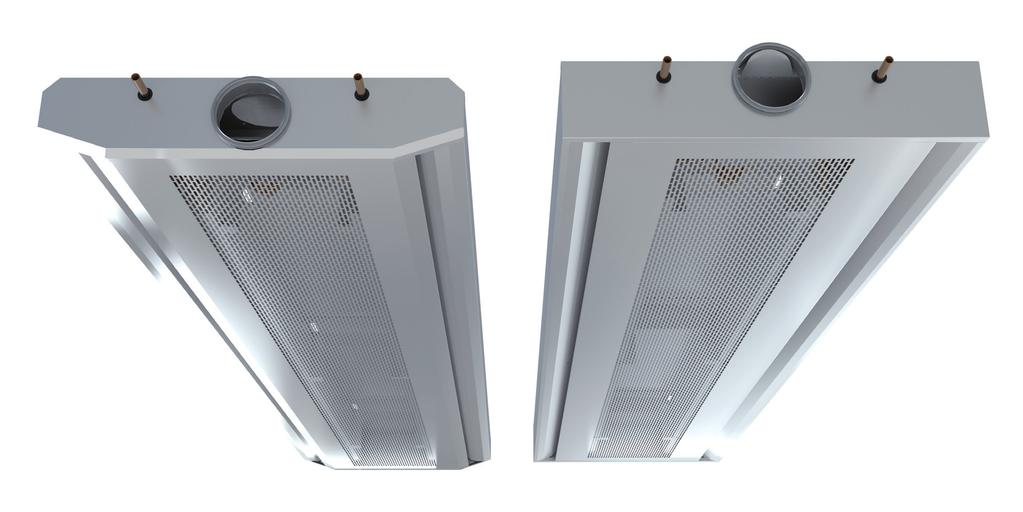

5 Bild 4. I 60 med undersida, slot (standard). Design Med många möjligheter Stor vikt har lagts vid önskemålet att produkten skall vara kompakt med låg höjd. Baffelns höjd är endast 120 mm. Underplåten kan ha olika utseenden, antingen med längsgående hål (slot, se bild 4) eller annan typ av perforering. ser till det yttre ut som den välkända Professorbaffeln. Den kan därför med fördel användas i kombination med Professorbaffeln för de som föredrar en arkitektoniskt utformad anpassning av rummet. Konstruktion, högre kapacitet med samma låga bygghöjd Även då lamellbatterierna i har optimerats är baffelns exteriör oförändrad. erbjuder samma låga bygghöjd som den på marknaden välkända Professorbaffeln. Perforeringsmönster Baffeln Professor finns i två perforeringsmönster: Slot 50% (standard) och Dotx2 50% (plus-funktion). Slot 50% Dotx2 50% Bild 5: Tillgängliga perforeringar 5

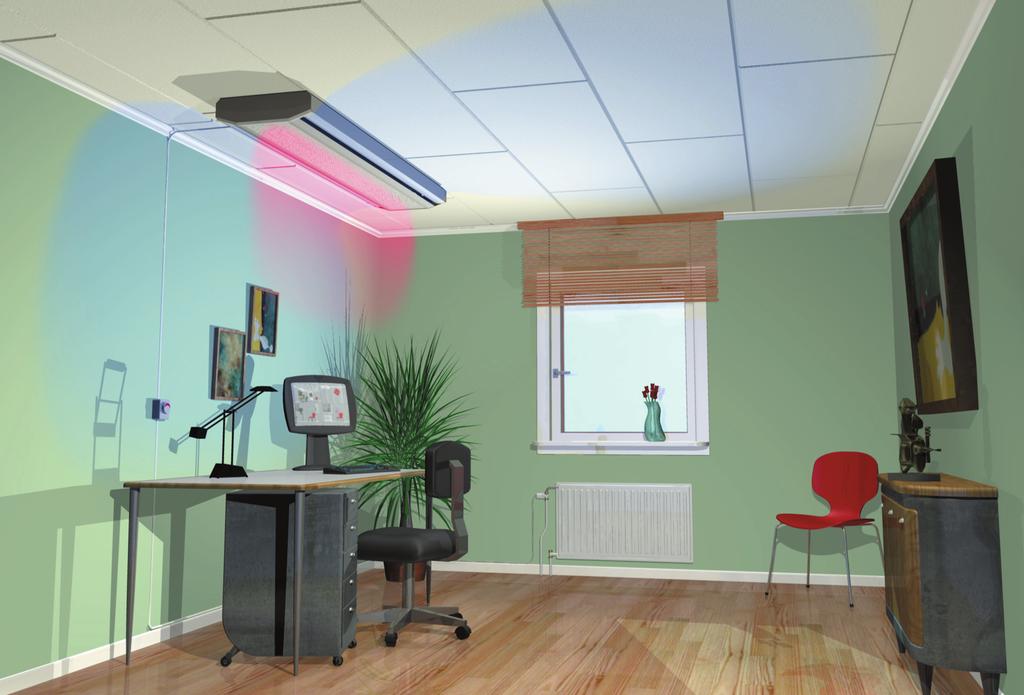

6 Rumsmiljö Ventilationsprincipen i Lindab är att den kylda eller värmda luften sprids ut över tak tills den når rummets väggar där den i viss mån förs ned i rummet. Den uppvärmda luften tas från utrymmet under baffeln för att åter kylas eller värmas. Rummet blir på detta sätt väl ventilerat. Konventionella tilluftsbafflar som sprider luften rakt ut kan ge höga lufthastigheter då luftstrålen vill tryckas ihop och koncentreras mot centrum. För att minska lufthastigheterna har därför Lindabs Professor Plus en utåtvinklad luftspridning. Dysorna är successivt utåtriktade för att erhålla en optimal spridning och en kort kastlängd. De lufthastigheter som uppkommer vid användandet av denna teknik är betydligt lägre än för konventionella tilluftsbafflar med rakt utlopp. Genom att utnyttja dubbla luftkanaler har man tagit tillvara på all volym i baffeln. Produkten kan därför, trots baffelns små yttermått, klara av stora luftmängder med lågt egenljud. Dysorna är ur ljudsynpunkt utformade som en omvänd trumpet, dvs något negativt riktade vid själva utloppet vilket också ger ett mycket lågt egenljud från själva dysan. Produktens uppbyggnad med fördelningskanal ut till de dubbla sidokanalerna samt ljuddämpare i varje kanalända gör att produktens egendämpning är mycket god, samt att överhörningen i ventilationssystemet och mellan rummen är låg. Bild 6. F-60 placerad i kontorsmiljö. 6

7 Fakta Varianter Bredden på Professor plus är 592 mm (bredd 60). Höjden är 120 mm med låg luftkanal och 146 mm med hög luftkanal (vid montering infälld i undertak och med luftanslutning ovan bärverket). Längder: finns i längder från 1,2 m till 3,6 m i steg om 0,6 m. Anslutning vatten: Anslutningsrören för finns möjlighet att få både 12 mm och 15 mm rör för kyla, dock gäller enbart 12 mm som alternativ för värme. Anslutning luft: levereas med nippelanslutning, Lindab ILU Ø100. Bägge typer är tillgängliga som horisontal eller vertikal anslutning. Design: finns med olika typer av undersidor. Som standard levereras med längsgående slitsar (Slot) men även andra perforeringsmönster finns att få. Dysvinkel: Dysorna kan beställas med olika vinklar 0, 16 eller 30, Standard är 30. Huv mot överhöring: Denna finns som standard på produkten för att förhindra spridning av ljud till angränsande rum men också om man har krav på att rumsluften inte skall komma i kontakt med utrymmet ovanför undertaket. Ytbehandling: tillverkas som standard i färdiglackerad plåt. Luftflödeskontroll: Produkten har ett fabriksinställt tryckfallsvärde så att injustering på plats inte krävs. Förutsättningen är att kanalsystemet i byggnaden har ett relativt lågt tryckfall jämfört med tryckfallet över produkten. I de fall man ändå önskar ett spjäll kan man beställa injusteringsspjäll. Färg Produkten finns som standard i signalvit (RAL 9003) eller ren vit (RAL 9010, glansvärde 30). Andra RAL-färger kan fås på begäran. Pascal kylbaffellösningen Baffeln kan enkelt integreras/användas i en Pascal kylbaffellösning för att skapa en VAV/DCV-lösning. Se: Dokumentation för Pascal kylbaffellösningen. Plusfunktioner Förmonterat från fabrik. Värme: Produkten kan förses med extra vattenkrets i batterierna för värmefunktion. Integrerad ventil och ställdon: I produkten finns möjlighet att få styrventil med variabelt Kv-värde samt ställdon förmonterat. Belysning: Ej möjligt för. Integrerad Reglercentral: Det finns möjlighet att få Lindabs rumsreglercentral Regula Combi förmonterad. Börvärdesratten blir fullt åtkomlig genom underplåten. Se kapitel Regula. Regula Secura: Möjlighet finns att få Lindabs kondensvakt Regula Secura monterad i produkten. Regula Connect: Produkten kan förses med kopplingskort Regula Connect (se kapitel Regula). Undertaksanpassning: Produkten kan anpassas för de flesta på marknaden förekommande undertakstyper. Kulör: Specialkulörer och annan ytfinish som t ex galv och pulverlack. Kontakta Lindab för mer information. Frånluftsventil: Produkten kan förses med frånluftsventil. Specialmått: I 60 kan fås i bredd 625 mm. Tillbehör Levereras separat. Anslutningshölje: Finns för de synliga modellerna F-45 och F-60. Reglering: Se kapitlet Regula. Upphängning: För information om rekommenderade installationsprinciper, se Installationsanvisning för. Alla dessa upphängningar finns att beställa från Lindab: - pendelfästen (i olika storlekar) - gängstänger (M8) - kabeldragningssystem För mer information om tillbehör, se dokumentet Tillbehör på 7

8 Dimensionering Kyleffekt luft P a 1. Börja med att räkna ut kyleffekten som krävs för att hålla en viss temperatur i lokalen. Lindabs klimatsimuleringsprogram TEKNOsim är ett utmärkt hjälpmedel för detta. 2. Beräkna kyleffekten som tillförs via den primära tillluften, eller läs av den i diagram Resterande värmebelastning måste således kylas via vattenkretsen i. Formel för beräkning av luftens kyleffekt: P a = q ma x c pa x t ra Värden vid t r = 25 C med: q a = Primärluftflöde. P a [W] = q a [l/s] x 1,2 t ra [K] och P a [W] = q a [m³/h] x 0,33 t ra [K] Definitioner: P a = Kyleffekt, luft [W] P w = Kyleffekt, vatten [W] P tot = Kyleffekt, totalt [W] q ma = Massflöde, luft [kg/s] q a = Primärluftflöde [l/s] = Vattenflöde [l/s] min = Minimivattenflöde [l/s] nom = Nominellt vattenflöde [l/s] c pa = Specifik värmeeffekt, luft [1,004 kj/kg K] t r = Rumstemperatur [ C] t wi = Vatten inloppstemperatur [ C] t wo = Vatten utloppstemperatur [ C] t ra = Temp. diff., rums-/primärluftstemp. [K] t rw = Temp. diff., rums-/medelvattentemp. [K] t w = Temperaturskillnad i vattenkretsen [K] e tw = Effektfaktor för temperaturskillnaden i vattenkretsen. e qw = Effektfaktor för vattenflöde P Lt = Specifik kyleffekt [W/K] Minimiflöde Observera att flöden som är mindre än rekommenderat minimiflöde min, kan resultera i oönskad luft i vattenledningarna. Vi rekommenderar att nominella flöden inte överskrids eftersom det bara ger en marginell kapacitetsökning. Rördiameter min nom 12 mm l/s l/s 15 mm l/s l/s P a [W] Kyleffekt Luftens kyleffekt luft 600 P a = q a 1,2 t ra t ra [K] Luftflöde q a [l/s] Diagram 1. Luftens kyleffekt P a som funktion av primärluftflöde q a. Till exempel vid luftflöde 25 l/s och en temperaturdifferens mellan rumsluften och tilluften på t ra = 6 K, avläses kyleffekten till 180 W. 8

9 Dimensionering Kyleffekt vatten P w För att utläsa effekten ur diagrammet, gör enligt följande. 1. Beräkna t rw. 2. Produkt längd minus 0,3 m, då får du den aktiva längden L act. 3. Dela primärluftflödet med den aktiva längden L act. Sätt in resultatet på den nedre axeln i diagram Följ flödeslinjen upp till rätt tryck, läs av specifik kyleffekt per aktiv meter och Kelvin P Lt. 5. Multiplicera den utlästa specifik kyleffekten med t rw och med den aktiva längden L act. Exempel 1, Kyla: Hur stor kyleffekt har en 2,4 m lång med 20 l/s och 60 Pa tryck? Rumstemperatur sommar antas vara 24,5ºC. Kylvattentemperatur in/ut 14/17ºC. Svar: Temperaturdifferensen: t rw = t r (t wi + t wo )/2 t rw = 24,5 C - (14 C + 17 C) / 2 = 9 K Aktiv längd: L act = 2,4 m - 0,3 m = 2,1 m q a / L act = Luftflöde/Meter = 20 l/s / 2,1 m = 9,5 l/(s m) Avläs ur diagram 2: P Lt = 35,8 W/(m K). Kyleffekt: P w = 35,8 W/(m K) 9 K 2,1 m = 676 W OBS! Effektdiagrammet gäller vid nominellt flöde 0,038 l/s. För att erhålla korrekt effekt P w vid andra flöden avläs effektfaktorn i diagram 3 och multiplicera avläst effekt med denna faktor så som visas i exempel 2 för värme. P Lt [W/(m K)] Specifik kyleffekt Pa 100 Pa 80 Pa 60 Pa 40 Pa q a / L act [l/(s m)] Diagram 2. Specifik kyleffekt P Lt per aktiv meter och Kelvin som funktion av luftflöde per aktiv meter vid 40, 60, 80 och 120 Pa dystryck. 9

10 Dimensionering Effektfaktor för vattenflöde e qw Exempel 2, Värme: Hur stor värmeeffekt har en 2,4 m lång med 20 l/s och 60 Pa tryck? Rumstemperatur vinter antas vara t r = 21ºC. Värmevattenstemperatur in/ut 56/46ºC. Svar: Temperaturdifferensen Δt rw = (t wi + t wo )/2 t r Δt rw = (56ºC + 46ºC) / 2-21ºC = 30 K Aktiv längd: L act = 2,4 m - 0,3 m = 2,1 m Luftflöde/Meter = 20 l/s / 2,1 m = 9,5 l/(s m) Avläs ur diagram 2. P Lt = 35,8 W/(m K). Värmeeffekt: P w = 35,8 W/(m K) 30 K 2,1 m = 2255 W Använd den beräknade värmeeffekten och beräkna vattenflödet = P w / (c pw x t w ) = 2255 W / (4200 Ws/(kg K) 10 K) = 0,0537 l/s Effektfaktorn e qw blir då 0,347 (se diagram 3) och den nya effekten: P w = 2255 W x 0,347 = 784 W Med ny värmeeffekten beräknas nytt vattenflöde: = 784 W / (4200 Ws/(kg K) 10 K) = 0,0187 l/s Avläs effektfaktorn e qw till 0,344 och beräkna effekten: P w = 2255 W x 0,344 = 776 W Med ny värmeeffekten beräknas nytt vattenflöde: = 776 W / (4200 Ws/(kg K) 10 K) = 0,0185 l/s Avläs effektfaktorn e qw till 0,344 och beräkna effekten: P w = 2255 W x 0,344 = 776 W Den fastställda värmeeffekten blir då 776 W. Effektfaktor e qw 1,1 1,0 Kyla 0,9 0,8 0,7 0,6 0,5 0,4 0,3 Värme 0,2 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 Diagram 3. Effektfaktor e qw som funktion av vattenflöde, för både kyla och värme. Flöde [l/s] 10

11 Tryckfall i vattenkretsen, kyla/värme OBS! Medelvattentemperatur t wio = 15 C!* [l/s] Vattenflöde 15 mm 12 mm 1,2 1,8 2,4 3,0 3,6 0,15 1,2 1,8 Längder [m] 2,4 3,0 3,6 0,1 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0, Minimivattenflöde 12 mm min = 0,025 [l/s] Minimivattenflöde 15 mm min = 0,050 [l/s] Tryckfall p w [kpa] Diagram 4. Tryckfall i vattenkretsen, kyla. [l/s] [l/s] Vattenflöde 0,1 0,09 0,08 0,07 OBS! Medelvattentemperatur t wio = 50 C!* 1,2 12 mm 1,8 Längder [m] 2,4 3,0 3,6 0,06 0,05 0,04 0,03 0,025 0,02 0,015 0,01 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0, Minimivattenflöde min = 0,025 [l/s] Diagram 5. Tryckfall i vattenkretsen, värme. Exempel 3, Kyla: Professor 2,4 m som avger en effekt på 676 W. t w = 9 K = P w / (c pw t w ) = 676 W / (4200 Ws/(kg K) 9 K) = 0,0536 l/s Tryckfallet i vattenkretsen avläses i diagram 4 till Δp w =10 kpa Exempel 4, Värme: 2,4 m som avger en effekt på 776 W. t w = 10 K = P w / (c pw x t w ) = 776 W / (4200 Ws/(kg K) 10 K) = 0,0185 l/s Tryckfallet i vattenkretsen avläses i diagram 5 till p w =0,7 kpa Tryckfall p w [kpa] Definitioner: = Vattenflöde [l/s] P w = Kyl-/värmeeffekt vatten [W] c pw = Specifik värmeeffekt vatten [4200 Ws/(kg K)] t w = Temperaturskillnad i vattenkretsen [K] t wio = Medelvattentemperatur [ C] Dp w = Tryckfall i vattenkretsen [kpa] * Diagrammen gäller för en bestämd medelvattentemperatur, t wio För andra temperaturer, använd vår Produktkalkylator vattenburna lösningar på 11

12 Dimensionering Tryckfall i luftanslutning För dimensionering av kylbafflar, använd vår Produktkalkylator vattenburna lösningar på I nedanstående tabell 1 redovisas det lufttryckfallet i anslutningen. Vid beräkning av erforderligt tryck till tilluftsbaffeln addera detta till det valda statiska trycket i dysorna. Exempel 5: I A1 med ett primärluftflöde q a på 20 l/s och ett statiskt dystryck p stat på 60 Pa. För att få erforderligt totaltryckfall över baffeln, lägg till tryckfallet i anslutningen enligt tabell 1 nedan: Δp t = 60 Pa + 7 Pa = 67 Pa. Tryckfall p a i luftanslutning Luftflöde (l/s) Anslutning A (Pa) Anslutning B (Pa) Tabell 1. Luftryckfallet i anslutningen A, B. Ljuddata Egendämpning L Hz db Tabell 2. Ø100 mm, 60 Pa 25 l/s. Egendämpning. Materialfakta Produktvariant Vikt, kg/m 13,5 Vatteninnehåll, kyla l/m 1,20 Vatteninnehåll, värme l/m 0,12 Kopparör, kvalitet EN CU-DHP Tryckklass PN10 Tabell 3. material fakta. Lindabs aktiva kylbafflar är Eurovent-certifierade och testade enligt EN

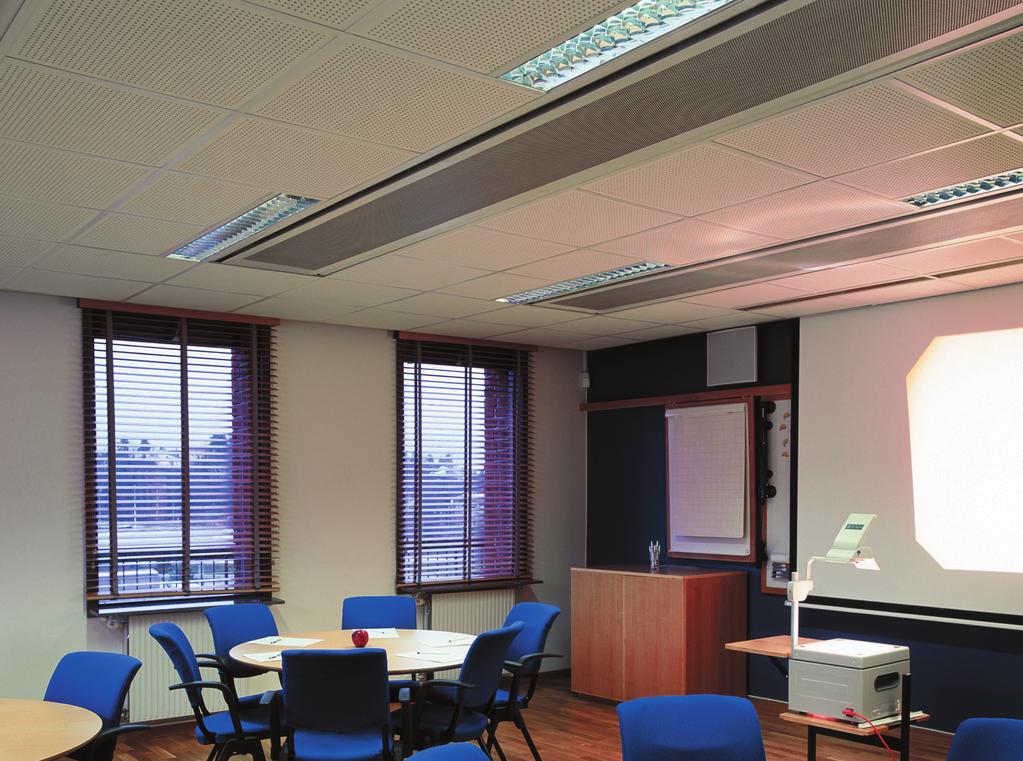

13 Inkoppling & anslutning levereras i längder från 1,2 m t.o.m. 3,6 m i steg om 0,6 m. Anslutningsdimension på vattensidan är dy 12 mm eller dy 15 mm (alltid dy 12 mm för värme). På luftsidan är anslutningen 100 mm. kan erhållas med ett stort antal inkopplingsalternativ. Så här gör du för att hitta beteckningen för det inkopplingsalternativ som önskas för : Steg 1: Ange ventilationsanslutningens placering. Steg 2: Ange röranslutningens placering. IN UT 3 Vent. Vy uppifrån Rör Vy uppifrån 4 A B Figur 1. Inkopplings och anslutningsalternativ 1 UT IN 2 Tillopp är alltid den högra anslutningen, då man ser mot rören Exempel beteckningar Nedan visas exempel på vanliga inkopplingsalternativ. Typ A1 har alltså horisontell luftanslutning och horisontell röranslutning i samma ände av baffeln. A1 B2 B1 A2 Figur 2. s vanligaste inkopplingsalternativ A1, A2, B1 och B2. 13

14 Längd 1,2-3,6 m OBS! Undermått 8 mm Obs! Undermått mm Mått, mm I, F 45 I, F Ø12 mm Kyla Värme Kyla Kyla Värme Kyla Värme Värme Ø Värme Figur mått (låg anslutning). Figur mått (hög anslutning). OBS! Samtliga modeller av kom erhålls med antingen hög eller låg luftanslutning. OBS! Köldbärarens tillopp är på höger sida sett från anslutningen. Figur 5. F 60, I

15 Montage Installationsexempel I monteras infälld i undertak. F monteras vanligen direkt mot tak eller frihängende Bild 7. monteringsprincip. Bild 8. F 60 monterad mot tak med möjlighet att i efterhand montera ett undertak där produkten helt integreras 191 L/2 ( om L > 2,7m ) Bild 9. Upphängningspunkternas placering på Professor Plus I 60. Bild 10. I 60 infälld i undertak. Vid användning av clip-in se mått på sidan

16 CLIP - IN CLIP - IN - METAL 149 K LENGTH ORDER - 1 mm Längd ordning 1 mm CLIP - IN -UNIVERSAL X LENGTH ORDER - 1 mm Längd ordning 1 mm CLIP - IN - DG 149 J LENGTH ORDER - 8 mm Längd ordning 1 mm 22 CLIP - IN - 58 Y:176, Z:185 Y Z 575 (T24) 584 (T15) CLIP - IN - L 191 L Figur 6. Clip-in för anpassning till olika undertakstyper för I
