DDA - Konspridare. Halton DDA. Konspridare. Cirkulär kanalanslutning med inbyggd gummipackning

Transkript

1 Halton DDA Konspridare Horisontell lufttillförsel, kan även användas för frånluft Installation i undertak. Låg bygghöjd 4-vägs spridningsbild med 1, 2, 3 eller 4 spalter Öppningsbar frontplåt för enkel rengöring av spridaren och kanalen Alla storlekar passar för installation i undertak med bärverk 600x600 mm Cirkulär kanalanslutning med inbyggd gummipackning Produktmodeller och tillbehör Fabriksmonterade avskärmningar för 1-, 2- eller 3-vägs spridningsbild TRI-anslutningslåda med mät- och injusteringsfunktion MATERIAL OCH YTBEHANDLING KOMPONENT MATERIAL YTBEHANDLING ANMÄRKNING Stomme Aluminium Polyesterlackerad, vit RAL 9010 / 50% glansvärde Lameller Aluminium Polyesterlackerad, vit RAL 9010 / 50% glansvärde Frontplåtens mittdel Aluminium Polyesterlackerad, vit RAL 9010 / 50% glansvärde Epoxilackerad (100%) som tillval Epoxilackerad (100%) som tillval Epoxilackerad (100%) som tillval Anslutningslåda / stos Galvaniserat stål 1

2 SNABB VAL Pw qv l/s m 3 /h DDA/1-200 LpA DPst DPtot Ld 1,6 2,0 2,4 3,0 3,6 Lmin - 1,0 1,2 2,4 3,6 L0.2 1,8 2,1 2,6 3,6 4,8 DDA/1-315 LpA DPst DPtot Ld 1,4 1,8 2,4 2,8 Lmin 1,0 2,0 3,2 4,8 L0.2 2,4 3,4 4,4 5,8 DDA/2-200 LpA DPst DPtot Ld - - 3,6 4,5 Lmin 1,0 1,8 3,0 4,2 L0.2 2,4 3,0 4,2 5,2 DDA/2-315 LpA DPst DPtot Ld 1,8 2,2 2,6 3,2 3,4 Lmin 0,8 1,6 2,8 3,8 5,4 L0.2 2,2 3,0 4,0 5,0 6,0 DDA/3-315 LpA DPst DPtot Ld 2,2 2,6 3,0 3,4 3,8 Lmin 0,8 1,8 2,6 3,6 4,6 L0.2 2,4 3,2 4,0 4,8 5,6 DDA/3-400 LpA DPst DPtot Ld 2,0 2,4 2,8 3,0 3,4 Lmin 1,6 2,6 3,6 4,4 5,4 L0.2 3,0 3,8 4,6 5,4 6,2 DDA/4-315 LpA DPst DPtot Ld 2,4 2,8 3,2 3,6 4,0 Lmin 1,4 2,2 3,0 4,0 4,8 L0.2 2,8 3,6 4,2 5,0 5,6 DDA/4-400 LpA DPst DPtot Ld 2,0 2,2 2,6 2,8 3,2 3,4 Lmin 1,2 2,0 2,8 3,6 4,6 5,4 L0.2 2,8 3,4 4,2 4,8 5,6 6,2 LpA värdet gäller vid rumsdämpning 4dB (10 m 2 sabine) Pw LpA DPst DPtot Primärluft kyleffekt, W A-vägd ljudtrycksnivå, reducerad med total ekvivalent absorptionsarea 10 m 2, db(a) 10 m 2 -sabine. Statiskt tryckfall Totalt tryckfall Ld Lmin Avstånd från donet vid vilken luftstrålen lämnar taket. Minsta avståndet mellan central linjerna för två tillufts enheter, m (V3 = 0,25m/s vid 1.8m höjd) L0.2 Isotermisk kastlängd, m när luftstrålens sluthastighet är 0,2 m/s. Rumstemperatur (Tr) = 24 C Tilluftstemperatur (Ta) = 14 C Rumshöjd = 2,8 m 2

3 TILLBEHÖR TILLBEHÖR KOD BESKRIVNING Låda PLC Låda för kanalanslutning (med eller utan isolering) 450 ØD Anslutningslåda med spjäll för luftflödesmätning och injustering TRI/N För balansering och utjämning av luftflöde (med spjäll för injustering och mätning) Ljuddämpning IN Polyesterfiber som ljuddämpningsmaterial i TRI-lådan. Mineralull som ljuddämpningsmaterial i PLC-lådan Don för mätning och injustering av luftflöde MSM För tilluftsinstallation Injusteringsspjäll DD Spjäll för injustering av luftflöde Produktmodeller Alla standardstorlekar finns i specialutförande där mittdelen utgörs av en undertakspanel (medföljer inte). Alla standardstorlekar finns i specialutförande för 1-, 2- eller 3-vägs spridningsbild. DIMENSIONER NS SPALTER ØD

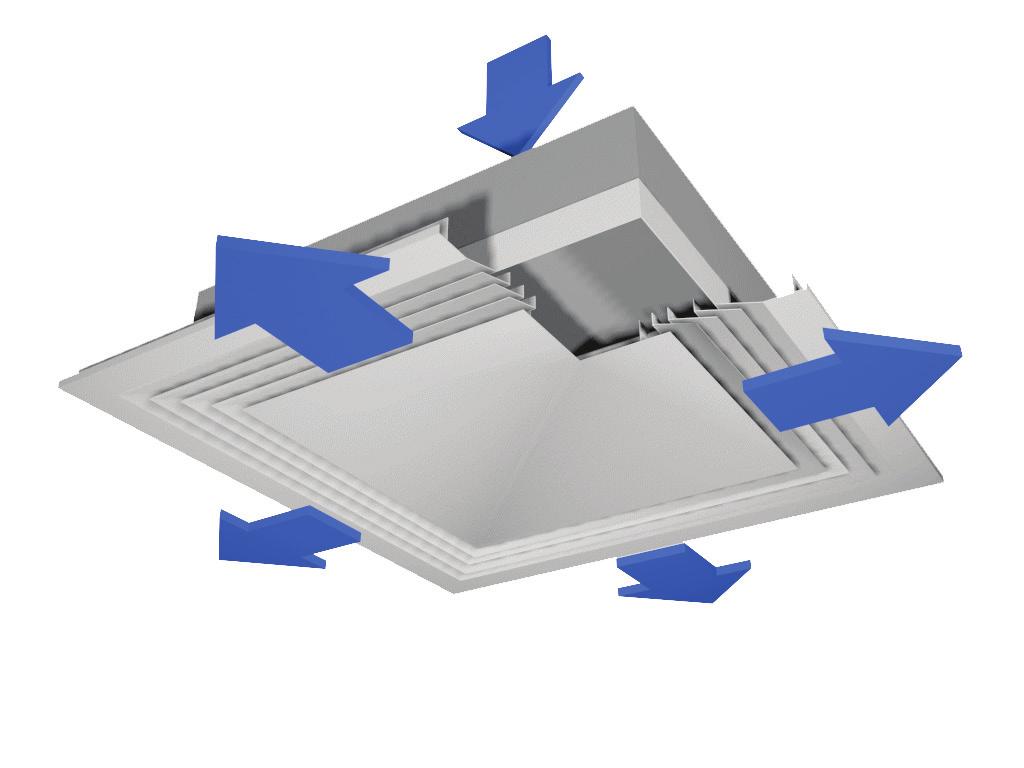

4 Installation KOD BESKRIVNING 1 Frontplåt 2 Stomme Spridaren ansluts antingen direkt till kanalen eller med en TRI-anslutningslåda. Funktion Luft tillförs med 4-vägsspridning horisontellt i lokalen via spalter i frontplåten. Den inblåsta luften blandas med rumsluften utanför spridaren. Spridarens fasta lameller är konstruerade för att få luften att strömma utefter taket. DDA-spridaren kan även användas som frånluftsdon. Om en DDA-spridare installeras i ett undertak av typ Armstrong Orcal Axal, ska den fästas i bärverket med hjälp av fjäderklämmor som ger ett 9 mm djupt urtag med räta vinklar (se detalj A). DDA-spridaren hängs i bjälklaget. Installation med TRI-anslutningslåda A 600 DDA ØD ØD1 TRI H Installation i kanalsystem Om DDA-spridaren monteras utan TRI-anslutningslåda, rekommenderar vi att en rak kanalsträcka på minst 3xD installeras före själva spridaren TRI TRI TRI TRI TRI TRI TRI TRI TRI Om TRI-stosen installeras inne i anslutningslådan kan H-dimension minskas med 60 mm. Ljuddata för infälld stos i anslutningslåda se Halton HIT Design. 4

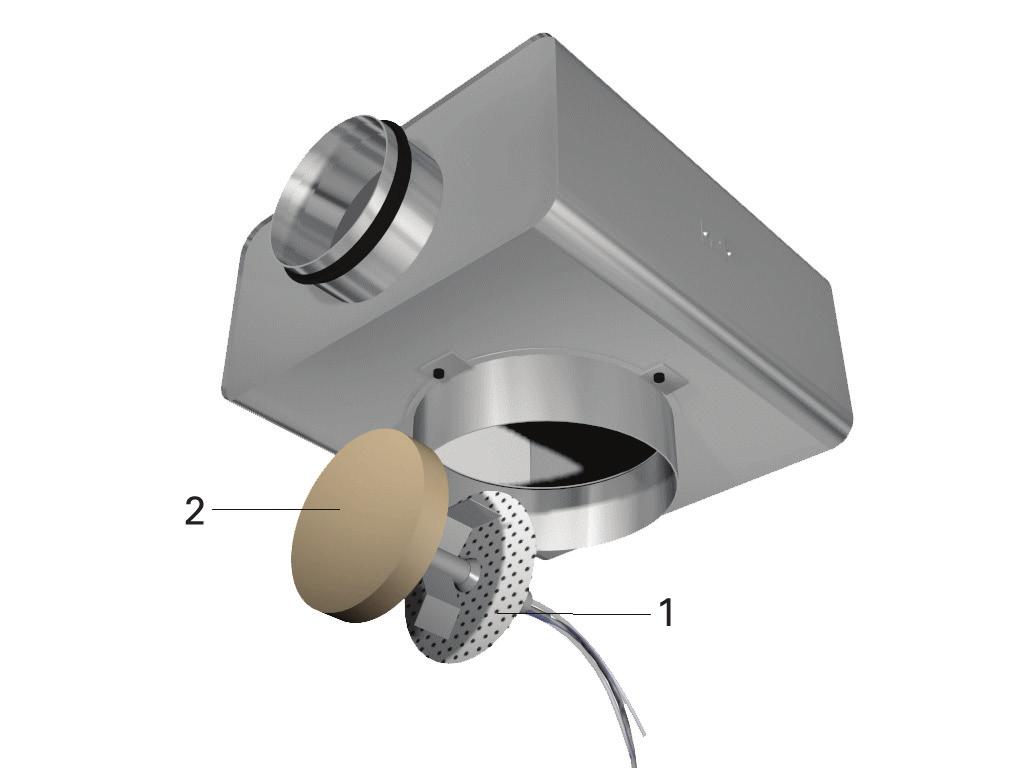

5 Öppna frontplåten, för in slangarna och injusteringsvredet genom spridaren. Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan. q v = k * p m Injustering KOD BESKRIVNING 1 Mät- och injusteringsspjäll (MSM) 2 Kanalplugg Vi rekommenderar att du ansluter spridaren till en TRIanslutningslåda utrustad med ett MSM-spjäll för att kunna göra injustering och uppmätning av luftflödet. Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM. Justera in luftflödet genom att vrida injusteringsvredet tills önskad inställning uppnåtts. Lås fast spjälläget med en skruv. Stoppa tillbaka slangarna och vredet i lådan och sätt tillbaka frontplåten. Värdet på koefficienten k för installationer med olika säkerhetsavstånd (D= kanaldiameter) framgår nedan TRI >8XD min 3XD Service Ta bort frontplåten genom att försiktigt ta tag i mittdelen och dra ut. Rengör delarna med en fuktig trasa. Tryck tillbaka frontplåten på plats till den snäpper fast. Alternativ: med TRI-anslutningslåda + MSM Ta bort mät- och injusteringsspjället genom att dra försiktigt i dess axel (inte i ställvredet). Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Sätt tillbaka mät- och injusteringsspjället på plats genom att trycka på axeln tills stoppet tar emot. Tryck tillbaka frontplåten på plats till den snäpper fast. 5

6 Tryckfall, kastlängd och ljuddata DDA/1-200, DDA/ spalt, 4-vägsspridning DDA/2-200, DDA/ spalter, 4-vägsspridning DDA/3-200, DDA/ spalter, 4-vägsspridning DDA/4-200, DDA/ spalter, 4-vägsspridning Exempel på donval: Krav : qv = 145 l/s Val : DDA/3-400 LpA < 35 db(a) LpA < 30 db(a) L0,2 < 5 m L0,2 < 4,7 m DPtot = 12 Pa Anmärkning: Rekommenderad lägsta undertemperatur är 10 C. För frånluft modifieras tilluftsdata på följande sätt: +4 db(a) och DPtot = DPtot (tilluft) x 1,5 För 1-vägs-, 2-vägs- eller 3-vägsspridning, gå in i diagrammet för önskat flöde i varje riktning x 4. För en 3-vägsspridare som skall lämna 120 l/s sök i diagrammet för: 120/3 x 4 =160 l/s, för att hitta värden på L0,2, LpA och DPtot. 6

7 LJUDDATA qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] DDA/ DDA/ DDA/ DDA/ DDA/ DDA/ DDA/ DDA/ LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 7

8 Beskrivningstext Spridarens lameller och stomme utförs i strängpressad aluminium och mittdelen i stålplåt. Delarna polyesterlackeras med vit standarfärg (RAL9010). Spridaren har 4-vägs spridningsbild. De sneda hörnfogarna i ytterramen och frontplåtens mittdel är svetsade så att fogarna nästan är osynliga. Spridaren förses med stos av förzinkat stål för anslutning till cirkulär kanal. Stosen har en inbyggd gummipackning som sluter lufttätt mot kanalen. Spridaren ansluts till kanalsystemet via en TRI-anslutningslåda som är försedd med ljuddämpningsmaterial i polyesterfiber med tvättbar yta. Anslutningslådan levereras med ett spjäll för mätning och injustering av luftflödet. Spridaren passar för montage i metalltakssystemet Armstrong Orcal Axal eller liknande med ett bärverk på 600x600. Spridarens frontplåt kan öppnas för att man ska komma åt mät- och injusteringsspjället i lådan. Produktkod DDA/S-D S = Model 1 1 spalt 2 2 spalter 3 3 spalter 4 4 spalter D = Anslutningsdimension S=1: 200,315 S=2: 200,315 S=3: 315,400 S=4: 315,400 Specialutförande och tillbehör CO = Färg W Vit Kodexempel DDA/1-200, CO=W Tillbehörsprodukter TRI PLC Anslutningslåda Anslutningslåda 8
