2 lin dab vi f ören k l a r b y gga n d et Användning Värt att notera Lindabs värme- och kylpaneler monteras i tak och tillför värme/kyla mestadels genom strålning. Strålningsandelen i panelerna är över 50%-60%, Jämfört med ca 5 % för vanliga lamellprodukter. Detta resulterar i en dragfri miljö genom att lufthastigheterna kan hållas låga. Hög strålningandel ger låga lufthastigheter och innebär mycket god funktion även vid höga installationshöjder. Låg vikt ger snabb installation. Vikten för en 6 m lång och 87 cm bred panel är inte mer än 8 kg. Marknadens i särklass lättaste värme-/kylpanel. Kylpanelerna kan även fås perforerade för att erhålla högre ljudabsorption i kontorsmiljö. Strålningsvärme kan användas även vid höga takhöjder då värmestrålningen, trots den höga placeringen, direkt värmer de underliggande ytorna utan förlust till luften. Lindabs Lindabs värme- och kylpaneler är testade enligt EN-037/EN-0 och är CE-märkt. Minskad temperatur gradient och ökad strålningstemperatur innebär även ett energieffektivt uppvärmningsalternativ jämfört med andra uppvärmningssystem. Nyckeltal Montage Längd: Bredd: Höjd: Kapacitet: Värme-/kylpanelerna monteras antingen frihängande eller infällda i undertak. Panelerna kan levereras med olika anslutningsalternativ. Detta är beroende av om de ska monteras enskilt eller i serie mm (i steg om 0mm) 330, 600, 870 mm 60 mm 6 W Beräkningsförutsättningar Rumstemp: 2 C, Vattentemp: C

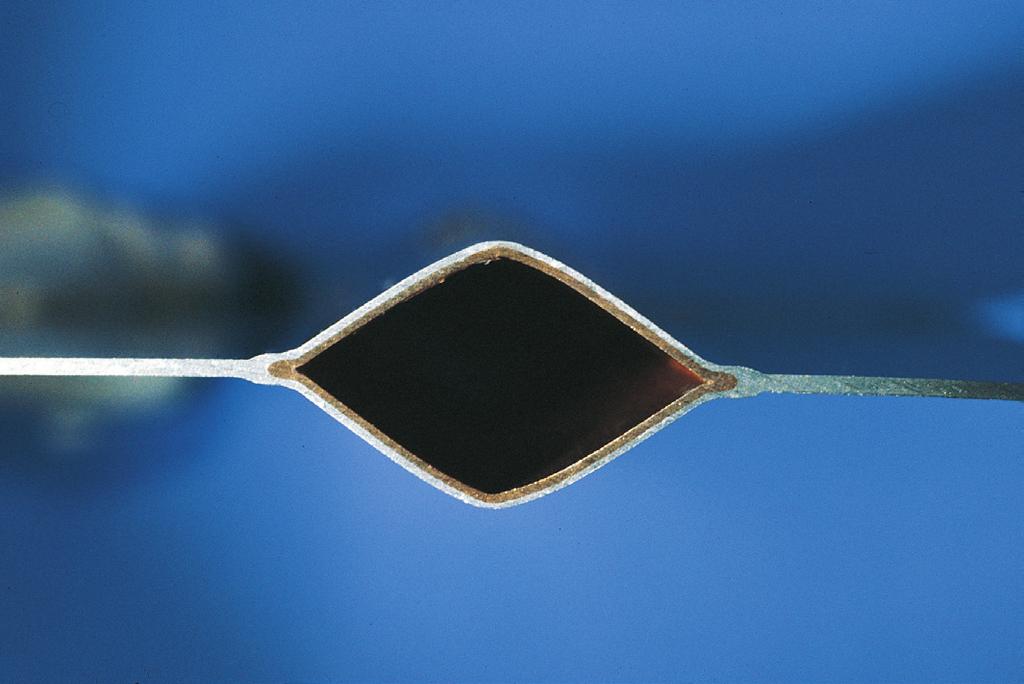

3 lindab vi förenklar byggandet Funktion Värme (Atrium-H, Loggia) När varmt vatten passerar genom kopparröret transporteras värmen ut i aluminiumplåten med en mycket liten temperaturförlust. Panelen blir varm och strålar ut värmen i lokalen. Värmestrålningen passerar luften från flera tiotals meter utan effektförlust på sin väg till golvet och väggarna. Man slipper på detta sätt att värma upp en stor luftmassa som när den blir varm lägger sig uppe vid taket. Värmen kommer istället dit där den bäst behövs. Det är i första hand golvet, väggarna och inredningen i lokalen som värms upp. Rumsytornas temperatur blir högre än rumsluften och avger därmed sin värme till luften. Genom att primärt värma lokalens ytor istället för luften kan mycket energi sparas. Konstruktion Konstruktionen i panelerna bygger på en världspatenterad metod att förbinda ett kopparrör med en aluminiumplåt. Aluminiumplåten är metallurgiskt förbunden med kopparröret (materialen har delvis sammansmälts under mycket högt tryck). Tack vare detta blir energitransporten mellan röret och plåten mycket effektiv. Formen på kopparröret är rombisk (se bild ) vilket gör att turbulent strömning erhålls snabbare än för ett runt rör och säkerställer en mycket god värme- och kylöverföring även vid låga flöden. Vattenrören är av koppar. Vattnet skall vara syrefritt för att säkerställa att korrosion ej kan uppstå. En mer detaljerad beskrivning hur takvärme fungerar kan läsas i Lindabs Takvärmehandledning. Funktion kyla (Atrium C) När kallt vatten passerar genom panelen transporteras värmen från aluminiumplåten till det kalla vattnet med mycket liten temperaturförlust. Panelen kyler dels den varma rumsluften mot dess kalla yta och dels upptas värme från rummet genom lågtemperaturstrålning. På så sätt kyls rummet både via strålning (ca 50 %) och konvektion. Upptagningen av lågtemperaturstrålningen gör att rummets ytor, främst golv, väggar och inredning får en lägre temperatur än om kylningen varit enbart konvektiv. Det innebär att inlagringen av kylenergi blir större. Bild. Visar ett tvärsnitt av koppar- och aluminiumplåtarna metallurgiskt förbundna samt den rombiskt formade vattenkanalen. 3

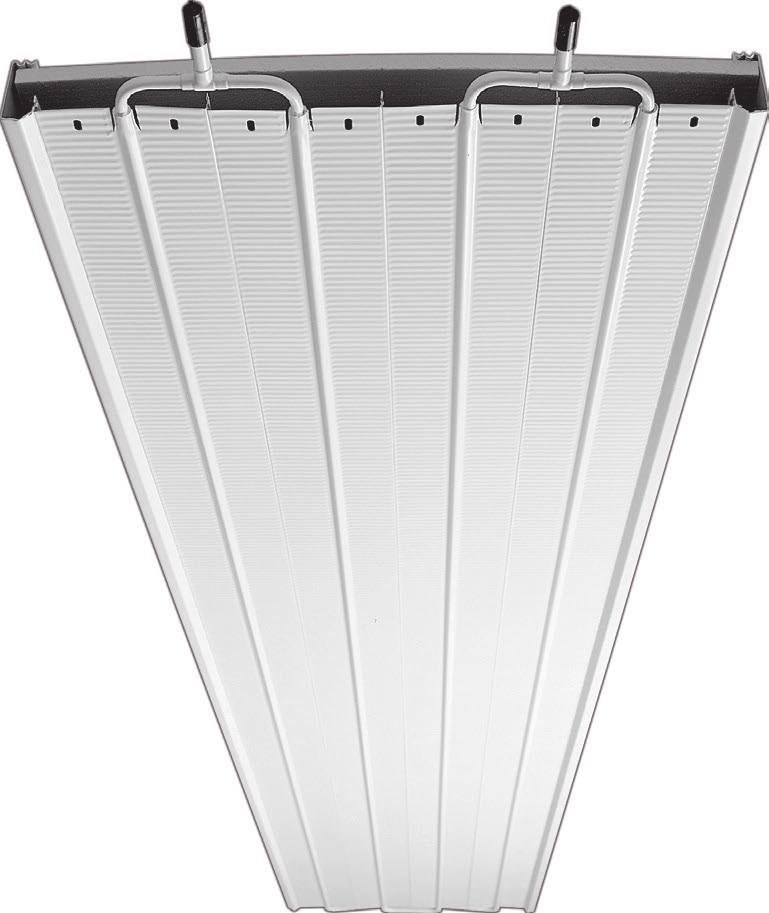

4 Atrium H & C Atrium-H är en värmepanel. Den är försedd med gavlar och kan fällas in i undertak (se bild 2). Översidan av panelen isoleras med extruderad polystyren cellplast. Cellplasten är tillverkad utan tillsats av CFC- eller HCFCgas, s.k. freoner. Atrium-C är en kylpanel. Den är försedd med gavlar och kan fällas in i undertak. Atrium-C är oisolerad på ovansidan. Loggia Loggia är ett värmestrips och skiljer sig från Atrium-H genom att den inte har gavlar på kortsidorna. Loggia är därför inte heller avsedd att montera i undertaksbärverk (se bild 3). Loggia lämpar sig för industriella lokaler typ lager, bilhallar mm. Översidan av panelen isoleras med extruderad polystyrecellplast. Cellplasten är tillverkad utan tillsats av CFC-eller HCFC-gas, s.k. freoner. Atrium-H och C kan fås i hygienutförande med täckt ovansida. Hygienutförande lämpar sig i tvätthallar eller dylikt. Atrium-H skall användas om panelen både skall avge kyla och värme vid så kallat Change Over system. Bild 2. Atrium är försedd med gavlar och kan fällas in i undertak. Bild 3. Loggia lämpar sig för industriella lokaler och är för frihängande montage. 4

5 lindab vi förenklar byggandet Fakta Varianter Panelerna finns i tre olika varianter: Loggia, Atrium-H och Atrium-C Loggia är ett värmestrips för industriellt bruk utan gavlar. Atrium-H är försedd med gavlar. Bredden 60 (600 mm) är anpassad i mått, -8 mm, för att kunna monteras i undertak i standard T-profil med modulen 600 mm. Atrium-C är en kylpanel och levereras utan isolering. Bredden 60 (600 mm) är anpassad i mått, -8 mm, för att kunna monteras i undertak i standard T-profil med modulen 600 mm. Figur. Atrium med anslutningskåpa. Panelerna finns i tre olika bredder: 330 (bredd 33), 600 (bredd 60) och 870 mm (bredd 87). Höjden är alltid 60 mm. Längder: Utförs i längder från,2 m till 6,0 m i steg om 0,m. Anslutning vatten: Kan erhållas med fyra olika anslutningar beroende på produktens bredd -,, 5 och 22 mm. Detta för att kunna anpassa tryckfallet vid olika dimensioneringsfall. Ytbehandling: Panelerna pulverlackeras. Färg Produkten levereras som standard i färdiglackerad plåt med kulören vit RAL 9003, glans 30. Andra RAL-färger efter förfrågan. Tillbehör Levereras separat. Reglering: Se kapitel Regula. Anslutningskåpa: För att dölja synlig rördragning till vägg eller mellan paneler (se figur ). Längd anges vid beställning. Figur 2. Atrium i perforerat utförande. Plusfunktioner Förmonterat från fabrik. Perforering: Perforerad kyl- eller värmepanel ger ökad ljuddämpning i rummet. Panelernas standard isolering ersätts med en ljudabsorberande mineralull isolering vid detta val. (se figur 2). Perforering som erhålls är dot 3 mm med perforeringsgrad 25%. Hygienutförande: I lokaler med mycket höga krav på hygien kan Atrium-och Atrium-C erhållas med ovansidan beklädd med aluminium och skarvarna tätade med vit fogmassa. Panelen kan då desinficeras eller renspolas. Upphängnigsalternativ: Montagematerial för nedpendlat montage eller för montage dikt mot tak kan beställas separat som tillbehör. 5

6 Dimensionering av värmepaneler Atrium-H och värmestrips Loggia Ett antal saker finns att tänka på när man dimensionerar värmepaneler. För att få ut bästa energieffektivitet och så liten temperaturgradient som möjligt samt utnyttja den höga strålningsandelen bör ett antal punkter tas i beaktande: Takytans längd och bredd skall vara större än lokalens höjd samt inredningen av lokalen skall ej bestå av höga väggar eller lagerhyllor. Om så är fallet finns risk att värmestrålningen absorberas innan den når golvet. Effektbehovet i lokalens undre del skall helst understiga 60 % av det totala effektbehovet. Annars utnyttjas ej den konvektiva värmen och temperaturgradienten stiger. Stora olackerade horisontella metallytor skall ej förekomma under värmestripsen då värmestrålningen reflekteras. Golvet skall vara isolerat eller vara beläget ovan mark utan strömmande grundvatten. (Golvet riskerar då ej att bli tillräckligt varmt) Om några av dessa dimensioneringsråd ej uppfylls måste värmepanelerna kompletteras med takfläktar som för ner den varma luften från tak till vistelsezonen. Definitioner: P a = Kyleffekt, luft [W] P w = Kyleffekt, vatten [W] P tot = Kyleffekt, totalt [W] q ma = Massflöde, luft [kg/s] q a = Primärluftflöde [l/s] = Vattenflöde [l/s] min = Minimivattenflöde [l/s] nom = Nominellt vattenflöde [l/s] c pa = Specifik värmeeffekt, luft [,004 kj/kg K] t r = Rumstemperatur [ C] t wi = Vatten inloppstemperatur [ C] t wo = Vatten utloppstemperatur [ C] t ra = Temp. diff., rums-/primärluftstemp. [K] t rw = Temp. diff., rums-/medelvattentemp. [K] t w = Temperaturskillnad i vattenkretsen [K] e tw = Effektfaktor för temperaturskillnaden i vattenkretsen e qw = Effektfaktor för vattenflöde P Lt = Specifik kyleffekt [W/(m K)] x twio = Tryckfallsfaktor för temperatur Installationstyper Försänkt i hängande tak 2 Exponerad, förseglad till tak 3 Exponerad, fri hängande > 50 mm 6

7 lindab vi förenklar byggandet Dimensionering Värmepaneler Atrium-H och värmestrips Loggia För att utläsa effekten ur diagrammet, gör enligt följande.. Beräkna t rw. 2. Produkt längd minus 0, m, då får du den aktiva längden L act. 3. Avläs specifik värmeeffekten P Lt och den beräknade Δt rw för den valda produkten i diagram. 4. Multiplicera den utlästa specifik värmeffekten med den aktiva längden L act. Exempel : Hur stor värmeeffekt har en 6,0 m lång Loggia 87, frihängande montage? Svar: Temperaturdifferensen: t rw = (t wi + t wo )/2 - t r t rw = (56 C + 46 C) / 2-2 C = 30 K. Aktiv längd: L act = 6,0 m - 0, m = 5,9 m. Avläs diagram : P LT = 280 W/m. P w = 280 W/m x 5,9 m = 652 W. OBS! Effektdiagrammet gäller vid nominellt flöde i ett strips nom = 0,0 l/s. För att erhålla korrekt effekt vid andra flöden gör som i exempel 3. Rumstemperatur vinter antas vara 2º C Värmevattentemperatur in/ut 56/46º C 800 Atrium H/Loggia* Kurva Installationstyp Perforeringstyp Isoleringstyp Relaterat till, 2, 3 Ingen, Acoustic Standard - 2, 2, 3 Ingen, Acoustic Ytterligare 50 mm EN Ingen, Acoustic Alla typer Strålning Tabell. Kurvförklaring till Diagram. * Loggia endast för installationstyp Typ 2 och 3! Specifik värmeeffekt P Lt [W/m] Bredd Bredd 87 EN Bredd Bredd 60 EN Bredd 87 strålning andel EN Bredd 60 strålning andel EN 037. Bredd Bredd 33 EN Bredd 33 strålning andel EN Temperaturskillnad i vattenkretsen t rw [K] Diagram. Atrium-H och Loggia, värmeeffekt per aktiv längd vid nominellt flöde i ett strips = 0,0 l/s. 7

8 Dimensionering Kylpanel Atrium-C För att beräkna av kylpanelen tillförda effekt, gör enligt följande.. Beräkna t rw. 2. Produkt längd minus 0, m, då får du den aktiva längden L act. 3. Avläs specifik kyleffekten P Lt och den beräknade Δt rw för den valda produkten i diagram 2. Vid frihängande montage ökar effekten med %, multiplicera med,. 4. Multiplicera den utlästa specifik kyleffekten med den aktiva längden L act. Exempel 2: Hur stor kyleffekt har en 5,4 m lång Atrium-C 60 vattenanslutning Ø frihängande montage? Rumstemperatur sommar antas vara,5º C Kylvattentemperatur in/ut Atrium /7º C Svar: Temperaturdifferensen: t rw = (t wi + t wo )/2 - t r t rw = (º C + 7º C) / 2 -,5º C = 9 K. Aktiv längd: L act = 5,4 m - 0, m = 5,3 m. Avläs diagram 2: P LT = 59 W/m. Multiplicera effekten med, faktor för frihängande montage => 59 W/m x, = 64,9 W P w = 64,9 W/m x 5,3 m = 344 W. OBS! Effektdiagrammet gäller vid nominellt flöde i ett strips =0,025 l/s. För att erhålla korrekt effekt vid andra flöden gör som i exempel 4. Atrium C Kurva Installationstyp Perforeringstyp Isoleringstyp Relaterat till 3 Ingen, Acoustic Ingen EN 0 2, 2 Ingen, Acoustic Ingen - Tabell 2. Kurvförklaring till Diagram 2. Specifik kyleffekt P Lt [W/m] 0 0. Bredd Bredd Bredd Bredd Bredd Bredd Temperaturskillnad i vattenkretsen t rw [K] Diagram 2. Atrium-C monterat dikt mot tak, kyleffekt per aktiv längd vid nominellt flöde i ett strips = 0,025 l/s. 8

9 Dimensionering Effektfaktor för vattenflöde e qw Gör enligt följande:. Beräkna vattenflödet vid den aktuella effekten P w. 2. Avläs i tabell antal parallella kretsar. 3. Beräkna vattenflödet i ett strips. 4. Avläs effektfaktor för vattenflöde e qw i diagram Multiplicera effekten P w med effektfaktorn e qw. 6. Upprepa steg -5 vid den nya effekten. Storlek Exempel 3, Värme: Loggia 87 med anslutning Ø5 avger 652 W. Temperaturdifferensen: t w = 56 C - 46 C = K. Modell ø ø 2 2 ø5 4 3 ø22 6 Tabell 3. Antal parallella kretsar för Atrium H & C - Loggia beroende på modell och anslutningsalternativ. Använd värmeeffekten och beräkna vattenflödet = P w / ( c pw x t w ) = 652 W / (4200 Ws/ (kg K) x K) = 0,0393 l/s Avläs i tabell 3 antal parallella kretsar för Loggia 87 Ø5 till 3 och beräkna vattenflöde i ett strips: = 0,0393 l/s / 3 = 0,0 l/s Avläs effektfaktor e qw ur diagram 3 till,008 och beräkna den nya effekten: P w = 652 W x,008 = 665 W Exempel 4, Kyla: Atrium-C 60 5,4 m med anslutning Ø avger 344 W. Temperaturdifferensen: t w = 7 C - C = 3 K. Använd värmeeffekten och beräkna vattenflödet = P w / ( c pw x t w ) = 344 W / (4200 Ws/ (kg K) x 3 K) = 0,0273 l/s Avläs i tabell antal parallella kretsar för Atrium-C 87 anslutning Ø till och beräkna vattenflöde i ett strips: = 0,0273 l/s / = 0,0273 l/s Avläs effektfaktor e qw ur diagram 3 till,0 och beräkna den nya effekten: P w = 344 W x,0 = 348 W Använd den nya effekten och beräkna vattenflödet = 348 W / (4200 Ws/ (kg K) x 3 K) = 0,0276 l/s Avläs effektfaktor e qw ur diagram 3 till,0 och beräkna den nya effekten: P w = 344 W x,0 = 348 W. Vid användande av den nya värmekapaciteten så beräknas ett nytt vattenflöde: När vattenflödet är nära stabilt vid denna punkt i beräkningen, så är kylkapaciteten beräknad att bli 348 W. Dimensionering För dimensionering av kylbafflar, använd vår produktkalkylator vattenburna lösningar på OBS! Dina uträkningar blir mer exakta för varje gång du upprepar steg -5. Använd den nya effekten och beräkna vattenflödet: = 665 W / (4200 Ws/ (kg K) x K) = 0,0396 l/s Beräkna vattenflöde i ett strips: = 0,0396 l/s / 3 = 0,02 l/s Effektfaktor e qw blir då,0 och den fastställda effekten: P w = 652 W x,0 = 669 W Vid användande av den nya värmekapaciteten så beräknas ett nytt vattenflöde: När vattenflödet är nära stabilt vid denna punkt i beräkningen, så är värmekapaciteten beräknad att bli 669 W. OBS! Dina uträkningar blir mer exakta för varje gång du upprepar steg -5. 9

10 Effektfaktor є e qw,2 Atrium C & H - Loggia, Värme 0,9 Kyla 0,8 0,7 0,6 0 0,005 0,0 0,05 0,02 0,025 0,03 0,035 0,04 0,045 0,05 0,055 0,06 Vattenflöde Flöde q[l/s] w [l/s] Diagram 3. Effektfaktor e qw som funktion av vattenflöde.

11 lindab vi förenklar byggandet Flöde tryckfall för koppling Mängden vatten [l/s] OBS! Medelvattentemperatur t wio = 60 C!* Längder [m] Δp w Tryckfall [kpa] Diagram 4. Paneler, tryckfall vid temperatur 60 C. För tryckfall vid andra temperaturer än 60 C, multipliceras tryckfallet med tryckfallsfaktor (se diagram 7). Definitioner: = Vattenflöde [l/s] P w = Kyl-/värmeeffekt vatten [W] c pw = Specifik värmeeffekt vatten [4200 Ws/(kg K)] t w = Temperaturskillnad i vattenkretsen [K] t wio = Medelvattentemperatur [ C] Dp w = Tryckfall i vattenkretsen [kpa] * Diagrammen gäller för en bestämd medelvattentemperatur, t wio För andra temperaturer, använd vår Produktkalkylator vattenburna lösningar på Exempel 5: Loggia-87 6 m, vattenanslutning Ø5 avger en effekt på 669 W, Δt w = K. t wio = 0,5 x (t wo + t wi ) = 0,5 x (56 C + 46 C) = 5 C = P w / (c pw t w ) = 669 W / (4200 Ws/ (kg K) x K) = 0,0397 l/s Tryckfallen Δp w i vattenkretsen avläses i diagram 4 till, kpa. Avläs tryckfallsfaktor vid 5 C i diagram 7 till,04 och beräkna den nya tryckfallet: Δp w =, kpa x,04 =, kpa. Exempel 6: Atrium-C 60 4,8 m, vattenanslutning Ø avger en effekt på 348 W, Δt w = 3 K, t wio = 5ºC. = P w / (c pw t w ) = 348 W / (4200 Ws/ (kg K) x 3 K) = 0,0276 l/s Tryckfallen Δp w i vattenkretsen avläses i diagram 4 till 7,4 kpa. Avläs tryckfallsfaktor vid 5º C i diagram 7 till,27 och beräkna den nya tryckfallet: Δp w = 7,4 kpa x,27 = 9,4 kpa.

12 Flöde tryckfall för koppling OBS! NB! Mean Medelvattentemperatur water temperature t wio 60 * wio = 60 C!* Längder [m] Mängden vatten [l/s] Δp w Tryckfall [kpa] Diagram 5. Paneler, tryckfall vid temperatur 60 C. För tryckfall vid andra temperaturer än 60 C, multipliceras tryckfallet med tryckfallsfaktor (se diagram 7).

13 lindab vi förenklar byggandet Flöde tryckfall för koppling + Mängden vatten [l/s] OBS! NB! Mean Medelvattentemperatur water temperature tt wio = C!* * Längder [m] Δp w Tryckfall [kpa] 33 -, ø 33 -, ø 60 -, ø 60 -, ø5 87 -, ø5 87 -, ø , ø 60 -, ø 87 -, ø Diagram 6. Paneler, tryckfall vid temperatur 60 C. För tryckfall vid andra temperaturer än 60 C, multipliceras tryckfallet med tryckfallsfaktor (se diagram 7). Tryckfallsfaktor Temperatur Vatten [ C] Diagram 7. Temperaturjusterad tryckfallsfaktor.

14 Inkoppling & Anslutning Atrium-C, Loggia och Atrium-H levereras i längder upp till 6 meter. Vid längder över 6 meter kan paneler kopplas i serie. Bredd 33 Bredd 60 Bredd 87 Tekno Term 2 Panel opplingsvariant Anslutning (mm) 2 Anslutning (mm),, 2 Anslutning (mm), 5, 5 2 Inkopplingsvariant 2 Anslutning[mm] Inkopplingsvariant 23 no Term Panel iant 33 opplingsvariant 60 Anslutning[mm] Anslutning (mm) Inkopplingsvariant 23 Anslutning[mm] Anslutning (mm) Anslutning (mm) g[mm] Inkopplingsvariant Anslutning[mm] Inkopplingsvariant Anslutning[mm] ; 2 ; 23 Inkopplingsvariant 23 Anslutning[mm] Inkopplingsvariant 23 iant opplingsvariant Anslutning[mm] Anslutning (mm) Inkopplingsvariant 23 Anslutning[mm] Anslutning (mm) Tabell 4. Atrium-C, Loggia och Atrium-H, inkoppling och anslutningsalternativ. Anslutning (mm) Obs. Inkoppling skall göras med klämringskopplingar, presskopplingar eller Tectite. Vid montage av Atrium i undertak skall alltid anslutningsalternativ 2 användas för att rören inte skall krocka med undertaksbärverket (T-skenorna). 2 Inkopplingsvariant Anslutning[mm] Inkopplingsvariant Anslutning[mm] Inkopplingsvariant Anslutning[mm]

15 lindab vi förenklar byggandet Inkoppling & anslutning ( kopplad ) ( dubbelkrets ) + ( kopplad + dubbelkrets) + (genomlopp) Detta utförande har tillopp och retur i samma gavel. Detta utförande har tillopp i ena gaveln och retur i den andra. Detta utförande är en kombination av en kopplad panel + en dubbelkrets. Detta utförande har tillopp i ena gaveln och retur i den andra. Denna koppling kan endast fås med en rördimension per panel bredd. Denna koppling kan endast fås med en rördimension per panel bredd. Denna koppling kan endast fås med en rördimension per panel bredd. Denna koppling kan endast fås med en rördimension per panel bredd. Bredd 33: Ø mm Bredd 60: Ø + Ø mm Bredd 87: Ø + Ø5 mm Bredd 33: Ø mm Bredd 60: Ø mm Bredd 87: Ø5 mm Bredd 33: Ø mm Bredd 60: Ø mm Bredd 87: Ø5 mm Bredd 33: Ø mm Bredd 60: Ø5 mm Bredd 87: Ø22 mm Tabell 5. Atrium och Loggia inkoppling & anslutning Minsta tillåtna flöde, Icke-horisontellt montage min (l/s) Bredd 33 Kyla Värme Bredd 60 Kyla Värme Bredd 87 Kyla Värme dim Ø 0,0 0,05 0,0 0,05 0,0 0,05 dim Ø 0,026 0,030 0,026 0,030 - dim Ø ,052 0,060 0,039 0,045 dim Ø ,078 0,090 Max arbetstryck (bar) Max provtryck (bar) 6 Tabell 6. Atrium och Loggia rekommenderade minimiflöden. Obs. Om panelen inte monteras horisontellt, måste de rekommenderade minvattenflödena min upprätthållas för att motverka luftfickor. Då krävs inga separata avluftningsventiler på panelen. 5

16 Bredd och höjd, cm Figur 3. Atrium och Loggia, tillverkas som standard i tre bredder 33, 60*, 87 cm och en höjd 6 cm. Verkligt breddmått är -8 mm. Längd, m L =,8-2,4-,2 3,0-3,6- - 6,04,2- m4,8-5,4-6,0 Figur 4. Atrium och Loggia tillverkas som standard i längd mellan,2 m till 6,0 m i steg om 0, m. Verkligt längdmått är - mm. Mått, mm Atrium 40 L Loggia L- 330 ; 600 ; 870 Anslutning: Ø Ø Ø5 Ø22 X X = Figur 5. Atrium och Loggia mått, vatteninkoppling & anslutning. Vikt och vattenvolym Atrium C / H and Loggia 33 Atrium C / H and Loggia 60 Atrium C / H and Loggia 87 Vikt, kg/m,3 2,2 3, Vatteninnehåll, l/m 0,8 0,35 0,53 Kopparör, kvalitet EN CU-DHP Tryckklass PN Tabell 7. Atrium och Loggia vikt och vattenvolym. * Bredden passar i standard T-profilsundertak (600 mm moduler) 6

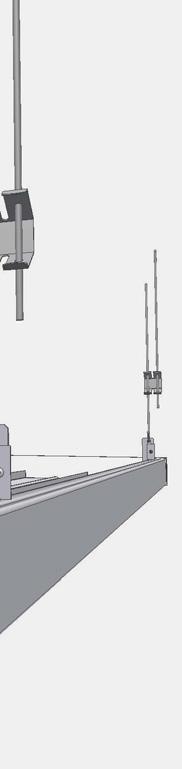

17 lindab vi förenklar byggandet Installationsexempel Atrium kan monteras på tre olika sätt; dikt mot tak (se figur 7-8), frihängade (se figur 9-) eller integrerat i undertak (se figur -). Vid montering dikt mot taket används fästplattor och när panelen monteras i undertak bör den stödpendlas. Loggia kan fås antingen dikt mot tak eller frihängade. Obs. Tillse att hänsyn är tagen till expansionen vid montage t ex rör mellan paneler eller rör med fixerad anslutning bör monteras med lyra. Figur 7. Atrium montering dikt mot tak med fästplattor. Figur 8. Atrium dikt mot tak, fästplattor. Figur 9. Atrium frihängande i ställbara pendlar. Figur. Atrium frihängande i ställbara pendlar. Figur. Atrium integrerat i undertak, stödpendling rekommenderas. Figur. Atrium integrerat i undertak, stödpendling. 7

18 Reglering Lindab erbjuder en reglerutrustning som är mycket enkel att använda. För att undvika att värme och kyla är igång samtidigt regleras systemen i sekvens (Regula Combi). För tekniska data se separat broschyr, Regula. Beteckningar Produkt: Atrium-C, Atrium-H, Loggia Bredd, cm: 33, 60, 87 Anslutningsdim. Vatten, mm:,, 5, 22 :, 2,,, 23, Längd, m:,2 m - 6,0 m Plusfunktion: Se sid 5 Programtext Paneler av Lindabs fabrikat Produkt Atrium-H ,8 m Plusfunktioner: Hygienutförande Tillbehör: Anslutningskåpa, längd = 300 mm: Produkt Atrium-C ,0 m Plusfunktioner: Kulör, RAL 9005 (svart) Perforering Tillbehör: Regula Combi Regula Secura Styrventil för kyla Ställdon för kyla Antal st st 30 st 30 st 30 st 30 st 30 st Beställningskod Produkt Atrium H 60 4,8m Typ Atrium H, Atrium C C = kyla H = värme Loggia Bredd cm Vattenanslutning mm Längd,2 m - 6,0 m Exempel: Atrium-H ,8m 8

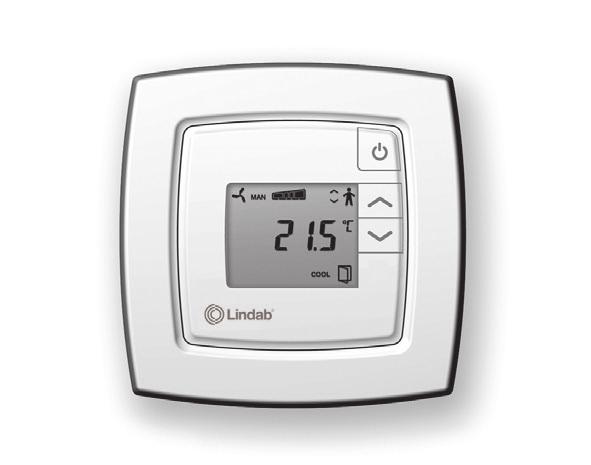

19 För oss på Lindab är goda tankar en filosofi som leder oss i allting vi gör. Vi har gjort det till vår uppgift att skapa ett hälsosamt inneklimat och att förenkla byggandet av hållbara hus. Vi gör det genom att designa innovativa produkter och lösningar som är enkla att använda, såväl som att erbjuda effektiv tillgänglighet och logistik. Vi arbetar också för att minska vår klimatpåverkan. Det gör vi genom att utveckla metoder som gör att vi kan producera lösningar med minsta möjliga energiförbrukning. Vi använder stål i våra produkter. Stål är ett av få material som går att återvinna ett oändligt antal gånger utan att förlora sina egenskaper. Det innebär mindre koldioxidutsläpp och mindre energiförbrukning. Vi förenklar byggandet
