1 KYLBAFFEL FLEXICOOL IQID TEKNISKA DATA

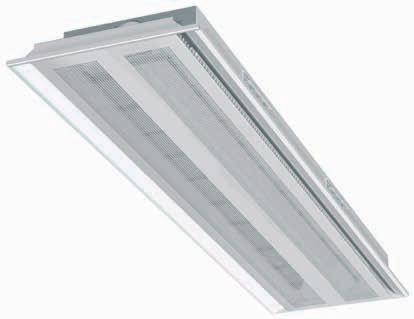

2 2 Flexicool IQID - Tekniska data KYLBAFFEL FLEXICOOL IQID Flexicool Kylbaffel IQID är ett integrerat system för ventilation, kyla och värme som löser de flesta klimatbehov. Dessa tilluftsbafflar är konstruerade att klara stora kyleffekter som genom god inblandning med rumsluften ger hög komfort och låga lufthastigheter i vistelsezonen. IQID är en mycket flexibel kylbaffel som kan fås i ett basutförande men kan även utrustas med ett antal funktioner till en multifunktionell kylbaffel. Följande funktioner kan fås till IQID: värme, komfortreglage, luftriktare FPC, funktion för högt luftflöde, styr- och reglerutrustning, belysning och förberedelse för sprinklersystem. Dessa olika funktioner finns beskrivna i separata avsnitt. IQID har täckt ovansida och är avsedd för inbyggnad i undertak och har mått anpassade till en undertaksmodul på 600 mm. SNABBVAL HUVUDEGENSKAPER Luftriktare - FPC Högt luftflöde Styr- och regler Belysning Komfortreglage Värme Sprinkler SPECIFIKATIONER Kylbaffel IQID för inbyggnad i undertak Mycket flexibel kan fås i allt från basutförande till multifunktionellt utförande. Anpassad för standard 600 mm undertaksmodul Fästbyglar för snabbt och enkelt montage lyft upp snäpp dit Kan fås med funktionerna: värme, komfortreglage, luftriktare FPC, funktion för högt luftflöde, styr-och reglerutrustning, belysning och förberedelse för sprinklersystem PRODUKTKOD EXEMPEL Täckt tilluftsbaffel IQID , standard. The diagram shows the approximate cooling effect P tot in W with water flow q w = 0.05, temperature difference between room air and supply air Δt = 8 C, pressure drop 70 Pa on the air side and max. sound pressure level L A10 = 30.

3 Flexicool IQID - Tekniska data 3 TEKNISKA DATA FÖR KYL- OCH VÄRMEEFFEKT KYLEFFEKT FÖR TVÅVÄGS KYLBAFFEL VID STATISKT TRYCKFALL PÅ LUFTSIDAN 70 PA BAFFELLÄNGD = 1,2 M (BATTERILÄNGD = 0,9 M) Tryckfall vatten, Δp w = 1,8 kpa q l, P tot i W för Dt, C P batt i W för Dt, C L A10, < < <20 BAFFELLÄNGD = 1,8 M (BATTERILÄNGD = 1,5 M) Tryckfall vatten, Δp w = 2,7 kpa q l, P tot i W för Dt, C P batt i W för Dt, C L A10, < < < < BAFFELLÄNGD = 2,4 M (BATTERILÄNGD = 2,1 M) Tryckfall vatten, Δp w = 3,3 kpa q l, P tot i W för Dt, C P batt i W för Dt, C L A10, < < < BAFFELLÄNGD = 3,0 M (BATTERILÄNGD = 2,7 M) Tryckfall vatten, Δp w = 4,1 kpa q l, P tot i W för Dt, C P batt i W för Dt, C L A10, < < BAFFELLÄNGD = 3.6 M (BATTERILÄNGD = 3.3 M) Tryckfall vatten, Δp w = 4,8 kpa q l, P tot i W för Dt, C P batt i W för Dt, C L A10, < ,9 67 < < FÖRUTSÄTTNINGAR FÖR TABELLERNA MED KYLEFFEKT Baffelns totala kyleffekt, P tot = batteriets kyleffekt, P batt + tilluftens kyleffekt, P luft. Tabellerna förutsätter ett tryckfall på luftsidan på 70 Pa. Tilluftens kyleffekt grundar sig på 8 C undertemperatur på tilluften jämfört med rumsluftens temperatur. Effekter för andra vattenflöden än 0.05 framgår av FläktGroup s produktvalsprogram Select. OBS! Tabellerna på detta uppslag bygger på prov enligt Nordtestmetoden. Metoden är till för att kunna jämföra olika kylbafflar på lika villkor och kräver en obefintlig temperaturskillnad mellan inkommande luft till baffelns batteri och 1,1 m över golv. För att uppnå detta kyls väggarna i provrummet. I verkliga anläggningar är oftast temperaturskillnaden 1-2 C. Hänsyn tas till detta genom att temperaturskillnaden Δt ökas med 1-2 C för att inte överdimensionera baffeln. Detta innebär att de aktuella tabellvärdena kan ökas med %. Kylbaffeln kan levereras i ett utförande. VÄRMEEFFEKT FÖR TVÅVÄGS KYLBAFFEL IQID VID STATISKT TRYCKFALL PÅ LUFTSIDAN 70 PA Se separat katalogavsnitt för Värme.

4 4 Flexicool IQID - Tekniska data TEKNISKA DATA OCH LJUDDATA DEFINITIONER q l Tilluftsflöde, P tot Total kyleffekt, W P batt Kyleffekt för batteriet, W P batt värme Värmeeffekt för batteriet, W Δt Skillnad mellan rumsluftens temperatur och den genomsnittliga vattentemperaturen, C Δp w Tryckfall i vattnet, kpa Δt w ( C) = P batt (W) / 208 Δt w (US imperial) - Δt w ( F) = P batt (BTU/tim) / L A10 Ljudtrycksnivå i ett rum med 10 m² rumsabsorbering, EKNISKA DATA FÖR ANDRA STRÖMNINGSBILDER ÄN TVÅVÄGS LUFTSTRÖMNING Baffel med tvåvägs luftströmning utnyttjar batteriet maximalt, medan så inte är fallet vid envägsströmning eller mellanlägen. Denna effektfaktor framgår av tabellen nedan. För given baffel och givet tilluftsflöde ska effektfaktorn i tabellen multipliceras med värden från de vidstående effekttabellerna. Typ av strömning Envägs 70% - 30% Baffellängd, m Max. tilluftsflöde, Effektfaktor LJUDEFFEKTSNIVÅ IQID Korrigering K, db i oktavband, mellanfrekvens, Hz Tol. ± Ljudtrycksnivån för varje oktavband fastställs genom att man räknar ihop ljudtrycksnivån L A10,, och korrigeringarna k okt som anges i tabellen ovan, enligt följande formel: L W = L A10 + K oct Korrigering K okt är genomsnittet i användningsområdet för kylbaffel IQID. LJUDDÄMPNING Den genomsnittliga ljuddämpningen ΔL för kylkassetten från kanalen till rummet omfattar anslutningskanalens ändreflektion. Ljuddämpning i tilluftskanalen för baffeln ΔL, db IQID Oktavband, mellanfrekvens, Hz Tol ± EXEMPEL FÖRUTSÄTTNINGAR: Baffel med längd = 2,4 m med envägs luftströmning, luftflöde = 20, tryckfall luft = 70 Pa, skillnaden mellan rumsluftens temperatur och medeltemperatur vatten = 8 C och vattenflödet = 0,05. LÖSNING: Tabell på föregående sida ger batterieffekt P batt = 600 W. Effektfaktor = 0,8 Batterieffekt för envägs luftströmning = 0,8 x 600 = 480 W

5 Flexicool IQID - Tekniska data 5 KONSTRUKTION OCH FUNKTION UTFÖRANDE OCH FUNKTION Kylbaffel IQID är avsedd för inbyggnad i undertak och har mått anpassade till undertakets modul 600 mm både för längd och bredd vilket innebär att den ligger helt flush med undertaket. Kylbaffel IQID är en mycket flexibel kylbaffel som kan fås i ett basutförande men kan även utrustas med ett antal funktioner till en multifunktionell kylbaffel. Följande funktioner kan fås till IQID: värme, komfortreglage, luftriktare FPC, funktion för högt luftflöde, styr- och reglerutrustning, belysning och förberedelse för sprinklersystem. Luftflödet kan ställas in genom de patenterade reglerskenorna, komfortreglage, (tillvalsfunktion, läs mer i separat katalogdel) genom att storleken på hållängderna i tilluftskanalen förändras. Detta kan enkelt göras vid injusteringen. De inställbara hållängderna tillåter olika luftspridning (tvåvägs, envägs och mellanlägen). Den enkla omställningen av luftspridning och kapacitet gör det möjligt att anpassa till framtida ändrade förutsättningar. Vid leverans av standardbaffel är hållängderna maximalt öppna som utgångsläge för kommande injustering (om komfortreglage har valts). Batteriet kan förses med en slinga för varmvatten, läs mer under katalogdel värme. Luftningsnippel väljs i huvudkoden. MATERIAL OCH YTBEHANDLING Höljet består i huvudsak av förzinkad stålplåt. Frontplåten är pulverlackerad i vitt. Standardfärg RAL 9010, vilket motsvarar NCS 0502-Y, glanstal 30. Batteri av kopparrör med anslutning øy = 15 mm, och aluminiumlameller. Maximalt arbetstryck 1.6 MPa. ANVISNINGAR Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i vår tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet TEKNISKA DATA OCH DIMENSIONERING För dimensionering av kylbafflar använd FläktGroup s produktvalsprogram Select. Kontakta vårt närmaste säljkontor för vidare information.

6 6 Flexicool IQID - Tekniska data MÅTT OCH VIKT ,5 Ø kv, Ø15 vv, Ø ~ 165 C E D L Storlek L C D E Vikt, kg IQID c-dd IQID c-dd IQID c-dd IQID c-dd IQID c-dd ) IQID c-dd IQID c-dd IQID c-dd ) Består av 2 x 1797 Vattenvolym kyla = 0.50 l/m batteri Vattenvolym värme = 0.25 l/m batteri

7 Flexicool IQID - Tekniska data 7 PRODUKTKOD, SPECIALUTFÖRANDE, TILLBEHÖR HUVUDKOD Täckt tilluftsbaffel Längd i cm (aaa) 120, 180, 240, 300, 360 Anslutningsalternativ (b) 1 = Standard 2 = Förlängd 600 mm vid installationssida (ej för baffel med längd aaa = 360 cm) IQID-aaa-b-c-dd standard TILLBEHÖR Pendlar M8 Sats med 2 st. Längd 500 mm. 2 satser QFAZ-12 per baffel Överhörningsskydd QFAZ-12 IQAZ-17-bb-cc-d Batteriutförande (c) 1 = Kyla 2 = Kyla med luftningsnippel 3 = Kyla och värme 4 = Kyla och värme m. luftningsnippel Komfortkontroll 1) (dd) 01 = Med komfortreglage, 1 hålrad 02 = Med komfortreglage, 1 hålrad, FPC 03 = Med komfortreglage, 2 hålrader 2) 04 = Med komfortreglage, 2 hålrader, FPC 2) 05 = Utan komfortreglage, 1 hålrad 06 = Utan komfortreglage, 1 hålrad, FPC 07 = Utan komfortreglage, 2 hålrader 2) 08 = Utan komfortreglage, 2 hålrader, FPC 2) Utförande (bb) 01 = Standard 02 = Förlängd 600mm Baffeltyp (cc) 01 = IQID Montering (d) 1 = Monterad 2 = För eftermontering Funktionerna Komfortreglage, Luftriktare FPC, Högt luftflöde, Belysning, Värme, Styr- och reglerutrustning samt Sprinkler finns beskrivna i separata avsnitt i denna katalog. 1) 1 hålrad = normalt luftflöde 2 hålrader = högt luftflöde 2) Ej standard för IQID-360. Kan offereras mot förfrågan. Kod för belysning, styr- och reglerutrustning och sprinkler finns redovisade under separata avsnitt i denna katalog. Fästbygel, olackerad Sats med 2 st. En sats per baffel QFAZ LEVERANSUTFÖRANDE Skyddsfilm över målade ytor och plastskydd för kanal- och röröppningar är standard. BESTÄLLNINGSEXEMPEL: Täckt tilluftsbaffel IQID-aaa , standard. Hållängd = mm. Fästbygel, olackerad QFAZ SPECIALUTFÖRANDE Beskriv avvikelsen från standard i klartext och ersätt sedan med ett X den produktkodsbokstav som beskriver aktuell utrustningsdel.
