Tilluftsdon RHKB, RHOB

Transkript

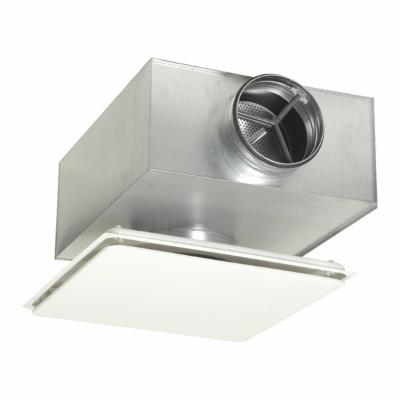

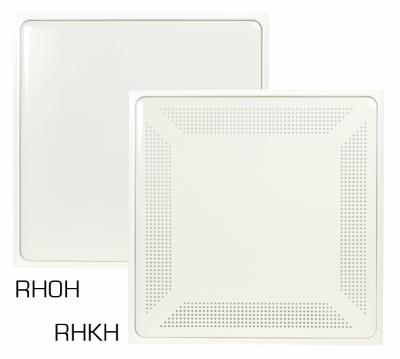

1 RHKB och RHOB är tysta, takmonterade tilluftsdon som består av en tilluftsspridare RHKH eller RHOH och en ljuddämpande anslutningslåda ATTC. Tilluftsspridare RHKH som ingår i tilluftsdon RHKB har en perforerad spridarplåt och RHOH som ingår i RHOB har ett operforerad spridarplåt. RHKH och RHOH kan också levereras utan anslutningslåda ATTC. Spalthöjden för spridarna kan väljas mellan 20 eller 35 mm, med undantag för storlekarna 125-6, och där spalthöjden är 12 mm. Donen är lämpliga för både upphängda undertakssystem som platsbyggda undertak. Snabbval RHKB, RHOH med 20 mm (12 mm*) spalt med 1:3 anslutningslåda ATTC vid 50 Pa Don Spridare Anslutning ATTC Luftflöde l/s (m 3 /h) vid ljudnivå RH(K,O)B- RH(K,O)H- inlopp mm utlopp mm 25 db(a) 30 db(a) 35 db(a) (79) 44 (158) * (90) 45 (162) (140) 64 (230) * (130) 60 (216) (209) 107 (385) (360) 130 (468) (382) 149 (536) 207 (745) RHKB, RHOH med 20 mm (12 mm*) spalt med 1:2 anslutningslåda ATTC vid 50 Pa Don Spridare Anslutning ATTC Luftflöde l/s (m 3 /h) vid ljudnivå RH(K,O)B- RH(K,O)H- inlopp mm utlopp mm 25 db(a) 30 db(a) 35 db(a) (83) * (86) (155) 55 (198) * (144) 61 (220) (223) 83 (299) * (230) 88 (317) (310) 118 (425) 148 (533) (403) 162 (583) (576) 180 (648) 210 (756) - = Utanför arbetsområde 4 = 425x425, 6 = 595x595 Produktfakta Enkel montering Enkel injustering Låg ljudnivå Justerbar luftspalt Valmöjligheter för spridningsriktningar Tillverkad av varmförzinkad stålplåt 6 anslutningsstorlekar och 2 storlekar på luftspridarna (425 x 425 eller 595 x 595) Storlek 595 x 595 är anpassad för undertak Undertaksanpassning finns för storlek 425 x 425 Finns i leveransutförande med CleanVent-ytbeläggning Anslutningslåda ATTC Mät- och injusteringsspjäll som är lätt demonterbart utan att inställningar ändras K-faktor på mätslangar Produktkod exempel Samlingskod: Tilluftsdon RHKB Beställningskoder: Dysluftsspridare RHKH Anslutningslåda ATTC Fläkt Woods 8888SE Rätt till ändringar förbehålles.

2 Luftflöde, kastlängd, tryckfall, ljudnivå med 4-vägsspridning, med 12* eller 20 mm spalt Kastlängd (isotermisk) RH(K,O)B (425x425) med 20 mm spalt Storleksbeteckningen i kastlängdsdiagrammet nedan anger luftdonets anslutning i [RH(K,O)H ATTC ] mm. RH(K,O)B (595x595) med 12 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (425x425) med 20 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 12 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (425x425) med 20 mm spalt [RH(K,O)H ATTC ] Min. luftflöde för att uppnå tillräckligt mättryckfall. * 12 mm spalt är inte justerbar. Fläkt Woods 8888SE Rätt till ändringar förbehålles.

3 Luftflöde, tryckfall, ljudnivå RH(K,O)B (595x595) med 12 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (425x425) med 20 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 12 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (425x425) med 20 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 12 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 20 mm spalt [RH(K,O)H ATTC ] Min. luftflöde för att uppnå tillräckligt mättryckfall. Fläkt Woods 8888SE Rätt till ändringar förbehålles.

4 Luftflöde, tryckfall, ljudnivå RH(K,O)B (595x595) med 20 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 20 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 20 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 20 mm spalt [RH(K,O)H ATTC ] RH(K,O)B (595x595) med 20 mm spalt [RH(K,O)H ATTC ] Tilluftsspridare RHKH, RHOH med 4-vägsspridning, med 12 * eller 20 mm spalt Min. luftflöde för att uppnå tillräckligt mättryckfall. Fläkt Woods 8888SE Rätt till ändringar förbehålles.

5 Ljuddata Ljudeffektsnivå Lw Tilluftsdon RH(K, O)B med 12* eller 20 mm spalt och 1:3 anslutningslåda Tilluftsdon RH(K, O)B med 12* eller 20 mm spalt och 1:2 anslutningslåda Tilluftsspridare RH(K, O)H med 12* eller 20 mm spalt Frekvensuppdelade ljudeffektsnivåer ehålls genom att addera den i diagrammen avlästa ljudtrycksnivån L p10a med korrektionen K ok från ovanstående tabeller enligt formeln: L w = L p10a + K ok Korrektionen K ok är ett medelvärde vid användning av donen. Ljuddämpning ΔL Tilluftsdon DY(C, K)C med 12* eller 20 mm spalt och 1:3 anslutningslåda Tilluftsdon DY(C, K)C med 12* eller 20 mm spalt och 1:2 anslutningslåda Tilluftsspridare RH(K, O)H med 12* eller 20 mm spalt RH(K,O)B- Korrektion av ljudnivå K ok i db vid * * RH(K,O)B- Korrektion av ljudnivå K ok i db vid * * * RH(K,O)H- Korrektion av ljudnivå K ok i db vid * * * RH(K,O)B- Ljuddämpning i db vid * * RH(K,O)B- Ljuddämpning i db vid * * * RH(K,O)H- Ljuddämpning i db vid * * * Den genomsnittliga ljuddämpningen L från kanal till rum inklusive mynningsreflektionen hos anslutande kanal vid takinstallation, erhålls från tabellerna ovan. För mer detaljerade tekniska data se vårt produktvalsprogram på Anslutningslåda med extra låg bygghöjds inverkan på ljudnivån (ATTC-aaa-bbb-3) Storlek Ljudeffektsnivå L p10a db(a) db(a) ±0 db(a) Fläkt Woods 8888SE Rätt till ändringar förbehålles.

6 Mått och vikt Mått- och viktuppgifter Tilluftsspridare RHKH, RHOH Anslutningslåda ATTC Storlek A B1 C ød H1 Håltagn. Vikt mm mm mm mm mm mm kg Storlek ØD1 ØD2 H2 L B K Vikt mm mm mm mm mm mm kg , , , , , , , , , , , , , , , , , , , , , Möjliga spaltalternativ Storlek s, mm x x x x x x x x x x x x x x x RH(K,O)B G1min G1max G2min G2max Fläkt Woods 8888SE Rätt till ändringar förbehålles.

7 Utförande och funktion, material Utförande och funktion RHKB och RHOB är takmonterade tilluftsdon som består av en tilluftsspridare RHKH eller RHOH och en anslutningslåda, ATTC. De är tilluftspridare med goda tekniska egenskaper oberoende vilket utseende som väljs. Spridningsriktningar och kastlängd kan enkelt förändras. Anslutningslådan ATTC har ett kombinerat mät- och injusteringsspjäll med mycket låg ljudalstring. ATTC har en patenterad flerpunkts mätfunktion vilket ger hög mätnogrannhet och fungerande k-faktor med t.ex. en böj direkt mot anslutningslådan. Inställningshandtaget för mät- och justeringsspjället har en postionsindikator med låsningsfunktion. Spjället är lätt demonterbart för inspektion och rengöring utan att spjällets inställning ändras. Anslutningslådan är isolerad (polyesterfiber) eller oisolerad.täthetsklassen är klass C. Material och ytbehandling Både spridare och anslutningslåda är tillverkade av varmförzinkad plåt. Luftspridarna är pulverlackerade vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg RAL Övriga färger och CleanVentytbeläggning på förfrågan. Anvisningar Anvisningar för installation, injustering och skötsel finns utförligt angivna i vår tekniska instruktion som bipackas varje produkt. Instruktionerna finns även tillgänglig på Internet Tekniska data och dimensionering För dimensionering av don använd Fläkt Woods produktvalsprogram ExSelAir. Kontakta vårt närmaste säljkontor för vidare information. Fläkt Woods 8888SE Rätt till ändringar förbehålles.

8 Produktkod, tillbehör, beställningsexempel Produktkod Tilluftsdon Samlingskod Tilluftsdon, CleanVent Samlingskod (spridare + anslutningslåda) Utförande K = perforerad spridarplåt O = operforerad spridarplåt RH(K,O)B-aaa-b-c RH(K, O)B-aaa-b-c-C Storlek (aaa) 100, 125, 160, 200, 250, 315 (kanalanslutning i mm) Anslutningslåda, typ (b) 2 = isolerad 1:2 3 = isolerad 1:3 4 = isolerad med låg bygghöjd 1:2 5 = isolerad med låg bygghöjd 1:3 Spridarplåtsstorlek (c) 4 = 425 x = 595 x 595 CleanVent-ytbeläggning (C) Tillbehör Undertaksanpassning för storlekarna 125-4, och (spridarplåtsstorlek 425 x 425) Beställningsexempel Samlingskod RH(K,O)B UTKZ Vid separat beställning av spridare och anslutningslåda: Tilluftsspridare Anslutningslåda Kanalanslutning (200) Spridaranslutning (250) RH(K,O)H ATTC Tilluftsspridare Tilluftsspridare, CleanVent RH(K,O)H-aaa-b RH(K,O)H-aaa-b-C Utförande K = perforerad spridarplåt O = operforerad spridarplåt Storlek (aaa) 125, 160, 200, 250, 315, 400 (spridaranslutning i mm) Spridarplåtsstorlek (b) 4 = 425 x = 595 x 595 CleanVent-ytbeläggning (C) Anslutningslåda ATTC-aaa-bbb-c Kanalanslutning i mm (aaa) Spridaranslutning i mm (bbb) Typ (c) 0 = oisolerad 1 = isolerad 2 = oisolerad med låg bygghöjd 3 = isolerad med låg bygghöjd Fläkt Woods 8888SE Rätt till ändringar förbehålles.
