1 SIT SE/GB/DE M10376 F1220, F1230, F1120, F1130 SE GB DE SERVICEINSTRUKTION Reläfunktioner SERVICE INSTRUCTION Relay functions SERVICEINSTRUKTION Relaisfunktionen NIBE AB - Villavärme Box 14, Markaryd Tel Fax

2

3 SIT SE RELÄFUNKTION M10376 SERVICEINSTRUKTION RELÄFUNKTION FIGHTER 1120, 1130, 1220, 1230 Reläfunktioner för F1230/F1220. Reläfunktioner för F12xx med shuntgrupp 2. Relä Standard HPAC PKM 1 Pool Pool Pool 2 Aktiv kyla PKM shunt 3 Passiv kyla PKM shunt 4 Kompressor Kompressor Kompressor 5 Kompressor TS Kompressor TS Kompressor TS 6 Värmebärarpump Värmebärarpump Värmebärarpump 7 Växelventil Växelventil Växelventil 8 Elpatron steg 2 Elpatron steg 2 Elpatron steg 2 9 Elpatron steg 1 Elpatron steg 1 Elpatron steg 1 10 Köldbärarpump Köldbärarpump Köldbärarpump 11 PKM VXV 12 Värmebärarpump 2 Värmebärarpump 2 Värmebärarpump 2 13 Shunt 2, stäng Shunt 2, stäng Shunt 2, stäng 14 Shunt 2, öppna Shunt 2, öppna Shunt 2, öppna Reläfunktioner för F1130/F1120. Reläfunktioner för F11xx med shuntgrupp 2. Relä Utan ETS ETS Binär 3 och PKM ETS Binär 3 och HPAC ETS Linjär 3 och Binär 7 1 Pool Pool Pool Pool 2 PKM shunt Aktiv kyla 3 PKM shunt Passiv kyla 4 Kompressor Kompressor Kompressor Kompressor 5 Kompressor TS Kompressor TS Kompressor TS Kompressor TS 6 Värmebärarpump Värmebärarpump Värmebärarpump Värmebärarpump 7 Växelventil Växelventil Växelventil Växelventil 8 Elpatron steg 2 Elpatron steg 2 Elpatron steg 2 9 Elpatron steg 1 Elpatron steg 1 Elpatron steg 1 10 Köldbärarpump Köldbärarpump Köldbärarpump Köldbärarpump 11 PKM VXV Elpatron steg 3 12 Värmebärarpump 2 Värmebärarpump 2 Värmebärarpump 2 Värmebärarpump 2 13 Shunt 2, stäng Shunt 2, stäng Shunt 2, stäng Shunt 2, stäng 14 Shunt 2, öppna Shunt 2, öppna Shunt 2, öppna Shunt 2, öppna NIBE AB - Villavärme Box 14, Markaryd Tel Fax

4 Reläfunktioner för F11xx med shuntgrupp 2. Relä Dockningsfall 2 Dockningsfall 3 1 Pool Pool 2 Oljeshunt stäng 3 Oljeshunt öppna 4 Kompressor Kompressor 5 Kompressor TS Kompressor TS 6 Värmebärarpump Värmebärarpump 7 Växelventil Växelventil 8 Gasbrännare 9 Extra varmvatten Extra varmvatten 10 Köldbärarpump Köldbärarpump 11 Oljebrännare 12 Värmebärarpump 2 Värmebärarpump 2 13 Shunt 2, stäng Shunt 2, stäng 14 Shunt 2, öppna Shunt 2, öppna ME, 16 maj 05 Programversioner Övrigt Tips Dokumentversioner NIBE AB - Villavärme Box 14, Markaryd Tel Fax

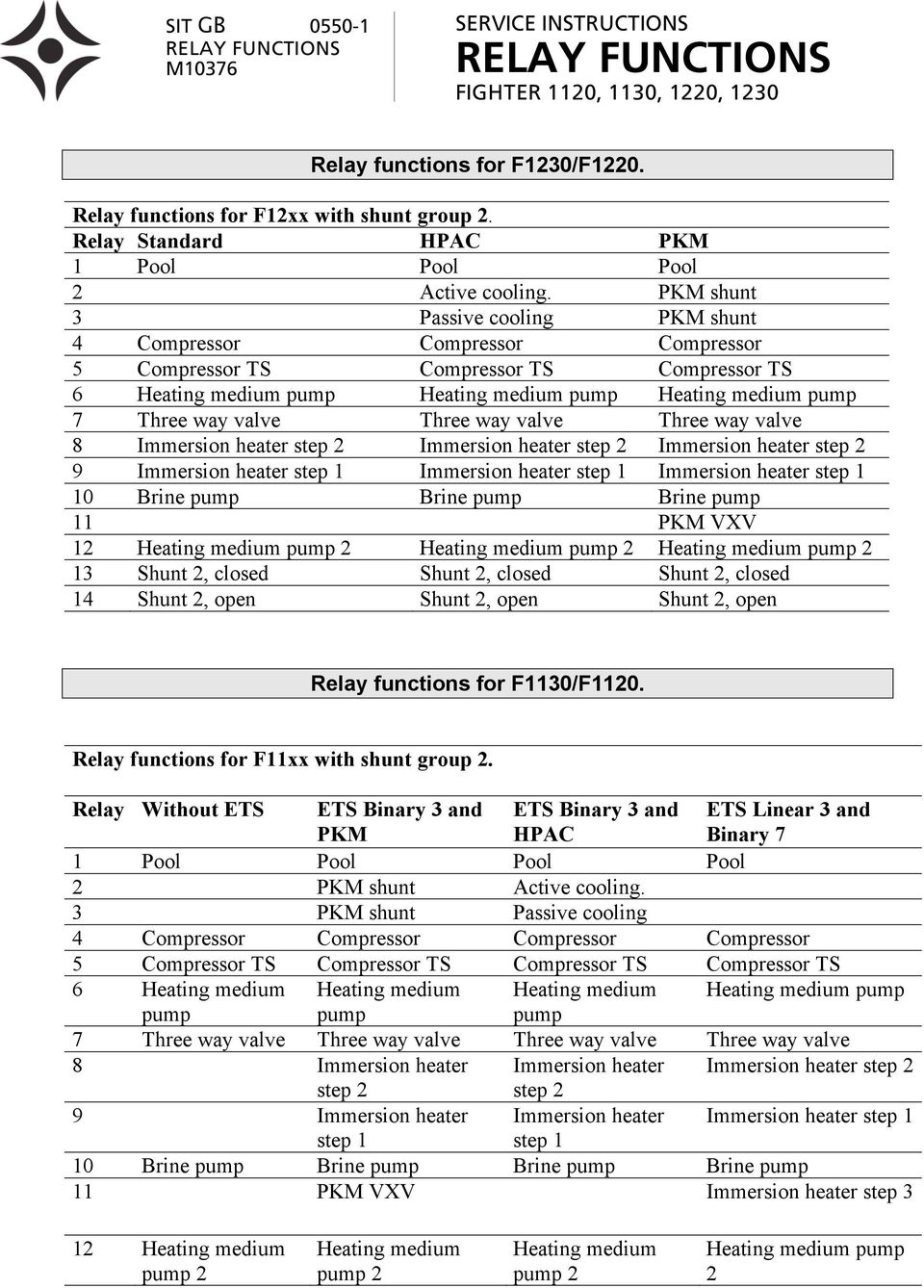

5 SIT GB RELAY FUNCTIONS M10376 SERVICE INSTRUCTIONS RELAY FUNCTIONS FIGHTER 1120, 1130, 1220, 1230 Relay functions for F1230/F1220. Relay functions for F12xx with shunt group 2. Relay Standard HPAC PKM 1 Pool Pool Pool 2 Active cooling. PKM shunt 3 Passive cooling PKM shunt 4 Compressor Compressor Compressor 5 Compressor TS Compressor TS Compressor TS 6 Heating medium pump Heating medium pump Heating medium pump 7 Three way valve Three way valve Three way valve 8 Immersion heater step 2 Immersion heater step 2 Immersion heater step 2 9 Immersion heater step 1 Immersion heater step 1 Immersion heater step 1 10 Brine pump Brine pump Brine pump 11 PKM VXV 12 Heating medium pump 2 Heating medium pump 2 Heating medium pump 2 13 Shunt 2, closed Shunt 2, closed Shunt 2, closed 14 Shunt 2, open Shunt 2, open Shunt 2, open Relay functions for F1130/F1120. Relay functions for F11xx with shunt group 2. Relay Without ETS ETS Binary 3 and PKM ETS Binary 3 and HPAC ETS Linear 3 and Binary 7 1 Pool Pool Pool Pool 2 PKM shunt Active cooling. 3 PKM shunt Passive cooling 4 Compressor Compressor Compressor Compressor 5 Compressor TS Compressor TS Compressor TS Compressor TS 6 Heating medium Heating medium Heating medium Heating medium pump pump pump pump 7 Three way valve Three way valve Three way valve Three way valve 8 Immersion heater Immersion heater Immersion heater step 2 step 2 step 2 9 Immersion heater Immersion heater Immersion heater step 1 step 1 step 1 10 Brine pump Brine pump Brine pump Brine pump 11 PKM VXV Immersion heater step 3 12 Heating medium pump 2 Heating medium pump 2 Heating medium pump 2 Heating medium pump 2

6 13 Shunt 2, closed Shunt 2, closed Shunt 2, closed Shunt 2, closed 14 Shunt 2, open Shunt 2, open Shunt 2, open Shunt 2, open Relay functions for F11xx with shunt group 2. Relay Docking type 2 Docking type 3 1 Pool Pool 2 Oil shunt closed 3 Oil shunt open 4 Compressor Compressor 5 Compressor TS Compressor TS 6 Heating medium pump Heating medium pump 7 Three way valve Three way valve 8 Gas burner 9 Extra Hot Water Extra Hot Water 10 Brine pump Brine pump 11 Oil burner 12 Heating medium pump 2 Heating medium pump 2 13 Shunt 2, closed Shunt 2, closed 14 Shunt 2, open Shunt 2, open Program versions Miscellaneous

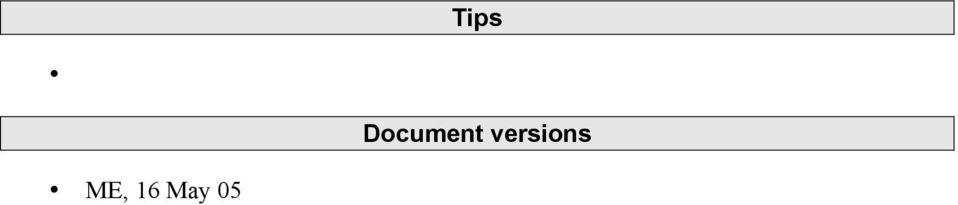

7 Tips Document versions ME, 16 May 05

8

9 SI DE RELAISFUNKTIONEN M10376 SERVICEINSTRUKTION RELAISFUNKTIONEN FIGHTER 1120, 1130, 1220, 1230 Relaisfunktionen für F1230/F1220 Relaisfunktionen für F12xx mit Mischergruppe 2 Rela Standard HPAC PKM is 1 Pool Pool Pool 2 Aktive Kälte PKM-Mischventil 3 Passive Kälte PKM-Mischventil 4 Verdichter Verdichter Verdichter 5 Verdichter TS Verdichter TS Verdichter TS 6 Wärmeträgerpumpe Wärmeträgerpumpe Wärmeträgerpumpe 7 Wechselventil Wechselventil Wechselventil 8 Heizpatrone, Stufe 2 Heizpatrone, Stufe 2 Heizpatrone, Stufe 2 9 Heizpatrone, Stufe 1 Heizpatrone, Stufe 1 Heizpatrone, Stufe 1 10 Kälteträgerpumpe Kälteträgerpumpe Kälteträgerpumpe 11 PKM-Wechselventil 12 Wärmeträgerpumpe 2 Wärmeträgerpumpe 2 Wärmeträgerpumpe 2 13 Mischventil 2, schließen Mischventil 2, schließen Mischventil 2, schließen 14 Mischventil 2, öffnen Mischventil 2, öffnen Mischventil 2, öffnen Relaisfunktionen für F1130/F1120 Relaisfunktionen für F11xx mit Mischergruppe 2 Rela is Ohne ETS ETS binär 3 und PKM ETS binär 3 und HPAC ETS linear 3 und binär 7 1 Pool Pool Pool Pool 2 PKM-Mischventil Aktive Kälte 3 PKM-Mischventil Passive Kälte 4 Verdichter Verdichter Verdichter Verdichter 5 Verdichter TS Verdichter TS Verdichter TS Verdichter TS 6 Wärmeträgerpumpe Wärmeträgerpumpe Wärmeträgerpumpe Wärmeträgerpumpe 7 Wechselventil Wechselventil Wechselventil Wechselventil 8 Heizpatrone, Stufe 2 Heizpatrone, Stufe 2 Heizpatrone, Stufe 2 9 Heizpatrone, Stufe 1 Heizpatrone, Stufe 1 Heizpatrone, Stufe 1 10 Kälteträgerpumpe Kälteträgerpumpe Kälteträgerpumpe Kälteträgerpumpe 11 PKM-Wechselventil Heizpatrone, Stufe 3 12 Wärmeträgerpumpe 2 Wärmeträgerpumpe 2 Wärmeträgerpumpe 2 Wärmeträgerpumpe 2 13 Mischventil 2, Mischventil 2, Mischventil 2, Mischventil 2, schließen 14 Mischventil 2, öffnen schließen Mischventil 2, öffnen schließen Mischventil 2, öffnen schließen Mischventil 2, öffnen

10 Relaisfunktionen für F11xx mit Mischergruppe 2 Rela Anschlussoption 2 Anschlussoption 3 is 1 Pool Pool 2 Ölmischventil schließen 3 Ölmischventil öffnen 4 Verdichter Verdichter 5 Verdichter TS Verdichter TS 6 Wärmeträgerpumpe Wärmeträgerpumpe 7 Wechselventil Wechselventil 8 Gasbrenner 9 Extra-Warmwasser Extra-Warmwasser 10 Kälteträgerpumpe Kälteträgerpumpe 11 Ölbrenner 12 Wärmeträgerpumpe 2 Wärmeträgerpumpe 2 13 Mischventil 2, schließen Mischventil 2, schließen 14 Mischventil 2, öffnen Mischventil 2, öffnen ME, 16. Mai 2005 Programmversionen Sonstiges Tipps Dokumentenversionen
