Snabbstart av Aspen med hjälp av skärmdumpar

Transkript

1 Snabbstart av Aspen med hjälp av skärmdumpar Hitta Aspen! Start / All Programs / AspenTech / Aspen Engineering Suite / Aspen Plus 2006 / Aspen Plus User Interface Första gången frågar den angående registrering. Välj Academic User och sedan OK. 1

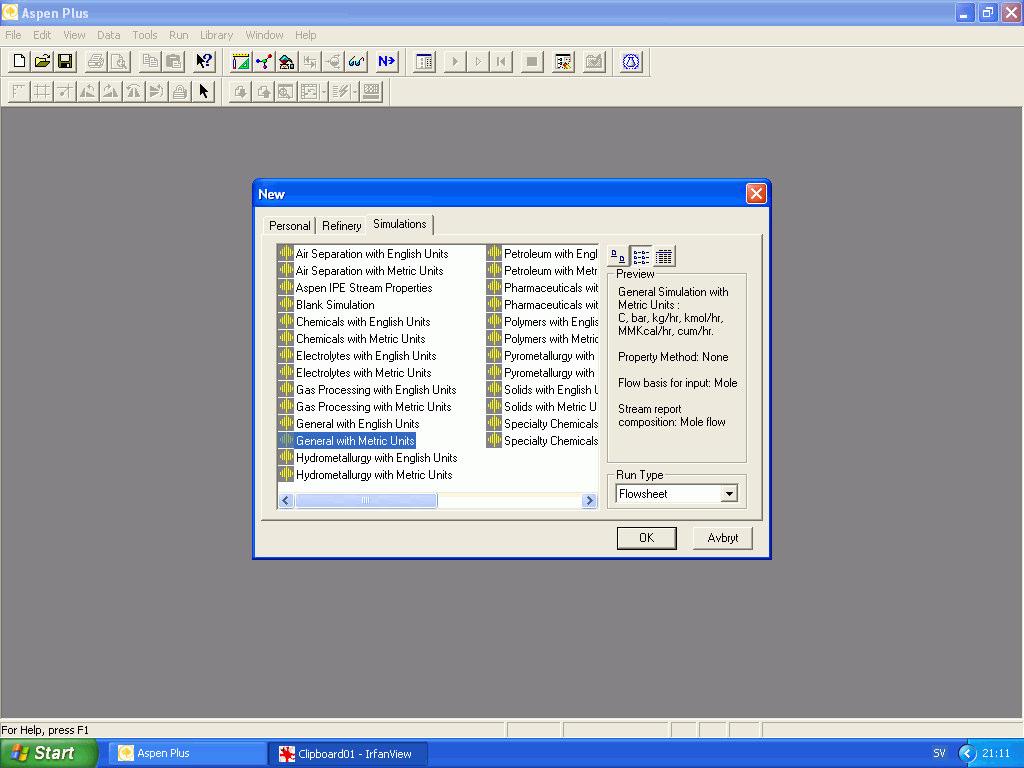

2 Skapa en ny simulering genom att välja Template. Välj General with Metric Units 2

3 Första gången får man välja att köra beräkningarna på den egna datorn, kryssa i Save as Default Connection Gå in i Data / Setup 3

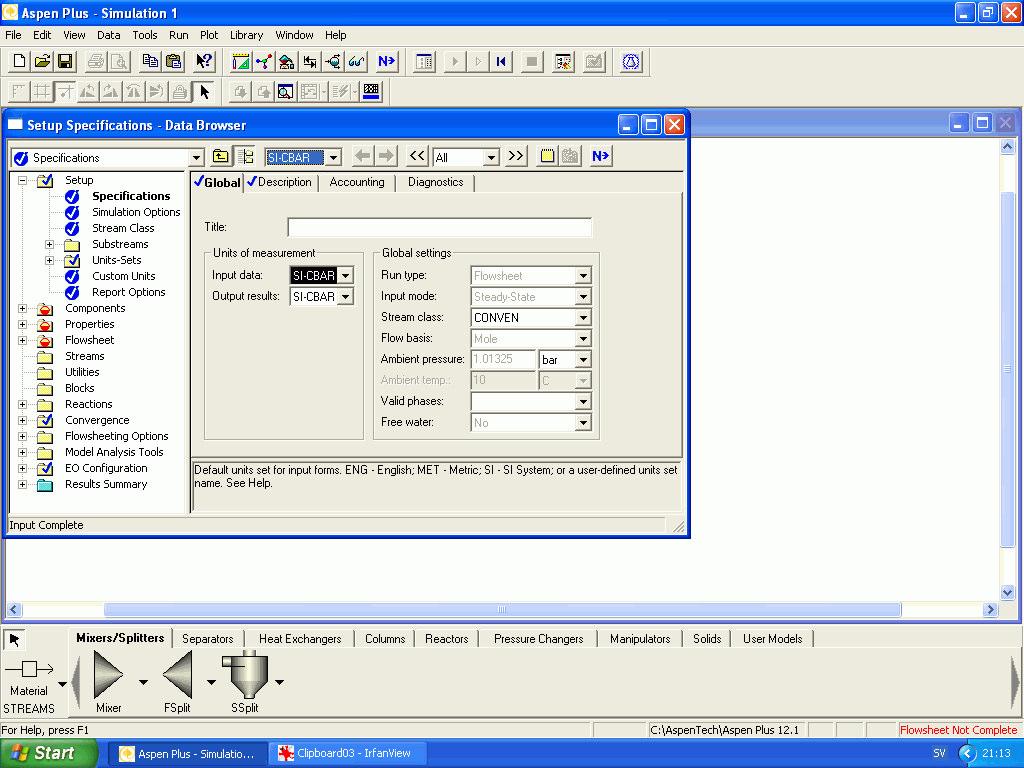

4 Och ändra enheterna till SI-CBAR. Tryck på så kommer du till Components, skriv Water och tryck enter, har du fler ämnen i systemet mata in dem också. 4

5 Tryck på Stäng menyn. igen så kommer du till Properties, välj STEAMNBS som Base method. Gå in under Tools / Options. 5

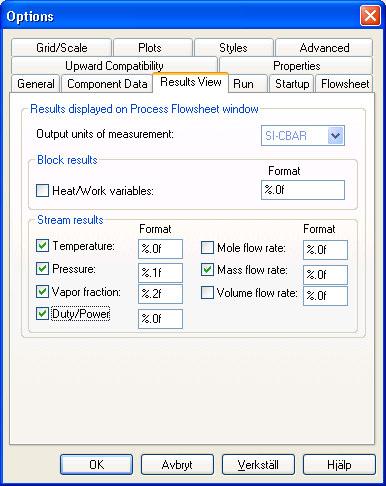

6 Flik Results View bocka för några intressanta storheter som senare visas i kopplingsschemat Gån i fliken Flowsheet och ta bort bockarna vid Automatically assign.. (block och stream), OK 6

7 Stäng menyn. Välj Pressure Changers / Compr / ICON3 som turbin. Klicka sedan på arbetsytan så får vi en fråga vad vi ska kalla blocket, sedan klistras turbinen in. Spara gärna. 7

8 Välj Material Stream och för musen över komponenterna så ser man vilka anslutningar för materialflöden som finns. De röda är de som måste kopplas. 8

9 Koppla båda till luften genom att klicka på röda pilen och sedan klicka där du vill ha delströmmens andra ände. Välj Work för att koppla utgående arbete från turbinen. 9

10 Koppla utgående arbete på samma sätt som tidigare. Enklaste sättet att gå vidare är att trycka på ånga. och mata in egenskaperna hos inkommande 10

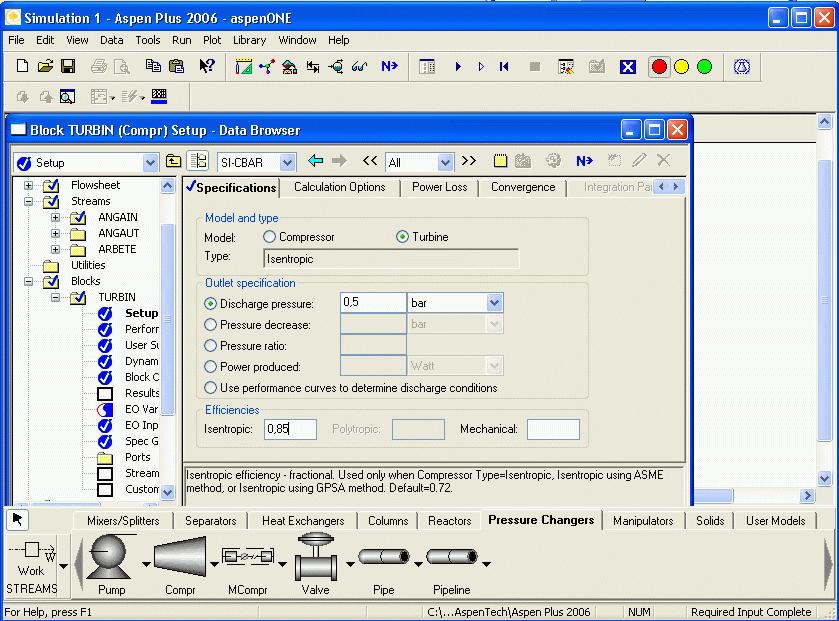

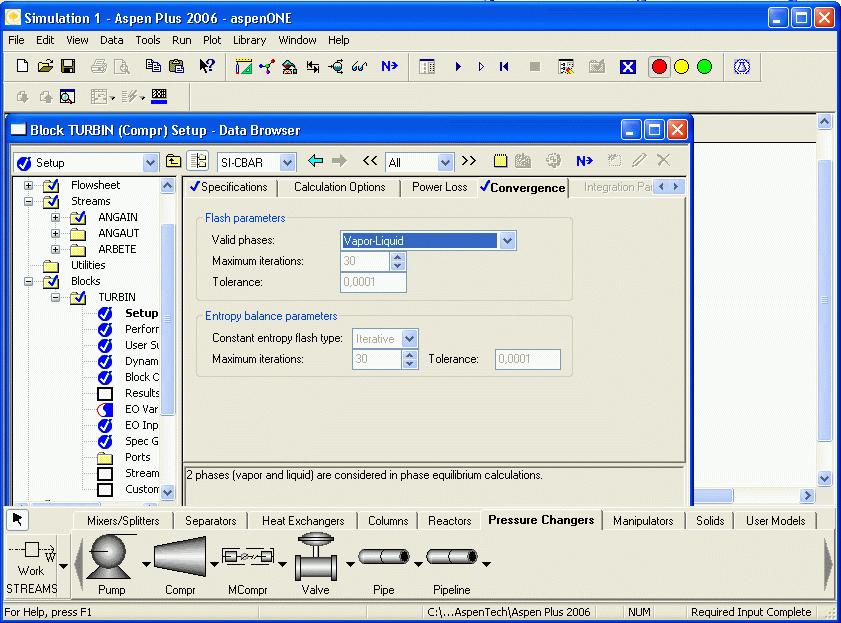

11 Tryck på igen och mata in egenskaperna för turbinen. Under Convergence ange att fuktig ånga är tillåten, annars får vi ett konstigt felmeddelande senare när vi ska köra simuleringen. 11

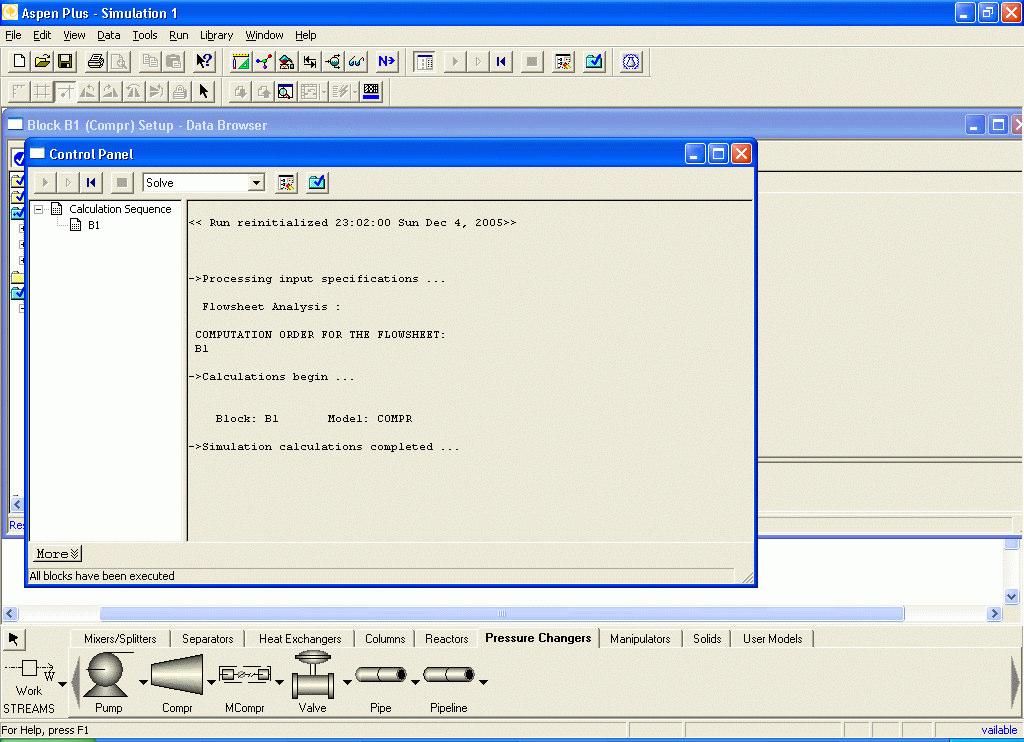

12 Nästa tryck på startar simuleringen, vilket visar att beräkningen lyckades, stäng den. Gå in under Data / Result summary / Streams 12

13 Resultat för materialströmmarna, vi ser att ånghalten är 91,9 %. Utgående arbete från turbinen är 47 MW. 13

14 Välj Heat Exchangers / HeatX och klicka där du vill ha kondensorn. Spara gärna. Välj Material STREAMS så ser vi vilka anslutningar som måste kopplas. (de röda) För muspekaren över anslutningarna så förklaras de. 14

15 Koppla Cold-in, Cold-out och Hot-out till luften som tidigare. Tryck till och högerklicka på materialström 2, välj Reconnect Destination. Notera att man även kan byta namn på strömmen med Rename Stream. 15

16 Och klicka sedan på Hot-in på värmeväxlaren. Tryck på och mata in egenskaperna för kylvattnet. 16

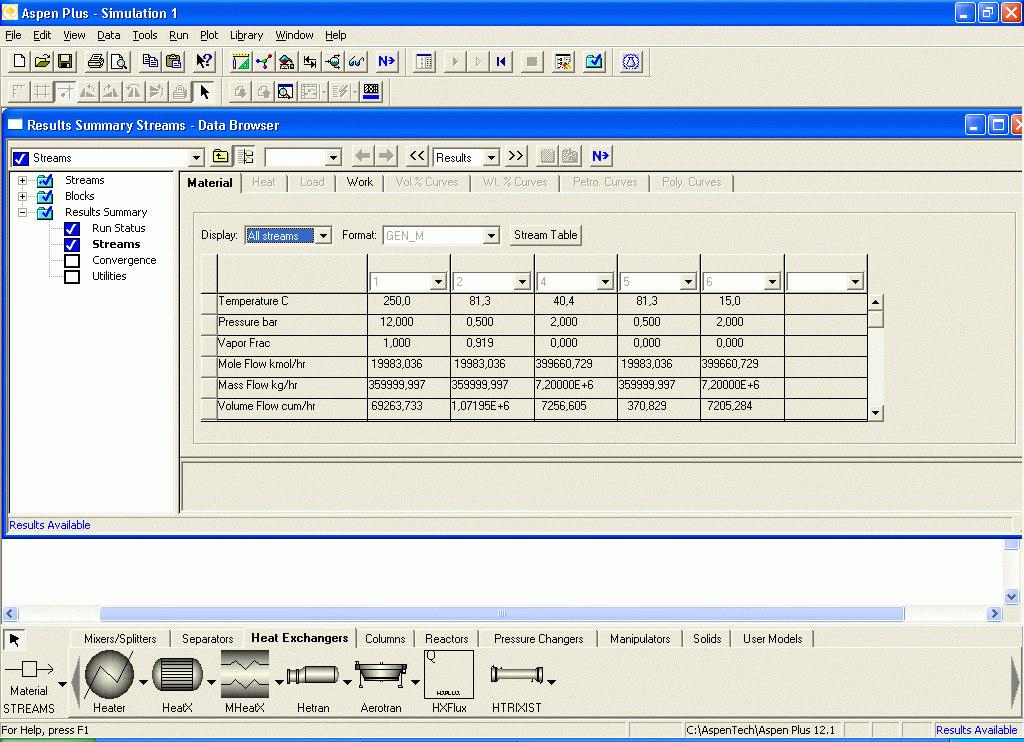

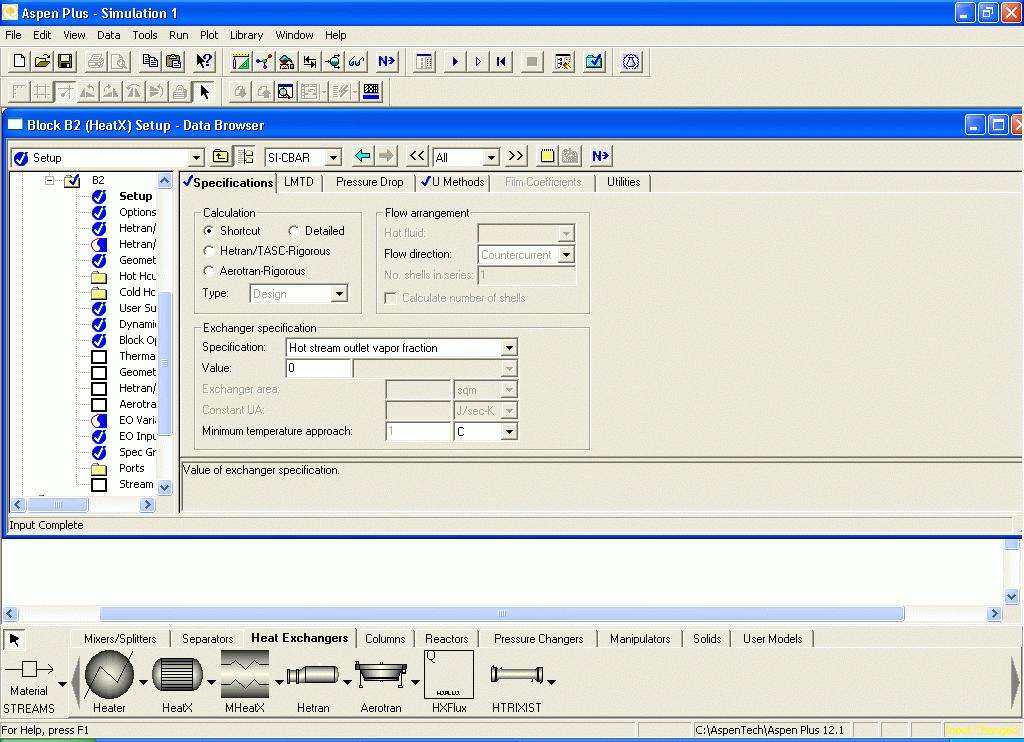

17 Tryck på och mata in egenskaperna för värmeväxlaren. Nästa tryck på startar simuleringen, vilket ger ovanstående resultat under Data / Result summary / Streams. 17

18 Om vi vill ändra flödet på kylvattnet så att temperaturen på utgående kylvatten ska bli 60 C kan vi lägga in ett reglersystem som ställer om någon redan inmatat värde. Det kallas i Aspen för Desing Spec Tryck på New och ge den här regulatorn ett namn. 18

19 Under define ska vi leta upp den/de egenskaper som regulatorn ska styras med. Tryck new och ge egenskapen (variable) ett namn som vi ska använda i uttrycket under nästa flik. Välj den egenskap vi kopplar till namnet TKYLUT vi nyss gav. 19

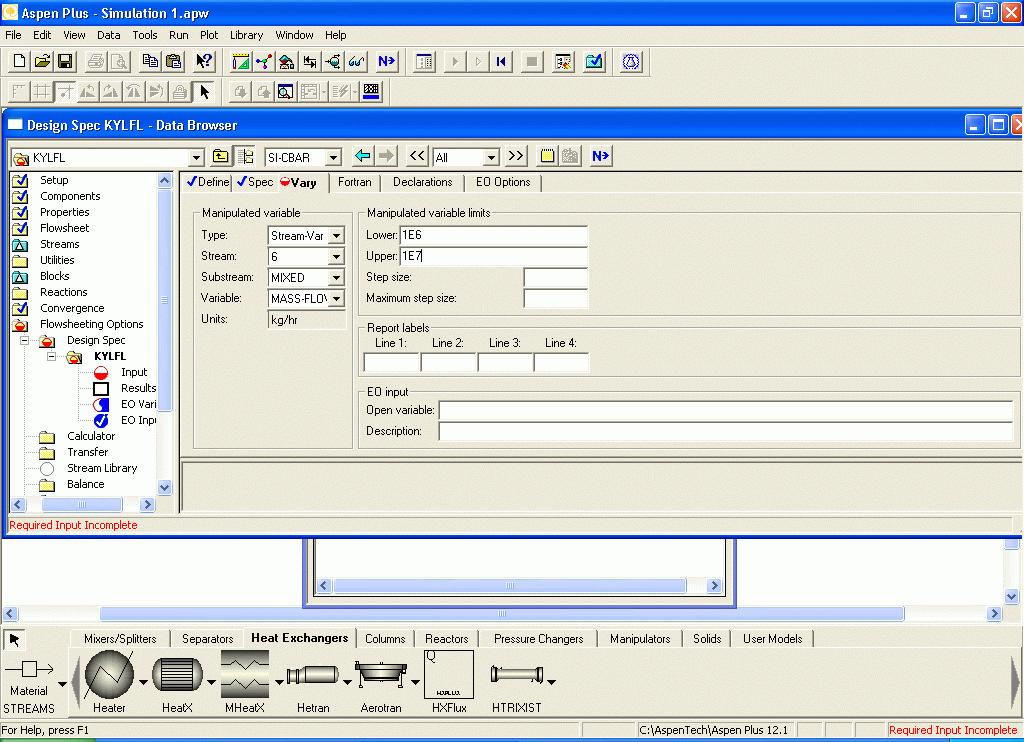

20 Tryck på två gånger och fyll i ett matematiskt uttryck under Spec med hjälp av de variabler vi definierade under Define. Vid Target anger man det värde man vill att uttrycket ska bli och Tolerance hur exakt vi önskar det. Tryck på igen och leta upp det du vill att den här regulatorn ska styra. Obs välj något som du har angett som siffervärde. Observera enheten och ange nedre och övre gräns för det som ska styras, båda bör vara någorlunda rimliga. 20

21 Nästa tryck på startar simuleringen, vilket ger ovanstående resultat under Data / Result summary / Streams. Vi ser att kylvattenflödet 4 miljoner kg/timme ger önskad temperatur. Bra block Pressure Changers / Compr Kompression och expansion av gaser. Dvs både kompressor (ICON2) och turbin (ICON3). Pressure Changers / Pump Pumpar vätskor. Mixers/Splitters / Fsplit Delar en ström i två delströmmar Heat Exchangers / Heatx Värmeväxling mellan två strömmar. Reactors / Rgibbs Brännkammare som räknar ut kemiska reaktioner. Det är vanligt att man kan ansluta flera strömmar till ett intag på ett block. Med hjälp av Tools / Options / Result View kan man lägga in temperatur mm i kopplingsschemat 21
