1 Water & Wastewater Flygt El & Automatik produktguide Kraftfullare drift och verksamhet

2 2

3 Upptäck dynamiken hos Flygt Monitoring & Control Att ha full kontroll över ett pumpsystem för renvatten och avloppsvatten är en fråga om rätt utrustning. Kvalitetspumpar i kombination med smart övervakning och styrning säkerställer att systemet körs tillförlitligt och med högsta effektivitet. Med det breda utbudet av el & automatikprodukter kan du styra varje del i systemet raka vägen till drift med full kontroll. SCADA 4 AquaView 4 Processtyrning 5 APX 5 Styrenheter 6 APP 8 FGC 9 FPC 11 Larm och telemetri 12 ATU 12 Startutrustning 14 Manuell 14 Automatisk 18 Kontrollpaneler 19 Elektroniska 19 Elektromekaniska 19 Pumpövervakning 20 MAS 20 MiniCAS 20 MicroCAS 20 PAN 20 Varvtalsstyrning 21 PS Hydrovar 21 Pumpgivare 22 Nivågivare 23 Kommunikation 24 Modem 24 Radio 25 Valbara komponenter 26 Pumpsumpsrengöring 26 3

4 SCADA Produkt AquaView Typ Applikation Protokoll Flygt AquaCom Modbus 1 Comli 1 SCADA system Övervakning och styrning av vatten- och avloppsreningsverk samt hela pumpstationssystem FSK protokoll 1 OPC DA serversupport ingår Media Nätverkskommunikation (TCP/UDP) GPRS GSM Uppringd linje Dedikerad linje Radio 1 Konfigurationsprogram krävs Flygt AquaView Med Flygts system AquaView SCADA (Supervisory Control And Data Aquisition) kan du fjärrstyra anslutna stationer eller anläggningar i ett nätverk som ger en heltäckande översikt över driftstatusen. Alla data presenteras automatiskt i form av trender, diagram och rapporter. Det finns omfattande larmfunktioner så att all nödvändig information blir tillgänglig i detalj och i rätt tid om det inträffar något problem. Flygt AquaView ger prisvärd, effektiv, bekväm och praktisk anläggningsdrift. Innovativ programvara för vatten- och avloppsvattensystem Ger fullständig översikt över systemets driftstatus Möjliggör fjärrstyrning av anslutna stationer eller anläggningar i nätverket Datainsamling som rapporter och trender anpassade efter driftkraven 4

5 Processtyrning Produkt APX 761 APX 751 APX 711 Typ Anpassad Pump-, omrörar- LON-hanterare styrenhet och ventilstyrenhet Applikation Vatten- och Utjämnings- LON-applikationer avloppsrenings- bassänger verksapplikationer, pumpstationer Protokoll AquaCom Modbus dedikerad linje Modbus uppringd Comli fast linje Comli uppringd AquaCom, TCP Media Dedikerad linje Uppringd Ethernet Fiber GPRS GSM Radio Flygt APX automatstyrning för vattentransport Flygts avancerade APX-styrenhet är exklusivt framtagen för vattentransportapplikationer. Tack vare den modulbaserade utformningen och plattformen kan anläggningen växa utan bekymmer och de inbyggda funktionerna som flödesmätning, kapacitetsberäkning och energiberäkning kan konfigureras fritt. En avancerad larmhantering uppmärksammar omedelbart problem och ger tidsmärkta data. Vad? För vad? Varför? Processtyrning särskilt utformad för vattenförsörjnings- och avloppssystem. Medelstora och stora applikationer inom alla områden som vattenreningsverk, utjämningsbassänger och pumpstationer För ett ytterst tillförlitligt och smart vattenförsörjnings- och avloppssystem med krav på hög funktionalitet och utmärkta kommunikationsmöjligheter. Med den mångsidiga och utbyggbara plattformen kan anläggningen växa steg för steg utan bekymmer. Kundkrav Applikation? Anpassade eller standardiserade funktioner? Typ av givare? Bräddgivare? Typ av modem? Batteriback-up? Kraftaggregat? Överspänningsskydd? 5

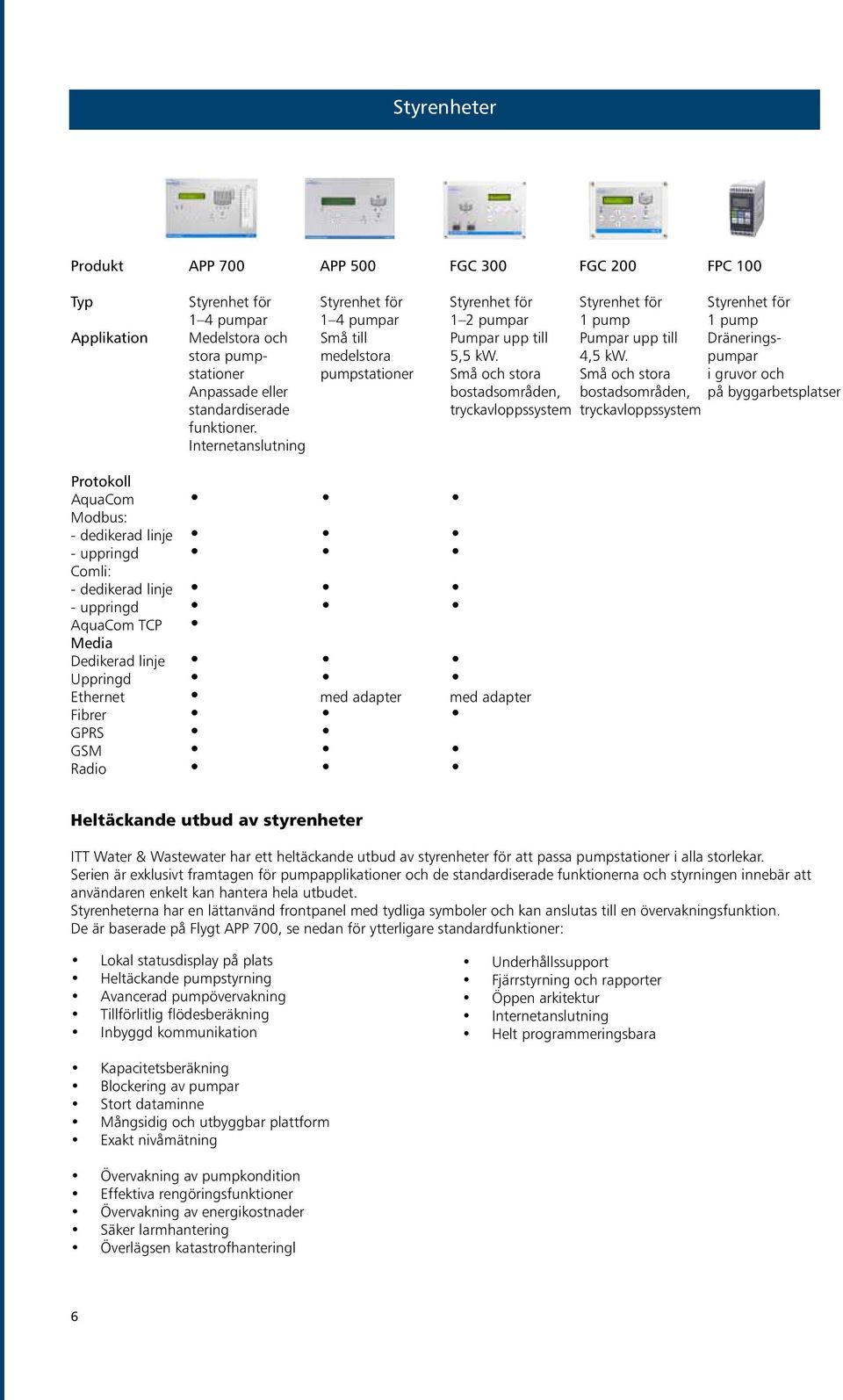

6 Styrenheter Produkt APP 700 APP 500 FGC 300 FGC 200 FPC 100 Typ Styrenhet för Styrenhet för Styrenhet för Styrenhet för Styrenhet för 1 4 pumpar 1 4 pumpar 1 2 pumpar 1 pump 1 pump Applikation Medelstora och Små till Pumpar upp till Pumpar upp till Dräneringsstora pump- medelstora 5,5 kw. 4,5 kw. pumpar stationer pumpstationer Små och stora Små och stora i gruvor och Anpassade eller bostadsområden, bostadsområden, på byggarbetsplatser standardiserade tryckavloppssystem tryckavloppssystem funktioner. Internetanslutning Protokoll AquaCom Modbus: - dedikerad linje - uppringd Comli: - dedikerad linje - uppringd AquaCom TCP Media Dedikerad linje Uppringd Ethernet med adapter med adapter Fibrer GPRS GSM Radio Heltäckande utbud av styrenheter ITT Water & Wastewater har ett heltäckande utbud av styrenheter för att passa pumpstationer i alla storlekar. Serien är exklusivt framtagen för pumpapplikationer och de standardiserade funktionerna och styrningen innebär att användaren enkelt kan hantera hela utbudet. Styrenheterna har en lättanvänd frontpanel med tydliga symboler och kan anslutas till en övervakningsfunktion. De är baserade på Flygt APP 700, se nedan för ytterligare standardfunktioner: Lokal statusdisplay på plats Heltäckande pumpstyrning Avancerad pumpövervakning Tillförlitlig flödesberäkning Inbyggd kommunikation Underhållssupport Fjärrstyrning och rapporter Öppen arkitektur Internetanslutning Helt programmeringsbara Kapacitetsberäkning Blockering av pumpar Stort dataminne Mångsidig och utbyggbar plattform Exakt nivåmätning Övervakning av pumpkondition Effektiva rengöringsfunktioner Övervakning av energikostnader Säker larmhantering Överlägsen katastrofhanteringl 6

7 Styrenheter Vilka funktioner för pumpstyrning behövs för min pumpstation? I listan nedan visas de främsta skillnaderna mellan våra styrenheter Applikation Kundnytta APP 700 APP 500 FGC 300 Antal pumpar Mångsidighet Utbyggbara I/O Skräddarsydd, framtidssäkrad, Helt programmeringsbar mångsidig och utbyggbar plattform Möjlighet att göra ändringar i programmet, skräddarsydd, framtidssäkrad, mångsidig och utbyggbar plattform Funktioner för pumpstyrning Kapacitetsberäkning Tillförlitlighet, förebyggande underhåll pumpkondition, igensättning, framtida Flödesberäkning dimensionering av systemet Upptäcka läckage, pumpad volym Mätning av bräddvolym Miljövänlighet, lagstiftning Tid, Tid, Tid, antal antal antal Specifik energiberäkning Optimera pumpkörningen, följa upp energikostnader, mäta och/eller Fjärrblockering av rapportera effektförbrukning Valmöjlighet att förhindra eller pumpstationer tillåta överflöde Dataloggning TFelsökning, rapportering, 30 dagars Valbart 1, Valbart 1, översikt lagrings- 7 dagars 10 senaste kapacitet lagrings- larmen kapacitet Automatisk pumpsumps- Minskar behovet av avslamning rengöring och manuellt underhåll MAS Pumpvärdena skickas via RTU till Scada Valbart Varvtalsstyrning Konstant nivåreglering Valbart Inbyggda kontaktorer Kompakt format och elektroniskt överströmsskydd Internetanslutning Åtkomst när som helst, var som helst Larm Inbyggd larmpanel Direkt översikt på plats Larmhändelselogg med Smidigare felsökning Valbart 1 tidsmärkta larm Fjärrlarm Skicka larm, SMS, GSM, SCADA, Valbart 1 Valbart 1 även när RTU är i fristående läge Kommunikation Inbyggd kommunikation till Fullständig översikt Valbart 1 Valbart 1 SCADA Kommunikation till externa Mångsidighet enheter som MAS och SIOX Inbyggt kommunikationskort Översikt Valbart kommunikationskort Lågprislösning, valmöjlighet att ha kommunikation eller inte 1 Valfri kommunikationsmodul 7

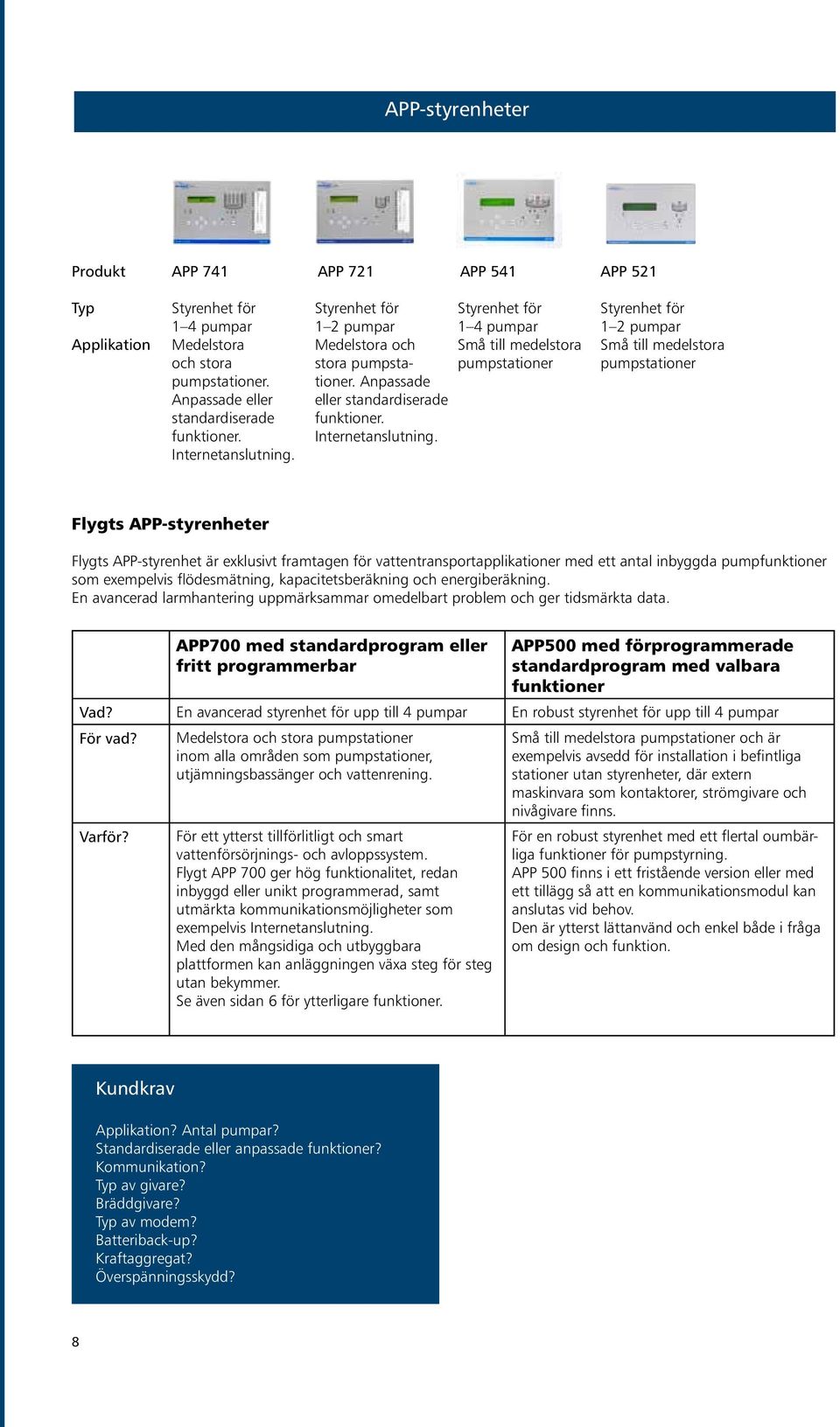

8 APP-styrenheter Produkt APP 741 APP 721 APP 541 APP 521 Typ 1-4 Styrenhet pump för Styrenhet 1-2 pump för Styrenhet 1-4 pump för Styrenhet 1-2 pumpför controller 1 4 pumpar 1 2 controller pumpar 1 4 controller pumpar 1 2 controller pumpar Applikation Medelstora Medium and large Medelstora Medium and och large Små Small till to medelstora medium Små Small till to medelstora medium och size pump stora stations. stora size pumpstationer. stations pumpstationer size stations pumpstationer size stations pumpstationer. Customized or Customized Anpassade or Anpassade standardized eller eller standardized standardiserade standardiserade functions. Web funktioner. functions. Web funktioner. access. Internetanslutning. access. Internetanslutning. Flygts APP-styrenheter Flygts APP-styrenhet är exklusivt framtagen för vattentransportapplikationer med ett antal inbyggda pumpfunktioner som exempelvis flödesmätning, kapacitetsberäkning och energiberäkning. En avancerad larmhantering uppmärksammar omedelbart problem och ger tidsmärkta data. APP700 med standardprogram eller fritt programmerbar APP500 med förprogrammerade standardprogram med valbara funktioner Vad? En avancerad styrenhet för upp till 4 pumpar En robust styrenhet för upp till 4 pumpar För vad? Medelstora och stora pumpstationer inom alla områden som pumpstationer, utjämningsbassänger och vattenrening. Små till medelstora pumpstationer och är exempelvis avsedd för installation i befintliga stationer utan styrenheter, där extern maskinvara som kontaktorer, strömgivare och nivågivare finns. Varför? För ett ytterst tillförlitligt och smart vattenförsörjnings- och avloppssystem. Flygt APP 700 ger hög funktionalitet, redan inbyggd eller unikt programmerad, samt utmärkta kommunikationsmöjligheter som exempelvis Internetanslutning. Med den mångsidiga och utbyggbara plattformen kan anläggningen växa steg för steg utan bekymmer. Se även sidan 6 för ytterligare funktioner. För en robust styrenhet med ett flertal oumbärliga funktioner för pumpstyrning. APP 500 finns i ett fristående version eller med ett tillägg så att en kommunikationsmodul kan anslutas vid behov. Den är ytterst lättanvänd och enkel både i fråga om design och funktion. Kundkrav Applikation? Antal pumpar? Standardiserade eller anpassade funktioner? Kommunikation? Typ av givare? Bräddgivare? Typ av modem? Batteriback-up? Kraftaggregat? Överspänningsskydd? 8

9 Flygts FGC-styrenheter Produkt FGC 300 FGC 200 FGC 000 Typ 1-2 Styrenhet pump för 1 Styrenhet pump för 1 manuell pump manual controller 1 2 pumpar controller 1 pump starter Applikation Pumps <5,5 kw Pumps <4,5 kw Pumps <7,0 kw Små och stora Små och stora Små och stora bostadsområden, bostadsområden, bostadsområden, tryckavloppssystem tryckavloppssystem tryckavloppssystem FGC-styrenheter Flygts FGC-utbud finns i flera olika modeller med samma grundfunktioner och kan användas i olika applikationer. Det finns inbyggda kontaktorer, plats för brytare och modem. Vilken modell som passar beror på antalet pumpar, kw, display, skåp, tillbehör och givare. FGC 300 FGC 200 Vad? En flexibel och robust 1-2 pumpskontroll med eller utan kommunikation För vad? För större eller mindre bostadsområden med 1-2 pumpar < 5,5 kw. FGC:en passar perfekt till ett trycksatt avloppssystem (LTA) med exempelvis tugger stationer. Varför? När en robust och flexibel pumpstyrning behövs till exempelvis ett lätt trycksatt avloppssytem. Det tillhandahåller inte bara de nödvändiga kontrollparametrarna, utan ger också ett utmärkt strömskydd samt ett unikt tillfälle till kommunikation i jämförelse mot likvärdiga styrningar tillgängliga på marknaden. Enkel 1 pumpskontroll För större eller mindre bostadsområden som använder sig av endast 1 pump < 4,5 kw. Ett utmärkt val för trycksatta avloppssystem (LTA) med tugger station När enkla funktioner är tillräckligt utan behov av kommunikation. FGC 200 är en kompakt enhet som är lätt att använda. Displayen visar information om nivåer samt tidigare mottagna alarm. 9

10 FGC-styrenheter Nedan visas skillnaderna mellan FGC-styrenheter Applikation FGC 323 FGC 313 FGC 211 FGC 010 <4,5 kw at 400 V <5,5 kw at 400 V 1 <7,0 kw at 400 V 1 pump 2 pumpar Display Valbart Valbart Ingen display Valbart Valbart Kommunikation Valbart Valbart Larmfunktioner Nivågivare Digitala/analoga Digitala/analoga Digitala/analoga Ej tillämpligt Inbyggt motorskydd 2 Fasföljdsövervakning, indikering/skydd Nätfel, indikering/skydd Övervakning av hög temp i motorlindning Stoppfördröjning, nivå/tid Högnivålarm Övervakning av nivågivare Lokala larm Maximal pumpcykeltid Pumpalternering, tid/starter Underhållskörning av pump Fjärrstyrning av start/stopp/blockering Valbart Valbart Personalsäkerhet Valbart Valbart Pumpfunktioner Blockering av manuell/automatisk styrning Explosionsskyddat läge Start- och stoppsekvens sekvens Underhållskörning Påslagningsfördröjning Startfördröjning Stoppfördröjning Minsta paustid Tillbehör Max 18 A när två pumpar är i drift samtidigt. 2 Inga larm 3 Kommunikationsmodul, batteriladdare, handterminal, timräknare, högnivågivare, reläkort, LON, ljudlarmenhet, nivåklocka, trycknivågivare 4 Högnivågivare, ljudlarmenhet, nivåklocka, trycknivågivare 10

11 FPC-styrenheter Produkt FPC 100 Typ Applikation Styrenhet för 1 pump Dräneringspumpar i gruvor och på byggarbetsplatser. Tre versioner täcker ett spänningsområde från 240 V till 690 V. Flygts FPC-styrenhet Flygt FPC 100 är en smart automatisk styrenhet som får pumparna att fungera självständigt. Flygt FPC 100 styr pumpsekvenserna utan att använda nivågivare, vilket är idealiskt för krävande applikationer som gruvdrift, byggarbetsplatser, tunnelbyggen och stenbrott såväl som i explosiva miljöer. Funktioner 3-fas automatisk styrenhet utan externa nivåvippor eller nivågivare Övervakar och skyddar pumpen från: - Överhettning - Obalans mellan faserna - Felaktig rotation - Visar viktig driftinformation Vad? För vad? Varför? Styrenhet för 1 pump Dräneringspumpar i gruvor och på byggplatser För att minska slitage och energiförbrukning i applikationer där pumparna annars skulle körts kontinuerligt. 11

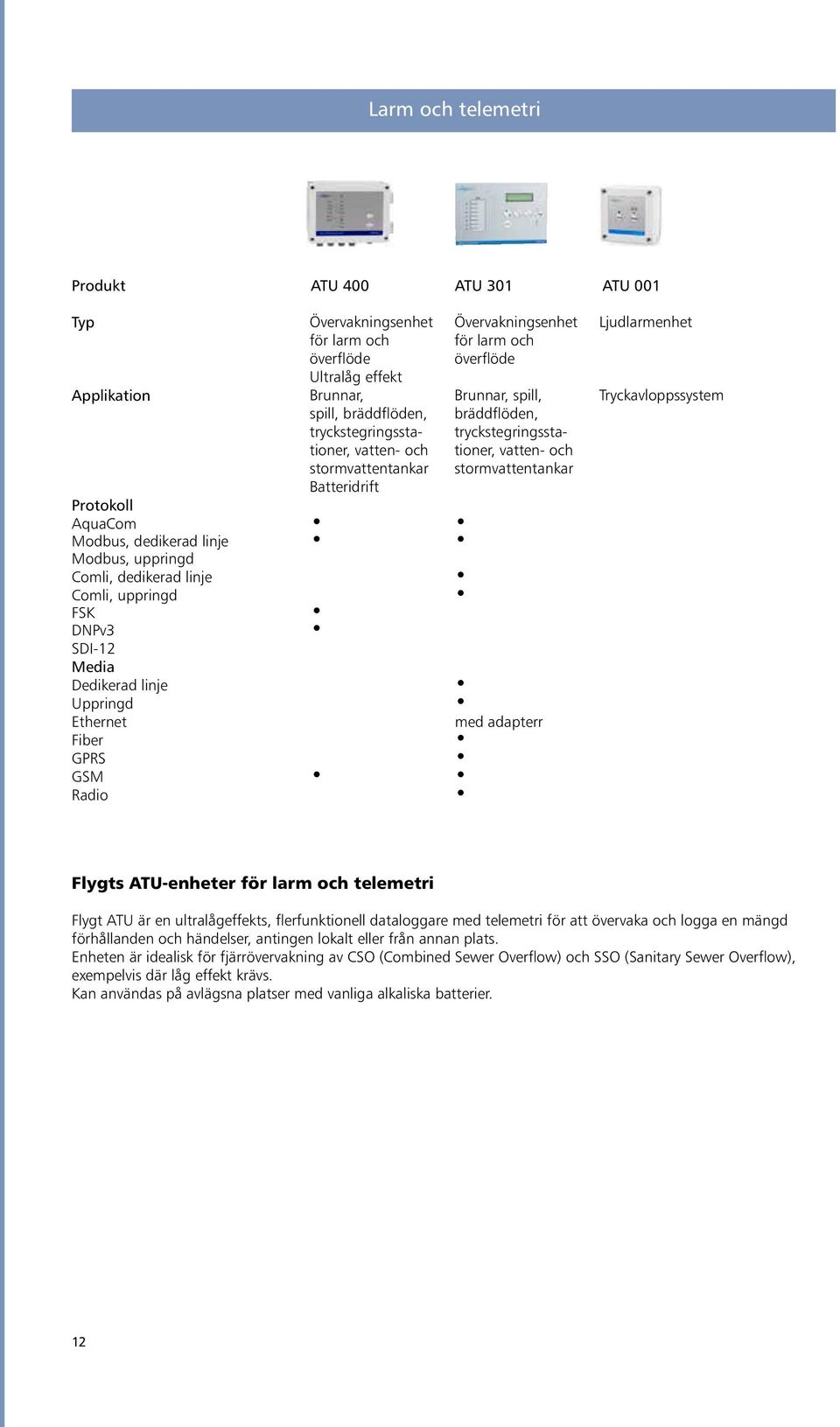

12 Larm och telemetri Produkt ATU 400 ATU 301 ATU 001 Typ Övervakningsenhet Alarm & overflow Övervakningsenhet Alarm & overflow Ljudlarmenhet Alarm & overflow Audible alarm för monitoring larm och unit för monitoring larm och unit monitoring unit unit överflöde Ultra-low power överflöde Ultra-low power Ultralåg Water wells, effekt Water wells, Water wells, PSS Applikation Brunnar, spillage, over- Brunnar, spillage, over- spill, Tryckavloppssystem spillage, over- (pressurized spill, flows, bräddflöden, booster bräddflöden, flows, booster flows, booster sewage tryckstegringsstationer, stations, water tryckstegringssta- stations, water stations, water systems). and storm vatten- water och tioner, and storm vatten- water och and storm water stormvattentankar tanks stormvattentankar tanks tanks Batteridrift Battery operation Battery operation Protokoll AquaCom Modbus, dedikerad linje Modbus, uppringd Comli, dedikerad linje Comli, uppringd FSK DNPv3 SDI-12 Media Dedikerad linje Uppringd Ethernet Fiber GPRS GSM Radio med adapterr Flygts ATU-enheter för larm och telemetri Flygt ATU är en ultralågeffekts, flerfunktionell dataloggare med telemetri för att övervaka och logga en mängd förhållanden och händelser, antingen lokalt eller från annan plats. Enheten är idealisk för fjärrövervakning av CSO (Combined Sewer Overflow) och SSO (Sanitary Sewer Overflow), exempelvis där låg effekt krävs. Kan användas på avlägsna platser med vanliga alkaliska batterier. 12

13 Larm och telemetri Nedan visas skillnaderna mellan ATU-utbudet Applikation ATU 400 ATU 300 Lokal display Digitala ingångar/räkneingångar 4 7 Analoga ingångar 2 1 Digitala utgångar 2 1 Drivs med batterier 24 V-matning 230 V-matning Funktioner Bräddvolym Bräddad tid Antal bräddningar Ultralåg effekt Högupplösta analoga signaler, 16 bitar Utökad protokolluppsättning Varning för batteristatus Testutringning ringningar förprogrammerade nummer Manuellt ringtest med magnet Knapp Larmfunktioner Överflödeslarm Larmgränser på analog nivå Summer för lokalt larm Valbart Lokal larmlogg via OPT win Valbara larmtexter via OPT win Larmprioriteter A, B, C och D Räknare med skalerad presentation av värde Drifttid och antal starter för varje DI 13

14 Startutrustning Control panels Manuell 3-fas Produkt Start 350 Start 350 Start 351 START 351 med CEE med kabel- med CEE med kabelkontakt förskruvning kontakt förskruvning Typ Bärbar, handmanövrerad Stationär, handmanövrerad Elektriska data Strömområde 1,0 25 A 1,0 25 A 1,0 32 A 1,0 32 A Voltage V max 500V , , Frekvens 50 60Hz 50 60Hz 50 60Hz 50 60Hz DOL-start 500V Skydd/övervakning Ingen Termiskt/magnetiskt överbelastningsskydd Övervakning av termokontakter Indikering av fasföljd 500V Hölje Polykarbonat Skyddsklass IP 54 IP 54 IP 54 IP 54 Strömanslutning CEE-kontakt, 5-polig, 16 eller 32 A med fasvändare CEE-kontakt, 4-polig, 16 eller 32 A Terminal med kabelförskruvning Terminalanslutning Pumpanslutning Terminal med kabelförskruvning Märkning CE CSA 14

15 Control Startutrustning panels Produkt START 356 START 356 FGC 010 typ A typ B Typ Bärbar, handmanövrerad Stationär, handmanövrerad Elektriska data Strömområde 1,0 32 A 1,0 32 A 1,0 14 A Spänning max 600V max 600V max 690V Frekvens 50 60Hz 50 60Hz 50 60Hz DOL-start Skydd/övervakning Ingen Termiskt/magnetiskt överbelastningsskydd Övervakning av termokontakter Indikering av fasföljd Hölje Polykarbonat Skyddsklass IP 55 IP 55 IP 55 Strömanslutning CEE-kontakt, 5-polig, 16 eller 32 A med fasvändare CEE-kontakt, 4-polig, 16 eller 32 A Terminal med kabelförskruvning Terminalanslutning 1 Pumpanslutning Terminal med kabelförskruvning Märkning CE CSA 1 Terminalanslutning direkt på brytarna.2 x M20-hål för kabelgenomföring. 15

16 Control Startutrustning panels BD-nivåregleringsenhet Produkt BD Typ Används i kombination med manuell 3-fas startutrustning för automatisk drift. Elektriska data Spänning 3P+PE, 230, 400, 415, 440, 460, 500, 550, 600 or 660V Strömområde 0 16, 25, 32, 37A Frekvens Hz Skydd/övervakning Ingen Hölje Polykarbonat IP 65 Strömanslutning CEE-kontakt, 5-polig, 16 eller 32 A 16

17 Startutrustning Manuell 1-fas Produkt Start START , 161, 156-A 156-B1 Typ Bärbar, handmanövrerad För pumpar 2000-, , serien* serien* Elektriska data Spänning 115, 230, 115, 230, 230 V/50 Hz V V Strömområde 0 16 A 0 16 A 5 A Skydd/övervakning Termiskt överbelastningsskydd Övervakning av termokontakter Hölje Polykarbonat Skyddsklass IP 55 IP 55 IP 54 Strömanslutning Terminal med kabelförskruvning Kontakt av schuko-typ Pumpanslutning Terminal med kabelförskruvning Terminal med hål * Se produktblad för de specifika pumparna 17

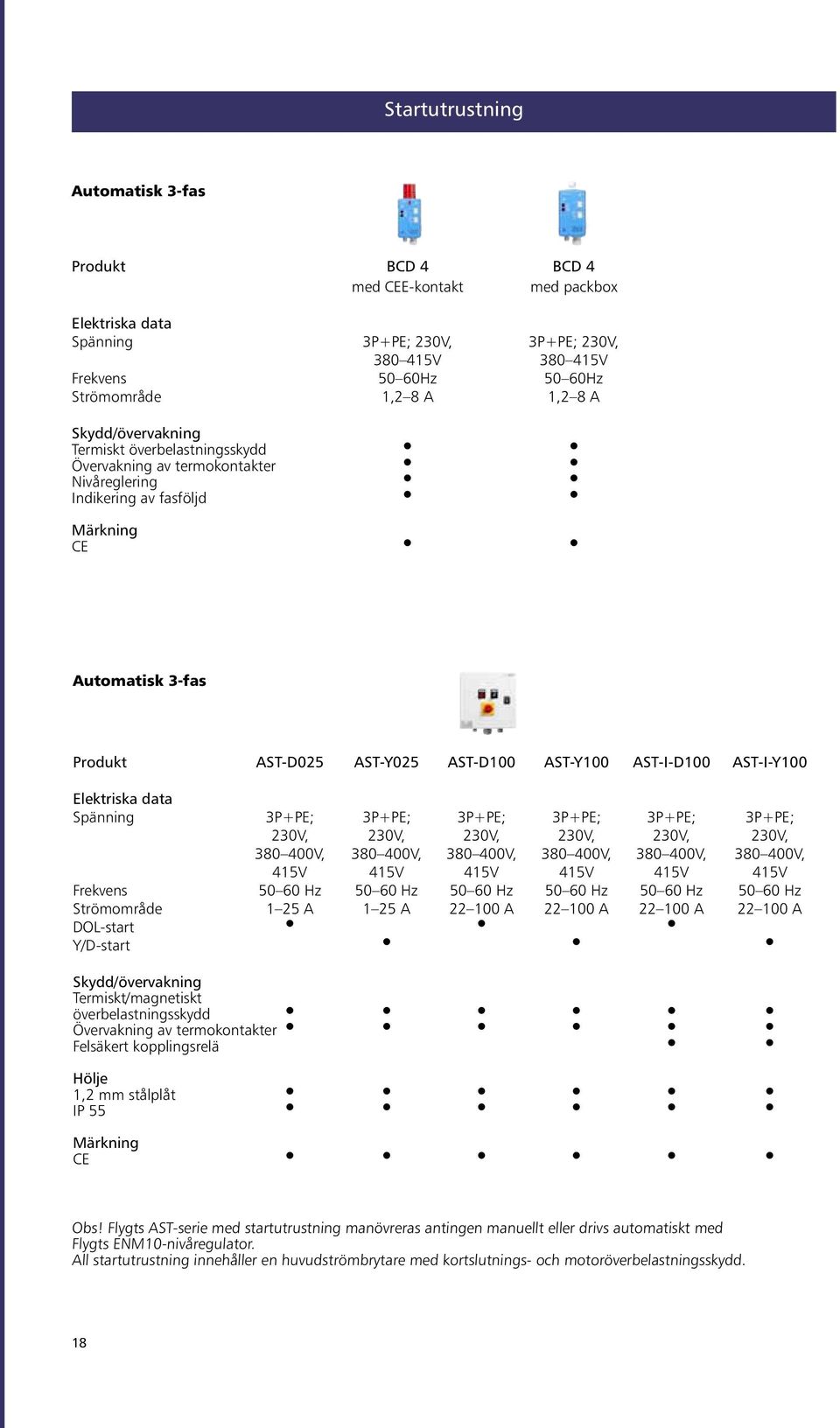

18 Startutrustning Control panels Automatisk 3-fas Produkt BCD 4 BCD 4 med CEE-kontakt med packbox Elektriska data Spänning 3P+PE; 230V, 3P+PE; 230V, V V Frekvens 50 60Hz 50 60Hz Strömområde 1,2 8 A 1,2 8 A Skydd/övervakning Termiskt överbelastningsskydd Övervakning av termokontakter Nivåreglering Indikering av fasföljd Märkning CE Automatisk 3-fas Produkt AST-D025 AST-Y025 AST-D100 AST-Y100 AST-I-D100 AST-I-Y100 Elektriska data Spänning 3P+PE; 3P+PE; 3P+PE; 3P+PE; 3P+PE; 3P+PE; 230V, 230V, 230V, 230V, 230V, 230V, V, V, V, V, V, V, 415V 415V 415V 415V 415V 415V Frekvens Hz Hz Hz Hz Hz Hz Strömområde 1 25 A 1 25 A A A A A DOL-start Y/D-start Skydd/övervakning Termiskt/magnetiskt överbelastningsskydd Övervakning av termokontakter Felsäkert kopplingsrelä Hölje 1,2 mm stålplåt IP 55 Märkning CE Obs! Flygts AST-serie med startutrustning manövreras antingen manuellt eller drivs automatiskt med Flygts ENM10-nivåregulator. All startutrustning innehåller en huvudströmbrytare med kortslutnings- och motoröverbelastningsskydd. 18

19 Elskåp Produkt FCP 500 FGC 300 FCE EPE Typ 3-fas 3-phase kontrollpaneler control 1- or eller 3-phase 3-fas elektronisk 3-phase 3-fas elektromekaniska electro 3-phase 3-fas elektromekaniska electro med panels inbyggt with built-in styrenhet electronic styrenhet med pump inbyggd mechanical kontrollpaneler control med mechanical kontrollpaneler. control av pump typ APP controller 521, type controller huvudbrytare with och panels inbyggd with huvudbrytare built-in panels. Panelerna strömförsörjs huvudbrytare APP 521, main och switch built-in kortslutningsskydd. main switch main och kortslutningsskydd. switch and short Panels med separata are to be kablar fed kortslutningsskydd. and short circuit and Panelerna short circuit strömförsörjs circuit Panelerna protection. strömförsörjs with för varje separate pump cables och for Panelerna protection. strömförsörjs protection. med en gemensam Panels med en are gemensam to be fed each styrspänningsmatningen. pump and the med Panels en are gemensam to be fed Panels kabel. are to be fed with kabel. one common control voltage supply. kabel. with one common with one common supply cable. supply cable. supply cable. Automatisk drift/ Automatisk drift/ Automatisk drift/ Automatisk drift/ Applikation manuell Automatic manövrering duty/manual Automatic manuell manövrering duty/manual Automatic manuell manövrering duty/manual av Automatic manuell manövrering duty/manual av av operation 1 2 pumpar of 1-2 med pumps operation av 1 2 pumpar of 1-2 med pumps operation 1 2 pumpar of 1-2 med pumps ENM- operation 1 2 pumpar of 1-2 med pumps ENM- ENM-10- with ENM-10 eller or analog with ENM-10- ENM-10 eller or analog with 10-nivågivare. ENM-10 level with 10-nivågivare ENM-10 level nivågivare. analogue level sensor. analogue nivågivare. level sensor. switches. DOL- eller Y/D-start. switches. DOL-start. DOL-start. DOL or Y/D start. DOL or Y/D start. FCP 500 FGC 300 FCE EPE Max. effektområde (vid 400 V) 15kW 30A 5,5kW 12A 12,5kW 25A 15kW 30A Funktioner Displayen visar: - spänning Valbart Valbart Valbart - pumpström Valbart Valbart - antal starter Valbart - drifttimmar Valbart Valbart Ljudlarm Högnivålarm Valbart Valbart Startalternering Start delay of second pump Valbart Valbart Startfördröjning för andra pump Valbart Övervakning av termokontakter Valbart Valbart Övervakning av läckagesensor Valbart Valbart Valbart Nivåreglering med ENM 10- nivåregulatorer eller NF5-flottörbrytare Nivåreglering med analog givare Utgång för larmlampa utomhus Valbart Valbart Potentialfria kontakter för pumpfels- Valbart Valbart och högnivålarm Dörr låsbar med huvudströmbrytare Kortslutningsskydd för varje pump Valbart Jordläckageskydd för varje pump Valbart Jordläckageskydd för matning Valbart Valbart Valbart Kommunikation Valbart Valbart APF funktion Valbart Övervakning av fassekvens och fasfel Valbart Utgång 24/230/400 VAC Valbart 19

20 Control Pumpövervakning panels Produkt MAS MiniCAS II MicroCAS PAN 312 Typ Pumpövervakning supervision Monitoring Övervakningsrelä relay Monitoring Övervakningsrelä relay Power Effektanalysator analyzer Applikation Pumpövervak- monitoring To Används be used med with To Används be used med with termo-tkontakter För monitor övervakning electrical av ningssystem system featuring med switches i pump- thermal termokontakter switches och thermal quantities elektriska such storheter as inbäddad embedded webb- and läckageindikatorer leakage in motorns the pump statorlindningar motor power, som effekt, energy, energi, power funktionalitet functionality och detectors windings stator factor, effektfaktor, voltage, spän- current kraftfull and powerful felsökning phase ning unbalances. och obalans troubleshooting Together mellan with strömfaser. MAS or Värdena standalone visas i MASenheten via MOD- BUS kommunikation. Pumpövervakning Flygt har övervakningsreläer som passar utmärkt för de olika modellerna av pumpar och omrörare. I listan nedan visas skillnaderna mellan våra enheter för pumpövervakning. Funktioner MAS 711 MiniCAS II MicroCAS PAN 312 Stopp av pump vid allvarligt fel, A-larm Tidig varning vid förestående fel, B-larm Inbäddade webbsidor Manöverpanel Lysdioder för felindikering Dataloggning Svart låda för felanalys Pumpminne Modbus-kommunikation till APP 700/PLC Avstängning vid hög motortemperatur Temperaturmätningt Läckageövervakning: - statorhus - kopplingsdosa - inspektionskammare/oljehus Vibrationsövervakning Strömmätning Strömobalans PAN312 via Modbus Spänning eller spänningsobalans PAN312 via Modbus Effekt PAN312 via Modbus Effektfaktor PAN312 via Modbus Energitotalisator PAN312 via Modbus 20

21 Frekvensomriktare Control panels Produkt PS 200 Hydrovar Typ Pumpdrev drive Pumpdrev drive Applikation Waste Pumpning water av Clean Rent vatten water such pumping, avloppsvatten, water as exempelvis building trade för supply, vattenförsörjning, process water, processvatten, sludge pumping, slampumpning, mixer applications, PD pumping and others byggnadsbranschen Frekvensomriktare Flygt har en mängd pumpanpassade drev för olika applikationer. I listan nedan visas skillnaderna mellan våra olika pumpdrev. Funktioner PS 200 Hydrovar Flödesekonomi Givarlöst pumpskydd Skyddsgräns Momentbalans PID-processstyrning PID-vilofunktion Kavitationskontroll Avancerad tryckkontroll Multipump, synkron Multipump, konstant underordnad Sekundärt skydd Konditionsövervakning Kalkylator för energisparande Rengöringssekvens Flödesberäkning 21

22 Pumpgivare Temperaturövervakning Produkt Termokontakt Termistor Pt100 Användbarhet för Flygts Samtliga pumpar och Samtliga pumpar och Flygt , produkter/drivenheter omrörare omrörare 7000, 2400 Övervakad pump-/omrörar- Statorlindning Statorlindning Statorlindning del huvud- och stödlager Fördelar Skydd Skydd, blyövervakning Skydd, blyövervakning, tidig varning, felsökning Användbarhet för Flygt- MAS, MiniCASII, MAS MAS elektronik MicroCAS, FGC, APP Pt100 relä (St1481) Typ På/av På/av På/av Princip (motstånds- Bimetalliska skivor Positiv temperatur- Ungefärligen linjärt mätning) koefficient motstånd mot temperatur Onoggrannhet +/ 40 C (9 F) +/-5 C (9 F) Klass B, <1% within C ( F) Läckageövervakning Produkt FLS FLS10 CLS Användbarhet för Flygts , , (except produkter/drivenheter 5000, , ), 4000, 5000, 7000 Övervakad pump-/omrörardel Statorhus, Statorhus, Detektering av vatten kopplingsdosa kopplingsdosa i oljehus (> 35 %) Fördelar Skydd Skydd, skydd Tidig varning eller tidig varning Användbarhet för Flygt- MAS, MiniCASII MAS, MiniCASII MAS, MiniCASII elektronik Typ På/av På/av På/av Princip Diskreta motstånds- Diskreta motstånds- Diskreta motståndsvärden för OK och larm värden för OK och larm värden för OK och larm Vibrationsövervakning Produkt VIS10 Användbarhet för Flygts , 7000 pumpar/omrörare Övervakad pump-/omrörardel För kraftiga allmänna vibrationer indikerar olika fel Fördelar Skydd, tidig varning Användbarhet för MAS Flygt-elektronik Typ Princip Analog 4-20 ma signal proportionell till 0 50 mm/s vibrationshastighet Obs! Det finns flera undantag beträffande givares användbarhet för pumpar och omrörare. Vissa givare är valbara och kan endast specialbeställas. Kontakta oss om du vill veta mer. 22

23 Control Nivågivare panels Nivågivare Produkt LTU 701 LTU 501 LTU 301 LSU 100 Typ Tryck Tryck Pneumatiskt tryck Ultraljudsgivare Applikation Avloppsreningsverk Avloppsreningsverk Hushållsavloppssystem Avloppsreningsverk och tankar och tankar och tankar Funktioner Utsignal 4 20 ma 4 20 ma 4 20 ma 4 20 ma Material, givare SS/keramik SS/piezoresistivt PVC (stabiliserad) Material, kabel Polyuretan PE PVC Onoggrannhet ±0,1% <±0,25% ±3% Medietemperatur 20 C 80 C 40 C + 85 C 40 C 60 C ATEX 1 1 Nivåbrytare Produkt ENM-10 S003 NF5 Typ Flottörbrytare Överflödesgivarer Flottörbrytare Applikation Reservsystem Överflödesmätning Funktioner Utsignal Mikrobrytare Relä Mikrobrytare C/NO/NC C/NO/NC C/NO/NC Material, givare Polypropylen Polyfenylensulfid (PPS) PP (polypropylen) Material, kabel PVC + PVC/nitril PUR CPE/H07RN-F Onoggrannhet +/ 2mm Media 0 C 60 C 20 C 70 C temperatur ATEX 1 1 Zenerbarriär krävs 23

24 Kommunikation Modem Modemen som används av ITT Water & Wastewater kännetecknas av sin helhetsvy. Telemodem är robusta och framtagna för industriellt bruk. Vissa modem kan användas för uppringd kommunikation och andra för dedikerade linjer. De är lätta att anpassa för olika AT-kommandon eller brytare, protokoll, signalkrav och obemannade stationer. PSTN Produkt TDW-33 DTU 201 Kommunikation Uppringd Uppringd Applikation APP, ATU 301, APP, ATU 301, FGC, MTC-COM FGC Montering DIN-skena DIN-skena Dedikerad linje Produkt TD-23 MDW-45 EDW-100 Kommunikation Dedikerad linje Dedikerad linje Ethernet, multidropvid långdistans Applikation APP, MTC-COM, APP, ATU 301, APP, ATU 301, PC FGC, MTC-COM, FGC, PC PC Mounting DIN-skena DIN-skena DIN-skena GSM Produkt GDW-11 Kommunikation GSM, ATU 301, Applikation APP, FGC kommunikationsmodul, MTC-COM, PC som GSM Montering DIN-skena GPRS Produkt Enfora 1308 Kommunikation GSM/GPRS quadband Applikation APP, ATU 301 Montering Skruvar 24

25 Kommunikation Radio Radiomodem med Flygt AquaCom-protokoll är tillgängliga. Sändningseffekten är upp till 2 W och en länk kan ha upp till 6 repeaters. Båda VHF- och UHF-modeller finns. 25

26 Valbara komponenter Pumpsumpsrengöring APF Cleaner är en enhet för pumpsumpsrengöring och kan användas för pumpstationer med Flygts typ CP/ DP pumpar i både standard- och explosionsskyddat utförande. APF Cleaner är särskilt effektiv i kombination med TOP-stationerna. 26

27 27

28 Hur kan ITT Water & Wastewater hjälpa dig? Som världsledande inom transport och behandling av avloppsvatten erbjuder ITT Water & Wastewater integrerade lösningar för hantering av vätskor. Vi erbjuder ett komplett utbud av pumpar för vatten, avloppsvatten och dränering, utrustning för övervakning och kontroll, enheter för primär och sekundär biologisk behandling och produkter för filtrering och desinfektion samt relaterade tjänster. ITT Water & Wastewater, med huvudkontor i Sverige, verkar i omkring 140 länder över hela världen, med egna fabriker i Europa, Kina och Nord- och Sydamerika. Företaget är helägt av ITT Corporation i White Plains, New York, leverantör av avancerade tekniska produkter och tjänster. Monitoring and control product guide.02.sve Trosa Tryckeri AB ITT Water & Wastewater Sverige Stockholm SE Sundbyberg Gesällvägen 33 Tel Fax Örebro Boställsvägen Örebro Tel: Fax: Sundsvall Norra vägen Sundsvall Tel: Fax: Göteborg Exportgatan 38C Hisings-backa Tel: Fax: Malmö Agnesfridsvägen Malmö Tel: Fax:
