1 Page 1 of 9 Takanebacken_skuggeffektutr edning_ck cg Etha Wind Oy Frilundintie Vaasa Finland TAKANEBACKEN VINDKRAFTSPARK Skuggeffektutredning Version Datum Författare Godkänd Sammanfattning CKk CGr Skuggeffektutredning för Takanebacken Phone Fax VAT REG FI

2 Page 2 of 9 Innehållsförteckning 1 Sammanfattning Bakgrund Hur skuggeffekter bildas Rekommendationer och gränsvärden Beräkningsmetoder och utgångsdata Skuggeffekter Skuggeffekter i Takanebacken Osäkerhetsfaktorer i beräkningarna Uppföljning och hantering av skuggproblem Referenser... 8 Bilaga 1: Vindkraftverkens positioner... 9

3 Page 3 of 9 1 Sammanfattning Uppgift: Arbetsmetoder: Skuggeffektutredning för Takanebacken vindkraftspark. För utredningen har aktuella uppgifter om vindkraftverkens skuggning, gränsvärden för skuggeffekter, lokala förhållanden och modelleringsmetoder insamlats. Modelleringen utfördes i huvudsak i windpro Ver med SHADOW-modulen. Modelleringen och rapporteringen följer helt Miljöministeriets anvisningar i Tuulivoimarakentamisen suunnittelu rapporten från 2012 (Miljöministeriet, 2012). Resultat: Maksimirekommendationen i Tyskland och Sverige på åtta timmar (8:00) överskrids inte vid någon av de närliggande bostäderna eller sommarstugorna. Inte heller de teoretiska maximala skuggeffektgränserna på 30 timmar per år och 30 min/dag överskrids vid något hus.

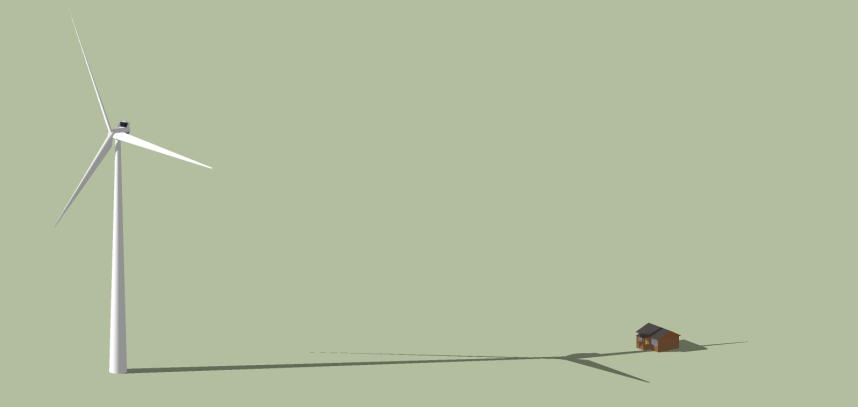

4 Page 4 of 9 2 Bakgrund Den här skuggeffektutredningen är gjord för Takanebacken vindkraftspark. Den planerade parken är fem turbiner stor och befinner sig i Malax kommun. Skuggningsutredningen är gjord med en turbin som har en rotordiameter på 141 m och navhöjd på 159 m, vilket gör att turbinens totalhöjd är 229,5 m. Utredningen är gjord med windpro och dess SHADOW-modul. Vid bedömningen av resultaten har andra länders gränsvärden använts, vilket rekommenderas av miljöministeriet då Finland ännu inte har några egna rekommendationer. Etha Wind Oy har enligt bästa förmåga kontrollerat de angivna uppgifterna och beräkningarna. 3 Hur skuggeffekter bildas När vindkraftverkens rotor snurrar uppstår en regelbundet blinkande skugga då kraftverket befinner sig mellan solen och observationspunkten. På sommaren förekommer skuggeffekter på morgonen och kvällen, då solen ligger lågt. På vintern förekommer skuggeffekterna också mitt på dagen. När solen inte skiner eller vindkraftverken inte snurrar förekommer inga skuggeffekter. Ju längre avståndet mellan vindkraftverket och observationspunkten är, desto mindre blir skuggeffekterna. Skuggeffekterna påverkas också av vindriktningen och vilket håll rotorn är vänd, eftersom effekterna beaktas från en specifik observationspunkt. Tidpunkten för skuggeffekter samt längden på perioderna med skuggeffekter varierar under olika årstider,. Vanligtvis varar en skuggeffektperiod mellan någon minut till upp emot 30 minuter. Människor reagerar olika på skuggeffekter. Stora mängder skuggeffekter vid bostäder kan påverka välbefinnandet för de boende. Också skuggeffekter i till exempel rekreationsområden kan påverka välbefinnandet. Genom att följa de utländska riktvärdena som rekommenderas av Miljöministeriet kan skuggeffekternas påverkan minimeras. Bild 1. Hur skuggeffekter bildas.

5 Page 5 of Rekommendationer och gränsvärden Det finns för tillfället inga gränsvärden i Norden för skuggeffekter från vindkraftverk. Rekommendationerna som används i Tyskland används också i huvudsak i Norden, exempelvis i Sverige. Rekommendationerna är tre till antalet: 1. Det får förekomma högst 8 h skuggeffekter/år vid närliggande bostäder (s.k. verklig situation där vindförhållanden och solskenstimmar beaktats). 2. och 3. Teoretiska maximala skuggeffekterna (worst case scenario) för vara högst 30 timmar per år och 30 min/dag. Rekommendationen på högst 8 h skuggeffekter per år används allmänt också i Finland. 3.2 Beräkningsmetoder och utgångsdata Faktorer som påverkar bildandet av skuggeffekter är förutom väderförhållanden också turbinens höjd, rotordiameter och brukstid. Även träd och växtlighet påverkar, men detta har inte beaktats i modelleringen. Det är därför sannolikt att det ställvis förekommer mindre skuggning än beräknat. Områden som påverkas av vindkraftverkens skuggning samt omfattningen av skuggeffekten beräknas i windpro-programmet, i vilket statistiska uppgifter som motsvarar de lokala förhållandena har använts som basuppgifter Programmet beräknar både skuggeffekten i enskilda punkter och skuggningen i hela vindkraftsområdet. Parametrar som beaktas i beräkningarna är antalet timmar med solsken, vindförhållanden, vindkraftverkens höjd och positioner samt rotorns diameter. Träd och annan växtlighet har inte beaktats. Lantmäteriverkets uppgifter om terrängen används i modelleringen (med två meters resolution). Väderuppgifter togs från Seinäjoki flygplats. Seinäjoki flygplats befinner sig ca 65 km från parken. I beräkningarna antas att vindkraftverkens rotor snurrar endast då vindhastigheten är lämplig. Skuggeffekten beaktas på 1,5 m höjd, dvs. ungefär på människans observationshöjd. Skuggberäkningen har gjorts enligt de tyska bestämmelserna. Den genomsnittliga bredden på vindkraftverkens blad har beaktats då det maximala granskningsavståndet från vindkraftverken har beräknats. Det maximala granskningsavståndet bestäms så att vindkraftverkets rotorblad täcker åtminstone 20 % av solen sett från observationspunkten. Ifall rotorbladet täcker mindre än 20 % av solen anses skuggeffekten vara icke-signifikant.

6 Page 6 of 9 4 Skuggeffekter 4.1 Skuggeffekter i Takanebacken Resultaten av beräkningarna presenteras här både grafiskt och sedan för specifika bostäder i tabellformat. Bild 2. Skuggeffekter i Takanebackens vindkraftsområde. De närmast belägna bostäderna och fritidsbostäderna (bokstäverna a-j) och deras skuggnivåer redogörs för i tabell 1. Utanför den gröna linjen förekommer det enligt beräkningarna mindre än 8 timmar skuggning från vindkraftverken per år. Vid alla närliggande bostäder och fritidshus ligger den beräknade skuggeffekten klart under 8 h/år. De teoretiska maximala skuggeffektgränserna på 30 timmar per år och 30 min/dag överskrids inte heller vid något närliggande hus. Två byggnader väster om vindkraftsområdet omklassificeras från bostad till förrådsbyggnader och har därför inte beaktats i beräkningen.

7 Tabell 1. Resultat från skuggberäkningen Page 7 of 9 Observation spunkt Klassificering X koord. (ETRS TM35FIN) Y koord. (ETRS TM35FIN) Skuggeffekt (h/år, real case) Skuggeffek t (h/år, worst case) Skuggeffek t (min/dag, worst case) Överskrider rekommen dationerna a Fritidsbostad :00 00:00 0 Nej b Fritidsbostad :23 13:04 20 Nej c Bostad :46 07:36 21 Nej d Bostad :00 00:00 0 Nej e Bostad :57 18:18 23 Nej f Bostad :42 16:59 22 Nej g Bostad :29 08:25 23 Nej h Bostad :26 07:54 22 Nej i Bostad :03 14:54 22 Nej j Bostad :21 15:38 22 Nej 4.2 Osäkerhetsfaktorer i beräkningarna I skuggberäkningen har statistiska långtidsväderförhållanden använts, och därmed resulterar beräkningen i en genomsnittlig skuggningseffekt. Ifall väderförhållandena skiljer sig kraftigt från de statistiska uppgifterna som använts i modelleringen kan de verkliga skuggeffekterna vara annorlunda än beräknat. Modelleringen har gjorts med vindkraftverk med en totalhöjd på ca 229,5 m. Ifall lägre kraftverk används så är skuggeffekterna mindre. Att träd och annan växtlighet inte beaktats i beräkningarna gör också att de verkliga skuggeffekterna kan vara lägre än i beräkningarna. Brukstiden, dvs. tiden som vindkraftverken snurrar och producerar elektricitet, är en annan osäkerhetsfaktor i beräkningen. Om turbinen står stilla oftare än förväntat (pga. låga vindhastigheter eller andra problem) så kan skuggningen vara lägre än beräknat. Under soliga och varma sommardagar, då det annars kunde uppstå skuggningseffekter, är det vanligt att vindkraftverken inte snurrar på grund av låga vindhastigheter. Å andra sidan, under dagar då det blåser mycket hårt är det också mycket sannolikt att det är mulet, och då uppstår ingen skuggningseffekt. Då brukstiden minskar kan skuggningseffekterna minska vid vissa punkter. 4.3 Uppföljning och hantering av skuggproblem Vindkraftverkens skuggeffekter kan begränsas redan i planeringsskedet. Vindkraftverken kan placeras så att skuggningen påverkar nära liggande bostäder så lite som möjligt. Också kraftverkets storlek påverkar skuggeffekterna. Genom att välja mindre kraftverk kan skuggeffekterna minskas. Ifall problem med skuggeffekter förekommer är det möjligt att stanna vindkraftverken vid de specifika tidpunkterna då de orsakar problem. Det finns automatiska program som begränsar skuggproblem i nära liggande bostäder genom att stanna kraftverken.

8 Page 8 of 9 5 Referenser Miljöministeriet (2012). Tuulivoimarakentamisen suunnittelu, Helsinki. Etha Wind Oy (2015). 02-Flicker and ZVI-CGYK Rev5. (Internal work description).

9 Page 9 of 9 Bilaga 1: Vindkraftverkens positioner Tabell 2. Takanebacken vindkraftverkens koordinater Vindkraftverk Nordlig (ETRS- TM35-FIN) Östlig (ETRS-TM35-FIN) Navhöjd / Rotorns diameter / Totalhöjd (m) /141/229, /141/229, /141/229, /141/229, /141/229,5
