Compact NSX valguide kommunikations system
|
|
- Sofia Karlsson
- för 7 år sedan
- Visningar:
Transkript
1 Compact NSX valguide kommunikations system

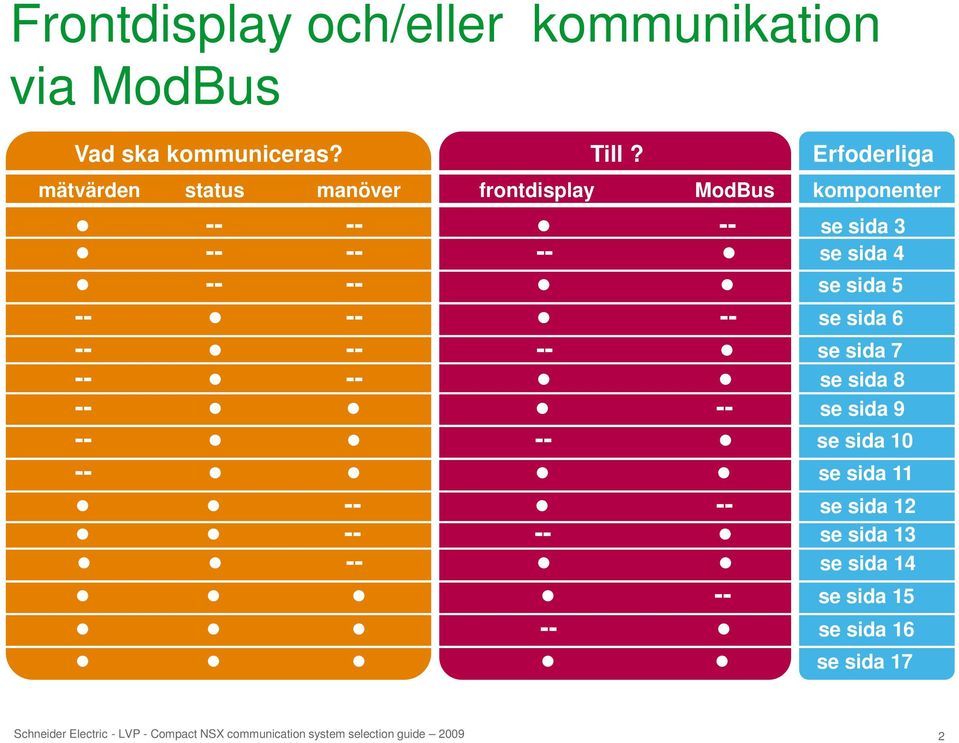

2 Frontdisplay och/eller kommunikation via ModBus Vad ska kommuniceras? Till? Erfoderliga mätvärden status manöver frontdisplay ModBus komponenter se sida se sida se sida se sida se sida se sida se sida se sida se sida se sida se sida se sida se sida se sida 16 se sida 17 2
3 Kommunikation av mätvärden 1/3 Till frontdisplay TRV00121 Micrologic 5/6 utlösarblock 3

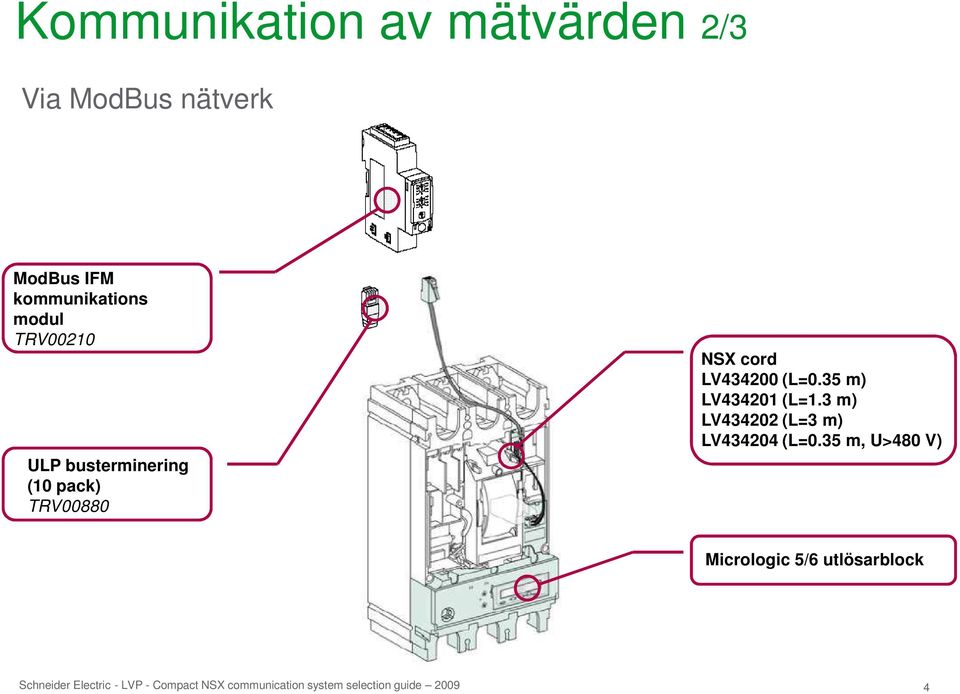

4 Kommunikation av mätvärden 2/3 Via ModBus nätverk ModBus IFM kommunikations modul Micrologic 5/6 utlösarblock 4

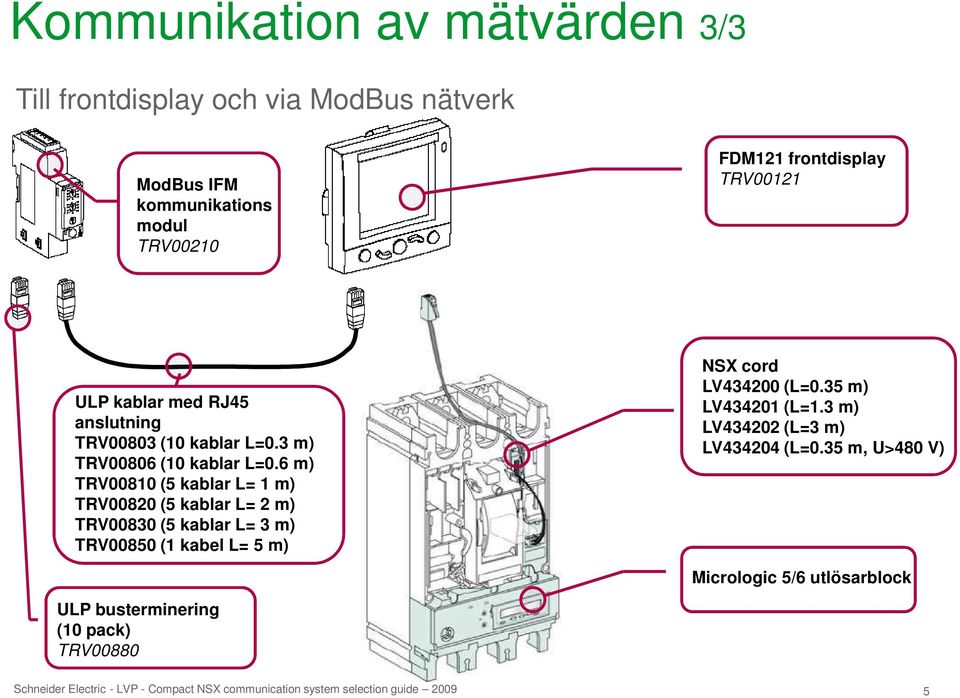

5 Kommunikation av mätvärden 3/3 Till frontdisplay och via ModBus nätverk ModBus IFM kommunikations modul TRV00121 ULP kablar med RJ45 anslutning TRV00803 (10 kablar L=0.3 m) TRV00806 (10 kablar L=0.6 m) TRV00810 (5 kablar L= 1 m) TRV00820 (5 kablar L= 2 m) TRV00830 (5 kablar L= 3 m) TRV00850 (1 kabel L= 5 m) Micrologic 5/6 utlösarblock 5
6 Kommunikation av brytarstatus 1/3 Till frontdisplay TRV00121 Utlösarblock TMD, TMG, MA, Micrologic, NA 6

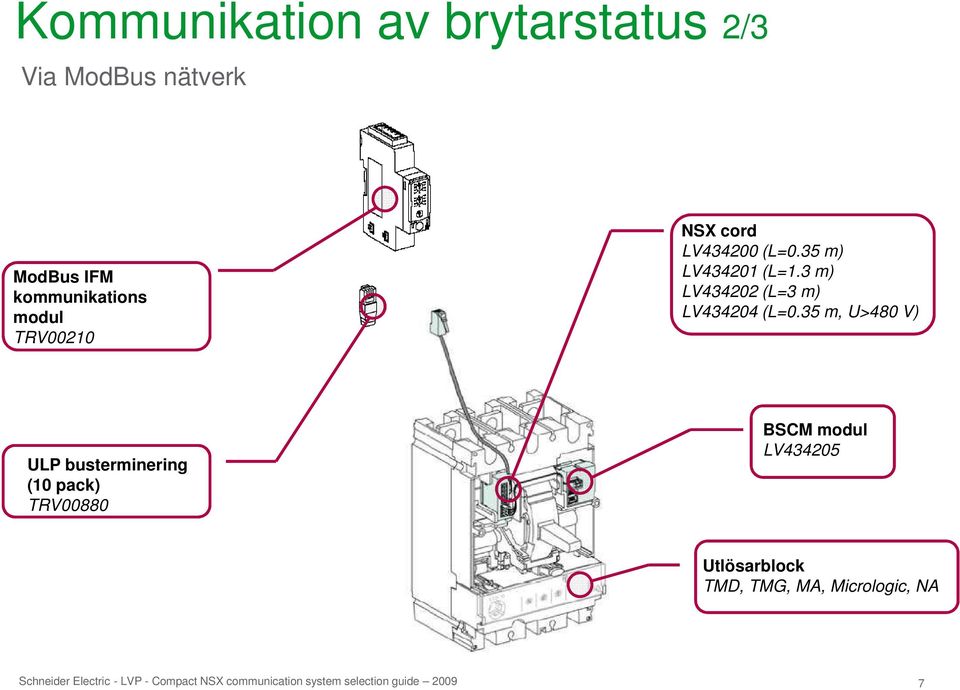

7 Kommunikation av brytarstatus 2/3 Via ModBus nätverk ModBus IFM kommunikations modul Utlösarblock TMD, TMG, MA, Micrologic, NA 7

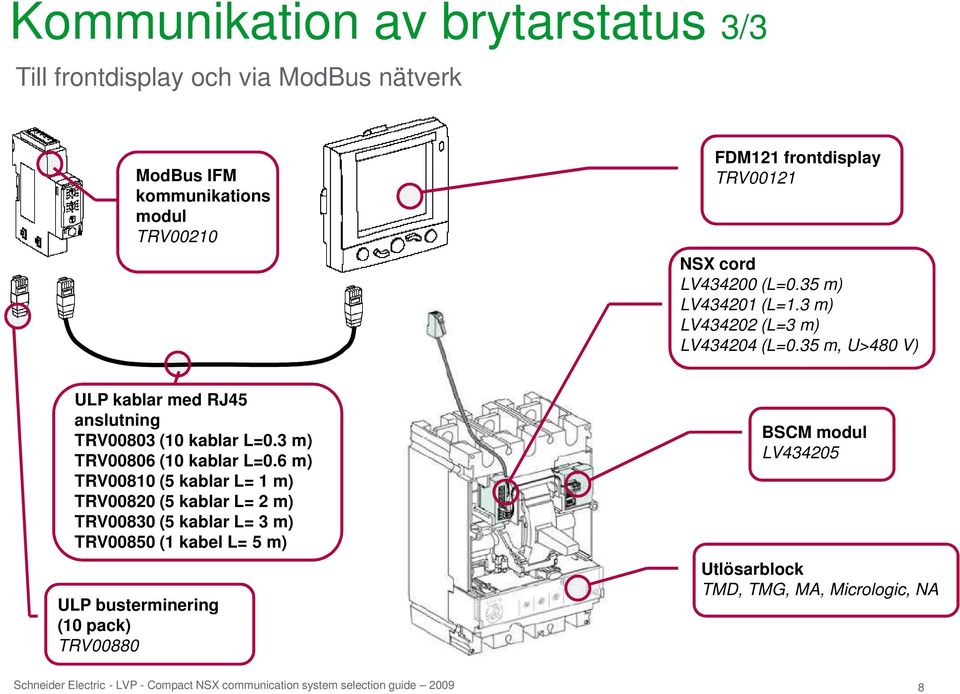

8 Kommunikation av brytarstatus 3/3 Till frontdisplay och via ModBus nätverk ModBus IFM kommunikations modul TRV00121 ULP kablar med RJ45 anslutning TRV00803 (10 kablar L=0.3 m) TRV00806 (10 kablar L=0.6 m) TRV00810 (5 kablar L= 1 m) TRV00820 (5 kablar L= 2 m) TRV00830 (5 kablar L= 3 m) TRV00850 (1 kabel L= 5 m) Utlösarblock TMD, TMG, MA, Micrologic, NA 8

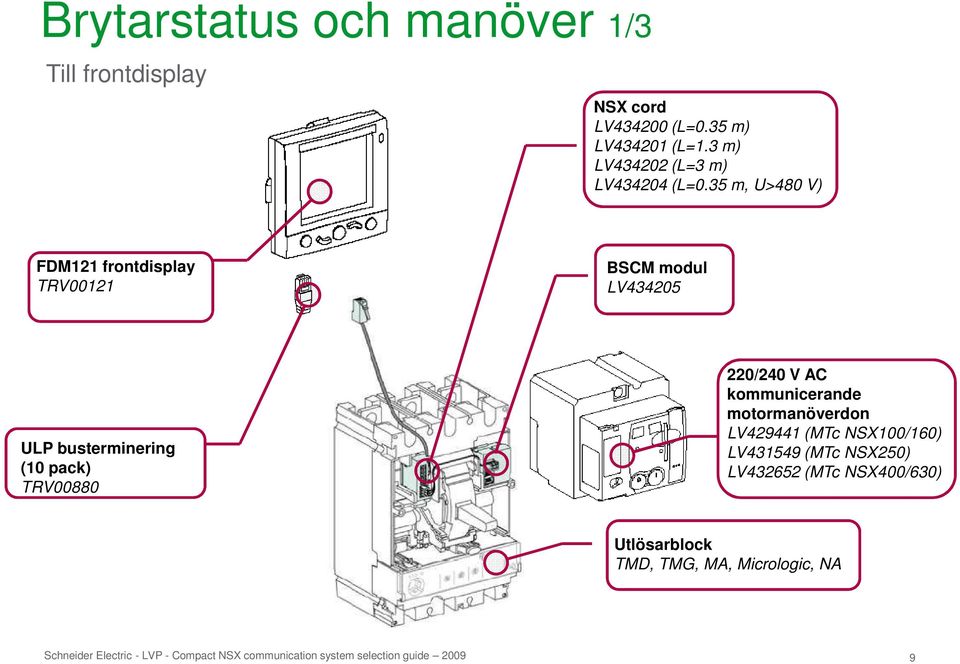

9 Brytarstatus och manöver 1/3 Till frontdisplay TRV /240 V AC kommunicerande motormanöverdon LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Utlösarblock TMD, TMG, MA, Micrologic, NA 9

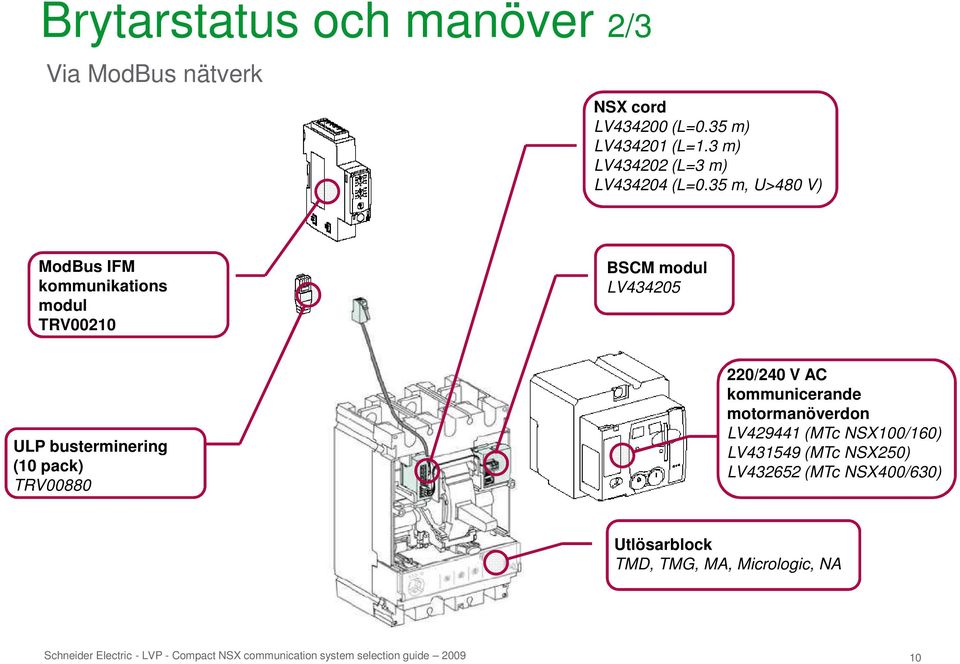

10 Brytarstatus och manöver 2/3 Via ModBus nätverk ModBus IFM kommunikations modul 220/240 V AC kommunicerande motormanöverdon LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Utlösarblock TMD, TMG, MA, Micrologic, NA 10
11 Brytarstatus och manöver 3/3 Till frontdisplay och via ModBus nätverk ModBus IFM kommunikations modul TRV00121 ULP kablar med RJ45 anslutning TRV00803 (10 kablar L=0.3 m) TRV00806 (10 kablar L=0.6 m) TRV00810 (5 kablar L= 1 m) TRV00820 (5 kablar L= 2 m) TRV00830 (5 kablar L= 3 m) TRV00850 (1 kabel L= 5 m) 220/240 V AC kommunicerande motormanöverdon LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Utlösarblock TMD, TMG, MA, Micrologic, NA 11
12 Mätvärden och brytarstatus 1/3 Till frontdisplay TRV00121 Micrologic 5/6 utlösarblock 12

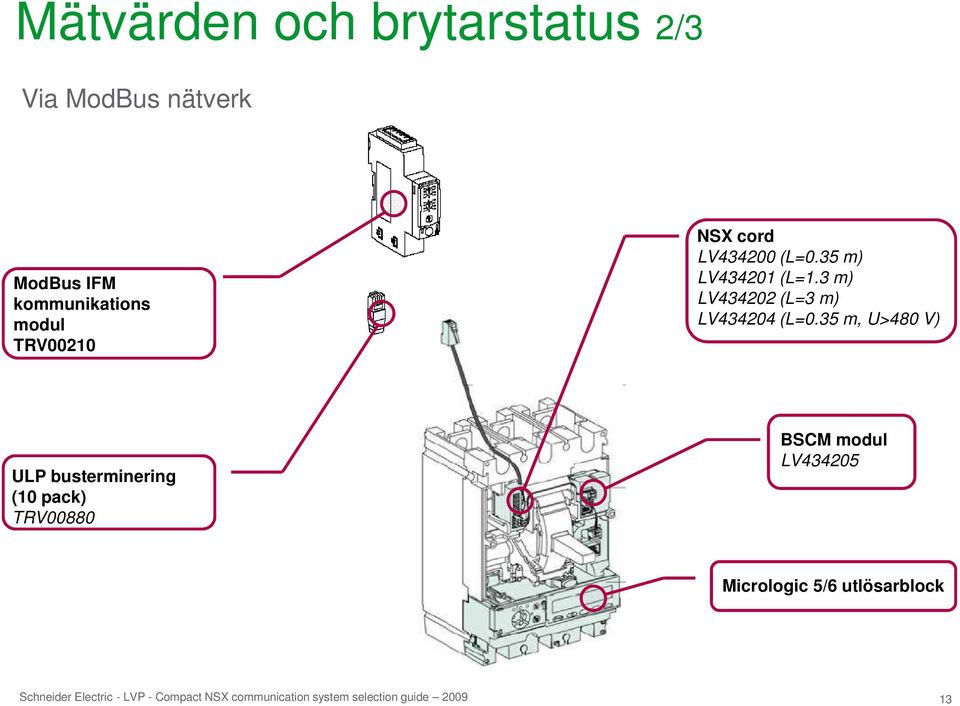

13 Mätvärden och brytarstatus 2/3 Via ModBus nätverk ModBus IFM kommunikations modul Micrologic 5/6 utlösarblock 13

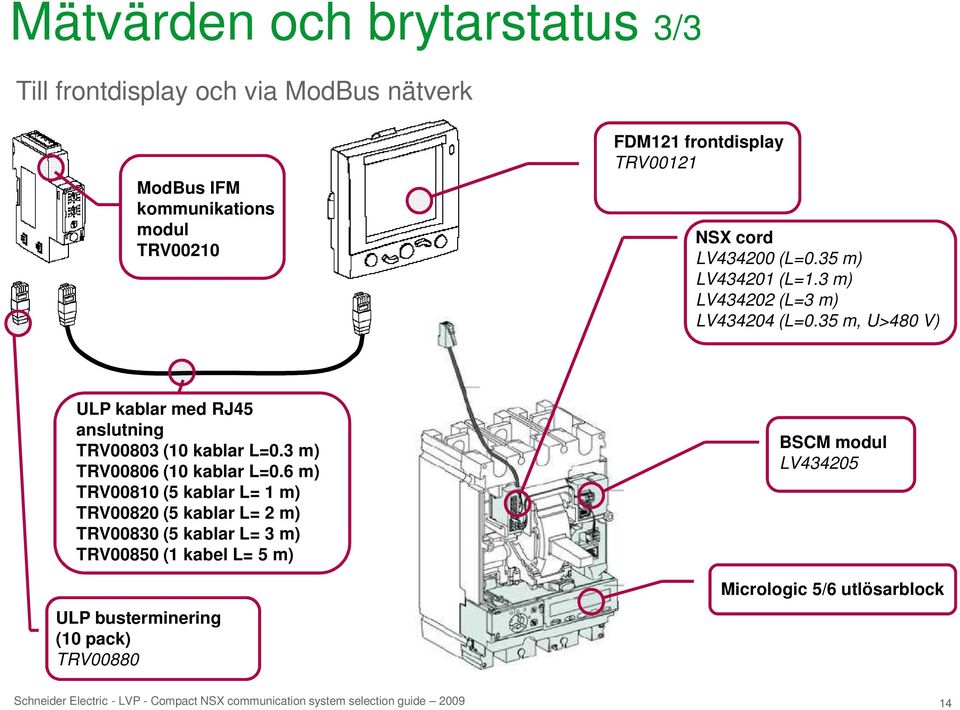

14 Mätvärden och brytarstatus 3/3 Till frontdisplay och via ModBus nätverk ModBus IFM kommunikations modul TRV00121 ULP kablar med RJ45 anslutning TRV00803 (10 kablar L=0.3 m) TRV00806 (10 kablar L=0.6 m) TRV00810 (5 kablar L= 1 m) TRV00820 (5 kablar L= 2 m) TRV00830 (5 kablar L= 3 m) TRV00850 (1 kabel L= 5 m) Micrologic 5/6 utlösarblock 14

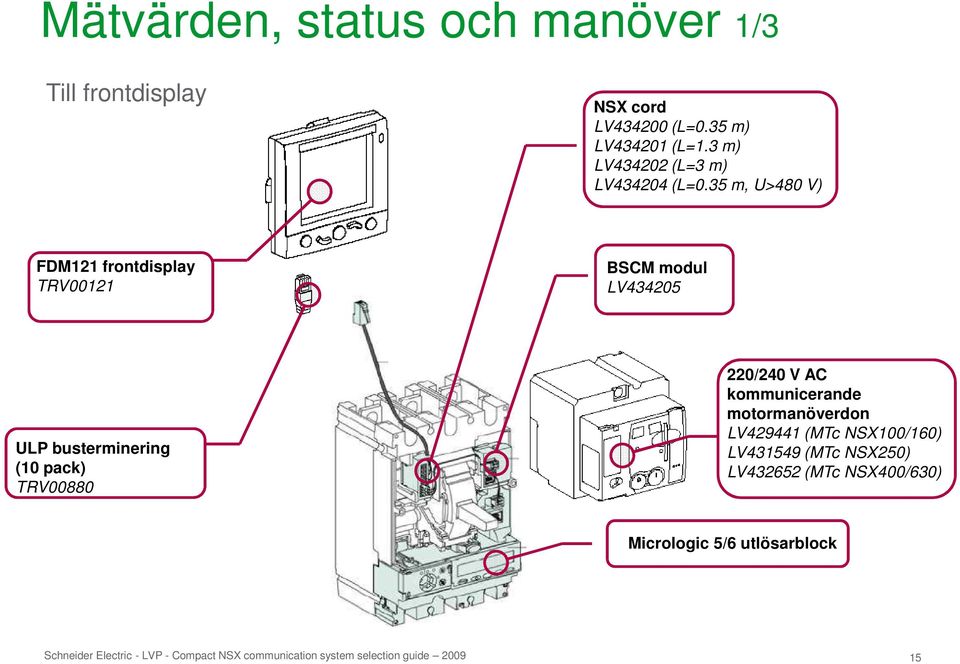

15 Mätvärden, status och manöver 1/3 Till frontdisplay TRV /240 V AC kommunicerande motormanöverdon LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Micrologic 5/6 utlösarblock 15
16 Mätvärden, status och manöver 2/3 Via ModBus nätverk ModBus IFM kommunikations modul 220/240 V AC kommunicerande motormanöverdon LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Micrologic 5/6 utlösarblock 16
17 Mätvärden, status och manöver 3/3 Till frontdisplay och via ModBus nätverk ModBus IFM kommunikations modul TRV00121 ULP kablar med RJ45 anslutning TRV00803 (10 kablar L=0.3 m) TRV00806 (10 kablar L=0.6 m) TRV00810 (5 kablar L= 1 m) TRV00820 (5 kablar L= 2 m) TRV00830 (5 kablar L= 3 m) TRV00850 (1 kabel L= 5 m) 220/240 V AC kommunicerande motormanöverdon LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Micrologic 5/6 utlösarblock 17

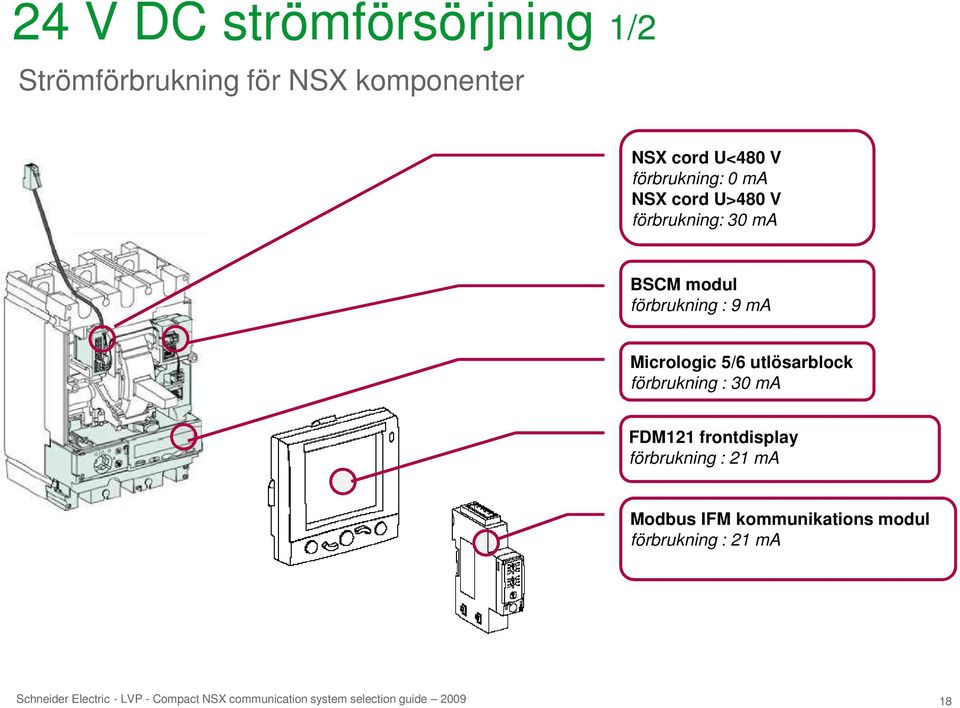

18 24 V DC strömförsörjning 1/2 Strömförbrukning för NSX komponenter U<480 V förbrukning: 0 ma U>480 V förbrukning: 30 ma förbrukning : 9 ma Micrologic 5/6 utlösarblock förbrukning : 30 ma förbrukning : 21 ma Modbus IFM kommunikations modul förbrukning : 21 ma 18

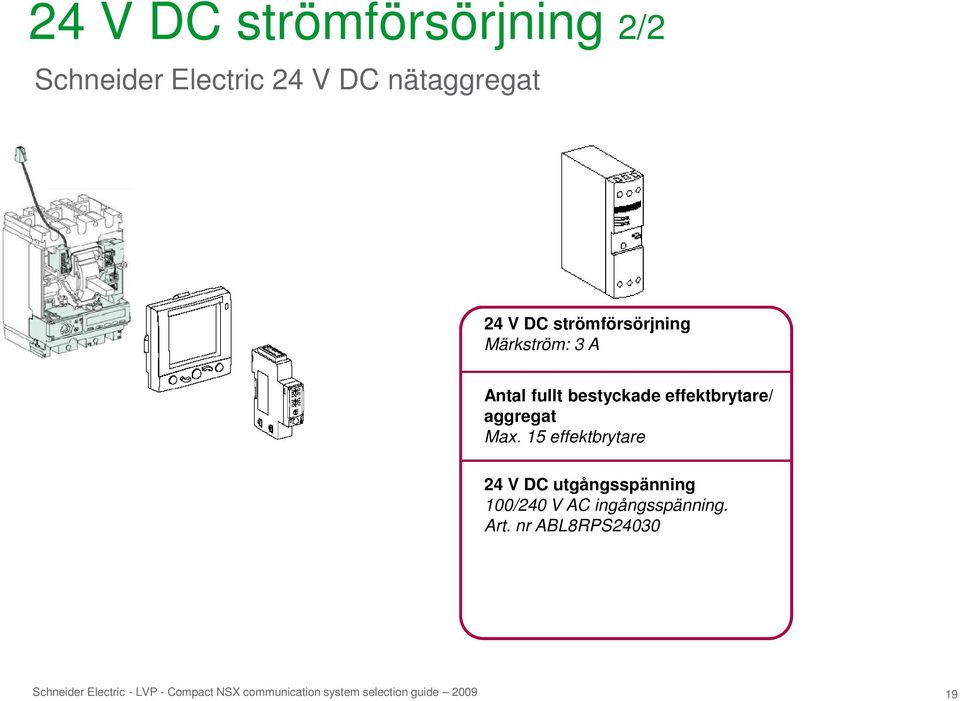

19 24 V DC strömförsörjning 2/2 Schneider Electric 24 V DC nätaggregat 24 V DC strömförsörjning Märkström: 3 A Antal fullt bestyckade effektbrytare/ aggregat Max. 15 effektbrytare 24 V DC utgångsspänning 100/240 V AC ingångsspänning. Art. nr ABL8RPS

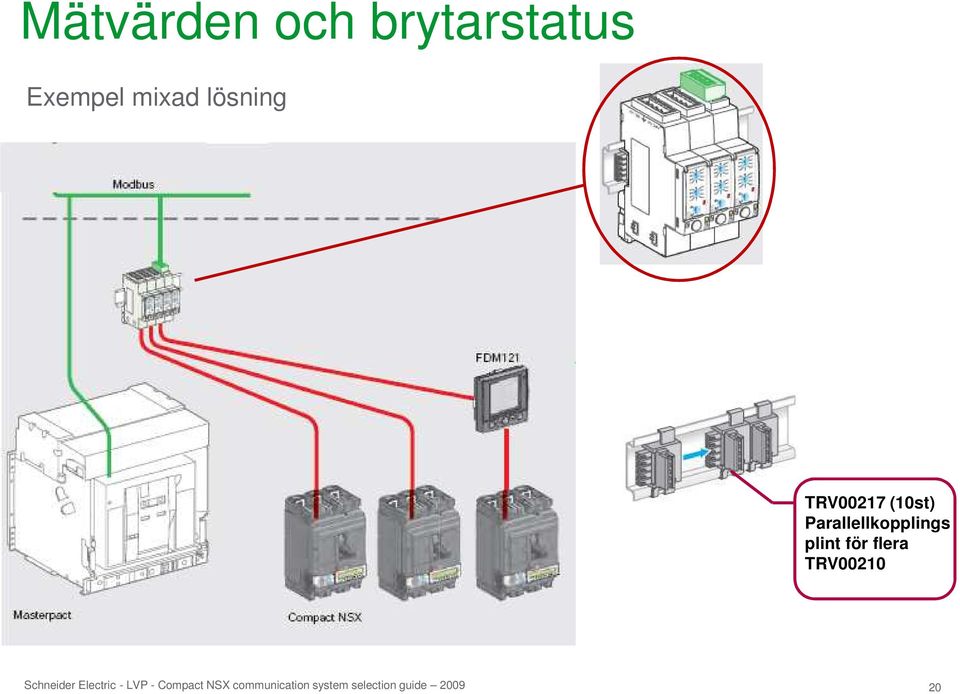

20 Mätvärden och brytarstatus Exempel mixad lösning TRV00217 (10st) Parallellkopplings plint för flera 20
