1 Safety Management System Användarhandbok çconsilium

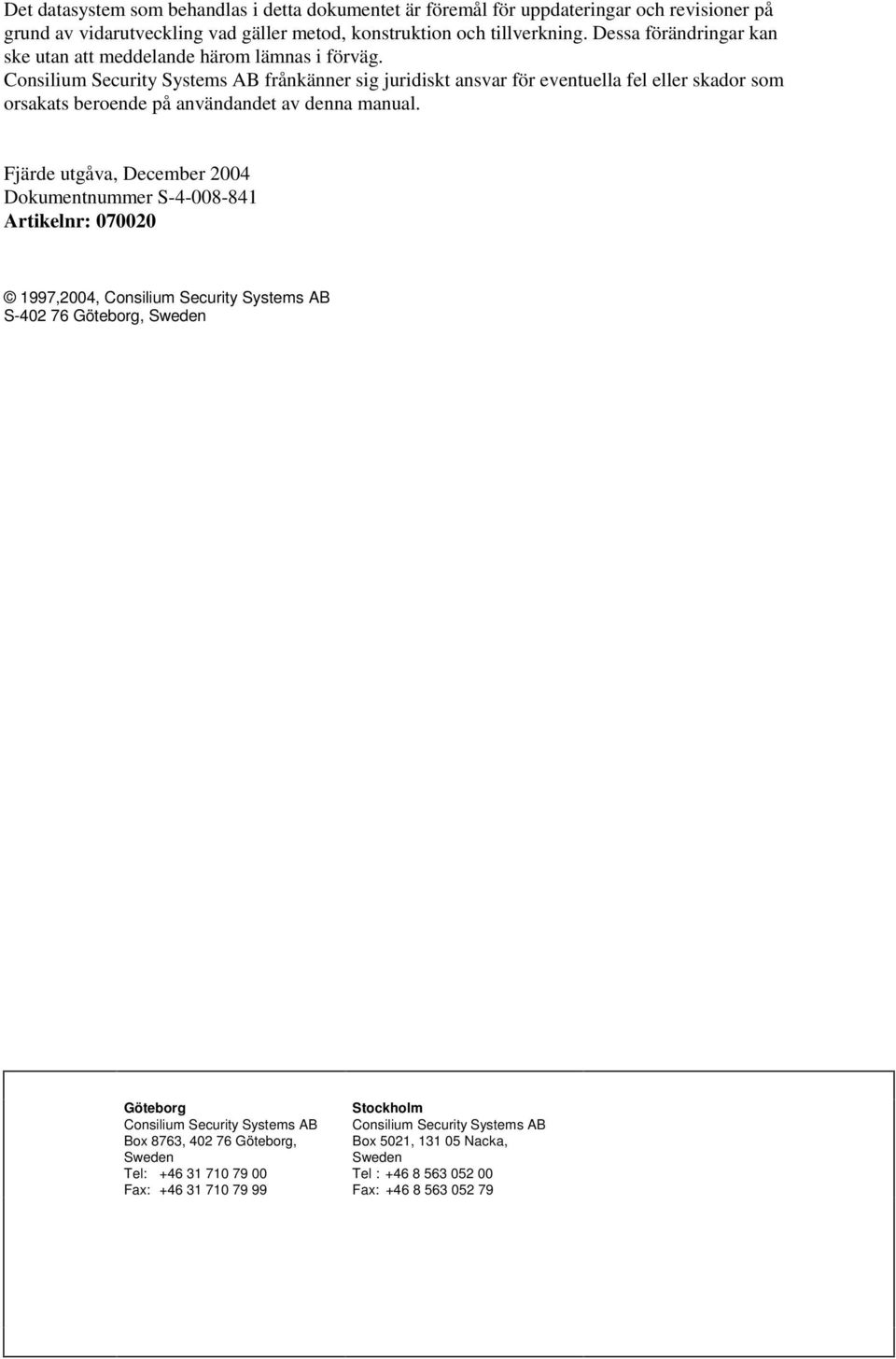

2 Det datasystem som behandlas i detta dokumentet är föremål för uppdateringar och revisioner på grund av vidarutveckling vad gäller metod, konstruktion och tillverkning. Dessa förändringar kan ske utan att meddelande härom lämnas i förväg. Consilium Security Systems AB frånkänner sig juridiskt ansvar för eventuella fel eller skador som orsakats beroende på användandet av denna manual. Fjärde utgåva, December 2004 Dokumentnummer S Artikelnr: ,2004, Consilium Security Systems AB S Göteborg, Sweden Göteborg Consilium Security Systems AB Box 8763, Göteborg, Sweden Tel: Fax: Stockholm Consilium Security Systems AB Box 5021, Nacka, Sweden Tel : Fax:

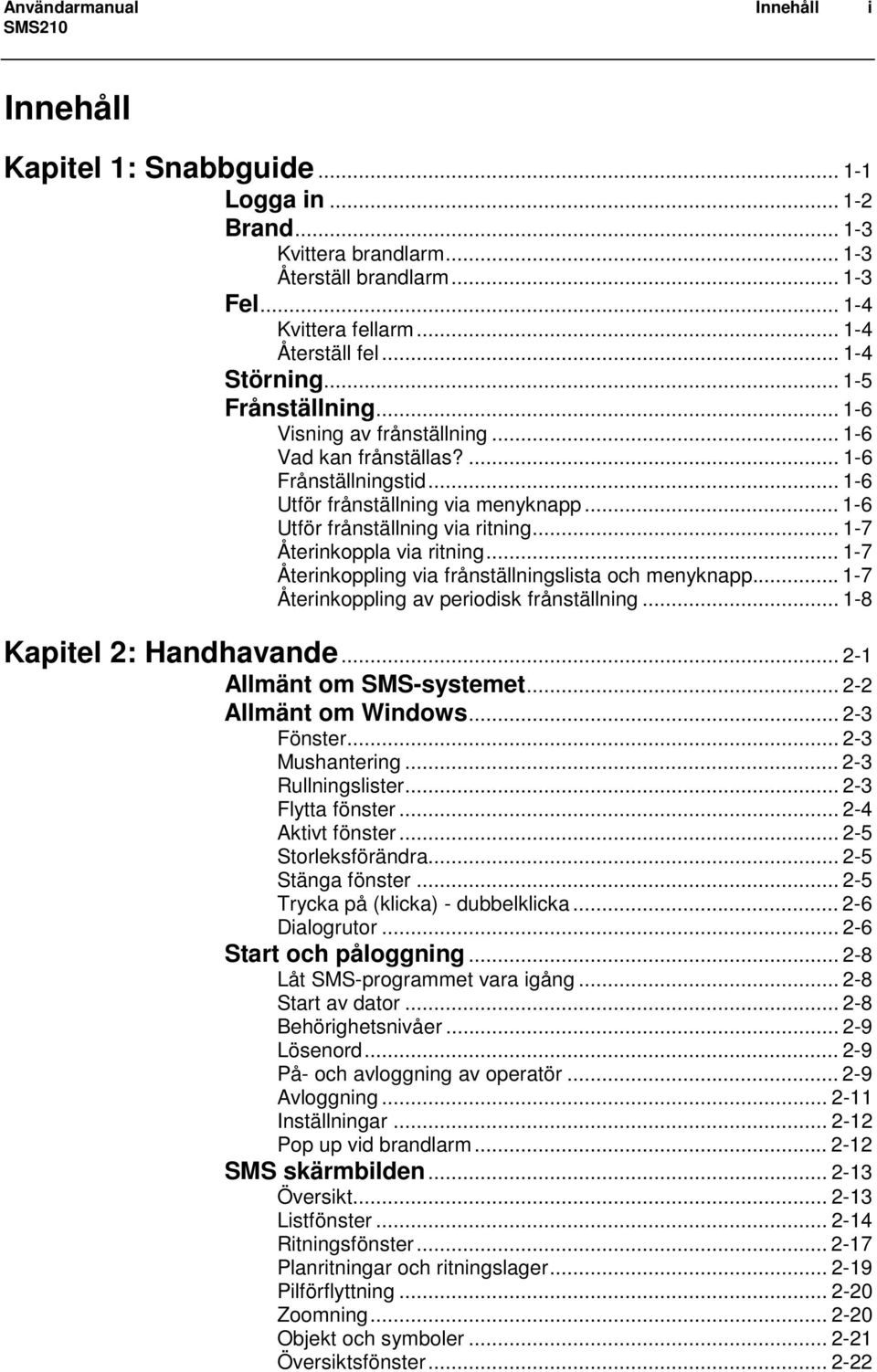

3 Användarmanual Innehåll i Innehåll Kapitel 1: Snabbguide Logga in Brand Kvittera brandlarm Återställ brandlarm Fel Kvittera fellarm Återställ fel Störning Frånställning Visning av frånställning Vad kan frånställas? Frånställningstid Utför frånställning via menyknapp Utför frånställning via ritning Återinkoppla via ritning Återinkoppling via frånställningslista och menyknapp Återinkoppling av periodisk frånställning Kapitel 2: Handhavande Allmänt om SMS-systemet Allmänt om Windows Fönster Mushantering Rullningslister Flytta fönster Aktivt fönster Storleksförändra Stänga fönster Trycka på (klicka) - dubbelklicka Dialogrutor Start och påloggning Låt SMS-programmet vara igång Start av dator Behörighetsnivåer Lösenord På- och avloggning av operatör Avloggning Inställningar Pop up vid brandlarm SMS skärmbilden Översikt Listfönster Ritningsfönster Planritningar och ritningslager Pilförflyttning Zoomning Objekt och symboler Översiktsfönster

4 Användarmanual Innehåll ii Knapprad Återgå Färgmarkering för larm och frånställning Färger i ritningsfönstret Loggningslistor Utskrift Kommunikationsstatus Larmsändare Statusrad Kapitel 3: Brand Brandlarm - första larmet Röd pil i översiktsfönstret Brandlarmslistan Utskrift av ritning Logglista Knapparna för Kvittera och Återställ tänds Kvittering av larm Återställning av larm Kontroll av larmvillkor Flera brandlarm samtidigt Larmindikering Ritningsfönstret Hur du flyttar mellan olika ritningar Brandlarmslistan Översiktsfönstret Nya larm på samma ritning Kvittering av flera larm Återställning vid flera larm Översiktsfönstret ger översikt över inkommande larm Om branden sprider sig Kapitel 4: Fellarm Visning av fellarm Gula pilar i översiktsfönstret Fellarmslistan Var finns felet? Logglista Knapparna för Kvittera och Återställ tänds vid fellarm Kvittering av fellarm Att kvittera flera fel Återställning av fellarm Kapitel 5: Störning Visning av störningar Störningslistan Var finns störningen?

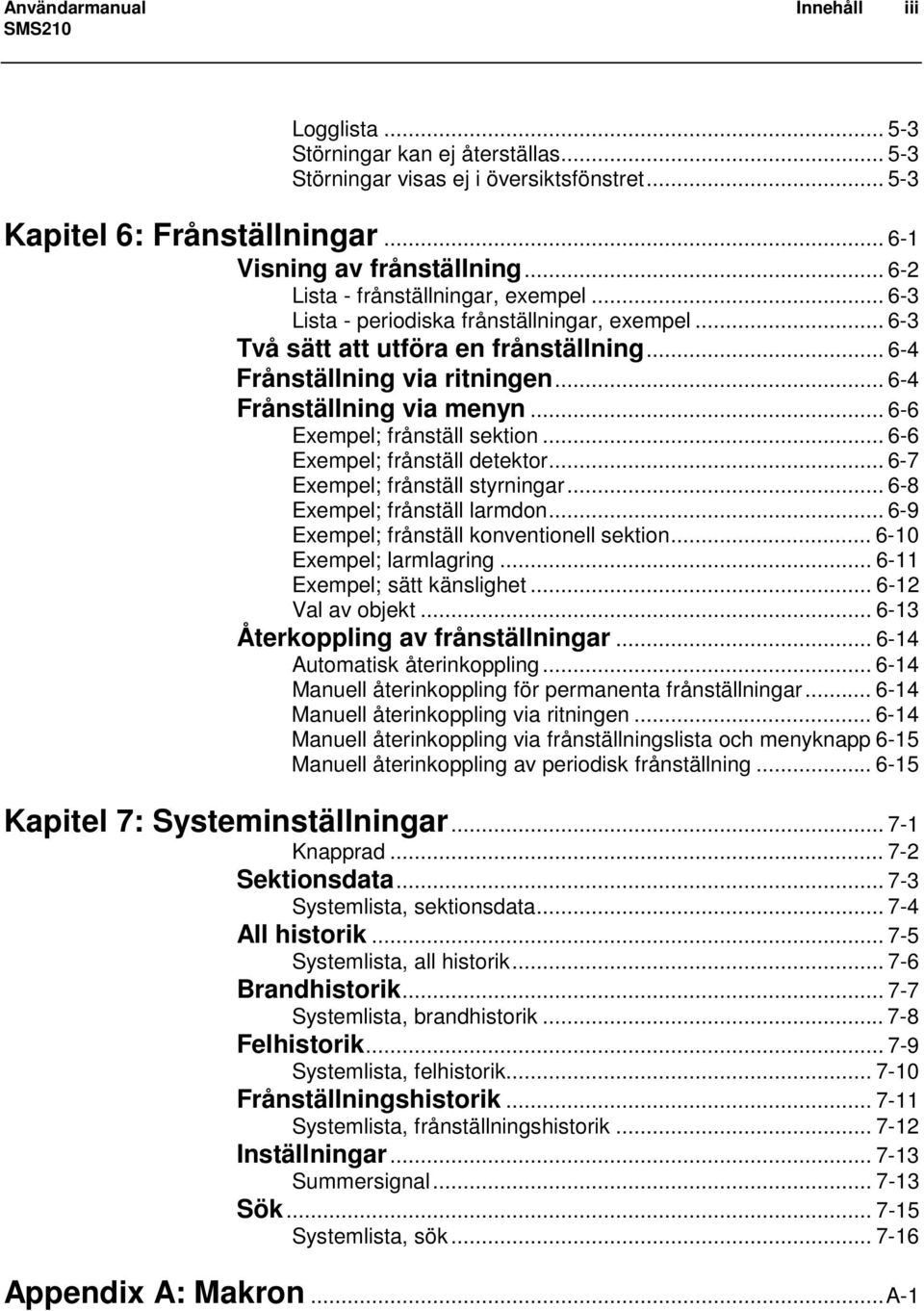

5 Användarmanual Innehåll iii Logglista Störningar kan ej återställas Störningar visas ej i översiktsfönstret Kapitel 6: Frånställningar Visning av frånställning Lista - frånställningar, exempel Lista - periodiska frånställningar, exempel Två sätt att utföra en frånställning Frånställning via ritningen Frånställning via menyn Exempel; frånställ sektion Exempel; frånställ detektor Exempel; frånställ styrningar Exempel; frånställ larmdon Exempel; frånställ konventionell sektion Exempel; larmlagring Exempel; sätt känslighet Val av objekt Återkoppling av frånställningar Automatisk återinkoppling Manuell återinkoppling för permanenta frånställningar Manuell återinkoppling via ritningen Manuell återinkoppling via frånställningslista och menyknapp 6-15 Manuell återinkoppling av periodisk frånställning Kapitel 7: Systeminställningar Knapprad Sektionsdata Systemlista, sektionsdata All historik Systemlista, all historik Brandhistorik Systemlista, brandhistorik Felhistorik Systemlista, felhistorik Frånställningshistorik Systemlista, frånställningshistorik Inställningar Summersignal Sök Systemlista, sök Appendix A: Makron...A-1

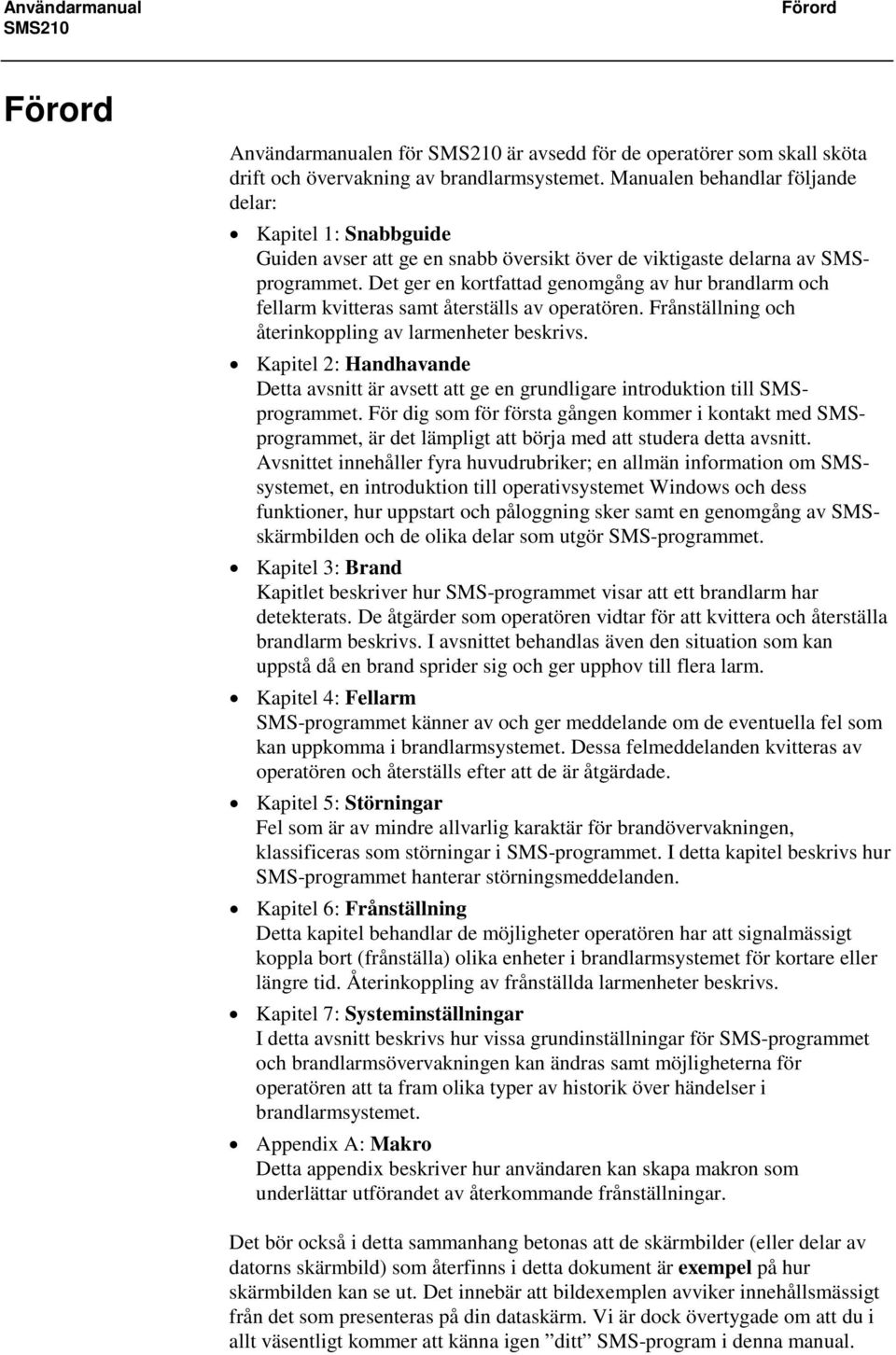

6 Användarmanual Förord Förord Användarmanualen för är avsedd för de operatörer som skall sköta drift och övervakning av brandlarmsystemet. Manualen behandlar följande delar: Kapitel 1: Snabbguide Guiden avser att ge en snabb översikt över de viktigaste delarna av SMSprogrammet. Det ger en kortfattad genomgång av hur brandlarm och fellarm kvitteras samt återställs av operatören. Frånställning och återinkoppling av larmenheter beskrivs. Kapitel 2: Handhavande Detta avsnitt är avsett att ge en grundligare introduktion till SMSprogrammet. För dig som för första gången kommer i kontakt med SMSprogrammet, är det lämpligt att börja med att studera detta avsnitt. Avsnittet innehåller fyra huvudrubriker; en allmän information om SMSsystemet, en introduktion till operativsystemet Windows och dess funktioner, hur uppstart och påloggning sker samt en genomgång av SMSskärmbilden och de olika delar som utgör SMS-programmet. Kapitel 3: Brand Kapitlet beskriver hur SMS-programmet visar att ett brandlarm har detekterats. De åtgärder som operatören vidtar för att kvittera och återställa brandlarm beskrivs. I avsnittet behandlas även den situation som kan uppstå då en brand sprider sig och ger upphov till flera larm. Kapitel 4: Fellarm SMS-programmet känner av och ger meddelande om de eventuella fel som kan uppkomma i brandlarmsystemet. Dessa felmeddelanden kvitteras av operatören och återställs efter att de är åtgärdade. Kapitel 5: Störningar Fel som är av mindre allvarlig karaktär för brandövervakningen, klassificeras som störningar i SMS-programmet. I detta kapitel beskrivs hur SMS-programmet hanterar störningsmeddelanden. Kapitel 6: Frånställning Detta kapitel behandlar de möjligheter operatören har att signalmässigt koppla bort (frånställa) olika enheter i brandlarmsystemet för kortare eller längre tid. Återinkoppling av frånställda larmenheter beskrivs. Kapitel 7: Systeminställningar I detta avsnitt beskrivs hur vissa grundinställningar för SMS-programmet och brandlarmsövervakningen kan ändras samt möjligheterna för operatören att ta fram olika typer av historik över händelser i brandlarmsystemet. Appendix A: Makro Detta appendix beskriver hur användaren kan skapa makron som underlättar utförandet av återkommande frånställningar. Det bör också i detta sammanhang betonas att de skärmbilder (eller delar av datorns skärmbild) som återfinns i detta dokument är exempel på hur skärmbilden kan se ut. Det innebär att bildexemplen avviker innehållsmässigt från det som presenteras på din dataskärm. Vi är dock övertygade om att du i allt väsentligt kommer att känna igen ditt SMS-program i denna manual.

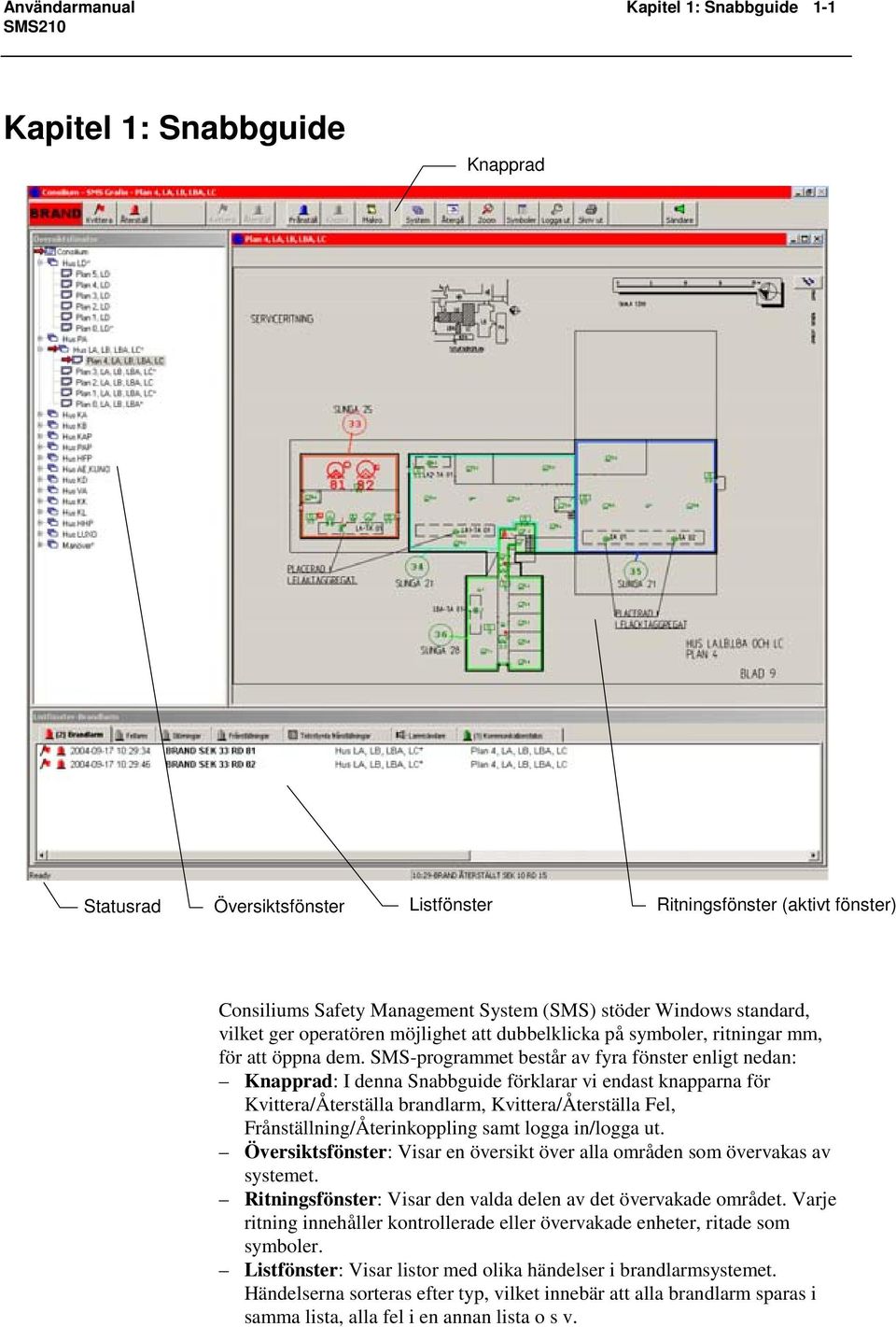

7 Användarmanual Kapitel 1: Snabbguide 1-1 Kapitel 1: Snabbguide Knapprad Statusrad Översiktsfönster Listfönster Ritningsfönster (aktivt fönster) Consiliums Safety Management System (SMS) stöder Windows standard, vilket ger operatören möjlighet att dubbelklicka på symboler, ritningar mm, för att öppna dem. SMS-programmet består av fyra fönster enligt nedan: Knapprad: I denna Snabbguide förklarar vi endast knapparna för Kvittera/Återställa brandlarm, Kvittera/Återställa Fel, Frånställning/Återinkoppling samt logga in/logga ut. Översiktsfönster: Visar en översikt över alla områden som övervakas av systemet. Ritningsfönster: Visar den valda delen av det övervakade området. Varje ritning innehåller kontrollerade eller övervakade enheter, ritade som symboler. Listfönster: Visar listor med olika händelser i brandlarmsystemet. Händelserna sorteras efter typ, vilket innebär att alla brandlarm sparas i samma lista, alla fel i en annan lista o s v.

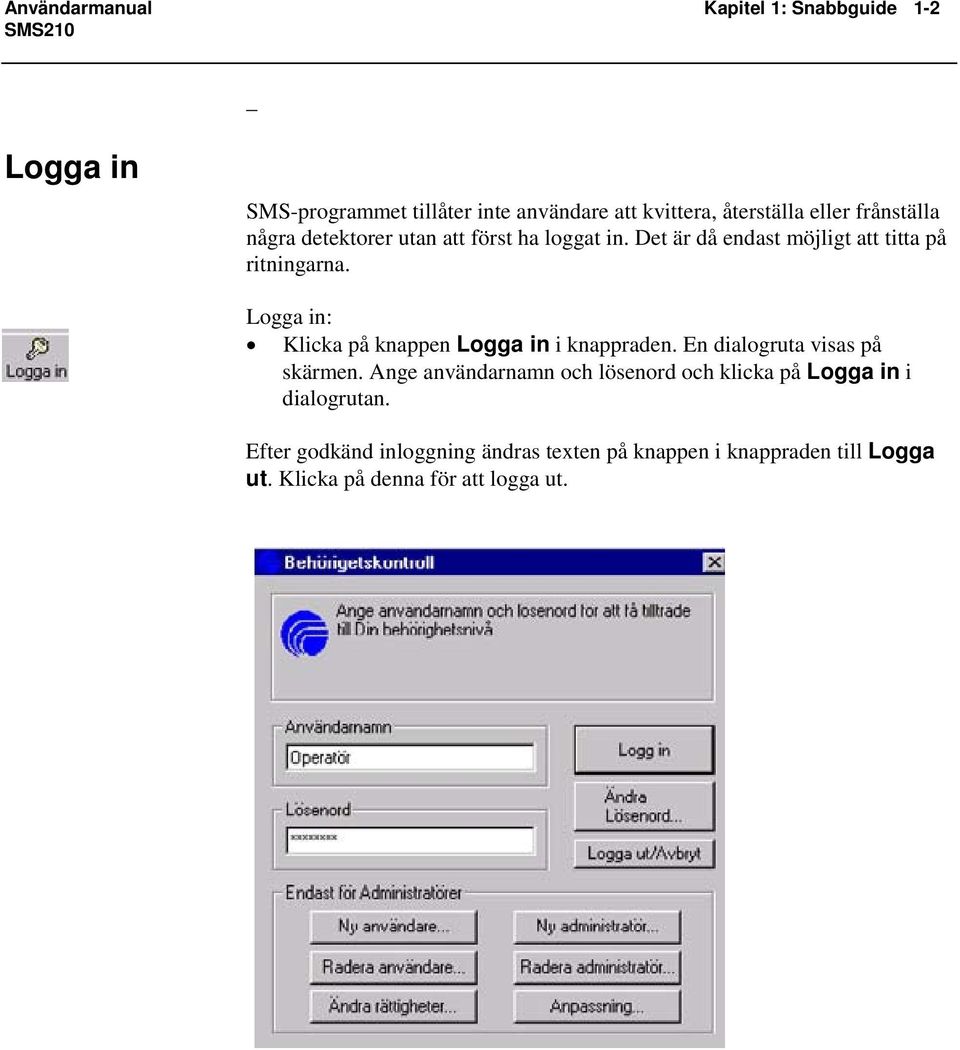

8 Användarmanual Kapitel 1: Snabbguide 1-2 Logga in SMS-programmet tillåter inte användare att kvittera, återställa eller frånställa några detektorer utan att först ha loggat in. Det är då endast möjligt att titta på ritningarna. Logga in: Klicka på knappen Logga in i knappraden. En dialogruta visas på skärmen. Ange användarnamn och lösenord och klicka på Logga in i dialogrutan. Efter godkänd inloggning ändras texten på knappen i knappraden till Logga ut. Klicka på denna för att logga ut.

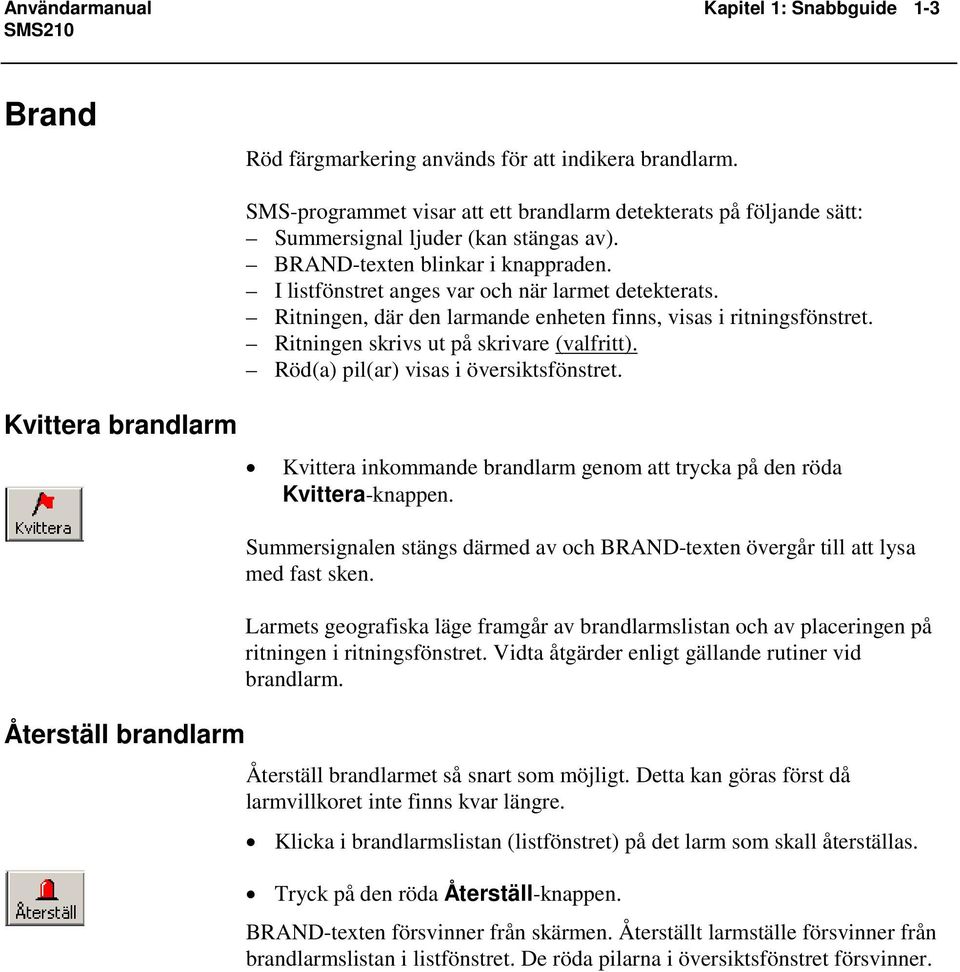

9 Användarmanual Kapitel 1: Snabbguide 1-3 Brand Röd färgmarkering används för att indikera brandlarm. SMS-programmet visar att ett brandlarm detekterats på följande sätt: Summersignal ljuder (kan stängas av). BRAND-texten blinkar i knappraden. I listfönstret anges var och när larmet detekterats. Ritningen, där den larmande enheten finns, visas i ritningsfönstret. Ritningen skrivs ut på skrivare (valfritt). Röd(a) pil(ar) visas i översiktsfönstret. Kvittera brandlarm Kvittera inkommande brandlarm genom att trycka på den röda Kvittera-knappen. Återställ brandlarm Summersignalen stängs därmed av och BRAND-texten övergår till att lysa med fast sken. Larmets geografiska läge framgår av brandlarmslistan och av placeringen på ritningen i ritningsfönstret. Vidta åtgärder enligt gällande rutiner vid brandlarm. Återställ brandlarmet så snart som möjligt. Detta kan göras först då larmvillkoret inte finns kvar längre. Klicka i brandlarmslistan (listfönstret) på det larm som skall återställas. Tryck på den röda Återställ-knappen. BRAND-texten försvinner från skärmen. Återställt larmställe försvinner från brandlarmslistan i listfönstret. De röda pilarna i översiktsfönstret försvinner.

10 Användarmanual Kapitel 1: Snabbguide 1-4 Fel Gul färgmarkering används för att indikera fellarm. När ett fel detekterats av SMS-programmet visas detta enligt följande: FEL-texten blinkar i knappraden. I listfönstret anges var felet finns. Gul(a) pil(ar) visas i översiktsfönstret. Kvittera fellarm Klicka i fellarmslistan (listfönstret) på det fellarm som skall kvitteras. Tryck på den gula Kvittera-knappen för att kvittera fellarmet. FEL-texten övergår till att lysa med fast sken. Typ av fel och var felet är beläget framgår av fellistan samt av motsvarande ritning i ritningsfönstret. Vidta de åtgärder som är relevanta med avseende på felets karaktär. Observera att brandlarm har högre prioritet än fellarm. Finns det ett eller flera brandlarm i systemet visas dessa först. Återställ fel Återställ fel så snart som möjligt. Detta kan göras först då felvillkoret inte längre finns kvar. Klicka i fellarmslistan (listfönstret) på det fellarm som skall återställas. Tryck på den gula Återställ-knappen. Återställt fel försvinner från fellistan i listfönstret. De gula pilarna i översiktsfönstret försvinner.

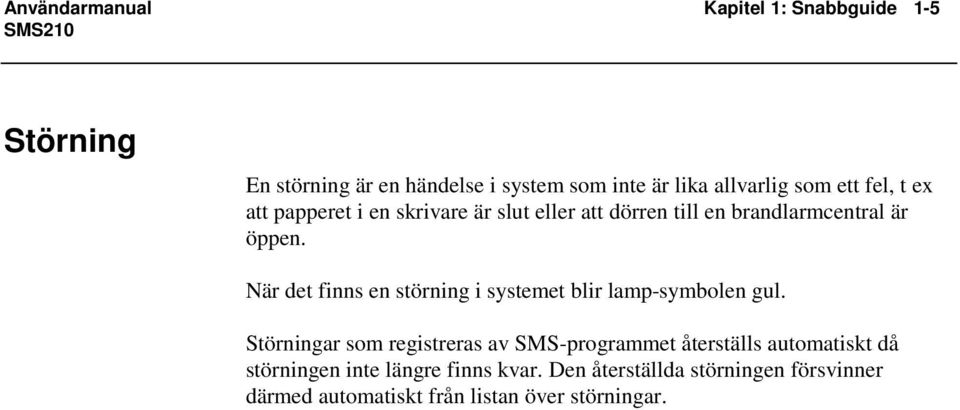

11 Användarmanual Kapitel 1: Snabbguide 1-5 Störning En störning är en händelse i system som inte är lika allvarlig som ett fel, t ex att papperet i en skrivare är slut eller att dörren till en brandlarmcentral är öppen. När det finns en störning i systemet blir lamp-symbolen gul. Störningar som registreras av SMS-programmet återställs automatiskt då störningen inte längre finns kvar. Den återställda störningen försvinner därmed automatiskt från listan över störningar.

12 Användarmanual Kapitel 1: Snabbguide 1-6 Frånställning Blå färgmarkering används för alla frånställningar (inklusive periodiska frånställningar). Visning av frånställning Vad kan frånställas? Frånställda enheter genererar ej larm. Denna funktion är användbar vid tillfällen då ett område kommer att utsättas för hög temperatur eller hög röknivå, t ex vid tillfälliga svetsarbeten. Frånställningar markeras på skärmen enligt följande: Frånställningarna listas i listfönstret, separat lista för periodiska frånställningar. Frånställda objekt markeras med blå symbol i ritningsfönstret. Blå(a) pil(ar) visas i översiktsfönstret. Följande enheter kan frånställas: Enskild detektor (ex detektor 27 i sektion 3). Sekvens av detektorer (ex detektorerna 3 t o m 15 i sektion 4). Enskild detektor av viss typ (ex rökdetektor 13 i sektion 1). Sekvens av detektorer av viss typ (ex rökdetektorerna 2 t o m 6 i sektion 1). Hel sektion. Alla styrningar för en central eller en viss grupp i en central. Viss kategori av styrningar för central eller grupp. Frånställningstid Frånställningstiden väljs enligt tre olika alternativ: Tills vidare från och med nu och framåt i tiden. Till viss tid från och med nu och till angiven sluttid. Periodisk angivet tidsintervall för utvalda veckodagar. Utför frånställning via menyknapp Utför frånställningen enligt följande: Tryck på Frånställ-knappen. En dialogruta visas. Välj först vad som skall frånställas; larmdon, styrningar, larmlagring, detektor, sektion eller gammal sektion genom att trycka på motsvarande flik. Välj tid och lokalisering. Välj i förekommande fall sektion/adress/detektortyp/kategori. Tryck på Verkställ-knappen i dialogrutan om du vill frånställa flera objekt. Tryck på OK-knappen för att verkställa frånställningen och stänga dialogrutan.

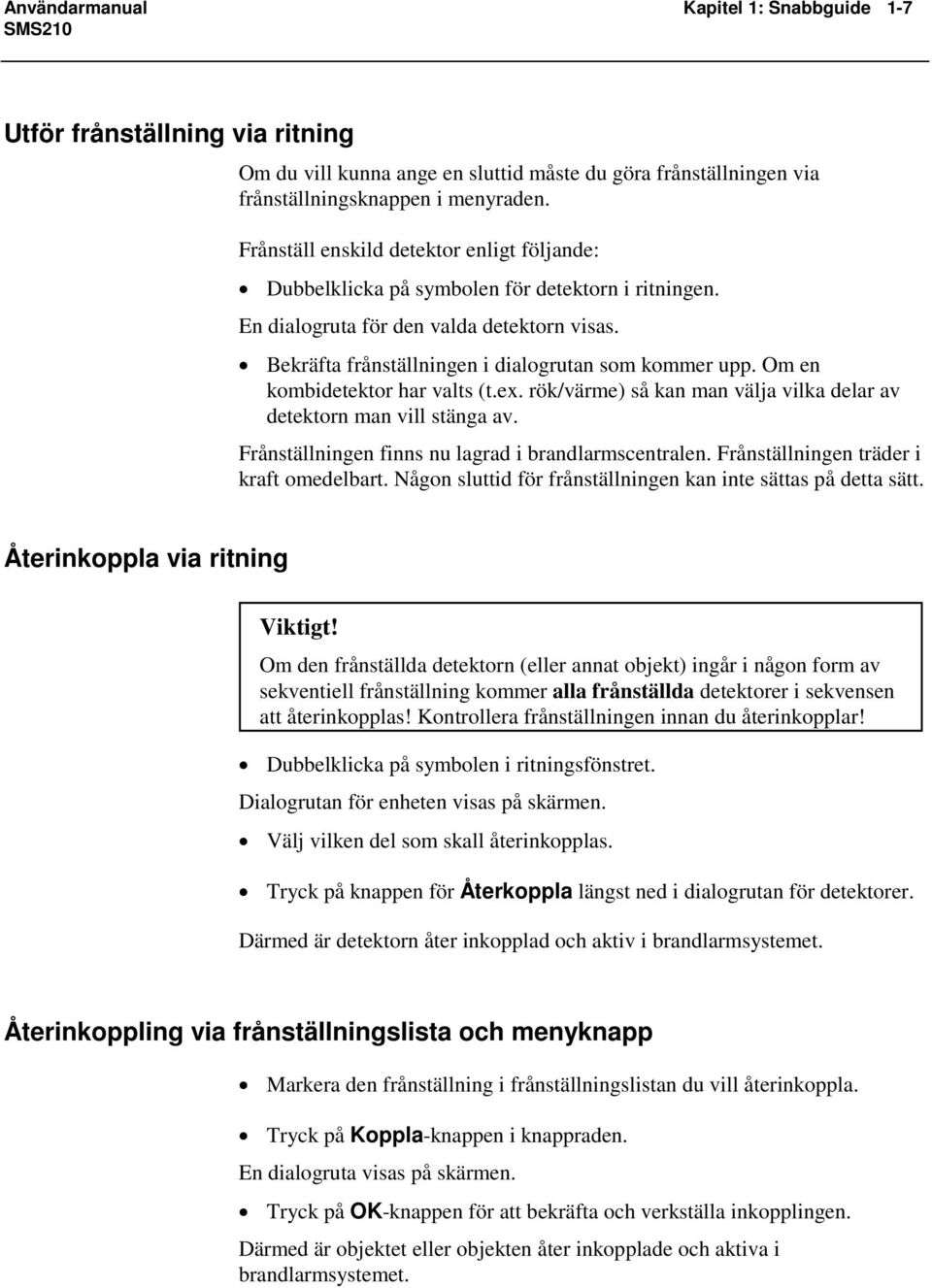

13 Användarmanual Kapitel 1: Snabbguide 1-7 Utför frånställning via ritning Om du vill kunna ange en sluttid måste du göra frånställningen via frånställningsknappen i menyraden. Frånställ enskild detektor enligt följande: Dubbelklicka på symbolen för detektorn i ritningen. En dialogruta för den valda detektorn visas. Bekräfta frånställningen i dialogrutan som kommer upp. Om en kombidetektor har valts (t.ex. rök/värme) så kan man välja vilka delar av detektorn man vill stänga av. Frånställningen finns nu lagrad i brandlarmscentralen. Frånställningen träder i kraft omedelbart. Någon sluttid för frånställningen kan inte sättas på detta sätt. Återinkoppla via ritning Viktigt! Om den frånställda detektorn (eller annat objekt) ingår i någon form av sekventiell frånställning kommer alla frånställda detektorer i sekvensen att återinkopplas! Kontrollera frånställningen innan du återinkopplar! Dubbelklicka på symbolen i ritningsfönstret. Dialogrutan för enheten visas på skärmen. Välj vilken del som skall återinkopplas. Tryck på knappen för Återkoppla längst ned i dialogrutan för detektorer. Därmed är detektorn åter inkopplad och aktiv i brandlarmsystemet. Återinkoppling via frånställningslista och menyknapp Markera den frånställning i frånställningslistan du vill återinkoppla. Tryck på Koppla-knappen i knappraden. En dialogruta visas på skärmen. Tryck på OK-knappen för att bekräfta och verkställa inkopplingen. Därmed är objektet eller objekten åter inkopplade och aktiva i brandlarmsystemet.

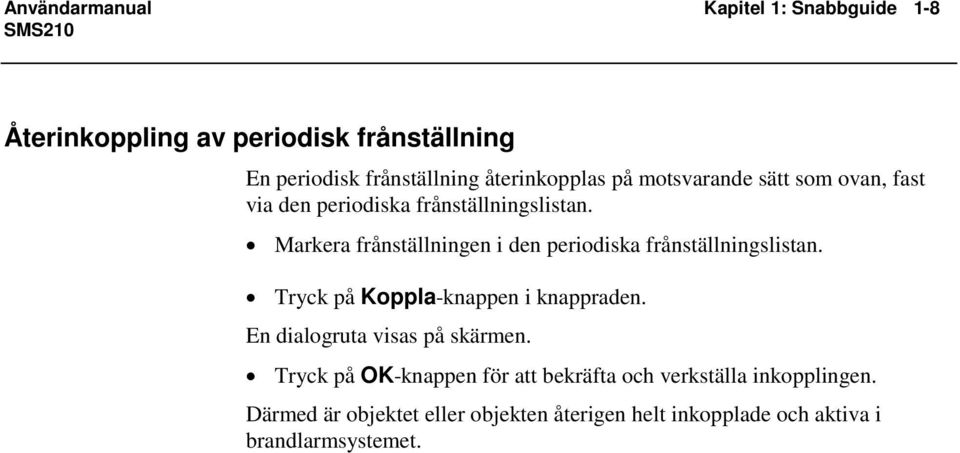

14 Användarmanual Kapitel 1: Snabbguide 1-8 Återinkoppling av periodisk frånställning En periodisk frånställning återinkopplas på motsvarande sätt som ovan, fast via den periodiska frånställningslistan. Markera frånställningen i den periodiska frånställningslistan. Tryck på Koppla-knappen i knappraden. En dialogruta visas på skärmen. Tryck på OK-knappen för att bekräfta och verkställa inkopplingen. Därmed är objektet eller objekten återigen helt inkopplade och aktiva i brandlarmsystemet.

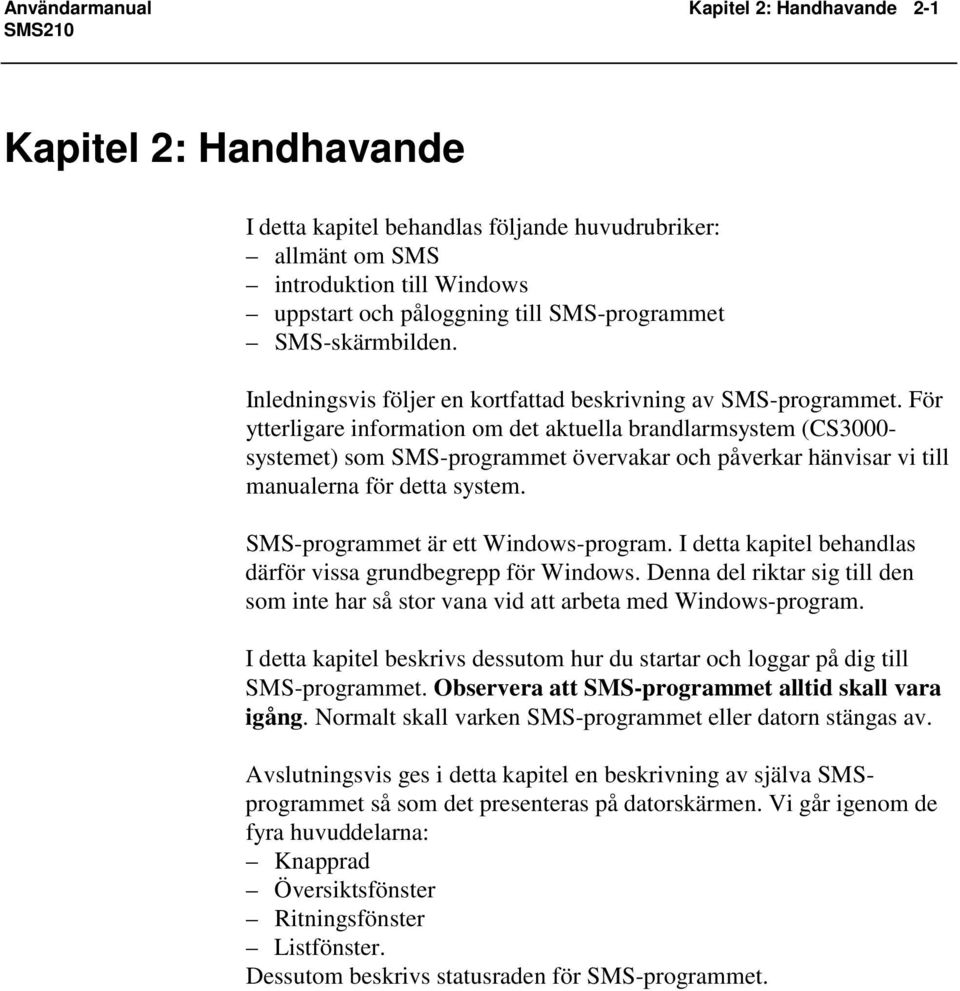

15 Användarmanual Kapitel 2: Handhavande 2-1 Kapitel 2: Handhavande I detta kapitel behandlas följande huvudrubriker: allmänt om SMS introduktion till Windows uppstart och påloggning till SMS-programmet SMS-skärmbilden. Inledningsvis följer en kortfattad beskrivning av SMS-programmet. För ytterligare information om det aktuella brandlarmsystem (CS3000- systemet) som SMS-programmet övervakar och påverkar hänvisar vi till manualerna för detta system. SMS-programmet är ett Windows-program. I detta kapitel behandlas därför vissa grundbegrepp för Windows. Denna del riktar sig till den som inte har så stor vana vid att arbeta med Windows-program. I detta kapitel beskrivs dessutom hur du startar och loggar på dig till SMS-programmet. Observera att SMS-programmet alltid skall vara igång. Normalt skall varken SMS-programmet eller datorn stängas av. Avslutningsvis ges i detta kapitel en beskrivning av själva SMSprogrammet så som det presenteras på datorskärmen. Vi går igenom de fyra huvuddelarna: Knapprad Översiktsfönster Ritningsfönster Listfönster. Dessutom beskrivs statusraden för SMS-programmet.

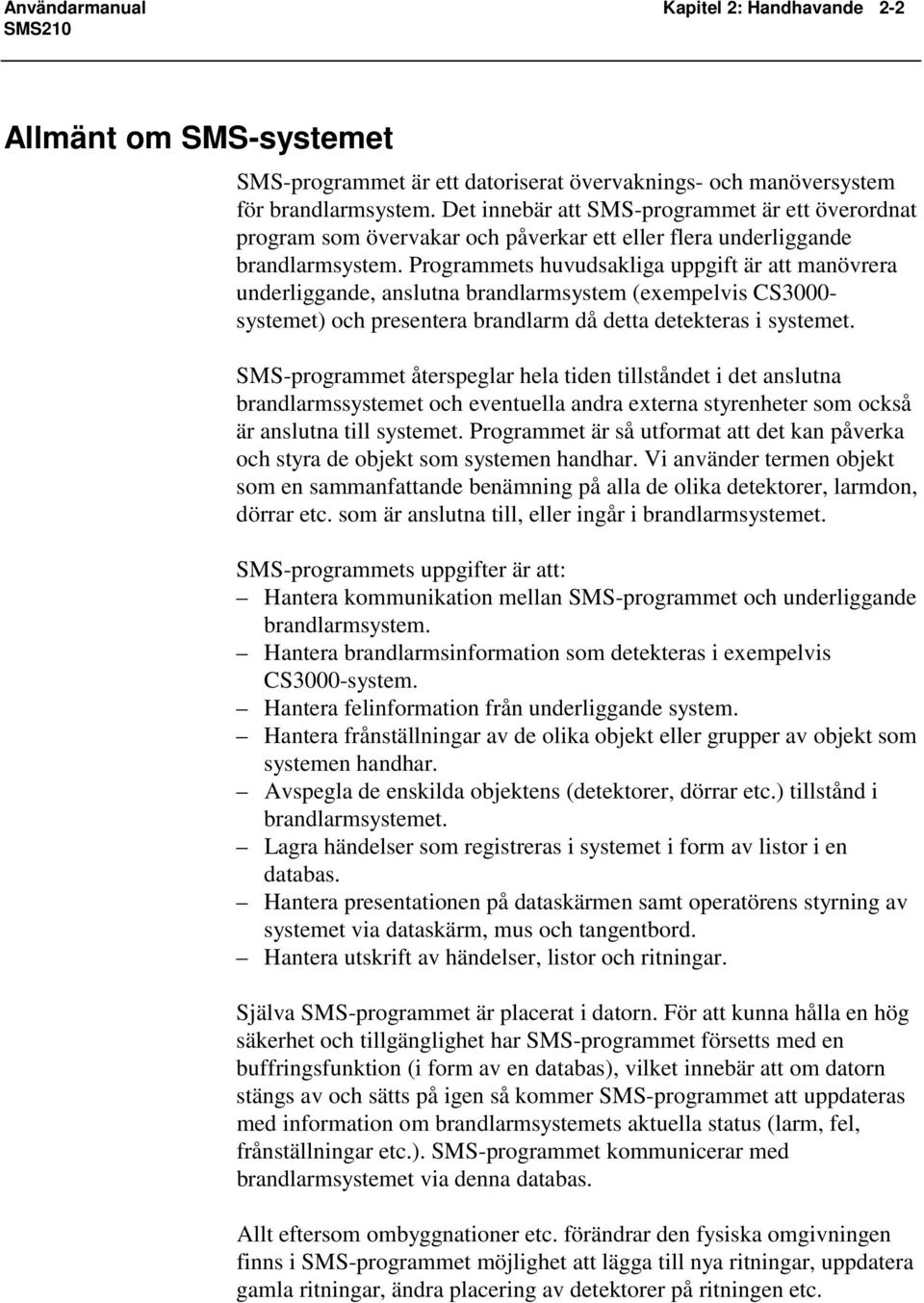

16 Användarmanual Kapitel 2: Handhavande 2-2 Allmänt om SMS-systemet SMS-programmet är ett datoriserat övervaknings- och manöversystem för brandlarmsystem. Det innebär att SMS-programmet är ett överordnat program som övervakar och påverkar ett eller flera underliggande brandlarmsystem. Programmets huvudsakliga uppgift är att manövrera underliggande, anslutna brandlarmsystem (exempelvis CS3000- systemet) och presentera brandlarm då detta detekteras i systemet. SMS-programmet återspeglar hela tiden tillståndet i det anslutna brandlarmssystemet och eventuella andra externa styrenheter som också är anslutna till systemet. Programmet är så utformat att det kan påverka och styra de objekt som systemen handhar. Vi använder termen objekt som en sammanfattande benämning på alla de olika detektorer, larmdon, dörrar etc. som är anslutna till, eller ingår i brandlarmsystemet. SMS-programmets uppgifter är att: Hantera kommunikation mellan SMS-programmet och underliggande brandlarmsystem. Hantera brandlarmsinformation som detekteras i exempelvis CS3000-system. Hantera felinformation från underliggande system. Hantera frånställningar av de olika objekt eller grupper av objekt som systemen handhar. Avspegla de enskilda objektens (detektorer, dörrar etc.) tillstånd i brandlarmsystemet. Lagra händelser som registreras i systemet i form av listor i en databas. Hantera presentationen på dataskärmen samt operatörens styrning av systemet via dataskärm, mus och tangentbord. Hantera utskrift av händelser, listor och ritningar. Själva SMS-programmet är placerat i datorn. För att kunna hålla en hög säkerhet och tillgänglighet har SMS-programmet försetts med en buffringsfunktion (i form av en databas), vilket innebär att om datorn stängs av och sätts på igen så kommer SMS-programmet att uppdateras med information om brandlarmsystemets aktuella status (larm, fel, frånställningar etc.). SMS-programmet kommunicerar med brandlarmsystemet via denna databas. Allt eftersom ombyggnationer etc. förändrar den fysiska omgivningen finns i SMS-programmet möjlighet att lägga till nya ritningar, uppdatera gamla ritningar, ändra placering av detektorer på ritningen etc.

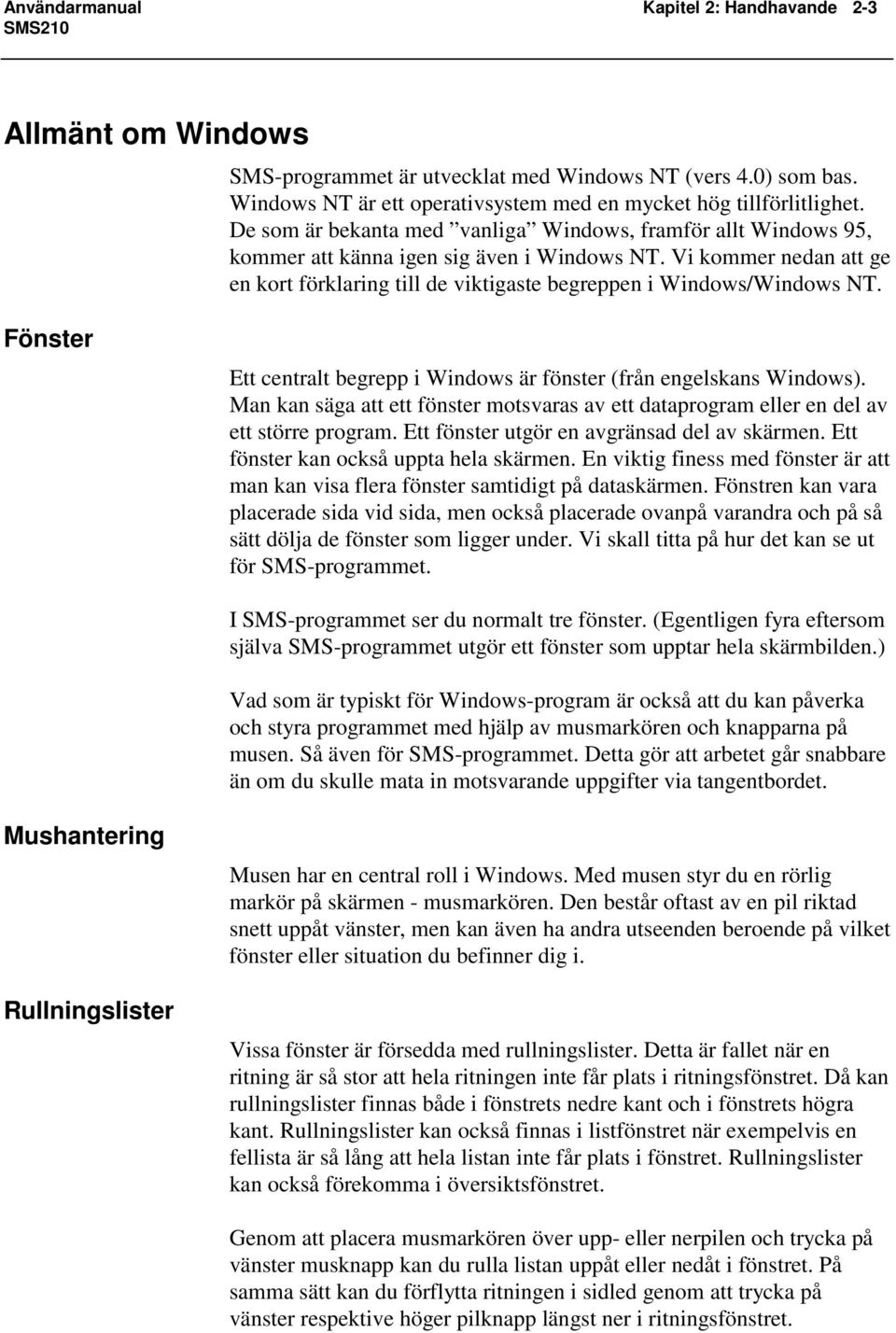

17 Användarmanual Kapitel 2: Handhavande 2-3 Allmänt om Windows SMS-programmet är utvecklat med Windows NT (vers 4.0) som bas. Windows NT är ett operativsystem med en mycket hög tillförlitlighet. De som är bekanta med vanliga Windows, framför allt Windows 95, kommer att känna igen sig även i Windows NT. Vi kommer nedan att ge en kort förklaring till de viktigaste begreppen i Windows/Windows NT. Fönster Ett centralt begrepp i Windows är fönster (från engelskans Windows). Man kan säga att ett fönster motsvaras av ett dataprogram eller en del av ett större program. Ett fönster utgör en avgränsad del av skärmen. Ett fönster kan också uppta hela skärmen. En viktig finess med fönster är att man kan visa flera fönster samtidigt på dataskärmen. Fönstren kan vara placerade sida vid sida, men också placerade ovanpå varandra och på så sätt dölja de fönster som ligger under. Vi skall titta på hur det kan se ut för SMS-programmet. I SMS-programmet ser du normalt tre fönster. (Egentligen fyra eftersom själva SMS-programmet utgör ett fönster som upptar hela skärmbilden.) Vad som är typiskt för Windows-program är också att du kan påverka och styra programmet med hjälp av musmarkören och knapparna på musen. Så även för SMS-programmet. Detta gör att arbetet går snabbare än om du skulle mata in motsvarande uppgifter via tangentbordet. Mushantering Rullningslister Musen har en central roll i Windows. Med musen styr du en rörlig markör på skärmen - musmarkören. Den består oftast av en pil riktad snett uppåt vänster, men kan även ha andra utseenden beroende på vilket fönster eller situation du befinner dig i. Vissa fönster är försedda med rullningslister. Detta är fallet när en ritning är så stor att hela ritningen inte får plats i ritningsfönstret. Då kan rullningslister finnas både i fönstrets nedre kant och i fönstrets högra kant. Rullningslister kan också finnas i listfönstret när exempelvis en fellista är så lång att hela listan inte får plats i fönstret. Rullningslister kan också förekomma i översiktsfönstret. Genom att placera musmarkören över upp- eller nerpilen och trycka på vänster musknapp kan du rulla listan uppåt eller nedåt i fönstret. På samma sätt kan du förflytta ritningen i sidled genom att trycka på vänster respektive höger pilknapp längst ner i ritningsfönstret.

18 Användarmanual Kapitel 2: Handhavande 2-4 Indikator Namnlist Knapprad Statusrad Översiktsfönster Listfönster Ritningsfönster (aktivt fönster) Rullningslist Flytta fönster Du kan flytta ett fönster och placera det på ett annat ställe på skärmen. För att flytta ett fönster gör du på följande sätt: Placera musmarkören över den s k namnlisten längst upp i fönstret (se föregående bild). Tryck på vänster musknapp och håll den intryckt. Musmarkörens utseende ändras. Dra musen med knappen intryckt tills fönstret är placerat på det ställe du önskar. Släpp musknappen. Fönstret har placerats och ligger kvar på det ställe du valt.

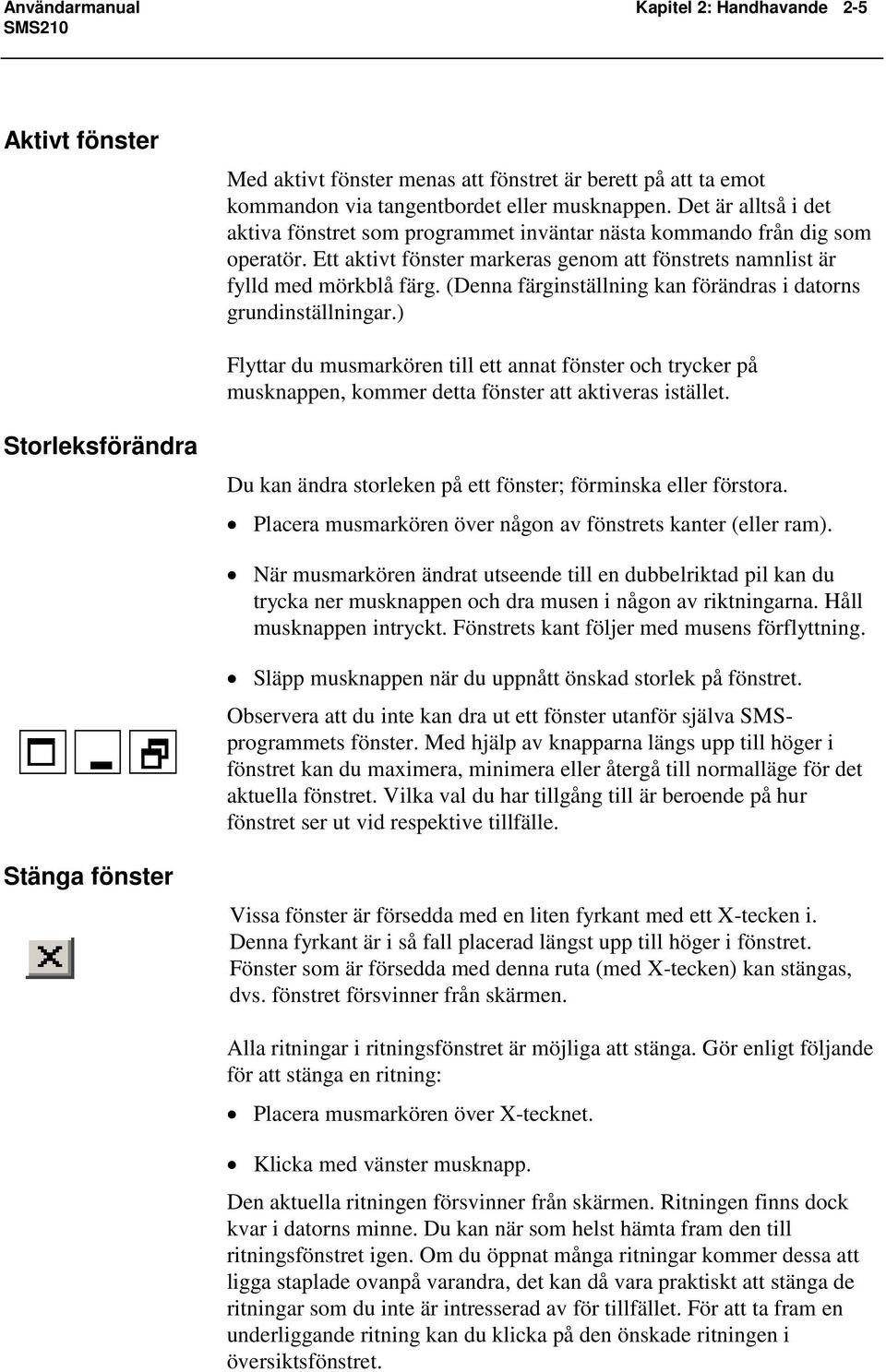

19 Användarmanual Kapitel 2: Handhavande 2-5 Aktivt fönster Med aktivt fönster menas att fönstret är berett på att ta emot kommandon via tangentbordet eller musknappen. Det är alltså i det aktiva fönstret som programmet inväntar nästa kommando från dig som operatör. Ett aktivt fönster markeras genom att fönstrets namnlist är fylld med mörkblå färg. (Denna färginställning kan förändras i datorns grundinställningar.) Flyttar du musmarkören till ett annat fönster och trycker på musknappen, kommer detta fönster att aktiveras istället. Storleksförändra Du kan ändra storleken på ett fönster; förminska eller förstora. Placera musmarkören över någon av fönstrets kanter (eller ram). När musmarkören ändrat utseende till en dubbelriktad pil kan du trycka ner musknappen och dra musen i någon av riktningarna. Håll musknappen intryckt. Fönstrets kant följer med musens förflyttning. Släpp musknappen när du uppnått önskad storlek på fönstret. Observera att du inte kan dra ut ett fönster utanför själva SMSprogrammets fönster. Med hjälp av knapparna längs upp till höger i fönstret kan du maximera, minimera eller återgå till normalläge för det aktuella fönstret. Vilka val du har tillgång till är beroende på hur fönstret ser ut vid respektive tillfälle. Stänga fönster Vissa fönster är försedda med en liten fyrkant med ett X-tecken i. Denna fyrkant är i så fall placerad längst upp till höger i fönstret. Fönster som är försedda med denna ruta (med X-tecken) kan stängas, dvs. fönstret försvinner från skärmen. Alla ritningar i ritningsfönstret är möjliga att stänga. Gör enligt följande för att stänga en ritning: Placera musmarkören över X-tecknet. Klicka med vänster musknapp. Den aktuella ritningen försvinner från skärmen. Ritningen finns dock kvar i datorns minne. Du kan när som helst hämta fram den till ritningsfönstret igen. Om du öppnat många ritningar kommer dessa att ligga staplade ovanpå varandra, det kan då vara praktiskt att stänga de ritningar som du inte är intresserad av för tillfället. För att ta fram en underliggande ritning kan du klicka på den önskade ritningen i översiktsfönstret.

20 Användarmanual Kapitel 2: Handhavande 2-6 Trycka på (klicka) - dubbelklicka Trycka på eller klicka är två benämningar för samma sak: att snabbt trycka ner och därefter släppa musknappen. I denna manual använder vi oftast trycka på eftersom det i SMS-programmet många gånger handlar om att aktivera olika tryckknappar i skärmbilden genom en tryckning på musknappen (med musmarkören placerad över knappen på skärmen). Dubbelklicka är annan benämning som används i denna manual. Att dubbelklicka innebär att du i snabb följd trycker ner musknappen två gånger. Dialogrutor Ett viktigt begrepp inom Windows är dialogrutor. Dialogrutor används även flitigt i SMS-programmet. Dialogrutor används då du som användare skall ge eller mottaga information från programmet eller då du skall styra programmet till att utföra vissa operationer. I SMSprogrammet används dialogrutorna exempelvis i följande sammanhang: Då du skall mata in (registrera) information till brandlarmsystemet, exempelvis uppgifter gällande vilken larmenhet du önskar frånställa. Vid påloggning av användare. För att få rätt behörighet till SMSprogrammet måste du ange ditt lösenord. Detta görs i en dialogruta. Uppgifter gällande enskilda larmenheter presenteras i dialogrutor. Du bekräftar att programmet skall utföra vissa operationer i en dialogruta, exempelvis bekräftar du i en dialogruta att programmet skall utföra en frånställning. Bilden visar ett exempel på en dialogruta i SMS-programmet. Namnlist Flikar Pilknapp (för att visa fördefinierad lista) Fält för inmatning av uppgifter (i detta fall en sifferuppgift) Ringen markeras vid val av detta alternativ Knapp för att utföra kommandot

21 Användarmanual Kapitel 2: Handhavande 2-7 De tre nedre knapparna ( OK, Avbryt och Verkställ") är standard för operativsystemet. Knapparna finns antingen med engelsk text eller med svensk text beroende på vilken Windows-version som är installerad på datorn. Knappen OK utför de operationer du valt och stänger dialogrutan. Avbryt stänger dialogrutan utan att utföra några operationer. Verkställ utför operationerna utan att stänga dialogrutan. Du kan alltså utföra flera operationer utan att behöva öppna dialogrutan för varje gång. I de efterföljande kapitlen får du hänvisningar till respektive dialogruta när dessa är aktuella. Du får också beskrivning av innehåll och användning av respektive dialogruta för att kunna utföra de operationer och registreringar som efterfrågas.

22 Användarmanual Kapitel 2: Handhavande 2-8 Start och påloggning Låt SMS-programmet vara igång Normalt skall datorn och SMS-programmet alltid vara på. Du skall inte stänga av datorn. Om du blir tvungen att starta om datorn och SMSprogrammet, så kan detta innebära att ett stort antal händelser måste tas om hand av SMS-programmet under en kort tid. För närmare instruktioner gällande hur du hanterar larm, fel etc., se respektive kapitel i denna manual. Start av dator Om datorn av någon anledning stängts av, skall du återstarta datorn så snart som möjligt. Återstart gör du genom att trycka på datorns strömbrytare. (Dataskärmen är försedd med egen strömförsörjning, kontrollera att skärmen är påslagen). Vid uppstart läser datorn in en mängd start- och initieringsfiler. Efter en kort väntan startar normalt själva Windows-programmet, därefter startas SMS-programmet. Starten av Windows kan ta en liten stund beroende på hur snabb datorn är. Som vi berört tidigare kommer starten av SMS-programmet att generera en mängd meddelanden om alla de händelser som programmet registrerar i samband med starten. Om SMS-programmet inte startar Normalt skall alltså SMS-programmet starta automatiskt då Windowsprogrammet startar. Om så inte sker har grundinställningarna för Windows ändrats. Du kan trots detta starta SMS-programmet genom att dubbelklicka på SMS-ikonen på skrivbordet. Alternativt kan du trycka på Start-knappen längst ner till vänster, och därefter leta upp SMS-programmet under Program-menyn. Därmed startas SMS-programmet.

23 Användarmanual Kapitel 2: Handhavande 2-9 Behörighetsnivåer Till SMS-programmet finns två nivåer för behörighet; dels en för att hantera brandlarm (Användarenivå), dels en utökad behörighet för övriga operationer i SMS-programmet (Administratörsnivå). Som Användare har du möjlighet att utföra de viktigaste driftsoperationerna för att hantera brandlarm. Du kan kvittera och återställa larm, skriva ut listor och ritningar för att nämna några av de viktigare funktionerna. Som Administratör har du förutom behörigheten som användare, dessutom åtkomst att frånställa larmenheter, ändra vissa systeminställningar och har möjlighet att registrera nya användare av SMS-programmet. För registrering av användare se på- och avloggning av operatör. Lösenord Varje godkänd användare av SMS-programmet har förutom sin databehörighet till SMS-programmet även ett personligt lösenord (minst 6 tecken). Lösenordet används vid påloggning till programmet. Lösenordet är kopplat till användarens behörighetsnivå. Lägg därför ditt lösenord på minnet! På- och avloggning av operatör Det personliga lösenordet är ett säkerhetsarrangemang för att förhindra obehöriga att gå in i datasystemet. Du skall därför inte lämna ut ditt lösenord till någon annan person, inte ens till dina kollegor. Påloggning När du skall utföra arbete med SMS-programmet måste du först logga på, det vill säga skaffa dig tillträde till programmet. Endast en person kan vara påloggad åt gången. Ta det som en god vana att alltid logga på när du skall använda SMS-programmet. Innan du loggar på måste redan påloggad användare loggas ur. Logga på enligt följande: Tryck på Logga in-knappen till höger i knappraden på skärmen. En dialogruta visas på skärmen. I denna ruta skriver du in ditt användarnamn samt lösenord från tangentbordet. Observera att de tecken du skriver in från tangentbordet i rutan för lösenord ej visas i rutan. Du (eller någon annan) kan alltså inte läsa vad som skrivs in.

24 Användarmanual Kapitel 2: Handhavande 2-10 Avsluta med att trycka Logg in. Om du angivit korrekt lösenord, får du tillgång till SMS-programmet enligt den behörighet som finns registrerad för dig. Det är endast när du är påloggad som du kan utföra frånställningar, återinkoppla frånställda enheter och få tillgång till dialogrutan för systeminställningar. Knappen Ändra Lösenord används då du vill byta lösenord. Följ anvisningarna på skärmen. Längst ned i dialogrutan återfinns registreringar som endast systemadministratören har tillgång till. Ändra rättigheter Det går att ändra en användares rättigheter, på så vis kan operatören få tillgång till fler eller färre kommandon i programmet. Detta gör du på följande sätt: Tryck på Ändra rättigheter-knappen i knappraden på skärmen. Följande dialogruta kommer upp: 1. Skriv in Användaren vars rättigheter skall ändras. 2. Markera användarens rättigheter. 3. Tryck på Apply-knappen på skärmen. Användarens rättigheter har nu uppdaterats.

25 Användarmanual Kapitel 2: Handhavande 2-11 Avloggning När du avslutat ditt arbete eller gjort klart de uppgifter du avsett, kan du logga ut. Detta gör du på följande sätt: Tryck på Logga ut-knappen i knappraden på skärmen. Då du redan är påloggad får du fram en dialogruta på skärmen där du får frågan om du vill logga ur. Bekräfta avloggningen genom att tryck på Ja-tangenten. Du har nu loggat ur som administratör i SMS-programmet. Observera att programmet inte stängs av i och med att du loggar ur, utan du lämnar endast administratörsnivån. SMS-programmet är fortfarande igång, och du kan kvittera brandlarm och fel enligt vad som gäller för användare. Se föregående sida om behörighetsnivåer. Om du inte använt datorn eller påverkat mus eller tangentbord under 10 minuter sker en automatisk avloggning från administratörsnivån. Den automatiska avloggningen kan stängas av eller sättas på, se nedan.

26 Användarmanual Kapitel 2: Handhavande 2-12 Inställningar Liksom man kan stänga av den automatiska utloggningen, kan man även ändra andra inställningar såsom summer vid brandlarm, utskrift vid larm mm. För ändringar i dessa inställningar, se kapitel 7 Systeminställningar under rubriken Inställningar. Pop up vid brandlarm Längst ned i skärmbilden finns det så kallade aktivitetsfältet (till höger om Start-knappen). Om du minimerat SMS-programmets fönster kommer detta att visas med en egen ikon i aktivitetsfältet. Om systemet detekterar ett brandlarm kommer SMS-programmet automatiskt att poppa upp och visas på datorskärmen. Du har därmed full tillgång till brandlarmsinformation med mera.

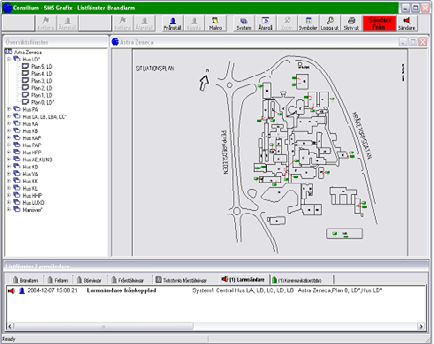

27 Användarmanual Kapitel 2: Handhavande 2-13 SMS skärmbilden Indikator Namnlist Knapprad Statusrad Översiktsfönster Listfönster Ritningsfönster (aktivt fönster) Rullningslist Översikt I bilden ovan visas ett exempel på hur SMS-skärmbilden kan se ut. Bilden visar ett grundutförande eller normalutseende. När man sedan arbetar med SMS-programmet, övervakar och manövrerar olika enheter, öppnar nya ritningar, flyttar och ändrar storlek på fönstren kommer skärmbildens utseende naturligtvis att förändras. Men låt oss börja med att bekanta oss med skärmbilden i grundutförande. Förstår man den har man sedan lättare att styra och sköta SMS-programmet. Skärmbilden enligt ovan är uppbyggd av fyra huvuddelar.

28 Användarmanual Kapitel 2: Handhavande 2-14 Dessa huvuddelar är: Knapprad Översiktsfönster Ritningsfönster och Listfönster längst ned. Dessutom återfinns allra längst ned i SMS-programmets skärmbild en s.k. statusrad. Nedan beskrivs funktionen hos dessa olika delar och hur du kan använda dig av dem för att få en effektiv övervakning och hantering av brandlarmsystemet. Listfönster Listfönstret används för att lista olika händelser i brandlarmsystemet. Händelserna sorteras ut efter vilken typ av händelse som inträffat, så t ex sparas och listas alla brandlarm i en lista, alla fellarm i en annan lista. För att enkelt kunna ha tillgång till de olika listorna är varje lista försedd med en s k flik (jämför flikarna i en vanlig pärm eller i ett kartotek). På skärmen kan endast en flik eller lista visas åt gången. Flikarna gör att det är lätt att byta mellan de olika listorna. Flikar Symboler Textrad (larmtext) Placera musmarkören över den flik/lista som du vill se på skärmen. Klicka med vänster musknapp. Den valda listan placeras längst fram, synlig på skärmen. Övriga listor ligger placerade bakom, hela tiden lätt tillgängliga. Hur många och vilka flikar som finns tillgängliga på skärmen beror delvis på hur du som operatör har valt att presentera vissa listdata. Normalt finns en grunduppsättning med flikar, oavsett om det finns några poster (larm eller dylikt) eller inte i dessa listor. Tidsangivelsen i textraden anger tidpunkten när händelsen inträffade.

29 Användarmanual Kapitel 2: Handhavande 2-15 Följande listor kan förekomma i listfönstret (och i nedanstående ordning från vänster till höger): Brandlarm Fellarm Störningar Frånställningar Periodiska frånställningar Larmsändare Kommunikation Brandlarm prioriteras av SMS-programmet. Det innebär att så fort ett brandlarm registreras, läggs alltid brandlarmslistan ovanpå övriga listor i listfönstret. Om det inte finns något aktivt brandlarm i systemet kommer visningen av de olika flikarna att påverkas av inkommande händelser. Exempelvis, om du utför en frånställning av en detektor, så placeras frånställningslistan överst i fönstret. Ett inkommande fellarm placerar fellarmslistan överst osv. Detta innebär att om många olika händelser inträffar under en relativt kort tid, så kan det ske snabba byten mellan olika listor i detta fönster. Detekteras ett brandlarm kommer dock brandlarmslistan att ligga kvar överst, så länge larmet är aktiverat och så vida du som operatör inte själv väljer att placera en annan lista överst bland flikarna. Men kom ihåg att du som operatör alltid kan gå tillbaka och kontrollera vad som hänt genom att trycka fram den eller de listor du är intresserad av för visning i listfönstret. De inkomna händelserna finns registrerade i respektive lista. Symboler i listfönstret I listfönstret presenteras en textrad tillsammans med en röd, gul eller blå symbol. Symbolen har formen av en kupol. Symbolens färg är beroende på om det är en lista för brandlarm, fel, störning eller frånställning. Brand markeras rött, fel med gult, frånställning med blått. Om ett larm eller fel inte har kvitterats av dig som operatör, så inleds textraden med en flagga i motsvarande färger. Flaggan markerar alltså att larmet/felet är okvitterat, medan den färgade kupolen talar om att det finns ett aktivt larm, fel eller frånställning i systemet. Frånkopplad larmsändare indikeras med ett rött signalhorn. Kommunikation indikeras med grönt för uppkopplad förbindelse medan gult indikerar att kontakten med systemet brutits.

30 Användarmanual Kapitel 2: Handhavande 2-16 Textrader i listfönstret Textraden i listorna innehåller information om var larmet eller felet finns. Byggnad och adress i brandlarmsystemet anges, dessutom visas en s k tilläggstext. Samma text visas även i dialogrutan för respektive enhet (från ritningsfönstret). Texten kan ändras och kompletteras. Detta gör du via dialogrutan för respektive enhet. Koppling mellan text och ritning Programmet är så uppbyggt att det finns en koppling mellan den textrad som skrivs ut i listorna och ritningen där respektive enhet finns inritad. Dubbelklickar du på textraden kommer ritningen där du hittar motsvarande objekt att placeras i ritningsfönstret. Det gäller naturligtvis endast om det i textraden anges ett objekt som är definierat på ritning. I systemet kan det uppstå fel och störningar som inte kan hänföras till ett specifikt objekt, då finns det heller ingen koppling till någon ritning. Exempel på detta är fel eller störningar gällande kommunikationen med eller i brandlarmsystemet.

31 Användarmanual Kapitel 2: Handhavande 2-17 Ritningsfönster Namnlist Planangivelse Symbol för detektor Ritningsfönstret används för att visa ritningar över olika delar av byggnader. Samtliga hus/byggnader och våningsplan som omfattas av brandlarmssystemet finns också inlagda som ritningar i SMSprogrammet. I varje ritning finns de komponenter eller enheter som styrs och övervakas av brandlarmsystemet inritade som symboler. Placeringen av symbolerna på ritningen visar var de fysiska enheterna är placerade geografiskt i byggnader och våningsplan. Varje typ av enhet är försedd med en unik symbol, så att alla t ex larmknappar är försedda med en symbol, alla rökdetektorer med en annan symbol osv. Förutom den geografiska placeringen har symbolerna andra viktiga egenskaper. Brandlarm indikeras på ritningen genom att den symbol som representerar den larmande enheten förstoras upp jämfört med övriga enheter. För första brandlarmet sker dessutom en förstoring två steg, medan efterföljande larm och övriga indikeringar förstoras ett steg. Namnlisten i ritningsfönstret visar systemets aktuella status med tre olika färger, grön, gul och röd. Grön namnlist indikerar på ett system helt utan fel (normalutseende). Gul namnlist indikerar på ett system med felaktigheter. Röd namnlist visas vid brand! Drar du med musmarkören över en symbol i ritningen ändras färgen på markören. Efter en halv sekund med markören kvar över symbolen visas istället en liten informationsruta. I informationsrutan anges till exempel typ av detektor, sektion, adress och inte minst status för det aktuella objektet. På detta sätt kan man alltså snabbt få en kort information om olika objekt på ritningen.

32 Användarmanual Kapitel 2: Handhavande 2-18 När musmarkören är placerad i ritningsfönstret finns ett antal funktioner tillgängliga för att göra det lättare att läsa ut information ur ritningen. Funktionerna nås via höger musknapp. De funktioner som är tillgängliga är zoomning, dölja/visa lager och symboler samt utskrift. Ytterligare beskrivning av respektive funktion ges nedan. Till varje inritad symbol finns en dialogruta inkopplad. Denna ruta visas på skärmen om du dubbelklickar med musknappen över respektive symbol. Dialogrutan innehåller information om respektive enhet; adress, placering, larmgräns, aktuell nivå på larmsignalen. Dialogrutan ger fullständigare information om objektet än vad som presenteras i informationsrutan. I dialogrutan finns två textrutor, se bild nedan. Den ena visar den tilläggstext som finns registrerad för detektorn i definitionsfilen för brandlarmssystemet. Samma tilläggstext visas i listfönstret då denna enhet är aktuell i någon av listorna. Den andra textrutan ger möjlighet att lägga in en utökad text för den aktuella detektorn. Utökad tilläggs text kan modifieras i dialog rutan eller via system. Dialogrutan är försedd med en knapprad från vilken du kan kvittera och återställa brand- och fellarm för den aktuella enheten, samt frånställa och återinkoppla enheten. Om det Tex. finns flera frånställningar på enheten så väljer man först aktuell frånställning i rullistan innan man ger ett kommando med knappraden.

33 Användarmanual Kapitel 2: Handhavande 2-19 Planritningar och ritningslager Hämta ritning Vilka ritningar visas? Allmänt kan sägas att de ritningar som visas i ritningsfönstret är dels de ritningar som hämtas och läggs ut i fönstret då ett brandlarm registreras första gången av SMS-programmet, dels visas de ritningar som du som operatör väljer att hämta fram till fönstret. Att hämta en ritning kan ske på olika sätt: klicka en gång med musknappen över en ritningssymbol eller textrad i översiktsfönstret dubbelklicka i vänsterkanten i en systemlista. Alla planritningar som har att göra med brandlarmsystemet finns lagrade i datorn. Det finns ett elektroniskt ritningsarkiv i datorn. Ritningarna hämtas automatiskt från datorns minne då ett brandlarm detekteras för att visas på dataskärmen. Ritningarna kan också hämtas för visning på skärmen på det sätt som beskrivits ovan. Beroende på hur brandlarmsystemet ser ut, och på hur man vill arbeta med systemet, kan planritningarna vara försedda med kompletterande ritningslager. Ritningslagren är genomskinliga och adderar därmed information till en befintlig grundritning. Exempel på information som kan tänkas finnas lagrad på ett unikt lager är ritningar över kabeldragningen i byggnaden. Det finns möjlighet att lägga in upp till 16 lager på en och samma grundritning. Normalt kanske man inte vill se alla lager samtidigt. Visas alla lager samtidigt kan det vara svårt att överskåda informationen i bilden. Du kan välja att stänga av visningen av de lager du inte är intresserad av för tillfället. För att visa/dölja lager gör så här: Placera musmarkören i ritningsfönstret och tryck på höger musknapp. En dialogruta visas. Placera musmarkören över raden Lager På/Av. Tryck ned vänster musknapp. Håll knappen intryckt samtidigt som du drar musen åt höger. En pop up -ruta visas (se bild nedan) när markören kommit tillräckligt långt åt höger. Släpp musknappen. Placera musmarkören över det lager du vill visa alternativt dölja. Tryck ned vänster musknapp. En markering (v) sätts/återfinns vid de lager som visas i ritningsfönstret.

34 Användarmanual Kapitel 2: Handhavande 2-20 Pilförflyttning Zoomning I samband med om- eller tillbyggnationer kan den befintliga uppsättningen av ritningar i datorn kompletteras med nya eller reviderade ritningar. Detta utförs av personal från Consilium. Likaså kan ritningarna kompletteras med ytterligare ritningslager innehållande information som kan vara användbar, men kanske inte nödvändig för driften av brandlarmsystemet. I ritningsfönstrets övre, högra del finns det 6 pilknappar, se bild. Pilknapparna används då du snabbt vill få fram intilliggande ritningar. Med hjälp av pilknapparna kan du hämta fram de ritningar som ligger närmast till vänster eller till höger om den aktuella ritningen. Du kan med de två trapp-knapparna förflytta dig till våningsplanet över eller våningsplanet under den aktuella ritningen. Knapparna ger dig alltså möjlighet att förflytta dig i sidled, längdled såväl som i höjdled vad gäller olika ritningar i byggnaden. I ritningsfönstret finns en funktion som är användbar när det gäller att granska delar av en ritning i fönstret. Med hjälp av musen kan du zooma dig in eller ut i ritningen. Det innebär att du kan kontrollera detaljer i ritningen som kan vara svåra att urskilja i normalt visningsläge. Det finns två sätt att zooma. 1. Dra musmarkören över ritningen samtidigt som du håller vänster musknapp nedtryckt. Gör så här. Placera musmarkören ovanför och till vänster om den del av ritningen som du vill förstora upp Tryck ned vänster musknapp och håll den intryckt. Följande symbol visas. Dra markören snett nedåt till höger medan du hela tiden håller vänster musknapp nedtryckt. I ritningen visas en streckad rektangel. Fortsätt dra markören tills den streckade rektangeln helt omsluter de delar av ritningen som du vill förstora upp. Släpp därefter musknappen. Den förstorade (inzoomade) delen av ritningen visas nu i hela ritningsfönstret. Återgå till ursprungligt utseende på fönstret genom att trycka på Zoom-knappen i knappraden. 2. Klicka med höger musknapp. Placera musmarkören över Zoom in. Tryck vänster musknapp. Dra markören åt höger (med musknappen nedtryckt) för att välja fördefinierade zoomningsgrader. Följande förstoringar finns: 1:1, 1:2, 1:4 och 1:8.

35 Användarmanual Kapitel 2: Handhavande 2-21 Använd Zooma ut då du vill återgå till normal visning.. Pilförflyttningsknapparna finns tillgängliga även då ritningen är i förstorat läge. Dessa använder du för att ta fram intilliggande ritningar. För att förflytta dig i den aktuella ritningen använder du rullningslisterna som finns i fönstrets kant. Objekt och symboler I planritningarna finns alla de objekt som ingår i brandlarmsystemet inritade. I ritningen visas dessa i form av symboler. Varje typ av objekt visas med en viss symbol. Detta gör att du enkelt kan få en bild över var rökdetektorerna finns eller var det sitter larmdon etc. Exempel på olika typer av objekt som övervakas är följande: Detektorer Larmdon Larmknappar Sprinkler En fullständig förteckning över aktuella objekt får du fram på skärmen om du trycker på Symboler-knappen som finns till höger i knappraden. På samma sätt som för ritningslager kan du välja om du vill visa eller dölja symbolerna i ritningen. Tryck höger musknapp (markören placerad i ritningsfönstret). Placera musmarkören över Symboler På/Av i dialogrutan. Tryck ned vänster musknapp. Dra markören åt höger. Välj från listan den typ av detektorer etc. som du vill visa/dölja. Se exempel nedan. Väljer man det nedre alternativet Symboler På /Av så visas en lista där man kan bocka av flera alternativ samtidigt, se nedan.

36 Användarmanual Kapitel 2: Handhavande 2-22 Översiktsfönster Översiktsfönstret (placerat längst till vänster i skärmbilden) tillhandahåller hela tiden en översikt över alla de delar (hus, byggnader etc.) som övervakas av brandlarmsystemet. I detta fönster indikeras även inkommande brandlarm, fellarm och frånställningar. Dessa händelser visas i fönstret i form av röda (brand), gula (fel) respektive blå (frånställningar) pilar. Pilmarkering De röda pilarna läggs alltid ut på alla nivåerna i översiktsfönstret vid brandlarm. Gula respektive blåa pilar visas om det inte finns något brandlarm inom motsvarande ritning, byggnad etc. Förekommer både fel och frånställning på en och samma ritning visas både en gul och en blå pil vid denna ritning. Visa eller dölj underliggande nivåer (ritningar) En viktig egenskap i detta fönster är möjligheten att visa eller dölja underliggande nivåer eller ritningar. Exempelvis kan ett hus visas enbart med hussymbolen eller med hussymbol och symboler för de ritningar som finns för det aktuella huset. Jämför bilden ovan. För att visa/dölja underliggande ritningar: Klicka på hussymbolen i översiktsfönstret. Beroende på om underliggande ritningar visades före klickningen eller inte kommer dessa antingen att döljas eller att visas. Upprepade klickningar medför att underliggande ritningar kommer att växla mellan att visas eller döljas. Hämta ritning från översiktsfönster Du kan använda översiktsfönstret för att ta fram ritningar till ritningsfönstret: Klicka på symbolen för den ritning du vill titta på i ritningsfönstret. Programmet hämtar nu den valda ritningen och lägger den överst i ritningsfönstret.

37 Användarmanual Kapitel 2: Handhavande 2-23 Knapprad Längst upp i SMS-fönstret finns en rad med knappar och larmindikeringar (för brand- respektive fellarm). Dessa knappar styr vissa kommandon i SMS-programmet. De knappar som kan finnas tillgängliga är (från vänster): Kvittera brandlarm (se även kapitel 3). Återställ brandlarm (se även kapitel 3). Kvittera fellarm (se även kapitel 4). Återställ fellarm (se även kapitel 4). Utför frånställning (se även kapitel 6). Återställ frånställning (se även kapitel 6). Makro (tillval) Gör det möjligt att spela in långa återkommande frånställningar och utföra alla dessa med endast ett kommando. Sökning/listning av objekt, historik, sektionsdata och tilläggstext. (se även kapitel 7). Återgå - återställ skärmbilden (se nedan). Zoomknapp - återgå till normalstorlek på ritningen (se även avsnittet om zoomning i detta kapitel). Symboler - förteckning över aktuella objekt i brandlarm systemet. Knapp för logga in/ut. Hjälp (tillval). Visar användarmanualen till. Utskrift - knapp för utskrift av ritning eller lista. Larmsändare från/till. Huruvida knapparna är aktiverade eller inte beror på statusen för brandlarmsystemet. När knappen är aktiverad visas knappsymbolen i färg, dessutom är knappens kontur tydligt markerad. När knappen inte är aktiverad visas symbolen endast gråaktig, knappens kontur är endast en prickad eller gråmarkerad linje, knappen är neddimmad. Om knappen är aktiverad, kan du genom att placera musmarkören över den och trycka på vänster musknapp utföra de kommandon som är kopplade till respektive knapp, exempelvis kvittera larm eller frånställa larmenhet. Om man klickar på aktiv BRAND eller FEL indikator så aktiveras motsvarande listfönster.

38 Användarmanual Kapitel 2: Handhavande 2-24 Återgå I knappraden på skärmbilden finns en Återgå-knapp. Denna knapp kan du använda för att återställa skärmen till normal visning igen. Funktionen kan vara bra att använda om du har flyttat om fönster och öppnat flera ritningar som kan ha hamnat i oordning på skärmen. Återgå-knappen ger dig möjlighet att återfå ordning och överblick över brandlarmsystemet. Färgmarkering för larm och frånställning Färger i ritningsfönstret För att lättare kunna skilja på olika sorters larm (brand, fel) etc. används en genomgående färgmärkning av dessa. Röd färg används för att markera brandlarm, gult används till fel och till störningar och blått används för frånställningar. Färgerna rött, gult och blått används även i ritningsfönstret för att markera larm, fel eller frånställning för ett visst objekt. Inträffar exempelvis ett brandlarm sker två saker i ritningen. Dels ändrar symbolen som orsakar larmet färg till rött, dels förstoras symbolen så att den blir större än övriga symboler. Det är därför lätt att snabbt se på ritningen var ett larm har registrerats. Observera dock att färgerna rött, gult eller blått inte nödvändigtvis används för att indikera larm, fel och frånställning. Dessa färger eller avvikande nyanser av dem kan användas för att indikera en viss typ av objekt eller att märka ut en sektionsgräns, även om man i möjligaste mån försökt undvika att använda dessa tre färgnyanser till annat än brand, fel (inklusive störningar) och frånställningar. Färger används i ritningsfönstret för att särskilja olika objekt eller sektionsgränser från varandra. Detektorer etc. förses med en genomgående färgmärkning för att underlätta identifiering och öka överskådligheten. Sektionsgränser i ritningen markeras oftast med en färgad linje. Allt innanför denna färgade linje tillhör alltså en och samma sektion. Loggningslistor Alla händelser som registreras av systemet loggas, d v s tas emot och sparas i datorn. Händelser är alltså av typen brandlarm, fel, frånställningar, påloggning av användare etc. Dessa händelser skrivs dessutom ut på en s k loggskrivare så fort händelsen har tagits emot av SMS-programmet. Den information som sparas i loggningslistor finns tillgängliga i datorn. Man kan använda dessa då man i efterhand vill följa olika händelser i brandlarmsystemet. Se även nedan.

39 Användarmanual Kapitel 2: Handhavande 2-25 Utskrift Datorn där SMS-programmet körs skall alltid vara inkopplad mot två skrivare; en loggskrivare som kontinuerligt skriver ut de händelser som loggas i brandlarmsystemet, samt en standardskrivare för utskrift av planritningar med mera. Dessa båda skrivare skall alltid vara inkopplade och påslagna. Förutom de automatiska utskrifterna som sköts av programmet, kan du själv starta vissa utskrifter. Dessa utskrifter görs till standardskrivaren. Du kan välja mellan att skriva ut aktiv ritning eller olika listor. Gör enligt följande: Aktivera det fönster, ritning eller den lista du vill skriva ut genom att placera musmarkören i fönstret/ritningen/listan och tryck på vänster musknapp. Tryck på Skriv ut-knappen i knappraden. Ritningen eller listan enligt ditt val skrivs ut efter en kortare väntetid. Skulle papperet i skrivaren vara slut eller om datorn inte får kontakt med skrivaren så får du meddelande om detta. Det går även att starta en utskrift genom att i ritningsfönstret trycka på höger musknapp. Välj Skriv ut genom att placera musmarkören över denna rad i dialogrutan. Tryck vänster musknapp för att starta utskrift av aktiv ritning i ritningsfönstret.

40 Användarmanual Kapitel 2: Handhavande 2-26 Kommunikationsstatus Kommunikationsstatus har en egen flik i listfönstret. I kommunikationsfönstret visas datum och tid för senaste poll från respektive system (en varje minut). Bruten förbindelse visas direkt eller efter max 70 sekunder beroende på hur avbrottet har uppstått. Dubbel klicka på raden för att ställa centralens datum/tid (användaren måste ha korrekt rättighet att utföra detta).

41 Användarmanual Kapitel 2: Handhavande 2-27 Larmsändare Larmsändare har en egen flik i listfönstret. För att koppla in alternativt koppla ifrån larmsändare tryck på Sändareknappen i knappraden. En dialogruta visas. Välj system. Välj därefter central. De enheter som är förprogrammerade på centralen frånkopplas alternativt återinkopplas när du trycker på respektive knapp för att verkställa kommandot. Larmsändarstatus Grön symbol i Sändare-knappen anger att inga larmsändare är frånkopplade. Röd symbol i Sändare-knappen anger att en eller flera larmsändare är frånkopplade. Även rött fält Sändare från i knappraden tänds. Viktigt! Se till att larmsändaren kopplas in i drift så snart som möjligt om du väljer att frånkoppla larmsändare! OBS! Det behövs ett styrprogram i centralen för att erhålla funktionen larmsändare.
