1 Betydelsen av fältmätningar och SPF för tillverkare Jim Fredin

2 Innehåll Syfte Dimensioneringsprogram för beräkning av SPF Tidigare fältmätnings-projekt Loggning för utveckling av reglersystem 2

3 Innehåll Syfte Dimensioneringsprogram för beräkning av SPF Tidigare fältmätnings-projekt Loggning för utveckling av reglersystem 3

4 Syfte 1. I nationens intresse (Martin Forsén) 2. Promota värmepumpar, för tex lönsamhetskalkyler 3. Visa på svensk teknik i framkant 4. Verifiering av vårt eget beräkningsprogram, VPW Kontinuerlig utveckling av reglerutrustning Syftet avgör vilken utrustning som behövs 1. Utrusning? Opartiskhet och tyngd viktigare 2. Kan baserat på tex VPW Som punkt 1 4. I sin enklaste form el/energimätare 5. Egen loggning av regleren. Ej el/energimätare 4

5 Innehåll Syfte Dimensioneringsprogram för beräkning av SPF Tidigare fältmätnings-projekt Loggning för utveckling av reglersystem 5

6 Dimensioneringsprogram Beräkning av SPF görs dagligen av installatörer i beräkningsprogram, VPW2100, Prestige,... Programmet hanterar olika: Klimat Energibehov (värme+tappvarmvatten) Radiatorsystem Värmepumpstyper Kollektor-/bergtyp 6

7 Dimensioneringsprogram Klimat: Stockholm Värmepump: IVT Premiumline EQ E10 VPW2100, exempel Energibehov (kwh) Rad system Köpt el (kwh) Besparing (kwh) SPF, VP SPF, System Radiatorer (55C) ,61 3, Radiatorer ,73 3, Golvvärme (35C) ,60 4, Golvvärme ,93 4,82 7

8 Dimensioneringsprogram Skillnader mot beräkningsresultat beror oftast på följande parametrar: Klimatet för aktuellt år Brukarbeteenden Verkligt energibehov Felaktiga indata eller Felaktig kalkyl Försäljning av ca BVP/år och 9000 LVVP/år ger omedelbar respons om felaktigheter 8

9 Dimensioneringsprogram Nya värmepumpar: I regel görs aldrig fältmätningar för att uppskatta SPF innan produkten läggs in dimensioneringsprogram Erfarenheter av tidigare värmepumpar och kunskap om skillnader används istället VPW2100, exempel VP Energibehov (kwh) Rad system Köpt el (kwh) Besparing (kwh) SPF, VP SPF, System EQ E Radiatorer ,61 3,55 HE E Radiatorer ,44 3,39 HE E Radiatorer ,33 3,15 9

10 Innehåll Syfte Dimensioneringsprogram för beräkning av SPF Tidigare fältmätningar Loggning för utveckling av reglersystem 10

11 Erfarenheter från fältmätningsprojekt, Tyskland 11

12 Erfarenheter från fältmätningsprojekt, Tyskland Genomförs av ISE Fraunhofer 7 olika tillverkare ca 100 installationer Olika typer av värmepumpar Främst golvvärme 12

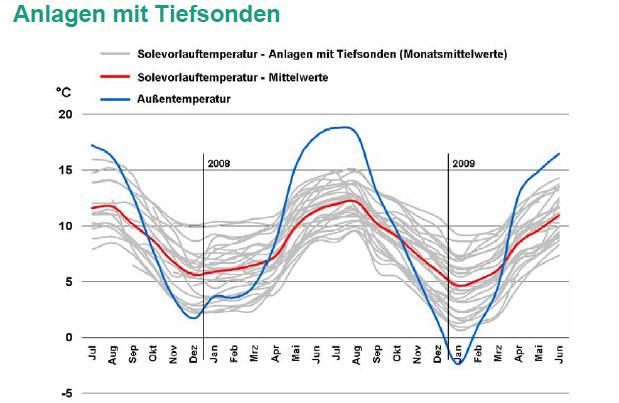

13 Erfarenheter från fältmätningsprojekt, Tyskland Heltäckande värmepumpar Väldimensionerad kollektor 13

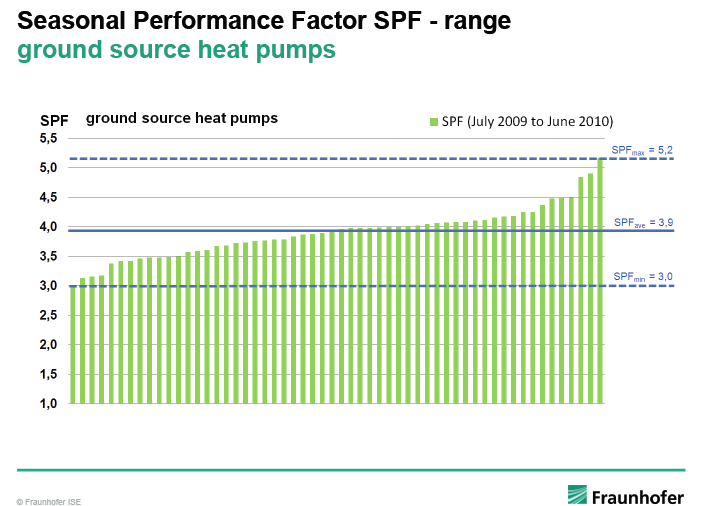

14 Resultat från fältmätningsprojekt i Tyskland 14

15 Resultat från fältmätningsprojekt i Tyskland Golvvärme Radiatorer 15

16 Fältmätningsprojekt, Sverige EFFSYS 2-projekt: Fältmätningar för att demonstrera ny teknik för värmepumpsystem installationer, BVP/LVVP Årsmätning på 5 BVP i Sjuhärad STEM , installation ,4 < SPF < 2,9 16

17 Innehåll Syfte Dimensioneringsprogram för beräkning av SPF Tidigare fältmätningar Loggning för utveckling av reglersystem 17

18 Loggning för utveckling av reglersystem

19 Loggning för utveckling av reglersystem

20 Loggning för utveckling av reglersystem

21 Loggning för utveckling av reglersystem

22 Loggning för utveckling av reglersystem

23 Loggning för utveckling av reglersystem 10 min 0,63 l/s Ger 190 meter borrhål (170m)

24 Loggning för utveckling av reglersystem = 54% drift ger eltillkott från ca -15C

25 Loggning för utveckling av reglersystem

26 Loggning för utveckling av reglersystem Slutsats: Enkelt att fältmäta men mycket arbete återstår efteråt. 26

27 Tack!
