Installationsmanual Parkmaster 294
|
|
- Martin Leif Vikström
- för 7 år sedan
- Visningar:
Transkript

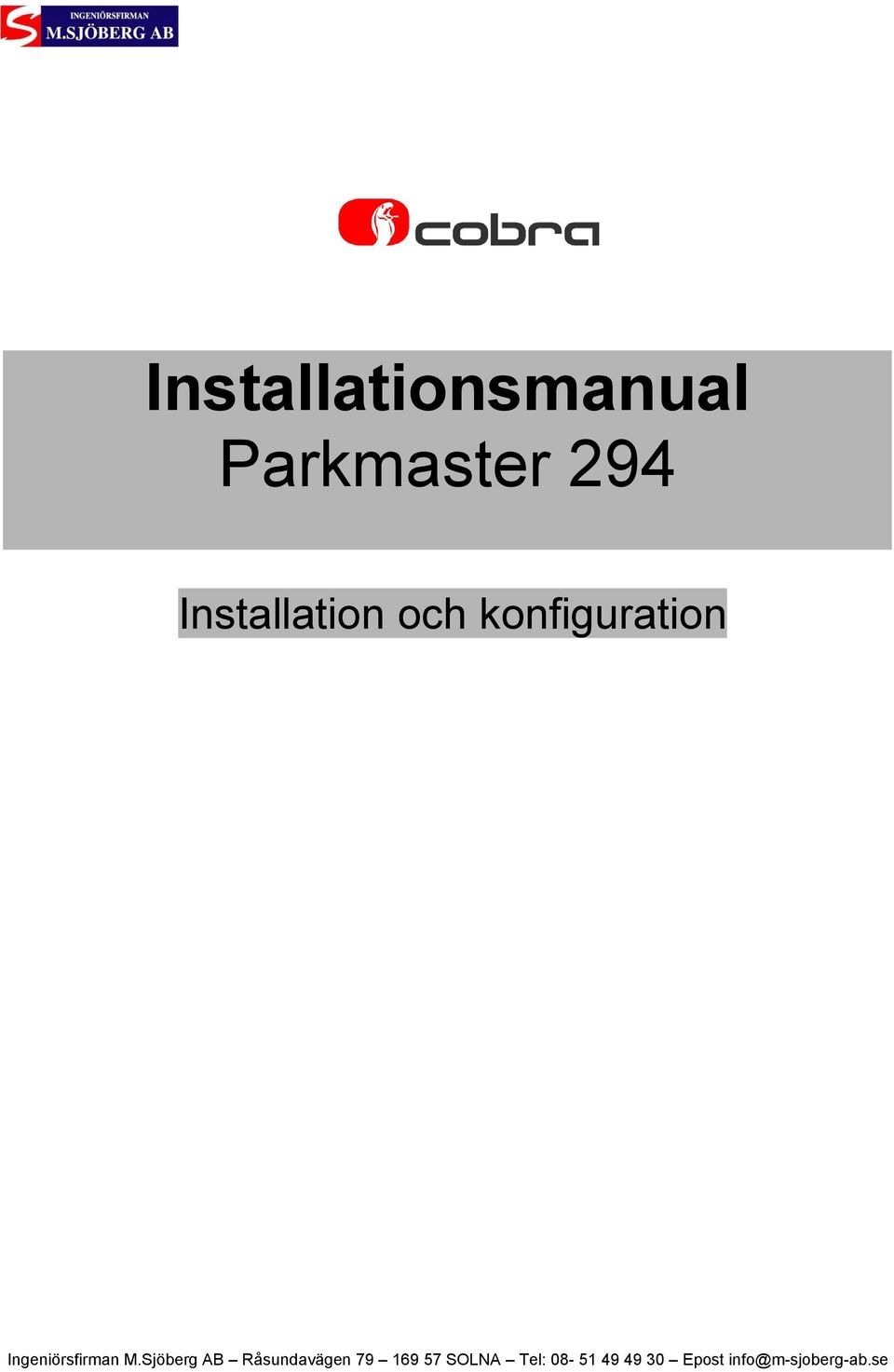

1 Installationsmanual Parkmaster 294 Installation och konfiguration Ingeniörsfirman M.Sjöberg AB Råsundavägen SOLNA Tel: Epost
2 Innehåll 1. Installationsverktyg Satsens innehåll Lackera sensorer Rekommenderad installation Sensorns position, demontering stötfångare och borrning 4.2 Hur man mäter avståndet mellan sensorerna 5. Montera sensorerna I stötfångaren Kabeldragning och anslutning till sensorerna. 7. Återmontera stötfångare Schema strömförsörjning och sensoranslutningar Centralenhet placering Identifiera backljussignal och anslutningar för strömförsörjning Konfigurationsprocedur Justering av högtalarens volym 11.2 Justering av sensorernas känslighet 11.3 Justering av avstånd sidosensorer 11.4 Justering av avstånd mellan mittsensorer 12. Anslutning och placering av högtalare System funktionskontroll och felrapportering Specialfunktioner System deaktivering för släpvagn Telefon mute Borrverktyg Produktens tekniska egenskaper 294 installation och konfiguration manual rev3 2
3 Installationsverktyg Satsens innehåll 1 = Sensorkablage = Sensorkablage 3-4 T1-T2-T3-T4 = Sensorer F = Buntband A = Högtalare M = Centralenhet B = Dubbelhäftande tejp för centralenhet B1 = Dubbelhäftande tejp för högtalare R = Plastringar för lackering C = Kablage för centralenhet 294 installation och konfiguration manual rev3 3
4 Lackering av sensorer Montera plastringarna på alla sensorer, var uppmärksam på hur de placeras enligt bilden ovan och kontrollera bilens färgkod innan lackeringen påbörjas. Spraya ett lager primer och när detta torkat, lackera sensorerna med önskad färg. Låt det torka och spraya klarlack för att skydda lackeringen. Rekommenderad installation Montera sensorerna inom följande avstånd: L1 = min max 540 mm, L2 = min max 640 mm, L3 = min max 540 mm, normalt är det inte nödvändigt att utföra proceduren för konfigurering av centralenheten. Efter installationen av systemet, skall du göra en funktionstest. Om testresultatet är negativt, är det nödvändigt att utföra proceduren för konfiguration av centralenheten (kapitel 11.3 och 11.4). Sensorernas minimum installationshöjd är 400 mm med 0 grader vinkel. Om de monteras på en lägre höjd eller med negativ vinkel mer än 0 grader måste 10 vinkeladapter monteras (tillbehör). Om de monteras på en högre höjd (mer än 550 mm) kan en höjning av känsligheten behövas för att garantera korrekt detektering av hinder. 294 installation och konfiguration manual rev3 4
5 4.1 Sensorposition, demontering stötfångare och borrning Använd maskeringstejp för att markera positionerna för sensorernas hål i stötfångaren. Demontera stötfångaren och kontrollera att det finns plats på baksidan av markeringarna. Borra därefter ett 2 mm hål för varje sensor, använd sedan en 20 mm borr. (OBS: borra hålen med borrverktyget i horisontell position) 4.2 Hur man mäter avståndet mellan sensorerna Om sensorerna ska monteras på en horisontell linje skall du mäta avstånden enligt bilden ovan. 294 installation och konfiguration manual rev3 5
6 Om sensorerna ska monteras på olika höjder skall avstånden mätas enligt bilden ovan. Om sidosensorerna har olika avstånd skall du använda det längsta avståndet för båda. Vi rekommenderar att man ställer in avståndet för sidosensorerna med användning av proceduren i kapitel installation och konfiguration manual rev3 6
7 Montera sensorerna i stötfångaren Sensorerna måste skjutas in i stötfångaren med referensmärket uppåt. De kan roteras 180 grader utan att äventyra funktionen. Kontrollera att låsvingarna är utfällda, om inte, öppna dom med en liten skruvmejsel enligt bilden. Kabeldragning och anslutning till sensorer Använd en original genomföring för att dra sensorernas kablar ut från fordonet. Fäst kablarna med medföljande buntband. Denna åtgärd gör det lättare vid återmontering av stötfångaren. Sensorernas kablar är numrerade och de måste anslutas i ordningsföljd 1 till 4, som bilden ovan visar. När kablarna har anslutits skall gummitätningen monteras över sensorns baksida. 294 installation och konfiguration manual rev3 7
8 Återmontera stötfångaren När sensorerna har anslutits och kabeldragningen är klar, återmontera stötfångaren på fordonet. Var uppmärksam på kablarna så de inte kläms. Schema strömförsörjning och sensoranslutningar Använd dubbelhäftande tejp B för att fästa centralenheten. Anslut kontakten märkt 1 till position J2 och kontakten märkt 3 till position J3 på centralenheten. Anslut SVART kabel med ringkabelsko till jord. Klipp av RÖD kabel 20 cm. Denna kabelstump med stift kan användas för specialfunktioner då det saknas kabel i huvudkontakten (se kapitel för specialfunktioner). Anslut RÖD kabel I huvudkablaget till kabeln för backljuset. 294 installation och konfiguration manual rev3 8
9 Centralenhet placering Fäst centralenheten bakom panelen på förarsidan eller passagerarsidan I bagageutrymmet enligt bilden ovan. 294 installation och konfiguration manual rev3 9
10 Identifiera backljussignal och anslutningar för strömförsörjning 10 För att identifiera backljuskabeln, är det nödvändigt att slå på tändningen, lägga i backen och kontrollera signalen med en voltmeter. Slå av tändningen, anslut RÖD kabel i huvudkablaget genom att använda kabelskor eller löda. Isolera sammankopplingen med tejp. 294 installation och konfiguration manual rev3 10
11 Konfigurationsprocedur Koppla bort kontakterna J2 och J3, slå på tändningen och lägg i backväxeln: systemet ger ett pip i 2 sek, Inom dessa 2 sek, koppla bort och återanslut kontakten för högtalaren för att gå in i programmeringsläget: systemet ger 6 pip. (Om högtalaren inte kopplas bort och återansluts inom de 2 sekunderna, kommer systemet att utföra en självdiagnostik. För att gå ur självdiagnostiken slå av och på tändningen.) Efter de 6 pipen kommer systemet att pipa från 1 till 4 gånger för att indikera de fyra funktionerna du kan justera. 1 pip Högtalarens volym (3 nivåer - standardnivå är 3 = hög) 2 pip Sensorernas känslighet (3 nivåer standardnivå är 2 = medium) 3 pip Sidosensorernas avstånd (3 nivåer standardnivå är 3 = mm) 4 pip Mittsensorernas avstånd (4 nivåer standardnivå är 4 = mm) Koppla bort kontakten efter att du har hört det antal pip du har valt. När högtalarens kontakt har återanslutits går systemet till undermenyn för vald funktion. 294 installation och konfiguration manual rev3 11
12 Justera högtalarens volym 11.1 Låg Medium Hög Standard konfiguration Systemet piper en gång för att indikera låg volym, efter 2 sek hörs 2 pip som indikerar medium volym och efter ytterligare 2 sek hörs 3 pip som indikerar hög volym. För att välja önskad volymnivå, koppla bort och återanslut högtalarens kontakt efter att du hör det antal pip du vill välja. När högtalarens kontakt återansluts memorerar systemet önskad volym och återgår till huvudmenyn med 6 pip. 294 installation och konfiguration manual rev3 12
13 Justera sensorernas känslighet 11.2 Låg Medium Standard konfiguration Hög Systemet piper en gång för att indikera låg känslighet, efter 2 sek hörs 2 pip som indikerar medium känslighet och efter ytterligare 2 sek hörs 3 pip som indikerar hög känslighet. För att välja önskad känslighetsnivå, koppla bort och återanslut högtalarens kontakt efter att du hör det antal pip du vill välja. När högtalarens kontakt återansluts memorerar systemet önskad känslighet och återgår till huvudmenyn med 6 pip. Låg känslighet: passar för sensorer med monteringshöjd mellan mm. Om höjden är lägre måste du använda 10 vinkeladaptrar. Medium känslighet: passar för sensorer med monteringshöjd mellan mm. Hög känslighet: passar för sensorer med monteringshöjd högre än 550 mm. 294 installation och konfiguration manual rev3 13
14 Justering av avstånd för sidosensorer 11.3 D= mm D= mm D= mm Standard konfiguration Systemet piper en gång för att indikera sensoravståndet mm, efter 2 sek hörs 2 pip som indikerar sensoravståndet mm och efter ytterligare 2 sek hörs 3 pip som indikerar sensoravståndet mm. För att välja önskat avstånd, koppla bort och återanslut högtalarens kontakt efter att du har hört det valda antalet pip. När högtalarens kontakt återansluts lagrar systemet det valda avståndet och återgår till huvudmenyn med 6 pip. 294 installation och konfiguration manual rev3 14
15 Justering av avstånd mellan mittsensorer 11.4 D= mm D= mm D= mm Standard konfiguration D= mm Systemet piper en gång för att indikera sensoravståndet mm, efter 2 sek hörs 2 pip som indikerar sensoravståndet mm, efter 2 sek hörs 3 pip som indikerar sensoravståndet mm och efter ytterligare 2 sek 4 pip som indikerar sensoravståndet mm. För att välja önskat avstånd, koppla bort och återanslut högtalarens kontakt efter att du har hört det valda antalet pip. När högtalarens kontakt återansluts lagrar systemet det valda avståndet och återgår till huvudmenyn med 6 pip. 294 installation och konfiguration manual rev3 15
16 Anslutning och placering av högtalare Testa högtalarens volym innan den fästs. Sätt ett hinder framför stötfångaren ock slå på tändningen eller lägg i backväxeln. Högtalaren piper: kontrollera om ljudet hörs bra för föraren (med motorn igång). Om ljudnivån behöver justeras, utför proceduren i kapitel När allt är klart, ta bort skyddsfilmen på dubbelhäftande tejpen B1 och fäst den. 294 installation och konfiguration manual rev3 16
17 System funktionskontroll Positionera fordonet med sensorerna pekandes mot en vägg på cirka 1.6 meters avstånd, slå på tändningen och lägg i backväxeln. Systemet bekräftar sin aktivering med 1 pip. Kör närmare mot väggen med låg hastighet. Pipen ökar i frekvens ju närmare väggen man kommer. När fordonet är 30 cm från väggen, övergår ljudet till en konstant ton. Felrapportering Systemet rapporterar fel på sensorer eller centralenhet med ett långt pip följt av korta pip för det upptäckta felet. Systemet signalerar fel vid strömpåslag och under användning. Sensor 1 fel 1 långt pip följt av 1 pip Kontakta din installatör Sensor 2 fel 1 långt pip följt av 2 pip Kontakta din installatör Sensor 3 fel 1 långt pip följt av 3 pip Kontakta din installatör Sensor 4 fel 1 långt pip följt av 4 pip Kontakta din installatör Centralenhet fel 1 långt pip följt av 5 pip Kontakta din installatör 294 installation och konfiguration manual rev3 17
18 Specialfunktioner Exkludera detektering av dragkrok 14 Skjut in RÖD kabelstump med förmonterat stift (som klipptes av under installationen) i position 1 på kontakt J1 och anslut den andra änden till jord för att exkludera detektering av dragkrok. 294 installation och konfiguration manual rev3 18
19 System deaktivering för släpvagn 15 RED Genom matt använda strömbrytare 03CB0436 (tillbehör), kan du stänga av systemet när en släpvagn är påkopplad. Montera strömbrytaren i mittkonsollen eller i bagageutrymmet, klipp av kontaktstycket och anslut den enligt bilden ovan. Under normal användning måste strömbrytaren vara påslagen (centralenhet får ström). När en släpvagn är påhängd skall strömbrytaren slås av för att undvika ändlösa detekteringar vid backning. Kom ihåg att slå på den igen när släpvagnen lossas från dragkroken. Telefon mute 16 Negativ styrning Skjut in RÖD kabelstump med förmonterat stift (som klipptes av under installationen) i position 5 på kontakt J1. Anslut den andra änden av kabeln till ingången för telefon mute på radion. (Utsignalen från systemet är negativ). Varje gång systemet aktiveras tystas radions volym så att du kan hora systemets högtalare. 294 installation och konfiguration manual rev3 19
20 Borrverktyg Skärverktyg AV0092 ø 20 mm 17 Produktens tekniska egenskaper installation och konfiguration manual rev3 20
