Datorn en översikt Användarhandbok

Transkript

1 Datorn en översikt Användarhandbok

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft och Windows är USA-registrerade varumärken som tillhör Microsoft Corporation. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett- Packard Company under licens. SDlogotypen är ett varumärke som tillhör ägaren. Informationen häri kan ändras utan föregående meddelande. De enda garantierna för produkter och tjänster från HP presenteras i de uttryckligen begränsade garantier som medföljer sådana produkter och tjänster. Ingen information i detta dokument ska tolkas som utgörande ytterligare garanti. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som har utelämnats i detta dokument. Andra utgåvan: Juni 2007 Dokumentets artikelnummer:

3 Produktmeddelande I den här handboken beskrivs de funktioner som finns i de flesta modellerna. Vissa funktioner är kanske inte tillgängliga på din dator. SVWW iii

4 iv Produktmeddelande SVWW

5 Innehåll 1 Identifiera maskinvara 2 Komponenter Komponenter på ovansidan... 2 Styrplatta... 2 Lampor... 3 Knappar, högtalare och fingeravtrycksläsare... 4 Tangenter... 6 Snabbreferens för snabbtangenter... 6 Komponenter på framsidan... 8 Komponenter på baksidan... 9 Komponenter på höger sida Komponenter på vänster sida Komponenter på undersidan Bildskärmskomponenter Trådlösa antenner (bara vissa modeller) Ytterligare maskinvarukomponenter Etiketter Index SVWW v

6 vi SVWW

7 1 Identifiera maskinvara Så här ser du en lista med installerad maskinvara på datorn: 1. Välj Start > Dator > Systemegenskaper. 2. Klicka på Enhetshanteraren i vänster ruta. OBS! Windows inkluderar funktionen Kontroll av användarkonto (UAC) för att förbättra datorns säkerhet. Du kan bli ombedd att ange behörighet eller lösenord för uppgifter som att installera program, köra verktyg eller ändra Windows-inställningar. Mer information finns i online-hjälpen för Windows. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. SVWW 1

8 2 Komponenter Komponenter på ovansidan Styrplatta Komponent (1) Styrplattans lampa Blå: Styrplattan är aktiverad. Gulbrun: Styrplattan är avstängd. (2) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (4) Styrplattans på/av-knapp Aktiverar/stänger av styrplattan. (5) Styrplattans vertikala rullningszon* För rullning uppåt och nedåt. (6) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa och ändra pekdonens inställningar väljer du Start > Kontrollpanelen > Maskinvara och ljud > Mus. 2 Kapitel 2 Komponenter SVWW

9 Lampor Komponent (1) Strömlampor(2)* Tänd: Datorn är påslagen. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla når en låg eller kritiskt låg batteriladdningsnivå. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. (4) Caps lock-lampa Tänd: Caps lock är aktiverat. (5) Medieknappslampa Blinkar en gång när mediaknappen trycks in. (6) DVD-knappslampa Blinkar en gång när DVD-knappen trycks in. (7) Lampa för Föregående/Spola tillbaka Blinkar en gång när föregående/spola tillbaka-knappen trycks in. (8) Lampa för Spela upp/pausa Blinkar en gång när spela upp/pausa-knappen trycks in. (9) Lampa för Nästa/Spola framåt Blinkar en gång när nästa/spola framåt-knappen trycks in. (10) Stopplampa Blinkar en gång när stoppknappen trycks in. (11) Lampa för avstängt ljud Blå: Datorljudet är påslaget. Gulbrun: Datorljudet är avstängt. (12) Lampa för nedsatt ljud Blinkande: Volymens rullningszon används för att sänka högtalarvolymen. (13) Lampa för höjt ljud Blinkande: Volymens rullningszon används för att höja högtalarvolymen. SVWW Komponenter på ovansidan 3

10 Komponent (14) Num lock-lampa Tänd: Num lock eller det inbäddade numeriska tangentbordet är aktiverat. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. Knappar, högtalare och fingeravtrycksläsare Komponent (1) Strömknapp* Sätt på datorn genom att trycka på knappen. När datorn är på, tryck på knappen för att starta sömnläge. När datorn är i sömnläge avslutar du detta genom en snabb tryckning på knappen. När datorn är i viloläge avslutar du detta genom en snabb tryckning på knappen. (2) Högtalare (2) Producerar ljud. Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Microsoft Windows stänger du av datorn genom att hålla ned strömknappen i minst 5 sekunder. Om du vill veta mer om dina ströminställningar väljer du Start > Kontrollpanelen > System och underhåll > Energialternativ. 4 Kapitel 2 Komponenter SVWW

11 Komponent (3) Medieknapp Startar QuickPlay-programmet (för modeller som har QuickPlay förinstallerat). Startar DVDPlay-programmet (för modeller som har DVDPlay förinstallerat). OBS! Om datorn är inställd att kräva ett inloggningslösenord, kan du bli ombedd att logga in i Windows. QuickPlay eller DVDPlay startar när du har loggat in. Mer information finns i online-hjälpen för QuickPlay eller DVDPlay. (4) DVD-knapp Startar funktionen DVD-uppspelning i QuickPlay. OBS! Om datorn är inställd att kräva ett inloggningslösenord, kan du bli ombedd att logga in i Windows. QuickPlay startar när du har loggat in. Mer information finns i online-hjälpen för QuickPlay. (5) Knappen Föregående/Spola tillbaka Spelar upp föregående spår eller kapitel om du trycker på knappen en gång. Skivan spolas tillbaka om du trycker på knappen samtdigt som du håller knappen fn nedtryckt. (6) Knappen Spela upp/pausa Spelar upp eller pausar skivan. (7) Knappen Nästa/Spola framåt Spelar upp nästa spår eller kapitel om du trycker på knappen en gång. Snabbspolar mediet framåt om du trycker på knappen samtdigt som du håller knappen fn nedtryckt. (8) Stoppknapp Stoppar skivan. (9) Ljudavstängningsknapp Stänger av och återställer högtalarljudet. (10) Volymens rullningszon Justerar högtalarvolymen. Dra fingret till vänster för att sänka och till höger för att höja volymen. Du kan också trycka på minustecknet eller den vänstra halvan av rullningszonen för att sänka volymen eller på plustecknet eller den högra halvan för att höja den. (11) Fingeravtrycksläsare Tillåter inloggning i Windows via fingeravtryck istället för lösenord. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och supportcenter. SVWW Komponenter på ovansidan 5

12 Tangenter Komponent (1) esc-tangent Visar systeminformation när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (5) Inbyggda numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. Snabbreferens för snabbtangenter Funktion Visa systeminformation. Öppna Hjälp och support. Öppna fönstret Utskriftsalternativ. Öppna en webbläsare. Växla mellan datorns bildskärm och en extern bildskärm. Initiera Viloläget. Initiera QuickLock. Minska bildskärmens ljusstyrka. Öka bildskärmens ljusstyrka. Snabbtangent fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 6 Kapitel 2 Komponenter SVWW

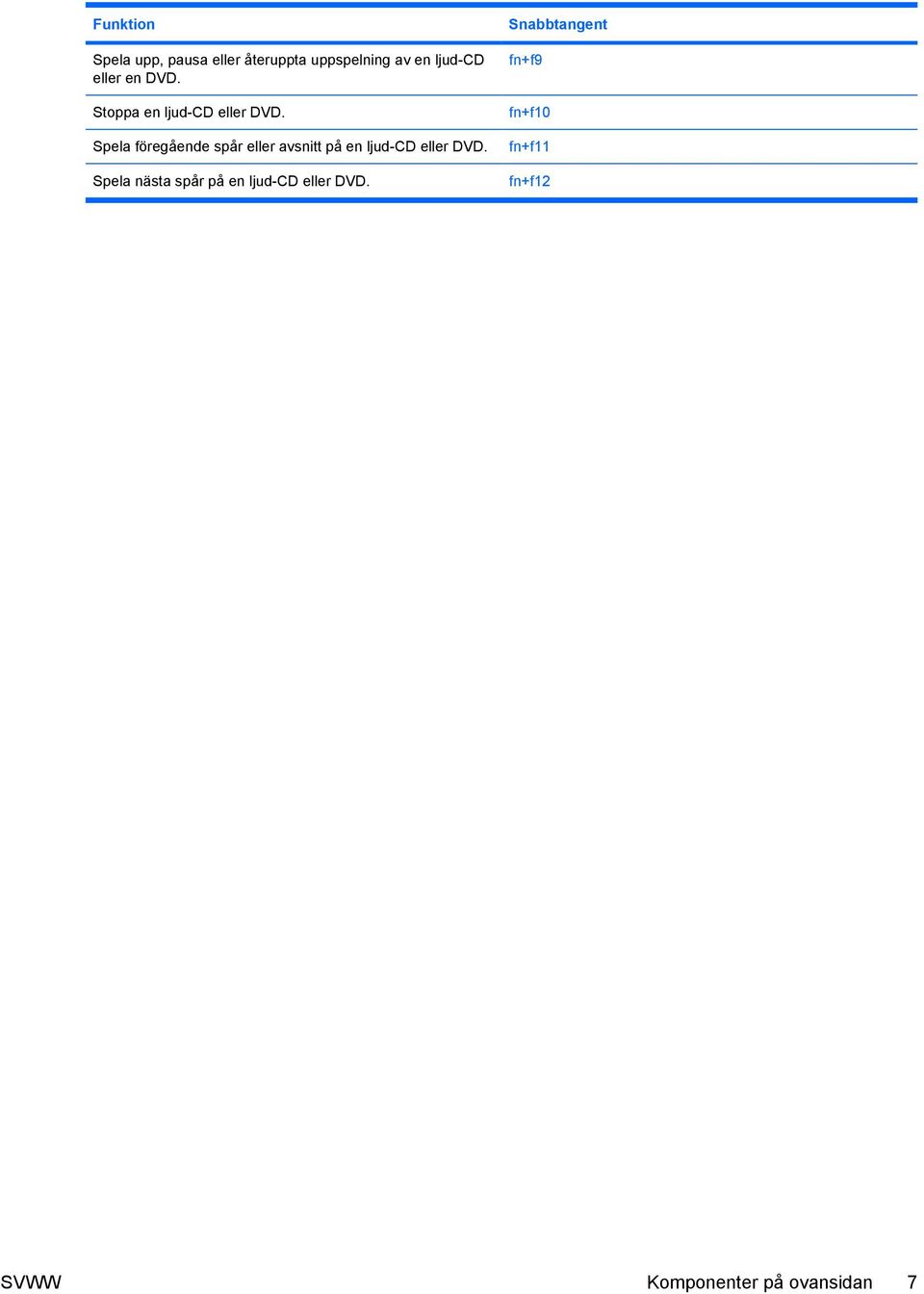

13 Funktion Spela upp, pausa eller återuppta uppspelning av en ljud-cd eller en DVD. Stoppa en ljud-cd eller DVD. Spela föregående spår eller avsnitt på en ljud-cd eller DVD. Spela nästa spår på en ljud-cd eller DVD. Snabbtangent fn+f9 fn+f10 fn+f11 fn+f12 SVWW Komponenter på ovansidan 7

14 Komponenter på framsidan Komponent (1) Trådlös enhet Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (2) Lampa för trådlöst Blå: En inbyggd trådlös enhet, t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet, är påslagen. Gulbrun: En inbyggd trådlös enhet är avstängd. (3) Mottagande IR-lins Tar emot en signal från en fjärrkontroll, t.ex. en HP-fjärrkontroll. (4) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (5) Jack för ljudutgång (hörlurar) (2) Producerar ljud när det är anslutet till extra stereohögtalare, hörlurar, öronsnäckor, headset eller en TV-ljudingång. (6) Frigöringsspärr för bildskärm Öppnar datorn. 8 Kapitel 2 Komponenter SVWW

15 Komponenter på baksidan Komponent Ventil Aktiverar luftflöde som kyler av interna komponenter. VIKTIGT: Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. SVWW Komponenter på baksidan 9

16 Komponenter på höger sida Komponent (1) USB-portar (1 eller 2, beroende på datormodell) Ansluter extra USB-enheter. (2) ExpressCard-kortplats Stöder ExpressCard/54-kort (extra tillbehör). (3) Optisk enhet Läser optiska skivor och (på vissa modeller) skriver även till optiska skivor. (4) Lampa för optisk enhet Blinkande: Den optiska enheten används. (5) Strömuttag Ansluter en nätadapter. 10 Kapitel 2 Komponenter SVWW

17 Komponenter på vänster sida Komponent (1) Plats för säkerhetskabel Kopplar en säkerhetskabel (extra tillbehör) till datorn. OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. (2) Utgångsjack för S-video Används för anslutning av en S-videoenhet, t ex en TV, videobandspelare, videokamera, OH-projektor eller ett video capture-kort. (3) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. (4) Expansionsport 3 Ansluter datorn till en extra dockningsenhet eller expansionsprodukt. (5) RJ 45-jack (nätverk) Ansluter en nätverkskabel. (6) RJ-11-jack (modem) Ansluter en modemkabel. OBS! Datorn har bara en expansionsport. Begreppet expansionsport 3 beskriver typen av expansionsport. (7) HDMI-port (endast vissa modeller) Ansluter datorn till en extra ljud- eller videoenhet såsom HDTV eller någon annan kompatibel digital- eller ljudkomponent. (8) USB-port (1 eller 2, beroende på datormodell) Ansluter en extra USB-enhet. OBS! Beroende på vilken datormodell du använder kan datorn innehålla en HDMI-port eller en USB-port. (9) 1394-port (endast vissa modeller) Ansluter en IEEE eller 1394a-enhet, t.ex. en videokamera. (10) Lampa för digitaltmedieplats (endast vissa modeller) Tänd: Ett digitalt kort används av datorn. (11) Plats för digitala media (endast vissa modeller) Stöder följande format för extra digitalkort: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital Input/Output (SD I/O) Secure Digital (SD)-minneskort xd-picture-kort (XD) SVWW Komponenter på vänster sida 11

18 Komponent xd-picture-kort (XD) typ M xd-picture-kort (XD) typ M 12 Kapitel 2 Komponenter SVWW

19 Komponenter på undersidan Komponent (1) batteriplats Rymmer batteriet. (2) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. (3) Minnesmodulfack Rymmer minnesmodulplatserna. (4) Sekundär hårddiskplats Plats för en extra, sekundär hårddisk. (5) Ventiler (5) Släpper in luft som kyler av interna komponenter. (6) Plats för hårddisk Rymmer hårddisken. VIKTIGT: Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. SVWW Komponenter på undersidan 13

20 Bildskärmskomponenter Komponent (1) Intern skärmströmbrytare Stänger av skärmen om bildskärmen stängs medan datorn är påslagen. (2) Interna mikrofoner (2) Spelar in ljud. OBS! Om det finns en mikrofonikon bredvid varje mikrofonöppning, har datorn interna mikrofoner. (3) Lampa för inbyggd kamera (endast vissa modeller) Tänd: Den inbyggda kameran används. (4) Inbyggd kamera (endast vissa modeller) Spelar in video och tar stillbilder. 14 Kapitel 2 Komponenter SVWW

21 Trådlösa antenner (bara vissa modeller) På vissa datormodeller finns det minst två trådlösa antenner som skickar och tar emot signaler från en eller flera trådlösa enheter. Dessa antenner är inte synliga från datorns utsida. Föreskrifter för trådlösa enheter gällande ditt land finns i landets avsnitt i Säkerhet, föreskrifter och miljö i Hjälp och support. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. SVWW Trådlösa antenner (bara vissa modeller) 15

22 Ytterligare maskinvarukomponenter Komponent (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Nätadapter Omvandlar växelström till likström. (3) Batteri* Driver datorn när den inte är ansluten till extern ström. *Batterier och nätsladdar varierar i utseende efter land/region. 16 Kapitel 2 Komponenter SVWW

23 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Anger produktvarumärke och serie, serienummer (s/n) och produktnummer (p/n) för datorn. Ha denna information till hands när du kontaktar teknisk support. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Myndighetsetiketten sitter inuti batterifacket. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandeetiketten sitter på insidan av minnesmodulfacket. Certifieringsetikett(er) för trådlöst (bara vissa modeller) Ger information om extra trådlösa enheter och godkännandemärkningar för några av länderna/regionerna där enheter har godkänts för användning. En extra enhet kan vara en trådlös enhet, t ex en enhet för trådlöst lokalt nätverk (LAN) eller en extra Bluetooth -enhet.om din datormodell inkluderar en eller flera trådlösa enheter, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter på insidan av minnesmodulfacket. SVWW 17

24 Index Symboler/nummer 1394-port, identifiera 11 A antenner 15 B batteri, identifiera 16 batteriets frigöringsspärr, identifiera 13 batterilampa, identifiera 3 Batteriplats 17 batteriplats, identifiera 13 bildskärmsport, extern 11 Bluetooth-etikett 17 C caps lock-lampa, identifiera 3 Certifieringsetikett för trådlöst 17 D digitalmedieplats, identifiera 11 DVD-knapp, identifiera 5 DVD-knappslampa, identifiera 3 E enhetslampa, identifiera 3 esc-tangent, identifiera 6 etiketter Certifiering för trådlöst 17 serviceetikett 17 Etiketter bestämmelser 17 Bluetooth 17 modemgodkännande 17 WLAN 17 äkthetsbevis från Microsoft 17 expansionsport, identifiera 11 ExpressCard-plats, identifiera 10 F fack, minnesmodul 13 fingeravtrycksläsare, identifiera 5 fn+-tangent, identifiera 6 frigöringsspärr för bildskärm, identifiera 8 funktionstangenter, identifiera 6 föregående/spola tillbaka, identifiera 5 föreskrifter modemgodkännandetikett 17 myndighetsetikett 17 Föreskrifter Certifieringsetiketter för trådlöst 17 H HDMI-port, identifiera 11 hårddiskplats, identifiera 13 högtalare, identifiera 4 I IEEE 1394-port, identifiera 11 inbyggd kamera, identifiera 14 initiera Viloläget 6 interna mikrofoner, identifiera 14 intern skärmströmbrytare, identifiera 14 IR-lins, identifiera 8 J jack ljudingång (mikrofon) 8 ljudutgång (hörlurar) 8 RJ-11 (modem) 11 RJ-45 (nätverk) 11 S-videoutgång 11 jack för hörlurar (ljudutgång) 8 jack för ljudingång (mikrofon), identifiera 8 jack för ljudutgång (hörlurar), identifiera 8 jack för S-video-utgång, identifiera 11 K kamera, identifiera 14 knappar avstängt ljud 5 DVD 5 föregående/spola tillbaka 5 medie 5 nästa/spola framåt 5 spela upp/pausa 5 stopp 5 ström 4 styrplatta 2 styrplatta på/av 2 knappen nästa/spola framåt, identifiera 5 knappen spela upp/pausa, identifiera 5 komponenter baksidan 9 bildskärm 14 extra maskinvara 16 framsidan 8 höger sida 10 ovansidan 2 undersidan 13 vänster sida 11 L lampa för avstängt ljud, identifiera 3 lampa för digitalmedieplats, identifiera 11 lampa för föregående/spola tillbaka 3 lampa för höjt ljud, identifiera 3 18 Index SVWW

25 lampa för inbyggd kamera, identifiera 14 lampa för nedsatt ljud, identifiera 3 lampa för nästa/spola framåt 3 lampa för optisk enhet, identifiera 10 lampa för spela upp/pausa, identifiera 3 lampa för trådlöst, identifiera 8 lampor avstängt ljud 3 batteri 3 caps lock 3 Digitalmedieplats 11 DVD-knapp 3 enhet 3 föregående/spola tillbaka 3 inbyggd kamera 14 medieknapp 3 Num Lock 4 nästa/spola framåt 3 optisk enhet 10 spela upp/pausa 3 stopp 3 ström 3 Styrplatta 2 stäng av 3 trådlöst 8 volymhöjning 3 volymsänkning 3 ljudavstängningsknapp, identifiera 5 M medieaktivitetsknappar, identifiera 5 medieaktivitetslampa, identifiera 3 medieknapp, identifiera 5 medieknappslampa, identiera 3 mikrofonjack (ljudingång) 8 minnesmodulfack, identifiera 13 modemgodkännandetikett 17 N numeriska tangenter, identifiera 6 num lock-lampa, identifiera 4 nätadapter, identifiera 16 nätsladd 16 nätsladd, identifiera 16 O omkopplare för trådlös funktion, identifiera 8 operativsystem Produktnyckel 17 Äkthetsbevisetikett från Microsoft 17 optisk enhet, identifiera 10 P platser batteri 13, 17 digitalt medium 11 ExpressCard 10 extra, sekund 舐 h 蚌 ddisk. 13 hårddisk 13 minnesmodul 13 säkerhetskabel 11 plats för säkerhetskabel, identifiera 11 portar expansion 11 extern bildskärm 11 HDMI 11 USB 10, 11 port för extern bildskärm, identifiera 11 produktnamn och nummer, dator 17 Produktnyckel 17 programtangent, Windows 6 R resa med datorn certifieringsetiketter för trådlöst 17 modemgodkännandetikett 17 RJ-11-jack (modem), identifiera 11 RJ-45-jack (nätverk), identifiera 11 rullningszoner, styrplatta 2 S sekundär hårddiskplats, identifiera 13 serienummer, dator 17 serviceetikett 17 skärmströmbrytare, identifiera 14 snabbreferens för snabbtangenter 6 snabbtangent för viloläge 6 spärr, batteriets frigörings- 13 stoppknapp, identifiera 5 stopplampa, identifiera 3 strömknapp, identifiera 4 strömlampa, identifiera 3 strömuttag, identifiera 10 styrplatta identifiera 2 knappar 2 rullningszoner 2 styrplattans lampa, identifiera 2 Styrplattans på/av-knapp 2 T tangenter esc 6 fn 6 funktion 6 numeriskt tangentbord 6 Windows-logotyp 6 Windows-program 6 Trådlösa antenner 15 U USB-portar, identifiera 10, 11 uttag, ström 10 V ventil, identifiera 9, 13 volymavstängningsknapp, identifiera 5 volymens rullningszon, identifiera 5 W Windows logotyptangent, identifiera 6 Windows programtangent, identifiera 6 WLAN-enhet 17 WLAN-etikett 17 Ä äkthetsbevisetikett 17 Äkthetsbevisetikett från Microsoft 17 SVWW Index 19
